129
Informations pratiques

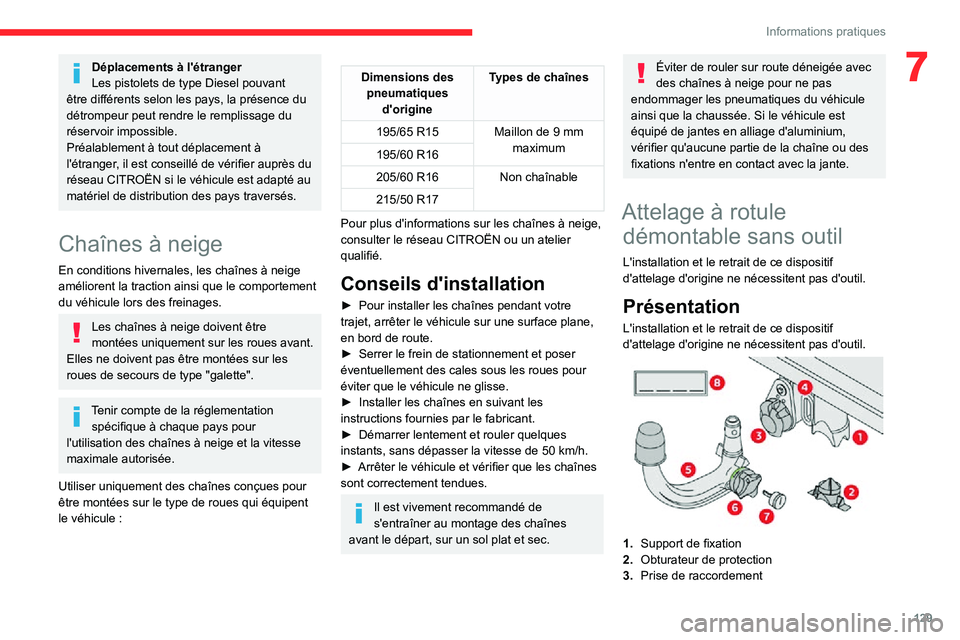

7Déplacements à l'étranger
Les pistolets de type Diesel pouvant
être différents selon les pays, la présence du
détrompeur peut rendre le remplissage du
réservoir impossible.
Préalablement à tout déplacement à
l'étranger, il est conseillé de vérifier auprès du
réseau CITROËN si le véhicule est adapté au
matériel de distribution des pays traversés.
Chaînes à neige
En conditions hivernales, les chaînes à neige
améliorent la traction ainsi que le comportement
du véhicule lors des freinages.
Les chaînes à neige doivent être
montées uniquement sur les roues avant.
Elles ne doivent pas être montées sur les
roues de secours de type "galette".
Tenir compte de la réglementation spécifique à chaque pays pour
l'utilisation des chaînes à neige et la vitesse
maximale autorisée.
Utiliser uniquement des chaînes conçues pour
être montées sur le type de roues qui équipent
le véhicule :
Dimensions des pneumatiques d'origine Types de chaînes
195/65 R15
Maillon de 9 mm maximum
195/60 R16
205/60 R16 Non chaînable
215/50 R17
Pour plus d'informations sur les chaînes à neige,
consulter le réseau CITROËN ou un atelier
qualifié.
Conseils d'installation
► Pour installer les chaînes pendant votre trajet, arrêter le véhicule sur une surface plane,
en bord de route.
► Serrer le frein de stationnement et poser éventuellement des cales sous les roues pour
éviter que le véhicule ne glisse.
► Installer les chaînes en suivant les instructions fournies par le fabricant.► Démarrer lentement et rouler quelques instants, sans dépasser la vitesse de 50 km/h.► Arrêter le véhicule et vérifier que les chaînes sont correctement tendues.
Il est vivement recommandé de
s'entraîner au montage des chaînes
avant le départ, sur un sol plat et sec.
Éviter de rouler sur route déneigée avec
des chaînes à neige pour ne pas
endommager les pneumatiques du véhicule
ainsi que la chaussée. Si le véhicule est
équipé de jantes en alliage d'aluminium,
vérifier qu'aucune partie de la chaîne ou des
fixations n'entre en contact avec la jante.
Attelage à rotule démontable sans outil
L'installation et le retrait de ce dispositif
d'attelage d'origine ne nécessitent pas d'outil.
Présentation
L'installation et le retrait de ce dispositif
d'attelage d'origine ne nécessitent pas d'outil.


1. Support de fixation
2. Obturateur de protection
3. Prise de raccordement

130
Informations pratiques

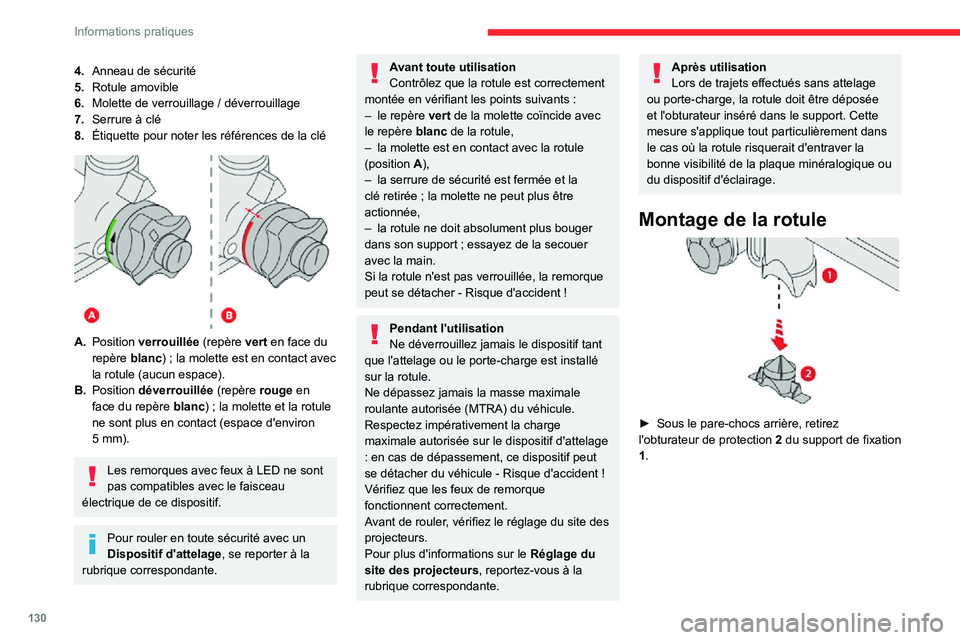

4.Anneau de sécurité
5. Rotule amovible
6.
Molette de verrouillage / déverrouillage
7. Serrure à clé
8. Étiquette pour noter les références de la clé


A.Position verrouillée (repère vert en face du
repère blanc) ; la molette est en contact avec la rotule (aucun espace).
B. Position déverrouillée (repère rouge en
face du repère blanc
) ; la molette et la rotule ne sont plus en contact (espace d'environ
5 mm).
Les remorques avec feux à LED ne sont
pas compatibles avec le faisceau
électrique de ce dispositif.
Pour rouler en toute sécurité avec un
Dispositif d'attelage , se reporter à la
rubrique correspondante.
Avant toute utilisation
Contrôlez que la rotule est correctement
montée en vérifiant les points suivants :
– le repère vert de la molette coïncide avec
le repère blanc de la rotule,
– la molette est en contact avec la rotule (position A),– la serrure de sécurité est fermée et la clé retirée ; la molette ne peut plus être
actionnée,
– la rotule ne doit absolument plus bouger dans son support ; essayez de la secouer
avec la main.
Si la rotule n'est pas verrouillée, la remorque
peut se détacher - Risque d'accident !
Pendant l'utilisation
Ne déverrouillez jamais le dispositif tant
que l'attelage ou le porte-charge est installé
sur la rotule.
Ne dépassez jamais la masse maximale
roulante autorisée (MTRA) du véhicule.
Respectez impérativement la charge
maximale autorisée sur le dispositif d'attelage
: en cas de dépassement, ce dispositif peut
se détacher du véhicule - Risque d'accident !
Vérifiez que les feux de remorque
fonctionnent correctement.
Avant de rouler, vérifiez le réglage du site des
projecteurs.
Pour plus d'informations sur le Réglage du
site des projecteurs, reportez-vous à la
rubrique correspondante.
Après utilisation
Lors de trajets effectués sans attelage
ou porte-charge, la rotule doit être déposée
et l'obturateur inséré dans le support. Cette
mesure s'applique tout particulièrement dans
le cas où la rotule risquerait d'entraver la
bonne visibilité de la plaque minéralogique ou
du dispositif d'éclairage.
Montage de la rotule

► Sous le pare-chocs arrière, retirez l'obturateur de protection 2 du support de fixation
1.

131
Informations pratiques
7

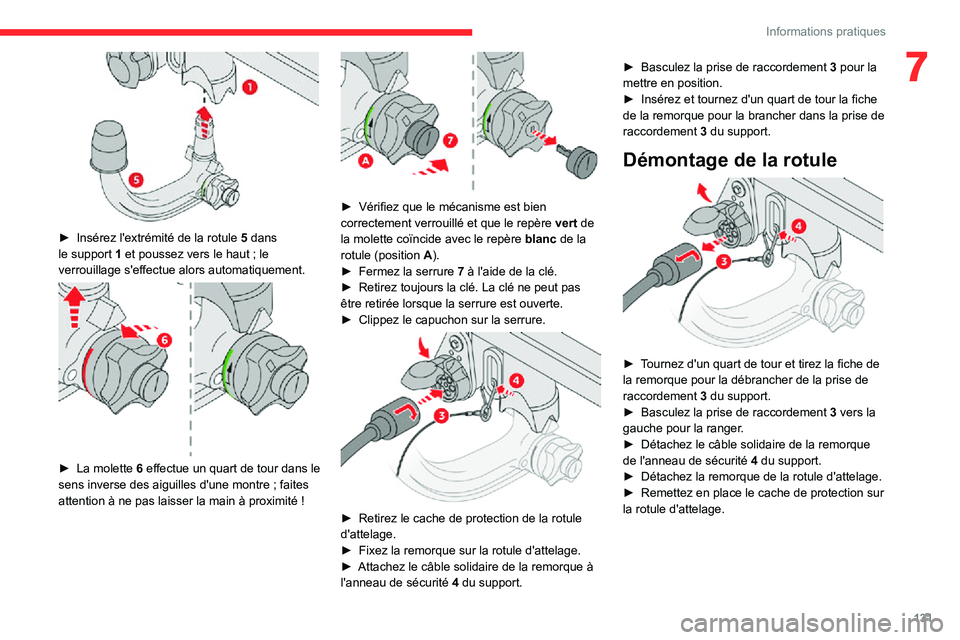

► Insérez l'extrémité de la rotule 5 dans
le support 1 et poussez vers le haut ; le
verrouillage s'effectue alors automatiquement.


► La molette 6 effectue un quart de tour dans le
sens inverse des aiguilles d'une montre ; faites
attention à ne pas laisser la main à proximité !


► Vérifiez que le mécanisme est bien correctement verrouillé et que le repère vert de
la molette coïncide avec le repère blanc de la
rotule (position A).
► Fermez la serrure 7 à l'aide de la clé.► Retirez toujours la clé. La clé ne peut pas être retirée lorsque la serrure est ouverte.► Clippez le capuchon sur la serrure.

► Retirez le cache de protection de la rotule d'attelage.► Fixez la remorque sur la rotule d'attelage.► Attachez le câble solidaire de la remorque à l'anneau de sécurité 4 du support.
► Basculez la prise de raccordement 3 pour la
mettre en position.
► Insérez et tournez d'un quart de tour la fiche de la remorque pour la brancher dans la prise de
raccordement 3 du support.
Démontage de la rotule

► Tournez d'un quart de tour et tirez la fiche de la remorque pour la débrancher de la prise de
raccordement 3 du support.
► Basculez la prise de raccordement 3 vers la
gauche pour la ranger.
► Détachez le câble solidaire de la remorque de l'anneau de sécurité 4 du support.► Détachez la remorque de la rotule d'attelage.► Remettez en place le cache de protection sur la rotule d'attelage.

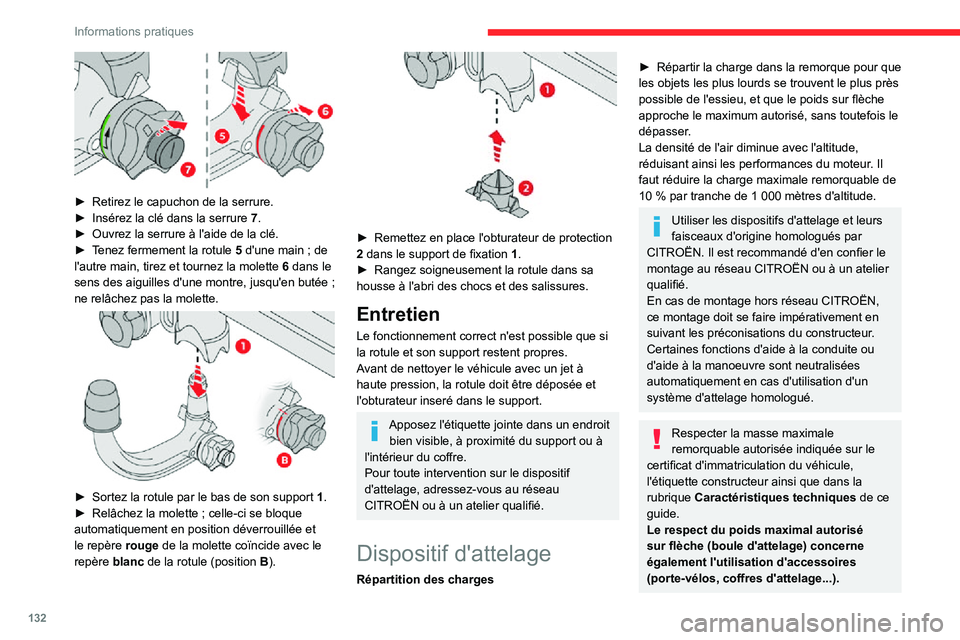

132
Informations pratiques

► Retirez le capuchon de la serrure.► Insérez la clé dans la serrure 7.► Ouvrez la serrure à l'aide de la clé.► Tenez fermement la rotule 5 d'une main ; de
l'autre main, tirez et tournez la molette 6 dans le
sens des aiguilles d'une montre, jusqu'en butée ;
ne relâchez pas la molette.


► Sortez la rotule par le bas de son support 1.► Relâchez la molette ; celle-ci se bloque automatiquement en position déverrouillée et
le repère rouge de la molette coïncide avec le
repère blanc de la rotule (position B).


► Remettez en place l'obturateur de protection 2 dans le support de fixation 1.► Rangez soigneusement la rotule dans sa housse à l'abri des chocs et des salissures.
Entretien
Le fonctionnement correct n'est possible que si
la rotule et son support restent propres.
Avant de nettoyer le véhicule avec un jet à
haute pression, la rotule doit être déposée et
l'obturateur inseré dans le support.
Apposez l'étiquette jointe dans un endroit
bien visible, à proximité du support ou à
l'intérieur du coffre.
Pour toute intervention sur le dispositif
d'attelage, adressez-vous au réseau
CITROËN ou à un atelier qualifié.
Dispositif d'attelage
Répartition des charges
► Répartir la charge dans la remorque pour que les objets les plus lourds se trouvent le plus près
possible de l'essieu, et que le poids sur flèche
approche le maximum autorisé, sans toutefois le
dépasser.
La densité de l'air diminue avec l'altitude,
réduisant ainsi les performances du moteur. Il
faut réduire la charge maximale remorquable de
10 % par tranche de 1 000 mètres d'altitude.
Utiliser les dispositifs d'attelage et leurs
faisceaux d'origine homologués par
CITROËN. Il est recommandé d'en confier le
montage au réseau CITROËN ou à un atelier
qualifié.
En cas de montage hors réseau CITROËN,
ce montage doit se faire impérativement en
suivant les préconisations du constructeur.
Certaines fonctions d'aide à la conduite ou
d'aide à la manoeuvre sont neutralisées
automatiquement en cas d'utilisation d'un
système d'attelage homologué.
Respecter la masse maximale
remorquable autorisée indiquée sur le
certificat d'immatriculation du véhicule,
l'étiquette constructeur ainsi que dans la
rubrique Caractéristiques techniques de ce
guide.
Le respect du poids maximal autorisé
sur flèche (boule d'attelage) concerne
également l'utilisation d'accessoires
(porte-vélos, coffres d'attelage...).

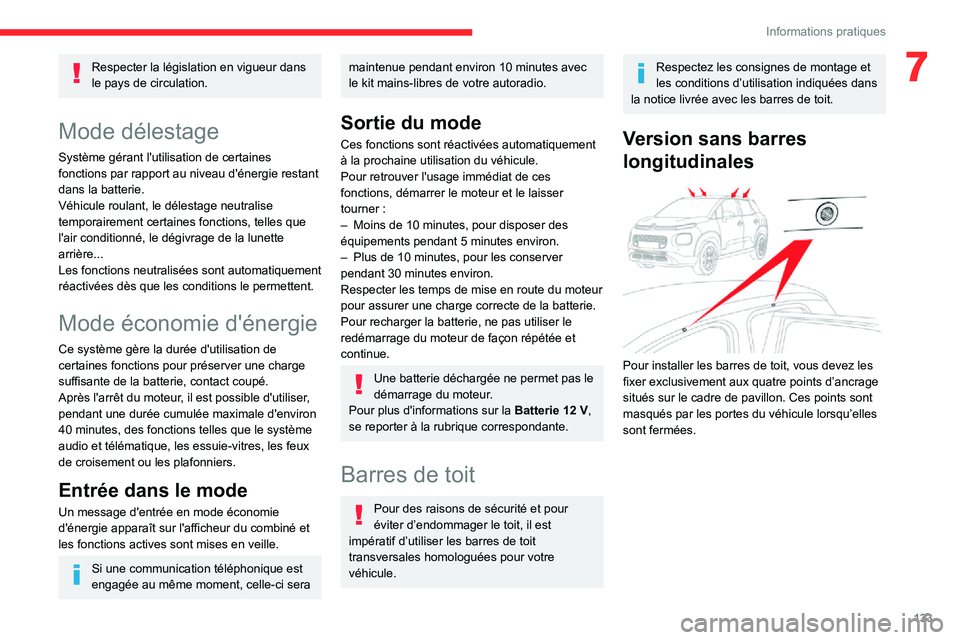

133
Informations pratiques
7Respecter la législation en vigueur dans
le pays de circulation.
Mode délestage
Système gérant l'utilisation de certaines
fonctions par rapport au niveau d'énergie restant
dans la batterie.
Véhicule roulant, le délestage neutralise
temporairement certaines fonctions, telles que
l'air conditionné, le dégivrage de la lunette
arrière...
Les fonctions neutralisées sont automatiquement
réactivées dès que les conditions le permettent.
Mode économie d'énergie
Ce système gère la durée d'utilisation de
certaines fonctions pour préserver une charge
suffisante de la batterie, contact coupé.
Après l'arrêt du moteur, il est possible d'utiliser,
pendant une durée cumulée maximale d'environ
40 minutes, des fonctions telles que le système audio et télématique, les essuie-vitres, les feux
de croisement ou les plafonniers.
Entrée dans le mode
Un message d'entrée en mode économie
d'énergie apparaît sur l'afficheur du combiné et
les fonctions actives sont mises en veille.
Si une communication téléphonique est
engagée au même moment, celle-ci sera
maintenue pendant environ 10 minutes avec
le kit mains-libres de votre autoradio.
Sortie du mode
Ces fonctions sont réactivées automatiquement
à la prochaine utilisation du véhicule.
Pour retrouver l'usage immédiat de ces
fonctions, démarrer le moteur et le laisser
tourner :– Moins de 10 minutes, pour disposer des équipements pendant 5 minutes environ.– Plus de 10 minutes, pour les conserver pendant 30 minutes environ.Respecter les temps de mise en route du moteur
pour assurer une charge correcte de la batterie.
Pour recharger la batterie, ne pas utiliser le
redémarrage du moteur de façon répétée et
continue.
Une batterie déchargée ne permet pas le
démarrage du moteur.
Pour plus d'informations sur la
Batterie 12 V,
se reporter à la rubrique correspondante.
Barres de toit
Pour des raisons de sécurité et pour
éviter d’endommager le toit, il est
impératif d’utiliser les barres de toit
transversales homologuées pour votre
véhicule.
Respectez les consignes de montage et
les conditions d’utilisation indiquées dans
la notice livrée avec les barres de toit.
Version sans barres
longitudinales


Pour installer les barres de toit, vous devez les
fixer exclusivement aux quatre points d’ancrage
situés sur le cadre de pavillon. Ces points sont
masqués par les portes du véhicule lorsqu’elles
sont fermées.

134
Informations pratiques

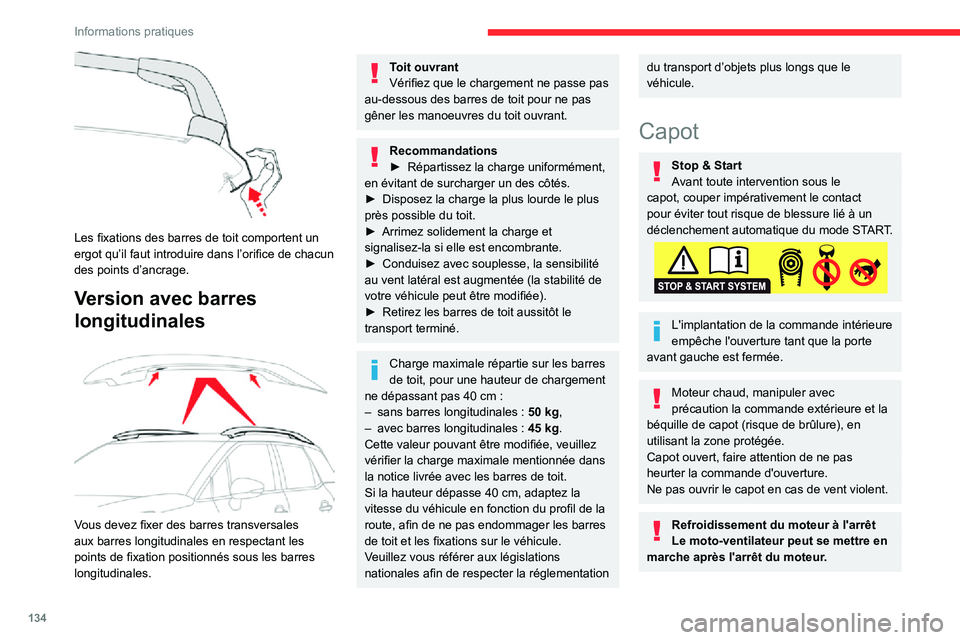

Les fixations des barres de toit comportent un
ergot qu’il faut introduire dans l’orifice de chacun
des points d’ancrage.
Version avec barres
longitudinales


Vous devez fixer des barres transversales
aux barres longitudinales en respectant les
points de fixation positionnés sous les barres
longitudinales.
Toit ouvrant
Vérifiez que le chargement ne passe pas
au-dessous des barres de toit pour ne pas
gêner les manoeuvres du toit ouvrant.
Recommandations► Répartissez la charge uniformément, en évitant de surcharger un des côtés.► Disposez la charge la plus lourde le plus près possible du toit.► Arrimez solidement la charge et signalisez-la si elle est encombrante.► Conduisez avec souplesse, la sensibilité au vent latéral est augmentée (la stabilité de
votre véhicule peut être modifiée).
► Retirez les barres de toit aussitôt le transport terminé.
Charge maximale répartie sur les barres
de toit, pour une hauteur de chargement
ne dépassant pas 40 cm :
– sans barres longitudinales : 50 kg,– avec barres longitudinales : 45 kg.
Cette valeur pouvant être modifiée, veuillez
vérifier la charge maximale mentionnée dans
la notice livrée avec les barres de toit.
Si la hauteur dépasse 40 cm, adaptez la
vitesse du véhicule en fonction du profil de la
route, afin de ne pas endommager les barres
de toit et les fixations sur le véhicule.
Veuillez vous référer aux législations
nationales afin de respecter la réglementation
du transport d’objets plus longs que le
véhicule.
Capot
Stop & Start
Avant toute intervention sous le
capot, couper impérativement le contact
pour éviter tout risque de blessure lié à un
déclenchement automatique du mode START.
L'implantation de la commande intérieure
empêche l'ouverture tant que la porte
avant gauche est fermée.
Moteur chaud, manipuler avec
précaution la commande extérieure et la
béquille de capot (risque de brûlure), en
utilisant la zone protégée.
Capot ouvert, faire attention de ne pas
heurter la commande d'ouverture.
Ne pas ouvrir le capot en cas de vent violent.
Refroidissement du moteur à l'arrêt
Le moto-ventilateur peut se mettre en
marche après l'arrêt du moteur.

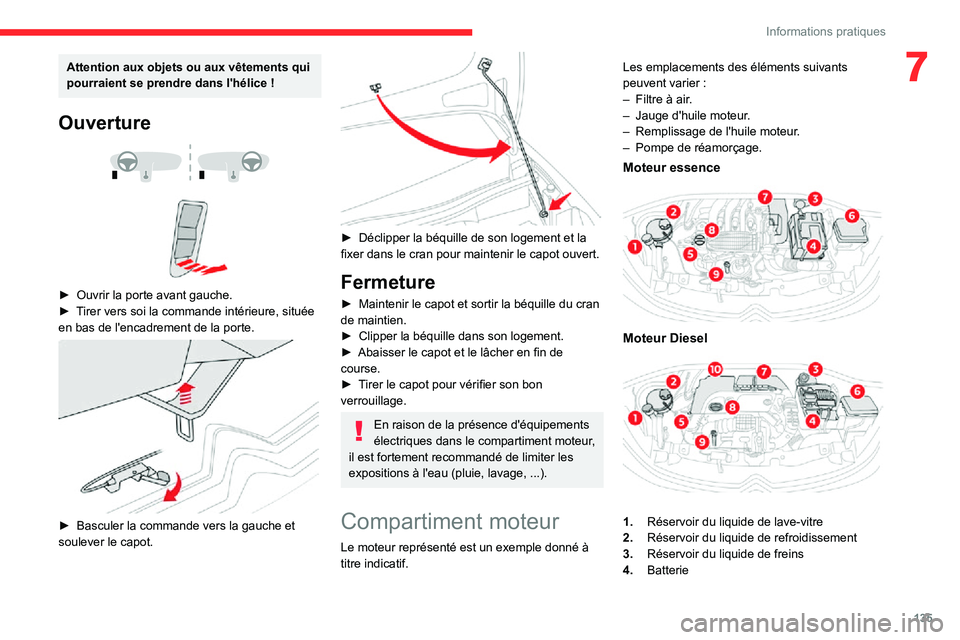

135
Informations pratiques
7Attention aux objets ou aux vêtements qui pourraient se prendre dans l'hélice !
Ouverture


► Ouvrir la porte avant gauche.► Tirer vers soi la commande intérieure, située en bas de l'encadrement de la porte.

► Basculer la commande vers la gauche et
soulever le capot.

► Déclipper la béquille de son logement et la fixer dans le cran pour maintenir le capot ouvert.
Fermeture
► Maintenir le capot et sortir la béquille du cran de maintien.► Clipper la béquille dans son logement.► Abaisser le capot et le lâcher en fin de course.► Tirer le capot pour vérifier son bon verrouillage.
En raison de la présence d'équipements
électriques dans le compartiment moteur,
il est fortement recommandé de limiter les
expositions à l'eau (pluie, lavage, ...).
Compartiment moteur
Le moteur représenté est un exemple donné à
titre indicatif. Les emplacements des éléments suivants
peuvent varier :– Filtre à air
.– Jauge d'huile moteur .– Remplissage de l'huile moteur .– Pompe de réamorçage.
Moteur essence

Moteur Diesel

1.Réservoir du liquide de lave-vitre
2. Réservoir du liquide de refroidissement
3. Réservoir du liquide de freins
4. Batterie

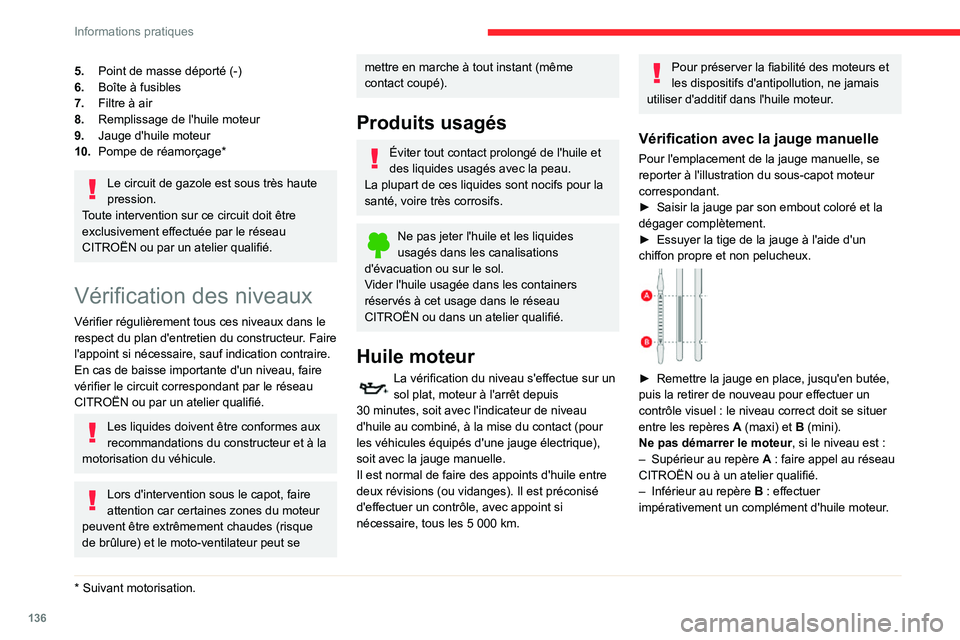

136
Informations pratiques
5.Point de masse déporté (-)
6. Boîte à fusibles
7. Filtre à air
8. Remplissage de l'huile moteur
9. Jauge d'huile moteur
10. Pompe de réamorçage *
Le circuit de gazole est sous très haute
pression.
Toute intervention sur ce circuit doit être
exclusivement effectuée par le réseau
CITROËN ou par un atelier qualifié.
Vérification des niveaux
Vérifier régulièrement tous ces niveaux dans le
respect du plan d'entretien du constructeur. Faire
l'appoint si nécessaire, sauf indication contraire.
En cas de baisse importante d'un niveau, faire
vérifier le circuit correspondant par le réseau
CITROËN ou par un atelier qualifié.
Les liquides doivent être conformes aux
recommandations du constructeur et à la
motorisation du véhicule.
Lors d'intervention sous le capot, faire
attention car certaines zones du moteur
peuvent être extrêmement chaudes (risque
de brûlure) et le moto-ventilateur peut se
* Suivant motorisation.
mettre en marche à tout instant (même
contact coupé).
Produits usagés
Éviter tout contact prolongé de l'huile et
des liquides usagés avec la peau.
La plupart de ces liquides sont nocifs pour la
santé, voire très corrosifs.
Ne pas jeter l'huile et les liquides usagés dans les canalisations
d'évacuation ou sur le sol.
Vider l'huile usagée dans les containers
réservés à cet usage dans le réseau
CITROËN ou dans un atelier qualifié.
Huile moteur
La vérification du niveau s'effectue sur un
sol plat, moteur à l'arrêt depuis
30 minutes, soit avec l'indicateur de niveau d'huile au combiné, à la mise du contact (pour
les véhicules équipés d'une jauge électrique),
soit avec la jauge manuelle.
Il est normal de faire des appoints d'huile entre
deux révisions (ou vidanges). Il est préconisé
d'effectuer un contrôle, avec appoint si
nécessaire, tous les 5 000 km.
Pour préserver la fiabilité des moteurs et
les dispositifs d'antipollution, ne jamais
utiliser d'additif dans l'huile moteur.
Vérification avec la jauge manuelle
Pour l'emplacement de la jauge manuelle, se
reporter à l'illustration du sous-capot moteur
correspondant.
► Saisir la jauge par son embout coloré et la dégager complètement.► Essuyer la tige de la jauge à l'aide d'un chiffon propre et non pelucheux.

► Remettre la jauge en place, jusqu'en butée, puis la retirer de nouveau pour effectuer un contrôle visuel : le niveau correct doit se situer entre les repères A (maxi) et B (mini).
Ne pas démarrer le moteur, si le niveau est :– Supérieur au repère A : faire appel au réseau CITROËN ou à un atelier qualifié.– Inférieur au repère B : effectuer impérativement un complément d'huile moteur.

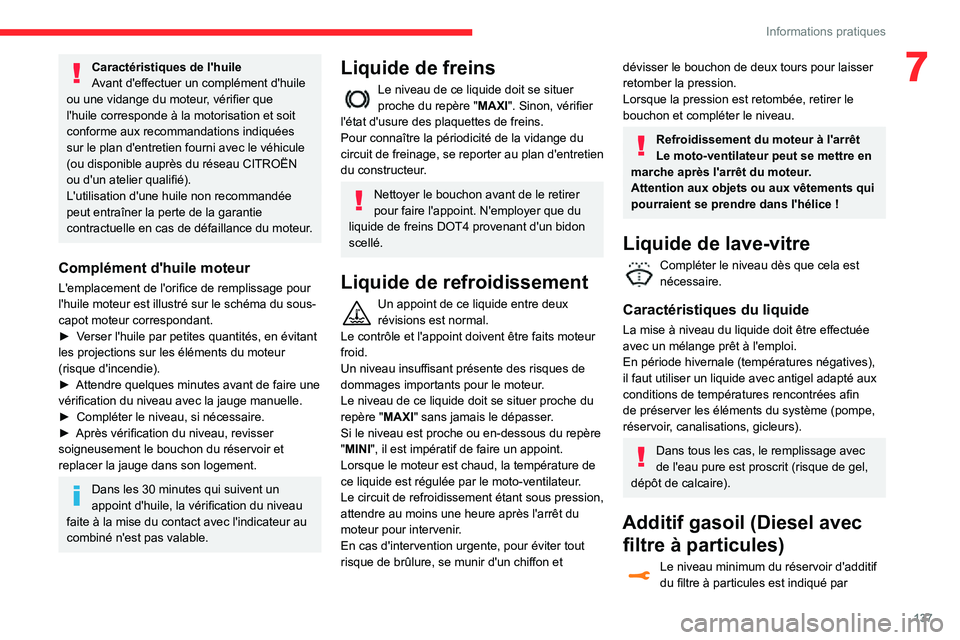

137
Informations pratiques
7Caractéristiques de l'huile
Avant d'effectuer un complément d'huile
ou une vidange du moteur, vérifier que
l'huile corresponde à la motorisation et soit
conforme aux recommandations indiquées
sur le plan d'entretien fourni avec le véhicule
(ou disponible auprès du réseau CITROËN
ou d'un atelier qualifié).
L'utilisation d'une huile non recommandée
peut entraîner la perte de la garantie
contractuelle en cas de défaillance du moteur.
Complément d'huile moteur
L'emplacement de l'orifice de remplissage pour
l'huile moteur est illustré sur le schéma du sous-
capot moteur correspondant.
► Verser l'huile par petites quantités, en évitant les projections sur les éléments du moteur
(risque d'incendie).
► Attendre quelques minutes avant de faire une vérification du niveau avec la jauge manuelle.► Compléter le niveau, si nécessaire.
► Après vérification du niveau, revisser soigneusement le bouchon du réservoir et
replacer la jauge dans son logement.
Dans les 30 minutes qui suivent un appoint d'huile, la vérification du niveau
faite à la mise du contact avec l'indicateur au
combiné n'est pas valable.
Liquide de freins
Le niveau de ce liquide doit se situer
proche du repère " MAXI". Sinon, vérifier
l'état d'usure des plaquettes de freins.
Pour connaître la périodicité de la vidange du
circuit de freinage, se reporter au plan d'entretien
du constructeur.
Nettoyer le bouchon avant de le retirer
pour faire l'appoint. N'employer que du
liquide de freins DOT4 provenant d'un bidon
scellé.
Liquide de refroidissement
Un appoint de ce liquide entre deux révisions est normal.
Le contrôle et l'appoint doivent être faits moteur
froid.
Un niveau insuffisant présente des risques de
dommages importants pour le moteur.
Le niveau de ce liquide doit se situer proche du
repère "MAXI" sans jamais le dépasser.
Si le niveau est proche ou en-dessous du repère
"MINI", il est impératif de faire un appoint.
Lorsque le moteur est chaud, la température de
ce liquide est régulée par le moto-ventilateur.
Le circuit de refroidissement étant sous pression,
attendre au moins une heure après l'arrêt du
moteur pour intervenir.
En cas d'intervention urgente, pour éviter tout
risque de brûlure, se munir d'un chiffon et
dévisser le bouchon de deux tours pour laisser
retomber la pression.
Lorsque la pression est retombée, retirer le
bouchon et compléter le niveau.
Refroidissement du moteur à l'arrêt
Le moto-ventilateur peut se mettre en
marche après l'arrêt du moteur.
Attention aux objets ou aux vêtements qui
pourraient se prendre dans l'hélice !
Liquide de lave- vitre
Compléter le niveau dès que cela est
nécessaire.
Caractéristiques du liquide
La mise à niveau du liquide doit être effectuée
avec un mélange prêt à l'emploi.
En période hivernale (températures négatives),
il faut utiliser un liquide avec antigel adapté aux
conditions de températures rencontrées afin
de préserver les éléments du système (pompe,
réservoir, canalisations, gicleurs).
Dans tous les cas, le remplissage avec
de l'eau pure est proscrit (risque de gel,
dépôt de calcaire).
Additif gasoil ( Diesel avec
filtre à particules)
Le niveau minimum du réservoir d'additif du filtre à particules est indiqué par

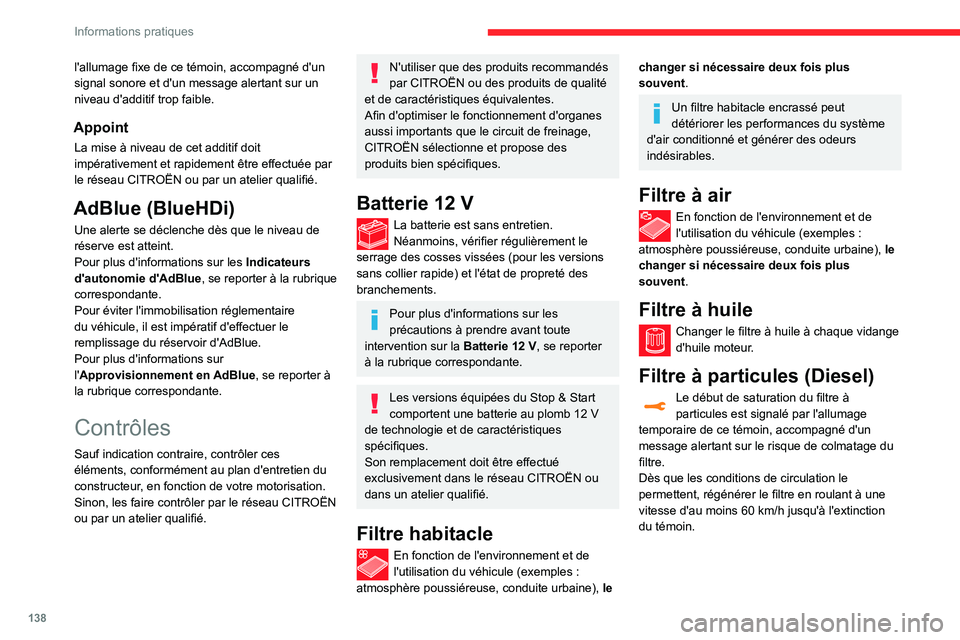

138
Informations pratiques
l'allumage fixe de ce témoin, accompagné d'un
signal sonore et d'un message alertant sur un
niveau d'additif trop faible.
Appoint
La mise à niveau de cet additif doit
impérativement et rapidement être effectuée par
le réseau CITROËN ou par un atelier qualifié.
AdBlue (BlueHDi)
Une alerte se déclenche dès que le niveau de
réserve est atteint.
Pour plus d'informations sur les Indicateurs
d'autonomie d'AdBlue, se reporter à la rubrique
correspondante.
Pour éviter l'immobilisation réglementaire
du véhicule, il est impératif d'effectuer le
remplissage du réservoir d'AdBlue.
Pour plus d'informations sur
l'Approvisionnement en AdBlue, se reporter à
la rubrique correspondante.
Contrôles
Sauf indication contraire, contrôler ces
éléments, conformément au plan d'entretien du
constructeur, en fonction de votre motorisation.
Sinon, les faire contrôler par le réseau CITROËN
ou par un atelier qualifié.
N'utiliser que des produits recommandés
par CITROËN ou des produits de qualité
et de caractéristiques équivalentes.
Afin d'optimiser le fonctionnement d'organes
aussi importants que le circuit de freinage,
CITROËN sélectionne et propose des
produits bien spécifiques.
Batterie 12 V
La batterie est sans entretien.Néanmoins, vérifier régulièrement le
serrage des cosses vissées (pour les versions
sans collier rapide) et l'état de propreté des
branchements.
Pour plus d'informations sur les
précautions à prendre avant toute
intervention sur la
Batterie 12 V, se reporter
à la rubrique correspondante.
Les versions équipées du Stop & Start comportent une batterie au plomb 12 V
de technologie et de caractéristiques
spécifiques.
Son remplacement doit être effectué
exclusivement dans le réseau CITROËN ou
dans un atelier qualifié.
Filtre habitacle
En fonction de l'environnement et de l'utilisation du véhicule (exemples : atmosphère poussiéreuse, conduite urbaine), le
changer si nécessaire deux fois plus
souvent.
Un filtre habitacle encrassé peut
détériorer les performances du système
d'air conditionné et générer des odeurs
indésirables.
Filtre à air
En fonction de l'environnement et de
l'utilisation du véhicule (exemples :
atmosphère poussiéreuse, conduite urbaine), le
changer si nécessaire deux fois plus
souvent.
Filtre à huile
Changer le filtre à huile à chaque vidange d'huile moteur.
Filtre à particules (Diesel)
Le début de saturation du filtre à particules est signalé par l'allumage
temporaire de ce témoin, accompagné d'un
message alertant sur le risque de colmatage du
filtre.
Dès que les conditions de circulation le
permettent, régénérer le filtre en roulant à une
vitesse d'au moins 60 km/h jusqu'à l'extinction du témoin.
