CITROEN C3 AIRCROSS 2021 Návod na použitie (in Slovak)

149
V prípade poruchy

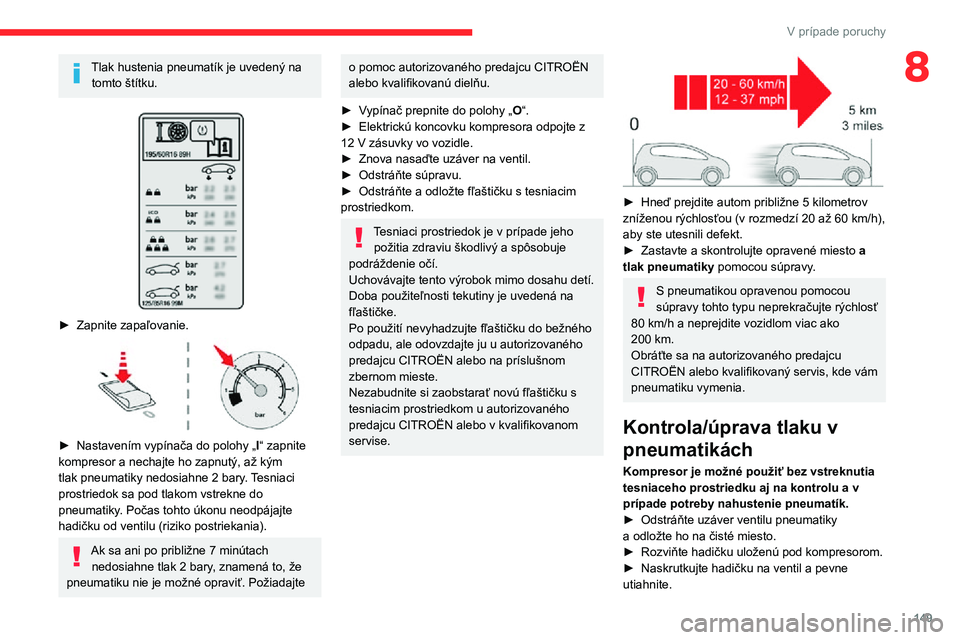

8Tlak hustenia pneumatík je uvedený na tomto štítku.


► Zapnite zapaľovanie.

► Nastavením vypínača do polohy „I“ zapnite
kompresor a nechajte ho zapnutý, až kým
tlak pneumatiky nedosiahne 2 bary. Tesniaci
prostriedok sa pod tlakom vstrekne do
pneumatiky. Počas tohto úkonu neodpájajte
hadičku od ventilu (riziko postriekania).
Ak sa ani po približne 7 minútach nedosiahne tlak 2 bary, znamená to, že
pneumatiku nie je možné opraviť. Požiadajte
o pomoc autorizovaného predajcu CITROËN alebo kvalifikovanú dielňu.
► Vypínač prepnite do polohy „O“.► Elektrickú koncovku kompresora odpojte z 12 V zásuvky vo vozidle.► Znova nasaďte uzáver na ventil.► Odstráňte súpravu.► Odstráňte a odložte fľaštičku s tesniacim prostriedkom.
Tesniaci prostriedok je v prípade jeho požitia zdraviu škodlivý a spôsobuje podráždenie očí.
Uchovávajte tento výrobok mimo dosahu detí.
Doba použiteľnosti tekutiny je uvedená na
fľaštičke.
Po použití nevyhadzujte fľaštičku do bežného
odpadu, ale odovzdajte ju u autorizovaného
predajcu CITROËN alebo na príslušnom
zbernom mieste.
Nezabudnite si zaobstarať novú fľaštičku s
tesniacim prostriedkom u autorizovaného
predajcu CITROËN alebo v kvalifikovanom
servise.


► Hneď prejdite autom približne 5 kilometrov zníženou rýchlosťou (v rozmedzí 20 až 60 km/h), aby ste utesnili defekt.► Zastavte a skontrolujte opravené miesto a
tlak pneumatiky pomocou súpravy.
S pneumatikou opravenou pomocou
súpravy tohto typu neprekračujte rýchlosť
80 km/h a neprejdite vozidlom viac ako 200 km.Obráťte sa na autorizovaného predajcu
CITROËN alebo kvalifikovaný servis, kde vám
pneumatiku vymenia.
Kontrola/úprava tlaku v
pneumatikách
Kompresor je možné použiť bez vstreknutia
tesniaceho prostriedku aj na kontrolu a v
prípade potreby nahustenie pneumatík.
► Odstráňte uzáver ventilu pneumatiky a odložte ho na čisté miesto.► Rozviňte hadičku uloženú pod kompresorom.► Naskrutkujte hadičku na ventil a pevne utiahnite.

150
V prípade poruchy
► Odskrutkujte strednú maticu.► Vyberte upevňovacie zariadenie (maticu a skrutku).► Nadvihnite rezervné koleso zo zadnej časti smerom k vám.► Vyberte koleso z kufra.
Demontáž kolesa
Odstavenie vozidla
Vozidlo odstavte na takom mieste, aby
neprekážalo v premávke: povrch musí byť
vodorovný, pevný a nešmykľavý.
V prípade manuálnej prevodovky zaraďte
prvý prevodový stupeň, aby sa kolesá
zablokovali, zatiahnite parkovaciu brzdu,
pokiaľ nie je naprogramovaná tak, aby bola v
automatickom režime, a vypnite zapaľovanie.
V prípade automatickej prevodovky
vyberte prevodový stupeň P, aby sa kolesá
zablokovali, zatiahnite parkovaciu brzdu,
pokiaľ nie je naprogramovaná tak, aby bola v
automatickom režime, a vypnite zapaľovanie.
Skontrolujte, či výstražné kontrolky
parkovacej brzdy na prístrojovom paneli
nepretržite svietia.
Uistite sa, či cestujúci opustili vozidlo a
zdržiavajú sa na bezpečnom mieste.
Ak je to potrebné, umiestnite klin pod koleso
nachádzajúce sa diagonálne oproti kolesu,
ktoré si želáte vymeniť.
Nikdy si nelíhajte pod vozidlo nadvihnuté
pomocou zdviháka; použite stojan.

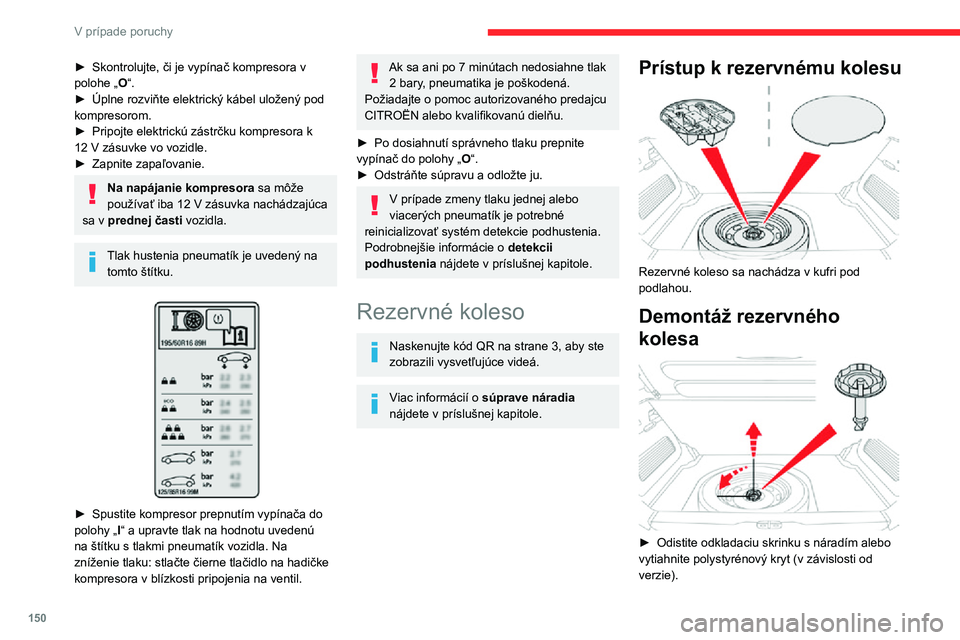

► Skontrolujte, či je vypínač kompresora v polohe „O“.► Úplne rozviňte elektrický kábel uložený pod kompresorom.► Pripojte elektrickú zástrčku kompresora k 12 V zásuvke vo vozidle.► Zapnite zapaľovanie.
Na napájanie kompresora sa môže používať iba 12 V zásuvka nachádzajúca sa v prednej časti vozidla.
Tlak hustenia pneumatík je uvedený na tomto štítku.


► Spustite kompresor prepnutím vypínača do polohy „ I“ a upravte tlak na hodnotu uvedenú na štítku s tlakmi pneumatík vozidla. Na zníženie tlaku: stlačte čierne tlačidlo na hadičke
kompresora v blízkosti pripojenia na ventil.
Ak sa ani po 7 minútach nedosiahne tlak 2 bary, pneumatika je poškodená. Požiadajte o pomoc autorizovaného predajcu CITROËN alebo kvalifikovanú dielňu.
► Po dosiahnutí správneho tlaku prepnite vypínač do polohy „ O“.► Odstráňte súpravu a odložte ju.
V prípade zmeny tlaku jednej alebo
viacerých pneumatík je potrebné
reinicializovať systém detekcie podhustenia.
Podrobnejšie informácie o detekcii
podhustenia nájdete v príslušnej kapitole.
Rezervné koleso
Naskenujte kód QR na strane 3, aby ste zobrazili vysvetľujúce videá.
Viac informácií o súprave náradia
nájdete v príslušnej kapitole.
Prístup k rezervnému kolesu

Rezervné koleso sa nachádza v kufri pod
podlahou.
Demontáž rezervného
kolesa


► Odistite odkladaciu skrinku s náradím alebo vytiahnite polystyrénový kryt (v závislosti od
verzie).

151
V prípade poruchy

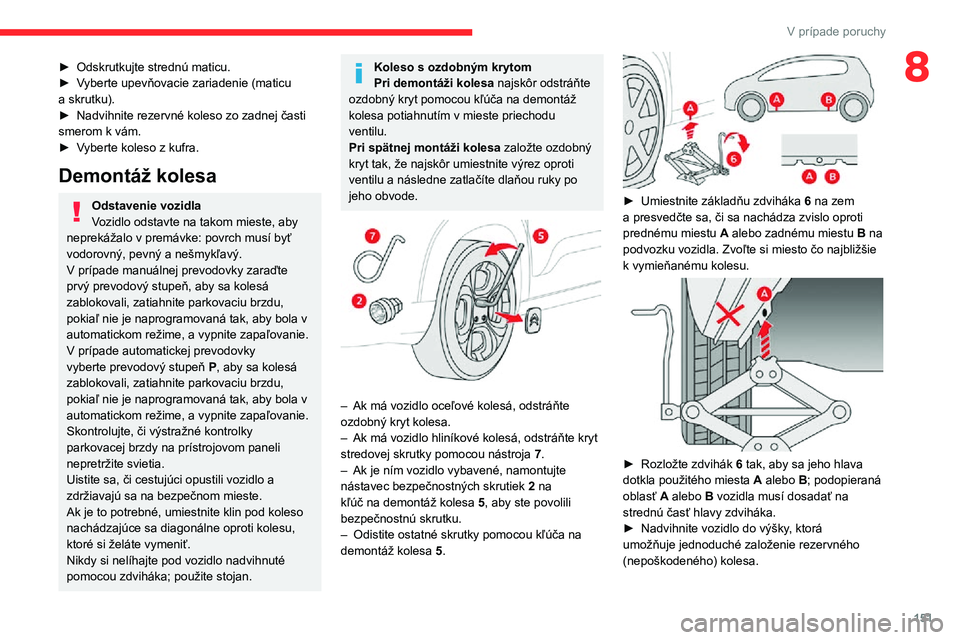

8► Odskrutkujte strednú maticu.► Vyberte upevňovacie zariadenie (maticu a skrutku).► Nadvihnite rezervné koleso zo zadnej časti smerom k vám.► Vyberte koleso z kufra.
Demontáž kolesa
Odstavenie vozidla
Vozidlo odstavte na takom mieste, aby
neprekážalo v premávke: povrch musí byť
vodorovný, pevný a nešmykľavý.
V prípade manuálnej prevodovky zaraďte
prvý prevodový stupeň, aby sa kolesá
zablokovali, zatiahnite parkovaciu brzdu,
pokiaľ nie je naprogramovaná tak, aby bola v
automatickom režime, a vypnite zapaľovanie.
V prípade automatickej prevodovky
vyberte prevodový stupeň P, aby sa kolesá
zablokovali, zatiahnite parkovaciu brzdu,
pokiaľ nie je naprogramovaná tak, aby bola v
automatickom režime, a vypnite zapaľovanie.
Skontrolujte, či výstražné kontrolky
parkovacej brzdy na prístrojovom paneli
nepretržite svietia.
Uistite sa, či cestujúci opustili vozidlo a
zdržiavajú sa na bezpečnom mieste.
Ak je to potrebné, umiestnite klin pod koleso
nachádzajúce sa diagonálne oproti kolesu,
ktoré si želáte vymeniť.
Nikdy si nelíhajte pod vozidlo nadvihnuté
pomocou zdviháka; použite stojan.
Koleso s ozdobným krytom
Pri demontáži kolesa najskôr odstráňte
ozdobný kryt pomocou kľúča na demontáž
kolesa potiahnutím v mieste priechodu
ventilu.
Pri spätnej montáži kolesa založte ozdobný
kryt tak, že najskôr umiestnite výrez oproti
ventilu a následne zatlačíte dlaňou ruky po
jeho obvode.


– Ak má vozidlo oceľové kolesá, odstráňte ozdobný kryt kolesa.– Ak má vozidlo hliníkové kolesá, odstráňte kryt stredovej skrutky pomocou nástroja 7.– Ak je ním vozidlo vybavené, namontujte nástavec bezpečnostných skrutiek 2 na
kľúč na demontáž kolesa 5, aby ste povolili
bezpečnostnú skrutku.
– Odistite ostatné skrutky pomocou kľúča na demontáž kolesa 5.

► Umiestnite základňu zdviháka 6 na zem
a presvedčte sa, či sa nachádza zvislo oproti
prednému miestu A alebo zadnému miestu B na
podvozku vozidla. Zvoľte si miesto čo najbližšie
k vymieňanému kolesu.


► Rozložte zdvihák 6 tak, aby sa jeho hlava
dotkla použitého miesta A alebo B; podopieraná
oblasť A alebo B vozidla musí dosadať na
strednú časť hlavy zdviháka.
► Nadvihnite vozidlo do výšky , ktorá
umožňuje jednoduché založenie rezervného
(nepoškodeného) kolesa.

152
V prípade poruchy

► Dotiahnite bezpečnostnú skrutku pomocou kľúča na demontáž kolesa 5 s nadstavcom na
demontáž bezpečnostných skrutiek 2.
► Dotiahnite ostatné skrutky iba pomocou kľúča na demontáž kolesa 5.► Založte kryty na ostatné skrutky (podľa výbavy).► Odložte náradie.
Spätné uloženie rezervného
kolesa na miesto
Poškodené koleso sa nesmie odložiť do
kufra pod podlahu.

8LVWLWHVD\

153
V prípade poruchy
8

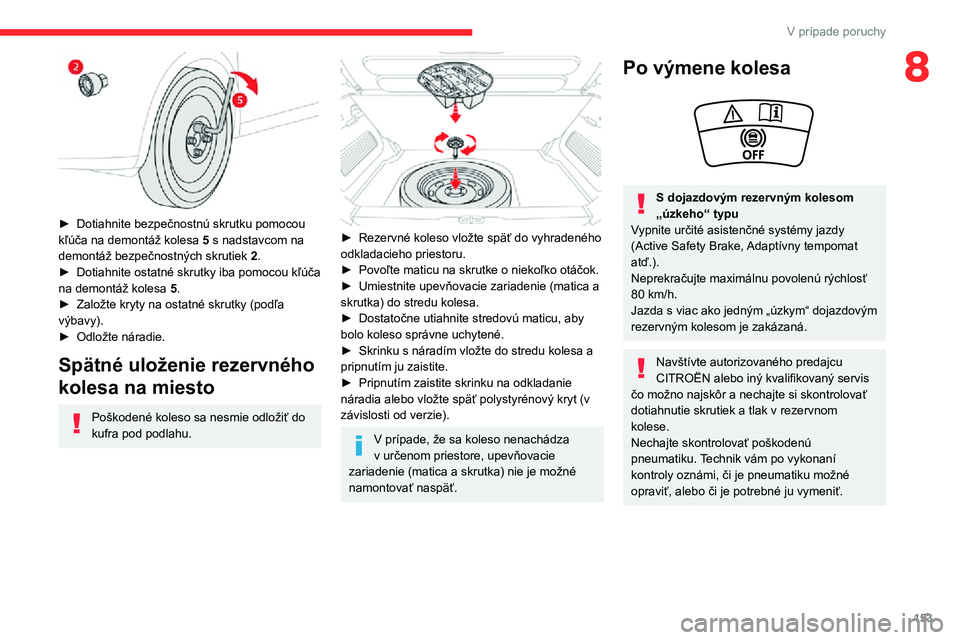

► Dotiahnite bezpečnostnú skrutku pomocou kľúča na demontáž kolesa 5 s nadstavcom na
demontáž bezpečnostných skrutiek 2.
► Dotiahnite ostatné skrutky iba pomocou kľúča na demontáž kolesa 5.► Založte kryty na ostatné skrutky (podľa výbavy).► Odložte náradie.
Spätné uloženie rezervného
kolesa na miesto
Poškodené koleso sa nesmie odložiť do
kufra pod podlahu.


► Rezervné koleso vložte späť do vyhradeného odkladacieho priestoru.► Povoľte maticu na skrutke o niekoľko otáčok.► Umiestnite upevňovacie zariadenie (matica a skrutka) do stredu kolesa.► Dostatočne utiahnite stredovú maticu, aby bolo koleso správne uchytené.► Skrinku s náradím vložte do stredu kolesa a pripnutím ju zaistite.► Pripnutím zaistite skrinku na odkladanie náradia alebo vložte späť polystyrénový kryt (v
závislosti od verzie).
V prípade, že sa koleso nenachádza v určenom priestore, upevňovacie zariadenie (matica a skrutka) nie je možné namontovať naspäť.
Po výmene kolesa

S dojazdovým rezervným kolesom
„úzkeho“ typu
Vypnite určité asistenčné systémy jazdy
(Active Safety Brake, Adaptívny tempomat
atď.).
Neprekračujte maximálnu povolenú rýchlosť
80 km/h.Jazda s viac ako jedným „úzkym“ dojazdovým
rezervným kolesom je zakázaná.
Navštívte autorizovaného predajcu
CITROËN alebo iný kvalifikovaný servis
čo možno najskôr a nechajte si skontrolovať
dotiahnutie skrutiek a tlak v rezervnom
kolese.
Nechajte skontrolovať poškodenú
pneumatiku. Technik vám po vykonaní
kontroly oznámi, či je pneumatiku možné
opraviť, alebo či je potrebné ju vymeniť.

154
V prípade poruchy
Denné svetlá/obrysové svetlá

► Otočte držiak žiarovky o jednu osminu otáčky proti smeru hodinových ručičiek a odstráňte ho.► Vyberte žiarovku a vložte novú.
Ukazovatele smeru

Rýchle blikanie svetelnej kontrolky
ukazovateľa smeru (vľavo alebo vpravo)

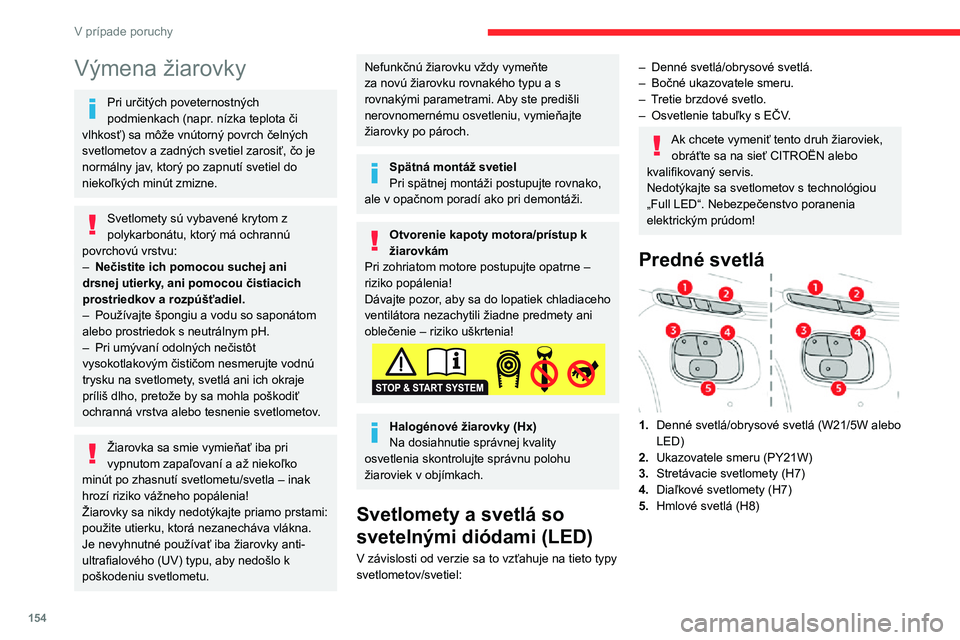

Výmena žiarovky
Pri určitých poveternostných
podmienkach (napr. nízka teplota či
vlhkosť) sa môže vnútorný povrch čelných
svetlometov a zadných svetiel zarosiť, čo je
normálny jav, ktorý po zapnutí svetiel do
niekoľkých minút zmizne.
Svetlomety sú vybavené krytom z
polykarbonátu, ktorý má ochrannú
povrchovú vrstvu:
– Nečistite ich pomocou suchej ani
drsnej utierky, ani pomocou čistiacich
prostriedkov a rozpúšťadiel.
– Používajte špongiu a vodu so saponátom alebo prostriedok s neutrálnym pH.– Pri umývaní odolných nečistôt vysokotlakovým čističom nesmerujte vodnú
trysku na svetlomety, svetlá ani ich okraje
príliš dlho, pretože by sa mohla poškodiť
ochranná vrstva alebo tesnenie svetlometov.
Žiarovka sa smie vymieňať iba pri
vypnutom zapaľovaní a až niekoľko
minút po zhasnutí svetlometu/svetla – inak
hrozí riziko vážneho popálenia!
Žiarovky sa nikdy nedotýkajte priamo prstami:
použite utierku, ktorá nezanecháva vlákna.
Je nevyhnutné používať iba žiarovky anti-
ultrafialového (UV) typu, aby nedošlo k
poškodeniu svetlometu.
Nefunkčnú žiarovku vždy vymeňte
za novú žiarovku rovnakého typu a s
rovnakými parametrami. Aby ste predišli
nerovnomernému osvetleniu, vymieňajte
žiarovky po pároch.
Spätná montáž svetiel
Pri spätnej montáži postupujte rovnako,
ale v opačnom poradí ako pri demontáži.
Otvorenie kapoty motora/prístup k
žiarovkám
Pri zohriatom motore postupujte opatrne –
riziko popálenia!
Dávajte pozor, aby sa do lopatiek chladiaceho
ventilátora nezachytili žiadne predmety ani
oblečenie – riziko uškrtenia!
Halogénové žiarovky (Hx)
Na dosiahnutie správnej kvality
osvetlenia skontrolujte správnu polohu
žiaroviek v objímkach.
Svetlomety a svetlá so
svetelnými diódami (LED)
V závislosti od verzie sa to vzťahuje na tieto typy
svetlometov/svetiel:
– Denné svetlá/obrysové svetlá.– Bočné ukazovatele smeru.– Tretie brzdové svetlo.– Osvetlenie tabuľky s EČV .
Ak chcete vymeniť tento druh žiaroviek,
obráťte sa na sieť CITROËN alebo
kvalifikovaný servis.
Nedotýkajte sa svetlometov s technológiou
„Full LED“. Nebezpečenstvo poranenia
elektrickým prúdom!
Predné svetlá
1. Denné svetlá/obrysové svetlá (W21/5W alebo
LED)
2. Ukazovatele smeru (PY21W)
3. Stretávacie svetlomety (H7)
4. Diaľkové svetlomety (H7)
5. Hmlové svetlá (H8)

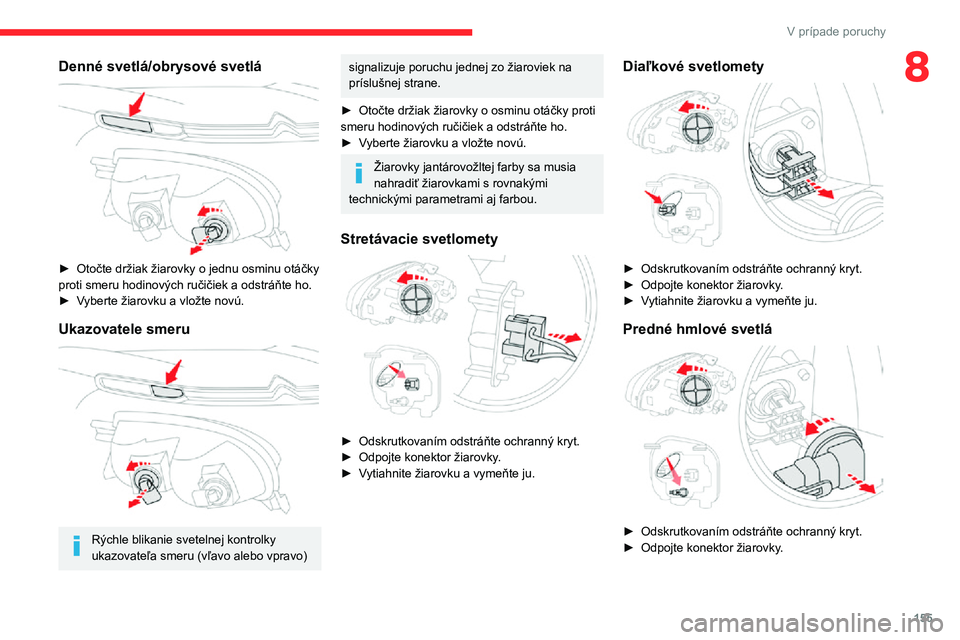

155
V prípade poruchy
8Denné svetlá/obrysové svetlá

► Otočte držiak žiarovky o jednu osminu otáčky proti smeru hodinových ručičiek a odstráňte ho.► Vyberte žiarovku a vložte novú.
Ukazovatele smeru

Rýchle blikanie svetelnej kontrolky
ukazovateľa smeru (vľavo alebo vpravo)
signalizuje poruchu jednej zo žiaroviek na
príslušnej strane.
► Otočte držiak žiarovky o osminu otáčky proti smeru hodinových ručičiek a odstráňte ho.► Vyberte žiarovku a vložte novú.
Žiarovky jantárovožltej farby sa musia
nahradiť žiarovkami s rovnakými
technickými parametrami aj farbou.
Stretávacie svetlomety

► Odskrutkovaním odstráňte ochranný kryt.► Odpojte konektor žiarovky .► Vytiahnite žiarovku a vymeňte ju.
Diaľkové svetlomety

► Odskrutkovaním odstráňte ochranný kryt.► Odpojte konektor žiarovky.► Vytiahnite žiarovku a vymeňte ju.
Predné hmlové svetlá

► Odskrutkovaním odstráňte ochranný kryt.► Odpojte konektor žiarovky.

156
V prípade poruchy

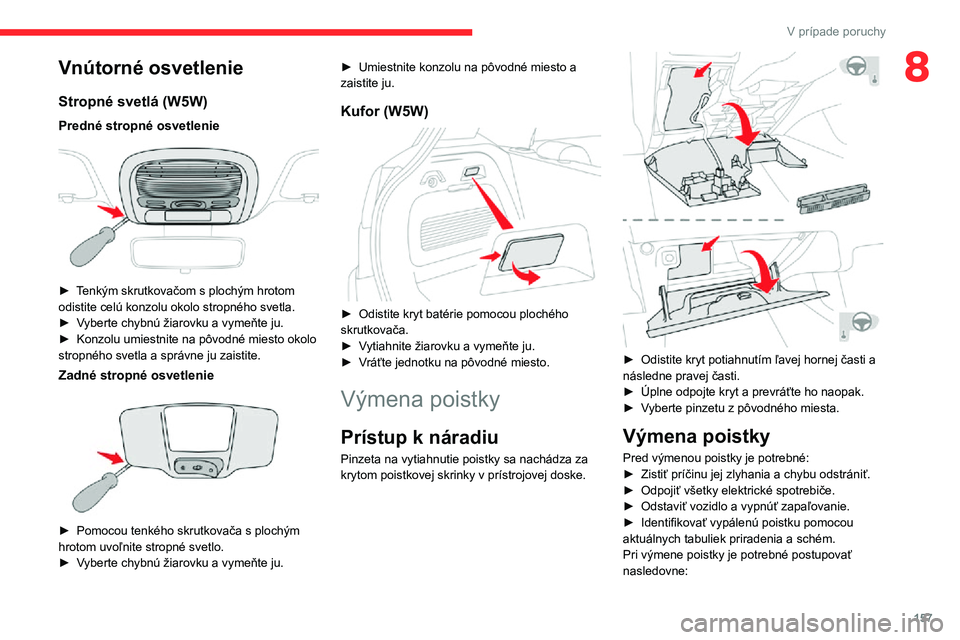

Vnútorné osvetlenie
Stropné svetlá (W5W)
Predné stropné osvetlenie

► Tenkým skrutkovačom s plochým hrotom odistite celú konzolu okolo stropného svetla.► Vyberte chybnú žiarovku a vymeňte ju.► Konzolu umiestnite na pôvodné miesto okolo stropného svetla a správne ju zaistite.
Zadné stropné osvetlenie

► Pomocou tenkého skrutkovača s plochým hrotom uvoľnite stropné svetlo.► Vyberte chybnú žiarovku a vymeňte ju.
► Otočte žiarovku o štvrť otáčky proti smeru pohybu hodinových ručičiek, vytiahnite ju a
vymeňte.
Zadné svetlá
1.Brzdové svetlá/obrysové svetlá (W21/5W)
2.Ukazovatele smeru (WY21W)
3. Cúvacie svetlo alebo hmlové svetlo (P21W)
Výmena jednotiek svetiel
Tieto žiarovky sa vymieňajú zvonka kufra.

► Zistite, ktorá žiarovka je chybná, potom otvorte kufor.► Pomocou tenkého plochého skrutkovača uvoľnite dva plastové kryty a otočte ich smerom
nadol.
► Odskrutkujte dve upevňovacie skrutky umiestnené v jednotlivých otvoroch.

► Odistite svetlo a opatrným vytiahnutím ho vyberte von.► Podržte jednotku svetla a odpojte konektor .
► Otočte držiakom žiarovky chybnej jednotky svetla o štvrť otáčky proti smeru pohybu
hodinových ručičiek a vytiahnite ho von.
► Vyberte žiarovku a vložte novú.
Dbajte na to, aby ste svetlo zasunuli do
príslušných vodiacich prvkov v osi
vozidla.
Dobre utiahnite, ale nie nasilu a tak, aby ste
nepoškodili svetlo.
Spätné svetlo alebo hmlové svetlo

Ak chcete vymeniť tento druh svetla, obráťte sa
na sieť CITROËN alebo kvalifikovanú dielňu.

157
V prípade poruchy
8Vnútorné osvetlenie
Stropné svetlá (W5W)
Predné stropné osvetlenie

► Tenkým skrutkovačom s plochým hrotom odistite celú konzolu okolo stropného svetla.► Vyberte chybnú žiarovku a vymeňte ju.► Konzolu umiestnite na pôvodné miesto okolo stropného svetla a správne ju zaistite.
Zadné stropné osvetlenie

► Pomocou tenkého skrutkovača s plochým hrotom uvoľnite stropné svetlo.► Vyberte chybnú žiarovku a vymeňte ju.
► Umiestnite konzolu na pôvodné miesto a zaistite ju.
Kufor (W5W)

► Odistite kryt batérie pomocou plochého skrutkovača.► Vytiahnite žiarovku a vymeňte ju.► Vráťte jednotku na pôvodné miesto.
Výmena poistky
Prístup k náradiu
Pinzeta na vytiahnutie poistky sa nachádza za
krytom poistkovej skrinky v prístrojovej doske.


► Odistite kryt potiahnutím ľavej hornej časti a následne pravej časti.► Úplne odpojte kryt a prevráťte ho naopak.► Vyberte pinzetu z pôvodného miesta.
Výmena poistky
Pred výmenou poistky je potrebné:► Zistiť príčinu jej zlyhania a chybu odstrániť.► Odpojiť všetky elektrické spotrebiče.► Odstaviť vozidlo a vypnúť zapaľovanie.► Identifikovať vypálenú poistku pomocou aktuálnych tabuliek priradenia a schém.Pri výmene poistky je potrebné postupovať
nasledovne:

158
V prípade poruchy
Horná poistková skrinka

PoistkaČ.Menovitá
hodnota
(A)Funkcie
F2 10 Odrosovanie
spätných zrkadiel.
F3 30 Ovládače otvárania
predných okien.
F4 5 Automatické
sklopenie bočných
zrkadiel.
F5 30 Ovládače otvárania
zadných okien.
F6 25 Predné vyhrievané
sedadlá.
F7 15 Predné elektrické
spúšťače okien.
F8 20 Audio zosilňovač.
F10 25Panoramatická
strecha.

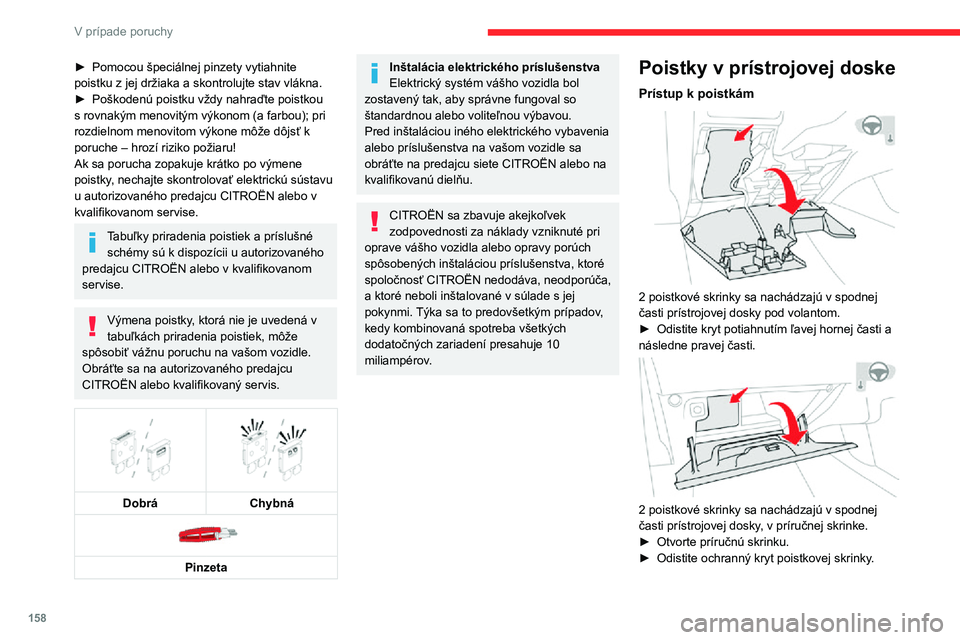

► Pomocou špeciálnej pinzety vytiahnite poistku z jej držiaka a skontrolujte stav vlákna.► Poškodenú poistku vždy nahraďte poistkou s rovnakým menovitým výkonom (a farbou); pri rozdielnom menovitom výkone môže dôjsť k
poruche – hrozí riziko požiaru!
Ak sa porucha zopakuje krátko po výmene
poistky, nechajte skontrolovať elektrickú sústavu
u autorizovaného predajcu CITROËN alebo v
kvalifikovanom servise.
Tabuľky priradenia poistiek a príslušné
schémy sú k dispozícii u autorizovaného
predajcu CITROËN alebo v kvalifikovanom
servise.
Výmena poistky, ktorá nie je uvedená v
tabuľkách priradenia poistiek, môže
spôsobiť vážnu poruchu na vašom vozidle.
Obráťte sa na autorizovaného predajcu
CITROËN alebo kvalifikovaný servis.


Dobrá
Chybná

Pinzeta
Inštalácia elektrického príslušenstva
Elektrický systém vášho vozidla bol
zostavený tak, aby správne fungoval so
štandardnou alebo voliteľnou výbavou.
Pred inštaláciou iného elektrického vybavenia
alebo príslušenstva na vašom vozidle sa
obráťte na predajcu siete CITROËN alebo na
kvalifikovanú dielňu.
CITROËN sa zbavuje akejkoľvek
zodpovednosti za náklady vzniknuté pri
oprave vášho vozidla alebo opravy porúch
spôsobených inštaláciou príslušenstva, ktoré
spoločnosť CITROËN nedodáva, neodporúča,
a ktoré neboli inštalované v súlade s jej
pokynmi. Týka sa to predovšetkým prípadov,
kedy kombinovaná spotreba všetkých
dodatočných zariadení presahuje 10
miliampérov.
Poistky v prístrojovej doske
Prístup k poistkám

2 poistkové skrinky sa nachádzajú v spodnej časti prístrojovej dosky pod volantom.► Odistite kryt potiahnutím ľavej hornej časti a následne pravej časti.

2 poistkové skrinky sa nachádzajú v spodnej
časti prístrojovej dosky, v príručnej skrinke.
► Otvorte príručnú skrinku.► Odistite ochranný kryt poistkovej skrinky .
