CITROEN C3 PICASSO 2012 Betriebsanleitungen (in German)
Manufacturer: CITROEN, Model Year: 2012, Model line: C3 PICASSO, Model: CITROEN C3 PICASSO 2012Pages: 245, PDF-Größe: 8.41 MB

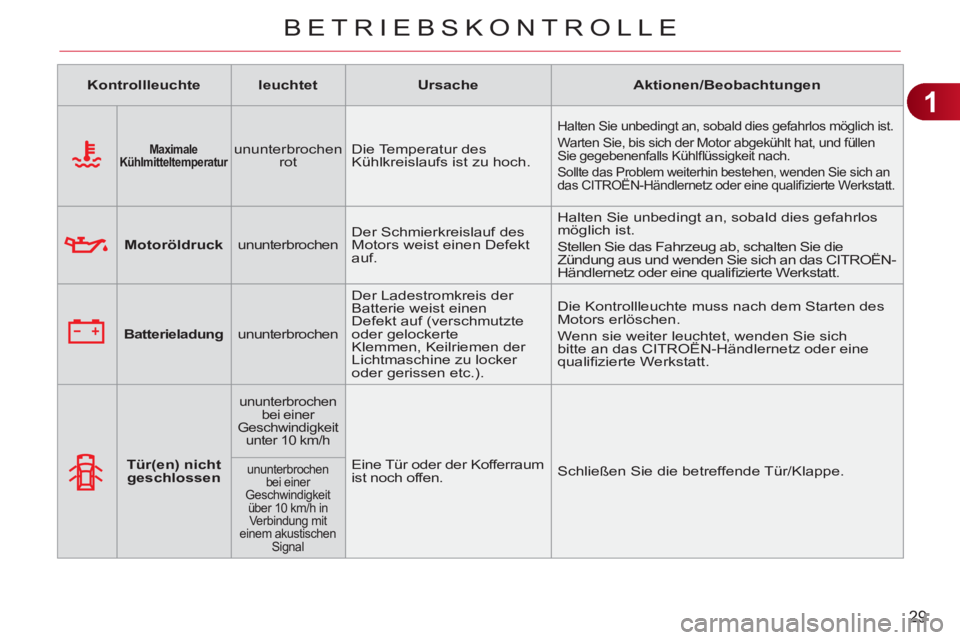

Page 31 of 245
1
29
BETRIEBSKONTROLLE
Kontrollleuchte
leuchtet
Ursache
Aktionen/Beobachtungen
Maximale
Kühlmitteltemperatur
ununterbrochen
rot Die Temperatur des
Kühlkreislaufs ist zu hoch.
Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.
Warten Sie, bis sich der Motor abgekühlt hat, und füllen
Sie gegebenenfalls Kühlfl üssigkeit nach.
Sollte das Problem weiterhin bestehen, wenden Sie sich an
das CITROËN-Händlernetz oder eine qualifi zierte Werkstatt.
Motoröldruck
ununterbrochen
Der Schmierkreislauf des
Motors weist einen Defekt
auf. Halten Sie unbedingt an, sobald dies gefahrlos
möglich ist. Stellen Sie das Fahrzeug ab, schalten Sie die
Zündung aus und wenden Sie sich an das CITROËN-
Händlernetz oder eine qualifi zierte Werkstatt.
B
atterieladung
ununterbrochen
Der Ladestromkreis der
Batterie weist einen
Defekt auf (verschmutzte
oder gelockerte
Klemmen, Keilriemen der
Lichtmaschine zu locker
oder gerissen etc.). Die Kontrollleuchte muss nach dem Starten des
Motors erlöschen.
Wenn sie weiter leuchtet, wenden Sie sich
bitte an das CITROËN-Händlernetz oder eine
qualifi zierte Werkstatt.
Tür(en) nicht
geschlossen
ununterbrochen
bei einer
Geschwindigkeit
unter 10 km/h
Eine Tür oder der Kofferraum
ist noch offen. Schließen Sie die betreffende Tür/Klappe.
ununterbrochen
bei einer
Geschwindigkeit
über 10 km/h in
Verbindung mit
einem akustischen
Signal

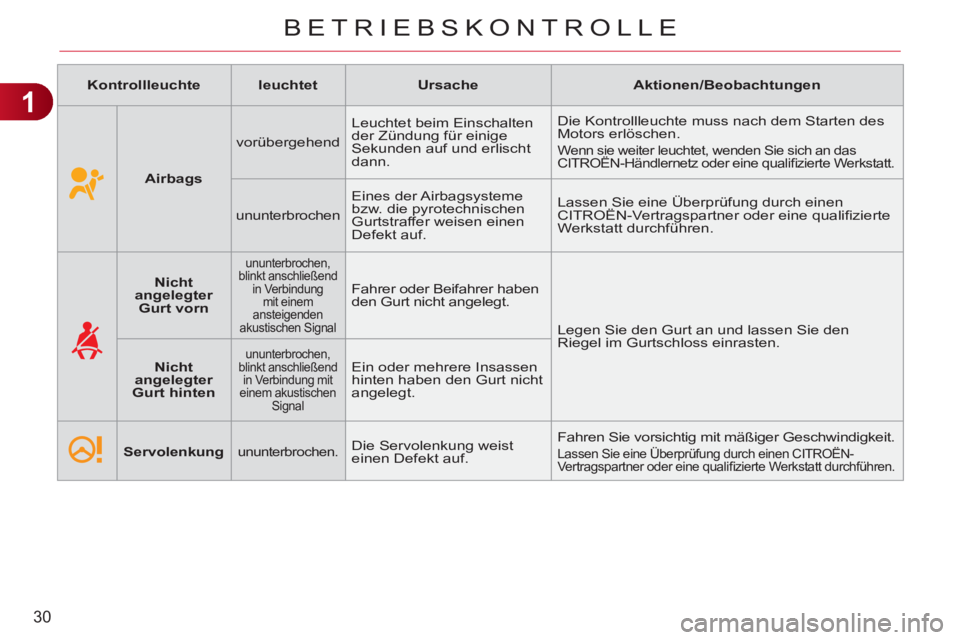

Page 32 of 245
1
30
BETRIEBSKONTROLLE
Kontrollleuchte
leuchtet
Ursache
Aktionen/Beobachtungen
Airbags
vorübergehend Leuchtet beim Einschalten
der Zündung für einige
Sekunden auf und erlischt
dann. Die Kontrollleuchte muss nach dem Starten des
Motors erlöschen.
Wenn sie weiter leuchtet, wenden Sie sich an das
CITROËN-Händlernetz oder eine qualifi zierte Werkstatt.
ununterbrochen Eines der Airbagsysteme
bzw. die pyrotechnischen
Gurtstraffer weisen einen
Defekt auf. Lassen Sie eine Überprüfung durch einen
CITROËN-Vertragspartner oder eine qualifi zierte
Werkstatt durchführen.
Nicht
angelegter
Gurt vorn
ununterbrochen,
blinkt anschließend
in Verbindung
mit einem
ansteigenden
akustischen Signal
Fahrer oder Beifahrer haben
den Gurt nicht angelegt.
Legen Sie den Gurt an und lassen Sie den
Riegel im Gurtschloss einrasten.
Nicht
angelegter
Gurt hinten
ununterbrochen,
blinkt anschließend
in Verbindung mit
einem akustischen
Signal
Ein oder mehrere Insassen
hinten haben den Gurt nicht
angelegt.
Servolenkung
ununterbrochen.
Die Servolenkung weist
einen Defekt auf. Fahren Sie vorsichtig mit mäßiger Geschwindigkeit.
Lassen Sie eine Überprüfung durch einen CITROËN-
Vertragspartner oder eine qualifi zierte Werkstatt durchführen.
Page 33 of 245
1
BETRIEBSKONTROLLE
Wartungsanzeige
Die Wartungsanzeige informiert den
Fahrer, wann die nächste Wartung laut
Wartungsplan des Herstellers durchge-
führt werden muss.
Der Wartungsabstand wird ab der letz-
ten Rückstellung der Wartungsanzeige
auf Null berechnet und durch zwei
Werte bestimmt:
- die Kilometerleistung,
- die seit der letzten Wartung verstri-
chene Zeit.
Einige Sekunden nach dem Einschalten
der Zündung erlischt der Schlüssel
;
der Kilometerzähler nimmt seine nor-
male Funktion wieder auf und zeigt nun
den Gesamtkilometerstand und den
Tageskilometerstand an.
Nächste Wartung in weniger als
1000 km
Beispiel:
Bis zur nächsten Wartung
bleiben Ihnen noch 900 km.
Beim Einschalten der Zündung erscheint in der Anzeige für einige Sekunden:
Einige Sekunden nach dem Einschalten
der Zündung nimmt der Kilometerzähler
seine normale Funktion wieder auf.
Der Schlüssel bleibt erleuchtet
, um
Ihnen anzuzeigen, dass demnächst eine
Wartung fällig ist.
Nächste Wartung zwischen 1000 km
und 3000 km
Beim Einschalten der Zündung leuchtet
der Schraubenschlüssel als Wartungs-
symbol für einige Sekunden. In der An-
zeige des Kilometerzählers erscheint
die bis zur nächstfälligen Wartung ver-
bleibende Kilometerzahl.
Beispiel:
Bis zur nächsten Wartung
bleiben Ihnen noch 2800 km.
Beim Einschalten der Zündung erscheint
in der Anzeige für einige Sekunden:
Nächste Wartung in mehr als
3000 km
Beim Einschalten der Zündung er-
scheint kein Wartungshinweis in der
Anzeige.

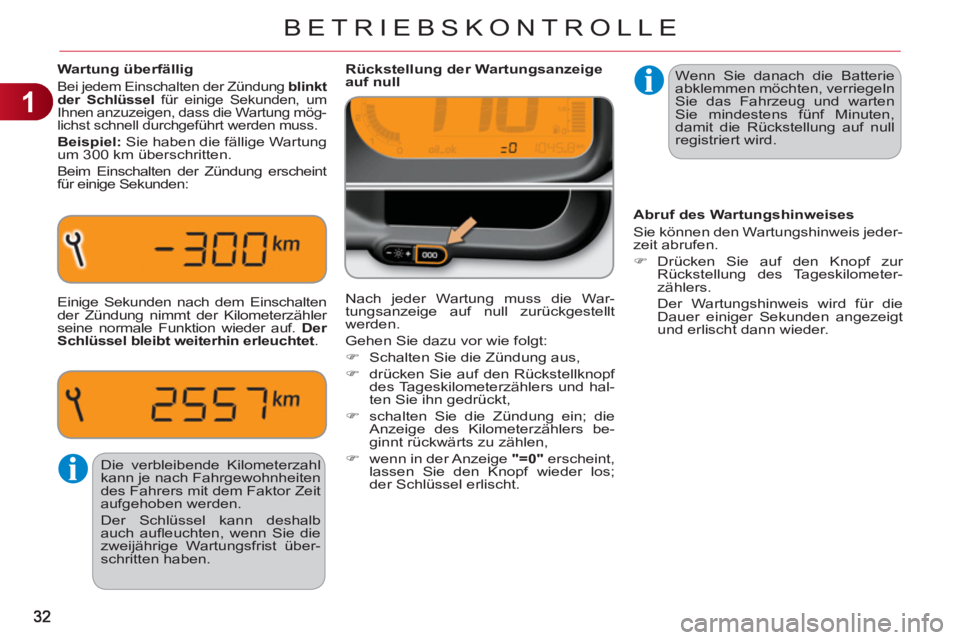

Page 34 of 245
1
BETRIEBSKONTROLLE
Wenn Sie danach die Batterie
abklemmen möchten, verriegeln
Sie das Fahrzeug und warten
Sie mindestens fünf Minuten,
damit die Rückstellung auf null
registriert wird.
Rückstellung der Wartungsanzeige
auf null
Nach jeder Wartung muss die War-
tungsanzeige auf null zurückgestellt
werden.
Gehen Sie dazu vor wie folgt:
)
Schalten Sie die Zündung aus,
)
drücken Sie auf den Rückstellknopf
des Tageskilometerzählers und hal-
ten Sie ihn gedrückt,
)
schalten Sie die Zündung ein; die
Anzeige des Kilometerzählers be-
ginnt rückwärts zu zählen,
)
wenn in der Anzeige "=0"
erscheint,
lassen Sie den Knopf wieder los;
der Schlüssel erlischt. Die verbleibende Kilometerzahl
kann je nach Fahrgewohnheiten
des Fahrers mit dem Faktor Zeit
aufgehoben werden.
Der Schlüssel kann deshalb
auch aufl euchten, wenn Sie die
zweijährige Wartungsfrist über-
schritten haben.
Wartung überfällig
Bei jedem Einschalten der Zündung blinkt
der Schlüssel
für einige Sekunden, um
Ihnen anzuzeigen, dass die Wartung mög-
lichst schnell durchgeführt werden muss.
Beispiel:
Sie haben die fällige Wartung
um 300 km überschritten.
Beim Einschalten der Zündung erscheint
für einige Sekunden:
Einige Sekunden nach dem Einschalten
der Zündung nimmt der Kilometerzähler
seine normale Funktion wieder auf. Der
Schlüssel bleibt weiterhin erleuchtet
.
Abruf des Wartungshinweises
Sie können den Wartungshinweis jeder-
zeit abrufen.
)
Drücken Sie auf den Knopf zur
Rückstellung des Tageskilometer-
zählers.
Der Wartungshinweis wird für die
Dauer einiger Sekunden angezeigt
und erlischt dann wieder.

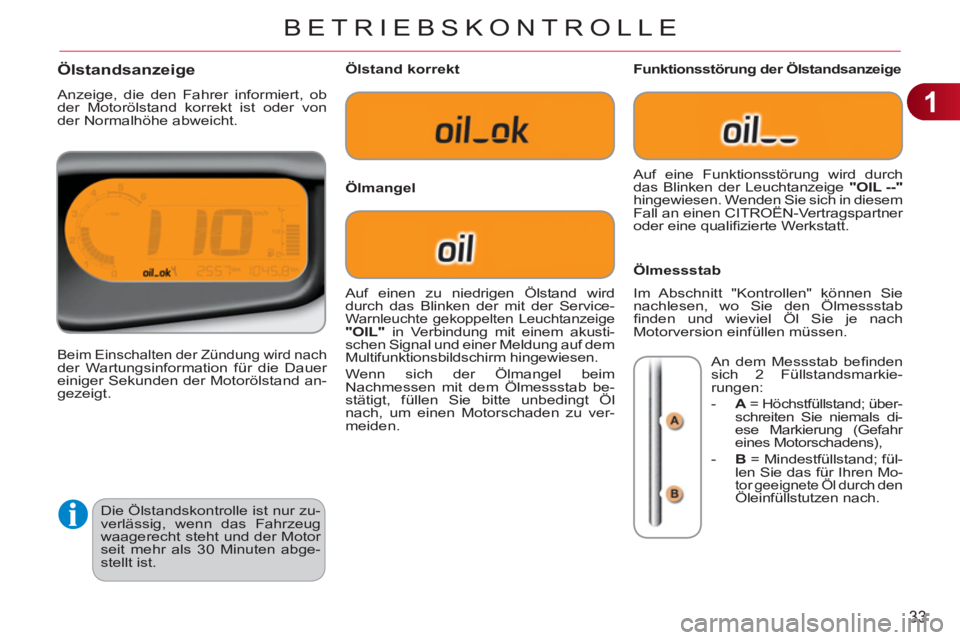

Page 35 of 245
1
33
BETRIEBSKONTROLLE
Die Ölstandskontrolle ist nur zu-
verlässig, wenn das Fahrzeug
waagerecht steht und der Motor
seit mehr als 30 Minuten abge-
stellt ist.
Ölstandsanzeige
Anzeige, die den Fahrer informiert, ob
der Motorölstand korrekt ist oder von
der Normalhöhe abweicht.
Beim Einschalten der Zündung wird nach der Wartungsinformation für die Dauer
einiger Sekunden der Motorölstand an-
gezeigt.
Ölstand korrekt
Ölmangel
Funktionsstörung der Ölstandsanzeige
Ölmessstab
Auf einen zu niedrigen Ölstand wird
durch das Blinken der mit der Service-
Warnleuchte gekoppelten Leuchtanzeige "OIL
"
in Verbindung mit einem akusti-
schen Signal und einer Meldung auf dem
Multifunktionsbildschirm hingewiesen.
Wenn sich der Ölmangel beim
Nachmessen mit dem Ölmessstab be-
stätigt, füllen Sie bitte unbedingt Öl
nach, um einen Motorschaden zu ver-
meiden. Auf eine Funktionsstörung wird durch
das Blinken der Leuchtanzeige "OIL --"
hingewiesen. Wenden Sie sich in diesem
Fall an einen CITROËN-Vertragspartner
oder eine qualifi zierte Werkstatt.
Im Abschnitt "Kontrollen" können Sie
nachlesen, wo Sie den Ölmessstab
fi nden und wieviel Öl Sie je nach
Motorversion einfüllen müssen.
An dem Messstab befi nden
sich 2 Füllstandsmarkie-
rungen:
- A
= Höchstfüllstand; über-
schreiten Sie niemals di-
ese Markierung (Gefahr
eines Motorschadens),
- B
= Mindestfüllstand; fül-
len Sie das für Ihren
Mo-
tor geeignete Öl durch den
Öleinfüllstutzen nach.

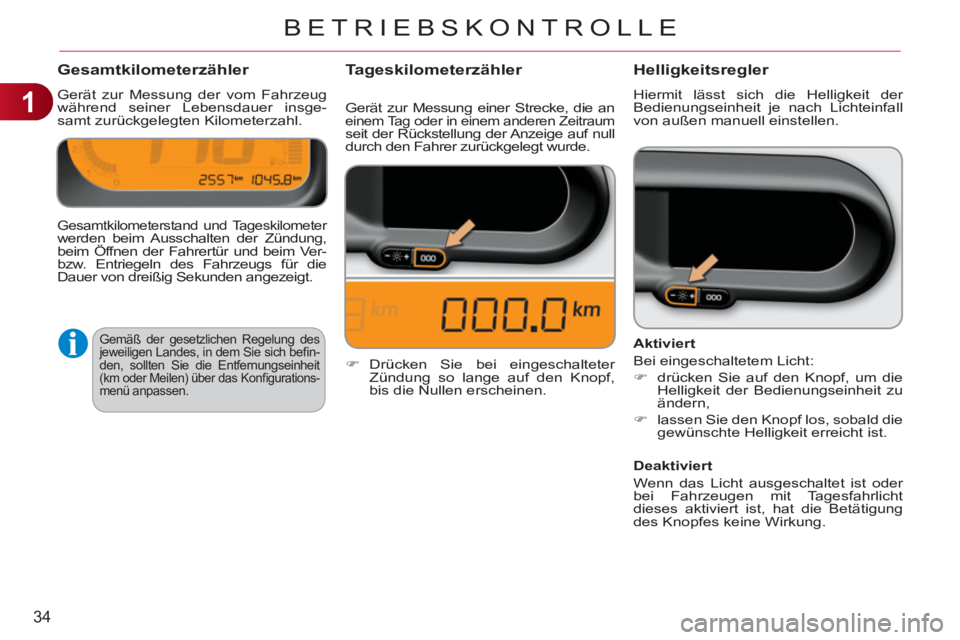

Page 36 of 245
1
34
BETRIEBSKONTROLLE
Gesamtkilometerzähler
Gerät zur Messung der vom Fahrzeug
während seiner Lebensdauer insge-
samt zurückgelegten Kilometerzahl.
Helligkeitsregler
Hiermit lässt sich die Helligkeit der
Bedienungseinheit je nach Lichteinfall
von außen manuell einstellen.
Gesamtkilometerstand und Tageskilometer werden beim Ausschalten der Zündung,
beim Öffnen der Fahrertür und beim Ver-
bzw. Entriegeln des Fahrzeugs für die
Dauer von dreißig Sekunden angezeigt.
Gemäß der gesetzlichen Regelung des
jeweiligen Landes, in dem Sie sich befi n-
den, sollten Sie die Entfernungseinheit (km oder Meilen) über das Konfi gurations-
menü anpassen.
Gerät zur Messung einer Strecke, die an einem Tag oder in einem anderen Zeitraum seit der Rückstellung der Anzeige auf null
durch den Fahrer zurückgelegt wurde.
Aktiviert
Bei eingeschaltetem Licht:
)
drücken Sie auf den Knopf, um die
Helligkeit der Bedienungseinheit zu
ändern,
)
lassen Sie den Knopf los, sobald die
gewünschte Helligkeit erreicht ist.
Deaktiviert
Wenn das Licht ausgeschaltet ist oder
bei Fahrzeugen mit Tagesfahrlicht
dieses aktiviert ist, hat die Betätigung
des Knopfes keine Wirkung.
Tageskilometerzähler
)
Drücken Sie bei eingeschalteter
Zündung so lange auf den Knopf,
bis die Nullen erscheinen.

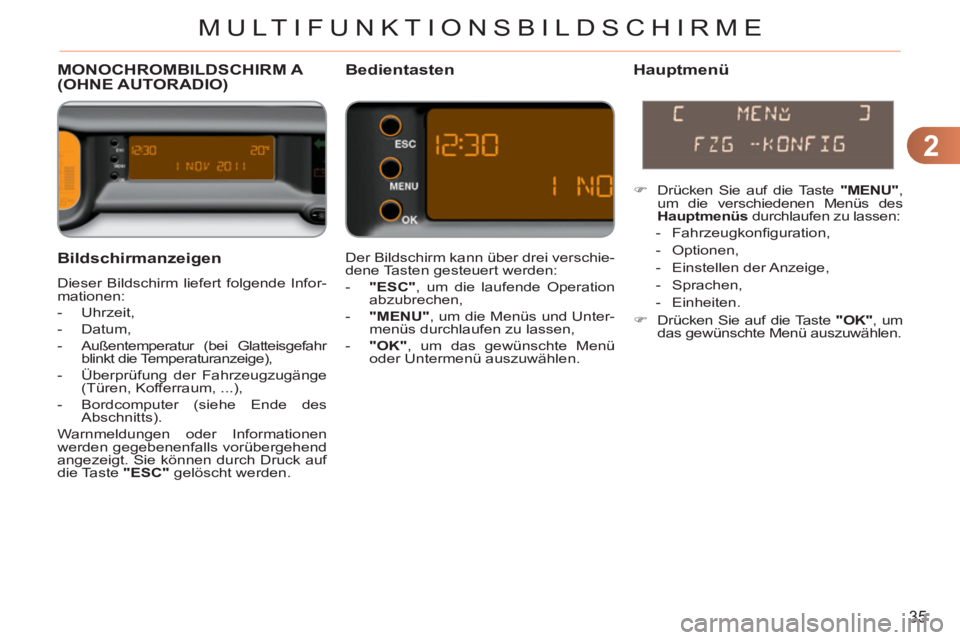

Page 37 of 245
2
35
MULTIFUNKTIONSBILDSCHIRME
Bildschirmanzeigen
Dieser Bildschirm liefert folgende Infor-
mationen:
- Uhrzeit,
- Datum,
- Außentemperatur (bei Glatteisgefahr
blinkt die Temperaturanzeige),
- Überprüfung der Fahrzeugzugänge
(Türen, Kofferraum, ...),
- Bordcomputer (siehe Ende des
Abschnitts).
Warnmeldungen oder Informationen
werden gegebenenfalls vorübergehend
angezeigt. Sie können durch Druck auf
die Taste "ESC"
gelöscht werden.
MONOCHROMBILDSCHIRM A (OHNE AUTORADIO) Bedientasten
Hauptmenü
Der Bildschirm kann über drei verschie-
dene Tasten gesteuert werden:
- "ESC"
, um die laufende Operation
abzubrechen,
- "MENU"
, um die Menüs und Unter-
menüs durchlaufen zu lassen,
- "OK"
, um das gewünschte Menü
oder Untermenü auszuwählen.
)
Drücken Sie auf die Taste "MENU"
,
um die verschiedenen Menüs des
Hauptmenüs
durchlaufen zu lassen:
- Fahrzeugkonfi guration,
- Optionen,
- Einstellen der Anzeige,
- Sprachen,
- Einheiten.
)
Drücken Sie auf die Taste "OK"
, um
das gewünschte Menü auszuwählen.

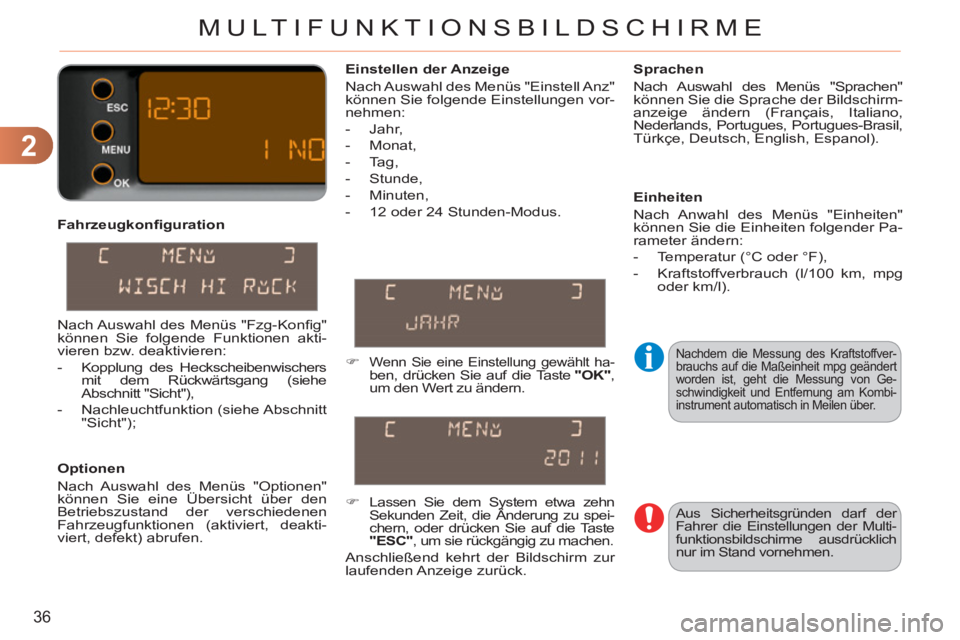

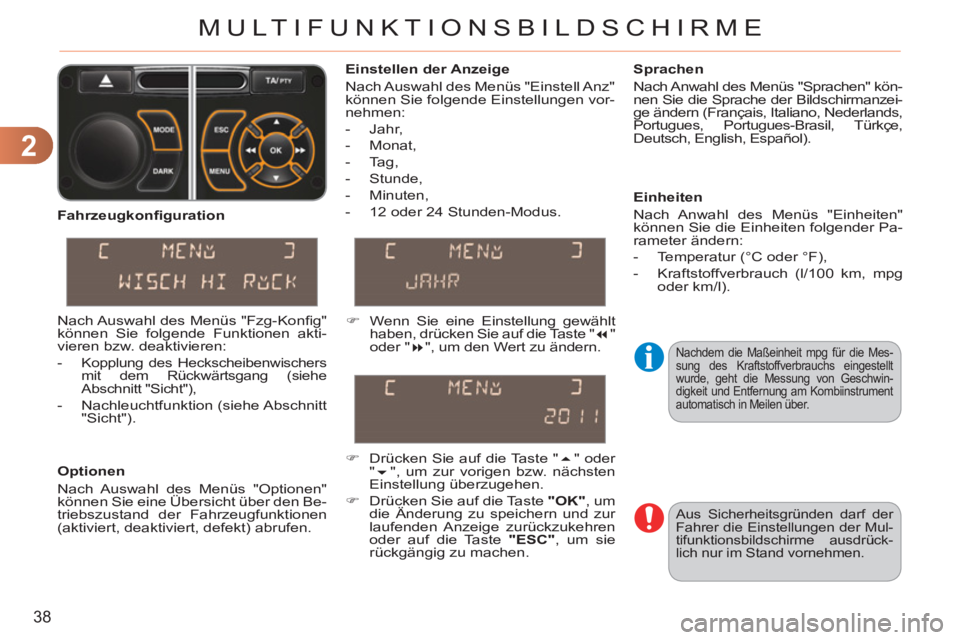

Page 38 of 245
2
36
MULTIFUNKTIONSBILDSCHIRME
Fahrzeugkonfi guration
Optionen
Nach Auswahl des Menüs "Optionen"
können Sie eine Übersicht über den
Betriebszustand der verschiedenen
Fahrzeugfunktionen (aktiviert, deakti-
viert, defekt) abrufen.
Sprachen
Nach Auswahl des Menüs "Sprachen"
können Sie die Sprache der Bildschirm-
anzeige ändern (Français, Italiano,
Nederlands, Portugues, Portugues-Brasil,
Türkçe, Deutsch, English, Espanol).
Einstellen der Anzeige
Nach Auswahl des Menüs "Einstell Anz"
können Sie folgende Einstellungen vor-
nehmen:
- Jahr,
- Monat,
- Tag,
- Stunde,
- Minuten,
- 12 oder 24 Stunden-Modus.
Einheiten
Nach Anwahl des Menüs "Einheiten"
können Sie die Einheiten folgender Pa-
rameter ändern:
- Temperatur (°C oder °F),
- Kraftstoffverbrauch (l/100 km, mpg
oder km/l).
)
Wenn Sie eine Einstellung gewählt ha-ben, drücken Sie auf die Taste "OK"
,
um den Wert zu ändern.
)
Lassen Sie dem System etwa zehn
Sekunden Zeit, die Änderung zu spei-
chern, oder drücken Sie auf die Taste
"ESC"
, um sie rückgängig zu machen.
Anschließend kehrt der Bildschirm zur
laufenden Anzeige zurück.
Nach Auswahl des Menüs "Fzg-Konfi g"
können Sie folgende Funktionen akti-
vieren bzw. deaktivieren:
- Kopplung des Heckscheibenwischers
mit dem Rückwärtsgang (siehe
Abschnitt "Sicht"),
- Nachleuchtfunktion (siehe Abschnitt
"Sicht");
Nachdem die Messung des Kraftstoffver-
brauchs auf die Maßeinheit mpg geändert
worden ist, geht die Messung von Ge-
schwindigkeit und Entfernung am Kombi-
instrument automatisch in Meilen über.
Aus Sicherheitsgründen darf der
Fahrer die Einstellungen der Multi-
funktionsbildschirme ausdrücklich
nur im Stand vornehmen.
Page 39 of 245
2
37

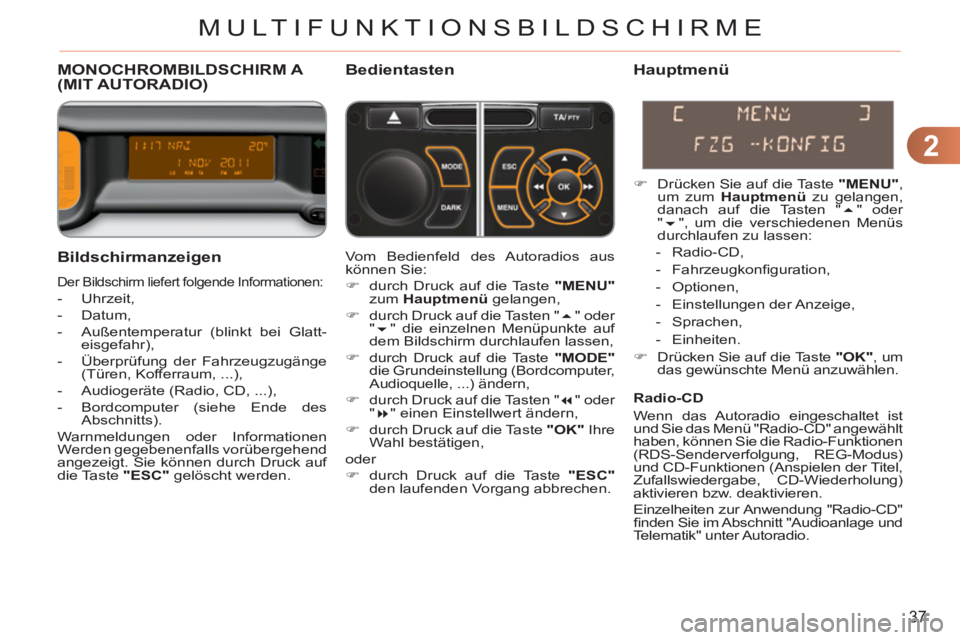

MULTIFUNKTIONSBILDSCHIRME
MONOCHROMBILDSCHIRM A (MIT AUTORADIO) Bedientasten
Bildschirmanzei
gen
Der Bildschirm liefert folgende Informationen:
- Uhrzeit,
- Datum,
- Außentemperatur (blinkt bei Glatt-
eisgefahr),
- Überprüfung der Fahrzeugzugänge
(Türen, Kofferraum, ...),
- Audiogeräte (Radio, CD, ...),
- Bordcomputer (siehe Ende des
Abschnitts).
Warnmeldungen oder Informationen
Werden gegebenenfalls vorübergehend
angezeigt. Sie können durch Druck auf
die Taste "ESC"
gelöscht werden.
Hauptmenü
)
Drücken Sie auf die Taste "MENU"
,
um zum Hauptmenü
zu gelangen,
danach auf die Tasten "
" oder
"
", um die verschiedenen Menüs
durchlaufen zu lassen:
- Radio-CD,
- Fahrzeugkonfi guration,
- Optionen,
- Einstellungen der Anzeige,
- Sprachen,
- Einheiten.
)
Drücken Sie auf die Taste "OK"
, um
das gewünschte Menü anzuwählen. Vom Bedienfeld des Autoradios aus
können Sie:
)
durch Druck auf die Taste "MENU"
zum Hauptmenü
gelangen,
)
durch Druck auf die Tasten "
" oder
"
" die einzelnen Menüpunkte auf
dem Bildschirm durchlaufen lassen,
)
durch Druck auf die Taste "MODE"
die Grundeinstellung (Bordcomputer,
Audioquelle, ...) ändern,
)
durch Druck auf die Tasten "
" oder
"
" einen Einstellwert ändern,
)
durch Druck auf die Taste "OK"
Ihre
Wahl bestätigen,
oder
)
durch Druck auf die Taste "ESC"
den laufenden Vorgang abbrechen.
Radio-CD
Wenn das Autoradio eingeschaltet ist
und Sie das Menü "Radio-CD" angewählt
haben, können Sie die Radio-Funktionen
(RDS-Senderverfolgung, REG-Modus)
und CD-Funktionen (Anspielen der Titel,
Zufallswiedergabe, CD-Wiederholung)
aktivieren bzw. deaktivieren.
Einzelheiten zur Anwendung "Radio-CD"
fi nden Sie im Abschnitt "Audioanlage und
Telematik" unter Autoradio.
Page 40 of 245
2
38
MULTIFUNKTIONSBILDSCHIRME
Nachdem die Maßeinheit mpg für die Mes-
sung des Kraftstoffverbrauchs eingestellt
wurde, geht die Messung von Geschwin-
digkeit und Entfernung am Kombiinstrument
automatisch in Meilen über.
Einstellen der Anzeige
Nach Auswahl des Menüs "Einstell Anz"
können Sie folgende Einstellungen vor-
nehmen:
- Jahr,
- Monat,
- Tag,
- Stunde,
- Minuten,
- 12 oder 24 Stunden-Modus.
Sprachen
Nach Anwahl des Menüs "Sprachen" kön-
nen Sie die Sprache der Bildschirmanzei-
ge ändern (Français, Italiano, Nederlands,
Portugues, Portugues-Brasil, Türkçe,
Deutsch, English, Español).
Einheiten
Nach Anwahl des Menüs "Einheiten"
können Sie die Einheiten folgender Pa-
rameter ändern:
- Temperatur (°C oder °F),
- Kraftstoffverbrauch (l/100 km, mpg
oder km/l).
)
Wenn Sie eine Einstellung gewählt
haben, drücken Sie auf die Taste "
"
oder "
", um den Wert zu ändern.
)
Drücken Sie auf die Taste "
" oder
"
", um zur vorigen bzw. nächsten
Einstellung überzugehen.
)
Drücken Sie auf die Taste "OK"
, um
die Änderung zu speichern und zur
laufenden Anzeige zurückzukehren
oder auf die Taste "ESC"
, um sie
rückgängig zu machen.
Fahrzeugkonfi guration
Optionen
Nach Auswahl des Menüs "Optionen"
können Sie eine Übersicht über den Be-
triebszustand der Fahrzeugfunktionen
(aktiviert, deaktiviert, defekt) abrufen. Nach Auswahl des Menüs "Fzg-Konfi g"
können Sie folgende Funktionen akti-
vieren bzw. deaktivieren:
- Kopplung des Heckscheibenwischers
mit dem Rückwärtsgang (siehe
Abschnitt "Sicht"),
- Nachleuchtfunktion (siehe Abschnitt
"Sicht").
Aus Sicherheitsgründen darf der
Fahrer die Einstellungen der Mul-
tifunktionsbildschirme ausdrück-
lich nur im Stand vornehmen.
