CITROEN C3 PICASSO 2012 Betriebsanleitungen (in German)

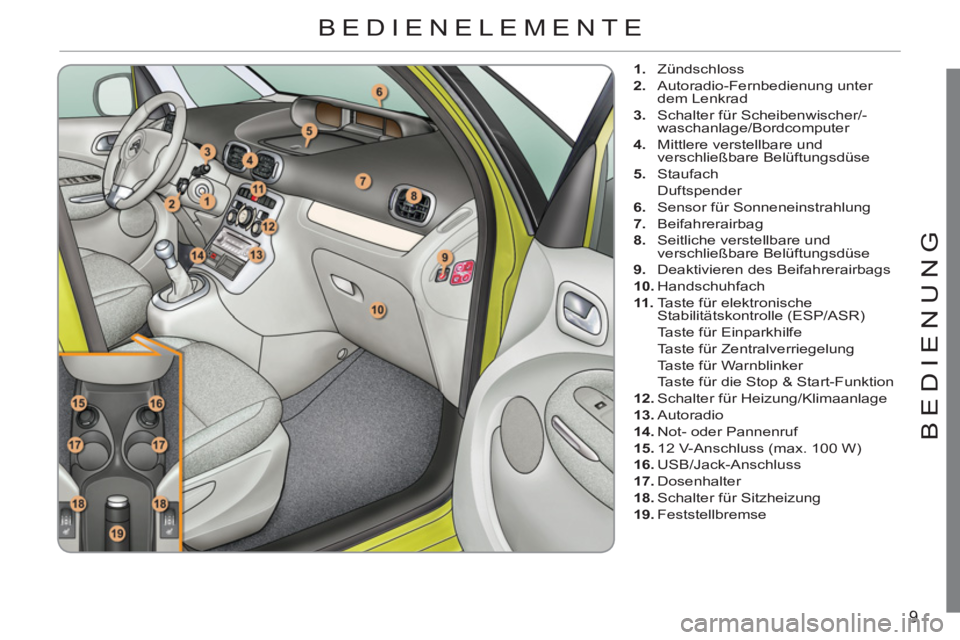

9
BEDIENUN
G


1.
Zündschloss

2.
Autoradio-Fernbedienung unter
dem Lenkrad

3.
Schalter für Scheibenwischer/-
waschanlage/Bordcomputer

4.
Mittlere verstellbare und
verschließbare Belüftungsdüse

5.
Staufach
Duftspender

6.
Sensor für Sonneneinstrahlung

7.
Beifahrerairbag

8.
Seitliche verstellbare und
verschließbare Belüftungsdüse

9.
Deaktivieren des Beifahrerairbags

10.
Handschuhfach

11 .
Taste für elektronische
Stabilitätskontrolle (ESP/ASR)
Taste für Einparkhilfe
Taste für Zentralverriegelung
Taste für Warnblinker
Taste für die Stop & Start-Funktion

12.
Schalter für Heizung/Klimaanlage

13.
Autoradio

14.
Not- oder Pannenruf

15.
12 V-Anschluss (max. 100 W)

16.
USB/Jack-Anschluss

17.
Dosenhalter

18.
Schalter für Sitzheizung

19.
Feststellbremse

BEDIENELEMENTE

10

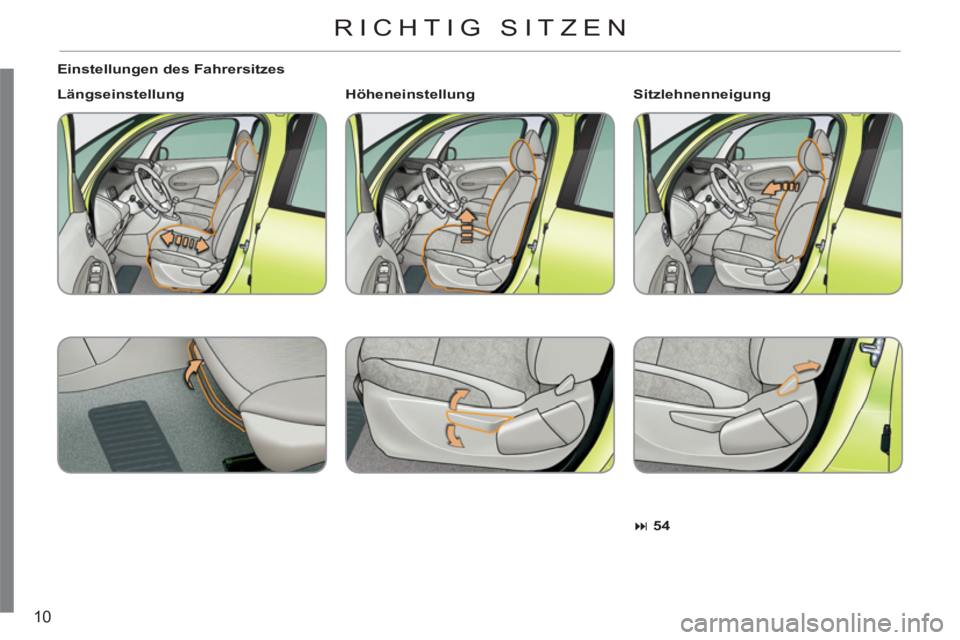

Einstellungen des Fahrersitzes

Längseinstellung




54



Sitzlehnenneigung


Höheneinstellung

RICHTIG SITZEN

11
BEDIENUN
G

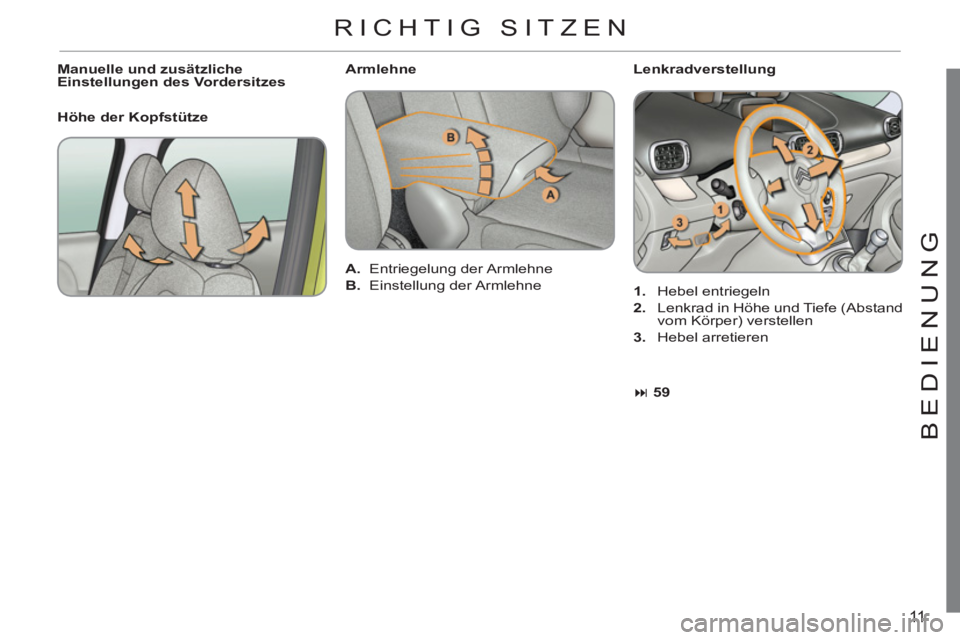

Lenkradverstellung


1.
Hebel entriegeln

2.
Lenkrad in Höhe und Tiefe (Abstand
vom Körper) verstellen

3.
Hebel arretieren
Manuelle und zusätzliche
Einstellungen des Vordersitzes

Höhe der Kopfstütze





59



Armlehne


A.
Entriegelung der Armlehne

B.
Einstellung der Armlehne

RICHTIG SITZEN

12

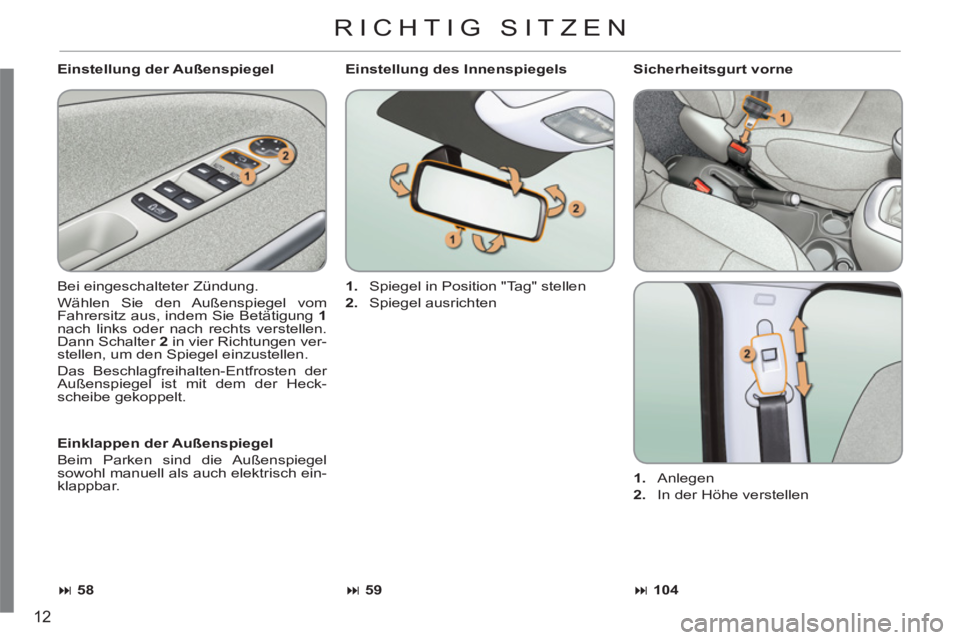

Einstellung der Außenspiegel
Bei eingeschalteter Zündung.
Wählen Sie den Außenspiegel vom
Fahrersitz aus, indem Sie Betätigung 1

nach links oder nach rechts verstellen.
Dann Schalter 2
in vier Richtungen ver-
stellen, um den Spiegel einzustellen.
Das Beschlagfreihalten-Entfrosten der
Außenspiegel ist mit dem der Heck-
scheibe gekoppelt.
Einstellung des Innenspiegels


1.
Spiegel in Position "Tag" stellen

2.
Spiegel ausrichten
Sicherheitsgurt vorne


1.
Anlegen

2.
In der Höhe verstellen



59




104



Einklappen
der Außenspiegel

Beim Parken sind die Außenspiegel
sowohl manuell als auch elektrisch ein-
klappbar.



58


RICHTIG SITZEN

13
BEDIENUN
G

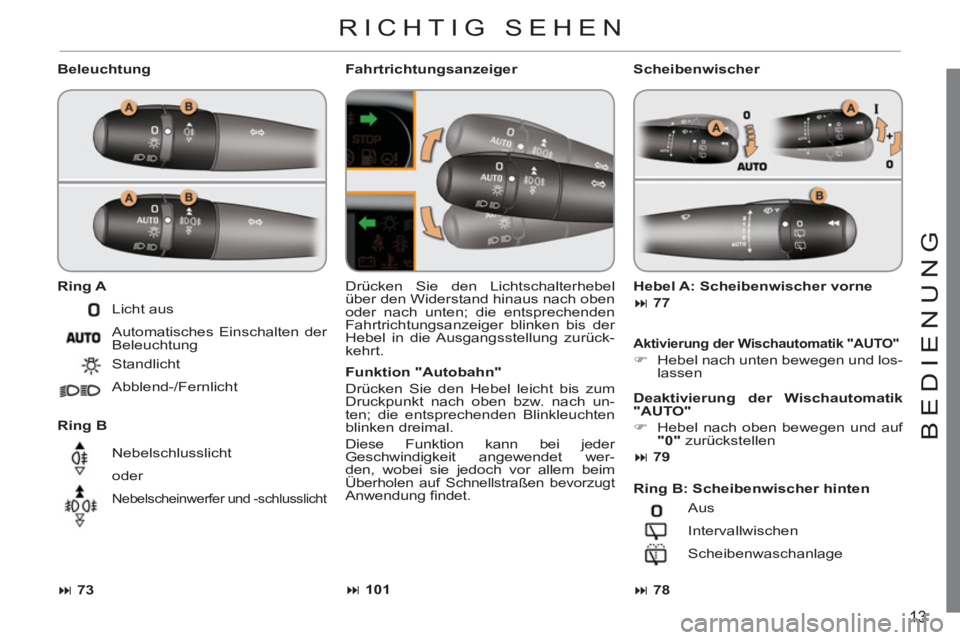

Beleuchtung

Ring A


Ring
B
Drücken Sie den Lichtschalterhebel
über den Widerstand hinaus nach oben
oder nach unten; die entsprechenden
Fahrtrichtungsanzeiger blinken bis der
Hebel in die Ausgangsstellung zurück-
kehrt.
Fahrtrichtungsanzeiger


Aktivierung der Wischautomatik
"AUTO"



)
Hebel nach unten bewegen und los-
lassen

Ring
B: Scheibenwischer hinten




73





78


Licht aus
Automatisches Einschalten der
Beleuchtung
Standlicht
Abblend-/Fernlicht
Nebelschlusslicht
oder

Nebelscheinwerfer und -schlusslicht
Aus
Intervallwischen
Scheibenwaschanlage
H

ebel A: Scheibenwischer vorne




77

Scheibenwischer

Deaktivierung der Wischautomatik
"AUTO"



)
Hebel nach oben bewegen und auf
"0"
zurückstellen



79




101


Funktion "Autobahn"

Drücken Sie den Hebel leicht bis zum
Druckpunkt nach oben bzw. nach un-
ten; die entsprechenden Blinkleuchten
blinken dreimal.
Diese Funktion kann bei jeder
Geschwindigkeit angewendet wer-
den, wobei sie jedoch vor allem beim
Überholen auf Schnellstraßen bevorzugt Anwendung fi ndet.


RICHTIG SEHEN

14

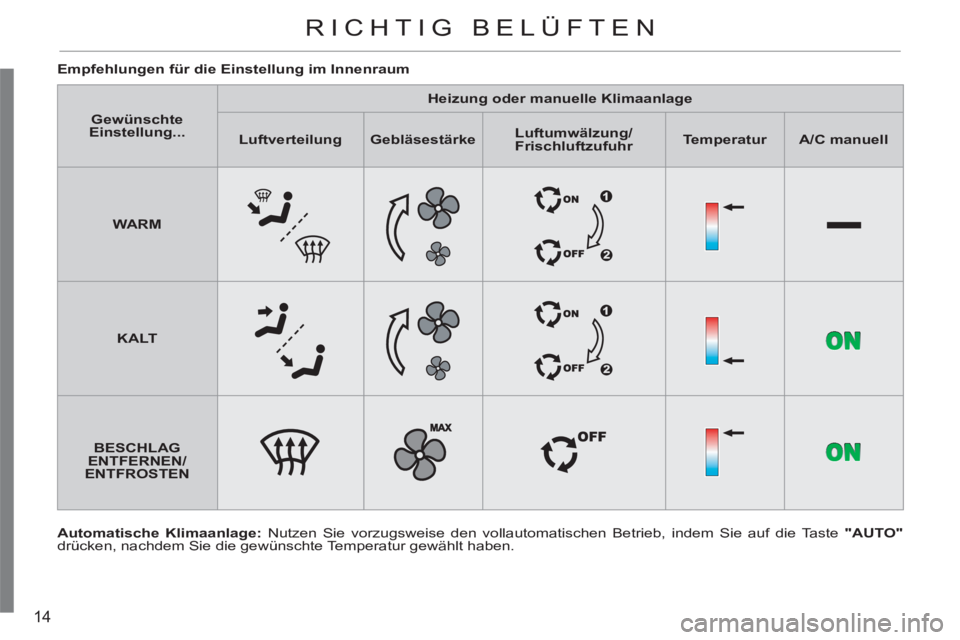

Automatische Klimaanlage:
Nutzen Sie vorzugsweise den vollautomatischen Betrieb, indem Sie auf die Taste "AUTO"

drücken, nachdem Sie die gewünschte Temperatur gewählt haben.
Empfehlungen für die Einstellung im Innenraum
RICHTIG BELÜFTEN



Gewünschte
Einstellung...



Heizung oder manuelle Klimaanlage




Luftverteilung



Gebläsestärke



Luftumwälzung/
Frischluftzufuhr



Temperatur



A/C manuell




WARM















KALT
















BESCHLAG
ENTFERNEN/

ENTFROSTEN

15
BEDIENUN
G

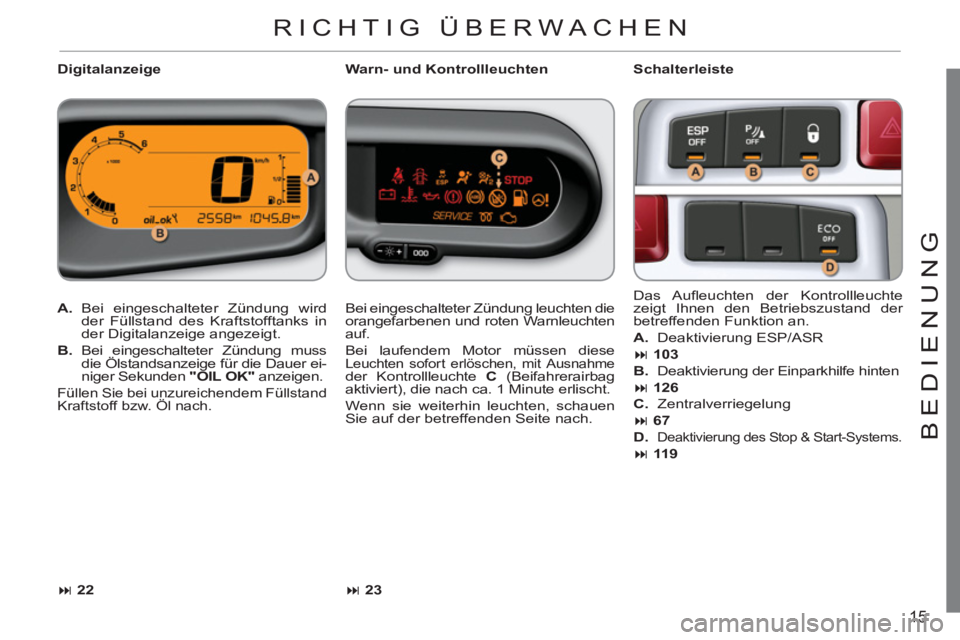

Digitalanzeige
Schalterleiste


A.
Bei eingeschalteter Zündung wird
der Füllstand des Kraftstofftanks in
der Digitalanzeige angezeigt.

B.
Bei eingeschalteter Zündung muss
die Ölstandsanzeige für die Dauer ei-
niger Sekunden "OIL OK"
anzeigen.

Füllen Sie bei unzureichendem Füllstand
Kraftstoff bzw. Öl nach.
Das Aufl euchten der Kontrollleuchte
zeigt Ihnen den Betriebszustand der
betreffenden Funktion an.


A.
Deaktivierung ESP/ASR

103


B.
Deaktivierung der Einparkhilfe hinten


126


C.
Zentralverriegelung


67


D.

Deaktivierung des Stop & Start-Systems.

11 9



Bei eingeschalteter Zündung leuchten die
orangefarbenen und roten Warnleuchten
auf.
Bei laufendem Motor müssen diese
Leuchten sofort erlöschen, mit Ausnahme der Kontrollleuchte C
(Beifahrerairbag
aktiviert), die nach ca. 1 Minute erlischt.
Wenn sie weiterhin leuchten, schauen
Sie auf der betreffenden Seite nach.
Warn- und Kontrollleuchten



22




23




RICHTIG ÜBERWACHEN

16

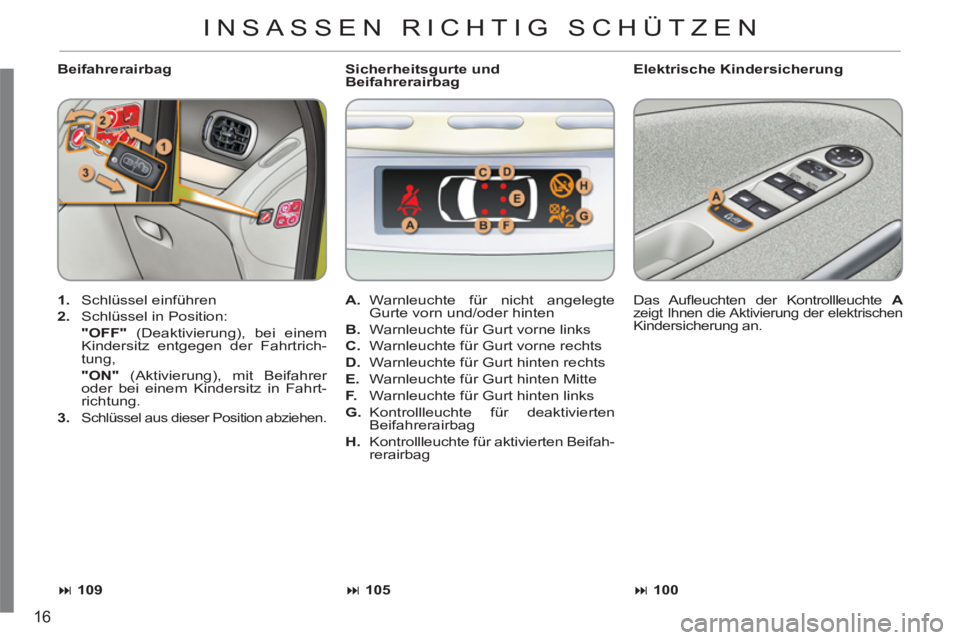

Beifahrerairbag
Elektrische Kindersicherung


1.
Schlüssel einführen

2.
Schlüssel in Position:
"OFF"
(Deaktivierung), bei einem
Kindersitz entgegen der Fahrtrich-
tung,
"ON"
(Aktivierung), mit Beifahrer
oder bei einem Kindersitz in Fahrt-
richtung.

3.

Schlüssel aus dieser Position abziehen.

Das Aufl euchten der Kontrollleuchte A
zeigt Ihnen die Aktivierung der elektrischen Kindersicherung an.

A.
Warnleuchte für nicht angelegte
Gurte vorn und/oder hinten

B.
Warnleuchte für Gurt vorne links

C.
Warnleuchte für Gurt vorne rechts

D.
Warnleuchte für Gurt hinten rechts

E.
Warnleuchte für Gurt hinten Mitte

F.
Warnleuchte für Gurt hinten links

G.
Kontrollleuchte für deaktivierten
Beifahrerairbag

H.
Kontrollleuchte für aktivierten Beifah-
rerairbag
Sicherheitsgurte und
Beifahrerairbag



105





109





100





INSASSEN RICHTIG SCHÜTZEN

17
BEDIENUN
G
RICHTIG FAHREN

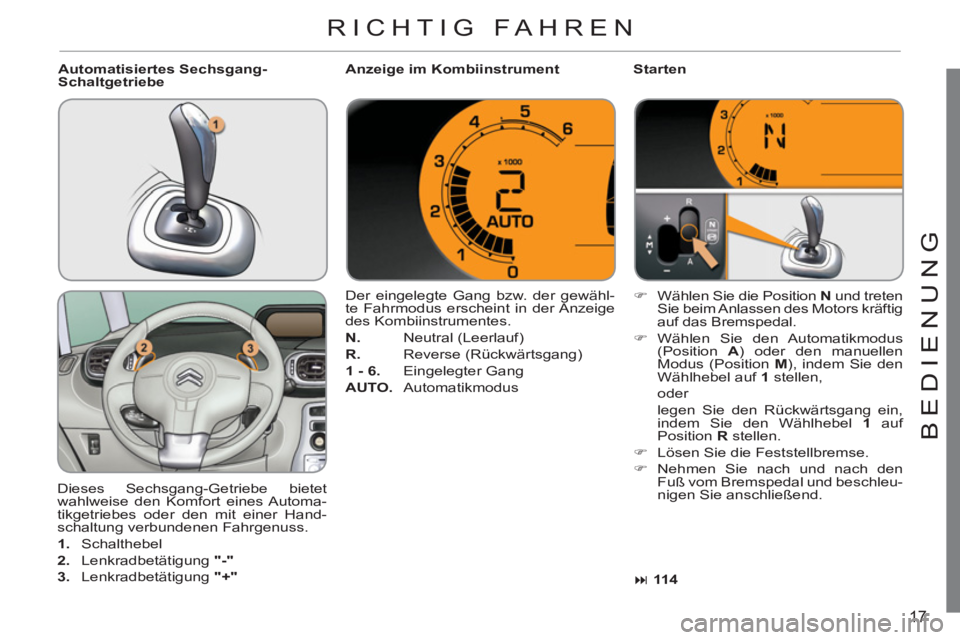

Dieses Sechsgang-Getriebe bietet
wahlweise den Komfort eines Automa-
tikgetriebes oder den mit einer Hand-
schaltung verbundenen Fahrgenuss.


1.
Schalthebel

2.
Lenkradbetätigung "-"


3.
Lenkradbetätigung "+"


Der eingelegte Gang bzw. der gewähl-
te Fahrmodus erscheint in der Anzeige
des Kombiinstrumentes.

N.
Neutral (Leerlauf)

R.
Reverse (Rückwärtsgang)

1 - 6.
Eingelegter Gang

AUTO.
Automatikmodus

)
Wählen Sie die Position N
und treten
Sie beim Anlassen des Motors kräftig
auf das Bremspedal.

)
Wählen Sie den Automatikmodus
(Position A
) oder den manuellen
Modus (Position M
), indem Sie den
Wählhebel auf 1
stellen,
oder
legen Sie den Rückwärtsgang ein,
indem Sie den Wählhebel 1
auf
Position R
stellen.

)
Lösen Sie die Feststellbremse.

)
Nehmen Sie nach und nach den
Fuß vom Bremspedal und beschleu-
nigen Sie anschließend.
Automatisiertes Sechsgang-
Schaltgetriebe
Anzeige im Kombiinstrument
Starten



11 4

18
Das System wird automatisch
bei jedem Neustart mit dem
Schlüssel wieder aktiviert.
Schalten Sie vor jeder Tankauf-
füllung oder vor Arbeiten im Mo-
torraum die Zündung unbedingt
mit dem Schlüssel aus.

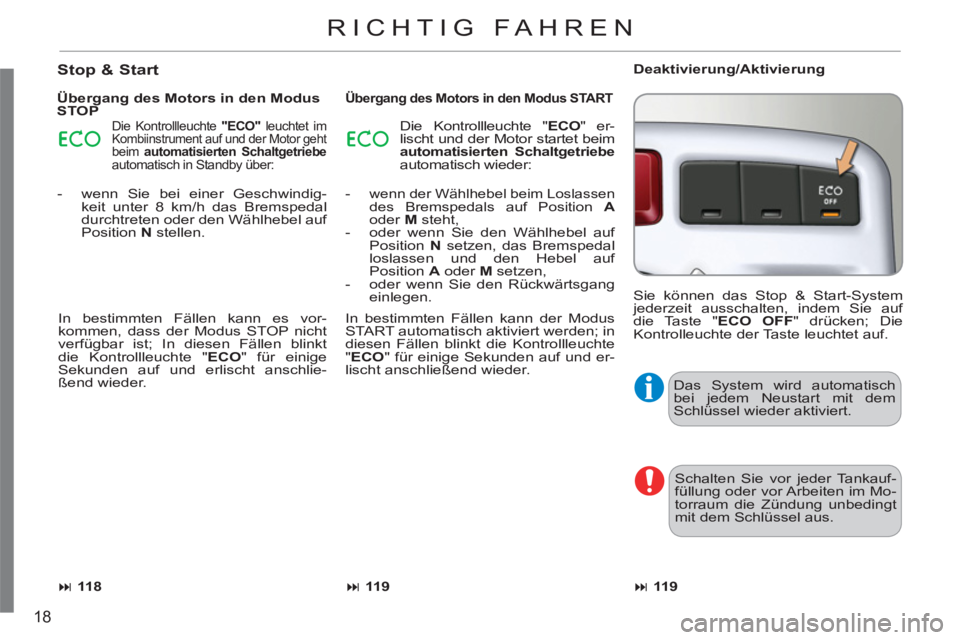

RICHTIG FAHREN
Übergang des Motors in den Modus
STOP


-
wenn der Wählhebel beim Loslassen
des Bremspedals auf Position A

oder M
steht,


- oder wenn Sie den Wählhebel auf
Position N
setzen, das Bremspedal
loslassen und den Hebel auf
Position A
oder M
setzen,

- oder wenn Sie den Rückwärtsgang
einlegen.

Stop & Start

Die Kontrollleuchte "ECO"
leuchtet im Kombiinstrument auf und der Motor geht beim automatisierten Schaltgetriebe
automatisch in Standby über:



- wenn Sie bei einer Geschwindig-
keit unter 8 km/h das Bremspedal
durchtreten oder den Wählhebel auf
Position N
stellen.

Übergang des Motors in den Modus START

Die Kontrollleuchte " ECO
" er-
lischt und der Motor startet beim
automatisierten Schaltgetriebe
automatisch wieder:
In bestimmten Fällen kann es vor-
kommen, dass der Modus STOP nicht
verfügbar ist; In diesen Fällen blinkt
die Kontrollleuchte " ECO
" für einige
Sekunden auf und erlischt anschlie-
ßend wieder.



11 8

In bestimmten Fällen kann der Modus
START automatisch aktiviert werden; in
diesen Fällen blinkt die Kontrollleuchte
" ECO
" für einige Sekunden auf und er-
lischt anschließend wieder.



11 9


Deaktivierung/Aktivierung
Sie können das Stop & Start-System
jederzeit ausschalten, indem Sie auf
die Taste " ECO OFF
" drücken; Die
Kontrolleuchte der Taste leuchtet auf.



11 9
