1
29

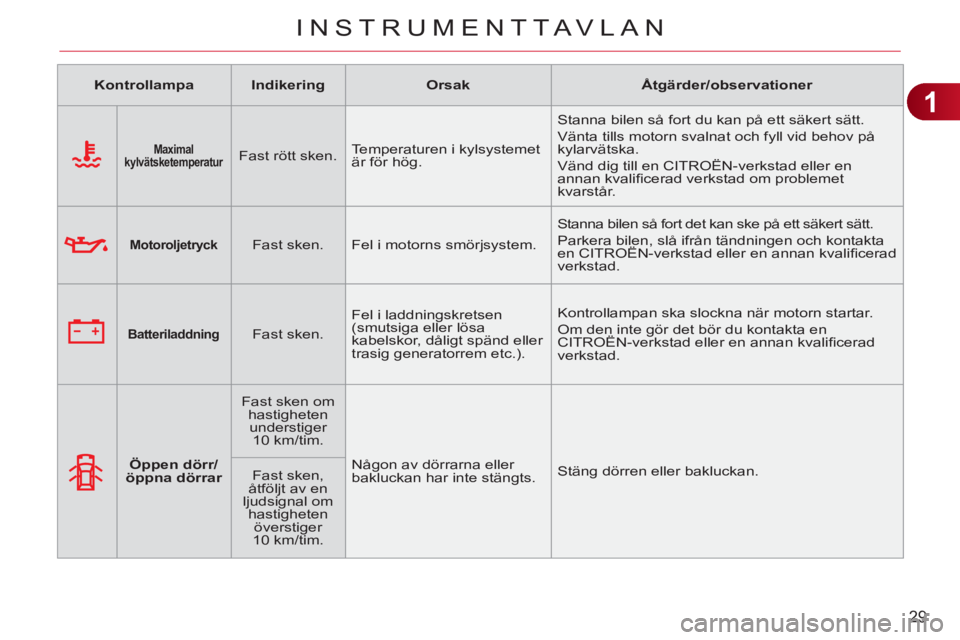

INSTRUMENTTAVLAN


Kontrollampa



Indikering



Orsak



Åtgärder/observationer








Maximal
kylvätsketemperatur


Fast rött sken. Temperaturen i kylsystemet
är för hög. Stanna bilen så fort du kan på ett säkert sätt.
Vänta tills motorn svalnat och fyll vid behov på
kylarvätska.
Vänd dig till en CITROËN-verkstad eller en
annan kvalifi cerad verkstad om problemet
kvarstår.






Motoroljetryck


Fast sken. Fel i motorns smörjsystem. Stanna bilen så fort det kan ske på ett säkert sätt.
Parkera bilen, slå ifrån tändningen och kontakta
en CITROËN-verkstad eller en annan kvalifi cerad
verkstad.






Batteriladdning


Fast sken. Fel i laddningskretsen
(smutsiga eller lösa
kabelskor, dåligt spänd eller
trasig generatorrem etc.). Kontrollampan ska slockna när motorn startar.
Om den inte gör det bör du kontakta en
CITROËN-verkstad eller en annan kvalifi cerad
verkstad.




Öppen dörr/
öppna dörrar


Fast sken om
hastigheten
understiger
10 km/tim.
Någon av dörrarna eller
bakluckan har inte stängts. Stäng dörren eller bakluckan.

Fast sken,
åtföljt av en
ljudsignal om
hastigheten
överstiger
10 km/tim.

1
30
INSTRUMENTTAVLAN


Kontrollampa



Indikering



Orsak



Åtgärder/observationer







Krockkuddar


Tillfälligt.

Lyser i några sekunder och
släcks när tändningen sätts på. Ska slockna när motorn startar.
Kontakta en CITROËN-verkstad eller en annan
kvalifi cerad verkstad om den inte gör det.

Fast sken. Fel i ett airbagsystem
eller de pyrotekniska
bältessträckarna. Låt en CITROËN-verkstad eller en annan
kvalifi cerad verkstad kontrollera systemet.






Bältespåminnare
för framsätet



Med fast
och därefter
blinkande
sken, åtföljt av
en ljudsignal. Förarens och/eller
frampassagerarens bälte är
inte fastspänt.
Dra fram bältet och skjut in låstungan i bälteslåset.



Bältespåminnare
för baksätet



Med fast
och därefter
blinkande
sken, åtföljt av
en ljudsignal. En eller fl era
bakpassagerares bälte är
inte fastspänt.



Servostyrning
Fast sken. Servostyrningen är felaktig. Kör försiktigt med låg hastighet.
Låt din CITROËN-verkstad eller en annan
kvalifi cerad verkstad kontrollera systemet.

1
INSTRUMENTTAVLAN
Serviceindikator
System som informerar föraren om hur
lång tid som återstår till nästa service-
besök, enligt tillverkarens servicepro-
gram.
Denna tidpunkt beräknas från och med
den senaste nollställningen av indika-
torn. Den fastställs med hjälp av två pa-
rametrar:


- körsträcka som tillryggalagts,

- den tid som förfl utit sedan det se-
naste servicebesöket.
Några sekunder efter att tändningen
slagits på släcks nyckelsymbolen

och vägmätaren återgår till sin normala
funktion. Displayen visar då mätarställ-
ningen och trippmätaren.
Under 1 000 km kvar till nästa
service

Exempel:
900 km återstår före nästa
service.
När tändningen slås på och under några
sekunder visar displayen:
Några sekunder efter att tändningen
slagits på återgår vägmätaren till sin
normala funktion. Nyckelsymbolen
fortsätter att lysa
för att upplysa dig
om att nästa servicebesök är nära fö-
restående.
Mellan 1 000 och 3 000 km kvar till
nästa service
När tändningen slås på och under några
sekunder visas nyckeln som symboliserar
servicearbeten. På raden som visar mä-
tarställningen anges hur många kilometer
som återstår till nästa servicebesök.

Exempel:
2 800 km återstår före nästa
service.
Vid påslagning av tändningen och under
några sekunder visar displayen:

Över 3 000 km kvar till nästa service
När tändningen slås på visas ingen ser-
viceinformation i displayen.

1
INSTRUMENTTAVLAN
Om du vill koppla ur batteriet
efter detta ingrepp bör du låsa
bilen och vänta i minst fem mi-
nuter, så att nollställningen hin-
ner registreras.






Nollställning av serviceindikatorn
Efter varje servicebesök ska servicein-
dikatorn nollställas.
Gör så här:


)
slå av tändningen,

)
tryck på knappen för nollställning av
trippmätaren och håll den intryckt,

)
slå på tändningen, mätardisplayen
börjar räkna ned,

)
då displayen visar "=0"
släpper du
upp knappen, nyckelsymbolen för-
svinner.
Den körsträcka som återstår till
ett servicebesök kan vägas mot
tidsfaktorn, beroende på föra-
rens körvanor.
Därför kan nyckelsymbolen även
tändas först när du har passerat
tidpunkten för servicebesöket
vid två år.

Serviceintervallet har passerats
Varje gång som tändningen slås på och
under några sekunder blinkar nyckel-
symbolen
för att påminna dig om att
servicebesöket nu måste ske snarast.

Exempel:
Du har kört 300 km längre än
vad som anges i serviceschemat.
När tändningen slås på och under några
sekunder visar displayen:
Några sekunder efter att tändningen
slagits på återgår vägmätaren till sin
normala funktion. Nyckelsymbolen
fortsätter att lysa
.
Visa serviceinformation
Du kan när som helst visa serviceinfor-
mationen.


)
Tryck på knappen för nollställning
av trippmätaren.
Serviceinformationen visas i några
sekunder och försvinner sedan.

1
33
INSTRUMENTTAVLAN
Den här nivåkontrollen är en-
dast giltig om bilen har stått på
plan mark med motorn avstängd
i mer än 30 minuter.
Indikator för motoroljenivån
Informerar föraren om oljenivån i mo-
torn är korrekt eller inte.
Denna information visas i några sekun-
der när tändningen slås på, efter infor-
mationen om service.
Korrekt oljenivå

För lite olja
Fel på nivåmätaren

Manuell mätsticka
Brist på olja indikeras av att "OIL"
blin-
kar, servicelampan tänds, en ljudsignal
hörs och ett meddelande visas på multi-
funktionsdisplayen.
Om oljebristen bekräftas av en kontroll
med den manuella mätstickan måste du
genast fylla på olja, för att undvika mo-
torskador. Fel indikeras av att "OIL--"
blinkar.
Vänd dig till en CITROËN-verkstad eller
en annan kvalifi cerad verkstad.
Se kapitlet "Kontroller" för att lokalisera
den manuella mätstickan och läsa om
oljepåfyllning för din motor.
Det fi nns 2 nivåmärken på
mätstickan:


- A
= max. Överskrid ald-
rig denna nivå (risk för
motorskada).

- B
= min. Fyll på genom
oljepåfyllningslocket,
med olja anpassad till
motortypen i bilen.

1
34
INSTRUMENTTAVLAN
Vägmätare
System som visar den totala körsträckan
under fordonets livstid.
Belysningsreostat
System som används för att ställa in
ljusstyrkan på förarplatsen manuellt, i
förhållande till hur starkt ljuset är ute.
Vägmätaren och trippmätaren visas i
trettio sekunder vid frånslagning av tänd-
ningen, vid öppning av förardörren samt
vid låsning och upplåsning av bilen.

Använd konfi gurationsmenyn för
att ändra avståndsenheten (km
eller miles) så att du följer reg-
lerna i det land du befi nner dig.
System som mäter en sträcka som bi-
len körts sedan mätaren nollställdes av
föraren.

Inkoppling
Då ljusen är tända:


)
tryck på knappen för att ändra ljus-
styrkan på förarplatsen,

)
så fort belysningen har nått önskad
ljusstyrka ska knappen släppas.


Urkoppling
Då ljusen är släckta eller om de står i
varselljusläget är en tryckning på knap-
pen verkningslös.

Tr ippmätare



)
Med tändningen påslagen trycker du
på knappen tills enbart nollor visas.

2
35
MULTIFUNKTIONSDISPLAYER
Visning på display

Displayen visar följande information:


- tid,

- datum,

- utetemperatur (blinkar vid risk för
halt väglag),

- kontroll av öppningsbara delar (dörrar,
bagagelucka, ...),

- färddator (se i slutet av kapitlet).
Varningsmeddelanden eller information
kan visas tillfälligt och kan raderas med
hjälp av "ESC"
-knappen.
MONOKROM DISPLAY A (UTAN BILRADIO) Reglage
Huvudmeny

Det fi nns tre knappar för att styra dis-
playen:


- "ESC"
för att avbryta pågående
funktion,

- "MENU"
för att bläddra fram menyer
eller undermenyer,

- "OK"
för att välja önskad meny eller
undermeny.


)
Tryck på "MENU"
-knappen för att
bläddra fram de olika menyerna i
huvudmenyn
:


- bilens konfi guration,

- alternativ,

- displayinställningar,

- språk,

- enheter.

)
tryck på knappen "OK"
för att välja
önskad meny.

2
36
MULTIFUNKTIONSDISPLAYER

Bilens konfi gurering

Alternativ
Då du har valt menyn "Options" kan du
starta en diagnos av de olika systemens
status (aktiv, inaktiv, felaktig).
Språk
Då du har valt menyn "Languages"
kan du byta menyspråket på displayen
(Français, Italiano, Nederlands, Portugues, Portugues-Brasil, Türkce, Deutsch,
English, Espanol).
Displayinställningar
Då du har valt menyn "Display adjust"
(displayinställningar) kan du ändra föl-
jande inställningar:


- år,

- månad,

- dag,

- timme,

- minuter,

- läge 12 eller 24 timmar.
Enheter
Då du har valt menyn "Units" kan du ändra
enheterna för följande parametrar:


- temperatur (°C eller °F),

- bränsleförbrukning (l/100 km, mpg
eller km/l).



)
efter att ha valt en inställning trycker
du på knappen "OK"
för att ändra
dess värde.

)
vänta ca tio sekunder (inga knapp-
tryckningar) så att ändringen regist-
reras eller tryck på knappen "ESC"

för att avbryta.
Därefter återgår displayen till att visa
aktuell funktion.

Då du har valt menyn "Vehicle confi g"
kan du koppla in eller ur följande funk-
tioner:


- bakrutetorkare som startar när back-
växeln läggs i (se kapitlet "Sikt"),

-
follow-me-home-belysning (se kapitlet
"Sikt"),


Om enheterna för bränsleför-
brukning ändras till mpg, kommer
all information på instrumenttav-
lan som hör ihop med hastighe-
ter och sträckor att visas i miles.
Av säkerhetsskäl måste föraren
stanna bilen innan det går att
göra några inställningar på
multifunktionsdisplayen.

2
37
MULTIFUNKTIONSDISPLAYER
MONOKROM DISPLAY A Reglage

Visning på displayen

Displayen visar följande information:


- tid,

- datum,

- utetemperatur (blinkar vid risk för
halt väglag),

- kontroll av öppningsbara delar (dörrar,
bagagelucka...),

- olika ljudkällor (radio, CD-spelare...),

- färddatorn (se i slutet av kapitlet).
Varningsmeddelanden eller information
kan visas tillfälligt och kan raderas med
hjälp av "ESC"
-knappen,


Huvudmeny



)
Tryck på "MENU"
-knappen för att
komma till huvudmenyn
och tryck
sedan på knappen "
" eller "
" för
att bläddra fram de olika menyerna:


- radio med CD-spelare,

- bilens konfi gurering,

- alternativ,

- displayinställningar,

- språk,

- enheter.

)
Tryck på "OK"
-knappen för att välja
önskad meny. På bilradiopanelen kan du:


)
trycka på "MENU"
-knappen för att
komma till huvudmenyn
,

)
trycka på knappen "
" eller "
" för
att bläddra fram olika alternativ på
displayen,

)
trycka på "MODE"
-knappen för att
byta funktionsläge (färddator, ljud-
källa, ...),

)
trycka på knappen "
" eller "
" för
att ändra ett inställningsvärde,

)
trycka på "OK"
-knappen för att be-
kräfta,
eller

)
trycka på "ESC"
-knappen för att av-
bryta.

Radio med CD-spelare
Då bilradion är påslagen och du har valt
menyn "Radio-CD", kan du koppla in el-
ler ur de funktioner som är förknippade
med radion (stationsföljning med RDS,
REG-läge) eller med CD-spelaren (in-
troscan, slumpmässig avspelning, re-
petition av CD).
Ytterligare detaljer om funktionen
"Radio-CD" hittar du i bilradioavsnittet
under rubriken "Audio och telematik".

2
38
MULTIFUNKTIONSDISPLAYER
Om enheterna för bränsle-
förbrukning ändras till mpg,
kommer all information på färg-
displayen som rör hastighet och
sträckor att visas i miles.
Displayinställningar
Då du har valt menyn "Display adjust"
kan du ändra följande inställningar:


- år,

- månad,

- dag,

- timme,

- minuter,

- läge 12 eller 24 timmar.
Språk
Då du har valt menyn "Languages"
kan du byta menyspråket på display-
en (Français, Italiano, Nederlands,
Portugues, Portugues-Brasil, Türkce,
Deutsch, English, Espanol).

Enheter
Då du har valt menyn "Units" kan du ändra
enheterna för följande parametrar:


- temperatur (°C eller °F),

- bränsleförbrukning (l/100 km, mpg
eller km/l).


)
Efter att ha valt en inställning trycker
du på knappen "
" eller "
" för att
ändra dess värde.

)
Tryck på knappen "
" eller "
" för
att gå antingen till föregående eller
till följande inställning.

)
Tryck på "OK"
-knappen för att re-
gistrera ändringen och gå tillbaka till
den aktuella visningen eller tryck på
"ESC"
-knappen för att avbryta.



Bilens konfi gurering


Alternativ
Då du har valt menyn "Options" kan du
starta en diagnos av de olika systemens
status (aktiv, inaktiv, felaktig). Då du har valt menyn "Vehicle confi g"
kan du koppla in eller ur följande funk-
tioner:


- bakrutetorkare som startar när back-
växeln läggs i (se kapitlet "Sikt"),

- follow-me-home-belysning (se kapitlet
"Sikt"),

Av säkerhetsskäl måste föraren
stanna bilen före alla inställning-
ar på multifunktionsdisplayen.
