CITROEN C3 PICASSO 2012 InstruktionsbÖcker (in Swedish)

19
S
NABB
G
UID
E

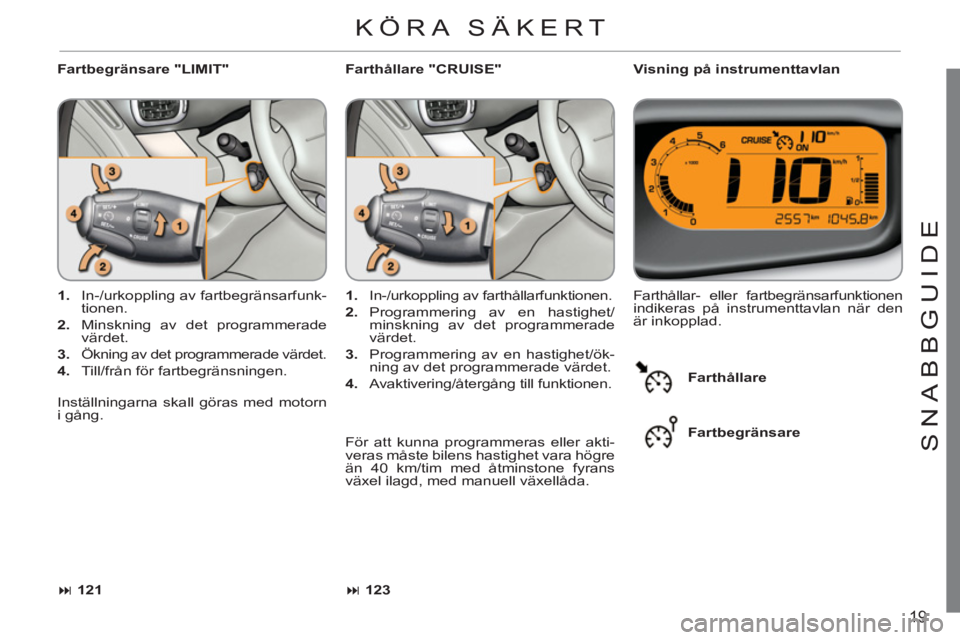

Fartbegränsare "LIMIT"
Visning på instrumenttavlan


1.
In-/urkoppling av fartbegränsarfunk-
tionen.

2.
Minskning av det programmerade
värdet.

3.
Ökning av det programmerade värdet.

4.
Till/från för fartbegränsningen. Farthållar- eller fartbegränsarfunktionen
indikeras på instrumenttavlan när den
är inkopplad.

1.
In-/urkoppling av farthållarfunktionen.

2.
Programmering av en hastighet/
minskning av det programmerade
värdet.

3.
Programmering av en hastighet/ök-
ning av det programmerade värdet.

4.
Avaktivering/återgång till funktionen.
Farthållare "CRUISE"



123





121

För att kunna programmeras eller akti-
veras måste bilens hastighet vara högre
än 40 km/tim med åtminstone fyrans
växel ilagd, med manuell växellåda. Inställningarna skall göras med motorn
i gång.
Farthållare


Fartbegränsare





KÖRA SÄKERT

20
ECODRIVING
EcoDriving (miljövänlig körning) består av fl era rutiner i vardagen som innebär att bilisten kan optimera bränsleförbruk-
ningen och utsläppen av koldioxid (CO
2).
Optimera användningen avväxellådan

Med en manuell växellåda ska du star-
ta mjukt, omedelbart växla till en högre
växel och välja en körning där du gan-
ska snabbt lägger i en högre växel. Om
din bil är utrustad med en växlingsindi-
kator uppmanas du att växla upp. Följ
uppmaningen om den visas på instru-
menttavlan.

Med en automatisk eller elstyrd ma-
nuell växellåda ska du behålla läget
Drive "D"
eller Auto "A"
, beroende på
typ av väljarspak, och undvika att tram-
pa hårt eller häftigt på gaspedalen.



Respektera säkerhetsavståndet mel-
lan bilarna, använd hellre motorbroms
än bromspedalen, trampa gradvis ned
gaspedalen. Detta körsätt bidrar till att
minska bränsleförbrukningen, reducera
koldioxidutsläppen och dämpa trafi k-
bullret.

När trafi ken fl yter och om du har reg-
laget "Cruise" på ratten, kan du välja
att använda farthållaren från och med
40 km/tim.

Lär dig använda den elektriskautrustningen


Om det är alltför varmt i passagerarut-
rymmet ska du vädra innan du ger dig
av genom att veva ned rutorna eller
öppna ventilationsmunstyckena, innan
du använder luftkonditioneringen.
I en hastighet över 50 km/tim, ska du
veva upp rutorna och lämna ventila-
tionsmunstyckena öppna.
Tänk på att använda den utrustning
som gör det möjligt att sänka tempe-
raturen i passagerarutrymmet (gardin
framför taklucka, solskydd etc.).
Stäng av luftkonditioneringen, om inte
regleringen sker automatiskt, när tem-
peraturen sjunkit till önskad komfort-
temperatur.
Stäng av defrosterreglagen, om de inte
styrs automatiskt.
Stäng snarast möjligt av reglaget för
eluppvärmt säte.
Kör inte med dimstrålkastare eller dim-
bakljus tända när siktförhållandena är
tillfredsställande.

Undvik att låta motorn vara igång, sär-
skilt på vintern, innan du lägger i 1:an.
Bilen värms upp snabbare under färd.

Om du som passagerare undviker att
oavbrutet använda mediaspelare (fi lm,
musik, videospel etc.) bidrar du till att
begränsa elförbrukningen och därmed
även bränsleförbrukningen.
Koppla ur bärbara apparater innan du
lämnar bilen.

21

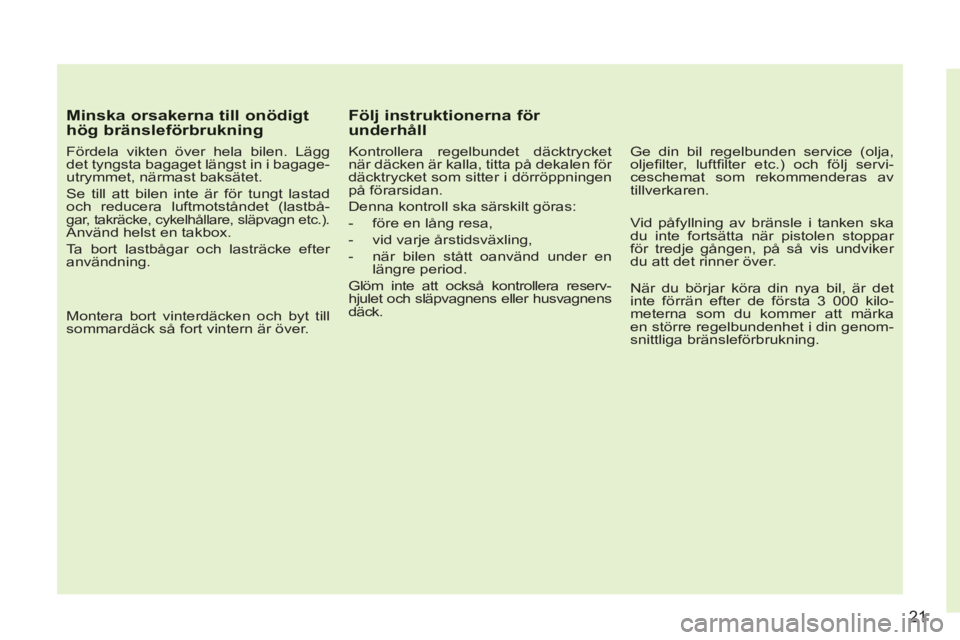

Minska orsakerna till onödigthög bränsleförbrukning

Fördela vikten över hela bilen. Lägg
det tyngsta bagaget längst in i bagage-
utrymmet, närmast baksätet.
Se till att bilen inte är för tungt lastad
och reducera luftmotståndet (lastbå-
gar, takräcke, cykelhållare, släpvagn etc.). Använd helst en takbox.
Ta bort lastbågar och lasträcke efter
användning.

Montera bort vinterdäcken och byt till
sommardäck så fort vintern är över.

Följ instruktionerna för underhåll


Kontrollera regelbundet däcktrycket
när däcken är kalla, titta på dekalen för
däcktrycket som sitter i dörröppningen
på förarsidan.
Denna kontroll ska särskilt göras:


- före en lång resa,

- vid varje årstidsväxling,

- när bilen stått oanvänd under en
längre period.
Glöm inte att också kontrollera reserv-
hjulet och släpvagnens eller husvagnens
däck.
Ge din bil regelbunden service (olja,
oljefi lter, luftfi lter etc.) och följ servi-
ceschemat som rekommenderas av
tillverkaren.



Vid påfyllning av bränsle i tanken ska
du inte fortsätta när pistolen stoppar
för tredje gången, på så vis undviker
du att det rinner över.

När du börjar köra din nya bil, är det
inte förrän efter de första 3 000 kilo-
meterna som du kommer att märka
en större regelbundenhet i din genom-
snittliga bränsleförbrukning.

1
22
INSTRUMENTTAVLAN
INSTRUMENTTAVLA BENSIN - DIESEL
Panel där du fi nner mätartavla, multifunktionsdisplay och kontrollampor som indi-
kerar olika funktioner i bilen.


1.
Varvräknare.

Anger motorns varvtal (x 1 000 v/min
eller rpm).

2.
Varvräknardel som visar när du be-
höver växla upp.

3.
Fartbegränsare

eller
Farthållare.

(km/tim eller mph)

4.
Kontrollampa för elstyrt barnlås.

Indikerar under några sekunder om
det elstyrda barnlåset är inkopplat (ur-
koppling av rutor och dörrar bak).

Digital genomskinlig mätartavla

På denna bildskärm visas varning- och
informationsmeddelanden.


Multifunktionsdisplay

Visningsområde för kontrollampor

Här fi nns kontrollampor som indikerar
olika funktioner i bilen.


Knapp för nollställning avmätare.

Med den kan du nollställa den valda
funktionen (trippmätare eller servicein-
dikator).


Knapp för belysning i
instrumenttavla.
Här ställer du in ljusstyrkan på förarplatsen.

Ytterligare information hittar du
i avsnitten om de berörda knap-
parna eller funktionerna och till-
hörande visning.
5.
Bränslenivå.

Anger mängden bränsle som fi nns
kvar i tanken.

6.
Bilens hastighet.

Visar bilens hastighet under färd
(km/h eller mph).

7.
Trippmätare.

(km eller miles)

8.
Serviceindikator.

(km eller miles) och därefter,
Mätarställning.

(km eller miles)

9.
Indikator för motoroljenivå.

1
23
INSTRUMENTTAVLAN
Vissa kontrollampor kan uppvisa
båda indikeringstyperna. Det är
bara med ledning av bilens ak-
tuella funktionsläge som det går
att sluta sig till om situationen är
normal eller om ett fel har upp-
stått.
Kontrollampor

Informerar föraren när ett system aktiveras (kontrollampor) eller när ett fel uppstår (varningslampor).

Tillhörande varningar
När vissa kontrollampor tänds hörs samtidigt en ljudsignal och ett meddelande
visas på multifunktionsdisplayen.
Kontrollampan kan antingen lysa med fast sken eller blinka.

Kontrollampor för aktiverad funktion
Om någon av följande kontrollampor tänds betyder det att motsvarande system
har aktiverats.

När tändningen sätts på

Vissa varningslampor tänds i några sekunder när tändningen slås på.
Så fort motorn startar skall dessa lampor slockna igen.
Slå upp och läs om den berörda varningslampan innan du kör iväg, om den inte slocknar.



Kontrollampa



Indikering



Orsak



Åtgärder/observationer






Blinkers,
vänster


Blinkar med
ljudsignal. Belysningsreglaget förs
nedåt.




Blinkers,
höger


Blinkar med
ljudsignal. Belysningsreglaget förs
uppåt.





Positionsljus


Fast sken. Belysningsreglaget är ställt
på "Positionsljus".





Halvljus


Fast sken. Belysningsreglaget står i
läget "Halvljus".





Helljus


Fast sken. Belysningsreglaget dras mot
dig. Dra i reglaget för att återgå till halvljus.

1
24
INSTRUMENTTAVLAN


Kontrollampa



Indikering



Orsak



Åtgärder/observationer








Dimstrålkastare
fram


Fast sken. Dimstrålkastarna fram är
aktiverade. Vrid ringen på reglaget bakåt två gånger för att
avaktivera dimstrålkastarna.





Dimljus bak


Fast sken. Dimljusen bak är
aktiverade. Vrid ringen på reglaget bakåt för att avaktivera
dimljusen.




Glödning
dieselmotor


Fast sken. Tändlåset står i det 2:a
läget (tändningsläget). Vänta tills lampan släcks innan du startar.
Visningstiden beror på klimatförhållandena.






Parkeringsbroms


Fast sken. Parkeringsbromsen är
åtdragen eller dåligt lossad. Lossa parkeringsbromsen så att lampan släcks,
med foten på bromspedalen.
Följ säkerhetsföreskrifterna.
Ytterligare information om parkeringsbromsen
fi nns i kapitlet "Körning".




Kylarvätskans
temperatur


Fast blått
sken. När motorn startas indikerar
den att motorn är kall. Efter några minuters körning släcks indikeringen
när motorns temperatur är normal.
Skydda motorn genom att inte belasta den för
kraftigt så länge kontrollampan inte har släckts.



Stop & Start


Fast sken. Om bilen har stannat
(rödljus, stopp, köbildning),
har Stop & Start-systemet
ställt motorn i STOP-läge. Kontrollampan släcks och motorn startar
automatiskt igen i START-läget, när du vill köra
iväg.

Blinkar några
sekunder och
släcks sedan. STOP-läget är för tillfället
inte tillgängligt.
eller
START-läget aktiveras
automatiskt. Se kapitlet "Körning - Stop & Start" för särskild
information om STOP- och START-funktionen.

1
25
INSTRUMENTTAVLAN

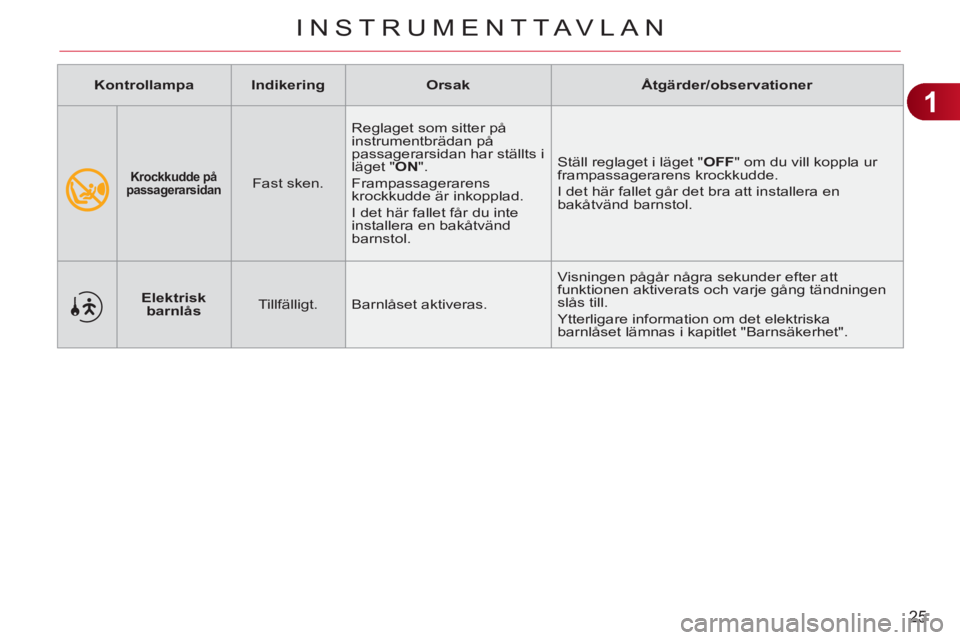

Krockkudde på
passagerarsidan
Fast sken. Reglaget som sitter på
instrumentbrädan på
passagerarsidan har ställts i
läget " ON
".
Frampassagerarens
krockkudde är inkopplad.
I det här fallet får du inte
installera en bakåtvänd
barnstol. Ställ reglaget i läget " OFF
" om du vill koppla ur
frampassagerarens krockkudde.
I det här fallet går det bra att installera en
bakåtvänd barnstol.

Kontrollampa



Indikering



Orsak



Åtgärder/observationer




Elektrisk
barnlås


Tillfälligt. Barnlåset aktiveras. Visningen pågår några sekunder efter att
funktionen aktiverats och varje gång tändningen
slås till.
Ytterligare information om det elektriska
barnlåset lämnas i kapitlet "Barnsäkerhet".

1
26
INSTRUMENTTAVLAN










Lampor som indikerar urkoppling
Om någon av dessa kontrollampor tänds bekräftar det en avsiktlig urkoppling av motsvarande system.
Detta kan åtföljas av en ljudsignal och ett meddelande på multifunktionsdisplayen.



Kontrollampa



Indikering



Orsak



Åtgärder/observationer








Krockkudde på
passagerarsidan


Fast sken. Reglaget som fi nns
på passagerarsidan i
instrumentbrädan ställs i
läge " OFF
".
Passagerarens
frontkrockkudde är urkopplad.
I det här läget kan du
installera en bakåtvänd
barnstol. Ställ reglaget på " ON
" för att aktivera
passagerarens frontkrockkudde. I det här läget
får ingen bakåtvänd barnstol monteras här.





ESP/ASR


Fast sken. Knappen i mitten av
instrumentbrädan
är aktiverad. Dess
kontrollampa lyser.
ESP/ASR är avaktiverat.
ESP: antisladdsystem.
ASR: antispinnsystem. Tryck på knappen för att aktivera
ESP/ASR-systemet. Kontrollampan släcks.
ESP/ASR-systemet aktiveras automatiskt då
bilen startas.
Om systemet kopplas ur, återaktiveras det
automatiskt från cirka 50 km/tim.

1
INSTRUMENTTAVLAN










Varningslampor
Om någon av följande lampor tänds
med motorn i gång eller under färd be-
tyder det att ett fel uppstått, som kräver
en åtgärd från förarens sida. Om det uppstår ett fel som leder till att en varningslampa tänds ska du läsa
det åtföljande meddelandet på multifunktionsdisplayen.
Tveka inte att kontakta din CITROËN-verkstad eller en annan kvalifi cerad
verkstad om problem uppstår.



Kontrollampa



Indikering



Orsak



Åtgärder/observationer







STOP




Fast sken, ensam eller
i kombination med en
annan varningslampa,
åtföljt av en ljudsignal
och ett meddelande
på displayen.
När den här
varningslampan tänds
har ett allvarligt fel
uppstått i bromssystemet,
servostyrningen,
motoroljetrycket eller
kylvätskans temperatur. Stanna bilen så fort detta kan ske på ett säkert
sätt, eftersom motorn kan komma att stängas av
under färd.
Parkera bilen, slå ifrån tändningen och kontakta
en CITROËN-verkstad eller en annan kvalifi cerad
verkstad.





Service


Tillfälligt, åtföljt av
en ljudsignal och
ett meddelande
på displayen. Mindre avvikelser som
inte har någon specifi k
kontrollampa har uppstått.
Identifi era avvikelsen genom att läsa meddelandet
som visas på displayen, t.ex.:


- motoroljenivån,

- spolarvätskenivån,

- batteriet i fjärrkontrollen,

- lampornas skick,

- igensättning av partikelfi ltret i dieselbilar (se
avsnittet "Kontroller - Partikelfi lter").
Vänd dig till din CITROËN-verkstad eller en annan
kvalifi cerad verkstad när det gäller övriga avvikelser.


Fast sken, åtföljt av
en ljudsignal och ett
meddelande på displayen.
Större avvikelser som
inte har någon specifi k
kontrollampa har uppstått. Identifi era felet genom att läsa meddelandet
som visas på displayen och kontakta alltid en
CITROËN-verkstad eller en annan kvalifi cerad
verkstad.






Bromssystem


Fast sken,
tillsammans med
STOP-lampan. Bromsvätskenivån är för
låg.
Du måste genast stanna bilen på ett så säkert sätt
som möjligt.
Fyll på med en bromsvätska som är godkänd av
CITROËN.
Låt en CITROËN-verkstad eller en annan kvalifi cerad
verkstad kontrollera bromssystemet om problemet kvarstår.

+

Fast sken, åtföljt
av STOP- och
ABS-lampan. Fel i den elektroniska
bromskraftsfördelaren
(REF). Du måste genast stanna bilen på ett så säkert sätt som möjligt.
Låt en CITROËN-verkstad eller en annan kvalifi cerad verkstad
kontrollera systemet.

1
28
INSTRUMENTTAVLAN


Kontrollampa



Indikering



Orsak



Åtgärder/observationer






Låsningsfria
bromsar
(ABS)


Fast sken. Fel i ABS-systemet. Bilens vanliga bromssystem fungerar fortfarande.
Kör i måttlig fart, var försiktig och kontakta
snarast en CITROËN-verkstad eller en annan
kvalifi cerad verkstad.






Antisladd- och
antispinnssystemet
(ESP/ASR)



Blinkar. ESP/ASR-systemet
aktiveras. Systemet optimerar bilens köregenskaper och
förbättrar dess stabilitet.

Fast sken.

Om ESP/ASR inte är urkopplat
(tryckning på knappen och dess
indikeringslampa lyser) har ett fel
uppstått i systemet. Låt en CITROËN-verkstad eller en annan
kvalifi cerad verkstad kontrollera bilen.




Motorns
självdiagnostik



Blinkar. Fel i motorstyrningen. Det fi nns risk för att katalysatorn förstörs.
Låt en CITROËN-verkstad eller en annan
kvalifi cerad verkstad kontrollera bilen.

Fast sken. Fel i avgasreningen. Kontrollampan ska slockna när motorn startar.
Om den inte släcks bör du snarast kontakta en
CITROËN-verkstad eller en annan kvalifi cerad
verkstad.




Låg
bränslenivå


Fast sken. Första gången den tänds
återstår ca 5 liter bränsle
i
tanken. Det är nödvändigt att tanka bilen för att undvika
bränslestopp.
Den här lampan tänds varje gång tändningen
slås till, så länge du inte fyllt på tillräckligt med
bränsle.
Tankens volym: ca 50 liter (bensin) eller 48 liter
(diesel). (Beroende på version: ca 30 liter bensin
eller diesel).
Kör aldrig tills tanken är helt tom, det kan skada
avgasrenings- och insprutningssystemet.
