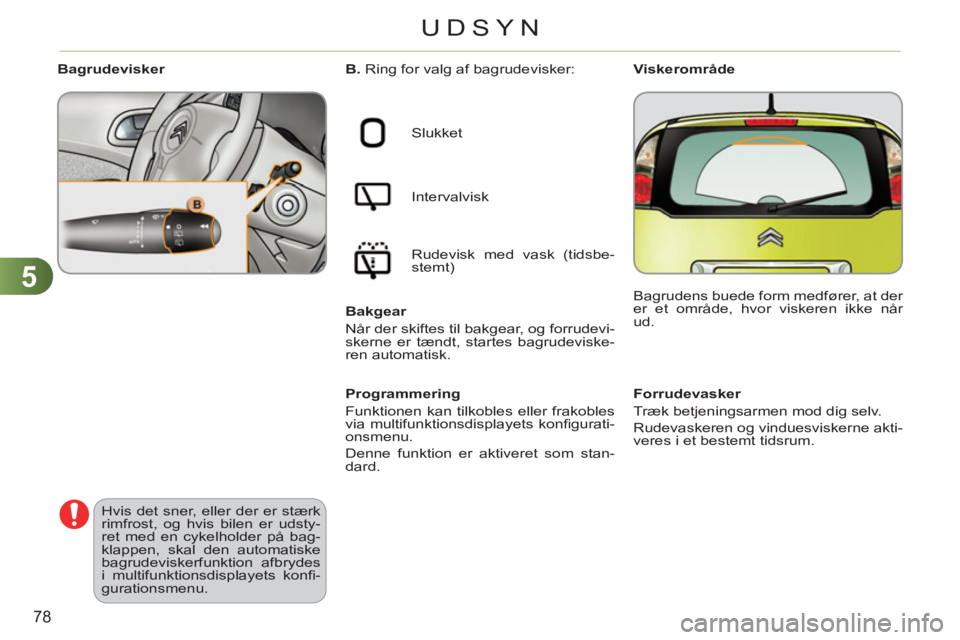

Page 80 of 245
5
78
UDSYN
Forrudevasker
Træk betjeningsarmen mod dig selv.
Rudevaskeren og vinduesviskerne akti-
veres i et bestemt tidsrum.
B.
Ring for valg af bagrudevisker:
Slukket
Intervalvisk
Rudevisk med vask (tidsbe-
stemt)
Bakgear
Når der skiftes til bakgear, og forrudevi-
skerne er tændt, startes bagrudeviske-
ren automatisk.
Programmering
Funktionen kan tilkobles eller frakobles
via multifunktionsdisplayets konfi gurati-
onsmenu.
Denne funktion er aktiveret som stan-
dard.
Bagrudevisker
Hvis det sner, eller der er stærk
rimfrost, og hvis bilen er udsty-
ret med en cykelholder på bag-
klappen, skal den automatiske
bagrudeviskerfunktion afbrydes
i multifunktionsdisplayets konfi -
gurationsmenu.
Viskerområde
Bagrudens buede form medfører, at der
er et område, hvor viskeren ikke når
ud.

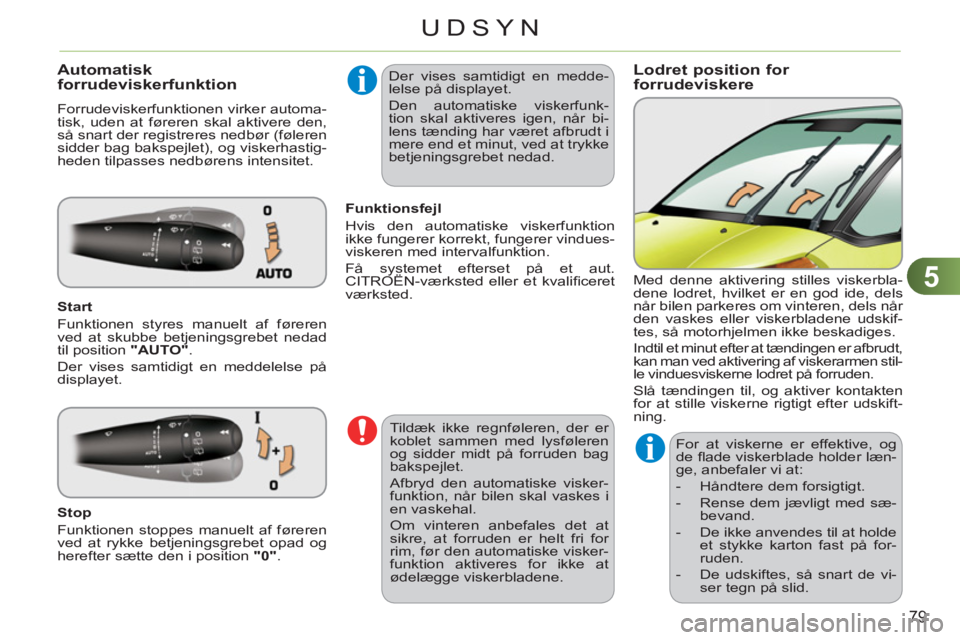

Page 81 of 245
5
79
UDSYN
Lodret position for
forrudeviskere Automatisk
forrudeviskerfunktion
Forrudeviskerfunktionen virker automa-
tisk, uden at føreren skal aktivere den,
så snart der registreres nedbør (føleren
sidder bag bakspejlet), og viskerhastig-
heden tilpasses nedbørens intensitet.
Start
Funktionen styres manuelt af føreren
ved at skubbe betjeningsgrebet nedad
til position "AUTO"
.
Der vises samtidigt en meddelelse på
displayet. Med denne aktivering stilles viskerbla-
dene lodret, hvilket er en god ide, dels
når bilen parkeres om vinteren, dels når
den vaskes eller viskerbladene udskif-
tes, så motorhjelmen ikke beskadiges.
Indtil et minut efter at tændingen er afbrudt,
kan man ved aktivering af viskerarmen stil-
le vinduesviskerne lodret på forruden.
Slå tændingen til, og aktiver kontakten
for at stille viskerne rigtigt efter udskift-
ning.
Tildæk ikke regnføleren, der er
koblet sammen med lysføleren
og sidder midt på forruden bag
bakspejlet.
Afbryd den automatiske visker-
funktion, når bilen skal vaskes i
en vaskehal.
Om vinteren anbefales det at
sikre, at forruden er helt fri for
rim, før den automatiske visker-
funktion aktiveres for ikke at
ødelægge viskerbladene.
Der vises samtidigt en medde-
lelse på displayet.
Den automatiske viskerfunk-
tion skal aktiveres igen, når bi-
lens tænding har været afbrudt i
mere end et minut, ved at trykke
betjeningsgrebet nedad.
Stop
Funktionen stoppes manuelt af føreren
ved at rykke betjeningsgrebet opad og
herefter sætte den i position "0"
.
Funktionsfejl
Hvis den automatiske viskerfunktion
ikke fungerer korrekt, fungerer vindues-
viskeren med intervalfunktion.
Få systemet efterset på et aut.
CITROËN-værksted eller et kvalifi ceret
værksted.
For at viskerne er effektive, og
de fl ade viskerblade holder læn-
ge, anbefaler vi at:
- Håndtere dem forsigtigt.
- Rense dem jævligt med sæ-
bevand.
- De ikke anvendes til at holde
et stykke karton fast på for-
ruden.
- De udskiftes, så snart de vi-
ser tegn på slid.

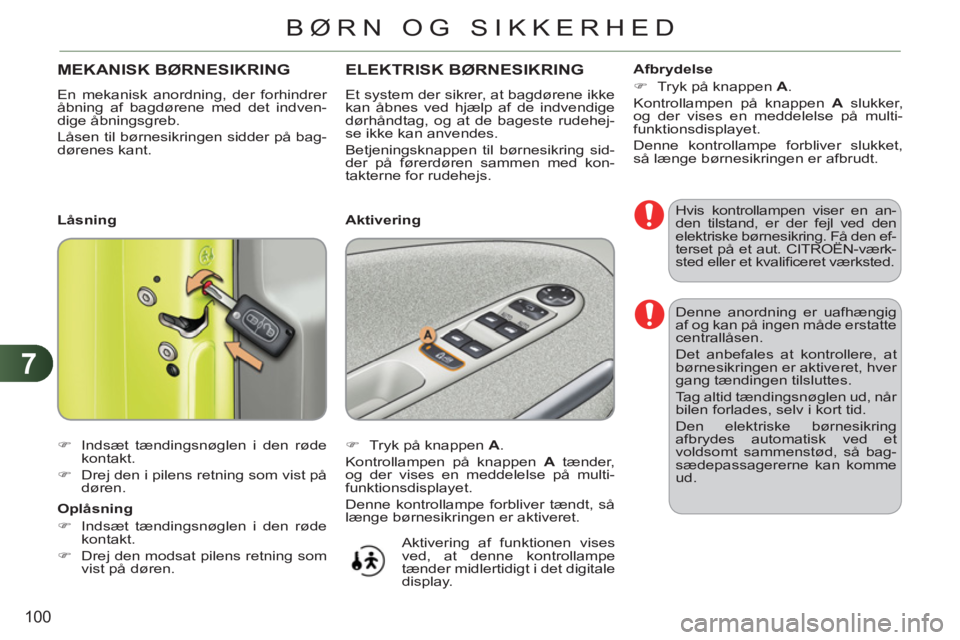

Page 102 of 245
7
100
BØRN OG SIKKERHED
Denne anordning er uafhængig
af og kan på ingen måde erstatte
centrallåsen.
Det anbefales at kontrollere, at
børnesikringen er aktiveret, hver
gang tændingen tilsluttes.
Tag altid tændingsnøglen ud, når
bilen forlades, selv i kort tid.
Den elektriske børnesikring
afbrydes automatisk ved et
voldsomt sammenstød, så bag-
sædepassagererne kan komme
ud.
MEKANISK BØRNESIKRING
En mekanisk anordning, der forhindrer
åbning af bagdørene med det indven-
dige åbningsgreb.
Låsen til børnesikringen sidder på bag-
dørenes kant.
)
Indsæt tændingsnøglen i den røde
kontakt.
)
Drej den i pilens retning som vist på
døren.
ELEKTRISK BØRNESIKRING
Et system der sikrer, at bagdørene ikke
kan åbnes ved hjælp af de indvendige
dørhåndtag, og at de bageste rudehej-
se ikke kan anvendes.
Betjeningsknappen til børnesikring sid-
der på førerdøren sammen med kon-
takterne for rudehejs.
)
Tryk på knappen A
.
Kontrollampen på knappen A
tænder,
og der vises en meddelelse på multi-
funktionsdisplayet.
Denne kontrollampe forbliver tændt, så
længe børnesikringen er aktiveret.
Låsning
Oplåsning
)
Indsæt tændingsnøglen i den røde
kontakt.
)
Drej den modsat pilens retning som
vist på døren.
Aktivering
Afbrydelse
)
Tryk på knappen A
.
Kontrollampen på knappen A
slukker,
og der vises en meddelelse på multi-
funktionsdisplayet.
Denne kontrollampe forbliver slukket,
så længe børnesikringen er afbrudt.
Hvis kontrollampen viser en an-
den tilstand, er der fejl ved den
elektriske børnesikring. Få den ef-
terset på et aut. CITROËN-værk-
sted eller et kvalifi ceret værksted.
Aktivering af funktionen vises
ved, at denne kontrollampe
tænder midlertidigt i det digitale
display.

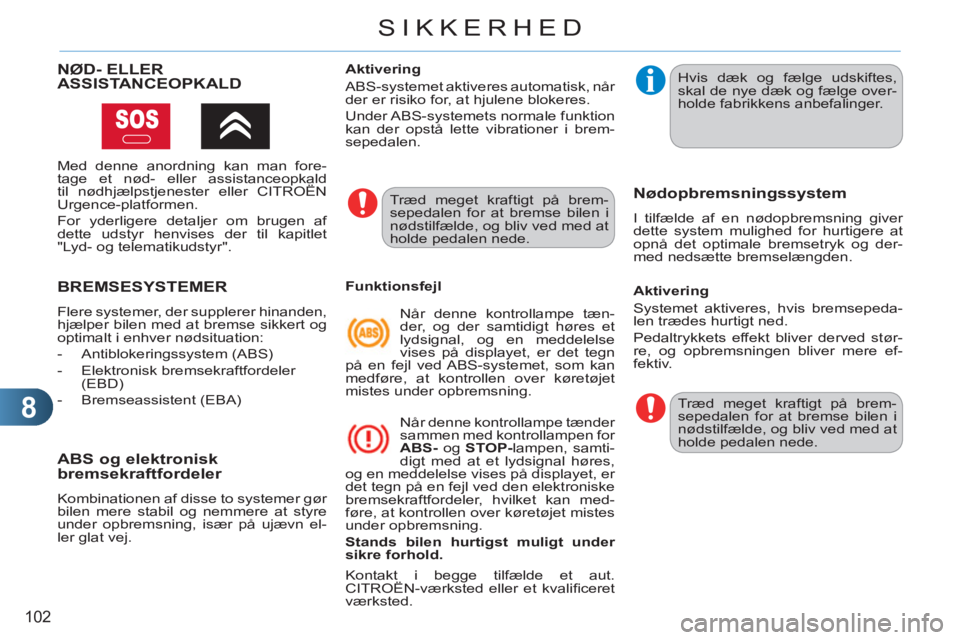

Page 104 of 245
8
102
SIKKERHED
BREMSESYSTEMER
Flere systemer, der supplerer hinanden,
hjælper bilen med at bremse sikkert og
optimalt i enhver nødsituation:
- Antiblokeringssystem (ABS)
- Elektronisk bremsekraftfordeler
(EBD)
- Bremseassistent (EBA)
ABS og elektronisk
bremsekraftfordeler
Kombinationen af disse to systemer gør
bilen mere stabil og nemmere at styre
under opbremsning, især på ujævn el-
ler glat vej.
Træd meget kraftigt på brem-
sepedalen for at bremse bilen i
nødstilfælde, og bliv ved med at
holde pedalen nede.
Hvis dæk og fælge udskiftes,
skal de nye dæk og fælge over-
holde fabrikkens anbefalinger.
Funktionsfejl
Når denne kontrollampe tæn-
der, og der samtidigt høres et
lydsignal, og en meddelelse
vises på displayet, er det tegn
på en fejl ved ABS-systemet, som kan
medføre, at kontrollen over køretøjet
mistes under opbremsning.
Når denne kontrollampe tænder
sammen med kontrollampen for
ABS-
og STOP-
lampen, samti-
digt med at et lydsignal høres,
og en meddelelse vises på displayet, er
det tegn på en fejl ved den elektroniske
bremsekraftfordeler, hvilket kan med-
føre, at kontrollen over køretøjet mistes
under opbremsning.
Stands bilen hurtigst muligt under
sikre forhold.
Nødopbremsningssystem
I tilfælde af en nødopbremsning giver
dette system mulighed for hurtigere at
opnå det optimale bremsetryk og der-
med nedsætte bremselængden.
Aktivering
ABS-systemet aktiveres automatisk, når
der er risiko for, at hjulene blokeres.
Under ABS-systemets normale funktion
kan der opstå lette vibrationer i brem-
sepedalen.
Aktivering
Systemet aktiveres, hvis bremsepeda-
len trædes hurtigt ned.
Pedaltrykkets effekt bliver derved stør-
re, og opbremsningen bliver mere ef-
fektiv.
Kontakt i begge tilfælde et aut.
CITROËN-værksted eller et kvalifi ceret
værksted. Træd meget kraftigt på brem-
sepedalen for at bremse bilen i
nødstilfælde, og bliv ved med at
holde pedalen nede.
NØD- ELLER
ASSISTANCEOPKALD
Med denne anordning kan man fore-
tage et nød- eller assistanceopkald
til nødhjælpstjenester eller CITROËN
Urgence-platformen.
For yderligere detaljer om brugen af
dette udstyr henvises der til kapitlet
"Lyd- og telematikudstyr".

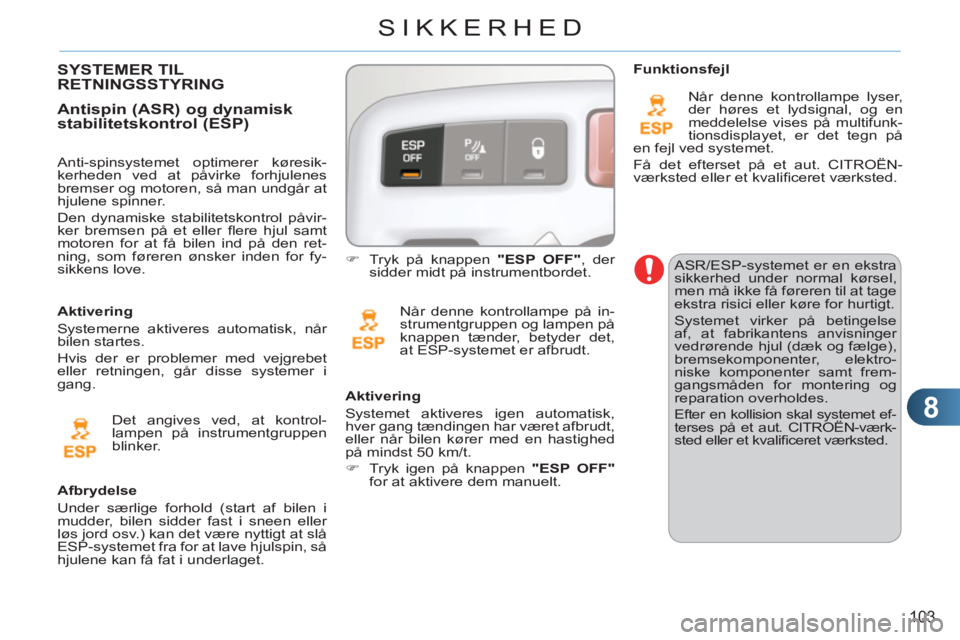

Page 105 of 245
8
103
SIKKERHED
ASR/ESP-systemet er en ekstra
sikkerhed under normal kørsel,
men må ikke få føreren til at tage
ekstra risici eller køre for hurtigt.
Systemet virker på betingelse
af, at fabrikantens anvisninger
vedrørende hjul (dæk og fælge),
bremsekomponenter, elektro-
niske komponenter samt frem-
gangsmåden for montering og
reparation overholdes.
Efter en kollision skal systemet ef-
terses på et aut. CITROËN-værk-
sted eller et kvalifi ceret værksted.
Afbrydelse
Under særlige forhold (start af bilen i
mudder, bilen sidder fast i sneen eller
løs jord osv.) kan det være nyttigt at slå
ESP-systemet fra for at lave hjulspin, så
hjulene kan få fat i underlaget.
)
Tryk på knappen "ESP OFF"
, der
sidder midt på instrumentbordet.
Når denne kontrollampe på in-
strumentgruppen og lampen på
knappen tænder, betyder det,
at ESP-systemet er afbrudt.
Aktivering
Systemet aktiveres igen automatisk,
hver gang tændingen har været afbrudt,
eller når bilen kører med en hastighed
på mindst 50 km/t.
)
Tryk igen på knappen "ESP OFF"
for at aktivere dem manuelt.
Funktionsfejl
Når denne kontrollampe lyser,
der høres et lydsignal, og en
meddelelse vises på multifunk-
tionsdisplayet, er det tegn på
en fejl ved systemet.
Få det efterset på et aut. CITROËN-
værksted eller et kvalifi ceret værksted.
SYSTEMER TILRETNINGSSTYRING
Anti-spinsystemet optimerer køresik-
kerheden ved at påvirke forhjulenes
bremser og motoren, så man undgår at
hjulene spinner.
Den dynamiske stabilitetskontrol påvir-
ker bremsen på et eller fl ere hjul samt
motoren for at få bilen ind på den ret-
ning, som føreren ønsker inden for fy-
sikkens love.
Antispin (ASR) og dynamisk
stabilitetskontrol (ESP)
Det angives ved, at kontrol-
lampen på instrumentgruppen
blinker.
Aktivering
Systemerne aktiveres automatisk, når
bilen startes.
Hvis der er problemer med vejgrebet
eller retningen, går disse systemer i
gang.
Page 106 of 245
8
104
SIKKERHED
Højdejustering
Kontrollampe for ikke spændt/oplåst
sikkerhedssele
Låsning
)
Træk i selen og sæt herefter spæn-
det ind i selelåsen.
)
Kontroller at selen er låst ved at
trække i selen.
)
Tryk sammen om kontakten A
for
at sænke monteringspunktet og lad
kontakten glide nedad.
)
Skub kontakten A
opad for at hæve
monteringspunktet.
Når tændingen tilsluttes, tæn-
der denne kontrollampe enten
på instrumentgruppen eller i
displayet for kontrollamper for
sikkerhedsseler og airbags, hvis føre-
ren og/eller passageren foran ikke har
spændt sin sele.
Ved kørsel over cirka 20 km/t i to mi-
nutter blinker denne kontrollampe efter-
fulgt af et lydsignal. Efter de to minutter,
bliver kontrollampen ved med at lyse,
indtil føreren og/eller passageren foran
spænder sin sele.
Oplåsning
)
Tryk på den røde knap på selelåsen.
)
Før selen på plads.
SIKKERHEDSSELER
Sikkerhedsseler foran
Forsædernes sikkerhedsseler er udsty-
ret med pyrotekniske selestrammere og
selekraftbegrænsere.
Dette system forbedrer sikkerheden for
forsædepassagererne i tilfælde af fron-
tal kollision eller sidekollision. De pyro-
tekniske selestrammere har til formål at
holde passagererne bedre tilbage i sæ-
det ved at blokere selen øjeblikkeligt.
Sikkerhedsseler med pyroteknisk sele-
strammer fungerer kun, når tændingen
er tilsluttet.
Selekraftbegrænseren reducerer se-
lens tryk mod passagerernes bryst-
kasse, hvilket forbedrer passagerens
sikkerhed.
Page 107 of 245
8
105
SIKKERHED
1.
Kontrollampe for ikke spændt/oplåst
sikkerhedssele foran og/eller bagest.
2.
Kontrollampe for venstre
sikkerhedssele foran.
3.
Kontrollampe for højre
sikkerhedssele foran.
4.
Kontrollampe for højre
sikkerhedssele bagest.
5.
Kontrollampe for midterste
sikkerhedssele bagest.
6.
Kontrollampe for venstre
sikkerhedssele bagest.
Display for kontrollamper for ikke
spændt/oplåst sikkerhedssele
Sikkerhedsseler bagest
Pladserne på bagsædet er hver udstyret
med 3-punkts rullesele og selekraftbe-
grænser (undtagen for bagsædepassa-
geren i midten).
Blokering
Når sikkerhedsselerne ved bagsæder-
ne i siderne ikke anvendes, kan de blo-
keres. Dette gøres som følger:
)
Skub beslaget A
helt op.
Låsning
)
Træk i selen, og sæt herefter spæn-
det ind i selelåsen.
)
Kontroller at selen er låst ved at
trække i selen.
Display for kontrollamper for oplåst
sikkerhedssele
De pågældende kontrollamper 4
, 5
og
6
lyser rødt i cirka 30 sekunder, når
tændingen tilsluttes, hvis selen ikke er
spændt.
Når motoren er i gang eller bilen kører,
lyser den pågældende kontrollampe 4
,
5
eller 6
rødt efterfulgt af et lydsignal og
en meddelelse vises på multifunktions-
displayet, når en bagsædepassager har
opspændt sin sele.
Oplåsning
)
Tryk på den røde knap på selelåsen.
)
Før selen på plads.
Den pågældende kontrollampe 2
eller
3
lyser med rødt i displayet for kontrol-
lamper for sikkerhedsseler og airbags
foran, hvis selen ikke er spændt eller er
oplåst.
Kontrollampe for oplåst sikkerhedssele
Denne kontrollampe tænder
enten på instrumentgruppen el-
ler i displayet for kontrollamper
for sikkerhedsseler og airbags
foran, når en eller fl ere bagsædepassa-
gerer har oplåst selen.
Ved kørsel over cirka 20 km/t i to mi-
nutter blinker denne kontrollampe efter-
fulgt af et lydsignal. Efter de to minutter,
bliver kontrollampen ved med at lyse,
indtil en eller fl ere bagsædepassagerer
spænder sin sele.
Page 111 of 245
8
109
SIKKERHED
Hvis mindst en af de to kontrol-
lamper for airbag lyser hele ti-
den, må der ikke installeres en
barnestol på passagersædet
foran.
Få det efterset på et aut.
CITROËN-værksted eller et kva-
lifi ceret værksted.
Funktionsfejl
Hvis denne kontrollampe tæn-
der på instrumentgruppen,
der høres et lydsignal, og en
meddelelse vises på multifunk-
tionsdisplayet, skal et aut. CITROËN-
værksted eller et kvalifi ceret værksted
kontaktes for at få systemet efterset.
Ellers risikerer man, at airbaggene ikke
udløses ved en voldsom kollision.
Aktivering
Så snart den "bagudvendte" barnestol
fjernes, skal kontakten 1
sættes i posi-
tion "ON"
for igen at aktivere airbaggen
og sikre forsædepassagerens sikker-
hed i tilfælde af kollision.
Når tændingen er tilsluttet,
tænder denne kontrollampe i
instrumentgruppen eller i dis-
playet for kontrollamper for sik-
kerhedsseler og passagerairbag foran
i ca. et minut, hvis passagerairbaggen
foran er aktiveret. Af hensyn til barnets sikkerhed
skal passagerairbaggen foran
altid frakobles, når der installe-
res en bagudvendt barnestol på
passagersædet foran.
Ellers risikerer barnet at blive
alvorligt skadet eller dræbt, når
airbaggen foldes ud.
Afhængigt af modellen tæn-
der denne kontrollampe en-
ten i instrumentgruppen eller i
displayet for kontrollamperne
for sikkerhedsseler og passagerairbag
foran, når tændingen er tilsluttet, og så
længe airbaggen er afbrudt. Hvis denne kontrollampe blinker,
skal et aut. CITROËN-værksted
eller et kvalifi ceret værksted kon-
taktes. Ellers risikerer man, at
passagerairbaggen foran ikke ud-
løses ved en voldsom kollision.
Afbrydelse
Det er kun passagerairbaggen foran,
der kan afbrydes:
)
Afbryd tændingen
, og sæt nøglen
i kontakten for frakobling af passa-
gerairbaggen 1
.
)
Drej nøglen til positionen "OFF"
.
)
Tag nøglen ud, mens den sidder i
denne position.
Page 112 of 245
8
110
SIKKERHED
Sideairbags
I tilfælde af en kraftig sidekollision be-
skytter systemet føreren og forsædepas-
sageren, så læsioner på kroppen mellem
hoften og skulderen begrænses.
Sideairbaggene er indbygget i sæder-
nes ryglæn, mod døren.
Aktivering
Airbaggen udløses kun i den side, hvor
den kraftige sidekollision sker på hele
eller en del af sidekollisionsområdet B
,
der rammer vinkelret på bilens længde-
akse i et vandret plan samt udefra og
indad mod bilens midte.
Gardinairbags
I tilfælde af en kraftig sidekollision be-
skytter systemet føreren og passage-
rerne (undtagen bagsædepassageren i
midten), så læsioner på siden af hove-
det begrænses.
Gardinairbaggene er indbygget i stol-
perne og kabinens øverste del.
Funktionsfejl
Aktivering
Gardinairbaggen udløses samtidigt
med sideairbaggen i den samme side
i tilfælde af en kraftig sidekollision på
hele eller en del af sidekollisionsområ-
det B
, der rammer vinkelret på bilens
længdeakse i et vandret plan samt ude-
fra og indad mod bilens midte.
Gardinairbaggen udløses mellem bilens
passager foran eller bag og ruderne.
I tilfælde af en mindre kraftig kol-
lision mod bilens side, eller hvis
bilen ruller rundt, udløses airbag-
gen ikke.
I tilfælde af en frontal kollision el-
ler en kollision mod bilens bagen-
de, udløses denne airbag ikke.
Bilens zoner, hvor kollision
registreres
A.
Frontzone
B.
Sidezone
Kontakt et aut. CITROËN-
værksted eller et kvalifi ceret
værksted for at få systemet ef-
terset, hvis denne kontrollampe
tænder på instrumentgruppen, og der
udsendes et lydsignal samtidigt med,
at en meddelelse vises på displayet.
Ellers risikerer man, at airbaggene ikke
udløses i tilfælde af voldsom kollision. Sideairbaggen udløses mellem hoften
og skulderen på forsædepassageren
og det pågældende dørpanel.
Page 114 of 245
9
11 2
KØRSEL
Hvis bilen parkeres på en skrå-
ning, skal forhjulene drejes ind-
ad mod fortovet for at bremse
dem. Træk parkeringsbremsen,
og sæt bilen i gear.
PARKERINGSBREMSE
Trukket
)
Træk parkeringsbremsen helt for at
blokere bilen.
Når denne kontrollampe og ad-
varselslampen STOP
tænder,
mens bilen kører, og der udsen-
des et lydsignal, samt en med-
delelse vises på multifunktionsdisplayet,
angiver det, at håndbremsen er trukket,
eller at den ikke er korrekt løsnet.
Løsnet
)
Træk en smule i parkeringsbremsen,
tryk på oplåseknappen og sænk her-
efter parkeringsbremsen helt.
MANUEL 6-TRINS GEARKASSE
Skift til 5. eller 6.
gear
)
Skub gearvælgeren helt mod højre
for at skifte til 5. eller 6. gear.
Skift til bakgear
)
Løft ringen under gearknoppen og
skub gearvælgeren mod venstre og
herefter fremad.
Sæt kun bilen i bakgear, når bi-
len holder stille, og motoren er i
tomgang. Af sikkerhedsmæssige grunde
og for at gøre det nemmere at
starte motoren:
- Sæt altid bilen i frigear.
- Træd på koblingspedalen.
