CITROEN C3 PICASSO 2014 Betriebsanleitungen (in German)

8

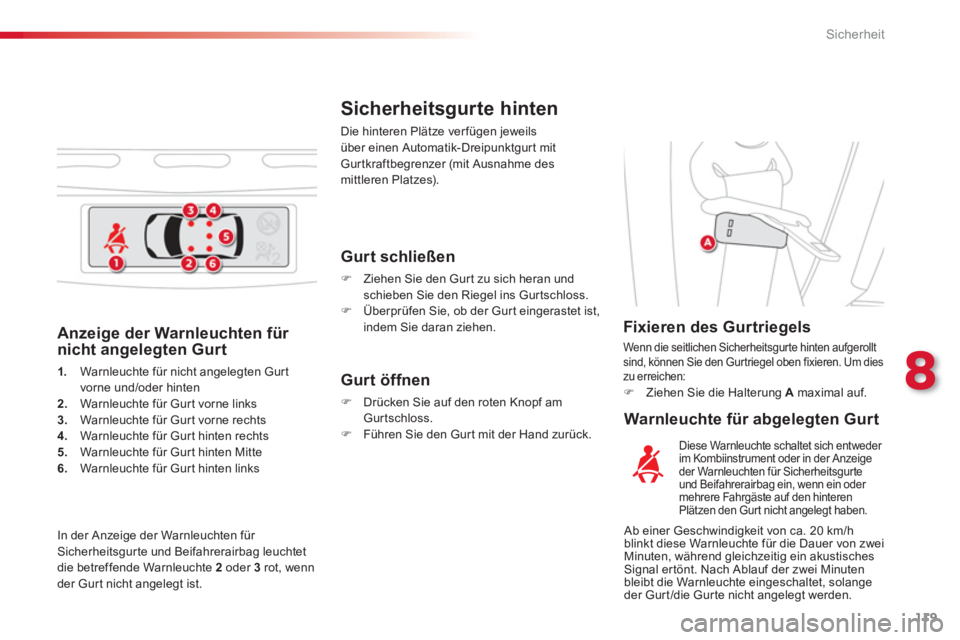

Sicherheit
119

Anzeige der Warnleuchten für
nicht angelegten Gurt
1. Warnleuchte für nicht angelegten Gur t
vorne und/oder hinten2.Warnleuchte für Gurt vorne links3.Warnleuchte für Gurt vorne rechts 4. Warnleuchte für Gurt hinten rechts
5. Warnleuchte für Gurt hinten Mitte6.Warnleuchte für Gurt hinten links

Sicherheitsgurte hinten

Die hinteren Plätze ver fügen jeweils
über einen Automatik-Dreipunktgurt mit
Gur tkraftbegrenzer (mit Ausnahme des
mittleren Platzes).

Fixieren des Gurtriegels
Wenn die seitlichen Sicherheitsgurte hinten aufgerollt sind, können Sie den Gurtriegel oben fixieren. Um dies zu erreichen: )
Ziehen Sie die Halterung Amaximal auf.



Gurt schließen
)
Ziehen Sie den Gur t zu sich heran und schieben Sie den Riegel ins Gurtschloss. )
Überprüfen Sie, ob der Gurt eingerastet ist,
indem Sie daran ziehen.



Gurt öffnen



)
Drücken Sie auf den roten Knopf am
Gurtschloss.

)
Führen Sie den Gur t mit der Hand zurück.

In der Anzei
ge der Warnleuchten für Sicherheitsgurte und Beifahrerairbag leuchtetdie betreffende Warnleuchte 2oder 3rot, wenn
der Gur t nicht angelegt ist.

Warnleuchte für abgelegten Gurt
Diese Warnleuchte schaltet sich entweder
im Kombiinstrument oder in der Anzeige
der Warnleuchten für Sicherheitsgurteund Beifahrerairbag ein, wenn ein oder
mehrere Fahrgäste auf den hinteren
Plätzen den Gur t nicht angelegt haben.
Ab einer Geschwindigkeit von ca. 20 km/h blinkt diese Warnleuchte für die Dauer von zweiMinuten, während gleichzeitig ein akustisches Signal ertönt. Nach Ablauf der zwei Minuten
bleibt die Warnleuchte eingeschaltet, solange
der
Gurt/die Gurte nicht angelegt werden.

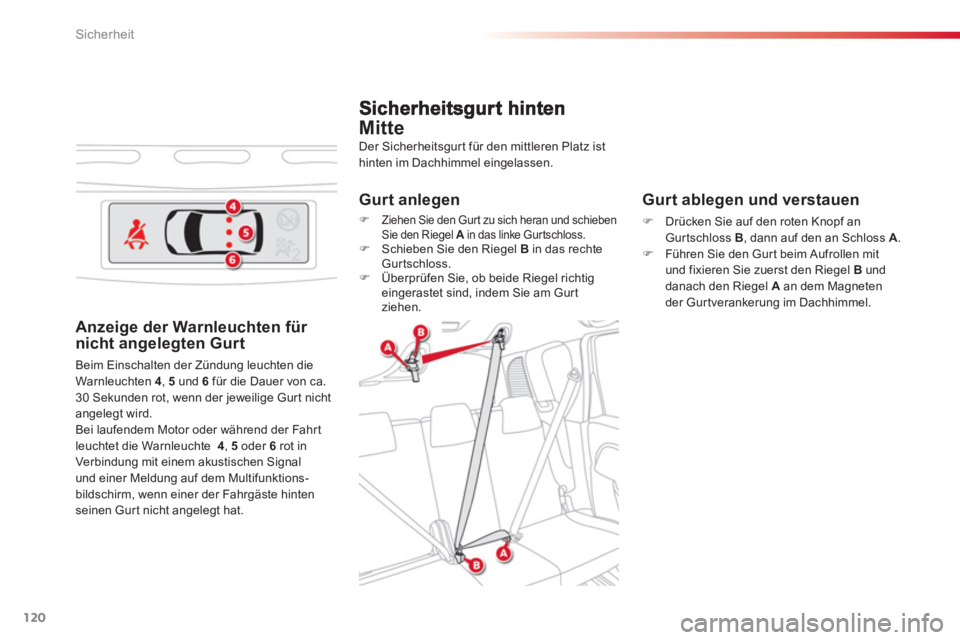

Sicherheit
120
Mitte

Gurt ablegen und verstauen
)Drücken Sie auf den roten Knopf anGurtschloss B
, dann auf den an Schloss A.)Führen Sie den Gurt beim Aufrollen mit
und fixieren Sie zuerst den Riegel Bunddanach den Riegel A an dem Magneten
der Gurtverankerung im Dachhimmel.




Gurt anlegen
)
Ziehen Sie den Gur t zu sich heran und schieben Sie den Riegel A
in das linke Gur tschloss. A)
Schieben Sie den Riegel Bin das rechte Gurtschloss.

)
Überprüfen Sie, ob beide Riegel richtig
eingerastet sind, indem Sie am Gurt
ziehen.
Der Sicherheitsgur t für den mittleren Platz ist
hinten im Dachhimmel eingelassen.

Anzeige der Warnleuchten für
nicht angelegten Gurt
Beim Einschalten der Zündung leuchten dieWarnleuchten 4, 5 und 6für die Dauer von ca. 30 Sekunden rot, wenn der jeweilige Gur t nichtangelegt wird.
B
ei laufendem Motor oder während der Fahrt
leuchtet die Warnleuchte 4 , 5oder 6rot in
Ver bindung mit einem akustischen Signal
und einer Meldung auf dem Multifunktions-bildschirm, wenn einer der Fahrgäste hinten seinen Gur t nicht angelegt hat.

8

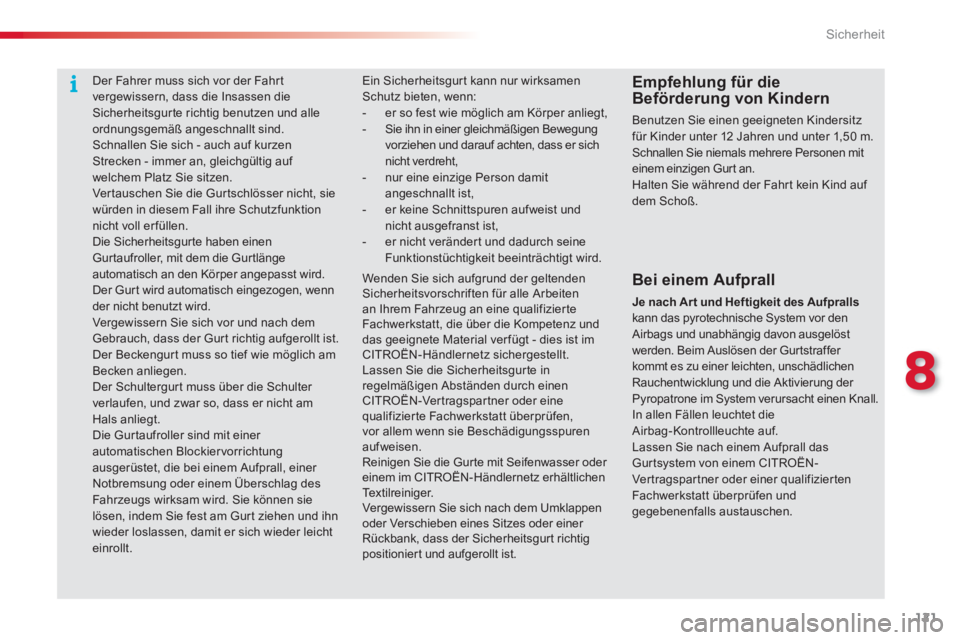

Sicherheit
121
Ein Sicherheitsgur t kann nur wirksamen Schutz bieten, wenn: - er so fest wie möglich am Körper anliegt, - Sie ihn in einer gleichmäßigen Bewegung vorziehen und darauf achten, dass er sich
nicht verdreht, - nur eine einzige Person damit angeschnallt ist,- er keine Schnittspuren aufweist und nicht ausgefranst ist, - er nicht verändert und dadurch seineFunktionstüchtigkeit beeinträchtigt wird.
Wenden Sie sich aufgrund der geltendenSicherheitsvorschriften für alle Arbeitenan Ihrem Fahrzeug an eine qualifizierteFachwerkstatt, die über die Kompetenz unddas geeignete Material verfügt - dies ist imCITROËN-Händlernetz sichergestellt.Lassen Sie die Sicherheitsgurte inregelmäßigen Abständen durch einenCITROËN-Vertragspartner oder einequalifizierte Fachwerkstatt überprüfen, vor allem wenn sie Beschädigungsspuren aufweisen.Reinigen Sie die Gur te mit Seifenwasser oder einem im CITROËN-Händlernetz erhältlichenTe x t i l r e i n iger.Vergewissern Sie sich nach dem Umklappenoder Verschieben eines Sitzes oder einer Rückbank, dass der Sicherheitsgurt richtig positionier t und aufgerollt ist.


Empfehlung für die Beförderung von Kindern

Benutzen Sie einen geeigneten Kindersitz für Kinder unter 12 Jahren und unter 1,50 m. Schnallen Sie niemals mehrere Personen mit einem einzigen Gurt an.
Halten Sie während der Fahr t kein Kind auf dem Schoß.


Bei einem Aufprall
Je nach Ar t und Heftigkeit des Aufprallskann das pyrotechnische System vor denAirbags und unabhängig davon ausgelöstwerden. Beim Auslösen der Gurtstraffer kommt es zu einer leichten, unschädlichenRauchentwicklung und die Aktivierung der Pyropatrone im System verursacht einen Knall. In allen Fällen leuchtet die
Airbag-Kontrollleuchte auf.
Lassen Sie nach einem Aufprall das Gurtsystem von einem CITROËN-Vertragspartner oder einer qualifiziertenFachwerkstatt überprüfen undgegebenenfalls austauschen.

Der Fahrer muss sich vor der Fahrtvergewissern, dass die Insassen dieSicherheitsgur te richtig benutzen und alle ordnungsgemäß angeschnallt sind.
Schnallen Sie sich - auch auf kurzen
Strecken - immer an, gleichgültig auf welchem Platz Sie sitzen.
Ver tauschen Sie die Gur tschlösser nicht, siewürden in diesem Fall ihre Schutzfunktion nicht voll erfüllen.
Die Sicherheitsgur te haben einen Gurtaufroller, mit dem die Gurtlänge automatisch an den Körper angepasst wird. Der Gur t wird automatisch eingezogen, wenn der nicht benutzt wird.
Vergewissern Sie sich vor und nach dem Gebrauch, dass der Gur t richtig aufgerollt ist.
Der Beckengur t muss so tief wie möglich amBecken anliegen.
Der Schultergur t muss über die Schulter verlaufen, und zwar so, dass er nicht am Hals anliegt.
Die Gur taufroller sind mit einer automatischen Blockiervorrichtung ausgerüstet, die bei einem Aufprall, einer Notbremsung oder einem Überschlag desFahrzeugs wirksam wird. Sie können sielösen, indem Sie fest am Gur t ziehen und ihn wieder loslassen, damit er sich wieder leichteinrollt.

Sicherheit
122

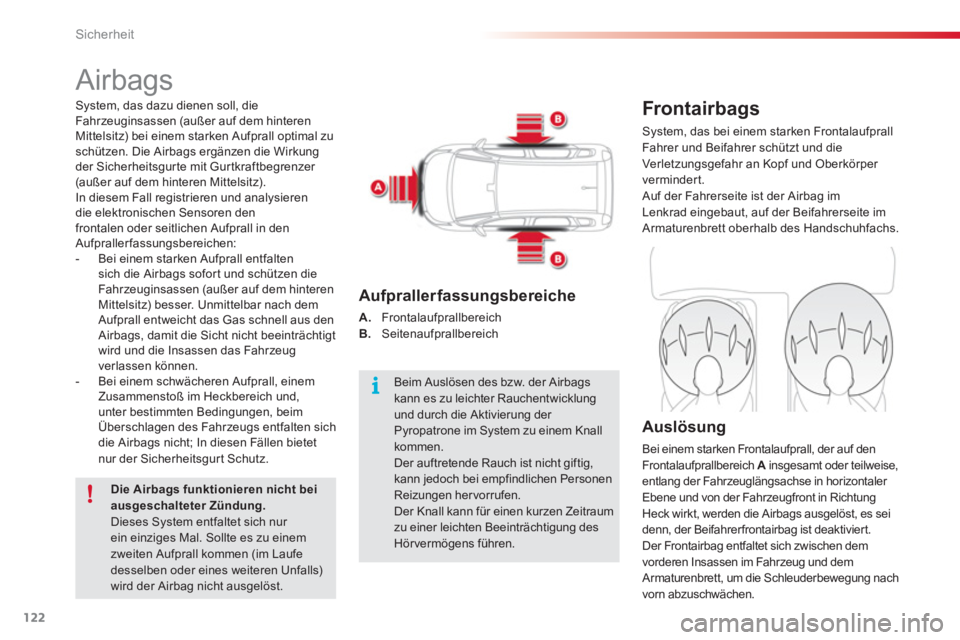

Airbags
Frontair bags

System, das bei einem starken Frontalaufprall
Fahrer und Beifahrer schützt und dieVerletzungsgefahr an Kopf und Oberkörper
vermindert.
Auf der Fahrerseite ist der Airbag im
Lenkrad eingebaut, auf der Beifahrerseite imArmaturenbrett oberhalb des Handschuhfachs.
Auslösung

Bei einem starken Frontalaufprall, der auf den
Frontalaufprallbereich A insgesamt oder teilweise, Aentlang der Fahrzeuglängsachse in horizontaler Ebene und von der Fahrzeugfront in RichtungHeck wirkt, werden die Airbags ausgelöst, es sei
denn, der Beifahrerfrontairbag ist deaktiviert.
Der Frontairbag entfaltet sich zwischen dem
vorderen Insassen im Fahrzeug und dem Armaturenbrett, um die Schleuderbewegung nach
vorn abzuschwächen.

Aufpraller fassungsbereiche
A.
Frontalaufprallbereich B.
Seitenaufprallbereich
System, das dazu dienen soll, die
Fahr zeuginsassen (außer auf dem hinterenMittelsitz) bei einem starken Aufprall optimal zu schützen. Die Airbags ergänzen die Wirkung
der Sicherheitsgur te mit Gur tkraftbegrenzer (außer auf dem hinteren Mittelsitz).In diesem Fall registrieren und analysieren
die elektronischen Sensoren den
frontalen oder seitlichen Aufprall in den Aufprallerfassungsbereichen:
- Bei einem starken Aufprall entfalten
sich die Airbags sofor t und schützen die
Fahr zeuginsassen (außer auf dem hinterenMittelsitz) besser. Unmittelbar nach dem
Aufprall entweicht das Gas schnell aus den
Airbags, damit die Sicht nicht beeinträchtigt
wird und die Insassen das Fahrzeugverlassen können.
- Bei einem schwächeren Aufprall, einem
Zusammensto
ß im Heckbereich und,unter bestimmten Bedingungen, beim
Überschlagen des Fahrzeugs entfalten sich
die Airbags nicht; In diesen Fällen bietetnur der Sicherheitsgurt Schutz.
Die Airbags funktionieren nicht beiausgeschalteter Zündung. Dieses System entfaltet sich nur ein einziges Mal. Sollte es zu einem zweiten Aufprall kommen (im Laufedesselben oder eines weiteren Unfalls)wird der Airbag nicht ausgelöst.
Beim Auslösen des bzw. der Airbags kann es zu leichter Rauchentwicklung und durch die Aktivierung der Pyropatrone im System zu einem Knallkommen. Der auftretende Rauch ist nicht giftig, kann jedoch bei empfindlichen Personen Reizungen hervorrufen. Der Knall kann für einen kurzen Zeitraum zu einer leichten Beeinträchtigung desHörvermögens führen.

8

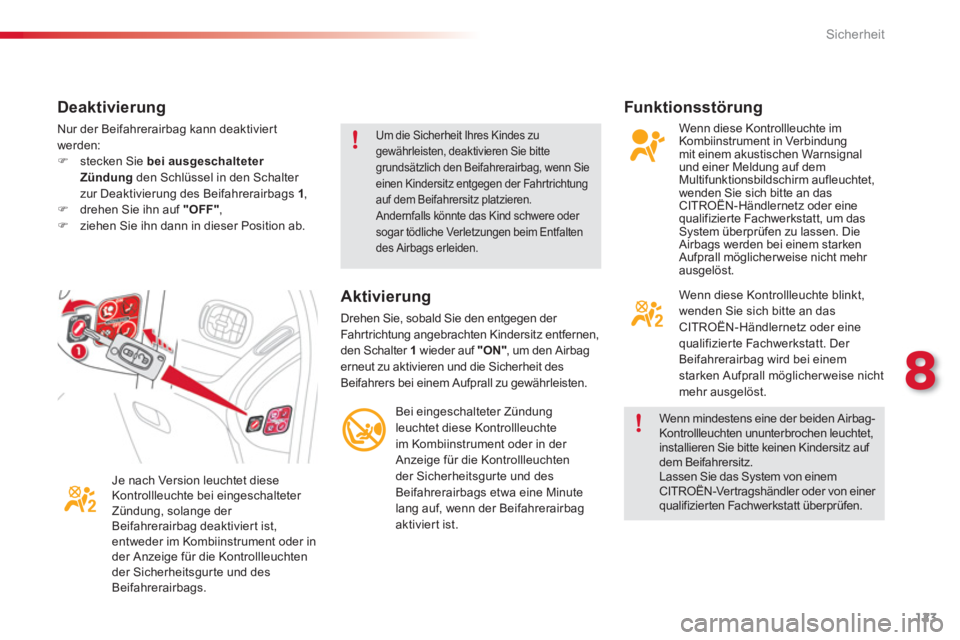

Sicherheit
123
Funktionsstörung
Wenn diese Kontrollleuchte im
Kombiinstrument in Verbindung
mit einem akustischen Warnsignalund einer Meldung auf demMultifunktionsbildschirm aufleuchtet,
wenden Sie sich bitte an das CITROËN-Händlernetz oder eine qualifizierte Fachwerkstatt, um dasSystem überprüfen zu lassen. Die
Airbags werden bei einem starken
Aufprall möglicherweise nicht mehr ausgelöst.
Aktivierung
Drehen Sie, sobald Sie den entgegen der Fahrtrichtung angebrachten Kindersitz entfernen,
den Schalter 1
wieder auf "ON"
, um den Airbag "erneut zu aktivieren und die Sicherheit des
Beifahrers bei einem Aufprall zu gewährleisten.

Bei eingeschalteter Zündung leuchtet diese Kontrollleuchte im Kombiinstrument oder in der Anzeige für die Kontrollleuchten
der Sicherheitsgurte und des
Beifahrerairbags etwa eine Minute
lang auf, wenn der Beifahrerairbagaktiviert ist. Je nach Version leuchtet diese
Kontrollleuchte bei eingeschalteter
Zündung, solange der
Beifahrerairbag deaktivier t ist, entweder im Kombiinstrument oder in
der Anzeige für die Kontrollleuchten
der Sicherheitsgurte und des
Beifahrerairbags.Wenn diese Kontrollleuchte blinkt
,wenden Sie sich bitte an das CITROËN-Händlernetz oder einequalifizierte Fachwerkstatt. Der
Beifahrerairbag wird bei einem
starken Aufprall möglicherweise nicht mehr ausgelöst.
Deaktivierung

Nur der Beifahrerairbag kann deaktivier t
werden:)stecken Sie bei ausgeschalteter Zündungden Schlüssel in den Schalter
zur Deaktivierung des Beifahrerairbags 1,)drehen Sie ihn auf "OFF",)ziehen Sie ihn dann in dieser Position ab.
Um die Sicherheit Ihres Kindes zu gewährleisten, deaktivieren Sie bitte
grundsätzlich den Beifahrerairbag, wenn Sieeinen Kindersitz entgegen der Fahrtrichtung auf dem Beifahrersitz platzieren. Andernfalls könnte das Kind schwere oder sogar tödliche Verletzungen beim Entfaltendes Airbags erleiden.

Wenn mindestens eine der beiden Airbag-Kontrollleuchten ununterbrochen leuchtet, installieren Sie bitte keinen Kindersitz auf dem Beifahrersitz.
Lassen Sie das System von einemCITROËN-Vertragshändler oder von einer qualifizierten Fachwerkstatt überprüfen.

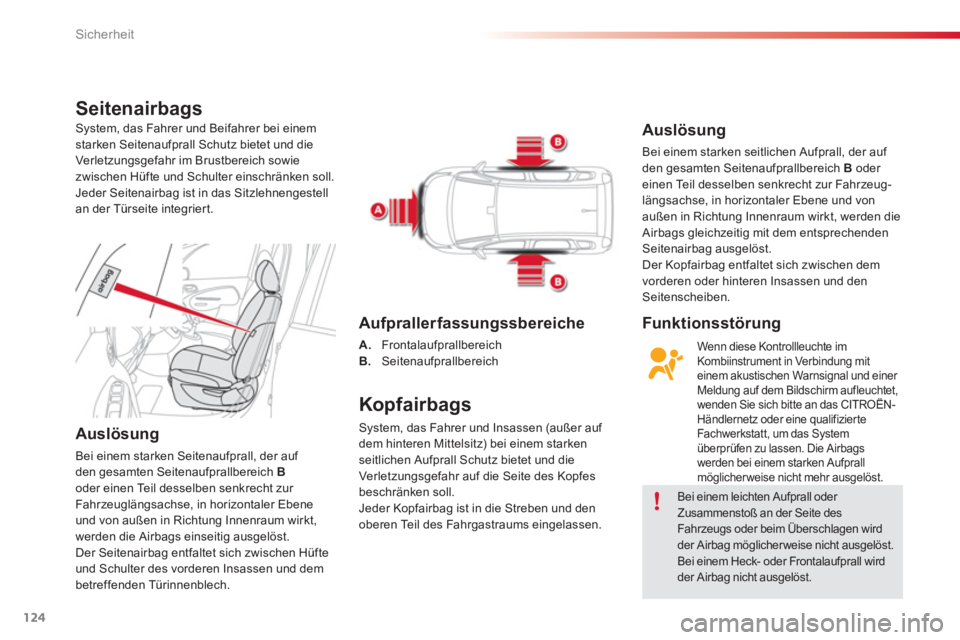

Sicherheit
124
Seitenairbags

Auslösung
Bei einem starken Seitenaufprall, der auf
den gesamten Seitenaufprallbereich Boder einen Teil desselben senkrecht zur
Fahr zeuglängsachse, in horizontaler Ebene
und von außen in Richtung Innenraum wirkt,
werden die Airbags einseitig ausgelöst.
Der Seitenairbag entfaltet sich zwischen Hüfte
und Schulter des vorderen Insassen und dem
betreffenden Türinnenblech.
Kopfairbags
System, das Fahrer und Insassen (außer auf
dem hinteren Mittelsitz) bei einem starken
seitlichen Aufprall Schutz bietet und die
Ver let zungsgefahr auf die Seite des Kopfes beschränken soll.
Jeder Kopfairbag ist in die Streben und den
oberen Teil des Fahrgastraums eingelassen.

Funk tionsstörung
Ausl
ösung

Bei einem starken seitlichen Aufprall, der auf
den gesamten Seitenaufprallbereich B oder einen Teil desselben senkrecht zur Fahrzeug-längsachse, in horizontaler Ebene und von
außen in Richtung Innenraum wirkt, werden die Airbags gleichzeitig mit dem entsprechenden Seitenairbag ausgelöst.
Der Kopfairbag entfaltet sich zwischen dem
vorderen oder hinteren Insassen und den Seitenscheiben.


Aufprallerfassungssbereiche
A.
Frontalaufprallbereich

B.
Seitenaufprallbereich


Wenn diese Kontrollleuchte im
Kombiinstrument in Verbindung mit einem akustischen Warnsignal und einer Meldung auf dem Bildschirm aufleuchtet,
wenden Sie sich bitte an das CITROËN-Händlernetz oder eine qualifizierte
Fachwerkstatt, um das Systemüberprüfen zu lassen. Die Airbags
werden bei einem starken Aufprall
m
öglicher weise nicht mehr ausgelöst.
Bei einem leichten Aufprall oder Zusammenstoß an der Seite des Fahr zeugs oder beim Überschlagen wird
der Airbag möglicherweise nicht ausgelöst.
Bei einem Heck- oder Frontalaufprall wird der Airbag nicht ausgelöst.


System, das Fahrer und Beifahrer bei einem
starken Seitenaufprall Schutz bietet und die
Verletzungsgefahr im Brustbereich sowie
zwischen Hüfte und Schulter einschränken soll.
Jeder Seitenairbag ist in das Sitzlehnengestell
an der Türseite integrier t.

8

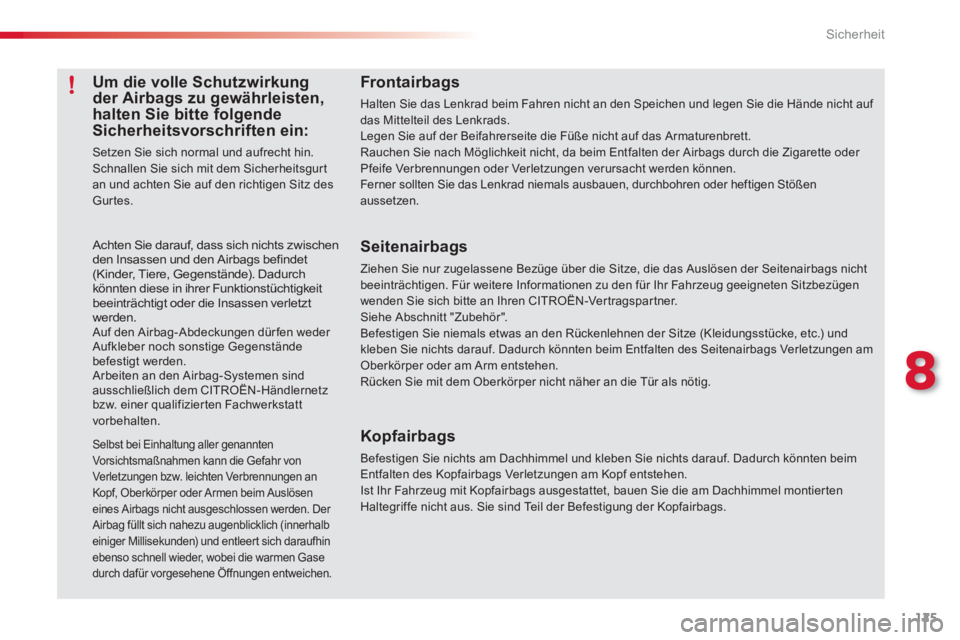

Sicherheit
125
Frontairbags
Halten Sie das Lenkrad beim Fahren nicht an den Speichen und legen Sie die Hände nicht auf das Mittelteil des Lenkrads.Legen Sie auf der Beifahrerseite die Füße nicht auf das Armaturenbrett. Rauchen Sie nach Möglichkeit nicht, da beim Entfalten der Airbags durch die Zigarette oder
Pfeife Verbrennungen oder Verletzungen verursacht werden können.Ferner sollten Sie das Lenkrad niemals ausbauen, durchbohren oder heftigen Stößenaussetzen.

Seitenairbags
Ziehen Sie nur zugelassene Bezüge über die Sitze, die das Auslösen der Seitenairbags nicht beeinträchtigen. Für weitere Informationen zu den für Ihr Fahrzeug geeigneten Sitzbezügenwenden Sie sich bitte an Ihren CITROËN-Vertragspartner. Siehe Abschnitt "Zubehör".Befestigen Sie niemals etwas an den Rückenlehnen der Sitze (Kleidungsstücke, etc.) undkleben Sie nichts darauf. Dadurch könnten beim Entfalten des Seitenairbags Verletzungen am Oberkörper oder am Arm entstehen. Rücken Sie mit dem Oberkörper nicht näher an die Tür als nötig.
Kopfairbags
Befestigen Sie nichts am Dachhimmel und kleben Sie nichts darauf. Dadurch könnten beim Entfalten des Kopfairbags Verletzungen am Kopf entstehen. Ist Ihr Fahrzeug mit Kopfairbags ausgestattet, bauen Sie die am Dachhimmel montiertenHaltegriffe nicht aus. Sie sind Teil der Befestigung der Kopfairbags.
Achten Sie darauf, dass sich nichts zwischen den Insassen und den Airbags befindet(Kinder, Tiere, Gegenstände). Dadurchkönnten diese in ihrer Funktionstüchtigkeit beeinträchtigt oder die Insassen verletzt werden. Auf den Airbag-Abdeckungen dürfen weder Aufkleber noch sonstige Gegenstände befestigt werden. Arbeiten an den Airbag-Systemen sindausschließlich dem CITROËN-Händlernetzbzw. einer qualifizierten Fachwerkstatt vorbehalten.
Selbst bei Einhaltung aller genanntenVorsichtsmaßnahmen kann die Gefahr vonVerletzungen bzw. leichten Verbrennungen anKopf, Oberkörper oder Armen beim Auslöseneines Airbags nicht ausgeschlossen werden. Der Airbag füllt sich nahezu augenblicklich (innerhalb einiger Millisekunden) und entleer t sich daraufhinebenso schnell wieder, wobei die warmen Gasedurch dafür vorgesehene Öffnungen entweichen.
Um die volle Schutzwirkung der Airbags zu gewährleisten, halten Sie bitte folgendeSicherheitsvorschriften ein:
Setzen Sie sich normal und aufrecht hin.
Schnallen Sie sich mit dem Sicherheitsgurtan und achten Sie auf den richtigen Sitz des Gurtes.

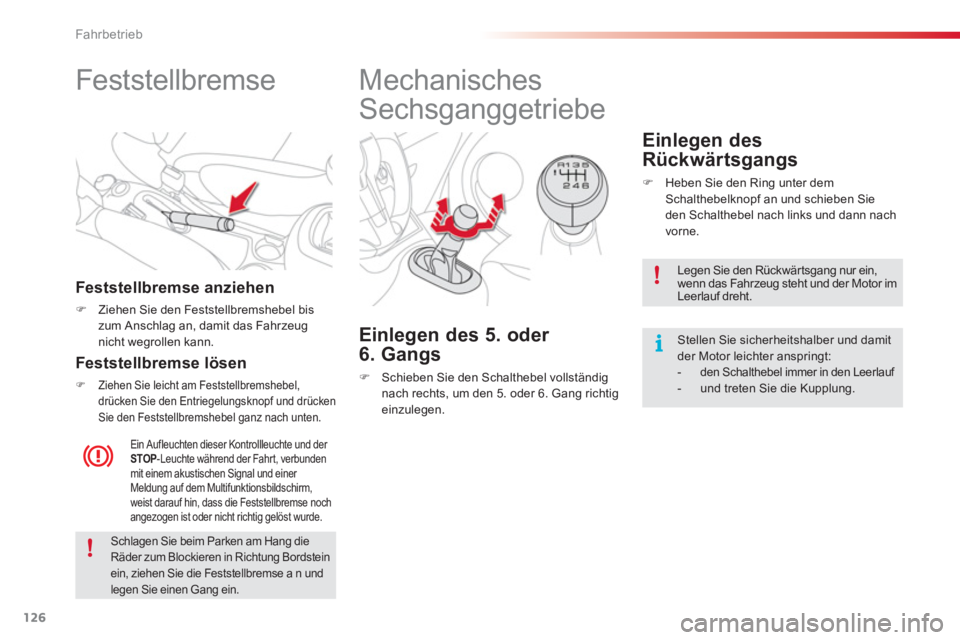

Fahrbetrieb
126





Feststellbremse
Feststellbremse anziehen



)
Ziehen Sie den Feststellbremshebel bis
zum Anschlag an, damit das Fahrzeug
nicht wegrollen kann.


Ein Aufleuchten dieser Kontrollleuchte und der
STOP -Leuchte während der Fahrt, verbunden mit einem akustischen Signal und einer Meldung auf dem Multifunktionsbildschirm,
weist darauf hin, dass die Feststellbremse noch
angezogen ist oder nicht richtig gelöst wurde.

Feststellbremse lösen
)Ziehen Sie leicht am Feststellbremshebel,
drücken Sie den Entriegelungsknopf und drückenSie den Feststellbremshebel ganz nach unten.









Mechanisches
Sechsganggetriebe

Einlegen des 5. oder
6. Gan
gs
) Schieben Sie den Schalthebel vollständig
nach rechts, um den 5. oder 6. Gang richtig einzulegen.



Einlegen des
R
ückwärtsgangs
)Heben Sie den Ring unter dem Schalthebelknopf an und schieben Sie
den Schalthebel nach links und dann nach
vorne.
Schlagen Sie beim Parken am Hang die
Räder zum Blockieren in Richtung Bordstein
ein, ziehen Sie die Feststellbremse a n und
legen Sie einen Gang ein.


Legen Sie den Rückwärtsgang nur ein, wenn das Fahrzeug steht und der Motor imLeerlauf dreht.
Stellen Sie sicherheitshalber und damit der Motor leichter anspringt:


- den Schalthebel immer in den Leerlauf

- und treten Sie die Kupplung.

9

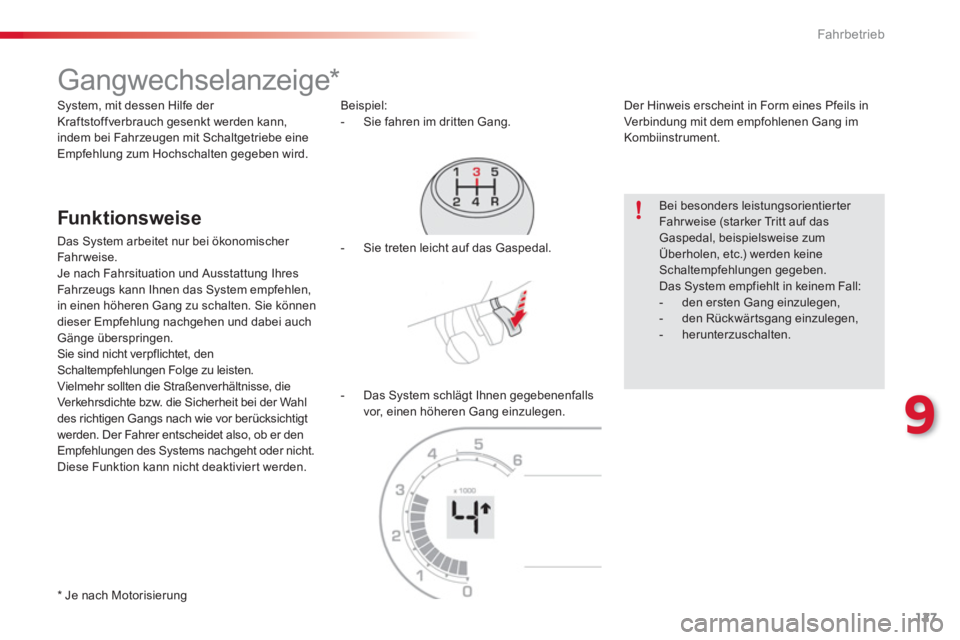

Fahrbetrieb
127











Gangwechselanzeige *


Funk tionsweise

Das System arbeitet nur bei ökonomischer
Fahrweise.
Je nach Fahrsituation und Ausstattung Ihres
Fahr zeugs kann Ihnen das System empfehlen,
in einen höheren Gang zu schalten. Sie können
dieser Empfehlung nachgehen und dabei auch Gänge überspringen.
Sie sind nicht verpflichtet, den
Schaltempfehlungen Folge zu leisten.Vielmehr sollten die Straßenverhältnisse, dieVerkehrsdichte bzw. die Sicherheit bei der Wahl
des richtigen Gangs nach wie vor berücksichtigt
werden. Der Fahrer entscheidet also, ob er denEmpfehlungen des Systems nachgeht oder nicht.
Diese Funktion kann nicht deaktiviert werden. Beispiel:
- Sie fahren im dritten Gan
g.
Der Hinweis erscheint in Form eines Pfeils inVerbindung mit dem empfohlenen Gang im
Kombiinstrument.

*
Je nach Motorisierun
g
- Sie treten leicht auf das Gaspedal.
- Das S
ystem schlägt Ihnen gegebenenfalls
vor, einen höheren Gang einzulegen.
Bei besonders leistungsorientierter Fahrweise (starker Tritt auf das Gaspedal, beispielsweise zumÜberholen, etc.) werden keineSchaltempfehlungen gegeben.
Das System empfiehlt in keinem Fall:


- den ersten Gang einzulegen,

- den Rückwärtsgang einzulegen,

- herunterzuschalten.

S
ystem, mit dessen Hilfe der
Kraftstoffverbrauch gesenkt werden kann,
indem bei Fahrzeugen mit Schaltgetriebe eine Empfehlung zum Hochschalten gegeben wird.

Fahrbetrieb
128

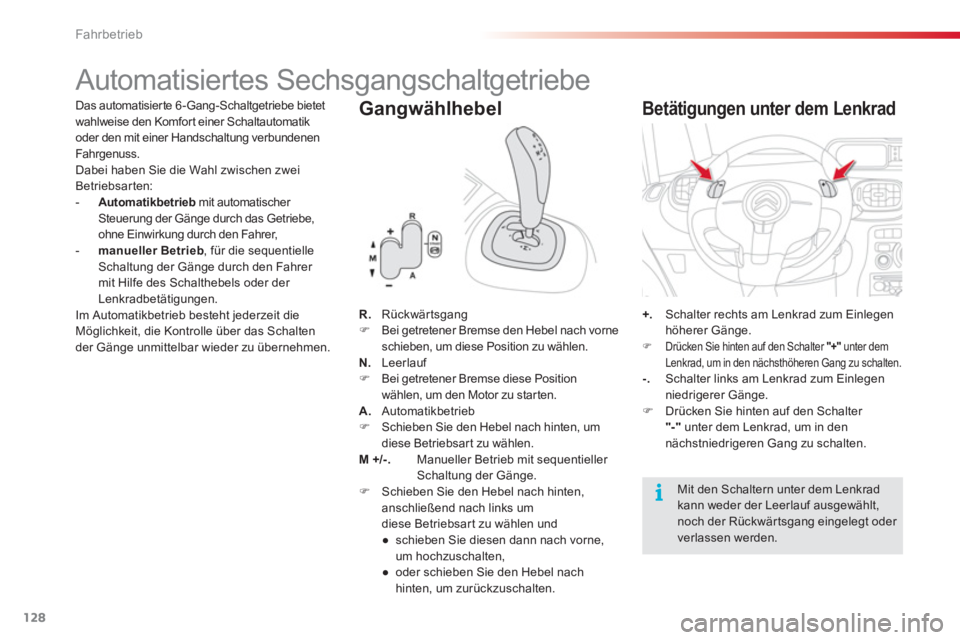

Automatisiertes Sechsgangschaltgetriebe
Das automatisier te 6 -Gang-Schaltgetriebe bietet
wahlweise den Komfort einer Schaltautomatik
oder den mit einer Handschaltung verbundenen Fahrgenuss.
Dabei haben Sie die Wahl zwischen zwei Betriebsarten: -Automatikbetrieb mit automatischer Steuerung der Gänge durch das Getriebe,
ohne Einwirkun
g durch den Fahrer,
- manueller Betrieb, für die sequentielle Schaltung der Gänge durch den Fahrer mit Hilfe des Schalthebels oder der Lenkradbetätigungen. Im Automatikbetrieb besteht jederzeit dieMöglichkeit, die Kontrolle über das Schalten
der Gänge unmittelbar wieder zu übernehmen.


Gangwählhebel
R.
Rückwärtsgang)Bei getretener Bremse den Hebel nach vorne schieben, um diese Position zu wählen.
N. Leerlauf ) Bei getretener Bremse diese Position
wählen, um den Motor zu starten. A.
Automatikbetrieb)
Schieben Sie den Hebel nach hinten, um
diese Betriebsart zu wählen. M+/-.
Manueller Betrieb mit sequentieller Schaltung der Gänge. )
Schieben Sie den Hebel nach hinten, anschließend nach links umdiese Betriebsart zu wählen und


●
schieben Sie diesen dann nach vorne,um hochzuschalten,

●
oder schieben Sie den Hebel nachhinten, um zurückzuschalten.
+.Schalter rechts am Lenkrad zum Einlegen höherer Gänge.)
Drücken Sie hinten auf den Schalter "+"unter dem
Lenkrad, um in den nächsthöheren Gang zu schalten. -.
Schalter links am Lenkrad zum Einlegenniedrigerer Gänge. )Drücken Sie hinten auf den Schalter "-"
unter dem Lenkrad, um in den
nächstniedrigeren Gang zu schalten.


Betätigungen unter dem Lenkrad


Mit den Schaltern unter dem Lenkrad kann weder der Leerlauf ausgewählt, noch der Rückwärtsgang eingelegt oder verlassen werden.
