CITROEN C3 PICASSO 2014 Instrukcja obsługi (in Polish)

11
Informacje praktyczne
159

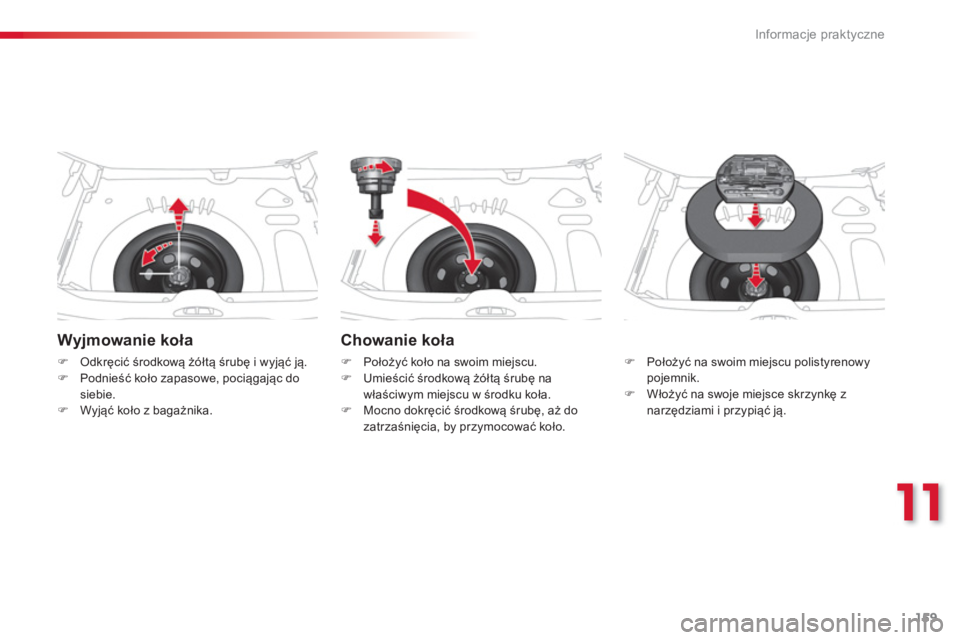

Wyjmowanie koła
)Odkręcić środkową żółtą śrubę i wyjąć ją.)Podnieść koło zapasowe, pociągając do siebie.)Wyjąć koło z bagażnika.

Chowanie koła
)
Położyü koło na swoim miejscu. )
Umieścić środkową żółtą śrubę na
właściwym miejscu w środku koła.)
Mocno dokręcić środkową śrubę, aż dozatrzaśnięcia, by przymocować koło.
)
Położyü na swoim miejscu polistyrenowy pojemnik.)
Włożyć na swoje miejsce skrzynkę z narzędziami i przypiąć ją.

Informacje praktyczne
160

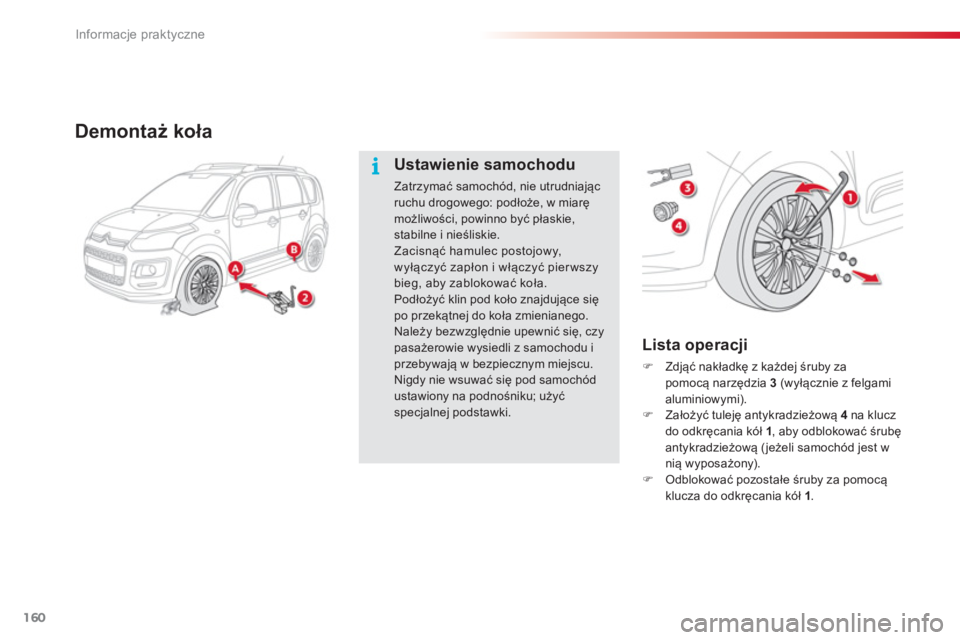

Demontaż koła


Lista operacji
)Zdjąć nakładkę z każdej śruby za pomocą narzędzia 3(wyłącznie z felgami aluminiowymi).)Założyü tuleję antykradzieżową 4
na klucz
do odkręcania kół 1, aby odblokować śrubę antykradzieżową (jeżeli samochód jest wnią wyposażony). )Odblokować pozostałe śruby za pomocą
klucza do odkręcania kół 1 .
Ustawienie samochodu
Zatrzymać samochód, nie utrudniając ruchu drogowego: podłoże, w miaręmożliwości, powinno być płaskie, stabilne i nieśliskie. Zacisnąć hamulec postojowy,wyłączyć zapłon i włączyć pierwszybieg, aby zablokować koła.Podłożyć klin pod koło znajdujące siępo przekątnej do koła zmienianego.Należy bezwzględnie upewnić się, czy pasażerowie wysiedli z samochodu i przebywają w bezpiecznym miejscu.Nigdy nie wsuwać się pod samoch

11
Informacje praktyczne
161

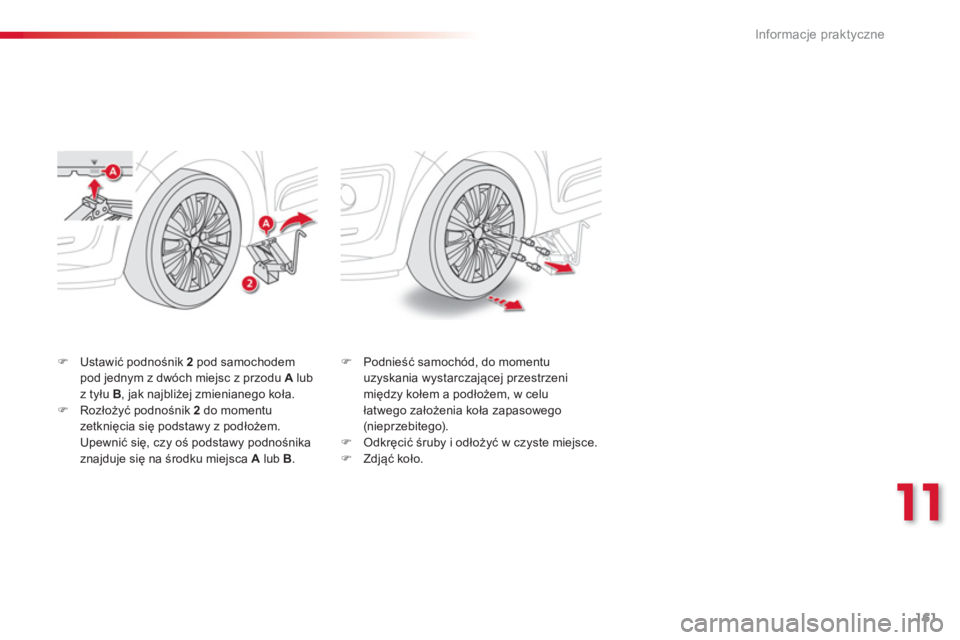

)Ustawić podnośnik 2 pod samochodem pod jednym z dwóch miejsc z przodu Alub
z tyłu B, jak najbliżej zmienianego koła. )Rozłożyü podnośnik 2 do momentu
zetknięcia się podstawy z podłożem. Upewnić się, czy oś podstawy podnośnika
znajduje się na środku miejsca Alub B.
)
Podnieść samochód, do momentu uzyskania wystarczającej przestrzeni
między kołem a podłożem, w celułatwego założenia koła zapasowego (nieprzebitego). )
Odkręcić śruby i odłożyü w czyste miejsce. )
Zdjąć koło.

Informacje praktyczne
162

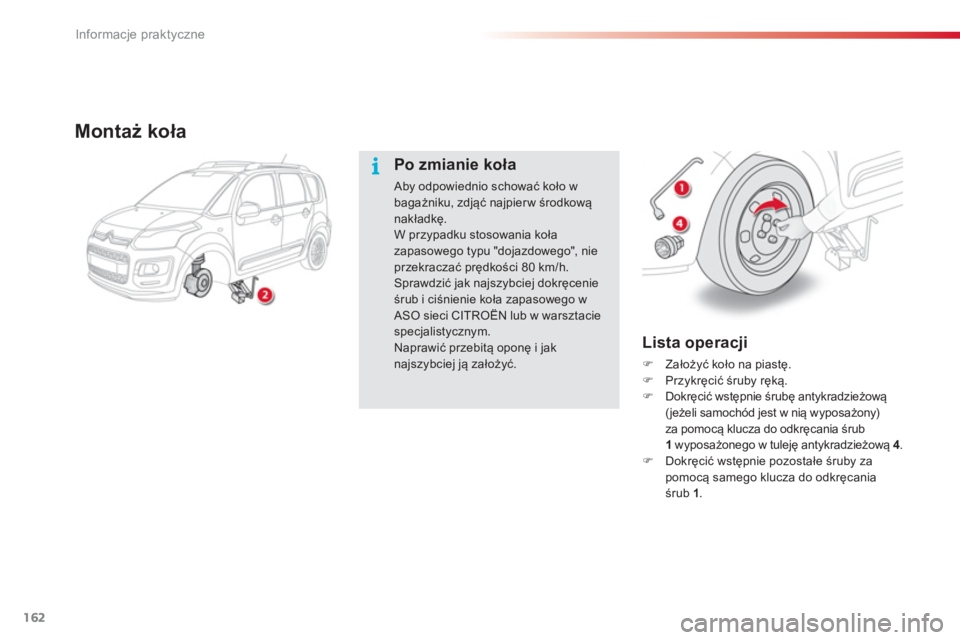

Lista operacji
)Założyü koło na piastę.)Przykręcić śruby ręką. )
Dokręcić wstępnie śrubę antykradzieżową (jeżeli samochód jest w nią wyposażony)za pomocą klucza do odkręcania śrub
1
wyposażonego w tuleję antykradzieżową 4.)Dokręcić wstępnie pozostałe śruby za pomocą samego klucza do odkręcania śrub 1.


Montaż koła
Po zmianie koła

Aby odpowiednio schować koło w bagażniku, zdjąć najpierw środkowąnakładkę. W przypadku stosowania kołazapasowego typu "dojazdowego", nie przekraczać prędkości 80 km/h. Sprawdzić jak najszybciej dokręcenie śrub i ciśnienie koła zapasowego wASO sieci CITROËN lub w warsztacie specjalistycznym. Naprawić przebitą oponę i jaknajszybciej ją założyü.

11
Informacje praktyczne
163

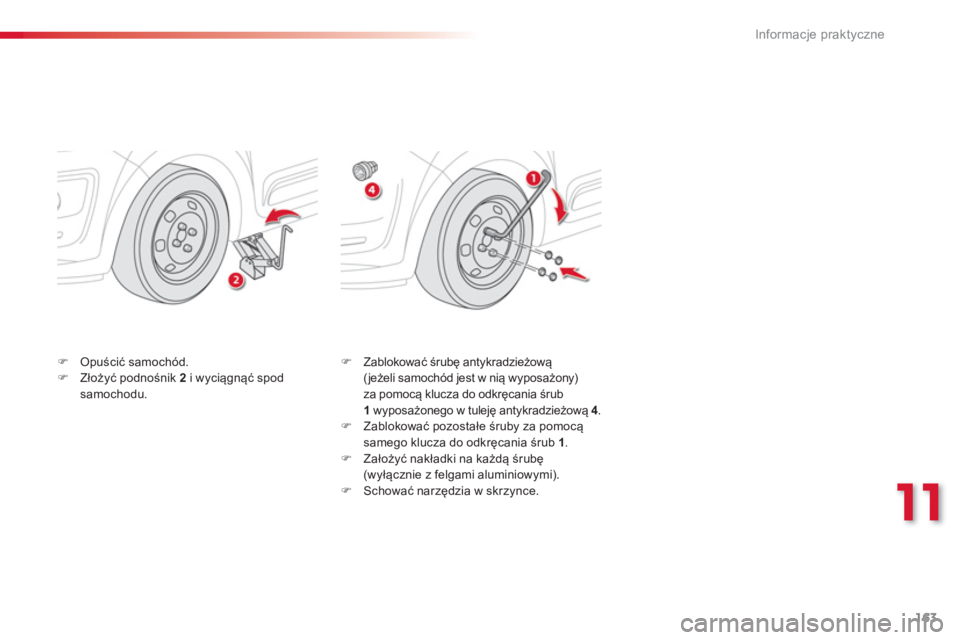

)Zablokować śrubę antykradzieżową(jeżeli samochód jest w nią wyposażony) za pomocą klucza do odkręcania śrub
1
wyposażonego w tuleję antykradzieżową 4.)
Zablokować pozostałe śruby za pomocąsamego klucza do odkręcania śrub 1 . )
Założyü nakładki na każdą śrubę (wyłącznie z felgami aluminiowymi).)
Schować narzędzia w skrzynce.


)Opuścić samochód. )Złożyć podnośnik 2i wyciągnąć spodsamochodu.

Informacje praktyczne
164

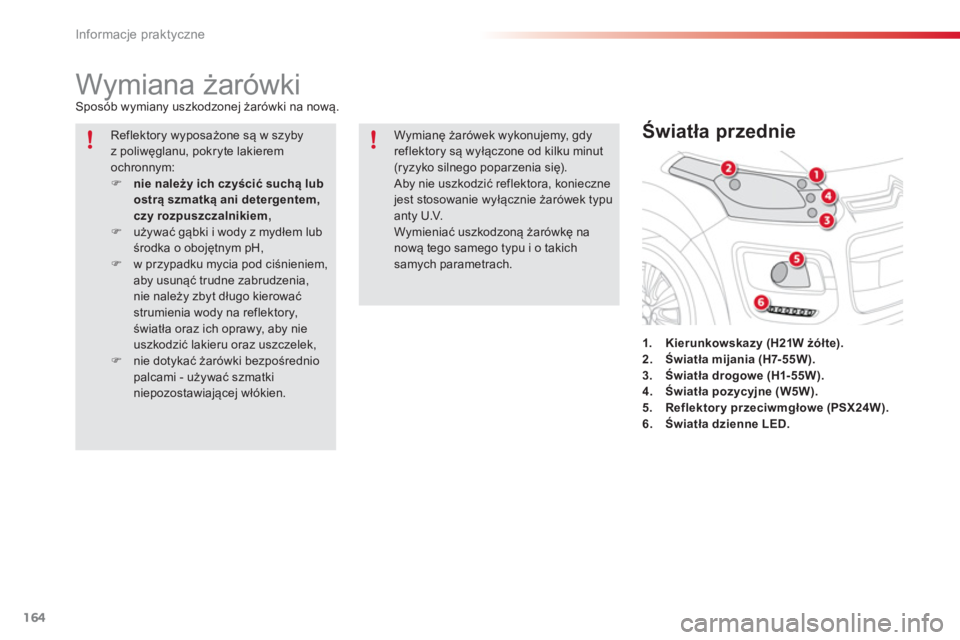

Wymiana żarówki
Sposób wymiany uszkodzonej żarówki na nową.
1.Kierunkowskazy (H21W żółte).2.Światła mijania (H7-55W).3. Światła drogowe (H1- 55W).4.Światła pozycyjne (W5W).5.Reflektory przeciwmgłowe (PSX24W).6.Światła dzienne LED.


Światła przednie
Reflektory wyposażone są w szyby z poliwęglanu, pokryte lakierem ochronnym: )nie należy ich czyścić suchą lub ostrą szmatką ani detergentem, czy rozpuszczalnikiem,)używać gąbki i wody z mydłem lubśrodka o obojętnym pH, )w przypadku mycia pod ciśnieniem,aby usunąć trudne zabrudzenia,nie należy zbyt długo kierowaćstrumienia wody na reflektory,światła oraz ich oprawy, aby nie uszkodzić lakieru oraz uszczelek, )nie dotykać żarówki bezpośredniopalcami - używać szmatki niepozostawiającej włókien.
Wymianę żarówek wykonujemy, gdy reflektory są wyłączone od kilku minut(ryzyko silnego poparzenia się).
Aby nie uszkodzić reflektora, konieczne jest stosowanie wyłącznie żarówek typuanty U.V. Wymieniać uszkodzoną żarówkę na nową tego samego typu i o takichsamych parametrach.

11
Informacje praktyczne
165

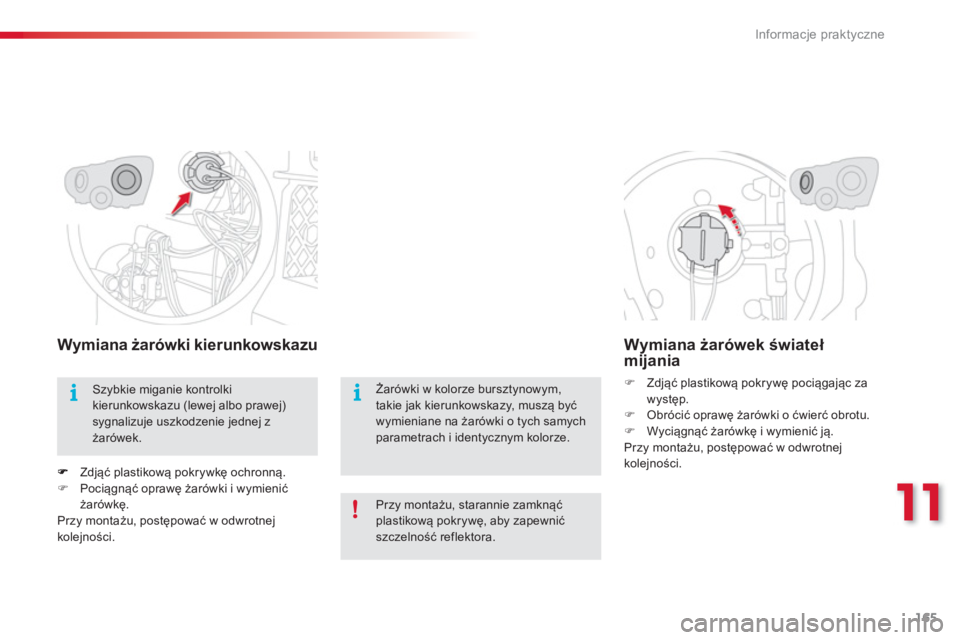

Wymiana żarówki kierunkowskazu
Zdjąć plastikową pokrywkę ochronną.

)
Pociągnąć oprawę żarówki i wymienić
żarówkę.
Przy montażu, postępować w odwrotnej
kolejności.








Wymiana żarówek świateł
mijania


)
Zdjąć plastikową pokrywę pociągając za
występ.

)
Obrócić oprawę żarówki o ćwierć obrotu.

)
Wyciągnąć żarówkę i wymienić ją.
Przy montażu, postępować w odwrotnej
kolejności.
Szybkie miganie kontrolki
kierunkowskazu (lewej albo prawej)
sygnalizuje uszkodzenie jednej z
żarówek.
Przy montażu, starannie zamknąć plastikową pokrywę, aby zapewnić
szczelność reflektora.
Żarówki w kolorze bursztynowym,
takie jak kierunkowskazy, muszą być
wymieniane na żarówki o tych samych
parametrach i identycznym kolorze.

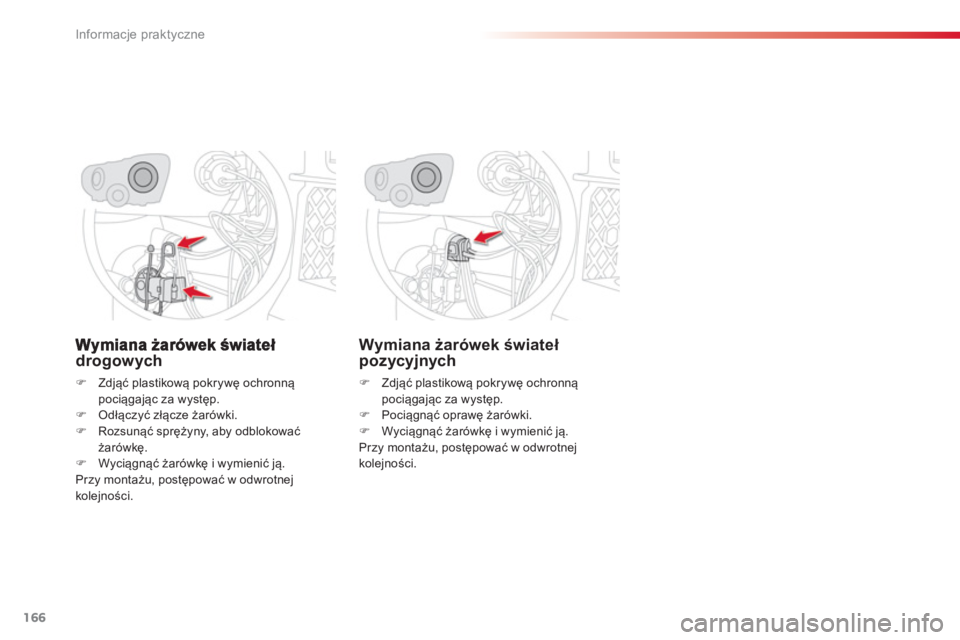

Informacje praktyczne
166
drogowych
)Zdjąć plastikową pokrywę ochronnąpociągając za występ.)Odłączyć złącze żarówki.)Rozsunąć sprężyny, aby odblokowaćżar

11
Informacje praktyczne
167

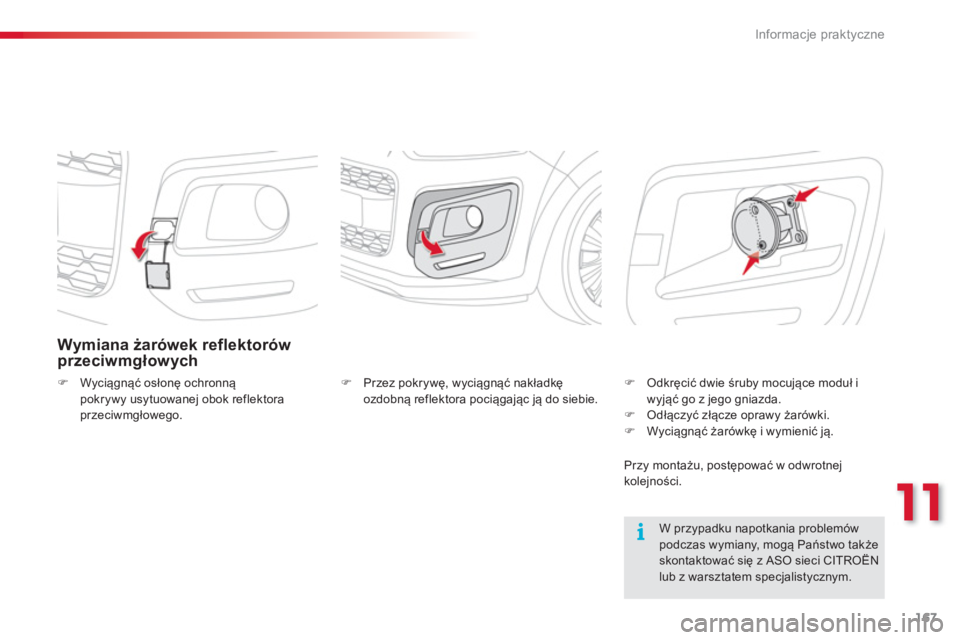

Wymiana żarówek reflektorówprzeciwmgłowych
)Wyciągnąć osłonę ochronnąpokrywy usytuowanej obok reflektoraprzeciwmgłowego.


W przypadku napotkania problem

Informacje praktyczne
168

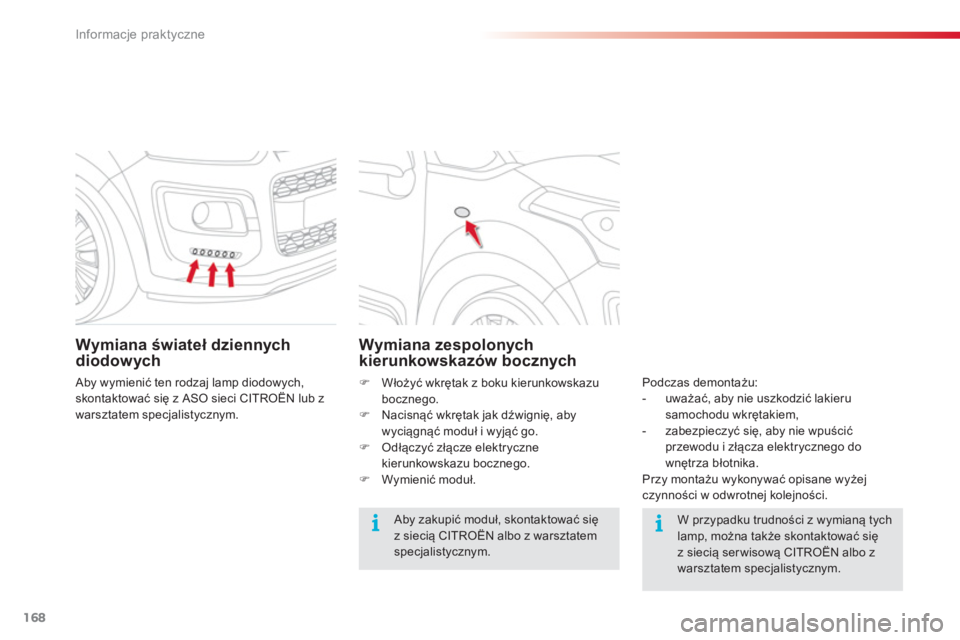

Wymiana świateł dziennych diodowych
Aby wymienić ten rodzaj lamp diodowych, skontaktować się z ASO sieci CITROËN lub z
warsztatem specjalistycznym.
Wymiana zespolonych kierunkowskazów bocznych


Aby zakupić moduł, skontaktować się z siecią CITRO
