CITROEN C3 PICASSO 2014 Instrukcja obsługi (in Polish)

9
Jazda
129

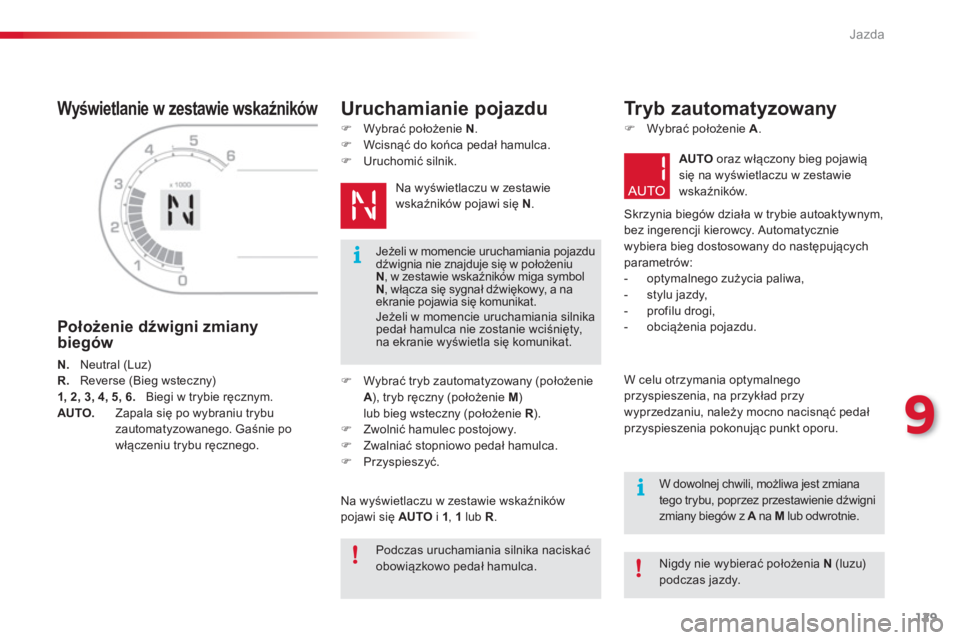

Wyświetlanie w zestawie wskaźników


Położenie dźwigni zmiany
biegów
N. Neutral (Luz)R.Reverse (Bieg wsteczny)1, 2, 3, 4, 5, 6.
Biegi w trybie ręcznym.
AUTO. Zapala siÄ™ po wybraniu trybu
zautomatyzowanego. Gaśnie po
włączeniu trybu ręcznego.
Uruchamianie pojazdu
)
Wybrać położenie N.)
Wcisnąć do końca pedał hamulca.
)
Uruchomić silnik.
Na w
yświetlaczu w zestawie
wskaźników pojawi się N.
)
Wybrać tryb zautomatyzowany (położenie A
), tryb ręczny (położenie AM ) lub bieg wsteczny (położenie R). R)
Zwolnić hamulec postojowy.)
Zwalniać stopniowo pedał hamulca.)
Przyspieszyć.
Na w
yświetlaczu w zestawie wskaźników pojawi się AUTO
i 1 , 1
lub R.


Tryb zautomatyzowany
)
Wybrać położenie A.
AUTOoraz włączony bieg pojawią
się na wyświetlaczu w zestawie
wskaźników.
Skrz
ynia biegów działa w trybie autoaktywnym, bez ingerencji kierowcy. Automatycznie
wybiera bieg dostosowany do następującychparametr

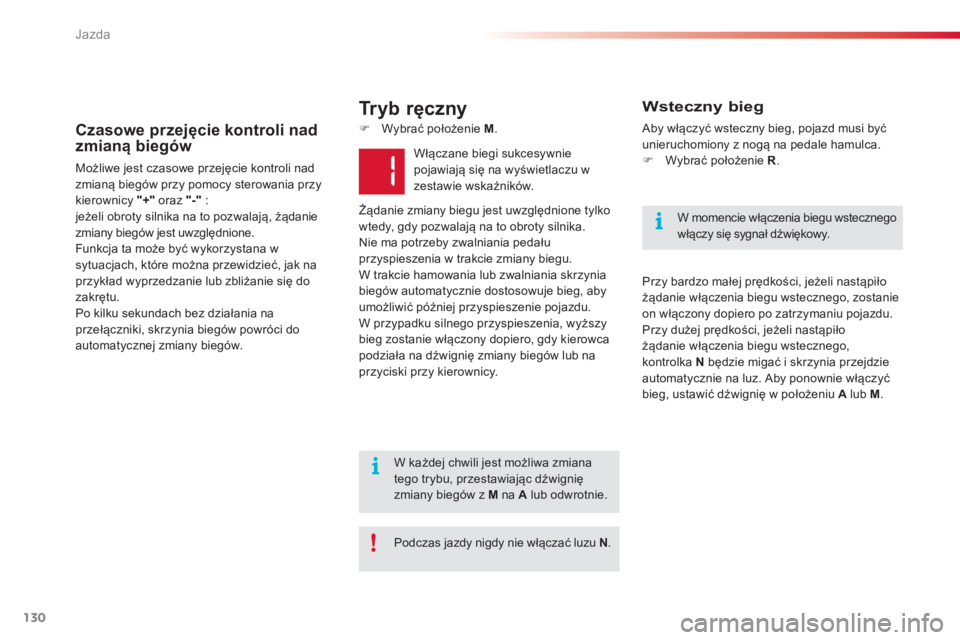

Jazda
130
) Wybrać położenie M. Aby włączyć wsteczny bieg, pojazd musi być
unieruchomiony z nogÄ… na pedale hamulca.
)Wybrać położenie R .


Prz
y bardzo małej prędkości, jeżeli nastąpiło
żądanie włączenia biegu wstecznego, zostanie
on włączony dopiero po zatrzymaniu pojazdu.
Przy dużej prędkości, jeżeli nastąpiło
żądanie włączenia biegu wstecznego,kontrolka N będzie migać i skrzynia przejdzie
automatycznie na luz. Aby ponownie włączyć
bieg, ustawić dźwignię w położeniu Alub M.
Czasowe przejęcie kontroli nad
zmianą biegów
Możliwe jest czasowe przejęcie kontroli nad
zmianÄ… bieg

9
Jazda
131

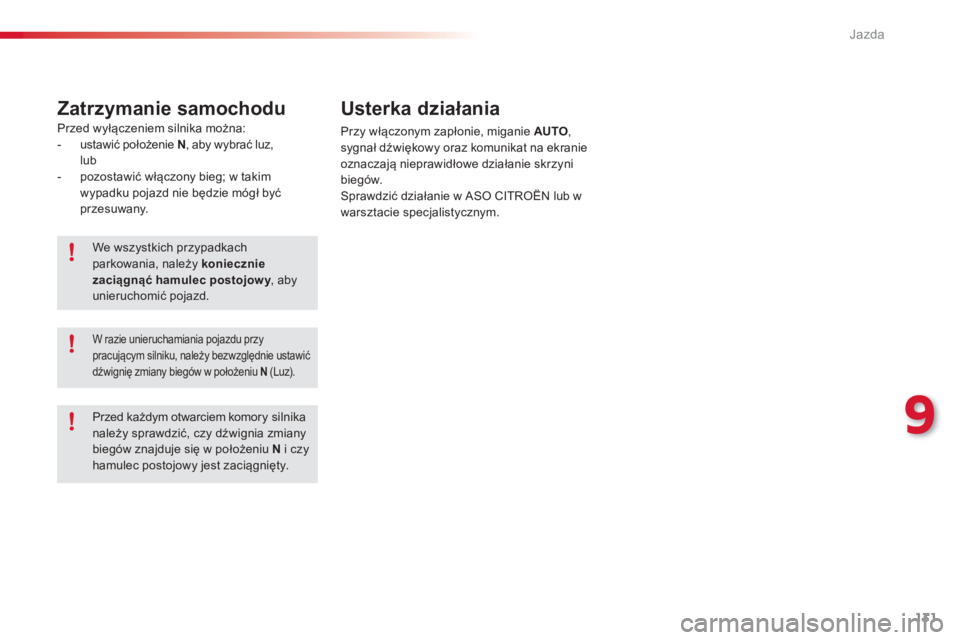

Zatrzymanie samochodu Usterka działania
Przy włączonym zapłonie, miganie AUTO ,
sygnał dźwiękowy oraz komunikat na ekranie
oznaczają nieprawidłowe działanie skrzyni
biegów.
Sprawdzić działanie w ASO CITROËN lub w warsztacie specjalistycznym.

We wszystkich przypadkach parkowania, należy konieczniezaciągnąć hamulec postojow y
, aby yunieruchomić pojazd.


W razie unieruchamiania pojazdu przy pracującym silniku, należy bezwzględnie ustawićdźwignię zmiany bieg

Jazda
132

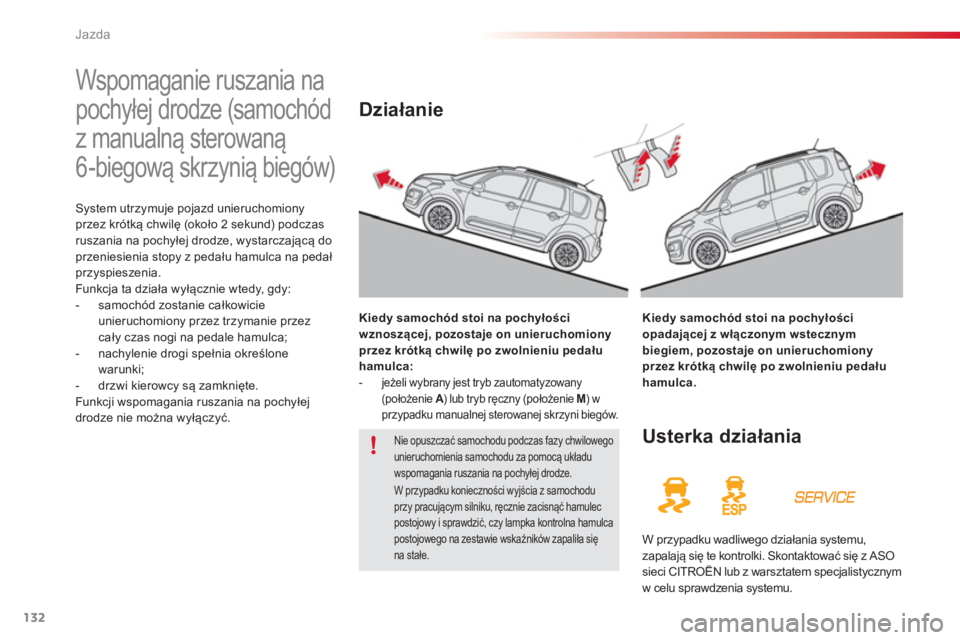

Wspomaganie ruszania na
pochyłej drodze (samochód
z manualnÄ… sterowanÄ…
6-biegową skrzynią biegów)
System utrzymuje pojazd unieruchomionyprzez krótką chwilę (około 2 sekund) podczas ruszania na pochyłej drodze, wystarczającą do przeniesienia stopy z pedału hamulca na pedałprzyspieszenia.
Funkcja ta działa wyłącznie wtedy, gdy:
- samochód zostanie całkowicie unieruchomiony przez trzymanie przez cały czas nogi na pedale hamulca;
- nachylenie drogi spełnia określone
warunki;
- drzwi kierowc
y są zamknięte.
Funkcji wspomagania ruszania na pochyłej
drodze nie można wyłączyć.
Kiedy samochód stoi na pochyłości
wznoszÄ…cej, pozostaje on unieruchomiony
przez krótk
ą chwilę po zwolnieniu pedału
hamulca:

- jeżeli wybrany jest tryb zautomatyzowany(położenie A
) lub tryb ręczny (położenie AAM ) w przypadku manualnej sterowanej skrzyni biegów.
Kiedy samochód stoi na pochyłości
opadającej z włączonym wstecznym
biegiem, pozostaje on unieruchomionyprzez krótką chwilę po zwolnieniu pedału
hamulca.
Usterka działania

W przypadku wadliwego działania systemu,
zapalają się te kontrolki. Skontaktować się z ASO sieci CITRO

9
Jazda
133

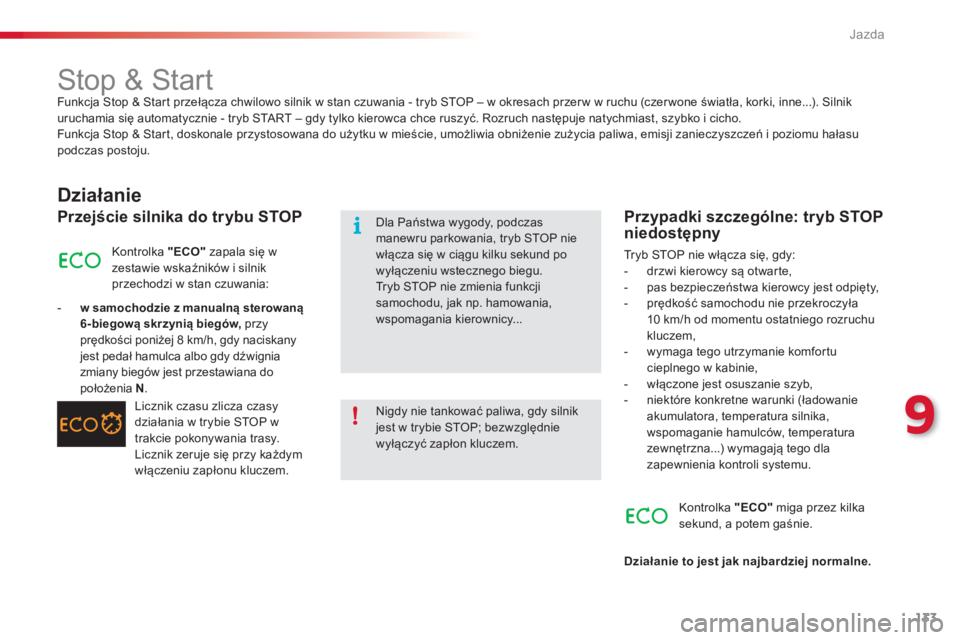

Stop & Start
Funkcja Stop & Start przełącza chwilowo silnik w stan czuwania - tryb STOP – w okresach przer w w ruchu (czerwone światła, korki, inne...). Silnik
uruchamia się automatycznie - tryb START – gdy tylko kierowca chce ruszyć. Rozruch następuje natychmiast, szybko i cicho.
Funkcja Stop & Star t, doskonale przystosowana do użytku w mieście, umożliwia obniżenie zużycia paliwa, emisji zanieczyszczeń i poziomu hałasupodczas postoju.


Działanie


Przejście silnika do trybu STOP
Kontrolka "ECO"
zapala się wzestawie wskaźnik

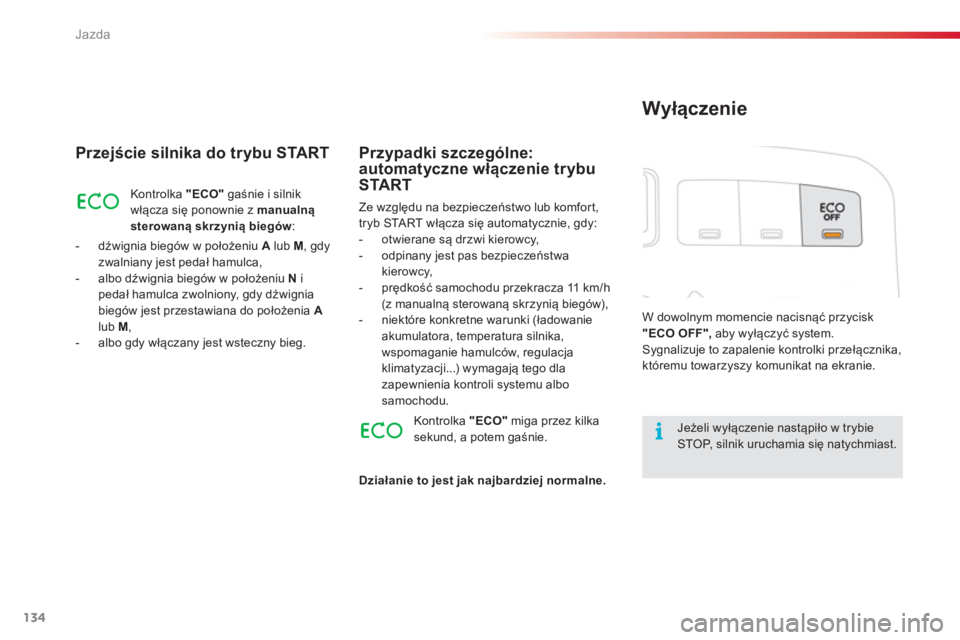

Jazda
134
Przejście silnika do trybu START

Kontrolka "ECO"
gaśnie i silnik
włącza się ponownie z manualnąsterowaną skrzynią biegów:
- dźwignia biegów w położeniu Alub M, gdyzwalniany jest pedał hamulca,
- albo dźwignia biegów w położeniu Nipedał hamulca zwolniony, gdy dźwignia
biegów jest przestawiana do położenia Alub M
,
- albo gdy włączany jest wsteczny bieg.


Przypadki szczególne:
automatyczne włączenie trybu
START
Ze względu na bezpieczeństwo lub komfor t,
tryb START włącza się automatycznie, gdy:


- otwierane sÄ… drzwi kierowcy,

- odpinany jest pas bezpieczeństwa kierowcy,

- prędkość samochodu przekracza 11 km/h (z manualną sterowaną skrzynią biegów),

- niektóre konkretne warunki (ładowanie
akumulatora, temperatura silnika,
wspoma
ganie hamulców, regulacjaklimatyzacji...) wymagają tego dla
zapewnienia kontroli systemu albo samochodu.
K
ontrolka "ECO"miga przez kilka
sekund, a potem gaśnie.
Działanie to jest jak najbardziej normalne.


Wyłączenie

W dowolnym momencie nacisnąć przycisk"ECO OFF",aby wyłączyć system.
Sygnalizuje to zapalenie kontrolki przełącznika,
któremu towarzyszy komunikat na ekranie.
Jeżeli wyłączenie nastąpiło w trybie STOP, silnik uruchamia się natychmiast.

9
Jazda
135

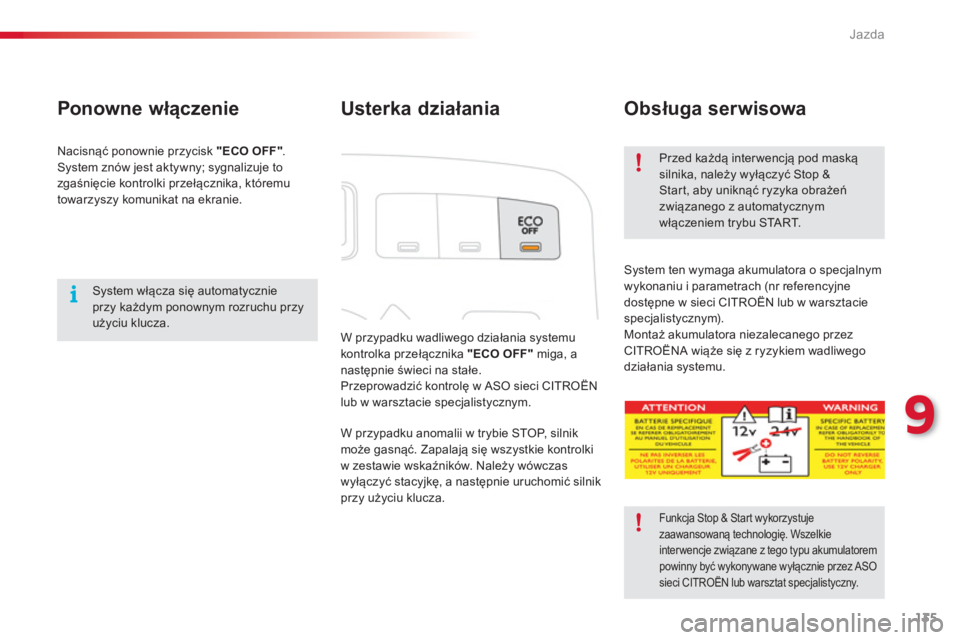

Usterka działania
W przypadku wadliwego działania systemu kontrolka przełącznika "ECO OFF"
miga, a następnie świeci na stałe.
Przeprowadzić kontrolę w ASO sieci CITRO

Jazda
136

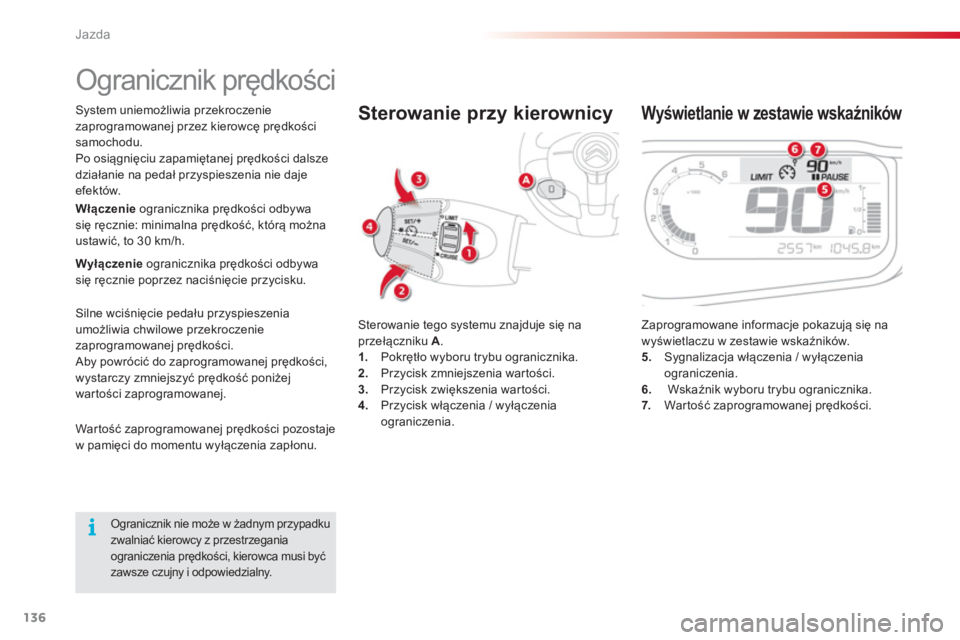

Ogranicznik prędkości
Sterowanie tego systemu znajduje się na przełączniku A . 1.
Pokrętło wyboru trybu ogranicznika.2.
Przycisk zmniejszenia wartości. 3.Przycisk zwiększenia wartości. 4.
Przycisk włączenia / wyłączenia
ograniczenia. Zapro
gramowane informacje pokazujÄ… siÄ™ na
wyświetlaczu w zestawie wskaźników.
5.Sygnalizacja włączenia / wyłączenia ograniczenia.
6.
Wskaźnik wyboru trybu ogranicznika.
7.War tość zaprogramowanej prędkości.
Sterowanie przy kierownicy
Wyświetlanie w zestawie wskaźników
WÅ‚Ä…czenie
ogranicznika prędkości odbywasię ręcznie: minimalna prędkość, którą można
ustawić, to 30 km/h.
Wyłączenie
ogranicznika prędkości odbywasię ręcznie poprzez naciśnięcie przycisku.
Silne wciśnięcie pedału przyspieszenia
umożliwia chwilowe przekroczenie
zaprogramowanej prędkości.
Aby powrócić do zaprogramowanej prędkości,
wystarczy zmniejszyć prędkość poniżej
wartości zaprogramowanej.
War tość zapro
gramowanej prędkości pozostaje
w pamięci do momentu wyłączenia zapłonu.

Ogranicznik nie może w żadnym przypadku
zwalniać kierowcy z przestrzegania ograniczenia prędkości, kierowca musi byćzawsze czujny i odpowiedzialny.

System uniemożliwia przekroczenie
zaprogramowanej przez kierowcę prędkości samochodu.
Po osiągnięciu zapamiętanej prędkości dalsze działanie na pedał przyspieszenia nie dajeefekt

9
Jazda
137

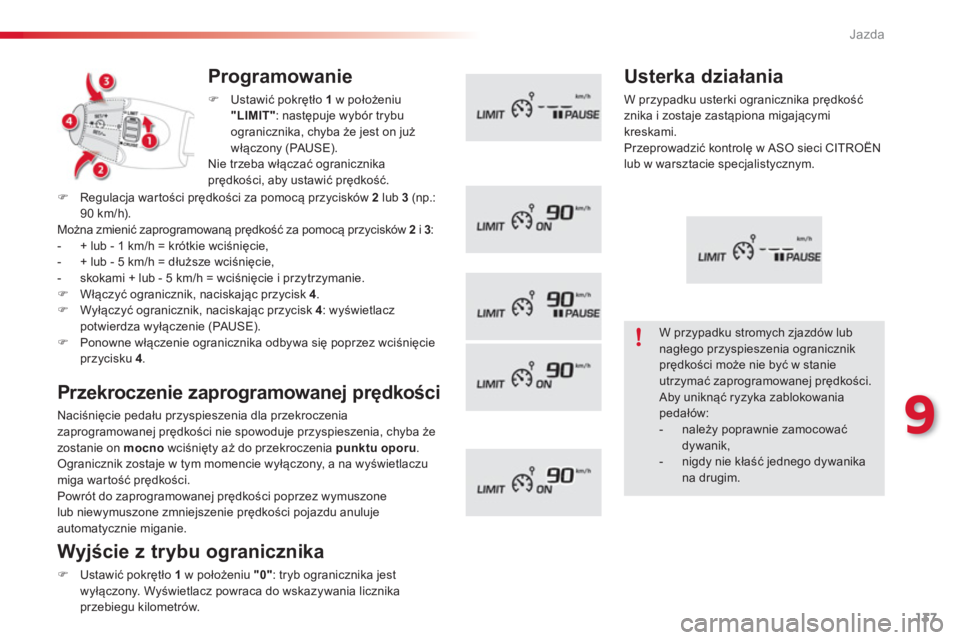

Programowanie
)Ustawić pokrętło 1w położeniu "LIMIT"
: następuje wyb

Jazda
138

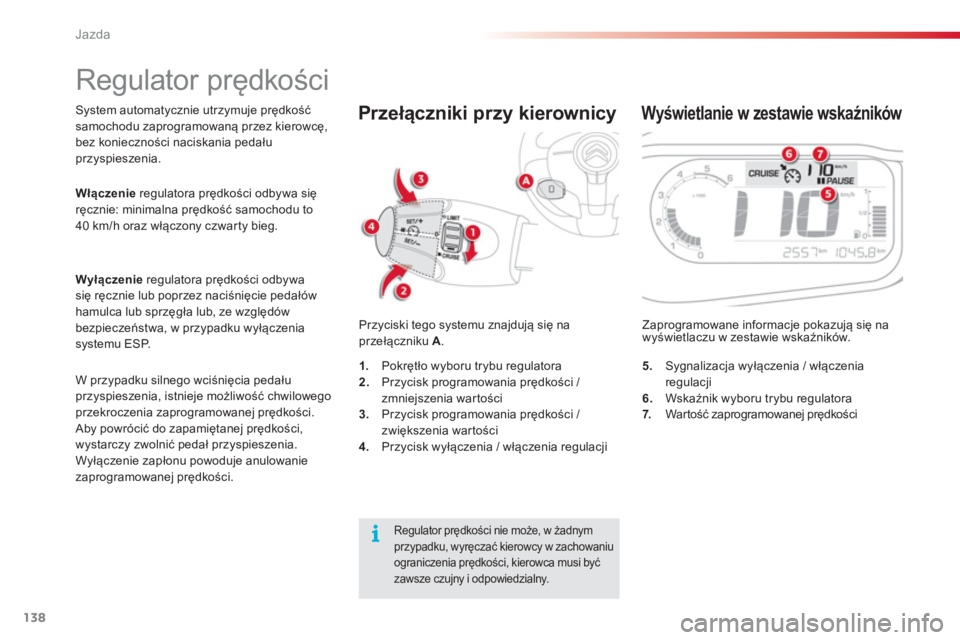

System automatycznie utrzymuje prędkośćsamochodu zaprogramowaną przez kierowcę,
bez konieczności naciskania pedału
przyspieszenia.
Prz
yciski tego systemu znajdujÄ… siÄ™ na
przełączniku A.
Zaprogramowane informacje pokazujÄ… siÄ™ na
wyświetlaczu w zestawie wskaźników.
Przełączniki przy kierownicy

Wyświetlanie w zestawie wskaźników
WÅ‚Ä…czenie
regulatora prędkości odbywa się ręcznie: minimalna prędkość samochodu to
40 km/h oraz włączony czwarty bieg.
W
yłączenie
regulatora prędkości odbywasię ręcznie lub poprzez naciśnięcie pedałówhamulca lub sprzęgáa lub, ze względów
bezpieczeństwa, w przypadku wyłączeniasystemu ESP.
W przypadku silnego wci
śnięcia pedału przyspieszenia, istnieje możliwość chwilowegoprzekroczenia zaprogramowanej prędkości.
Aby powrócić do zapamiętanej prędkości,
w
ystarczy zwolnić pedał przyspieszenia.
Wyłączenie zapłonu powoduje anulowanie
zaprogramowanej prędkości. 1
.Pokrętło wyboru trybu regulatora
2. Przycisk programowania prędkości /
zmniejszenia wartości 3.
Przycisk programowania prędkości /
zwiększenia wartości
4.Przycisk wyłączenia / włączenia regulacji 5
. Sygnalizacja wyłączenia / włączeniaregulacji
6.Wskaźnik wyboru trybu regulatora
7. War tość zaprogramowanej prędkości
Regulator prędkości nie może, w żadnym przypadku, wyręczać kierowcy w zachowaniu ograniczenia prędkości, kierowca musi być zawsze czujny i odpowiedzialny.






Regulator prędkości
