CITROEN C3 PICASSO 2014 Manual do condutor (in Portuguese)

11
Informações práticas
159

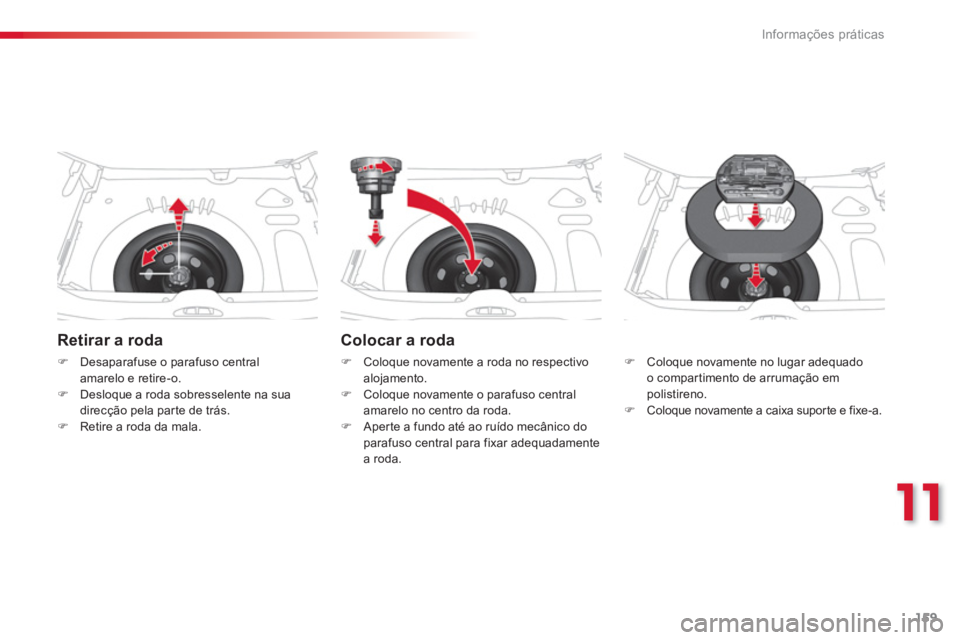

Retirar a roda
)Desaparafuse o parafuso central amarelo e retire-o. )Desloque a roda sobresselente na sua
direcção pela par te de trás.
)Retire a roda da mala.

Colocar a roda
)
Coloque novamente a roda no respectivo
alojamento.) Coloque novamente o parafuso central amarelo no centro da roda. )
Aper te a fundo até ao ruído mecânico do
parafuso central para fixar adequadamentea roda.
)
Coloque novamente no lugar adequado
o compartimento de arrumação em
polistireno.) Coloque novamente a caixa suporte e fixe-a.

Informações práticas
160

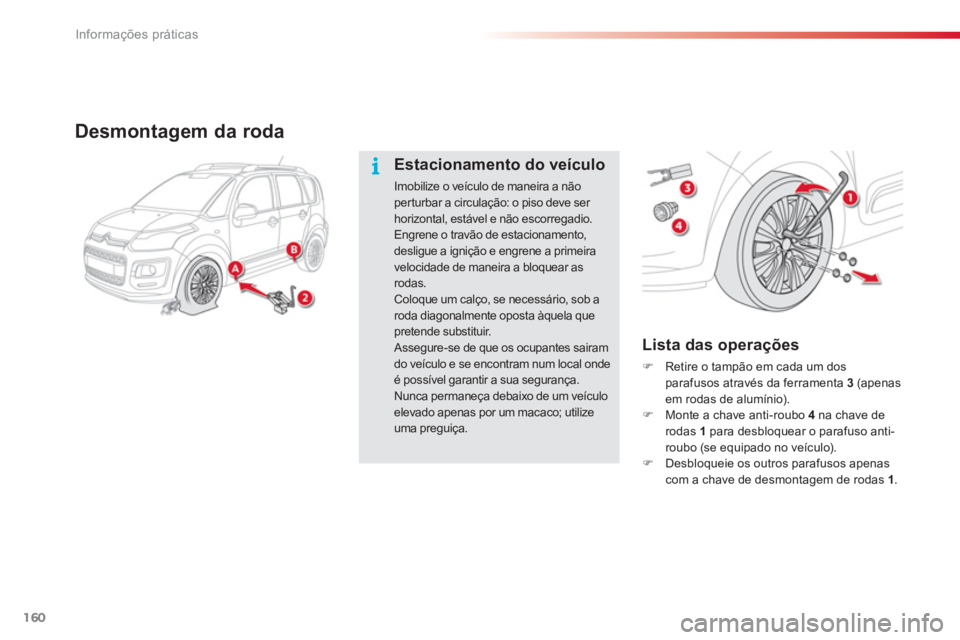

Desmontagem da roda

Lista das operações
)Retire o tampão em cada um dos parafusos através da ferramenta 3 (apenasem rodas de alumínio). )Monte a chave anti-roubo 4
na chave de rodas 1 para desbloquear o parafuso anti-roubo (se equipado no veículo).)Desbloqueie os outros parafusos apenas com a chave de desmontagem de rodas 1 .
Estacionamento do veículo
Imobilize o veículo de maneira a não per turbar a circulação: o piso deve ser horizontal, estável e não escorregadio. Engrene o travão de estacionamento,desligue a ignição e engrene a primeiravelocidade de maneira a bloquear as rodas.Coloque um calço, se necessário, sob a roda diagonalmente oposta àquela quepretende substituir.
Assegure-se de que os ocupantes sairamdo veículo e se encontram num local onde é possível garantir a sua segurança.Nunca permaneça debaixo de um veículo elevado apenas por um macaco; utilizeuma preguiça.

11
Informações práticas
161

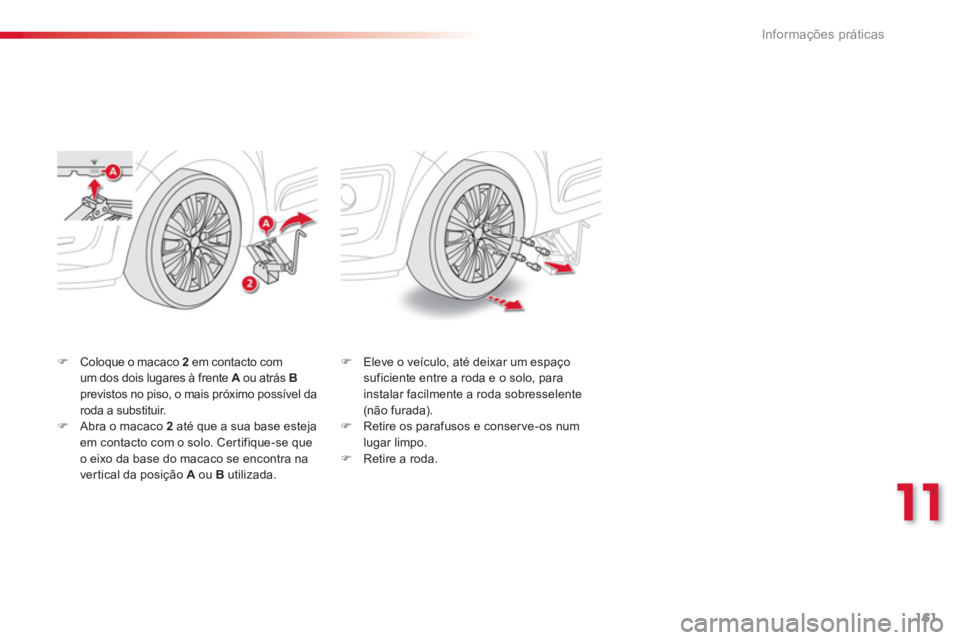

)Coloque o macaco 2 em contacto com
um dos dois lugares à frente A ou atrás ABprevistos no piso, o mais próximo possível daroda a substituir. )Abra o macaco 2
até que a sua base estejaem contacto com o solo. Certifique-se queo eixo da base do macaco se encontra na
ver tical da posição Aou B utilizada.
)
Eleve o veículo, até deixar um espaço suficiente entre a roda e o solo, para
instalar facilmente a roda sobresselente(não furada).) Retire os parafusos e conserve-os numlugar limpo.)
Retire a roda.

Informações práticas
162

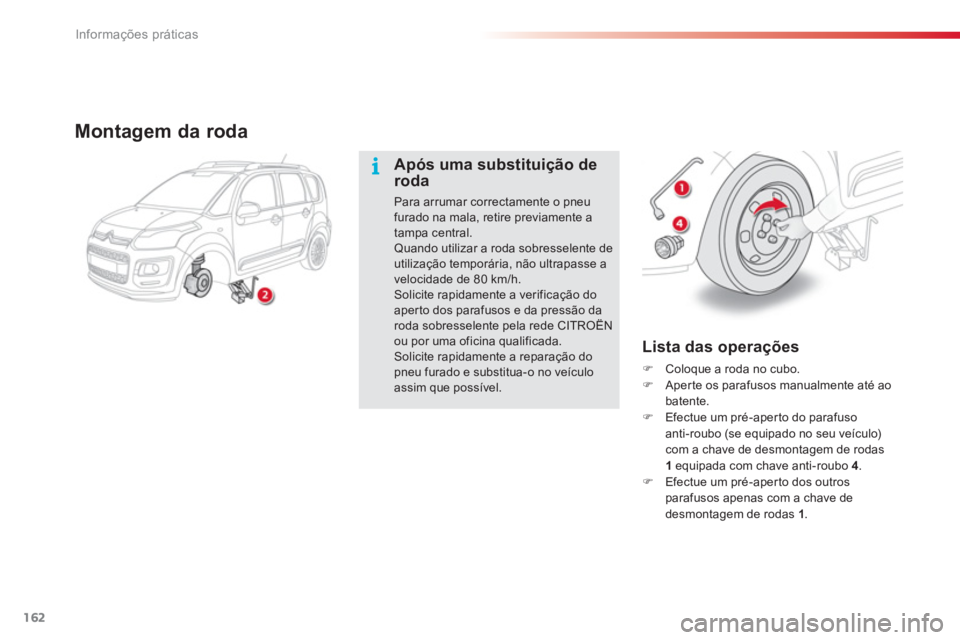

Lista das operações
)Coloque a roda no cubo.)Aperte os parafusos manualmente até aobatente. )Efectue um pré-aperto do parafusoanti-roubo (se equipado no seu veículo) com a chave de desmontagem de rodas1equipada com chave anti-roubo 4 . )Efectue um pré-aper to dos outros parafusos apenas com a chave de desmontagem de rodas 1.


Montagem da roda
Após uma substituição deroda
Para arrumar correctamente o pneufurado na mala, retire previamente a tampa central. Quando utilizar a roda sobresselente deutilização temporária, não ultrapasse avelocidade de 80 km/h.Solicite rapidamente a verificação do aperto dos parafusos e da pressão daroda sobresselente pela rede CITROËN ou por uma oficina qualificada.Solicite rapidamente a reparação dopneu furado e substitua-o no veículoassim que possível.

11
Informações práticas
163

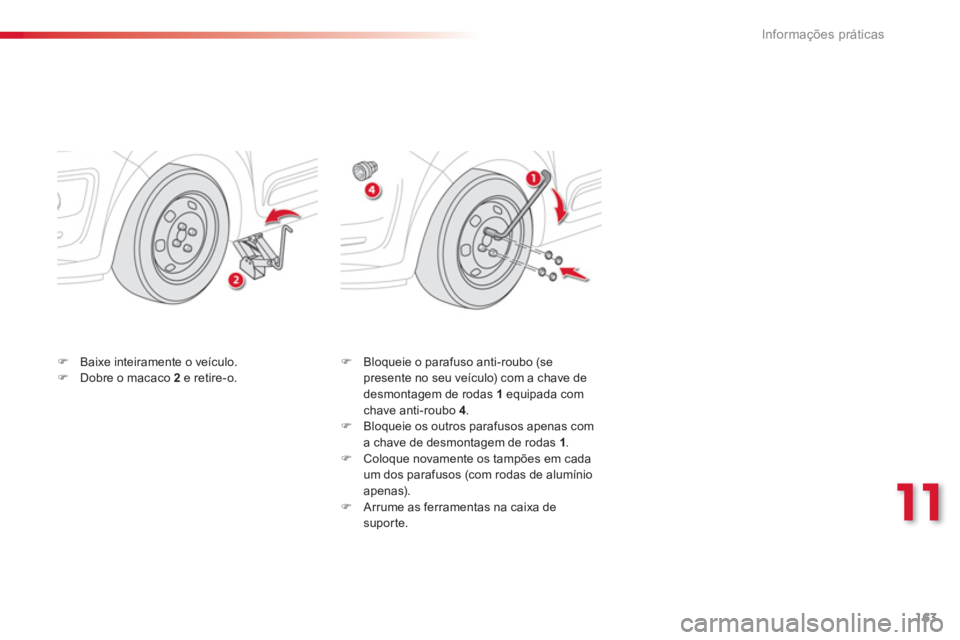

) Bloqueie o parafuso anti-roubo (se
presente no seu veículo) com a chave de
desmontagem de rodas 1 equipada com chave anti-roubo 4
. )
Bloqueie os outros parafusos apenas com
a chave de desmontagem de rodas 1 . ) Coloque novamente os tampões em cada um dos parafusos (com rodas de alumínio
apenas). ) Arrume as ferramentas na caixa desuporte.


)Baixe inteiramente o veículo.)Dobre o macaco 2 e retire-o.

Informações práticas
164

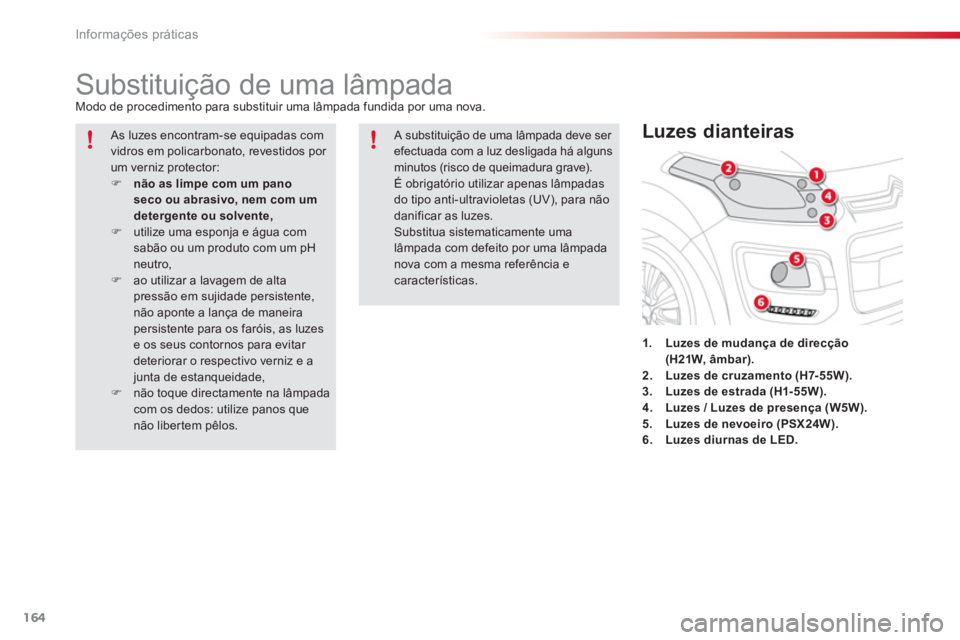

Substituição de uma lâmpada
Modo de procedimento para substituir uma lâmpada fundida por uma nova.
1.Luzes de mudançade direcção(H21W, âmbar).2. Luzes de cruzamento (H7-55W).3.Luzes de estrada (H1- 55W).4.Luzes / Luzes de presença (W5W).5.Luzes de nevoeiro (PSX24W).6.Luzes diurnas de LED.


Luzes dianteiras As luzes encontram-se equipadas com vidros em policarbonato, revestidos por um verniz protector:)não as limpe com um pano seco ou abrasivo, nem com um detergente ou solvente,)utilize uma esponja e água comsabão ou um produto com um pH neutro, )ao utilizar a lavagem de alta pressão em sujidade persistente, não aponte a lança de maneirapersistente para os faróis, as luzese os seus contornos para evitar deteriorar o respectivo verniz e ajunta de estanqueidade, )não toque directamente na lâmpadacom os dedos: utilize panos que não liber tem pêlos.


A substituição de uma lâmpada deve ser efectuada com a luz desligada há algunsminutos (risco de queimadura grave). É obrigatório utilizar apenas lâmpadas do tipo anti-ultravioletas (UV), para nãodanificar as luzes.Substitua sistematicamente uma lâmpada com defeito por uma lâmpada nova com a mesma referência ecaracterísticas.

11
Informações práticas
165

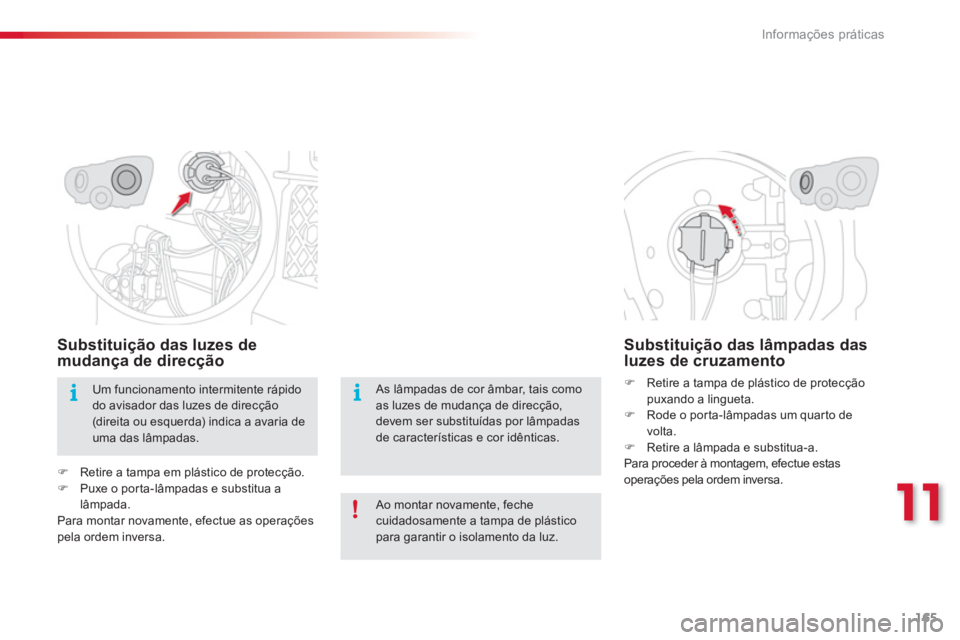

Substituição das luzes de
mudança de direcção


)
Retire a tampa em plástico de protecção.

)
Puxe o por ta-lâmpadas e substitua a
lâmpada.
Para montar novamente, efectue as operações
pela ordem inversa.







Substituição das lâmpadas das
luzes de cruzamento


)
Retire a tampa de plástico de protecção
puxando a lingueta.

)
Rode o por ta-lâmpadas um quar to de
volta.

)
Retire a lâmpada e substitua-a.
Para proceder à montagem, efectue estas
operações pela ordem inversa.

Um funcionamento intermitente rápidodo avisador das luzes de direcção(direita ou esquerda) indica a avaria de
uma das lâmpadas.
Ao montar novamente, feche
cuidadosamente a tampa de plástico
para garantir o isolamento da luz.
As lâmpadas de cor âmbar, tais como
as luzes de mudança de direcção,
devem ser substituídas por lâmpadas
de características e cor idênticas.

Informações práticas
166

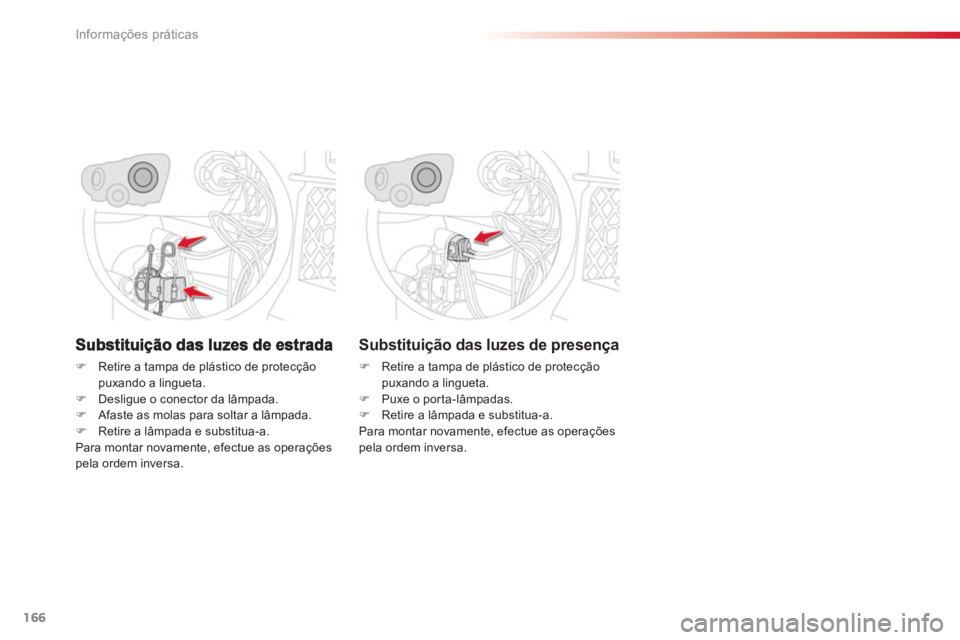

)Retire a tampa de plástico de protecção puxando a lingueta.)Desligue o conector da lâmpada. )Afaste as molas para soltar a lâmpada. )Retire a lâmpada e substitua-a.
Para montar novamente, efectue as operações pela ordem inversa.


Substituição das luzes de presença
)
Retire a tampa de plástico de protecção
puxando a lingueta. ) Puxe o por ta-lâmpadas.)
Retire a lâmpada e substitua-a.
Para montar novamente, efectue as operaçõespela ordem inversa.

11
Informações práticas
167

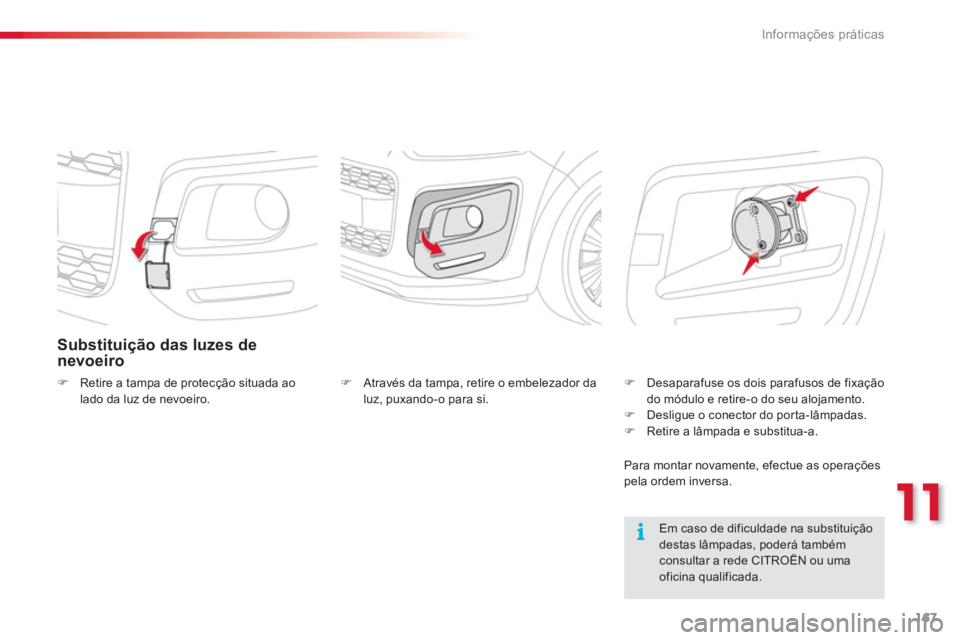

Substituição das luzes de
nevoeiro
)Retire a tampa de protecção situada aolado da luz de nevoeiro.

Em caso de dificuldade na substituição destas lâmpadas, poderá tambémconsultar a rede CITROËN ou uma oficina qualificada.
)
Através da tampa, retire o embelezador da luz, puxando-o para si.)
Desaparafuse os dois parafusos de fixação
do módulo e retire-o do seu alojamento.) Desligue o conector do por ta-lâmpadas. )
Retire a lâmpada e substitua-a.
Para montar novamente, e
fectue as operações
pela ordem inversa.

Informações práticas
168

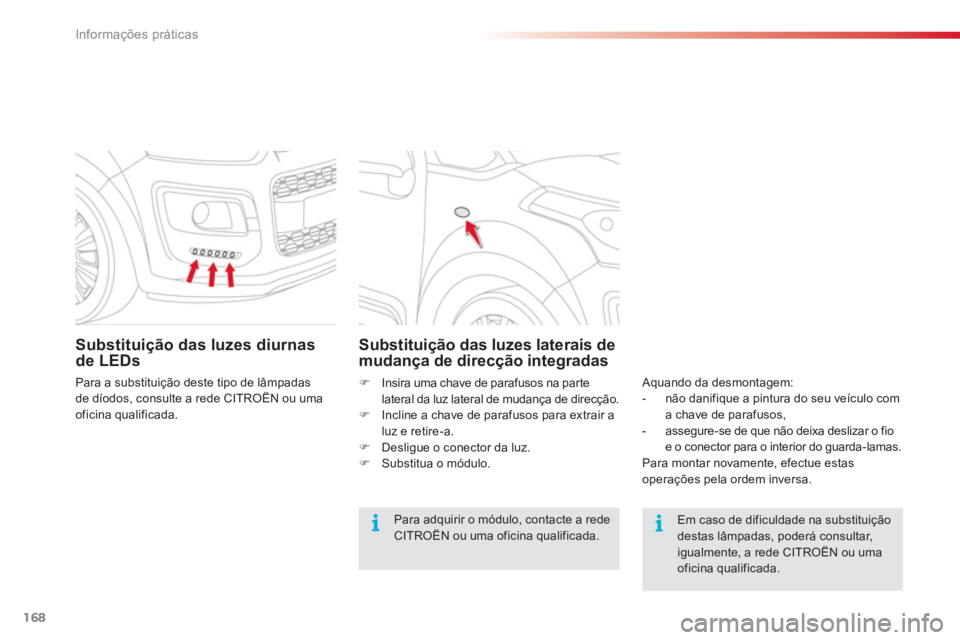

Substituição das luzes diurnas de LEDs
Para a substituição deste tipo de lâmpadas
de díodos, consulte a rede CITROËN ou uma
o
ficina qualificada.
Substituição das luzes laterais de mudança de direcção integradas
Para adquirir o módulo, contacte a rede CITROËN ou uma oficina qualificada.

Em caso de dificuldade na substituição destas lâmpadas, poderá consultar,igualmente, a rede CITROËN ou umaoficina qualificada.
Aquando da desmontagem:


- não danifique a pintura do seu veículo com a chave de parafusos,

- assegure-se de que não deixa deslizar o fio e o conector para o interior do guarda-lamas.
Para montar novamente, efectue estas
operações pela ordem inversa.
)Insira uma chave de parafusos na parte lateral da luz lateral de mudança de direcção. )
Incline a chave de parafusos para extrair aluz e retire-a. )
Desligue o conector da luz.)
Substitua o módulo.
