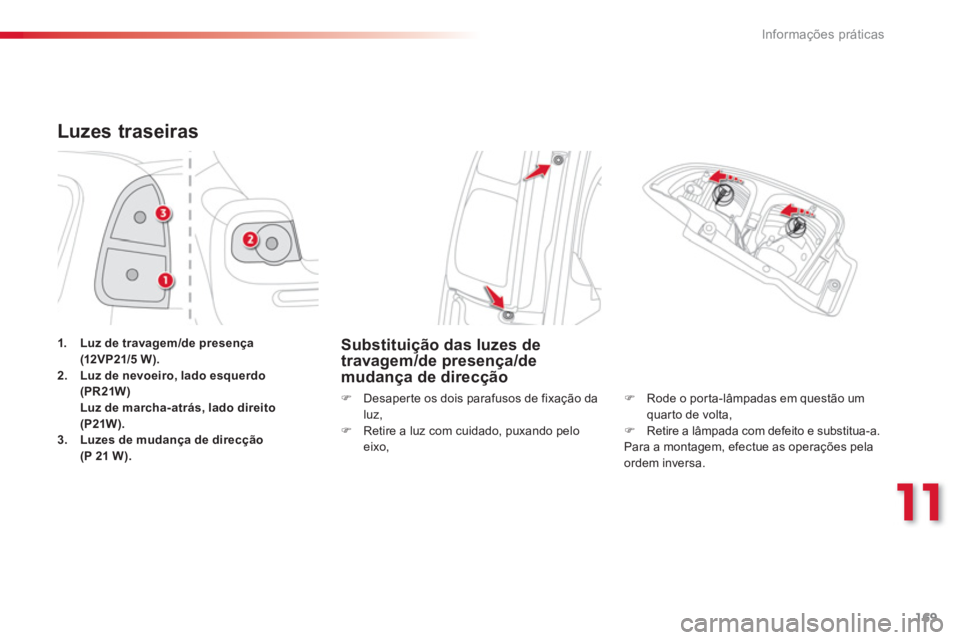

Luzes traseiras
1.Luz de travagem/de presença (12VP21/5 W).2. Luz de nevoeiro, lado esquerdo (PR21W)Luz de marcha-atrás, lado direito(P21W).3.Luzes de mudança de direcção(P 21 W).
Substituição das luzes de
travagem/de presença/de mudança de direcção
) Rode o por ta-lâmpadas em questão um
quarto de volta,
) Retire a lâmpada com defeito e substitua-a.
Para a montagem, efectue as operações pela ordem inversa.
)
Desaper te os dois parafusos de fixação da luz,
)
Retire a luz com cuidado, puxando pelo eixo,

Informações práticas
170

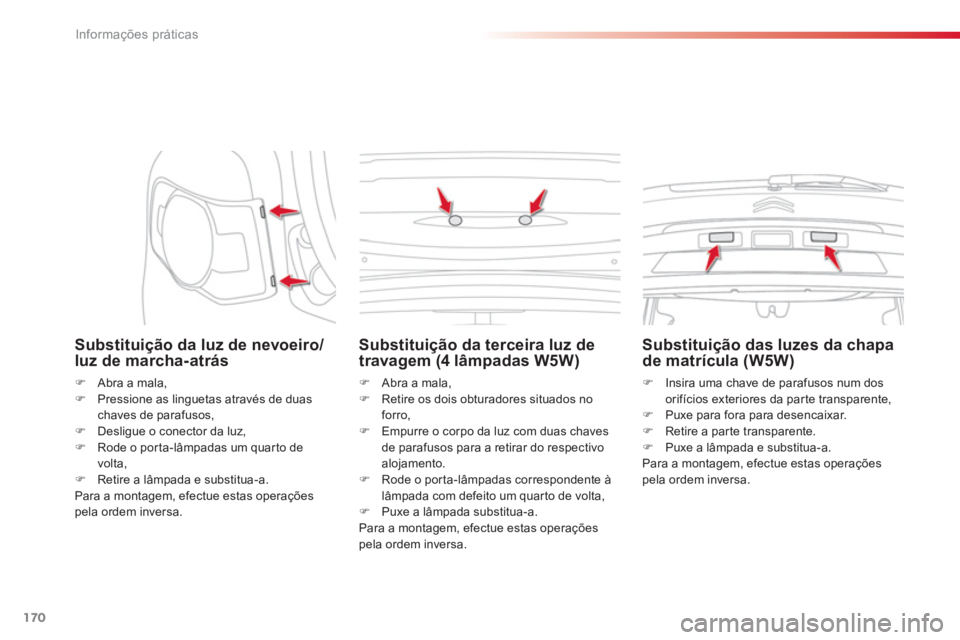

Substituição da luz de nevoeiro/
luz de marcha-atrás
) Abra a mala,)
Pressione as linguetas através de duaschaves de parafusos,
)
Desligue o conector da luz,)
Rode o porta-lâmpadas um quarto de
volta,
) Retire a lâmpada e substitua-a.
Para a montagem, efectue estas operações
pela ordem inversa.


Substituição da terceira luz de
travagem (4 lâmpadas W5W)
) Abra a mala, )
Retire os dois obturadores situados noforro,
)
Empurre o corpo da luz com duas chaves
de parafusos para a retirar do respectivo
alojamento. ) Rode o por ta-lâmpadas correspondente àlâmpada com defeito um quarto de volta,)
Puxe a lâmpada substitua-a.
Para a montagem, efectue estas operações
pe
la ordem inversa.

Substituição das luzes da chapa de matrícula (W5W)
)Insira uma chave de parafusos num dos
orifícios exteriores da par te transparente,)Puxe para fora para desencaixar.
)Retire a parte transparente.)Puxe a lâmpada e substitua-a.
Para a montagem, efectue estas operações pela ordem inversa.

11
Informações práticas
171

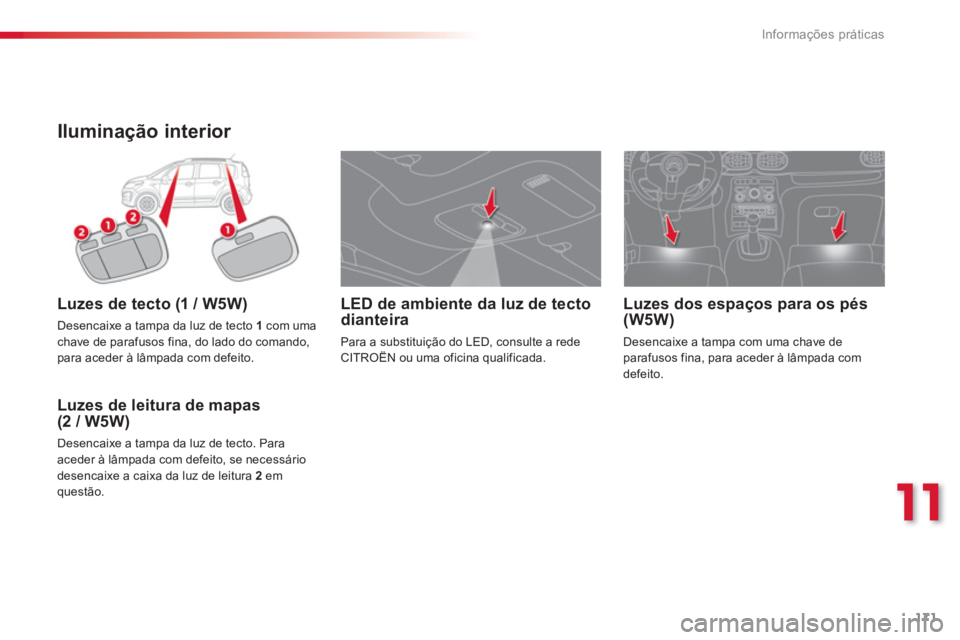

Iluminação interior

Luzes de tecto (1 / W5W)
Desencaixe a tampa da luz de tecto 1 com umachave de parafusos fina, do lado do comando,para aceder à lâmpada com defeito.


Luzes de leitura de mapas (2 / W5W)
Desencaixe a tampa da luz de tecto. Para
aceder à lâmpada com defeito, se necessáriodesencaixe a caixa da luz de leitura 2em questão.
Luzes dos espaços para os pés(W5W)
Desencaixe a tampa com uma chave deparafusos fina, para aceder à lâmpada com defeito.
LED de ambiente da luz de tecto
dianteira
Para a substituição do LED, consulte a rede
CITROËN ou uma oficina qualificada.

Informações práticas
172

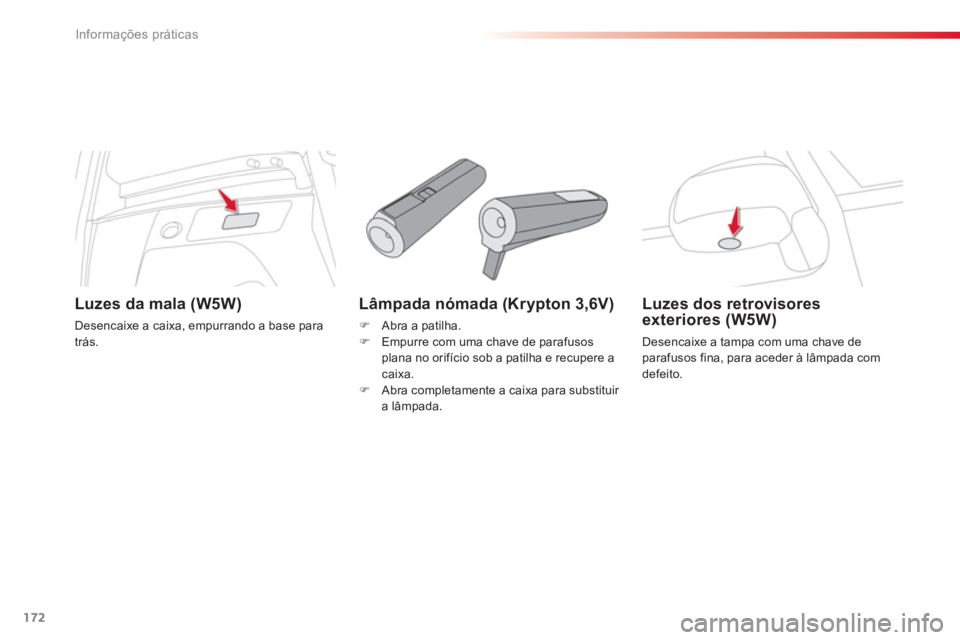

Lâmpada nómada (Krypton 3,6V)
)Abra a patilha.)Empurre com uma chave de parafusosplana no orifício sob a patilha e recupere acaixa. )Abra completamente a caixa para substituir a lâmpada.



Luzes dos retrovisores exteriores (W5W)

Desencaixe a tampa com uma chave de parafusos fina, para aceder à lâmpada comdefeito.


Luzes da mala (W5W)
Desencaixe a caixa, empurrando a base para
trás.

11
Informações práticas
173

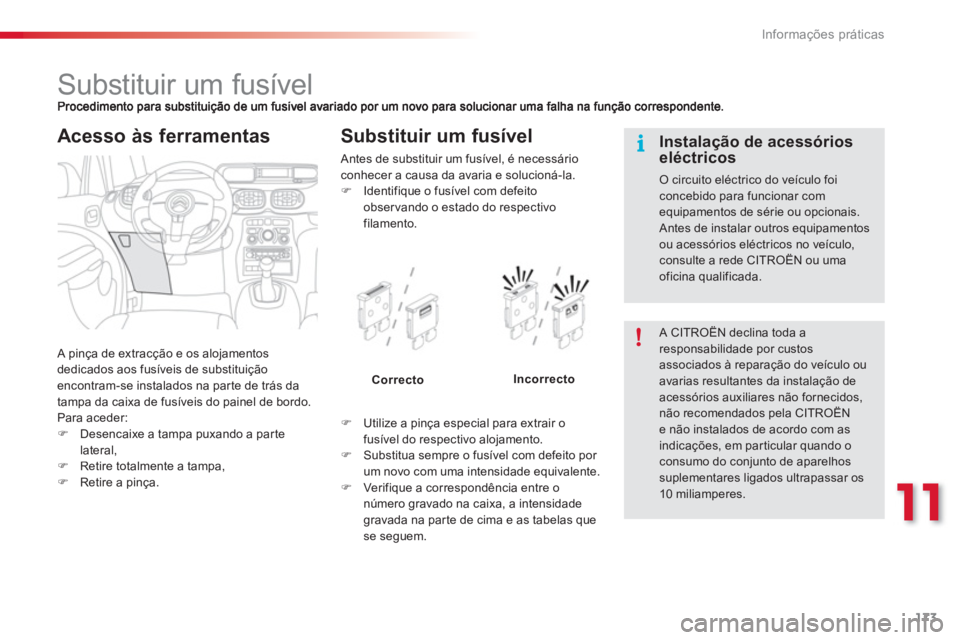

Substituir um fusível
A pinça de extracção e os alojamentos
dedicados aos fusíveis de substituição encontram-se instalados na parte de trás da
tampa da caixa de fusíveis do painel de bordo.
P
ara aceder:)Desencaixe a tampa puxando a par te
lateral,)Retire totalmente a tampa,)Retire a pinça.
Substituir um fusível
Antes de substituir um fusível, é necessário conhecer a causa da avaria e solucioná-la. )
Identifique o fusível com defeito
observando o estado do respectivo
fil
amento.
)
Utilize a pinça especial para extrair o
fusível do respectivo alojamento.) Substitua sempre o fusível com defeito por um novo com uma intensidade equivalente. )
Ver ifique a correspondência entre o
número gravado na caixa, a intensidade
gravada na par te de cima e as tabelas que
se seguem. Correct
oIncorrecto
A CITROËN declina toda aresponsabilidade por custos associados à reparação do veículo ouavarias resultantes da instalação de acessórios auxiliares não fornecidos, não recomendados pela CITROËNe não instalados de acordo com as indicações, em particular quando o consumo do conjunto de aparelhos suplementares ligados ultrapassar os 10 miliamperes.


Instalação de acessórios eléctricos
O circuito eléctrico do veículo foi concebido para funcionar com equipamentos de série ou opcionais.
Antes de instalar outros equipamentosou acessórios eléctricos no veículo,consulte a rede CITROËN ou umaoficina qualificada.


Acesso às ferramentas

Informações práticas
174

Fusíveis no painel de
bordo

A caixa de fusíveis encontra-se na parte
inferior do painel de bordo (lado esquerdo).

Acesso aos fusíveis
)
Ver o parágrafo "Acesso às ferramentas".



Ta b e l a d e f u s í v e i s
Fusível N.°IntensidadeFunções
FH3
65 A Caixa de ser viço de reboque.
FH37 15 A
Alimentação da tomada de acess
órios caravana.
FH3
820 A Navegação Após Venda.
FH39
20 A Bancos aquecidos.
FH4
030 A Caixa de ser viço de reboque.
Fusível N.°IntensidadeFunções
F115 A Limpa-vidros traseiro
F2
- Não utilizado.
F3 5
A Calculador dos airbags e pré-tensores pirotécnicos.
F410 A Sensor de ângulo do volante, ar condicionado, contactor
de embraiagem, bomba do filtro de par tículas, tomada de
diagnóstico, debímetro de ar.
F530 A Platina do elevador de vidros, comando do elevador de vidros
do passageiro, motor do elevador de vidros dianteiro.
F630 A Motor do elevador de vidros traseiro e motor do elevador de vidros do condutor.
F7 5 A Luz de tecto e luz de leitura de mapas dianteira, iluminação
do porta-luvas, lâmpada nómada, luzes de leitura traseiras.

11
Informações práticas
175
Fusível N.°IntensidadeFunções
F
820 A Ecrã multifunções, auto-rádio, rádio navegação.
F
930 A Auto-rádio (segunda montagem), tomada de 12 V.
F1
015 A Comandos no volante.
F1115 A
Anti-roubo, tomada de diagnóstico.
F12 15 A
Sensor de chuva/luminosidade, caixa de serviço de reboque.
F1
35 A Contactor de travagem principal, caixa de ser viço do motor.
F1415 A Calculador de ajuda ao estacionamento, ecrã dos avisadores doscintos de segurança, calculador dos airbags, quadro de bordo, ar condicionado, USB box.
F1
530 A Trancamento.
F1
6- Não utilizado.
F1740 A Descongelamento do vidro traseiro e retrovisores exteriores.
S
H- Shunt PARC.

Informações práticas
176

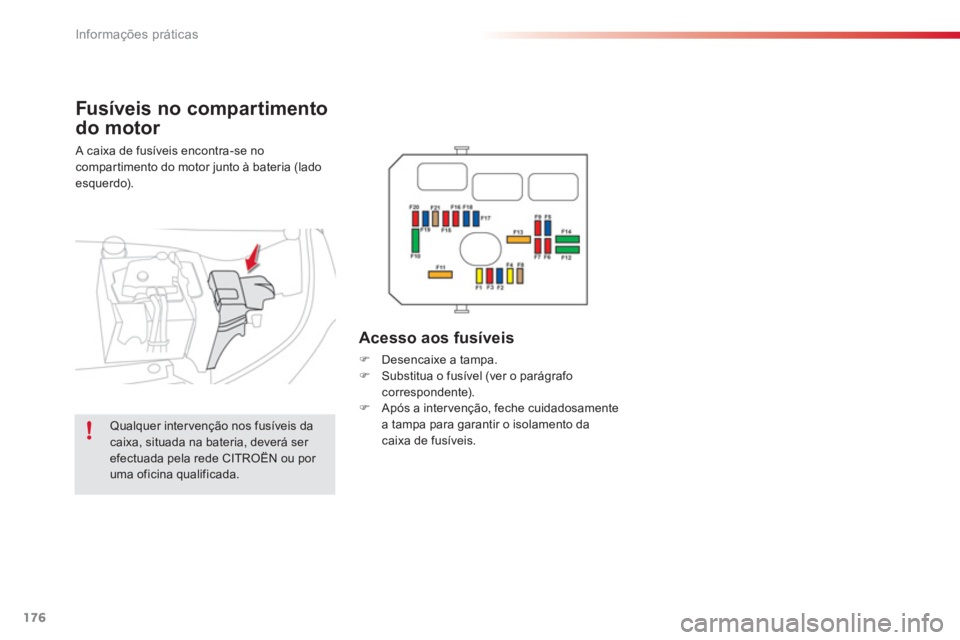

Fusíveis no compartimento
do motor
A caixa de fusíveis encontra-se no compartimento do motor junto à bateria (lado esquerdo).

Acesso aos fusíveis
)
Desencaixe a tampa.)
Substitua o fusível (ver o parágrafocorrespondente).)
Após a inter venção, feche cuidadosamente
a tampa para garantir o isolamento dacaixa de fusíveis. Qualquer inter venção nos fusíveis da
caixa, situada na bateria, deverá ser efectuada pela rede CITROËN ou por uma oficina qualificada.

11
Informações práticas
177

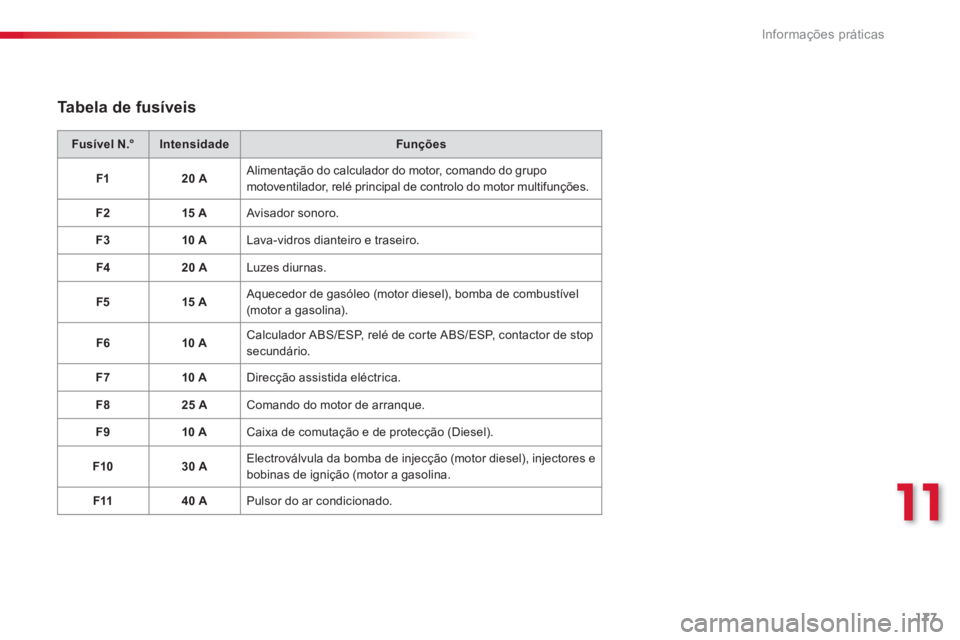

Tabela de fusíveis
Fusível N.°IntensidadeFunções
F
120 A Alimentação do calculador do motor, comando do grupomotoventilador, relé principal de controlo do motor multifunções.
F
215 A Avisador sonoro.
F
310 ALava-vidros dianteiro e traseiro.
F4 20
ALuzes diurnas.
F
515 A Aquecedor de gasóleo (motor diesel), bomba de combustível (motor a gasolina).
F
610 ACalculador ABS/ESP, relé de corte ABS/ESP, contactor de stopsecundário.
F7
10 ADirecção assistida eléctrica.
F
825 AComando do motor de arranque.
F9
10 ACaixa de comutação e de protecção (Diesel).
F10
30 AElectroválvula da bomba de injecção (motor diesel), injectores e
bobinas de ignição (motor a gasolina.
F1
140 APulsor do ar condicionado.

Informações práticas
178
Fusível N.°IntensidadeFunções

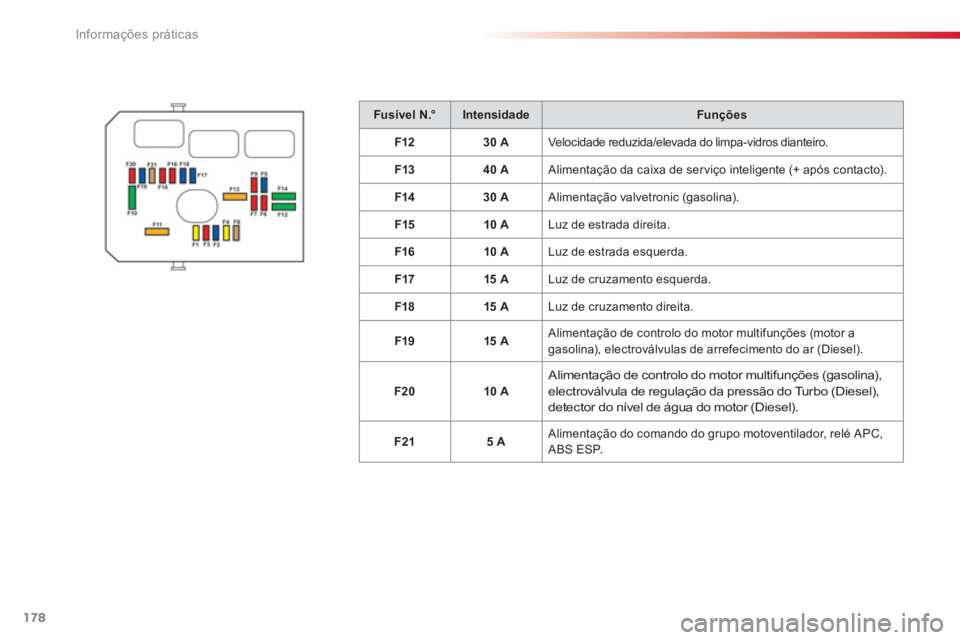

F1230 A Velocidade reduzida/elevada do limpa-vidros dianteiro.
F13
40 A Alimentação da caixa de serviço inteligente (+ após contacto).
F14
30 A Alimentação valvetronic (gasolina).
F1
510 A Luz de estrada direita.
F1
610 A Luz de estrada esquerda.
F17 15 A
Luz de cruzamento esquerda.
F18 15 A
L
uz de cruzamento direita.
F1
915 A Alimentação de controlo do motor multifunções (motor agasolina), electroválvulas de arrefecimento do ar (Diesel).
F20 10 A
Alimentação de controlo do motor multifunções (gasolina), electroválvula de regulação da pressão do Turbo (Diesel),
detector do nível de água do motor (Diesel).
F215 A Alimentação do comando do grupo motoventilador, relé APC,
ABS ESP.
