CITROEN C3 PICASSO 2014 Manual do condutor (in Portuguese)

11
Informações práticas
189

"Multimédia":

navegação semi-integrada, kit mãos-livresbluetooth®, auto-rádios com interface com os comandos sob o volante, altifalantes, leitor
de DVDs, USB Box, navegações nómadas, CD de actualização da car tografia, móduloHi-Fi, assistente de ajuda à condução, Wifi on
board, suporte multimédia traseiro, suportes
de telefones e smar tphones, carregador de iPhone®, dispositivo de informações visuais centradas no horizonte visual...

A colocação de um equipamento ou de um acessório eléctrico não referenciadopela CITROËN pode originar uma avaria no sistema electrónico do seu veículo e um consumo excessivo. Agradecemos que tenha estaprecaução em atenção e aconselhamo-lo a contactar um representante da marca CITROËN para que lhe
apresente a gama dos equipamentosou acessórios referenciados.


Instalação de emissores derádio-comunicação
Antes da instalação de emissores de radio-comunicação como pós-equipamento, com antena exterior
no seu veículo, poderá consultar arede CITROËN que lhe informaráas características dos emissores(banda de frequência, potência de saída máxima, posição da antena, condições específicas de instalação)que podem ser montadas, de acordo com a Directiva de Compatibilidade Electromagnética Automóvel
(2004/10 4/CE).


Junto da rede CITROËN, poderá,igualmente, obter produtos de limpeza e manutenção (interior e exterior) - entre os quais produtos ecológicosda gama "TECHNATURE" -, produtosde reposição de nível (líquido delava-vidros...), canetas de retoques ebombas de pintura correspondentes àtinta exacta do seu veículo, recargas (car tucho para o kit de desempanagem provisória dos pneus...), ....

Consoante a legislação em vigor nos países, os coletes de segurança dealta visibilidade, os triângulos de pré-sinalização, as lâmpadas e fusíveis de substituição podem ser obrigatórios a bordo do veículo.

Informações práticas
190

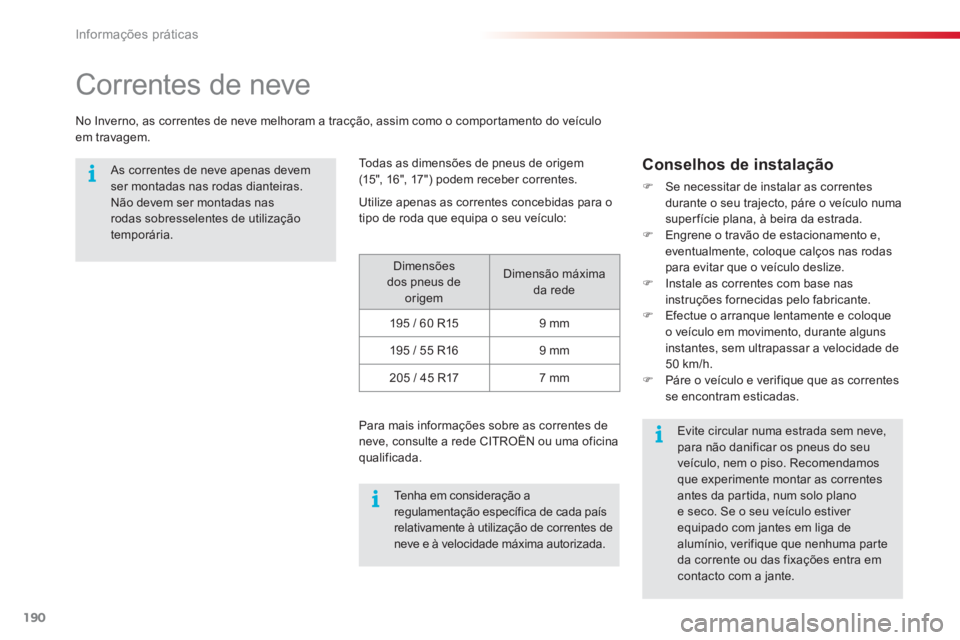

Correntes de neve
No Inverno, as correntes de neve melhoram a tracção, assim como o compor tamento do veículo em travagem.

As correntes de neve apenas devemser montadas nas rodas dianteiras. Não devem ser montadas nasrodas sobresselentes de utilização temporária.
Tenha em consideração aregulamentação específica de cada paísrelativamente à utilização de correntes de neve e à velocidade máxima autorizada.


Evite circular numa estrada sem neve,para não danificar os pneus do seuveículo, nem o piso. Recomendamos que experimente montar as correntes antes da partida, num solo planoe seco. Se o seu veículo estiver equipado com jantes em liga dealumínio, verifique que nenhuma par teda corrente ou das fixações entra em contacto com a jante.

Todas as dimensões de pneus de origem(15", 16 ", 17 ") podem receber correntes.
Dimensões dos pneus deorigem
Dimensão máximada rede

195 / 60 R15 9 mm
1
95 / 55 R16 9 mm
2
05 / 45 R17 7 mm
Para mais informações sobre as correntes de
neve
, consulte a rede CITROËN ou uma oficina qualificada.


Conselhos de instalação
)Se necessitar de instalar as correntes
durante o seu trajecto, páre o veículo numasuper fície plana, à beira da estrada. )Engrene o travão de estacionamento e, eventualmente, coloque calços nas rodas para evitar que o veículo deslize. )Instale as correntes com base nas
instruções fornecidas pelo fabricante.)Efectue o arranque lentamente e coloque
o veículo em movimento, durante alguns
instantes, sem ultrapassar a velocidade de
50 km/h.)Páre o veículo e verifique que as correntesse encontram esticadas.
Utilize apenas as correntes concebidas para o
tipo de roda que equipa o seu veículo:

12
Características técnicas
191
*

Para a Rússia apenas.

**
A potência máxima corresponde ao valor homologado no banco do motor, em conformidade com as condições definidas pela regulamentação
europeia (directiva 1999/99/CE).

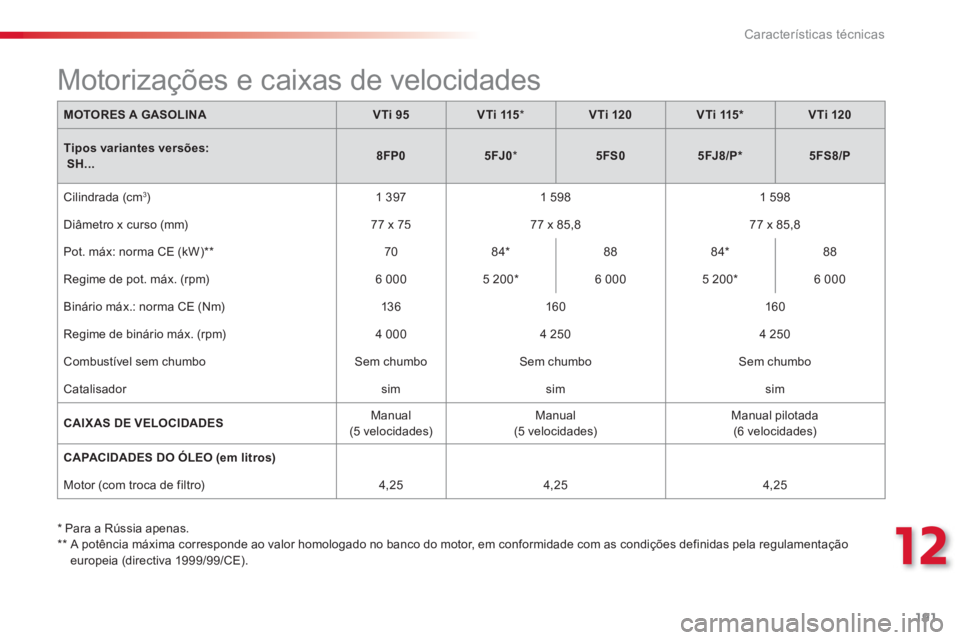

MOTORES A GASOLINAVTi 95VTi 115*VTi 120VTi 115 *VTi 120
Tipos variantes versões:SH...8FP05FJ0*5FS05FJ8/P *5FS8/P

Cilindrada (cm 3)
1 397 1 598 1 598
Diâmetro x curso
(mm)
77 x 75
77 x 85,8 77 x 85,8
Pot. máx: norma
CE (kW) **70
84 *

88
84 *

88

Re
gime de pot. máx. (rpm)
6 000
5 200
*
6 000
5 200
*6 000

Binário máx.: norma CE (Nm) 13 6160
160

Re
gime de binário máx. (rpm)

4 000

4 250

4 250


Combustível sem chumbo Sem chumbo Sem chumbo Sem chumbo

Catalisador sim sim sim
CAIXAS DE VELOCIDADES

Manual(5 velocidades)
Manual (5 velocidades)Manual pilotada(6 velocidades)
CAPACIDADES DO ÓLEO (em litros)







Motor (com troca de filtro)

4,25 4,25
4,25
























Motorizações e caixas de velocidades

Características técnicas
192
Os valores de MTR A e de cargas rebocáveis indicadas são válidas para uma altitude máxima de 1000 metros; a carga rebocável mencionada deve ser reduzida em 10 % por incrementos de 1000 metros suplementares.
No caso de um veículo tractor, é proibido ultrapassar a velocidade de 100 km/h (respeite a legislação em vigor no país em utilização).
Temperaturas exteriores elevadas podem ori
ginar o baixo desempenho do veículo para proteger o motor; quando a temperatura exterior for superior a
37 °C, deve limitar o peso rebocado. Consulte a legislação nacional.
* Apenas para a Rússia. ** O peso de reboque com travões pode ser, de acordo com o limite de MTR A, aumentada desde que se reduza a MTAC do veículo tractor; atenção, oreboque com o veículo tractor pouco carregado pode degradar a respectiva aderência à estrada.

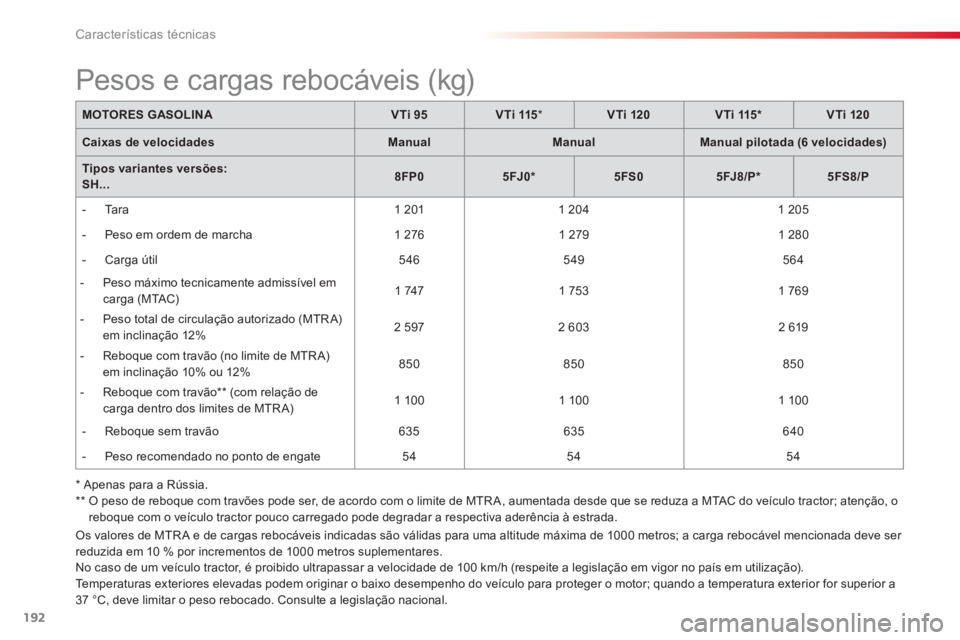

MOTORES GASOLINAVTi 95VTi 115*VTi 120VTi 115 * VTi 120
Caixas de velocidadesManualManualManual pilotada (6 velocidades)
Tipos variantes versões: SH...8FP05FJ0 *5FS05FJ8/P *5FS8/P


- T
ara
1 201
1 204 1 205


- P
eso em ordem de marcha

1 276
1 279

1 280



-
Carga útil 546
549
564
- P
eso máximo tecnicamente admissível em carga (MTAC)
1747

1 753
1 769

- Peso total de circulação autorizado
(MTRA)

em inclinação 12%
2 597
2 603

2 619
- Reboque com travão (no limite de MTR A)

em inclinação 10% ou 12% 850
850850

- Reboque com travão ** (com relação de
carga dentro dos limites de MTR A)1 100

1 100
1 100



-
Reboque sem travão 635
635
640



- Peso recomendado no ponto de engate
54 54 54

Pesos e cargas rebocáveis (kg)

12
Características técnicas
193

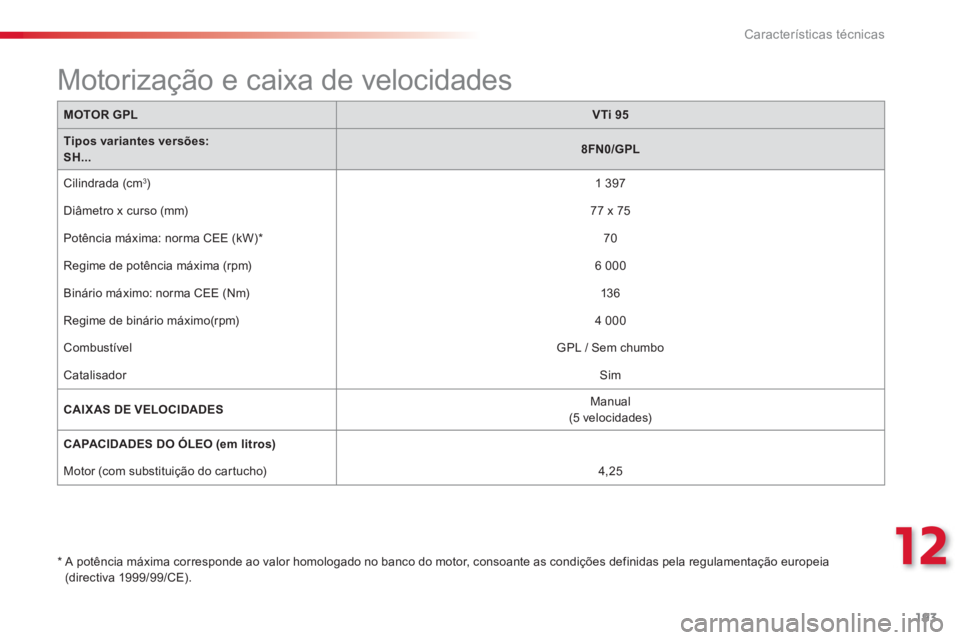

MOTOR GPLVTi 95
Tipos variantes versões:SH...8FN0/GPL
Cilindrada
(cm 3)
1 397
Diâmetro x curso
(mm) 77 x 75
Potência máxima: norma
CEE (kW) *
70

Re
gime de potência máxima (rpm)
6 000

Binário máximo: norma CEE
(Nm) 13 6

Regime de binário máximo(rpm)

4 000

Combustível
GPL / Sem chumbo
Catalisador Sim
CAIXAS DE VELOCIDADES

Manual(5 velocidades)

CAPACIDADES DO ÓLEO (em litros)

Motor
(com substituição do cartucho)
4,25

*

A potência máxima corresponde ao valor homologado no banco do motor, consoante as condições definidas pela regulamentação europeia
(directiva 1999/99/CE).
























Motorização e caixa de velocidades

Características técnicas
194
MOTOR GPLVTi 95
Caixas de velocidadesManual
Tipos variantes versões:SH...8FN0/GPL


- T
ara

1 301



- P
eso em ordem de marcha

1 376



-
Carga útil 446
- Peso máximo tecnicamente admissível em carga (MTAC)
1747
- Peso total de circulação admissível (MTRA)

em inclinação de 12%
2 597
- Reboque com travão
(no limite do MTR A)em inclinação de 12%
850
- Reboque com travão * (com transferência decarga no limite do MTR A)

1 100



- Reboque sem travão 650



- Peso recomendado sobre ponto de en
gate
54
* O peso do reboque com travão pode ser, no limite do MTR A, aumentado à medida que é reduzido o MTAC do veículo tractor; atenção, o reboque com um veículo tractor com pouca carga pode degradar o seu comportamento em estrada.
Os valores de MTR A e de cargas rebocáveis indicados são válidos para uma altitude máxima de 1000 metros; a carga rebocável mencionada deverá ser reduzida em 10 % por etapas de 1000 metros suplementares.
No caso de um veículo tractor, é proibido ultrapassar a velocidade de 100 km/h (respeite a legislação em vigor no seu país).
Temperaturas exteriores elevadas podem ori
ginar fracos desempenhos do veículo para proteger o motor; quando a temperatura exterior for superior a 37 °C, limite o peso rebocado. Consulte a legislação Nacional.
Pesos e cargas rebocáveis (kg)

12
Características técnicas
195
MOTORES A DIESELHDi 90 FAPe-HDi 90 FAPHDI 115 FAP
Tipos variantes versões: SH ...9HP09HP8/P/S9HD8
Cilindrada (cm 3)
1 5601 560
1 560

Diâmetro x curso (mm)
75 x 88,3
75 x 88,3 75 x 88,3
Pot. máx: norma
CE (kW) *68
68
84
Re
gime de pot. máx. (rpm)

4 000

4 000
3 600

Binário máx.: norma CE (Nm) 230
230
270

Regime de binário máx. (rpm)

1 750 1 750 1 750

Combustível GasóleoGasóleo
Gasóleo
Catalisador sim simsim
Filtro de par tículas
sim simsim
CAIXAS DE VELOCIDADES

Manual (5 velocidades)

Manual pilotada (6 velocidades)

Manual (6 velocidades)
CAPACIDADES DE ÓLEO (em litros)


Motor (com troca de filtro)3,75
3,75 3,75
.../
S: modelo e-HDi equipado com Stop & Star t.

























Motorizações e caixas de velocidades


*

A potência máxima corresponde ao valor homologado no banco do motor, em conformidade com as condições definidas pela regulamentação europeia (directiva 1999/99/CE).

Características técnicas
196
*
O peso de reboque com travões pode ser, de acordo com o limite de MTR A, aumentado desde que se reduza a MTAC do veículo tractor; atenção, o reboque com o veículo tractor pouco carregado pode degradar a respectiva aderência à estrada.
MOTORES DIESELHDi 90 FAPe-HDi 90 FAPHDi 115 FAP
caixas de velocidadesManualManual PilotadaManual
Tipos variantes versões: SH ...9HP09HP8/P/S9HD8



- Tara
1 2771 313
1 318



- P
eso em ordem de marcha

1 3521 388

1 393



-
Carga útil 502 498

489

- P
eso máximo tecnicamente admissível em carga (MTAC)

1 779

1 811
1 807
- Peso total de circulação autorizado
(MTRA)

em inclinação 12%
2 979
3 011
2 757
- Reboque com travão
(no limite de MTR A)

em inclinação 10% ou 12% 1 2001 200
950
- Reboque com travão * (com relação de carga
dentro dos limites de MTR A)
1 2001 200

1 200



- Reboque sem travão 675
675
675



- Peso recomendado no ponto de en
gate 54
54 54
Os valores de MTR A e de cargas rebocáveis indicadas são válidas para uma altitude máxima de 1000 metros; a carga rebocável mencionada deve ser reduzida em 10 % por incrementos de 1000 metros suplementares.
No caso de um veículo tractor, é proibido ultrapassar a velocidade de 100 km/h (respeitar a legislação em vigor no país em utilização).
Temperaturas exteriores elevadas podem originar o baixo desempenho do veículo para proteger o motor; quando a temperatura exterior for superior a
37 °C, deve limitar o peso rebocado.

Pesos e cargas rebocáveis (kg)

12
Características técnicas
197

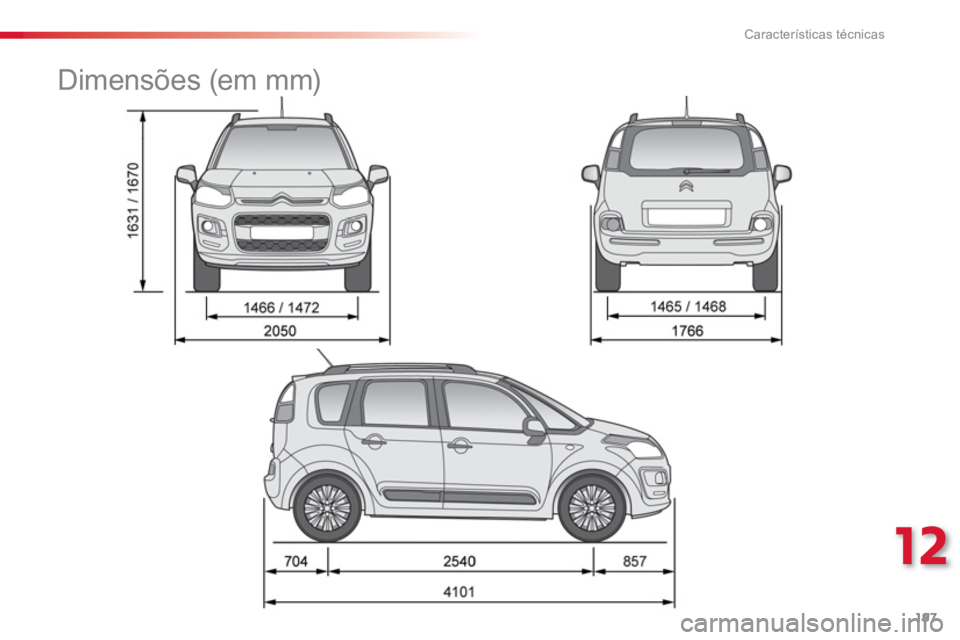

Dimensões (em mm)

Características técnicas
198

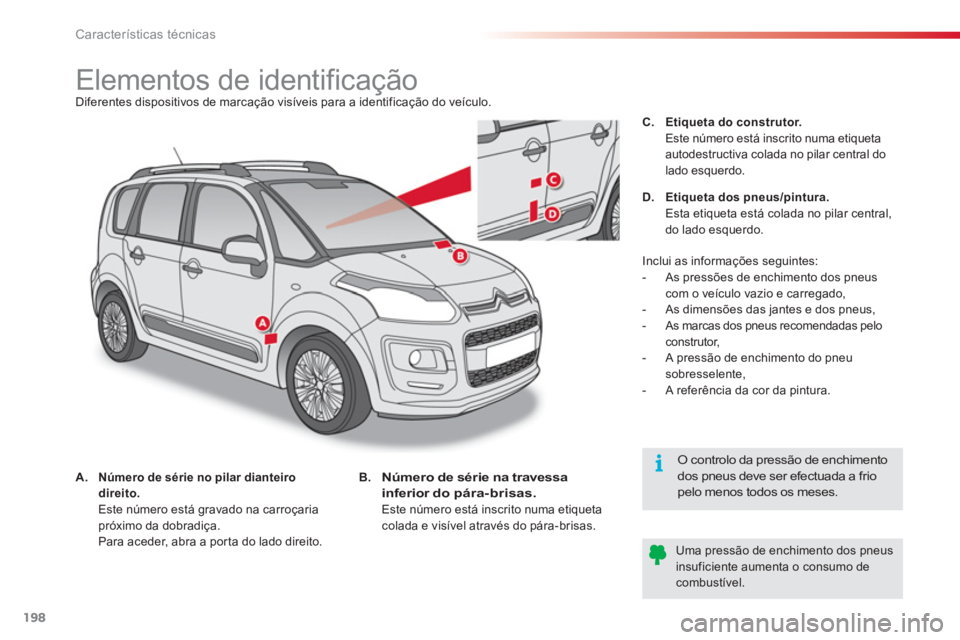

Elementos de identificação
Diferentes dispositivos de marcação visíveis para a identificação do veículo.



A.
Número de série no pilar dianteiro
direito.


Este número está gravado na carroçaria
próximo da dobradiça.
Para aceder, abra a por ta do lado direito.
B.

Número de série na travessa
inferior do pára-brisas.
Este número está inscrito numa etiqueta
colada e visível através do pára-brisas.
C.
Etiqueta do construtor.


Este número está inscrito numa etiqueta
autodestructiva colada no pilar central do
lado esquerdo.
O controlo da pressão de enchimento
dos pneus deve ser efectuada a frio
pelo menos todos os meses.
Uma pressão de enchimento dos pneus
insuficiente aumenta o consumo de
combustível.

D.
Etiqueta dos pneus/pintura.


Esta etiqueta está colada no pilar central,
do lado esquerdo.
Inclui as informações seguintes:


- As pressões de enchimento dos pneus
com o veículo vazio e carregado,

- As dimensões das jantes e dos pneus,

- As marcas dos pneus recomendadas pelo
construtor,

- A pressão de enchimento do pneu
sobresselente,

- A referência da cor da pintura.
