CITROEN C3 PICASSO 2014 Upute Za Rukovanje (in Croatian)

2
Višenamjenski ekran
49

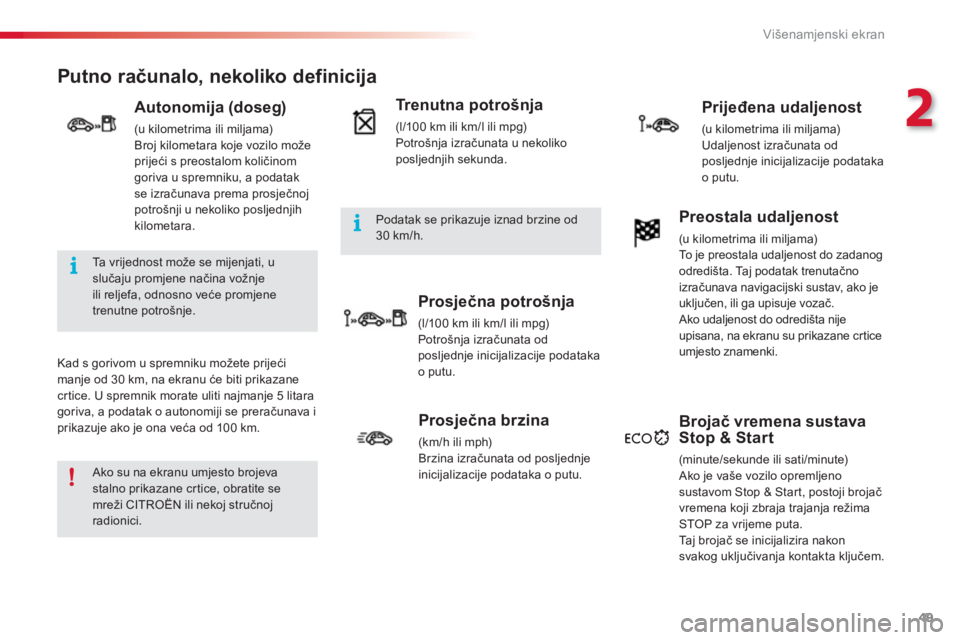

Putno računalo, nekoliko definicija


Kad s gorivom u spremniku možete prijećimanje od 30 km, na ekranu će biti prikazanecr tice. U spremnik morate uliti najmanje 5 litara goriva, a podatak o autonomiji se preračunava i prikazuje ako je ona veća od 100 km.
Autonomija (doseg)
(u kilometrima ili miljama)Broj kilometara koje vozilo može prijeći s preostalom količinomgoriva u spremniku, a podatakse izračunava prema prosječnojpotro

Komfor
50

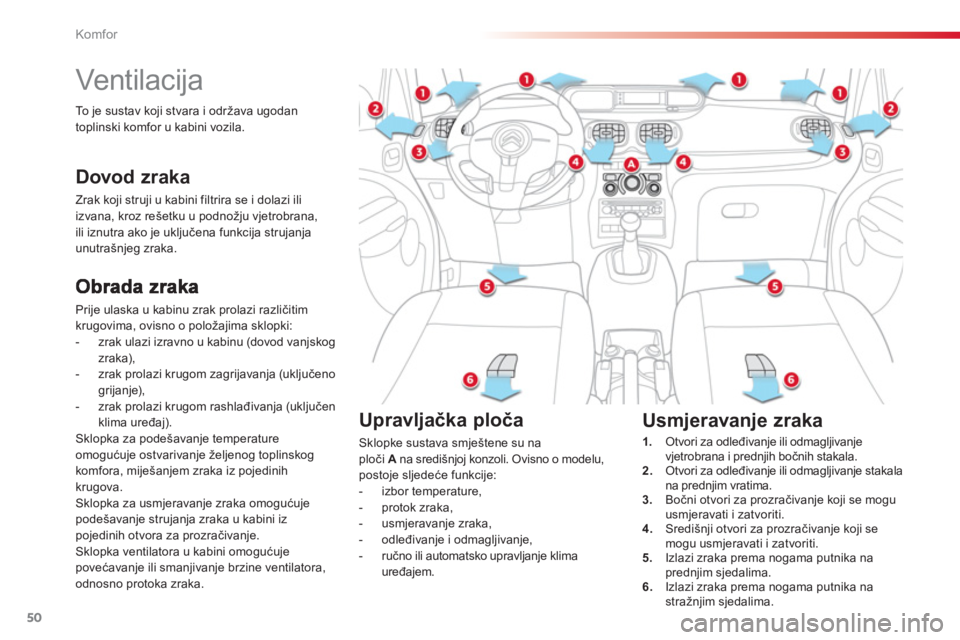

Vent ilac ija

Prije ulaska u kabinu zrak prolazi različitim
krugovima, ovisno o položajima sklopki:


- zrak ulazi izravno u kabinu (dovod vanjskog
zraka),

- zrak prolazi krugom zagrijavanja (uključeno
grijanje),

- zrak prolazi krugom rashlađivanja (uključen
klima uređaj).
Sklopka za podešavanje temperature
omogućuje ostvarivanje željenog toplinskog
komfora, miješanjem zraka iz pojedinih
krugova.
Sklopka za usmjeravanje zraka omogućujepodešavanje strujanja zraka u kabini izpojedinih otvora za prozračivanje.
Sklopka ventilatora u kabini omogućuje povećavanje ili smanjivanje brzine ventilatora,
odnosno protoka zraka.
Dovod zraka

Zrak koji struji u kabini filtrira se i dolazi ili
izvana, kroz rešetku u podnožju vjetrobrana,
ili iznutra ako je uključena funkcija strujanja
unutrašnjeg zraka.


Upravljačka ploča

Sklopke sustava smještene su na
ploči A
na središnjoj konzoli. Ovisno o modelu,
postoje sljedeće funkcije:


- izbor temperature,

- protok zraka,

- usmjeravanje zraka,

- odleđivanje i odmagljivanje,

- ručno ili automatsko upravljanje klima
uređajem.



Usmjeravanje zraka



1.
Otvori za odleđivanje ili odmagljivanje
vjetrobrana i prednjih bočnih stakala.

2.
Otvori za odleđivanje ili odmagljivanje stakala
na prednjim vratima.

3.
Bočni otvori za prozračivanje koji se mogu
usmjeravati i zatvoriti.

4.
Središnji otvori za prozračivanje koji se
mogu usmjeravati i zatvoriti.

5.
Izlazi zraka prema nogama putnika na
prednjim sjedalima.

6.
Izlazi zraka prema nogama putnika na
stražnjim sjedalima.
To je sustav koji stvara i održava ugodan
toplinski komfor u kabini vozila.

3
Komfor
51

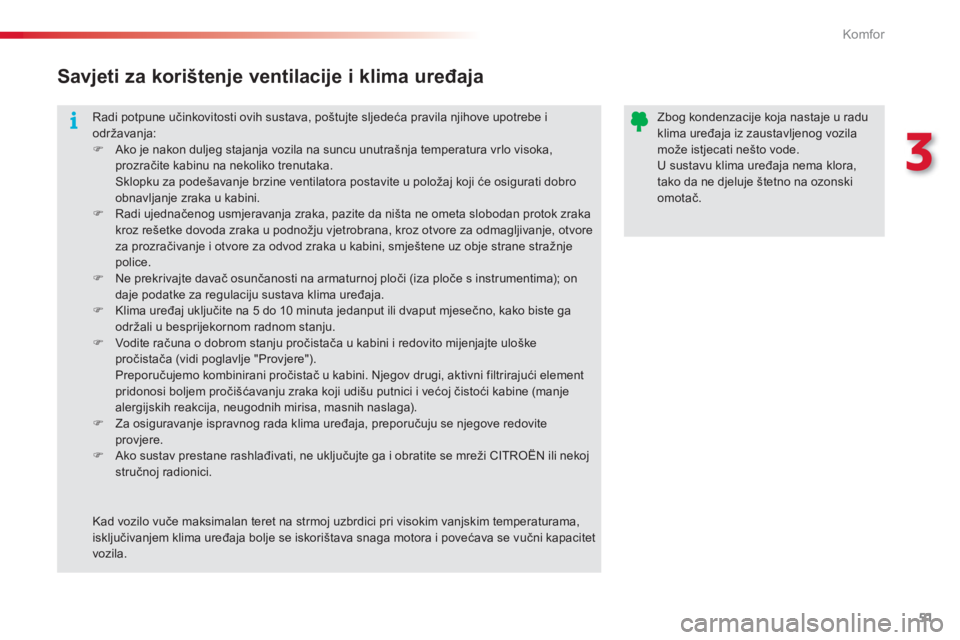

Radi potpune učinkovitosti ovih sustava, poštujte sljedeća pravila njihove upotrebe iodržavanja: )
Ako je nakon duljeg stajanja vozila na suncu unutrašnja temperatura vrlo visoka,
prozračite kabinu na nekoliko trenutaka. Sklopku za podešavanje brzine ventilatora postavite u položaj koji će osigurati dobro obnavljanje zraka u kabini. )
Radi ujednačenog usmjeravanja zraka, pazite da ni

Komfor
52
Tipka za uključivanje
grijača nalazi se na
upravljačkoj ploči
sustava grijanja ili klima
uređaja.

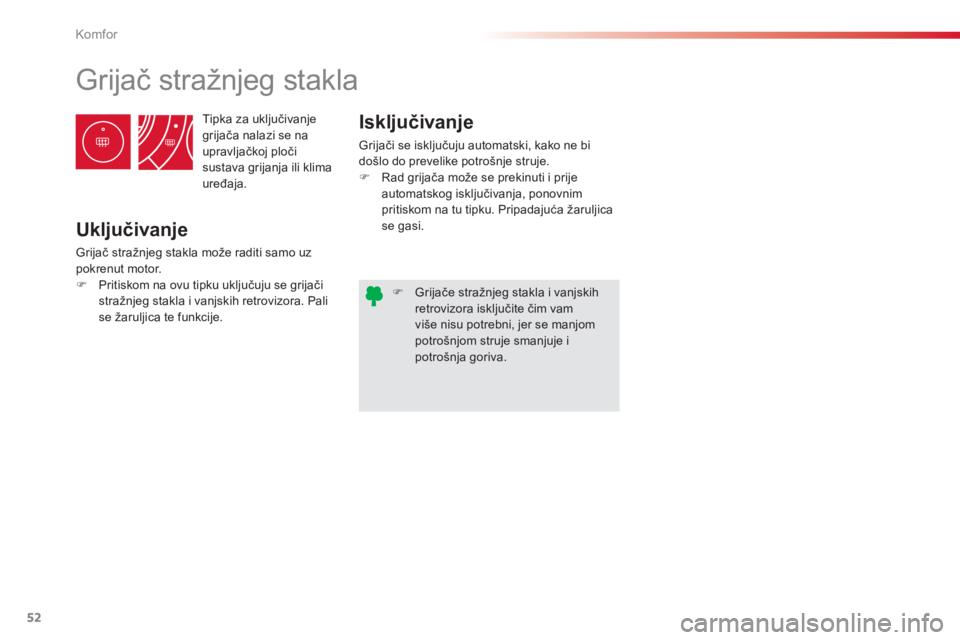

Grijač stražnjeg stakla
Uključivanje

Grijač stražnjeg stakla može raditi samo uz
pokrenut motor.


)
Pritiskom na ovu tipku uključuju se grijači
stražnjeg stakla i vanjskih retrovizora. Pali
se žaruljica te funkcije.



Isključivanje

Grijači se isključuju automatski, kako ne bi
došlo do prevelike potrošnje struje.


)
Rad grijača može se prekinuti i prije
automatskog isključivanja, ponovnim
pritiskom na tu tipku. Pripadajuća žaruljica
se gasi.


)
Grijače stražnjeg stakla i vanjskih
retrovizora isključite čim vam
više nisu potrebni, jer se manjom
potrošnjom struje smanjuje i
potrošnja goriva.

3
Komfor
53
Prema nogama.
Kroz srednje i bočne otvore za
prozračivanje.
Sklopka usmjeravanja zraka može
se postaviti i u neki međupoložaj.


2. Podešavanje brzine ventilatora
)Okretanjem sklopke od položaja 1do položaja
5namjestite najugodniji protokzraka.
Prema vjetrobranu, bočnim staklima
i nogama.
) Okretanjem sklopke od plavogpodručja (hlađenje) do crvenog(grijanje) namjestite temperaturu koja vam najviše odgovara. Prema vjetrobranu i bočnim staklima.

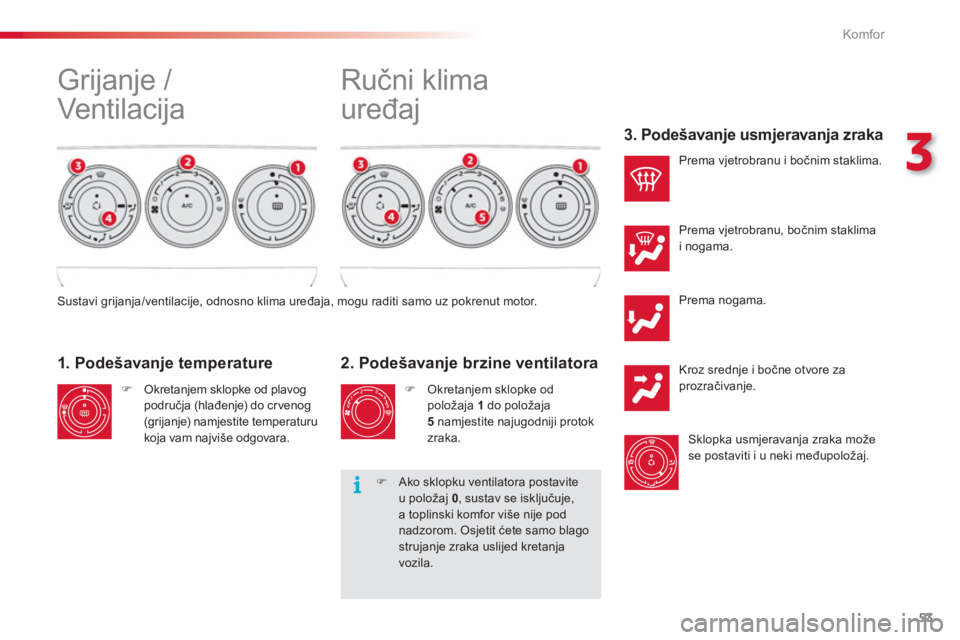

1. Podešavanje temperature












Sustavi grijanja/ventilacije, odnosno klima uređaja, mogu raditi samo uz pokrenut motor.


3. Podešavanje usmjeravanja zraka

Grijanje /
Vent ilac ija Ručni klima
uređaj


)
Ako sklopku ventilatora postavite
u položaj 0
, sustav se isključuje,
a toplinski komfor više nije pod
nadzorom. Osjetit ćete samo blago
strujanje zraka uslijed kretanja
vozila.

Komfor
54

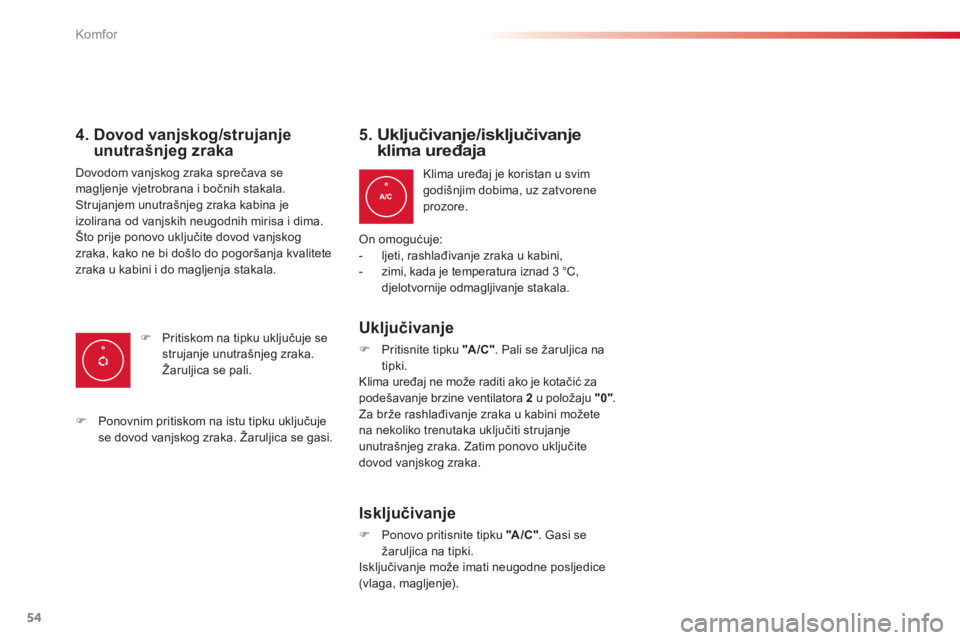

4. Dovod vanjskog/strujanje
unutrašnjeg zraka
Dovodom vanjskog zraka sprečava se
magljenje vjetrobrana i bočnih stakala.
Strujanjem unutrašnjeg zraka kabina je
izolirana od vanjskih neugodnih mirisa i dima.
Što prije ponovo uključite dovod vanjskog
zraka, kako ne bi došlo do pogoršanja kvalitete
zraka u kabini i do magljenja stakala.
)Pritiskom na tipku uključuje se strujanje unutrašnjeg zraka.Žaruljica se pali.

)
Ponovnim pritiskom na istu tipku uključuje
se dovod vanjskog zraka. Žaruljica se gasi.





5. Uključivanje/isključivanje klima uređaja
On omogućuje:


- ljeti, rashlađivanje zraka u kabini,

- zimi, kada je temperatura iznad 3 °C,
djelotvornije odmagljivanje stakala.



Isključivanje
)
Ponovo pritisnite tipku "A/C"
. Gasi sežaruljica na tipki.
Isključivanje mo

3
Komfor
55
Klima uređaj može raditi samo ako je motor pokrenut.
Vozač i suvozač mo
gu namjestiti različite vrijednosti temperature,
sva
ki za svoju stranu.
)Kotačić 2
ili 3okrećite ulijevo za
smanjivanje vrijednosti, odnosno udesnoza povećavanje vrijednosti.
Najugodnije ćete se osjećati ako vrijednost namjestite na oko 21. Međutim, uobičajene su
vrijednosti u rasponu od 18 do 24.
Preporučujemo da razlika između lijeve i desne strane ne bude veća od 3.
Automatski način rada
)Pritisnite tipku "AUTO"
. Pali se
žaruljica na tipki.
2. Podešavanje na strani vozača

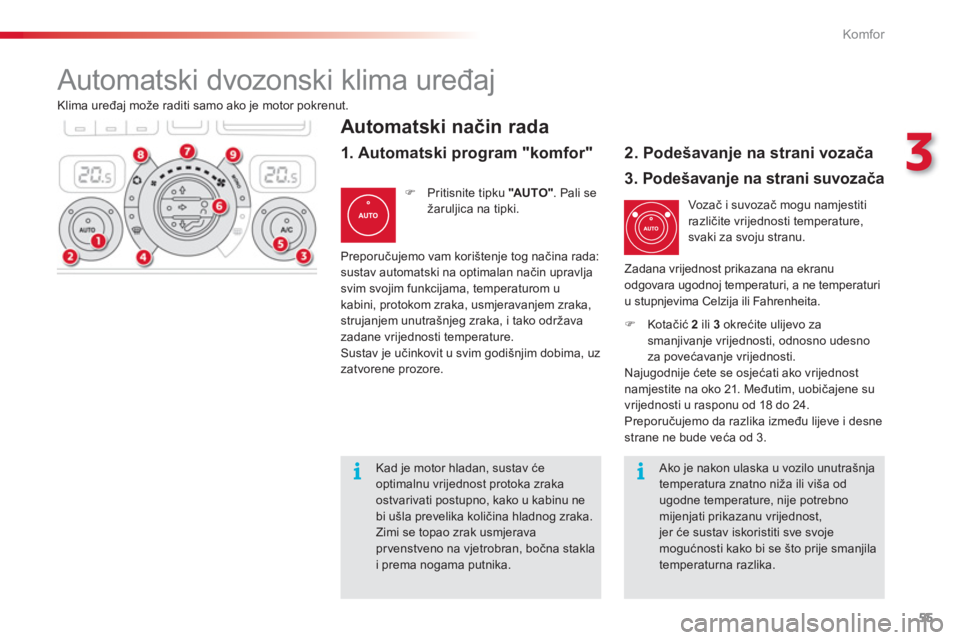

Automatski dvozonski klima uređaj
Preporučujemo vam kori

Komfor
56

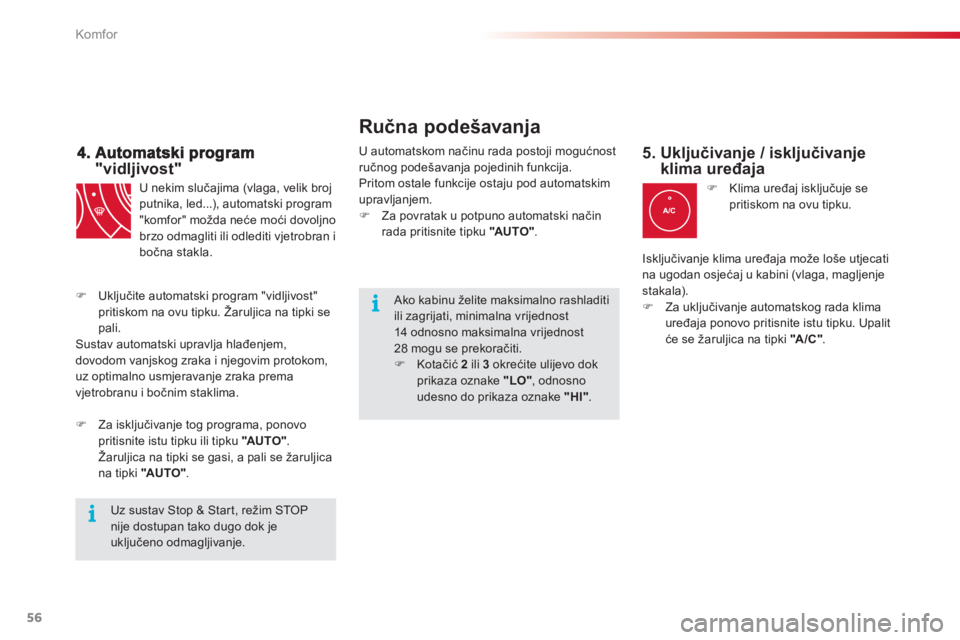

"vidljivost"
U nekim slučajima (vlaga, velik brojputnika, led...), automatski program "komfor" možda neće moći dovoljno
brzo odmagliti ili odlediti vjetrobran ibočna stakla.
)Za isključivanje tog programa, ponovo pritisnite istu tipku ili tipku "AU TO ".Žaruljica na tipki se gasi, a pali se žaruljicana tipki "AUTO".
Uz sustav Stop & Star t, režim STOP nije dostupan tako dugo dok jeuključeno odmagljivanje.
)Uključite automatski program "vidljivost"pritiskom na ovu tipku. Žaruljica na tipki se pali.Sustav automatski upravlja hlađenjem,dovodom vanjskog zraka i njegovim protokom,
uz optimalno usmjeravanje zraka prema
v
jetrobranu i bočnim staklima. U automatskom načinu rada posto
ji mogućnost
ručnog podešavanja pojedinih funkcija. Pritom ostale funkcije ostaju pod automatskim upravljanjem. )
Za povratak u potpuno automatski način
rada pritisnite tipku "AU TO " .


Ako kabinu želite maksimalno rashladiti ili zagrijati, minimalna vrijednost14 odnosno maksimalna vrijednost28 mogu se prekoračiti.)Kotačić 2
ili 3okrećite ulijevo dok prikaza oznake "LO", odnosnoudesno do prikaza oznake "HI".


Ručna podešavanja
)
Klima uređaj isključuje se
pritiskom na ovu tipku.


5. Uključivanje / isključivanje
klima uređa
ja

Isključivanje klima uređaja može loše utjecatina ugodan osjećaj u kabini (vlaga, magljenje stakala). )Za uključivanje automatskog rada klima
uređaja ponovo pritisnite istu tipku. Upalitće se

3
Komfor
57

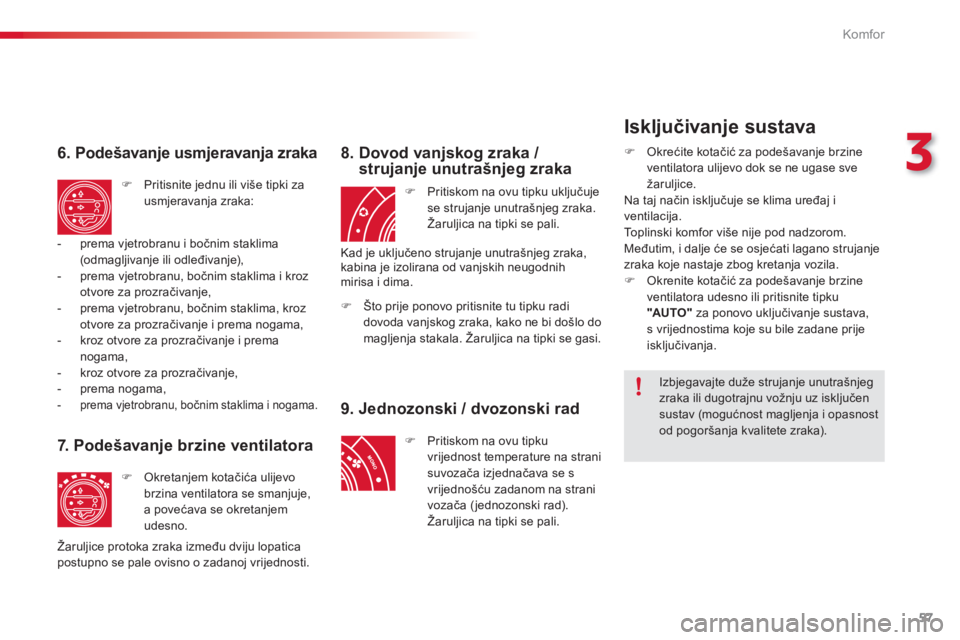

6.Podešavanje usmjeravanja zraka
)
Pritisnite jednu ili više tipki za usmjeravanja zraka:


7. P o d e š a v a nje brzine ventilatora
)
Okretanjem kotačića ulijevobrzina ventilatora se smanjuje,
a povećava se okretanjem udesno.
8. Dovod vanjskog zraka /
stru
janje unutrašnjeg zraka
) Okrećite kotačić za podešavanje brzine
ventilatora ulijevo dok se ne ugase sve
žaruljice.
Na taj način isključuje se klima uređaj i
ventilacija.
Toplinski komfor više nije pod nadzorom.Međutim, i dalje će se osjećati lagano strujanje
zraka koje nastaje zbog kretanja vozila.) Okrenite kotačić za podešavanje brzine
ventilatora udesno ili pritisnite tipku"AUTO"
za ponovo uključivanje sustava,s vrijednostima koje su bile zadane prije
isključivanja.
)Pritiskom na ovu tipku uključujese strujanje unutrašnjeg zraka.
Žaruljica na tipki se pali.


- prema v
jetrobranu i bočnim staklima(odmagljivanje ili odleđivanje),

- prema vjetrobranu, bočnim staklima i kroz
otvore za prozračivanje,

- prema vjetrobranu, bočnim staklima, kroz
otvore za prozračivanje i prema nogama,

- kroz otvore za prozračivanje i premanogama,

- kroz otvore za prozračivanje,

- prema nogama,

- prema vjetrobranu, bočnim staklima i nogama.

Komfor
58

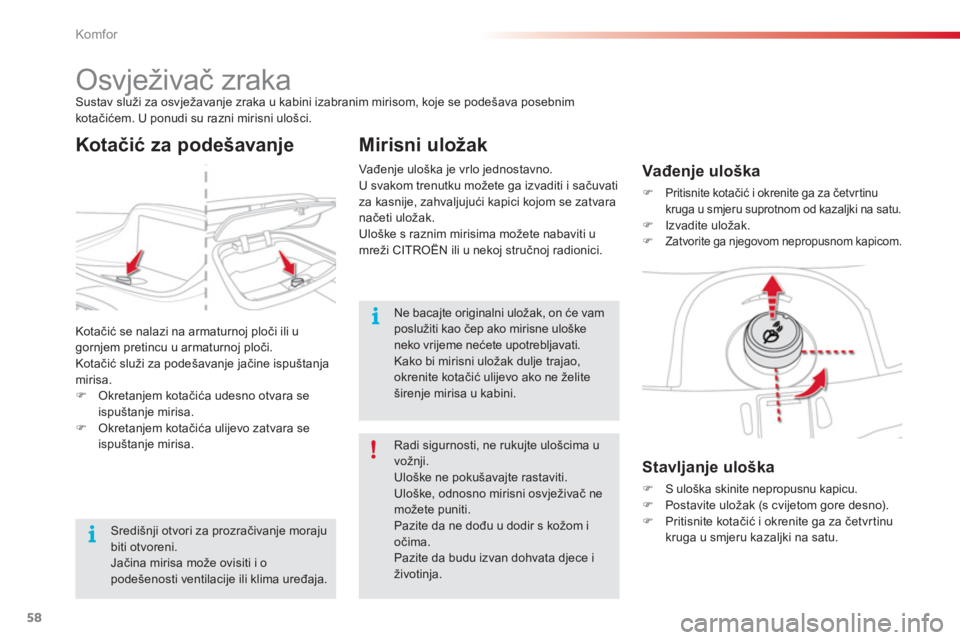

Osvježivač zraka Sustav služi za osvježavanje zraka u kabini izabranim mirisom, koje se podešava posebnim
kotačićem. U ponudi su razni mirisni ulo
