CITROEN C3 PICASSO 2014 Upute Za Rukovanje (in Croatian)

.Upoznavanje vozila
9

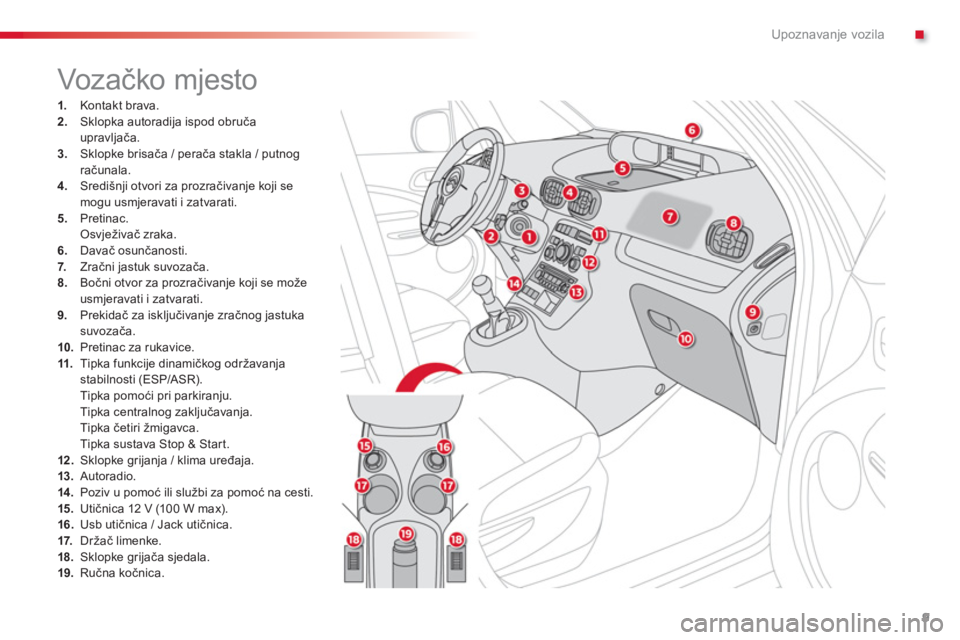

1. Kontakt brava.2.Sklopka autoradija ispod obruča
upravljača. 3.Sklopke brisača / perača stakla / putnogračunala.4.
Središnji otvori za prozračivanje koji se mogu usmjeravati i zatvarati.
5. Pretinac.

Osvježivač zraka.
6.Davač osunčanosti.
7. Zračni jastuk suvozača. 8.Bočni otvor za prozračivanje koji se može
usmjeravati i zatvarati.9. Prekidač za isključivanje zračnog jastuka suvozača.10.Pretinac za rukavice. 11.
Tipka funkcije dinamičkog odr žavanjastabilnosti (ESP/ASR).
Tipka pomoći pri parkiranju.
Tipka centralnog zaključavanja.
Tipka četiri žmigavca.
Tipka sustava Stop & Star t.
12 . Sklopke grijanja / klima uređaja. 13.Autoradio.14 .Poziv u pomoć ili slu

Upoznavanje vozila
10

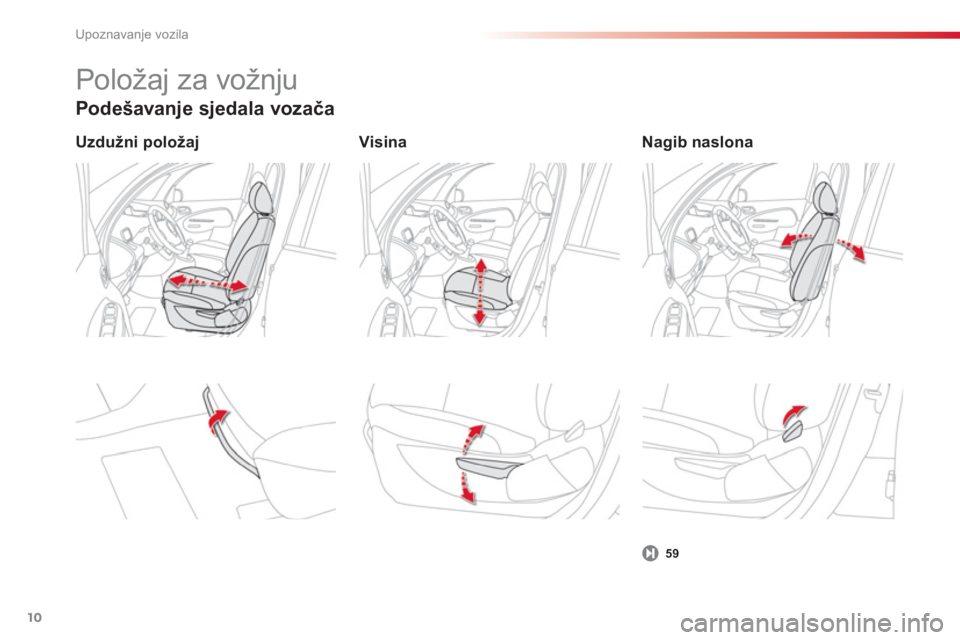

Podešavanje sjedala vozača
Uzdužni položaj
59


Nagib naslona
Visina

Položaj za vožnju

.Upoznavanje vozila
11

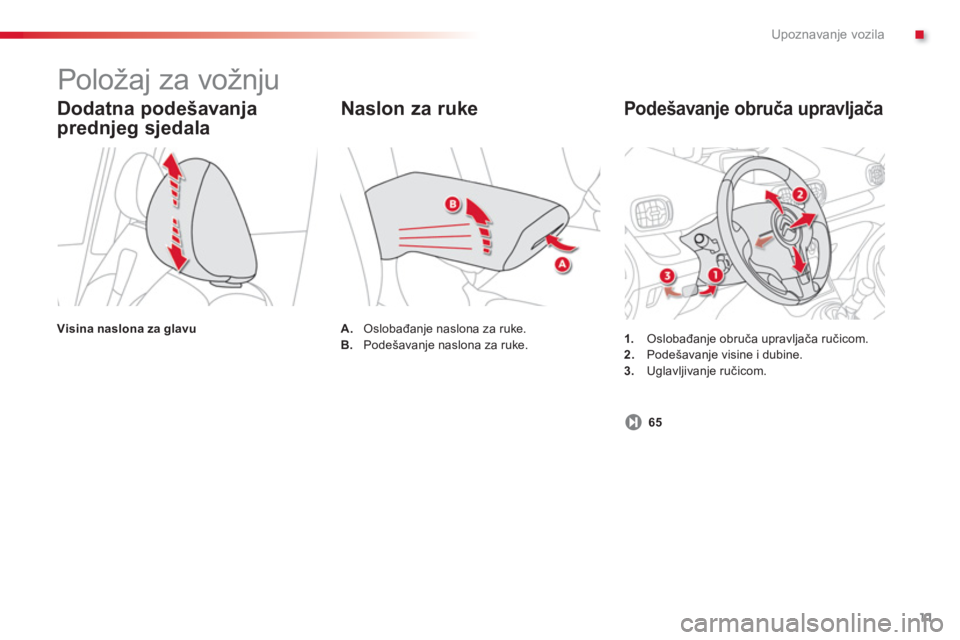

Podešavanje obruča upravljača
1.
Oslobađanje obruča upravljača ručicom.2.Podešavanje visine i dubine.3.Uglavljivanje ručicom.


Dodatna podešavanja
prednjeg sjedala
Visina naslona za glavu
Naslon za ruke
A.
Oslobađanje naslona za ruke.
B. Podešavanje naslona za ruke.


Položaj za vožnju
65

Upoznavanje vozila
12
Podešavanje
Za podešavanje retrovizora kontakt mora biti
uključen. Odaberite retrovizor pomicanjem sklopke 1ulijevo ili udesno, zatim namjestite ogledalo retrovizora pomicanjem sklopke 2u četiri smjera.Grijači retrovizora rade istovremeno s grijačem stražnjeg stakla.


Unutrašnji retrovizor


Ručni model dan/noć
1.Postavljanje ogledala u "dnevni" položaj.
2. Usmjeravanje retrovizora.


Prednji pojas
1.
Zakopčavanje. 2.Podešavanje visine. 65
118
Preklapanje retrovizora
Ručno ili električno preklapanje retrovizora naparkiralištu.
6
4
Položaj za vožnju


Automatski model dan/noć
1.Automatsko otkrivanje dana/noći. 2.Usmjeravanje retrovizora.

.Upoznavanje vozila
13

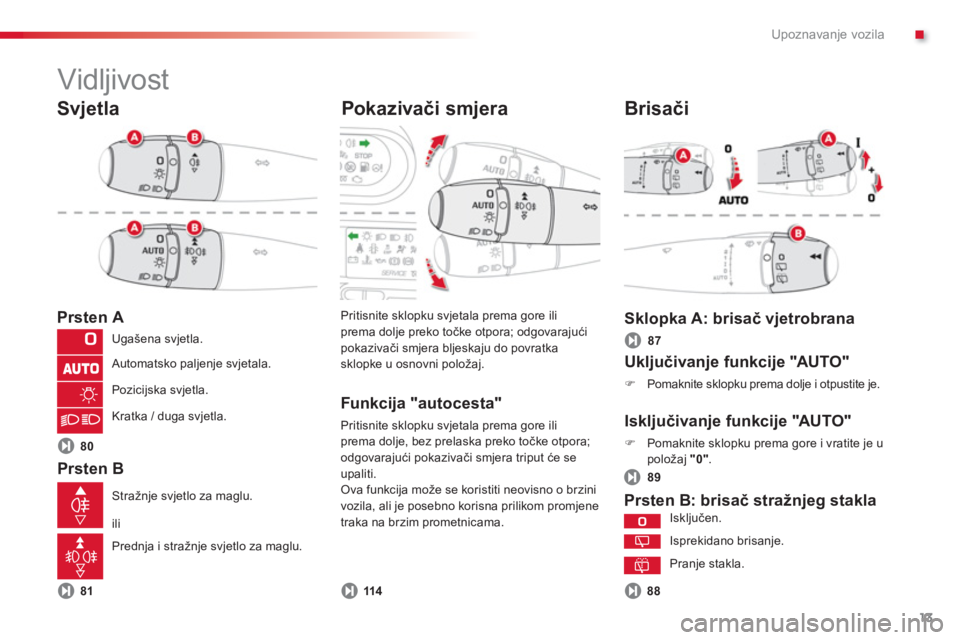

Svjetla

Prsten A

Prsten B
Pritisnite sklopku svjetala prema gore iliprema dolje preko točke otpora; odgovarajućipokazivači smjera bljeskaju do povratka
sklopke u osnovni položaj.
Pokazivači smjera


Uključivanje funkcije "AUTO"
)
Pomaknite sklopku prema dolje i otpustite je.


Prsten B: brisač stražnjeg stakla
8188 U
gašena svjetla.
Automatsko pal
jenje svjetala.
Pozici
jska svjetla.
Kratka / du
ga svjetla.

Stražnje svjetlo za maglu.
ili
Prednja i stražnje svjetlo za maglu. Iskl
jučen.
Isprekidano brisan
je.
Pranje stakla.

Sklopka A: brisač vjetrobrana


Brisači


Isključivanje funkcije "AUTO"
)Pomaknite sklopku prema gore i vratite je u položaj "0".
114
Funkcija "autocesta"
Pritisnite sklopku svjetala prema gore iliprema dolje, bez prelaska preko točke otpora;
odgovarajući pokazivači smjera triput će seupaliti.Ova funkcija može se koristiti neovisno o brzini
vozila, ali je posebno korisna prilikom promjene
traka na brzim prometnicama.
Vidljivost
87
89
80

Upoznavanje vozila
14
preporučuje se korištenje potpuno automatskog načina rada, pritiskom na tipku "AUTO", nakon namještanja željenetemperature.

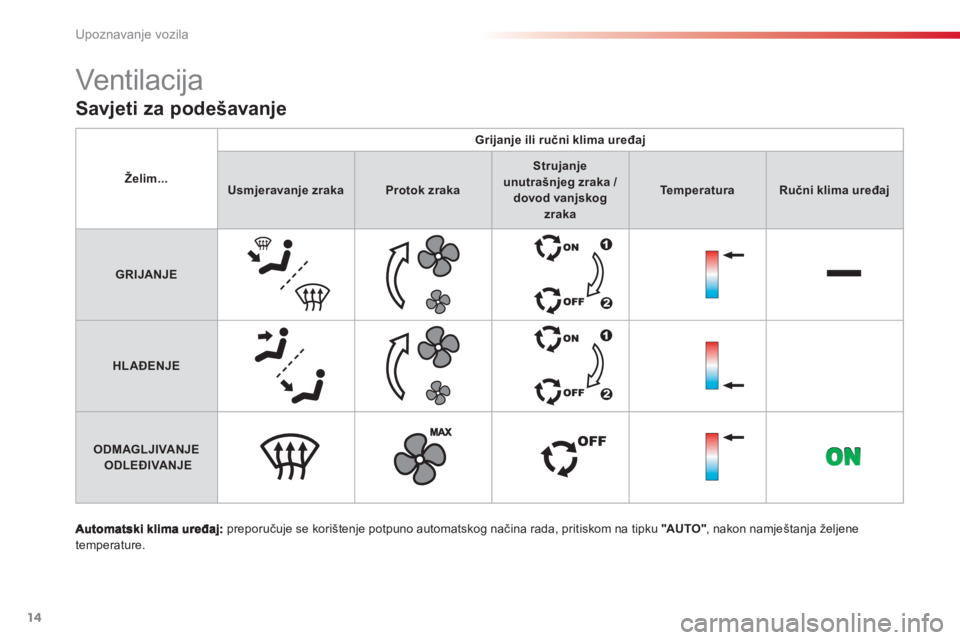

Savjeti za podešavanje

Vent ilac ija
Želim...
Grijanje ili ručni klima uređaj
Usmjeravanje zrakaProtok zraka
Strujanje unutrašnjeg zraka /dovod vanjskogzraka
TemperaturaRučni klima uređaj
GRIJANJE











HLAĐENJE











ODMAGLJIVANJEODLEĐIVANJE

.Upoznavanje vozila
15

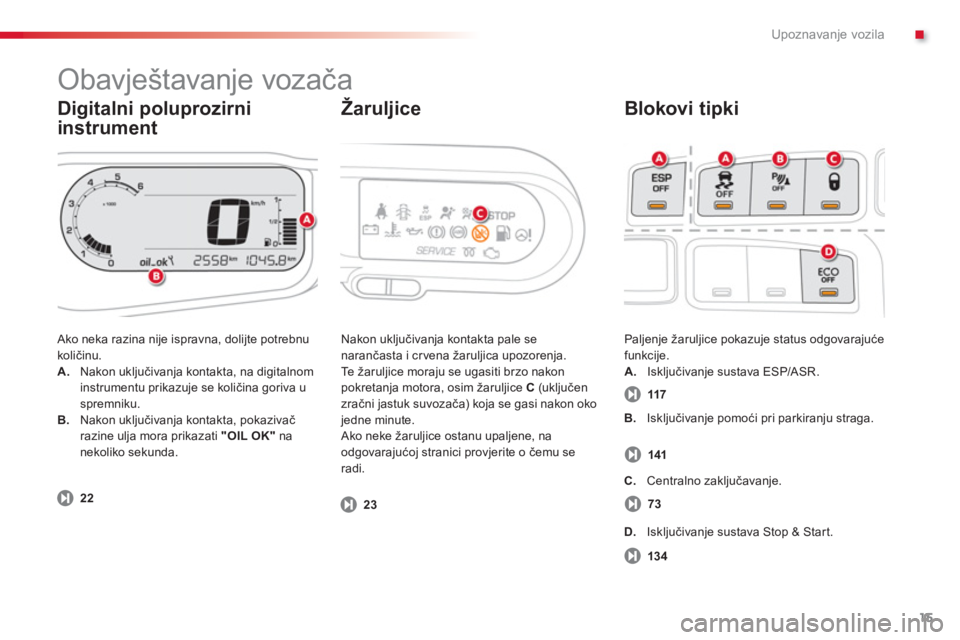

Digitalni poluprozirni
instrument
Blokovi tipki
Ako neka razina nije ispravna, dolijte potrebnu
količinu.A.Nakon uključivanja kontakta, na digitalnom
instrumentu prikazuje se količina goriva u spremniku. B.Nakon uključivanja kontakta, pokazivač razine ulja mora prikazati "OIL OK"na nekoliko sekunda. Pal
jenje žaruljice pokazuje status odgovarajuće
funkcije.A.Isključivanje sustava ESP/ASR. Nakon ukl
jučivanja kontakta pale se
narančasta i cr vena žaruljica upozorenja.
Te ž a r u ljice moraju se ugasiti brzo nakon
pokretanja motora, osim žaruljice C(uključen
zračni jastuk suvozača) koja se gasi nakon okojedne minute.
Ako neke žaruljice ostanu upaljene, na odgovarajućoj stranici provjerite o čemu se
radi.

Žaruljice

Obavještavanje vozača
2223117
141
73
134
B. Isključivanje pomoći pri parkiranju straga.
C.
Centralno zaključavanje.
D.Isključivanje sustava Stop & Start.

Upoznavanje vozila
16

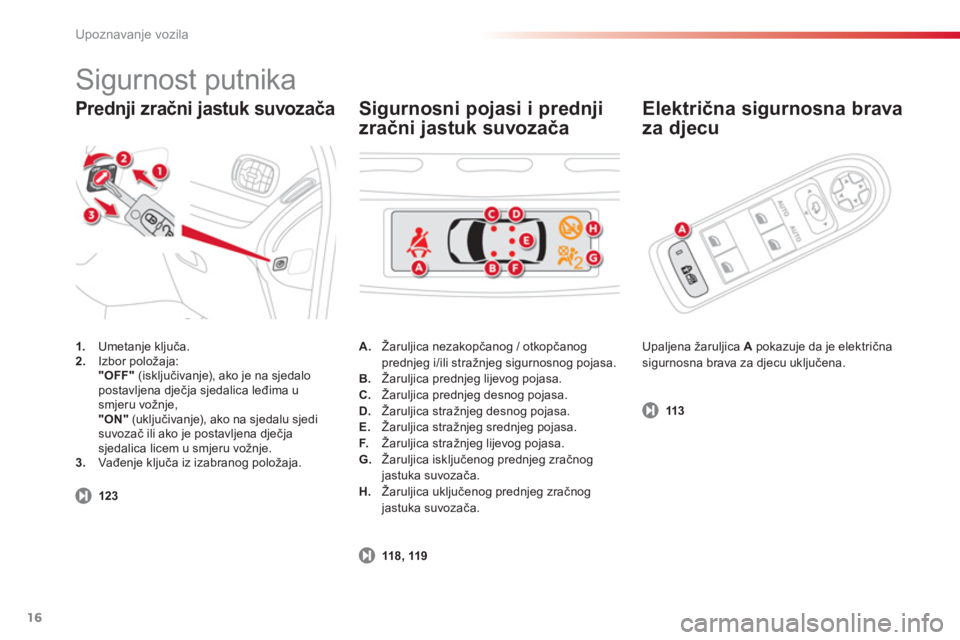

Prednji zračni jastuk suvozača

Električna sigurnosna brava
za
djecu
1. Umetanje ključa.2.
Izbor položaja: "OFF"
(isključivanje), ako je na sjedalopostavljena dječja sjedalica leđima u
smjeru vožnje,
"ON"
(uključivanje), ako na sjedalu sjedi
suvozač ili ako je postavljena dječja
sjedalica licem u smjeru vožnje. 3. Vađenje ključa iz izabranog položaja. Upal
jena žaruljica A
pokazuje da je električnasigurnosna brava za djecu uključena. A. Žaruljica nezakopčanog / otkopčanog
prednjeg i/ili stražnjeg sigurnosnog pojasa.B. Žaruljica prednjeg lijevog pojasa. C.
Žaruljica prednjeg desnog pojasa. D.Žaruljica stražnjeg desnog pojasa.
E.Žaruljica stražnjeg srednjeg pojasa.
F. Žaruljica stražnjeg lijevog pojasa.
G.Žaruljica isključenog prednjeg zračnogjastuka suvozača.
H.Žaruljica uključenog prednjeg zračnog jastuka suvozača.


Sigurnosni pojasi i prednji
zračni
jastuk suvozača

Sigurnost putnika
123
118, 119
113

.Upoznavanje vozila
17

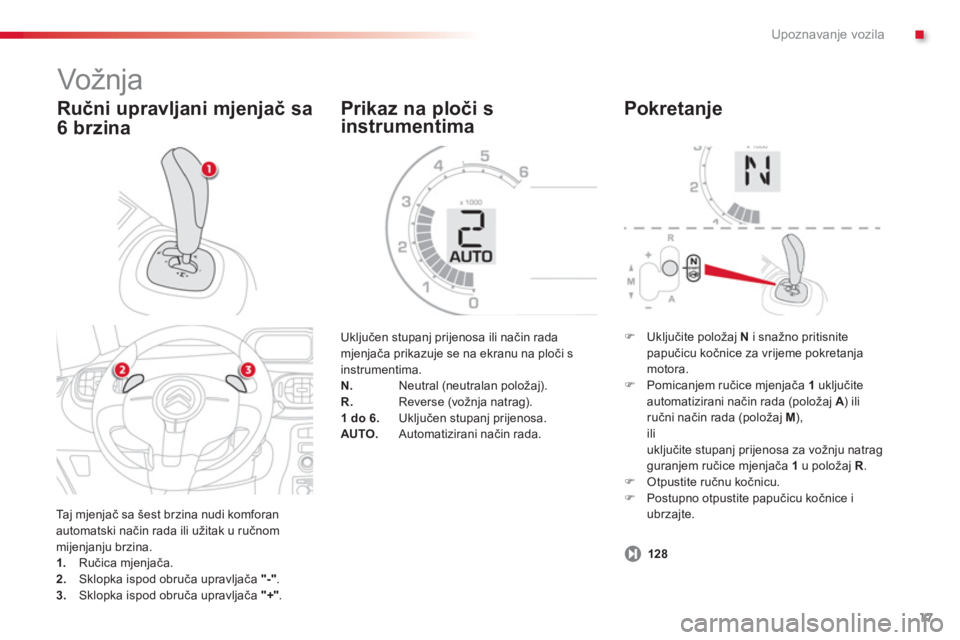

Vožnja

Taj mjenjač sa šest brzina nudi komforanautomatski način rada ili u

Upoznavanje vozila
18
Vožnja

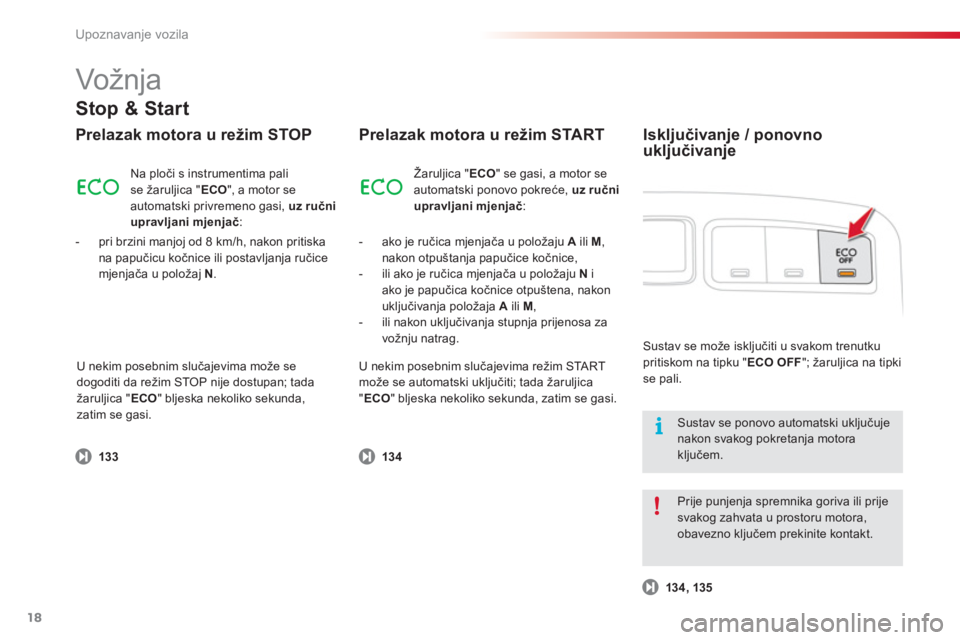

Prelazak motora u režim STOP



- ako je ručica mjenjača u polo
