12
219

*
Om den tekniska maxvikten på bakaxeln överskrids när bilen används som dragbil måste farten begränsas till 80 km/tim i
enlighet med punkt 2.7 i EU-direktivet.

**
Om den tekniska maxvikten överskrids när bilen används som dragbil måste farten begränsas till 80 km/tim i enlighet med
punkt 2.7 i EU-direktivet.

***
Maxvärde för en bromsad släpvagn inom ramen för den totala tågvikten. Varning: dragbilens väghållning kan försämras
om den är lätt lastad.
De angivna tågvikterna och släpvagnsvikterna gäller vid en höjd över havet på 1 000 meter. Den angivna släpvagnsvikten
ska minskas med 10 % för varje 1 000 meter extra över havet.
Höga utetemperaturer kan medföra sänkt prestanda i syfte att skydda motorn. När utetemperaturen överstiger 37 °C ska
släpvagnsvikten begränsas.

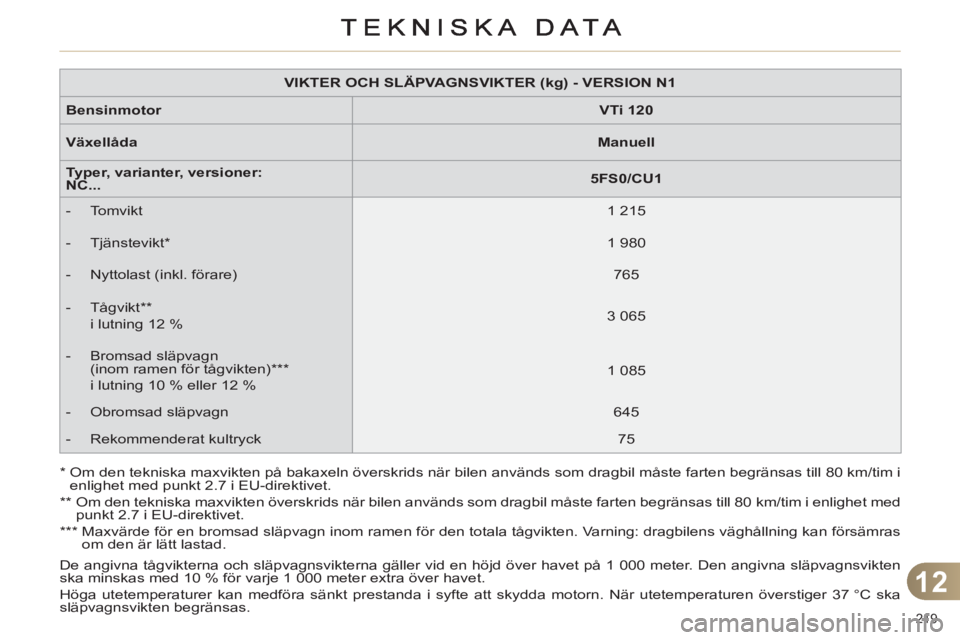

VIKTER OCH SLÄPVAGNSVIKTER (kg) - VERSION N1



Bensinmotor


VTi 120



Växellåda


Manuell



Typer, varianter, versioner:
NC...


5FS0/CU1




- Tomvikt
1 215


- Tjänstevikt *

1 980


- Nyttolast (inkl. förare)
765


- Tågvikt **

i lutning 12 %
3 065


- Bromsad släpvagn
(inom ramen för tågvikten) ***

i lutning 10 % eller 12 %
1 085


- Obromsad släpvagn
645


- Rekommenderat kultryck
75

12
TEKNISKA DATA
220

*
Om den tekniska maxvikten på bakaxeln överskrids när bilen används som dragbil måste farten begränsas till 80 km/tim i
enlighet med punkt 2.7 i EU-direktivet.

**
Om den tekniska maxvikten överskrids när bilen används som dragbil måste farten begränsas till 80 km/tim i enlighet med
punkt 2.7 i EU-direktivet.

***
Maxvärde för en bromsad släpvagn inom ramen för den totala tågvikten. Varning: dragbilens väghållning kan försämras
om den är lätt lastad.
De angivna tågvikterna och släpvagnsvikterna gäller vid en höjd över havet på 1 000 meter. Den angivna släpvagnsvikten
ska minskas med 10 % för varje 1 000 meter extra över havet.
Höga utetemperaturer kan medföra sänkt prestanda i syfte att skydda motorn. När utetemperaturen överstiger 37 C° ska
släpvagnsvikten begränsas.

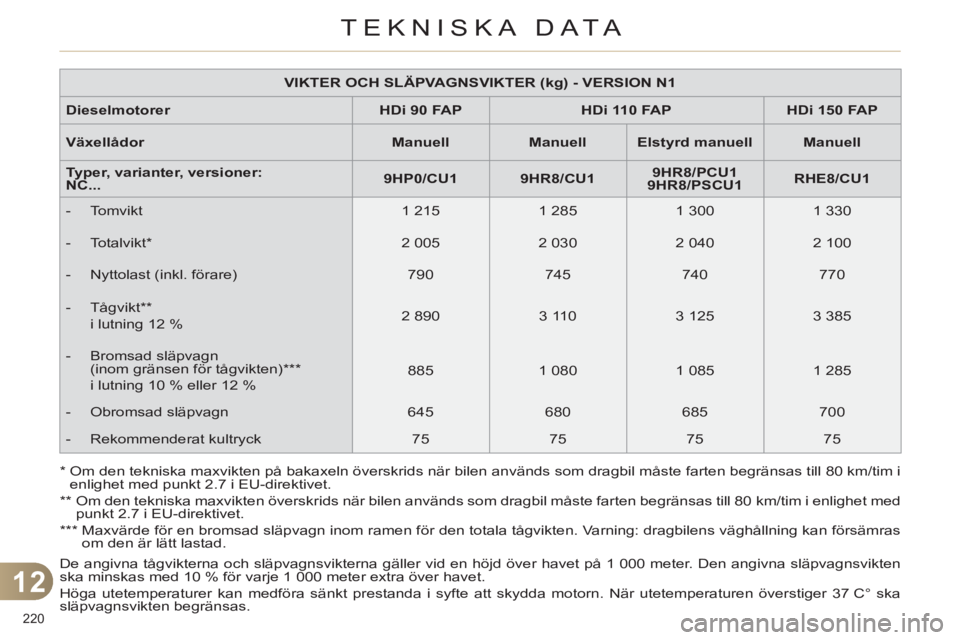

VIKTER OCH SLÄPVAGNSVIKTER (kg) - VERSION N1



Dieselmotorer


HDi 90 FAP



HDi 110 FAP



HDi 150 FAP



Växellådor


Manuell



Manuell



Elstyrd manuell



Manuell



Typer, varianter, versioner:
NC...


9HP0/CU1



9HR8/CU1



9HR8/PCU1
9HR8/PSCU1



RHE8/CU1




- Tomvikt
1 215
1 285
1 300
1 330


- Totalvikt *

2 005
2 030
2 040
2 100


- Nyttolast (inkl. förare)
790
745
740

770


- Tågvikt **

i lutning 12 %
2 890
3 110
3 125
3 385


- Bromsad släpvagn
(inom gränsen för tågvikten) ***

i lutning 10 % eller 12 %
885
1 080
1 085
1 285


- Obromsad släpvagn
645
680
685
700


- Rekommenderat kultryck
75
75
75
75

12
221

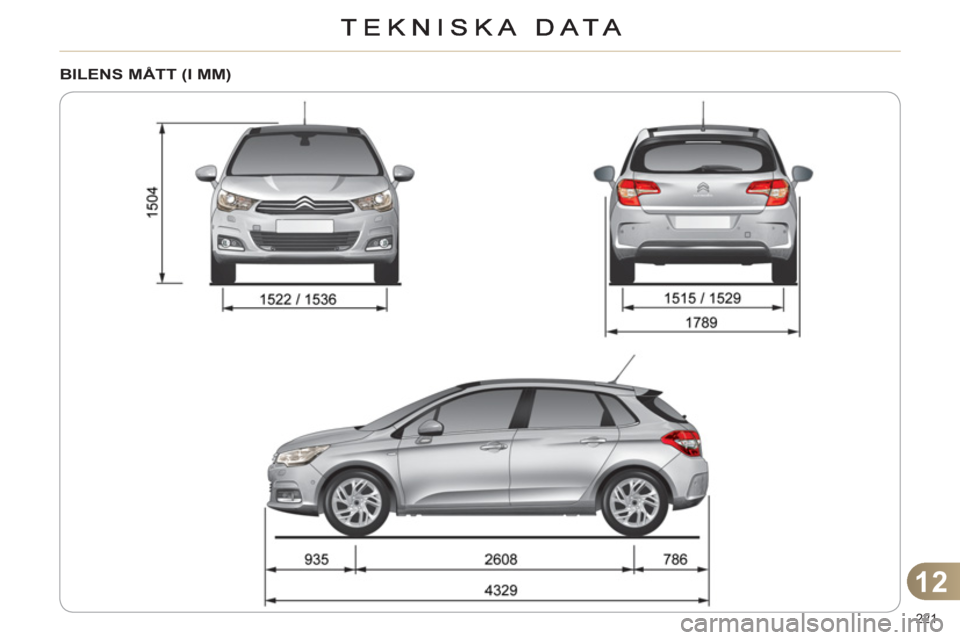

BILENS MÅTT (I MM)

12
TEKNISKA DATA
222

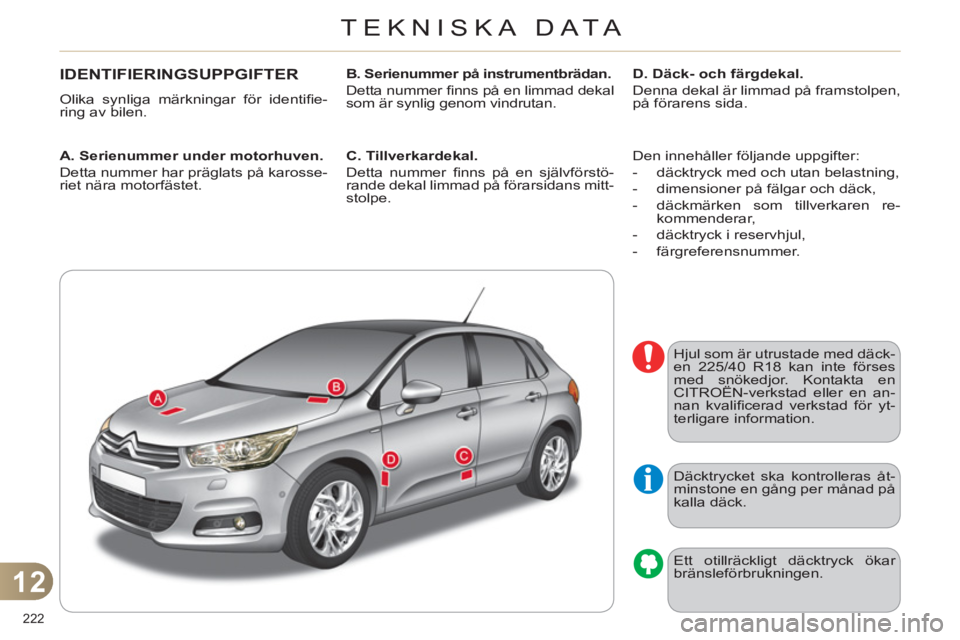

IDENTIFIERINGSUPPGIFTER
Olika synliga märkningar för identifi e-
ring av bilen.

A. Serienummer under motorhuven.

Detta nummer har präglats på karosse-
riet nära motorfästet.
B. Serienummer på instrumentbrädan.

Detta nummer fi nns på en limmad dekal
som är synlig genom vindrutan.
D. Däck- och färgdekal.

Denna dekal är limmad på framstolpen,
på förarens sida.
Däcktrycket ska kontrolleras åt-
minstone en gång per månad på
kalla däck.
Ett otillräckligt däcktryck ökar
bränsleförbrukningen.
C. Tillverkardekal.

Detta nummer fi nns på en självförstö-
rande dekal limmad på förarsidans mitt-
stolpe. Den innehåller följande uppgifter:


- däcktryck med och utan belastning,

- dimensioner på fälgar och däck,

- däckmärken som tillverkaren re-
kommenderar,

- däcktryck i reservhjul,

- färgreferensnummer.
Hjul som är utrustade med däck-
en 225/40 R18 kan inte förses
med snökedjor. Kontakta en
CITROËN-verkstad eller en an-
nan kvalifi cerad verkstad för yt-
terligare information.

223
NÖD- ELLER ASSISTANSSAMTAL

224

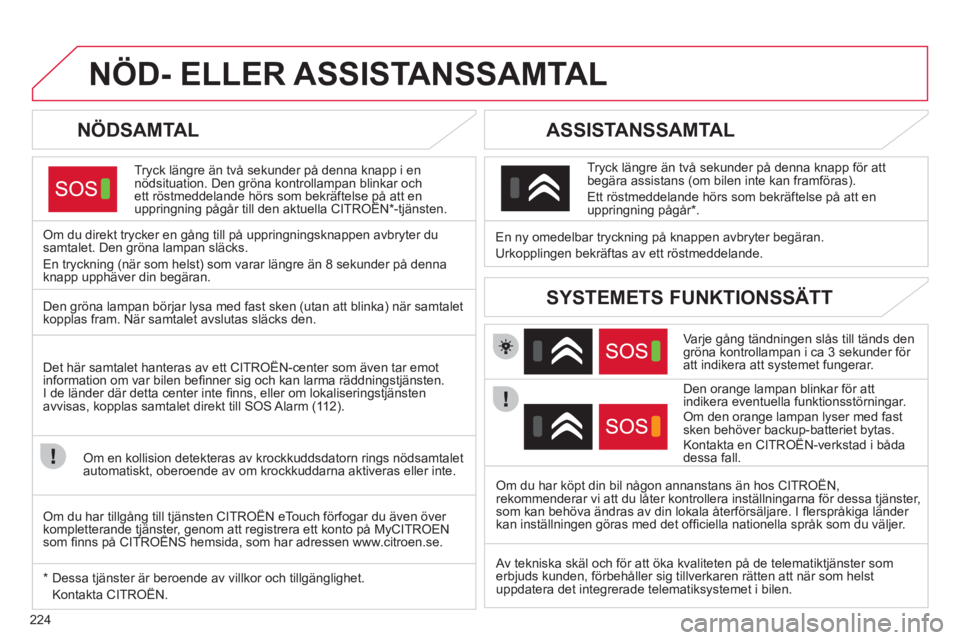

NÖD- ELLER ASSISTANSSAMTAL

NÖDSAMTAL
Tryck längre än två sekunder på denna knapp i ennödsituation. Den gröna kontrollampan blinkar och ett röstmeddelande hörs som bekräftelse på att en uppringning pågår till den aktuella CITROËN * -tjänsten.pp
Om du direkt trycker en gång till på uppringningsknappen avbryter du samtalet. Den gröna lampan släcks.
En tr
yckning (när som helst) som varar längre än 8 sekunder på dennaknapp upphäver din begäran.

ASSISTANSSAMTAL


Va rje gång tändningen slås till tänds dengröna kontrollampan i ca 3 sekunder för
att indikera att systemet fungerar.

Den oran
ge lampan blinkar för att
indikera eventuella funktionsstörningar.
Om den orange lampan lyser med fast sken behöver backup-batteriet bytas.
Kontakta en CITROËN-verkstad i båda dessa fall. En n
y omedelbar tryckning på knappen avbryter begäran.
Urkopplin
gen bekräftas av ett röstmeddelande.
Tryck längre än två sekunder på denna knapp för att
be
gära assistans (om bilen inte kan framföras).
Ett röstmeddelande hörs som bekräftelse på att en
uppringning pågår * .


SYSTEMETS FUNKTIONSSÄTT Den gröna lampan börjar lysa med fast sken (utan att blinka) när samtaletkopplas fram. När samtalet avslutas släcks den.
Det här samtalet hanteras av ett
CITROËN-center som även tar emot
information om var bilen befi nner sig och kan larma räddningstjänsten.
I de länder där detta center inte fi nns, eller om lokaliseringstjänsten avvisas, kopplas samtalet direkt till SOS Alarm (11 2).

Om en kollision detekteras av krockkuddsdatorn rings nödsamtalet
automatiskt, oberoende av om krockkuddarna aktiveras eller inte.

*
Dessa t
jänster är beroende av villkor och tillgänglighet.
Kontakta
CITROËN.
Om du har köpt din bil nå
gon annanstans än hos CITROËN, rekommenderar vi att du låter kontrollera inställningarna för dessa tjänster,som kan behöva ändras av din lokala återförsäljare. I fl erspråkiga länder
kan inställningen göras med det offi ciella nationella språk som du väljer. Om du har tillgång till tjänsten CITROËN eTouch förfogar du även över kompletterande tjänster, genom att registrera ett konto på MyCITROENsom fi nns på CITROËNS hemsida, som har adressen www.citroen.se. pj,g g py
Av tekniska skäl och för att öka kvaliteten på de telematiktjänster somerbjuds kunden, förbehåller sig tillverkaren rätten att när som helst
uppdatera det integrerade telematiksystemet i bilen.

225

Systemet är skyddat på så sätt att det endastfungerar i din bil. Kontakta en CITROËN-verkstad för yyp
konfi gurering av systemet om det ska installeras i en annan bil.
eMyWay


01 Komma igång - Frontpanelen

Av säkerhetsskäl måste föraren stanna bilen före alla
inställningar som kräver oavvänd uppmärksamhet.
För att spara på batteriet då motorn är avstän
gd, stängs systemet av när energisparläget aktiveras.


INNEHÅLL

02 Rattreglage

03 Allmän funktion

04 Navigation - Vägvisning

05 Trafikinformation

06 Telefon

07 Radio

08 Mediaspelare

09 Ljudinställningar

10 Inställningar

11 Menyöversikt

Vanliga frågor s.
s.
s.
s.
s.
s.
s.
s.
s.
s.
s.
s. 2
26
228
229
231
244
247
257
2
60
266
267
268
271

GPS-NAVIGATION
MULTIMEDIA-BILRADIO MED BLUETOOTH-
TELEFON

226
1142
9
3
4
5
67
8
10
111213
01 KOMMA IGÅNG


FRONTPANEL

Knapparna 2, 3, 4, 5, 6 och 12: val av vänster eller höger del av displayen, då en meny visas.

227
01


1. Vridreglage:
- Kort tryckning när motorn inte är igång:
start/stopp.
- Kort tryckning med motorn igång:avstängning/återgång till audiofunktionen.
- Vridning: inställning av ljudvolymen(varje funktion är självständig, inklusive TA-meddelanden och
navigationsmeddelanden).

2. Radio som källa: öppnar menyn"RADIO"och visar listan över radiostationer.
3. Media som källa: öppnar menyn "MEDIA"
och visar listan över musikspår.

4. Öppnar men
yn "Navigation - guidance" och
visar de senaste destinationerna.

5. Öppnar menyn "Traffi c information" och
visar aktuella trafi kvarningar.

6. Öppnar telefonmenyn och visar listan över desenaste samtalen.
2 - 3. Lån
g tryckning: öppnar menyn "Audio
settings": equalizer, bas, diskant,
loudness, fördelning, balans vänster/höger,
balans fram/bak, automatisk justering av
ljudvolymen.7.
Öppnar menyn"Confi guration":
Lång tryckning: visar GPS-täckning ochöppnar demonstrationsläget för navigation.
8. M
ODE-knapp:
Val av permanent visnin
gssätt.
Lån
g tryckning: visning av svart skärm(DARK).
9. ESC: avbr
yter pågående funktion, återgår till
träddiagrammet.
Lång tryckning: återgång till den permanenta
visnin
gen.
10. Utmatnin
g av CD-skiva.
Lån
g tryckning: ominitialisering av systemet.
11. Beroende på sammanhan
g:
Val av före
gående/nästa rad i en lista eller en meny.
Val av före
gående/nästa mediakatalog.
Stegvis val av föregående/nästa radiofrekvens.
Förfl yttning uppåt/nedåt i läge"Move themap".


12. Beroende på sammanhang:
Automatiskt val av lä
gre/högre radiofrekvens.
Val av före
gående/nästa spår på CD eller
mediafunktion.
Val av vänster/hö
ger del av displayen när en
meny visas.
Förfl
yttning vänster/höger i läge "Move the map".


13. Knapparna 1 till 6:
Kort tryckning: val av minneslagrad
radiostation.
Lån
g tryckning: minneslagring av avlyssnadstation.

14. Ratt för att väl
ja och bekräfta med OK:
Val av ett alternativ på displa
yen eller i enlista eller en meny och sedan bekräftelse
med en kort tryckning.
Utom meny och lista g
ör en kort tryckning atten undermeny visas, beroende på vad som
visas på displayen.
Vridnin
g när kartan visas: in/ut-zoomning påkartan.
KOMMA IGÅNG

228

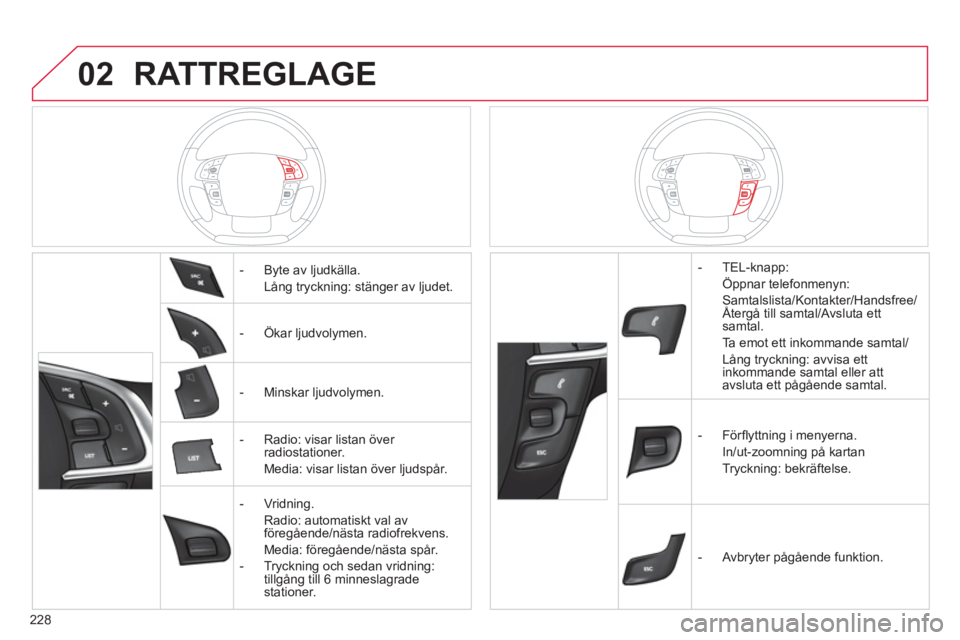

02 RATTREGLAGE




- Byte av ljudkälla.
Lång tryckning: stänger av ljudet.


-
Ökar ljudvolymen.


- Minskar l
judvolymen.


- R
adio: visar listan över radiostationer.
Media: visar listan över l
judspår.


- Vridnin
g.
R
adio: automatiskt val av
föregående/nästa radiofrekvens.
Media: före
gående/nästa spår.

-
Tryckning och sedan vridning:tillgång till 6 minneslagradestationer.





- TEL-knapp:
Öppnar telefonmenyn:

Samtalslista/Kontakter/Handsfree/Återgå till samtal/Avsluta ettsamtal.
Ta emot ett inkommande samtal
/
Lån
g tryckning: avvisa ett inkommande samtal eller att
avsluta ett pågående samtal.


- För
fl yttning i menyerna.
In/ut-zoomning p kartan
Tr
yckning: bekr‰ftelse.


- Avbr
yter pÂgÂende funktion.
