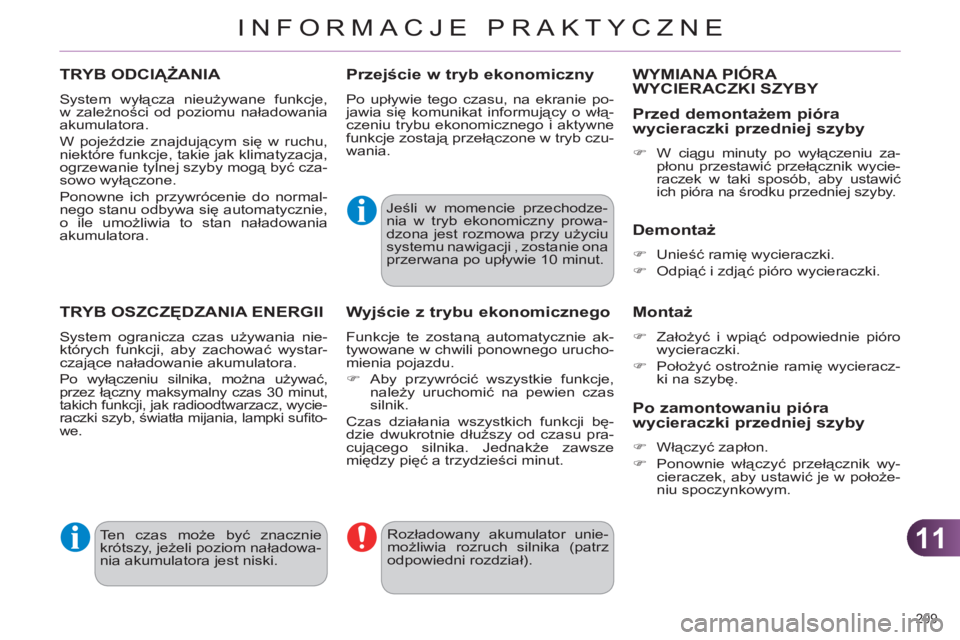

TRYB ODCIĄŻANIA
System wyłącza nieużywane funkcje,
w zależności od poziomu naładowania
akumulatora.
W pojeździe znajdującym się w ruchu,
niektóre funkcje, takie jak klimatyzacja,
ogrzewanie tylnej szyby mogą być cza-
sowo wyłączone.
Ponowne ich przywrócenie do normal-
nego stanu odbywa się automatycznie,
o ile umożliwia to stan naładowania
akumulatora.
TRYB OSZCZĘDZANIA ENERGII
System ogranicza czas używania nie-
których funkcji, aby zachować wystar-
czające naładowanie akumulatora.
Po wyłączeniu silnika, można używać,
przez łączny maksymalny czas 30 minut,
takich funkcji, jak radioodtwarzacz, wycie-
raczki szyb, światła mijania, lampki sufi to-
we.
Przejście w tryb ekonomiczny
Po upływie tego czasu, na ekranie po-
jawia się komunikat informujący o włą-
czeniu trybu ekonomicznego i aktywne
funkcje zostają przełączone w tryb czu-
wania.
Jeśli w momencie przechodze-
nia w tryb ekonomiczny prowa-
dzona jest rozmowa przy użyciu
systemu nawigacji , zostanie ona
przerwana po upływie 10 minut.
Rozładowany akumulator unie-
możliwia rozruch silnika (patrz
odpowiedni rozdział).
Wyjście z trybu ekonomicznego
Funkcje te zostaną automatycznie ak-
tywowane w chwili ponownego urucho-
mienia pojazdu.
)
Aby przywrócić wszystkie funkcje,
należy uruchomić na pewien czas
silnik.
Czas działania wszystkich funkcji bę-
dzie dwukrotnie dłuższy od czasu pra-
cującego silnika. Jednakże zawsze
między pięć a trzydzieści minut.
Ten czas może być znacznie
krótszy, jeżeli poziom naładowa-
nia akumulatora jest niski.
WYMIANA PIÓRA
WYCIERACZKI SZYBY
Przed demontażem
pióra
wycieraczki przedniej szyby
)
W ciągu minuty po wyłączeniu za-
płonu przestawić przełącznik wycie-
raczek w taki sposób, aby ustawić
ich pióra na środku przedniej szyby.
Demontaż
)
Unieść ramię wycieraczki.
)
Odpiąć i zdjąć pióro wycieraczki.
Montaż
)
Założyć i wpiąć odpowiednie pióro
wycieraczki.
)
Położyć ostrożnie ramię wycieracz-
ki na szybę.
Po zamontowaniu pióra
wycieraczki przedniej szyby
)
Włączyć zapłon.
)
Ponownie włączyć przełącznik wy-
cieraczek, aby ustawić je w położe-
niu spoczynkowym.
Page 212 of 344
11
INFORMACJE PRAKTYCZNE
210
OSŁONA ZIMOWA *
*
Zależnie od kraju przeznaczenia.
Montaż
)
Ustawić osłonę zimową przed dolną
częścią przedniego zderzaka.
)
Docisnąć całą powierzchnią, aby
zablokować klipsy mocujące.
Demontaż
)
Za pomocą śrubokręta podważyć
osłonę, aby wypiąć klipsy mocujące.
Nie zapominać o zdjęciu osłony
zimowej:
- gdy temperatura na zewnątrz
przekroczy 10° C,
- podczas holowania,
-
przy prędkości powyżej 120 km/h.
Zdejmowana osłona uniemożliwiająca
gromadzenie się śniegu na poziomie
wentylatora chłodnicy.

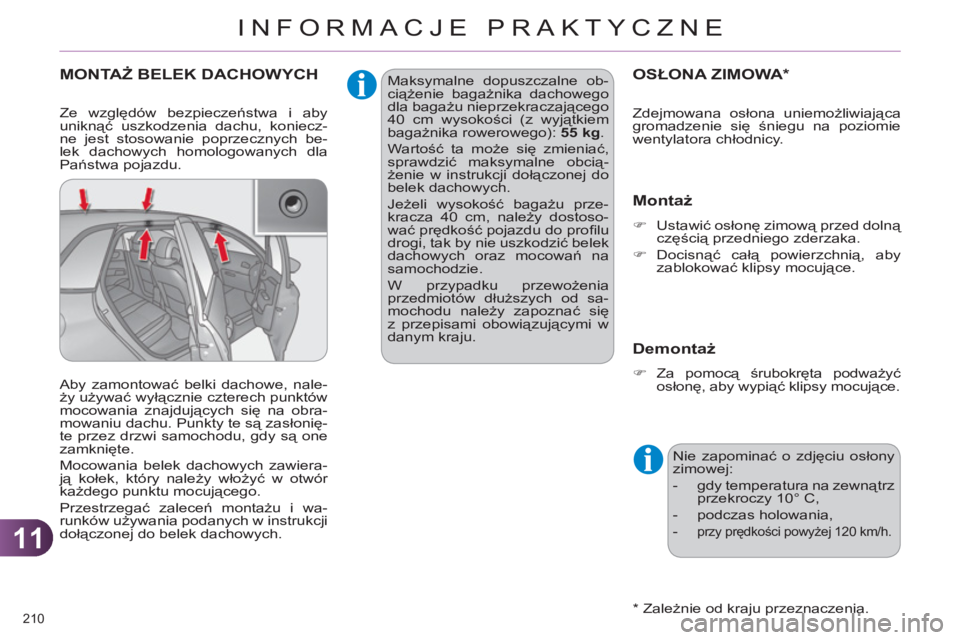

MONTAŻ BELEK DACHOWYCH
Ze względów bezpieczeństwa i aby
uniknąć uszkodzenia dachu, koniecz-
ne jest stosowanie poprzecznych be-
lek dachowych homologowanych dla
Państwa pojazdu.
Aby zamontować belki dachowe, nale-
ży używać wyłącznie czterech punktów
mocowania znajdujących się na obra-
mowaniu dachu. Punkty te są zasłonię-
te przez drzwi samochodu, gdy są one
zamknięte.
Mocowania belek dachowych zawiera-
ją kołek, który należy włożyć w otwór
każdego punktu mocującego.
Przestrzegać zaleceń montażu i wa-
runków używania podanych w instrukcji
dołączonej do belek dachowych.
Maksymalne dopuszczalne ob-
ciążenie bagażnika dachowego
dla bagażu nieprzekraczającego
40 cm wysokości (z wyjątkiem
bagażnika rowerowego): 55
kg
.
Wartość ta może się zmieniać,
sprawdzić maksymalne obci
ą-
żenie w instrukcji dołączonej do
belek dachowych.
Jeżeli wysokość bagażu prze-
kracza 40 cm, należy dostoso-
wać prędkość pojazdu do profi lu
drogi, tak by nie uszkodzić belek
dachowych oraz mocowań na
samochodzie.
W przypadku przewożenia
przedmiotów dłuższych od sa-
mochodu należy zapoznać się
z przepisami obowiązującymi w
danym kraju.
Page 213 of 344
11
INFORMACJE PRAKTYCZNE
211
HOLOWANIE SAMOCHODU
Sposób postępowania w przypadku
holowania samochodu (holują nas) lub
holowania innego pojazdu, z użyciem
zdejmowanego pierścienia.
Zaczep holowniczy znajduje się w ba-
gażniku pod podłogą.
Aby uzyskać do niego dostęp, należy:
)
otworzyć bagażnik,
)
podnieść podłogę,
)
przymocować podłogę na haczyku
znajdującym się na wsporniku pół-
ki,
)
wyjąć zaczep holowniczy ze skrzynki.
Dostęp do narzędzi

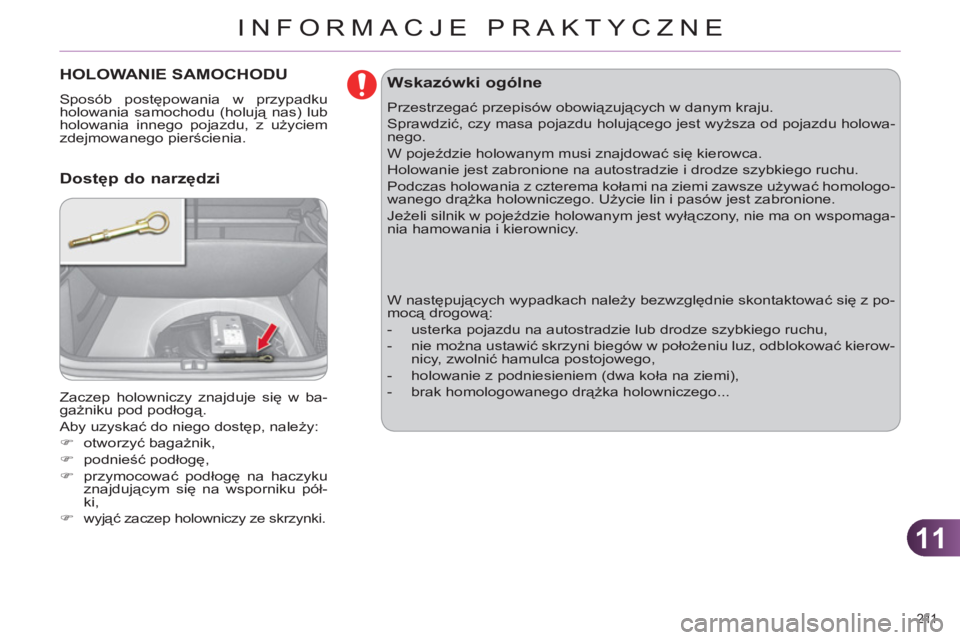

Wskazówki ogólne
Przestrzegać przepisów obowiązujących w danym kraju.
Sprawdzić, czy masa pojazdu holującego jest wyższa od pojazdu holowa-
nego.
W pojeździe holowanym musi znajdować się kierowca.
Holowanie jest zabronione na autostradzie i drodze szybkiego ruchu.
Podczas holowania z czterema kołami na ziemi zawsze używać homologo-
wanego drążka holowniczego. Użycie lin i pasów jest zabronione.
Jeżeli silnik w pojeździe holowanym jest wyłączony, nie ma on wspomaga-
nia hamowania i kierownicy.
W następujących wypadkach należy bezwzględnie skontaktować się z po-
mocą drogową:
- usterka pojazdu na autostradzie lub drodze szybkiego ruchu,
- nie można ustawić skrzyni biegów w położeniu luz, odblokować kierow-
nicy, zwolnić hamulca postojowego,
- holowanie z podniesieniem (dwa koła na ziemi),
- brak homologowanego drążka holowniczego...
Page 214 of 344
11
INFORMACJE PRAKTYCZNE
212
)
W zderzaku przednim odpiąć osło-
nę, naciskając na jej dolną część.
)
Przykręcić do oporu zaczep holow-
niczy.
)
Zainstalować drążek holowniczy.

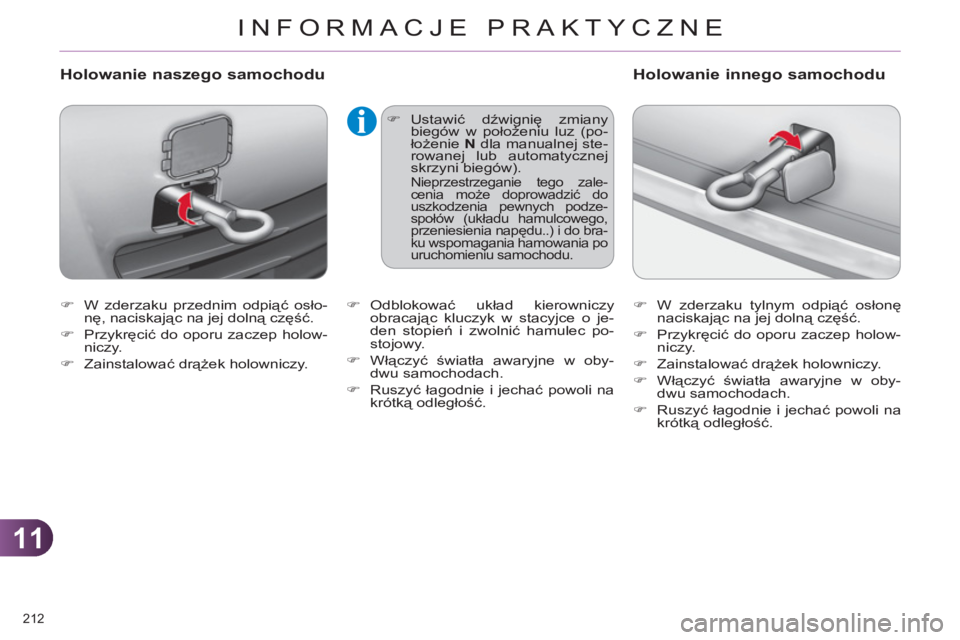

Holowanie naszego samochodu
)
Ustawić dźwignię zmiany
biegów w położeniu luz (po-
łożenie N
dla manualnej ste-
rowanej lub automatycznej
skrzyni biegów).
Nieprzestrzeganie tego zale-
cenia może doprowadzić do
uszkodzenia pewnych podze-
społów (układu hamulcowego,
przeniesienia napędu..) i do bra-
ku wspomagania hamowania po
uruchomieniu samochodu.
)
W zderzaku tylnym odpiąć osłonę
naciskając na jej dolną część.
)
Przykręcić do oporu zaczep holow-
niczy.
)
Zainstalować drążek holowniczy.
)
Włączyć światła awaryjne w oby-
dwu samochodach.
)
Ruszyć łagodnie i jechać powoli na
krótką odległość.
Holowanie innego samochodu
)
Odblokować układ kierowniczy
obracając kluczyk w stacyjce o je-
den stopień i zwolnić hamulec po-
stojowy.
)
Włączyć światła awaryjne w oby-
dwu samochodach.
)
Ruszyć łagodnie i jechać powoli na
krótką odległość.
Page 215 of 344
11
INFORMACJE PRAKTYCZNE
213

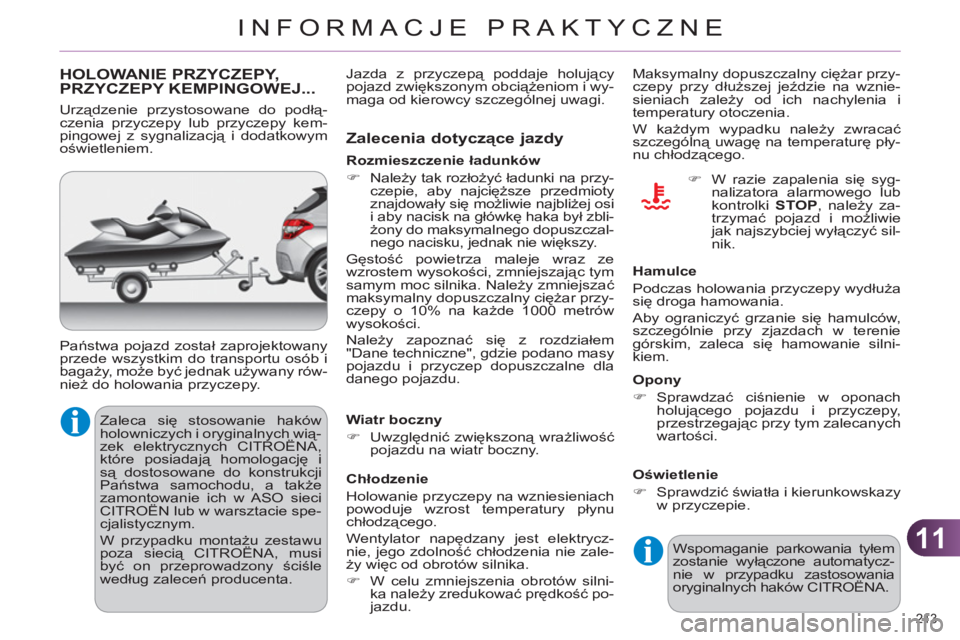

HOLOWANIE PRZYCZEPY,PRZYCZEPY KEMPINGOWEJ...
Zaleca się stosowanie haków
holowniczych i oryginalnych wią-
zek elektrycznych CITROËNA,
które posiadają homologację i
są dostosowane do konstrukcji
Państwa samochodu, a także
zamontowanie ich w ASO sieci
CITROËN lub w warsztacie spe-
cjalistycznym.
W przypadku montażu zestawu
poza siecią CITROËNA, musi
być on przeprowadzony ściśle
według zaleceń producenta. Wspomaganie parkowania tyłem
zostanie wyłączone automatycz-
nie w przypadku zastosowania
oryginalnych haków CITROËNA.
Urządzenie przystosowane do podłą-
czenia przyczepy lub przyczepy kem-
pingowej z sygnalizacją i dodatkowym
oświetleniem.
Państwa pojazd został zaprojektowany
przede wszystkim do transportu osób i
bagaży, m oże być jednak używany rów-
nież do holowania przyczepy. Jazda z przyczepą poddaje holujący
pojazd zwiększonym obciążeniom i wy-
maga od kierowcy szczególnej uwagi.
Zalecenia dotyczące jazdy
Rozmieszczenie ładunków
)
Należy tak rozłożyć ładunki na przy-
czepie, aby najcięższe przedmioty
znajdowały się możliwie najbliżej osi
i aby nacisk na główkę haka był zbli-
żony do maksymalnego dopuszczal-
nego nacisku, jednak nie większy.
Gęstość powietrza maleje wraz ze
wzrostem wysokości, zmniejszając tym
samym moc silnika. Należy zmniejszać
maksymalny dopuszczalny ciężar przy-
czepy o 10% na każde 1000 metrów
wysokości.
Należy zapoznać się z rozdziałem
"Dane techniczne", gdzie podano masy
pojazdu i przyczep dopuszczalne dla
danego pojazdu.
Wiatr boczny
)
Uwzględnić zwiększoną wrażliwość
pojazdu na wiatr boczny.
Chłodzenie
Holowanie przyczepy na wzniesieniach
powoduje wzrost temperatury płynu
chłodzącego.
Wentylator napędzany jest elektrycz-
nie, jego zdolność chłodzenia nie zale-
ży więc od obrotów silnika.
)
W celu zmniejszenia obrotów silni-
ka należy zredukować prędkość po-
jazdu. Maksymalny dopuszczalny ciężar przy-
czepy przy dłuższej jeździe na wznie-
sieniach zależy od ich nachylenia i
temperatury otoczenia.
W każdym wypadku należy zwracać
szczególną uwagę na temperaturę pły-
nu chłodzącego.
)
W razie zapalenia się syg-
nalizatora alarmowego lub
kontrolki STOP
, należy za-
trzymać pojazd i możliwie
jak najszybciej wyłączyć sil-
nik.
Hamulce
Podczas holowania przyczepy wydłu
ża
się droga hamowania.
Aby ograniczyć grzanie się hamulców,
szczególnie przy zjazdach w terenie
górskim, zaleca się hamowanie silni-
kiem.
Opony
)
Sprawdzać ciśnienie w oponach
holującego pojazdu i przyczepy,
przestrzegając przy tym zalecanych
wartości.
Oświetlenie
)
Sprawdzić światła i kierunkowskazy
w przyczepie.
Page 216 of 344
11
INFORMACJE PRAKTYCZNE
214

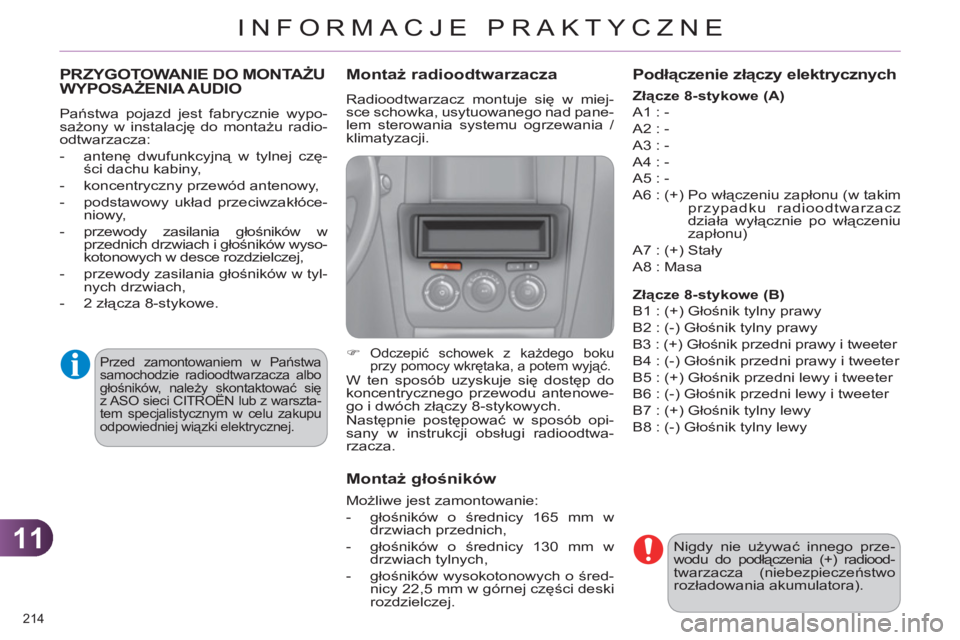

PRZYGOTOWANIE DO MONTAŻU
WYPOSAŻENIA AUDIO
Państwa pojazd jest fabrycznie wypo-
sażony w instalację do montażu radio-
odtwarzacza:
- antenę dwufunkcyjną w tylnej czę-
ści dachu kabiny,
- koncentryczny przewód antenowy,
- podstawowy układ przeciwzakłóce-
niowy,
- przewody zasilania głośników w
przednich drzwiach i głośników wyso-
kotonowych w desce rozdzielczej,
- przewody zasilania głośników w tyl-
nych drzwiach,
- 2 złącza 8-stykowe.
Przed zamontowaniem w Państwa
samochodzie radioodtwarzacza albo
głośników, należy skontaktować się
z ASO sieci CITROËN lub z warszta-
tem specjalistycznym w celu zakupu
odpowiedniej wiązki elektrycznej.
Nigdy nie używać innego prze-
wodu do podłączenia (+) radiood-
twarzacza (niebezpieczeństwo
rozładowania akumulatora).
Montaż radioodtwarzacza
Radioodtwarzacz montuje się w miej-
sce schowka, usytuowanego nad pane-
lem sterowania systemu ogrzewania /
klimatyzacji.
)
Odczepić schowek z każdego boku
przy pomocy wkrętaka, a potem wyjąć.
W ten sposób uzyskuje się dostęp do
koncentrycznego przewodu antenowe-
go i dwóch złączy 8-stykowych.
Następnie postępować w sposób opi-
sany w instrukcji obsługi radioodtwa-
rzacza.
Montaż głośników
Możliwe jest zamontowanie:
- głośników o średnicy 165 mm w
drzwiach przednich,
- głośników o średnicy 130 mm w
drzwiach tylnych,
- głośników wysokotonowych o śred-
nicy 22,5 mm w górnej części deski
rozdzielczej.
Podłączenie złączy elektrycznych
Złącze 8-stykowe (A)
A1 : -
A2 : -
A3 : -
A4 : -
A5 : -
A6 : (+) Po włączeniu zapłonu (w takim
przypadku radioodtwarzacz
działa wyłącznie po włączeniu
zapłonu)
A7 : (+) Stały
A8 : Masa
Złącze 8-stykowe (B)
B1 : (+) Głośnik tylny prawy
B2 : (-) Głośnik tylny prawy
B3 : (+) Głośnik przedni prawy i tweeter
B4 : (-) Głośnik przedni prawy i tweeter
B5 : (+) Głośnik przedni lewy i tweeter
B6 : (-) Głośnik przedni lewy i tweeter
B7 : (+) Głośnik tylny lewy
B8 : (-) Głośnik tylny lewy
Page 217 of 344
11
215

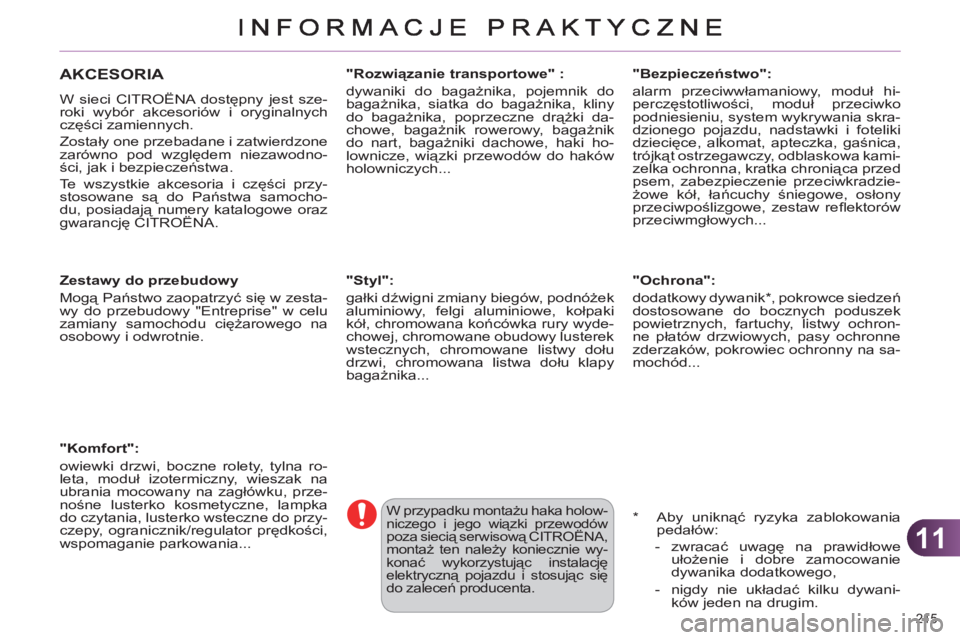

AKCESORIA
W sieci CITROËNA dostępny jest sze-
roki wybór akcesoriów i oryginalnych
części zamiennych.
Zostały one przebadane i zatwierdzone
zarówno pod względem niezawodno-
ści, jak i bezpieczeństwa.
Te wszystkie akcesoria i części przy-
stosowane są do Państwa samocho-
du, posiadają numery katalogowe oraz
gwarancję CITROËNA.
Zestawy do przebudowy
Mogą Państwo zaopatrzyć się w zesta-
wy do przebudowy "Entreprise" w celu
zamiany samochodu ciężarowego na
osobowy i odwrotnie.
"Komfort":
owiewki drzwi, boczne rolety, tylna ro-
leta, moduł izotermiczny, wieszak na
ubrania mocowany na zagłówku, prze-
nośne lusterko kosmetyczne, lampka
do czytania, lusterko wsteczne do przy-
czepy, ogranicznik/regulator prędkości,
wspomaganie parkowania...
"Rozwiązanie transportowe" :
dywaniki do bagażnika, pojemnik do
bagażnika, siatka do bagażnika, kliny
do bagażnika, poprzeczne drążki da-
chowe, bagażnik rowerowy, bagażnik
do nart, bagażniki dachowe, haki ho-
lownicze, wiązki przewodów do haków
holowniczych...
"Styl":
gałki dźwigni zmiany biegów, podnóżek
aluminiowy, felgi aluminiowe, kołpaki
kół, chromowana końcówka rury wyde-
chowej, chromowane obudowy lusterek
wstecznych, chromowane listwy dołu
drzwi, chromowana listwa dołu klapy
bagażnika...
*
Aby uniknąć ryzyka zablokowania
pedałów:
- zwracać uwagę na prawidłowe
ułożenie i dobre zamocowanie
dywanika dodatkowego,
- nigdy nie układać kilku dywani-
ków jeden na drugim.
"Bezpieczeństwo":
alarm przeciwwłamaniowy, moduł hi-
perczęstotliwości, moduł przeciwko
podniesieniu, system wykrywania skra-
dzionego pojazdu, nadstawki i foteliki
dziecięce, alkomat, apteczka, gaśnica,
trójkąt ostrzegawczy, odblaskowa kami-
zelka ochronna, kratka chroniąca przed
psem, zabezpieczenie przeciwkradzie-
żowe kół, łańcuchy śniegowe, osłony
przeciwpo
ślizgowe, zestaw refl ektorów
przeciwmgłowych...
"Ochrona":
dodatkowy dywanik * , pokrowce siedzeń
dostosowane do bocznych poduszek
powietrznych, fartuchy, listwy ochron-
ne płatów drzwiowych, pasy ochronne
zderzaków, pokrowiec ochronny na sa-
mochód...
W przypadku montażu haka holow-
niczego i jego wiązki przewodów
poza siecią serwisową CITROËNA,
montaż ten należy koniecznie wy-
konać wykorzystując instalację
elektryczną pojazdu i stosując się
do zaleceń producenta.
Page 218 of 344
11

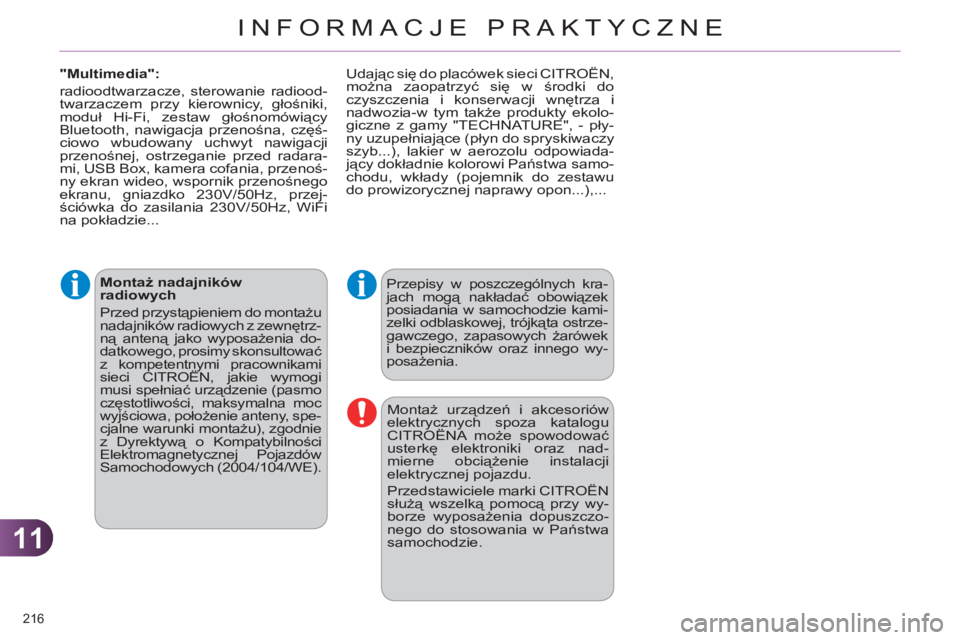

INFORMACJE PRAKTYCZNE
216
Montaż nadajników
radiowych
Przed przystąpieniem do montażu
nadajników radiowych z zewnętrz-
ną anteną jako wyposażenia do-
datkowego, prosimy skonsultować
z kompetentnymi pracownikami
sieci CITROËN, jakie wymogi
musi spełniać urządzenie (pasmo
częstotliwości, maksymalna moc
wyjściowa, położenie anteny, spe-
cjalne warunki montażu), zgodnie
z Dyrektywą o Kompatybilności
Elektromagnetycznej Pojazdów
Samochodowych (2004/104/WE).
Przepisy w poszczególnych kra-
jach mogą nakładać obowiązek
posiadania w samochodzie kami-
zelki odblaskowej, trójkąta ostrze-
gawczego, zapasowych żarówek
i bezpieczników oraz innego wy-
posażenia.
Montaż urządzeń i akcesoriów
elektrycznych spoza katalogu
CITROËNA może spowodować
usterkę elektroniki oraz nad-
mierne obciążenie instalacji
elektrycznej pojazdu.
Przedstawiciele marki CITROËN
służą wszelką
pomocą przy wy-
borze wyposażenia dopuszczo-
nego do stosowania w Państwa
samochodzie.
"Multimedia":
radioodtwarzacze, sterowanie radiood-
twarzaczem przy kierownicy, głośniki,
moduł Hi-Fi, zestaw głośnomówiący
Bluetooth, nawigacja przenośna, częś-
ciowo wbudowany uchwyt nawigacji
przenośnej, ostrzeganie przed radara-
mi, USB Box, kamera cofania, przenoś-
ny ekran wideo, wspornik przenośnego
ekranu, gniazdko 230V/50Hz, przej-
ściówka do zasilania 230V/50Hz, WiFi
na pokładzie...
Udając się do placówek sieci CITROËN,
można zaopatrzyć się w środki do
czyszczenia i konserwacji wnętrza i
nadwozia-w tym także produkty ekolo-
giczne z gamy "TECHNATURE", - pły-
ny uzupełniające (płyn do spryskiwaczy
szyb...), lakier w aerozolu odpowiada-
jący dokładnie kolorowi Państwa samo-
chodu, wkłady (pojemnik do zestawu
do prowizorycznej naprawy opon...),...
Page 219 of 344
12
DANE TECHNICZNE
217

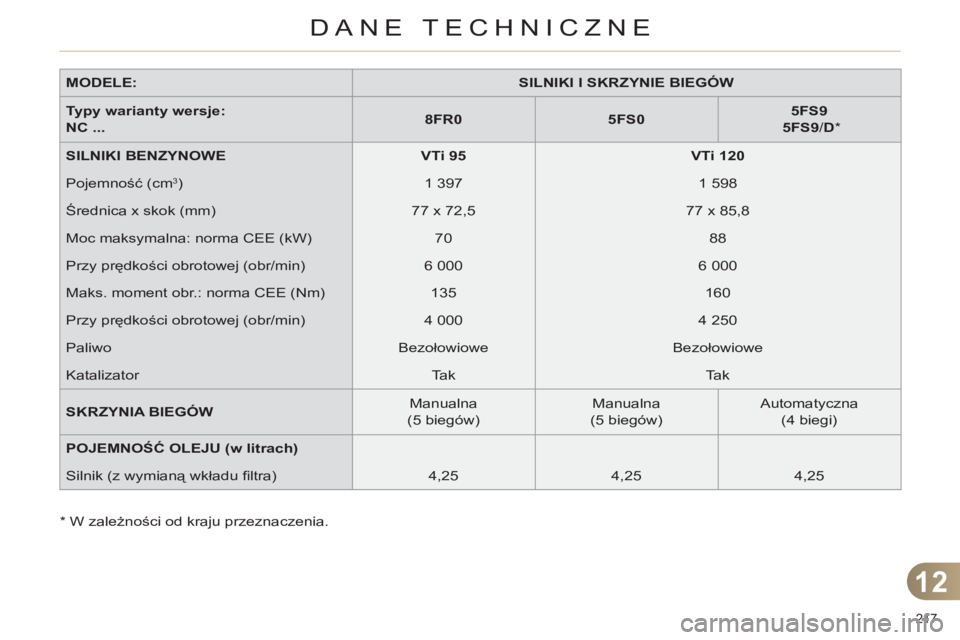

MODELE:
SILNIKI I SKRZYNIE BIEGÓW
Typy warianty wersje:
NC
...
8FR0
5FS0
5FS9
5FS9
/ D
*
SILNIKI BENZYNOWE
VTi 95
VTi 120
Pojemność (cm
3)
1 397
1 598
Średnica x skok (mm)
77 x 72,5
77 x 85,8
Moc maksymalna: norma CEE (kW)
70
88
Przy prędkości obrotowej (obr/min)
6 000
6 000
Maks. moment obr.: norma CEE (Nm)
135
160
Przy prędkości obrotowej (obr/min)
4 000
4 250
Paliwo
Bezołowiowe
Bezołowiowe
Katalizator
Tak
Tak
SKRZYNIA BIEGÓW
Manualna
(5 biegów)
Manualna
(5 biegów)
Automatyczna
(4 biegi)
POJEMNOŚĆ OLEJU (w litrach)
Silnik (z wymianą wkładu fi ltra)
4,25
4,25
4,25
*
W zależności od kraju przeznaczenia.
Page 220 of 344
12
DANE TECHNICZNE
218

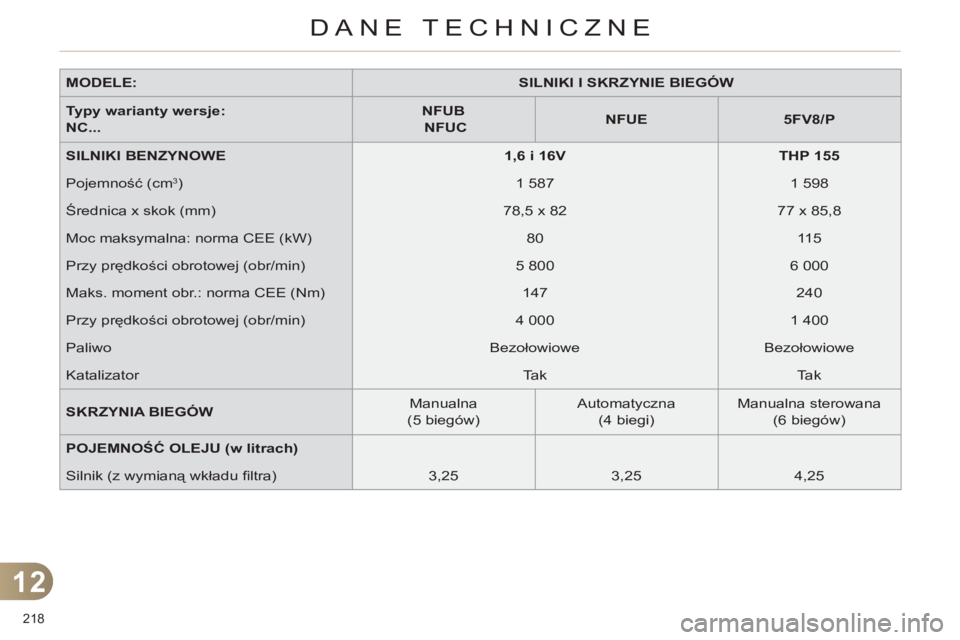

MODELE:
SILNIKI I SKRZYNIE BIEGÓW
Typy warianty wersje:
NC...
NFUB
NFUC
NFUE
5FV8/P
SILNIKI BENZYNOWE
1,6 i 16V
THP 155
Pojemność (cm
3
)
1 587
1 598
Średnica x skok (mm)
78,5 x 82
77 x 85,8
Moc maksymalna: norma CEE (kW)
80
115
Przy prędkości obrotowej (obr/min)
5 800
6 000
Maks. moment obr.: norma CEE (Nm)
147
240
Przy prędkości obrotowej (obr/min)
4 000
1 400
Paliwo
Bezołowiowe
Bezołowiowe
Katalizator
Tak
Tak
SKRZYNIA BIEGÓW
Manualna
(5 biegów)
Automatyczna
(4 biegi)
Manualna sterowana
(6 biegów)
POJEMNOŚĆ OLEJU (w litrach)
Silnik (z wymianą wkładu fi ltra)
3,25
3,25
4,25
