Page 221 of 344
12
TEKNISKE SPESIFIKASJONER
219
Angitte MTRA-verdier og tilhengervekter gjelder for maks. 1 000 meter over havet; tilhengervekten må reduseres med 10 %
for hver ekstra 1 000 meter.
Ved kjøring med tilhenger er det forbudt å overskride 100 km/t (overhold gjeldene regler i landet).
Hvis den utvendige temperaturen er høy, medfører dette en nedgang i bilens ytelse for å beskytte motoren; når den utven-
dige temperaturen er høyere enn 37 °C, begrens tilhengervekten.
*
Vekten til tilhenger med brems, innenfor MTRA, kan økes hvis man reduserer MTAC til trekkbilen med tilsvarende; viktig,
trekking av en tilhenger med en trekkbil som har liten last kan forringe bilens kjøreegenskaper.

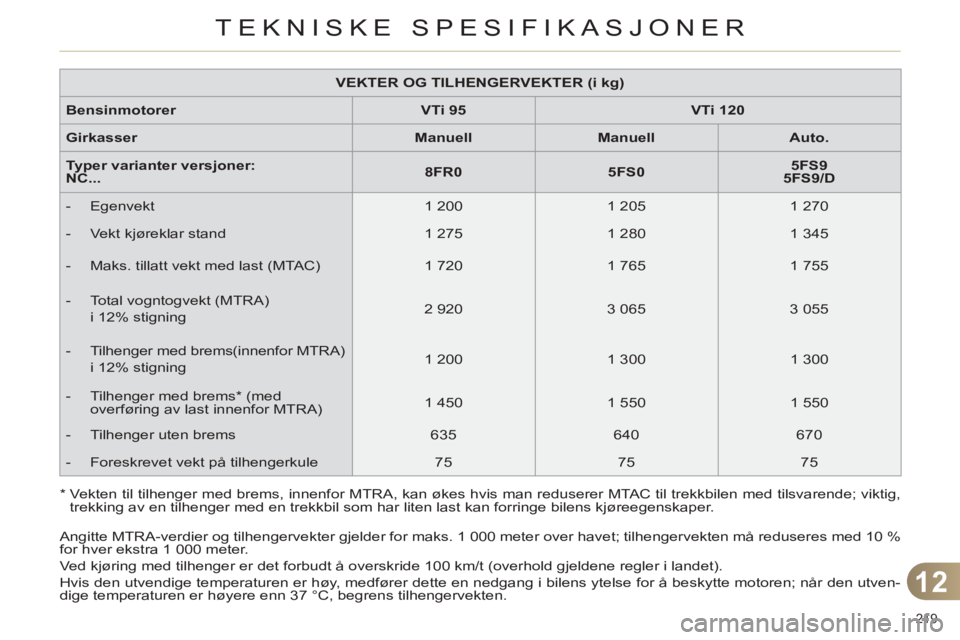

VEKTER OG TILHENGERVEKTER (i kg)
Bensinmotorer
VTi 95
VTi 120
Girkasser
Manuell
Manuell
Auto.
Typer varianter versjoner:
NC...
8FR0
5FS0
5FS9
5FS9/D
- Egenvekt
1 200
1 205
1 270
- Vekt kjøreklar stand
1 275
1 280
1 345
- Maks. tillatt vekt med last (MTAC)
1 720
1 765
1 755
- Total vogntogvekt (MTRA)
i 12% stigning
2 920
3 065
3 055
- Tilhenger med brems(innenfor MTRA)
i 12% stigning
1 200
1 300
1 300
- Tilhenger med brems * (med
overføring av last innenfor MTRA)
1 450
1 550
1 550
- Tilhenger uten brems
635
640
670
- Foreskrevet vekt på tilhengerkule
75
75
75
Page 222 of 344
12
TEKNISKE SPESIFIKASJONER
220

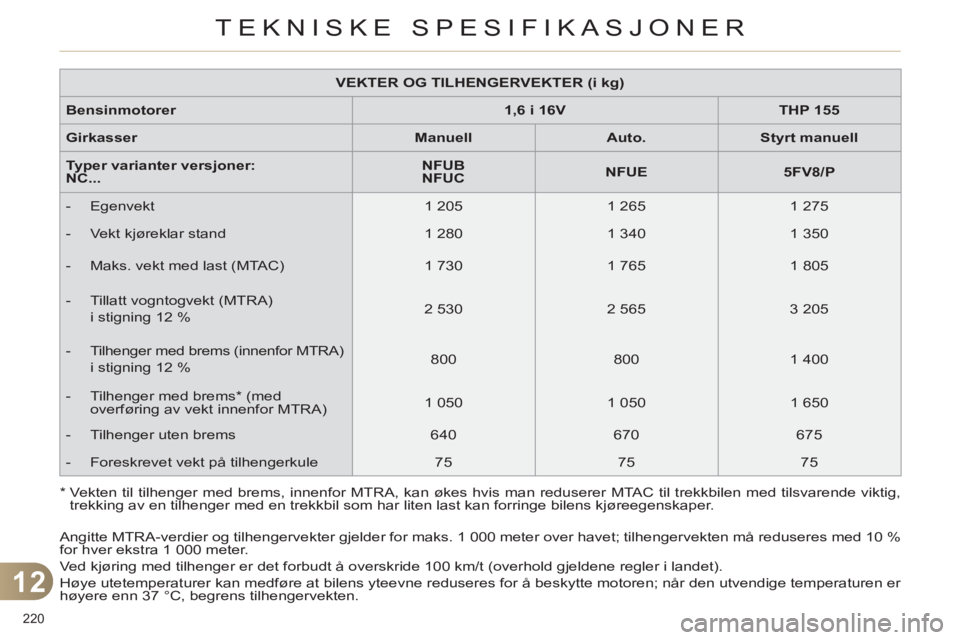

VEKTER
OG TILHENGERVEKTER (i kg)
Bensinmotorer
1,6 i 16V
THP 155
Girkasser
Manuell
Auto.
Styrt
manuell
Typer varianter versjoner:
NC...
NFUB
NFUC
NFUE
5FV8/P
- Egenvekt
1 205
1 265
1 275
- Vekt kjøreklar stand
1 280
1 340
1 350
- Maks. vekt med last (MTAC)
1 730
1 765
1 805
- Tillatt vogntogvekt (MTRA)
i stigning 12 %
2 530
2 565
3 205
- Tilhenger med brems (innenfor MTRA)
i stigning 12 %
800
800
1 400
- Tilhenger med brems * (med
overføring av vekt innenfor MTRA)
1 050
1 050
1 650
- Tilhenger uten brems
640
670
675
- Foreskrevet vekt på tilhengerkule
75
75
75
Angitte MTRA-verdier og tilhengervekter gjelder for maks. 1 000 meter over havet; tilhengervekten må reduseres med 10 %
for hver ekstra 1 000 meter.
Ved kjøring med tilhenger er det forbudt å overskride 100 km/t (overhold gjeldene regler i landet).
Høye utetemperaturer kan medføre at bilens yteevne reduseres for å beskytte motoren; når den utvendige temperaturen er
høyere enn 37 °C, begrens tilhengervekten.
*
Vekten til tilhenger med brems, innenfor MTRA, kan økes hvis man reduserer MTAC til trekkbilen med tilsvarende viktig,
trekking av en tilhenger med en trekkbil som har liten last kan forringe bilens kjøreegenskaper.
Page 223 of 344
12
TEKNISKE SPESIFIKASJONER
221

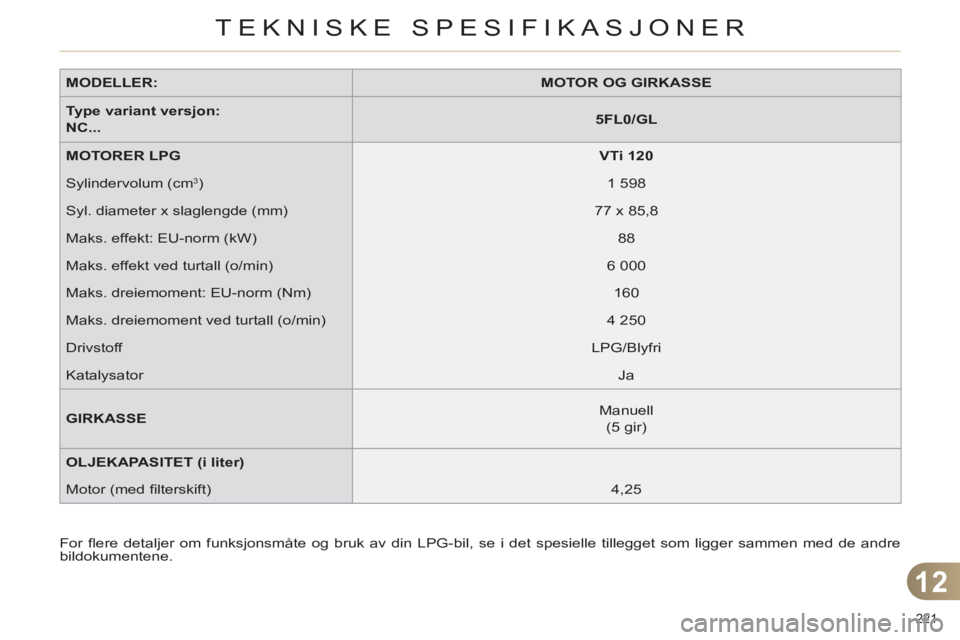

MODELLER:
MOTOR OG GIRKASSE
Type variant versjon:
NC...
5FL0/GL
MOTORER LPG
VTi 120
Sylindervolum (cm
3)
1 598
Syl. diameter x slaglengde (mm)
77 x 85,8
Maks. effekt: EU-norm (kW)
88
Maks. effekt ved turtall (o/min)
6 000
Maks. dreiemoment: EU-norm (Nm)
160
Maks. dreiemoment ved turtall (o/min)
4 250
Drivstoff
LPG/Blyfri
Katalysator
Ja
GIRKASSE
Manuell
(5 gir)
OLJEKAPASITET (i liter)
Motor (med fi lterskift)
4,25
For fl ere detaljer om funksjonsmåte og bruk av din LPG-bil, se i det spesielle tillegget som ligger sammen med de andre
bildokumentene.
Page 224 of 344
12
TEKNISKE SPESIFIKASJONER
222

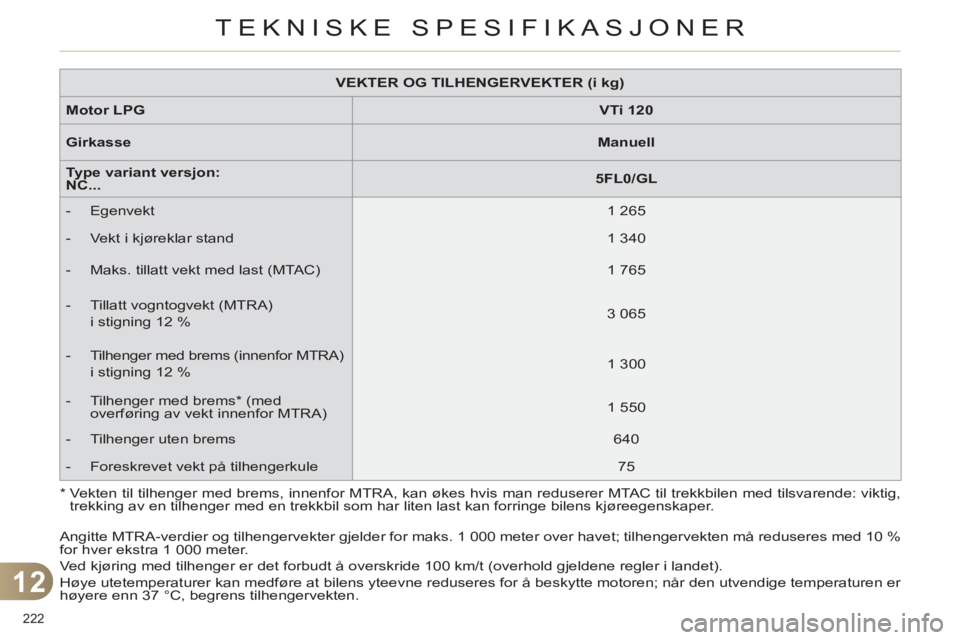

VEKTER OG TILHENGERVEKTER (i kg)
Motor LPG
VTi 120
Girkasse
Manuell
Type variant versjon:
NC...
5FL0/GL
- Egenvekt
1 265
- Vekt i kjøreklar stand
1 340
- Maks. tillatt vekt med last (MTAC)
1 765
- Tillatt vogntogvekt (MTRA)
i stigning 12 %
3 065
- Tilhenger med brems (innenfor MTRA)
i stigning 12 %
1 300
- Tilhenger med brems * (med
overføring av vekt innenfor MTRA)
1 550
- Tilhenger uten brems
640
- Foreskrevet vekt på tilhengerkule
75
Angitte MTRA-verdier og tilhengervekter gjelder for maks. 1 000 meter over havet; tilhengervekten må reduseres med 10 %
for hver ekstra 1 000 meter.
Ved kjøring med tilhenger er det forbudt å overskride 100 km/t (overhold gjeldene regler i landet).
Høye utetemperaturer kan medføre at bilens yteevne reduseres for å beskytte motoren; når den utvendige temperaturen er
høyere enn 37 °C, begrens tilhengervekten.
*
Vekten til tilhenger med brems, innenfor MTRA, kan økes hvis man reduserer MTAC til trekkbilen med tilsvarende: viktig,
trekking av en tilhenger med en trekkbil som har liten last kan forringe bilens kjøreegenskaper.
Page 225 of 344
12
TEKNISKE SPESIFIKASJONER
223

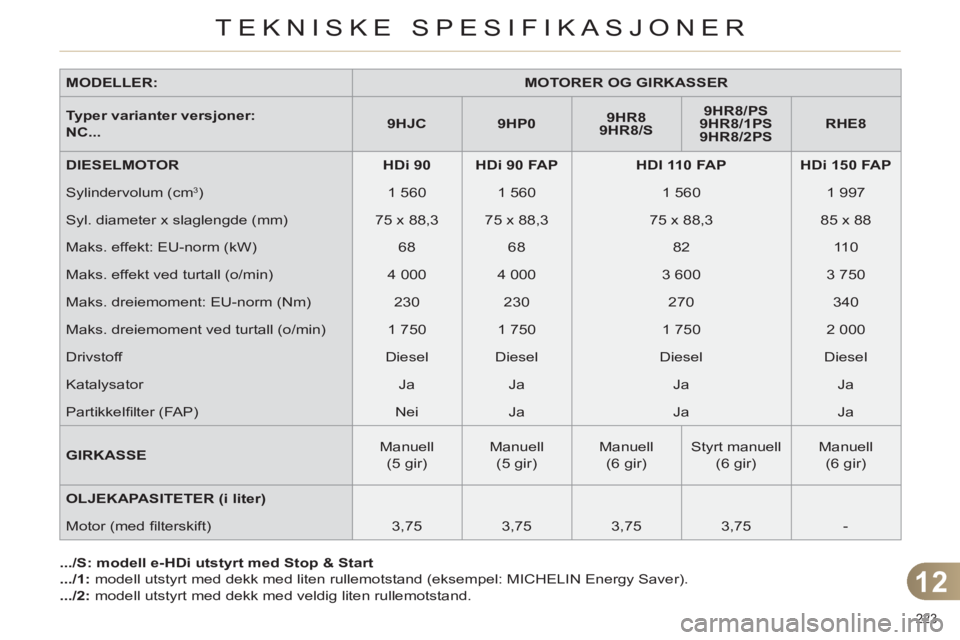

MODELLER:
MOTORER OG GIRKASSER
Typer varianter versjoner:
NC
...
9HJC
9HP0
9HR8
9HR8/S
9HR8/PS
9HR8/1PS
9HR8/2PS
RHE8
DIESELMOTOR
HDi 90
HDi 90 FAP
HDI 110 FAP
HDi 150 FAP
Sylindervolum (cm
3)
1 560
1 560
1 560
1 997
Syl. diameter x slaglengde (mm)
75 x 88,3
75 x 88,3
75 x 88,3
85 x 88
Maks. effekt: EU-norm (kW)
68
68
82
110
Maks. effekt ved turtall (o/min)
4 000
4 000
3 600
3 750
Maks. dreiemoment: EU-norm (Nm)
230
230
270
340
Maks. dreiemoment ved turtall (o/min)
1 750
1 750
1 750
2 000
Drivstoff
Diesel
Diesel
Diesel
Diesel
Katalysator
Ja
Ja
Ja
Ja
Partikkelfi lter (FAP)
Nei
Ja
Ja
Ja
GIRKASSE
Manuell
(5 gir)
Manuell
(5 gir)
Manuell
(6 gir)
Styrt manuell
(6 gir)
Manuell
(6 gir)
OLJEKAPASITETER (i liter)
Motor (med fi lterskift)
3,75
3,75
3,75
3,75
-
.../S: modell e-HDi utstyrt med Stop & Start
.../1:
modell utstyrt med dekk med liten rullemotstand (eksempel: MICHELIN Energy Saver).
.../2:
modell utstyrt med dekk med veldig liten rullemotstand.
Page 226 of 344
12
224
* Vekten til tilhenger med brems, innenfor MTRA, kan økes hvis man reduserer MTAC til trekkbilen med tilsvarende; viktig,
trekking av en tilhenger med en trekkbil som har liten last kan forringe bilens kjøreegenskaper.
Vekten til tilhenger med brems, innenfor MTRA, kan økes hvis man reduserer MTAC til trekkbilen med tilsvarende; viktig, trekking av
en tilhenger med en trekkbil som har liten last kan forringe bilens kjøreegenskaper. Angitte MTRA-verdier og tilhengervekter gjelder
for maks. 1 000 meter over havet; tilhengervekten må reduseres med 10 % for hver ekstra 1 000 meter.
Ved kjøring med tilhenger er det forbudt å overskride 100 km/t (overhold gjeldene regler i landet).
Høye utetemperaturer kan medføre at bilens yteevne reduseres for å beskytte motoren; når den utvendige temperaturen er høyere
enn 37 °C, begrens tilhengervekten.

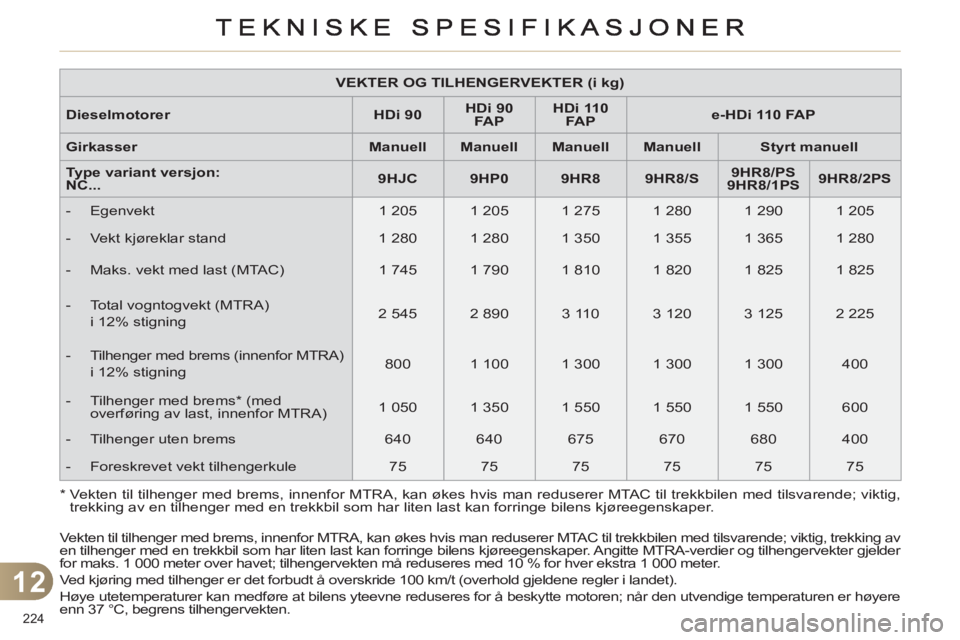

VEKTER
OG
TILHENGERVEKTER
(i kg)
Dieselmotorer
HDi 90
HDi 90
FA P
HDi 110
FA P
e-HDi 110 FAP
Girkasser
Manuell
Manuell
Manuell
Manuell
Styrt manuell
Type variant versjon:
NC...
9HJC
9HP0
9HR8
9HR8/S
9HR8/PS
9HR8/1PS
9HR8/2PS
- Egenvekt
1 205
1 205
1 275
1 280
1 290
1 205
- Vekt kjøreklar stand
1 280
1 280
1 350
1 355
1 365
1 280
- Maks. vekt med last (MTAC)
1 745
1 790
1 810
1 820
1 825
1 825
- Total vogntogvekt (MTRA)
i 12% stigning
2 545
2 890
3 110
3 120
3 125
2 225
- Tilhenger med brems (innenfor MTRA)
i 12% stigning
800
1 100
1 300
1 300
1 300
400
- Tilhenger med brems * (med
overføring av last, innenfor MTRA)
1 050
1 350
1 550
1 550
1 550
600
- Tilhenger uten brems
640
640
675
670
680
400
- Foreskrevet vekt tilhengerkule
75
75
75
75
75
75
Page 227 of 344
12
TEKNISKE SPESIFIKASJONER
225

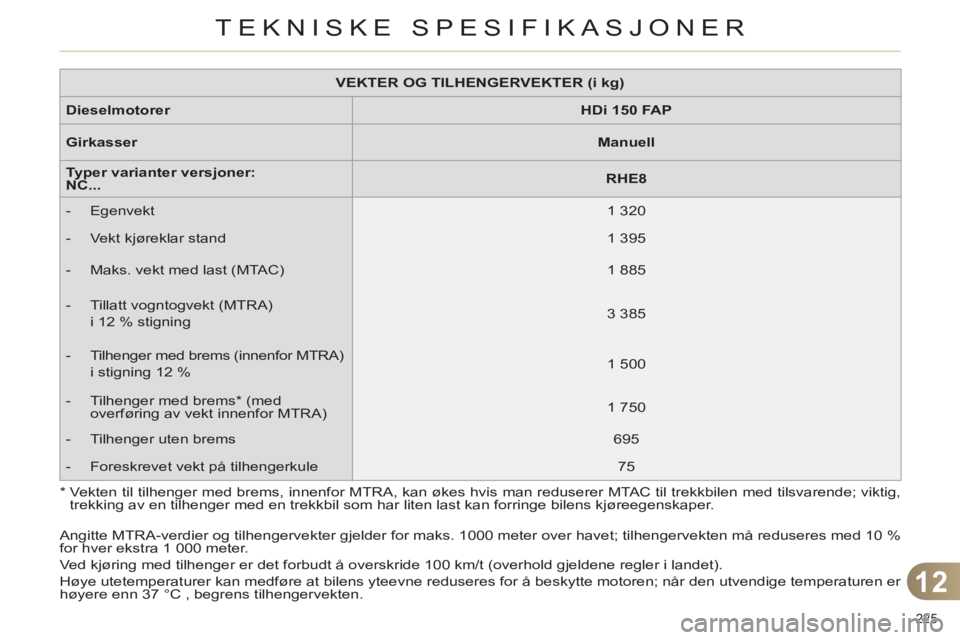

VEKTER OG TILHENGERVEKTER (
i
kg)
Dieselmotorer
HDi 150 FAP
Girkasser
Manuell
Typer varianter versjoner:
NC...
RHE8
- Egenvekt
1 320
- Vekt kjøreklar stand
1 395
- Maks. vekt med last (MTAC)
1 885
- Tillatt vogntogvekt (MTRA)
i 12 % stigning
3 385
- Tilhenger med brems (innenfor MTRA)
i stigning 12 %
1 500
- Tilhenger med brems * (med
overføring av vekt innenfor MTRA)
1 750
- Tilhenger uten brems
695
- Foreskrevet vekt på tilhengerkule
75
*
Vekten til tilhenger med brems, innenfor MTRA, kan økes hvis man reduserer MTAC til trekkbilen med tilsvarende; viktig,
trekking av en tilhenger med en trekkbil som har liten last kan forringe bilens kjøreegenskaper.
Angitte MTRA-verdier og tilhengervekter gjelder for maks. 1000 meter over havet; tilhengervekten må reduseres med 10 %
for hver ekstra 1 000 meter.
Ved kjøring med tilhenger er det forbudt å overskride 100 km/t (overhold gjeldene regler i landet).
Høye utetemperaturer kan medføre at bilens yteevne reduseres for å beskytte motoren; når den utvendige temperaturen er
høyere enn 37 °C , begrens tilhengervekten.
Page 228 of 344
12
TEKNISKE SPESIFIKASJONER
226
Angitte MTRA-verdier og tilhengervekter gjelder for maks. 1 000 meter over havet; tilhengervekten må reduseres med 10 %
for hver ekstra 1 000 meter.
Ved kjøring med tilhenger er det forbudt å overskride 100 km/t (overhold gjeldene regler i landet).
Høye utetemperaturer kan medføre at bilens yteevne reduseres for beskytte motoren; når den utvendige temperaturen er
høyere en 37 °C, begrens tilhengervekten.

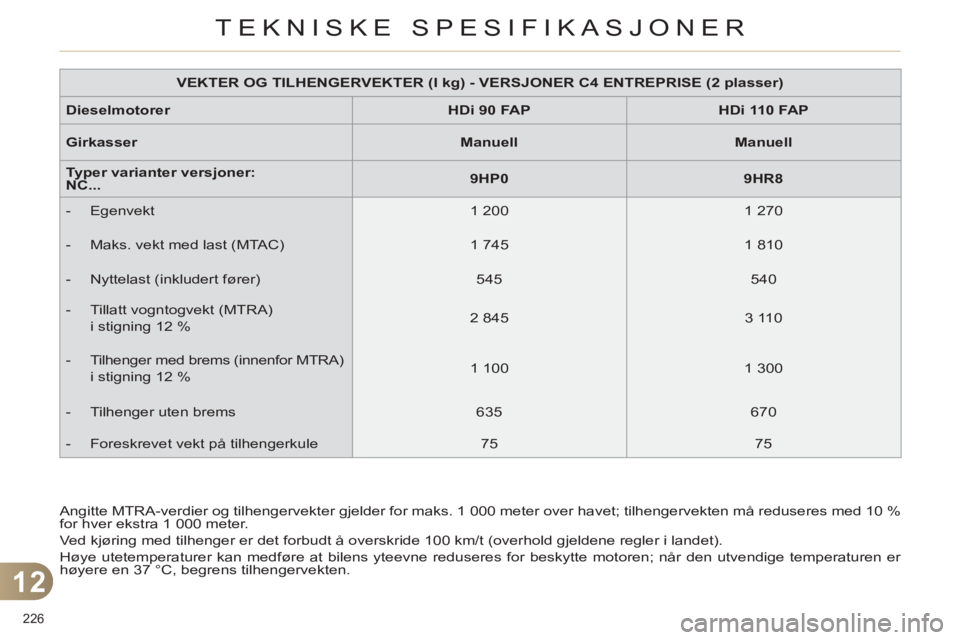

VEKTER OG TILHENGERVEKTER (I kg) - VERSJONER C4 ENTREPRISE (2 plasser)
Dieselmotorer
HDi 90 FAP
HDi 110 FAP
Girkasser
Manuell
Manuell
Typer varianter versjoner:
NC...
9HP0
9HR8
- Egenvekt
1 200
1 270
- Maks. vekt med last (MTAC)
1 745
1 810
- Nyttelast (inkludert fører)
545
540
- Tillatt vogntogvekt (MTRA)
i stigning 12 %
2 845
3 110
- Tilhenger med brems (innenfor MTRA)
i stigning 12 %
1 100
1 300
- Tilhenger uten brems
635
670
- Foreskrevet vekt på tilhengerkule
75
75
Page 229 of 344
12
227

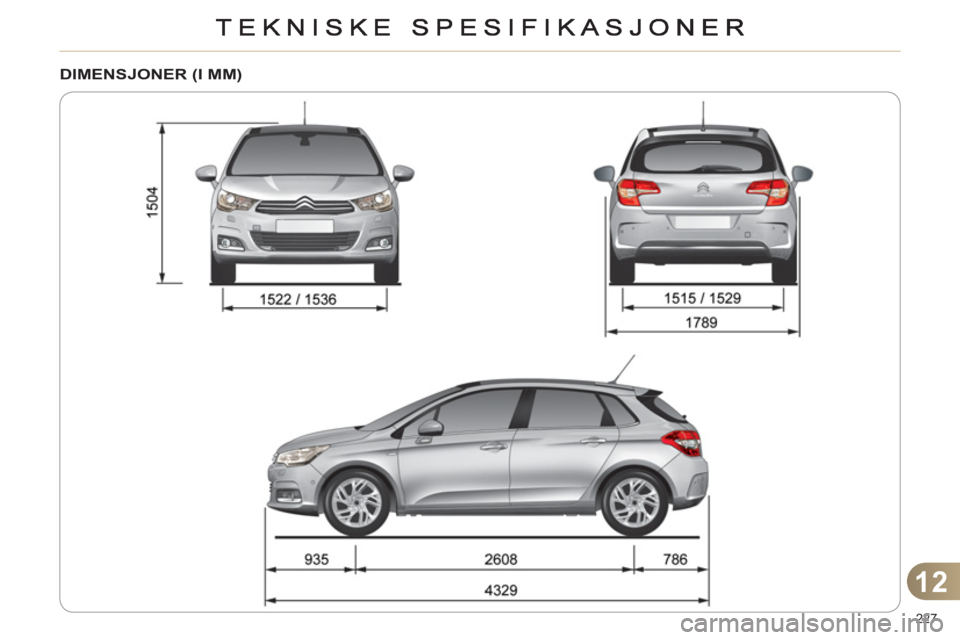

DIMENSJONER (I MM)
Page 230 of 344
12
TEKNISKE SPESIFIKASJONER
228

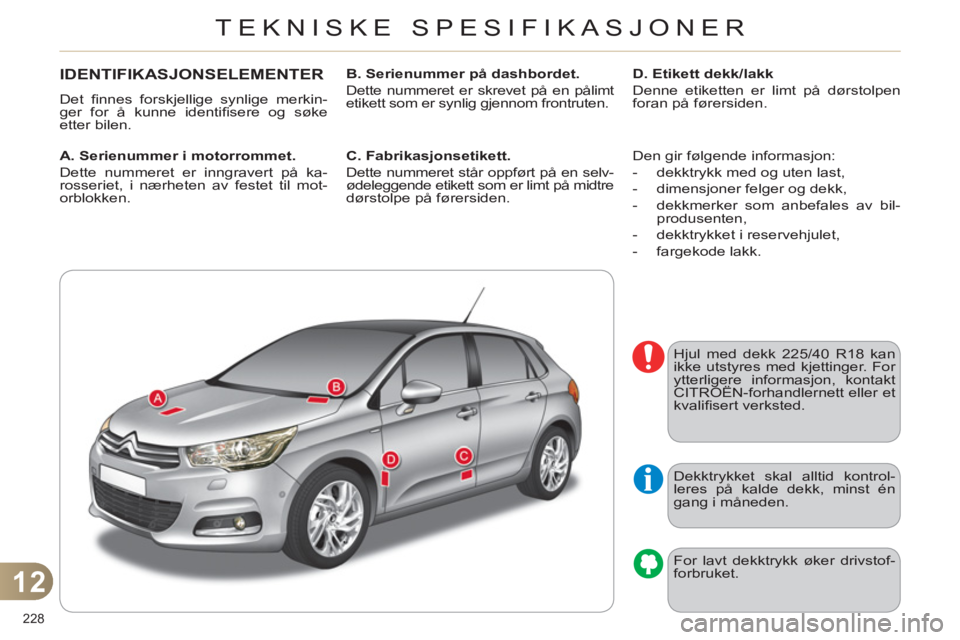

IDENTIFIKASJONSELEMENTER
Det fi nnes forskjellige synlige merkin-
ger for å kunne identifi sere og søke
etter bilen.
A. Serienummer i motorrommet.
Dette nummeret er inngravert på ka-
rosseriet, i nærheten av festet til mot-
orblokken.
B. Serienummer på dashbordet.
Dette nummeret er skrevet på en pålimt
etikett som er synlig gjennom frontruten.
D. Etikett dekk/lakk
Denne etiketten er limt på dørstolpen
foran på førersiden.
Dekktrykket skal alltid kontrol-
leres på kalde dekk, minst én
gang i måneden.
For lavt dekktrykk øker drivstof-
forbruket.
C. Fabrikasjonsetikett.
Dette nummeret står oppført på en selv-
ødeleggende etikett som er limt på midtre
dørstolpe på førersiden. Den gir følgende informasjon:
- dekktrykk med og uten last,
- dimensjoner felger og dekk,
- dekkmerker som anbefales av bil-
produsenten,
- dekktrykket i reservehjulet,
- fargekode lakk.
Hjul med dekk 225/40 R18 kan
ikke utstyres med kjettinger. For
ytterligere informasjon, kontakt
CITROËN-forhandlernett eller et
kvalifi sert verksted.
