stop start CITROEN C4 2013 InstruktionsbÖcker (in Swedish)

1
42

Krockkudde på
passagerarsidan


Fast sken i
displayen med
indikeringslampor
för
bältespåminnare
och
passagerarens
frontkrockkudde. Reglaget som sitter i
handskfacket har ställts i
läget "ON"
.
Frampassagerarens
krockkudde är aktiverad.
I det här fallet får du inte
installera en bakåtvänd
bilbarnstol. Ställ reglaget i läget " OFF
" om du
vill koppla ur frampassagerarens
krockkudde.
I det här fallet går det bra att installera en
bakåtvänd barnstol.

Kontrollampa



Indikering



Orsak



Åtgärder/observationer




Stop & Start


Fast sken. Om bilen har stannat (rödljus,
stopp, köbildning), har Stop &
Start-systemet ställt motorn i
STOP-läge. Kontrollampan släcks och motorn startar
automatiskt igen i START-läget, när du
vill köra iväg.

Blinkar några
sekunder och
släcks sedan. STOP-läget är för tillfället inte
tillgängligt.
eller
START-läget aktiveras
automatiskt. Se kapitlet "Körning - Stop & Start" för
särskild information om STOP- och
START-funktionen.


Parkeringsplatssensor



Fast sken. Funktionen för uppmätning av
lediga P-platser har valts. För att aktivera en mätning, ska
blinkersljuset på parkeringssidan
aktiveras och hastigheten får inte
överstiga 20 km/tim. Ett meddelande
visas när mätningen är avslutad.





Automatisk
torkning


Fast sken. Torkarreglaget förs nedåt. Den automatiska torkningen av vindrutan
är aktiverad.
Koppla ur den automatiska torkningen
genom att manövrera reglaget nedåt eller
ställ torkarreglaget i ett annat läge.


Belysningsreostat



Fast sken. Belysningsreostaten håller på
att ställas in. Du kan ställa in belysningsnivån på
förarplatsen mellan 1 och 16.

2
MULTIFUNKTIONSDISPLAYER
59

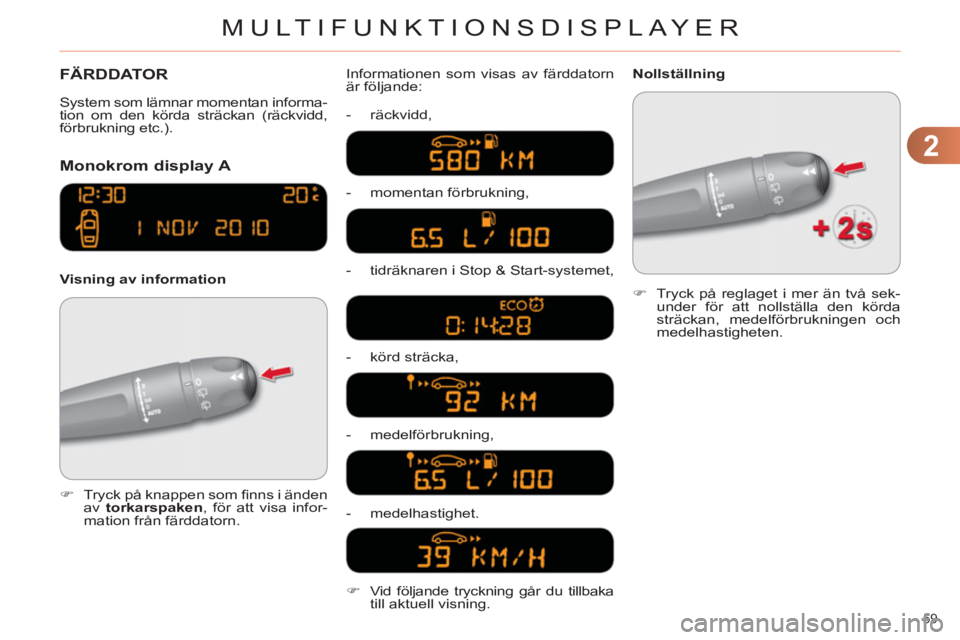

FÄRDDATOR
Monokrom display A


Visning av information Informationen som visas av färddatorn
är följande:


- räckvidd,

- momentan förbrukning,

- tidräknaren i Stop & Start-systemet,

- körd sträcka,

- medelförbrukning,

- medelhastighet.

)
Tryck på knappen som fi nns i änden
av torkarspaken
, för att visa infor-
mation från färddatorn.
System som lämnar momentan informa-
tion om den körda sträckan (räckvidd,
förbrukning etc.).


)
Tryck på reglaget i mer än två sek-
under för att nollställa den körda
sträckan, medelförbrukningen och
medelhastigheten.


Nollställning

)
Vid följande tryckning går du tillbaka
till aktuell visning.

2
MULTIFUNKTIONSDISPLAYER
60

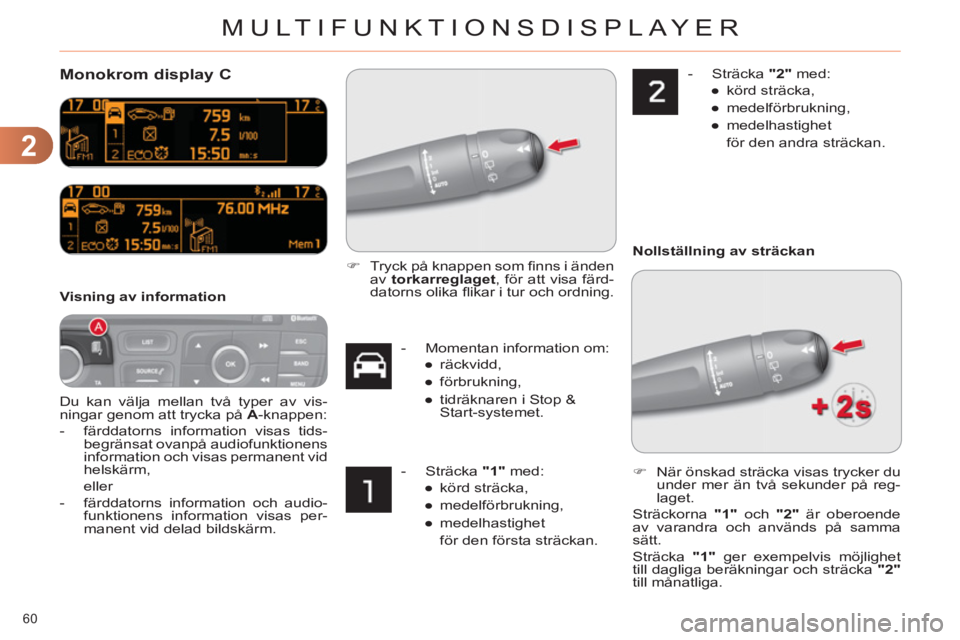

Monokrom display C

Du kan välja mellan två typer av vis-
ningar genom att trycka på A
-knappen:


- färddatorns information visas tids-
begränsat ovanpå audiofunktionens
information och visas permanent vid
helskärm,
eller

- färddatorns information och audio-
funktionens information visas per-
manent vid delad bildskärm.
Visning av information


- Momentan information om:


●
räckvidd,

●
förbrukning,

●
tidräknaren i Stop &
Start-systemet.



- Sträcka "1"
med:


●
körd sträcka,

●
medelförbrukning,

●
medelhastighet
för den första sträckan.


- Sträcka "2"
med:


●
körd sträcka,

●
medelförbrukning,

●
medelhastighet
för den andra sträckan.





)
Tryck på knappen som fi nns i änden
av torkarreglaget
, för att visa färd-
datorns olika fl ikar i tur och ordning.


)
När önskad sträcka visas trycker du
under mer än två sekunder på reg-
laget.
Sträckorna "1"
och "2"
är oberoende
av varandra och används på samma
sätt.
Sträcka "1"
ger exempelvis möjlighet
till dagliga beräkningar och sträcka "2"
till månatliga.

Nollställning av sträckan

2
MULTIFUNKTIONSDISPLAYER
61





Central display i instrumenttavlan som användsför navigationssystemet



- Visning av momentan information:


●
räckvidd,

●
momentan förbrukning,

●
Stop & Start-systemets tidräknare.



- Visning av sträcka "1"
med:


●
körsträcka,

●
medelförbrukning,

●
medelhastighet,
för den första sträckan.



- Visning av sträcka "2"
med:


●
körsträcka,

●
medelförbrukning,

●
medelhastighet,
för den andra sträckan.



)
Tryck på knappen i änden på tor-
karspaken
,
eller

)
vrid på reglaget till vänster om ratten
,
för att visa följande upplysningar efter
varandra:


●
hastighet,

●
momentan information,

●
sträcka "1"
,

●
sträcka "2"
,

●
information om aktuell ljudkälla,

●
släckt display,

●
körinstruktioner från navigatorn.


Visning av data

)
Då den önskade sträckan visas
trycker du i mer än 2 sekunder på
vridreglaget som sitter till vänster
om ratten
eller på knappen i torkar-
reglagets
ände.
Sträckorna "1"
och "2"
är oberoende av
varandra och har samma användning.
Med sträcka "1"
kan du t.ex. göra dag-
liga beräkningar och med sträcka "

2"

månadsberäkningar.

Nollställning av sträckan

2
62

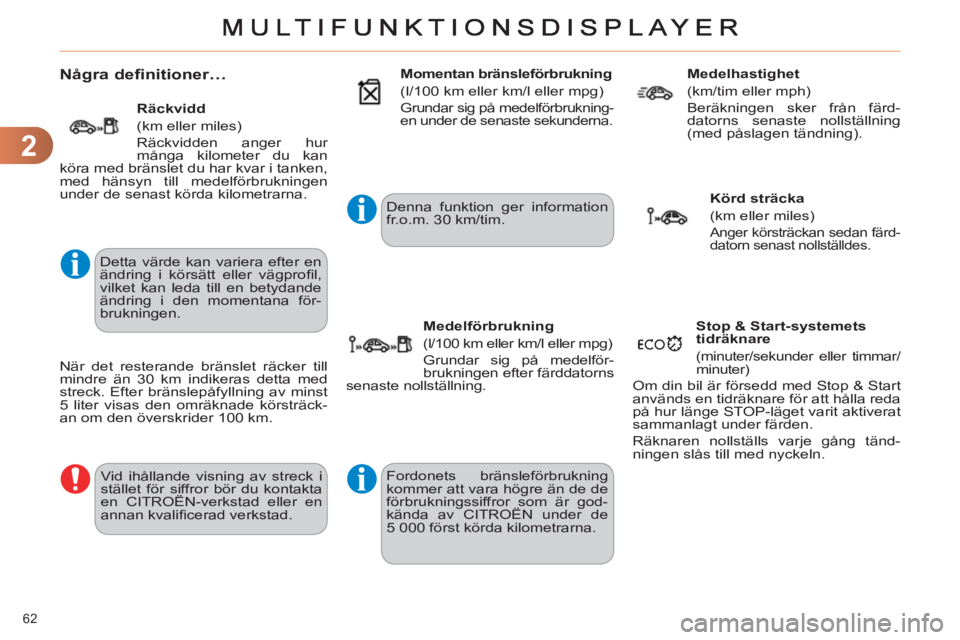

Några definitioner…

Detta värde kan variera efter en
ändring i körsätt eller vägprofi l,
vilket kan leda till en betydande
ändring i den momentana för-
brukningen.
Vid ihållande visning av streck i
stället för siffror bör du kontakta
en CITROËN-verkstad eller en
annan kvalifi cerad verkstad. Denna funktion ger information
fr.o.m. 30 km/tim.
Räckvidd
(km eller miles)
Räckvidden anger hur
många kilometer du kan
köra med bränslet du har kvar i tanken,
med hänsyn till medelförbrukningen
under de senast körda kilometrarna.
När det resterande bränslet räcker till
mindre än 30 km indikeras detta med
streck. Efter bränslepåfyllning av minst
5 liter visas den omräknade körsträck-
an om den överskrider 100 km.
Momentan bränsleförbrukning
(l/100 km eller km/l eller mpg)

Grundar sig på medelförbrukning-
en under de senaste sekunderna.

Medelförbrukning
(l/100 km eller km/l eller mpg)

Grundar sig på medelför-
brukningen efter färddatorns
senaste nollställning.
Medelhastighet
(km/tim eller mph)
Beräkningen sker från färd-
datorns senaste nollställning
(med påslagen tändning).

Körd sträcka
(km eller miles)

Anger körsträckan sedan färd-
datorn senast nollställdes.









Stop & Start-systemets
tidräknare
(minuter/sekunder eller timmar/
minuter)
Om din bil är försedd med Stop & Start
används en tidräknare för att hålla reda
på hur länge STOP-läget varit aktiverat
sammanlagt under färden.
Räknaren nollställs varje gång tänd-
ningen slås till med nyckeln.

Fordonets bränsleförbrukning
kommer att vara högre än de de
förbrukningssiffror som är god-
kända av CITROËN under de
5 000 först körda kilometrarna.

3
KOMFORT
64
RÅD OM VENTILATION OCH LUFTKONDITIONERING
Följ nedanstående regler för användning och underhåll, för att dessa system
ska fungera effektivt:


)
Täpp inte till de utvändiga luftintagsgallren under vindrutan eller de invändiga
luftmunstyckena, ventilerna och luftutblåsen samt frånluftsöppningen i baga-
geutrymmet, eftersom det kan förhindra en jämn luftfördelning i kupén.

)
Täck inte över ljussensorn som fi nns på instrumentbrädan. Den an-
vänds för reglering av den automatiska luftkonditioneringen.

)
Aktivera luftkonditioneringen i minst 5 till 10 minuter en eller två gånger
per månad, för att hålla systemet i fullgott skick.

)
Kontrollera att kupéfi ltret alltid är i gott skick och byt fi lterinsatserna
regelbundet (se kapitlet "Kontroller").
Vi rekommenderar användning av ett kombinerat kupéfi lter. Tack vare
dess specifi ka aktiva tillsatsmedel, bidrar det till att rena luften som
personerna i bilen andas in och till en renare kupé.

)
För att vara säker på att luftkonditioneringen fungerar normalt, rekom-
menderar vi också att du låter kontrollera systemet regelbundet i enlig-
het med anvisningarna i serviceboken.

)
Om systemet inte producerar någon kyla ska du koppla ur det och
kontakta en CITROËN-verkstad eller en annan kvalifi cerad verkstad.
Om bilen drar ett maximalt lastat släp i en brant uppförsbacke vid hög
lufttemperatur kan du genom att stänga av luftkonditioneringen vinna en
del motoreffekt och därmed förbättra bilens dragkapacitet.
Tveka inte att vädra ur kupén en
stund, om temperaturen i kupén
är mycket hög när bilen stått par-
kerad länge i solen.
Ställ luftfl ödesreglaget i ett läge
som garanterar en god luftväx-
ling i kupén.
Luftkonditioneringssystemet
innehåller inte klor och innebär
inget hot mot ozonskiktet.

Kondensationen som skapas av
luftkonditioneringen gör att det
rinner ut lite vatten under bilen
då den står stilla, vilket är helt
normalt.



Stop & Start-systemet
Systemen för värme och luftkonditionering fungerar endast då motorn
är i gång. Du kan tillfälligt avaktivera funktionen Stop & Start (se kapitlet
"Körning") för att behålla önskad komforttemperatur i kupén.

3
KOMFORT
68

7. Reglage för luftfl öde


)

Vrid denna ratt åt vänster för
att minska luftfl ödet eller åt
höger för att öka det.

Kontrollamporna för luftfl öde tänds
gradvis, beroende på det värde som
har ställts in. Vill du ha maximal kyla eller vär-
me är det möjligt att passera mi-
nivärdet 14 eller maxivärdet 28.


)
Vrid ratten 2
eller 3
åt vänster
tills "LO"
visas eller åt höger
tills "HI"
visas.
Se punkten "Borttagning av is
och imma fram".

4. Automatiskt program för god sikt


Manuella justeringar

Om du vill kan du göra ett annat val än
det som systemet erbjuder, genom att
ändra en inställning. Indikeringslampan
på knappen "AUTO"
släcks. De övriga
funktionerna styrs fortfarande automa-
tiskt.


)
Tryck på knappen "AUTO"
för att
återgå till helautomatisk funktion.

5.
Start-/stoppknapp för luftkonditionering


)

Tryck på knappen, för att
stoppa luftkonditioneringen.

Om du stoppar luftkonditioneringen kan
det medföra vissa olägenheter (imma,
fukt).


)

Tryck på den här knappen på nytt så fort
som möjligt för att återgå till den auto-
matiska funktionen. Kontrollampan på
knappen "A/C"
tänds.




)
Tryck på en eller fl era
knappar för att rikta luft-
strömmen mot:
6. Reglage för luftfördelning


- vindrutan och sidorutorna (borttag-
ning av imma och is),

- ventilationsmunstyckena i mitten och
på sidorna,

- passagerarnas benutrymmen.

Det går att kombinera de tre riktning-
arna för att åstadkomma önskad luftför-
delning.
2. Inställning på förarens sida
Föraren och frampassagera-
ren kan ställa in sin temperatur
separat.


)
Vrid ratten 2
eller 3
till vänster eller
till höger för att minska respektive
öka värdet.
En inställning kring värdet 21 gör det
möjligt att uppnå optimal komfort. Du
kan om du så önskar ställa in värdet
mellan 18 och 24.
För optimal komfort rekommenderar vi
att man undviker en skillnad på över 3 i
inställningen mellan vänster/höger sida.
3. Inställning på passagerarens sida
Värdet som visas på displayen motsvarar
en komfortnivå och inte en temperatur i
Celsius- eller Fahrenheitgrader.






Om bilen har Stop & Start är STOP-
läget inte tillgängligt så länge som
borttagningen av imma är aktiverad.


8. Friskluftsintag/återcirkulation av kupéluft



)
Tryck på knappen för åter-
cirkulation av kupéluften.
Kontrollampan på knappen
tänds.
Återcirkulationen används för att hindra
intag av dålig lukt och avgaser i kupén.


)
Öppna friskluftsintaget så fort som
möjligt igen med knappen, så slipper
du imbildning i bilen. Kontrollampan
på knappen tänds.

3
KOMFORT
69
Urkoppling av systemet
Låt inte återcirkulationen av ku-
péluft vara aktiverad för länge
och kör inte för länge med syste-
met urkopplat (risk för imma och
sämre luftkvalitet i bilen).
9. Funktionen "REST": ventilation
med avstängd motor

När tändningen är tillslagen



- Kontrolldisplayerna tänds: funktionen
är tillgänglig.

- En tryckning på knappen "

REST"
aktiverar ventilationen i några mi-
nuter. Det indikeras med två streck
i kontrolldisplayerna och med fyra
kontrollampor för luftfl ödesnivån.

- Funktionen kan avaktiveras/återak-
tiveras så länge kontrolldisplayerna
är tända.

- När tiden löper ut släcks displayerna.
När motorn är avstängd



- Kontrolldisplayerna fortsätter att vara
tända: funktionen är tillgänglig.

- Genom en tryckning på knappen
"REST"
aktiveras ventilationen i
några minuter. Det indikeras med
två streck i kontrolldisplayerna och
med fyra kontrollampor för luftfl ö-
desnivån.
Att låsa bilen påverkar inte funktionen.

- Displayerna släcks när denna tid lö-
per ut.
En ny tryckning innan tiden har löpt
ut stänger av ventilationen defi nitivt:
displayerna släcks och funktionen
kan inte längre användas. )
Vrid ratten för luftfl öde åt
vänster tills alla kontroll-
lampor har släckts.
Denna åtgärd stänger av luftkonditione-
ringen och ventilationen.
Värmekomforten är inte längre aktiverad.
En lätt luftström, som beror på bilens rö-
relse, kan dock kännas.


)
Ändra någon av inställningarna
(temperatur, luftfl öde eller luftför-
delning) eller tryck på knappen
"AUTO"
för att återaktivera syste-
met med samma värden som före
urkopplingen.
Detta reglage aktiverar inte luft-
konditioneringen, utan enbart
luftfl äktarna.
I funktionsläget "REST" kan du
inte ställa in temperatur, luftlöde
eller luftfördelning: dessa styrs
automatiskt i förhållande till ute-
temperaturen.
Funktionen kan inte användas i
STOP-läget i Stop & Start-sys-
temet.
När motorn är avstängd kan
du starta ventilationen i några
minuter.

Exempelvis kan kvarvarande
passagerare fortfarande ha
fl äkten igång, utan att starta motorn,
när du lämnar bilen en stund.
Denna funktion är tillgänglig när tänd-
ningen slås till, samt när motorn stängs av.

Driftstiden och möjligheten att använda
funktionen beror på batteriets ladd-
ningstillstånd.
Du kan aktivera funktionen "REST" så
länge luftkonditoneringens kontrolldis-
player är tända.

3
KOMFORT
70
BORTTAGNING AV IS OCHIMMA FRAM


Dessa symboler på panelen
indikerar reglagelägena som
används för att snabbt ta bort
imma och is från vindrutan
och sidorutorna.


Med manuell luftkonditionering



)
Ställ temperaturreglagen, luftfl ödes-
reglagen och luftfördelningsreglagen
i önskat läge.

)
Ställ reglaget för luftintag i läge
"Friskluftsintag"

(indikeringslampan på reglaget släckt).

)
Starta luftkonditioneringen genom
att trycka på knapp "A/C"
. Lampan
på knappen tänds.

IMMMA PÅ BAKRUTAN

Reglaget för den här funktio-
nen fi nns på luftkonditione-
ringens reglagepanel.
Starta funktionen
Borttagningen av is och imma på bak-
rutan kan bara aktiveras när motorn i
gång.


)
Tryck på knappen för att ta bort is
på bakrutan och beroende på ver-
sion även sidospeglarna. Knappens
indikeringslampa tänds.

Stänga av funktionen

Funktionen stängs av automatiskt, för att
undvika en alltför hög strömförbrukning.


)
Funktionen kan stängas av manuellt
innan den stängs av automatiskt,
genom att trycka på samma knapp
en gång till. Knappens indikerings-
lampa släcks.


)
Stäng av borttagningen av is
på bakrutan och sidospeg-
larna när funktionen inte
längre behövs, eftersom en
låg strömförbrukning sänker
bränsleförbrukningen.



Med tvåzons automatisk
luftkonditionering

Automatiskt siktprogram


)
Välj detta program för att snabbt ta
bort imma och is från vindrutan och
sidorutorna.
Systemet styr automatiskt luftkondi-
tioneringen, luftfl ödet, luftintaget och
fördelar ventilationen optimalt mot vind-
rutan och sidorutorna.


)
Stäng av genom att trycka på "

sikt-
knappen

"
eller på "AUTO"
igen,
lampan på siktknappen släcks och
lampan i "AUTO"
-knappen tänds.
Systemet återaktiveras med värdena
som gällde före urkopplingen.







Om bilen har Stop & Start är STOP-
läget inte tillgängligt så länge som
borttagningen av imma är aktiverad.

Så länge funktionerna bort-
tagning av imma, luftkonditio-
nering och kupéfl äkt är aktiva
kan STOP-läget inte aktiveras i
Stop & Start-systemet.

4
ÖPPNA OCH STÄNGA
83
Stöldskydd

Elektronisk startspärr
Nyckeln innehåller ett elektroniskt chip
som har en speciell kod. När tändning-
en slås på måste denna kod kännas
igen för att du ska kunna starta bilen.
Den elektroniska startspärren låser mo-
torstyrsystemet några ögonblick efter
att tändningen stängts av och hindrar
start av motorn.
I händelse av en funktions-
störning varnas du genom
att denna kontrollampa
tänds, en ljudsignal hörs och ett med-
delande visas på displayen.
I så fall startar inte bilen. Kontakta
snabbt en CITROËN-verkstad.
Starta motorn


)
Stick in nyckeln i tändningslåset.
Systemet känner igen startkoden.

)

Vrid nyckeln helt mot instrumentbrädan
till läge 3 (Start)
.


)
När motorn är i gång kan du släppa
nyckeln.

Tunga föremål (nyckelringar etc.)
som hänger i nyckeln när den
sitter i tändlåset kan leda till
funktionsfel.



)
Stanna bilen.

)
Vrid nyckeln helt mot dig till läge 1
(Stopp)
.

)
Dra ut nyckeln ur tändningslåset.










Kvarglömd nyckel
När förardörren öppnas visas ett
varningsmeddelande, åtföljt av
en ljudsignal, för att påminna dig
om att nyckeln sitter kvar i tänd-
låset i läge 1 (stoppläge)
.
Om nyckeln glömts kvar i tändlå-
set i läge 2 (tändningsläge)
slås
tändningen ifrån automatiskt efter
en timme.
Slå på tändningen igen genom att
vrida nyckeln till läge 1 (stopp-
läge)
och sedan tillbaka till läge 2
(tändningsläge)
.

Förvara etiketten som du får till-
sammans med nycklarna på ett
säkert ställe när du köper din
nya bil.
