CITROEN C4 2015 Instrukcja obsługi (in Polish)

249
c4-2_pl_chap11_info-pratique_ed01-2015
c4-2_pl_chap11_info-pratique_ed01-2015
Po zdemontowaniu bloku wykonać opisane
czynności, aby wymienić przepaloną żarówkę:
F
o
dkręcić obydwa wkręty mocujące oprawę
żarówki,
F

r
ozsunąć cztery zaczepy i wyciągnąć
oprawę żarówek,
F

o
brócić o ćwierć obrotu żarówkę i ją
wymienić.

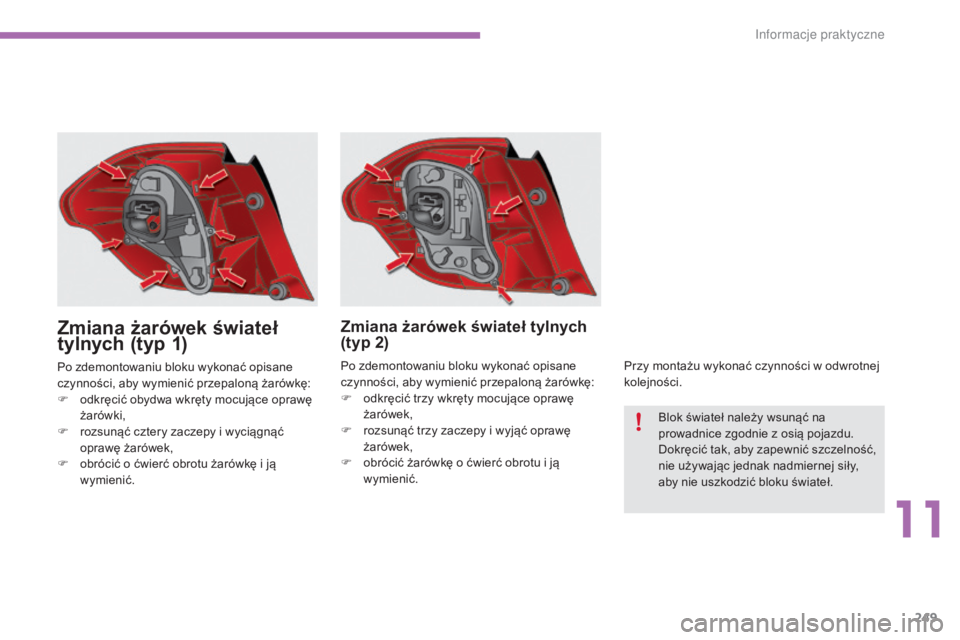

Zmiana żarówek świateł
tylnych (typ 1)
Po zdemontowaniu bloku wykonać opisane
czynności, aby wymienić przepaloną żarówkę:
F

o
dkręcić trzy wkręty mocujące oprawę
żarówek,
F

r
ozsunąć trzy zaczepy i wyjąć oprawę
żarówek,
F

o
brócić żarówkę o ćwierć obrotu i ją
wymienić. Przy montażu wykonać czynności w odwrotnej
kolejności.
Zmiana żarówek świateł tylnych
(typ 2)
blok świateł należy wsunąć na
prowadnice zgodnie z osiÄ… pojazdu.
Dokręcić tak, aby zapewnić szczelność,
nie używając jednak nadmiernej siły,
aby nie uszkodzić bloku świateł.
11
In

250
c4-2_pl_chap11_info-pratique_ed01-2015
c4-2_pl_chap11_info-pratique_ed01-2015
aby ułatwić demontaż, wykonać tę operację
przy klapie bagażnika otwartej do połowy.
F
W
łożyć cienki śrubokręt w wycięcie na
zewnętrznej stronie przezroczystej osłony.
F

P
opchnąć go do zewnątrz.
F

Z
djąć przezroczystą osłonę.
F

W
ymienić uszkodzoną żarówkę.
W celu ponownego zamontowania nacisnąć
przezroczystą osłonę, aby ją zatrzasnąć.

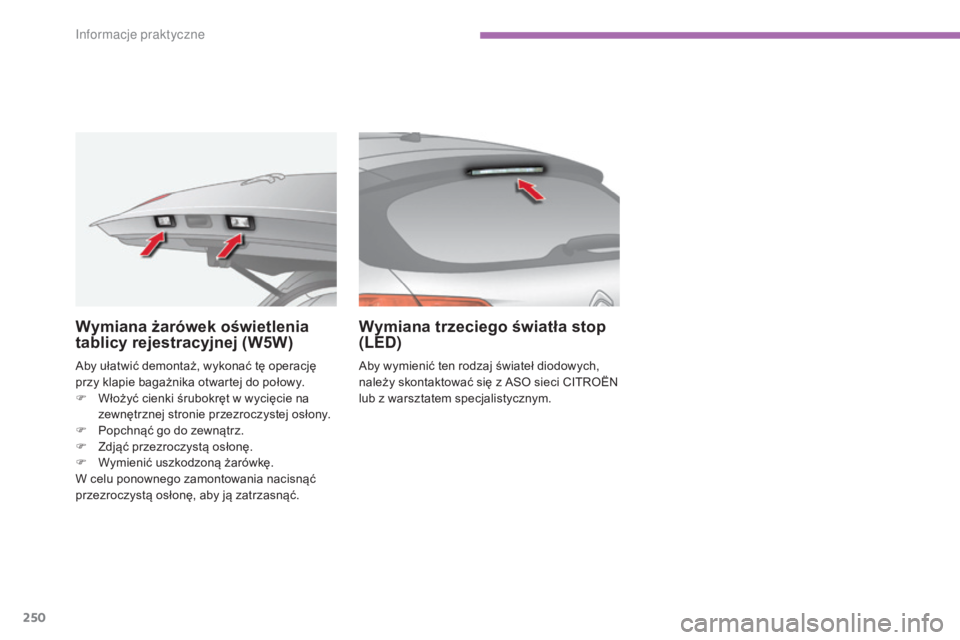

Wymiana trzeciego światła stop
(LED)
aby wymienić ten rodzaj świateł diodowych,
należy skontaktować się z aso sieci cIt roËn
lub z warsztatem specjalistycznym.
Wymiana żarówek oświetlenia
tablicy rejestracyjnej (W5W)
Informacje praktyczne

251
c4-2_pl_chap11_info-pratique_ed01-2015
c4-2_pl_chap11_info-pratique_ed01-2015

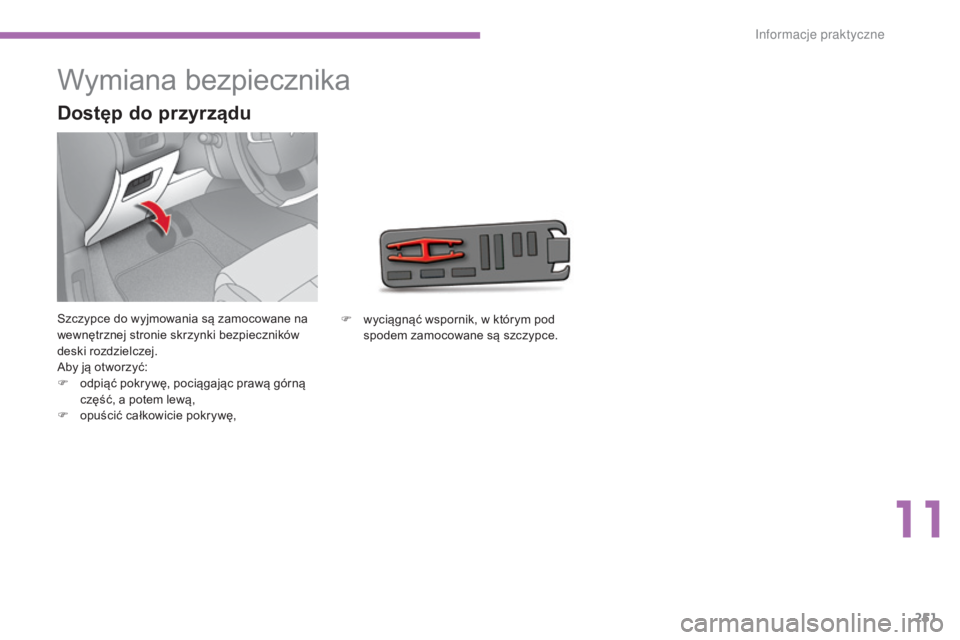

Wymiana bezpiecznika
szczypce do wyjmowania sÄ… zamocowane na
wewnętrznej stronie skrzynki bezpieczników
deski rozdzielczej.
ab
y ją otworzyć:
F

o
dpiąć pokrywę, pociągając prawą górną
część, a potem lewą,
F

o
puścić całkowicie pokrywę,
Dostęp do przyrządu
F wyciągnąć wspornik, w którym pod spodem zamocowane są szczypce.
11
In

252
c4-2_pl_chap11_info-pratique_ed01-2015
c4-2_pl_chap11_info-pratique_ed01-2015

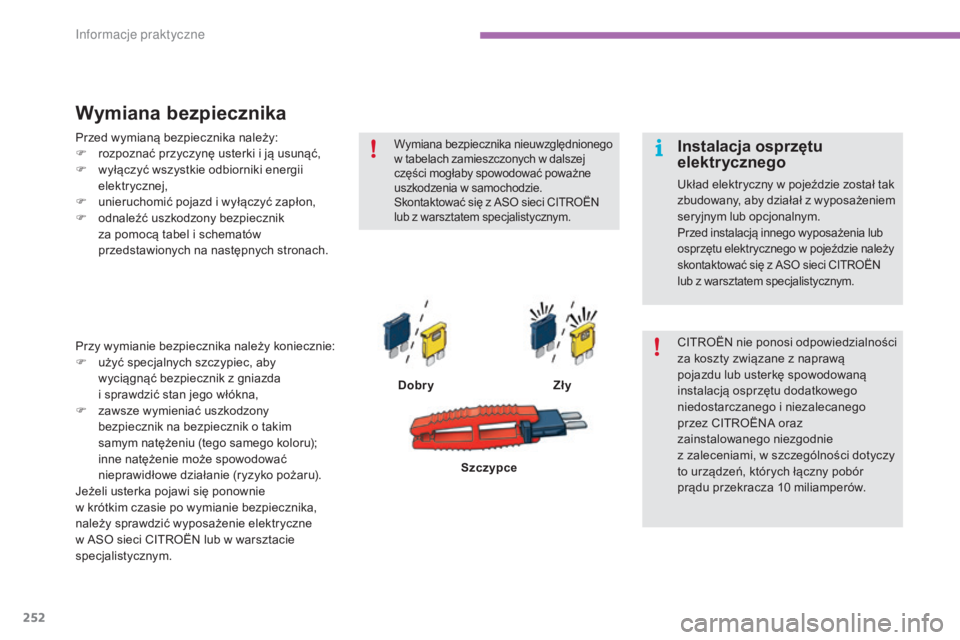

Wymiana bezpiecznika
DobryZÅ‚y
Przy wymianie bezpiecznika należy koniecznie:
F

u

żyć specjalnych szczypiec, aby
wyciągnąć bezpiecznik z gniazda
i sprawdzić stan jego włókna,
F

z

awsze wymieniać uszkodzony
bezpiecznik na bezpiecznik o takim
samym natężeniu (tego samego koloru);
inne natężenie może spowodować
nieprawidłowe działanie (ryzyko pożaru).
je

żeli usterka pojawi się ponownie
w krótkim czasie po wymianie bezpiecznika,
należy sprawdzić wyposażenie elektryczne
w
aso
sieci
c
It

ro
Ën

lub w warsztacie
specjalistycznym. Szczypce
Wymiana bezpiecznika nieuwzględnionego
w tabelach zamieszczonych w dalszej

części mogłaby spowodować poważne
uszkodzenia w samochodzie.
sk

ontaktować się z aso sieci c
It
ro
Ën
l

ub z warsztatem specjalistycznym.
cItroËn nie ponosi odpowiedzialności za koszty związane z naprawą
pojazdu lub usterkÄ™ spowodowanÄ…
instalacją osprzętu dodatkowego
niedostarczanego i niezalecanego
przez
c
It
ro
Ën
a oraz
zainstalowanego niezgodnie
z zaleceniami, w szczególności dotyczy
to urządzeń, których łączny pobór
prÄ…du przekracza 10
miliamperów.
Instalacja osprzętu
elektrycznego
układ elektryczny w pojeździe został tak
zbudowany, aby działał z wyposażeniem
seryjnym lub opcjonalnym.
Przed instalacją innego wyposażenia lub
osprzętu elektrycznego w pojeździe należy
skontaktować się z aso sieci c
It
ro
Ën
l

ub z warsztatem specjalistycznym.
Przed wymianą bezpiecznika należy:
F r ozpoznać przyczynę usterki i ją usunąć,
F

w
yłączyć wszystkie odbiorniki energii
elektrycznej,
F

u
nieruchomić pojazd i wyłączyć zapłon,
F

o
dnaleźć uszkodzony bezpiecznik
za pomocą tabel i schematów
przedstawionych na następnych stronach.
Informacje praktyczne

253
c4-2_pl_chap11_info-pratique_ed01-2015
c4-2_pl_chap11_info-pratique_ed01-2015

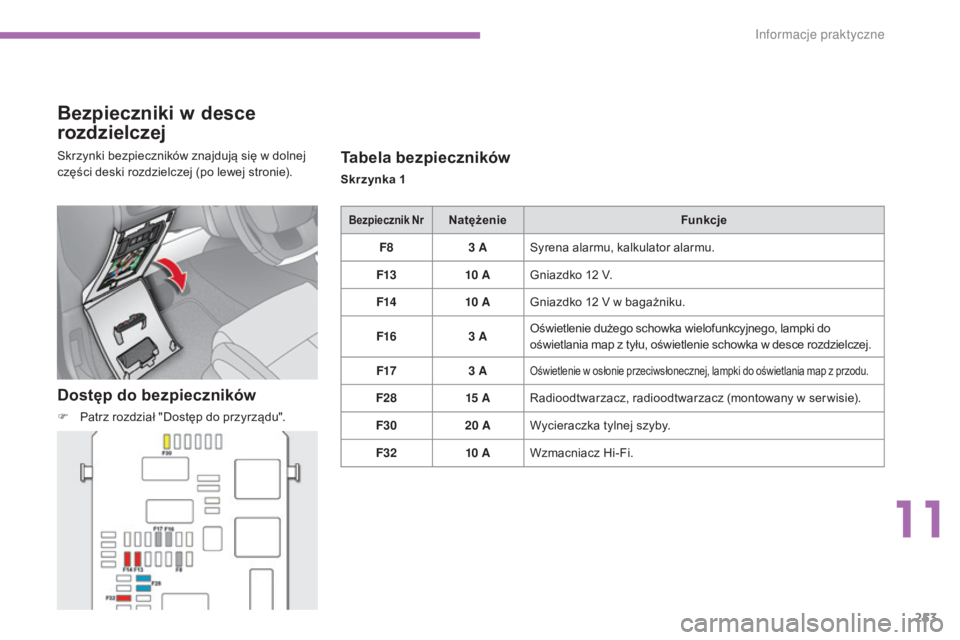

Bezpieczniki w desce
rozdzielczej
Dostęp do bezpieczników
F Patrz rozdział "Dostęp do przyrządu".
Tabela bezpieczników
Skrzynka 1
Bezpiecznik NrNatężenieFunkcje
F8 3
A
sy
rena alarmu, kalkulator alarmu.
F13 10


A
gn
iazdko 12 V.
F14 10


A
gn
iazdko 12 V w bagażniku.
F16 3
A
oświetlenie dużego schowka wielofunkcyjnego, lampki do
oświetlania map z tyłu, oświetlenie schowka w desce rozdzielczej.
F17 3 Aoświetlenie w osłonie przeciwsłonecznej, lampki do oświetlania map z przodu.
F2815 Ara dioodtwarzacz, radioodtwarzacz (montowany w ser wisie).
F30 20
AWycieraczka tylnej szyby.
F32 10


AWzmacniacz Hi-Fi.
sk

rzynki bezpieczników znajdują się w dolnej
części deski rozdzielczej (po lewej stronie).
11
Informacje praktyczne

254
c4-2_pl_chap11_info-pratique_ed01-2015
c4-2_pl_chap11_info-pratique_ed01-2015
Bezpiecznik NrNatężenieFunkcje
F36 15


A
gn
iazdko 12 V z tyłu.
F37 -
n

iewykorzystany.
F38 -
n

iewykorzystany.
F39 -
n

iewykorzystany.
F40 25
A
gn
iazdko 230 V/50 Hz.
Skrzynka 2
Informacje praktyczne

255
c4-2_pl_chap11_info-pratique_ed01-2015
c4-2_pl_chap11_info-pratique_ed01-2015
Bezpiecznik NrNatężenieFunkcje
F19 30
A Mała / Duża prędkość wycieraczek przedniej szyby.
F20 15


A Pompa spryskiwacza przedniej i tylnej szyby.
F21 20
A Pompa spryskiwacza reflektorów.
F22 15


A
sy
gnał dźwiękowy.
F23 15


A Światło drogowe prawe.
F24 15


A Światło drogowe lewe.
F27 5
A Światło mijania lewe.
F28 5
A Światło mijania prawe.

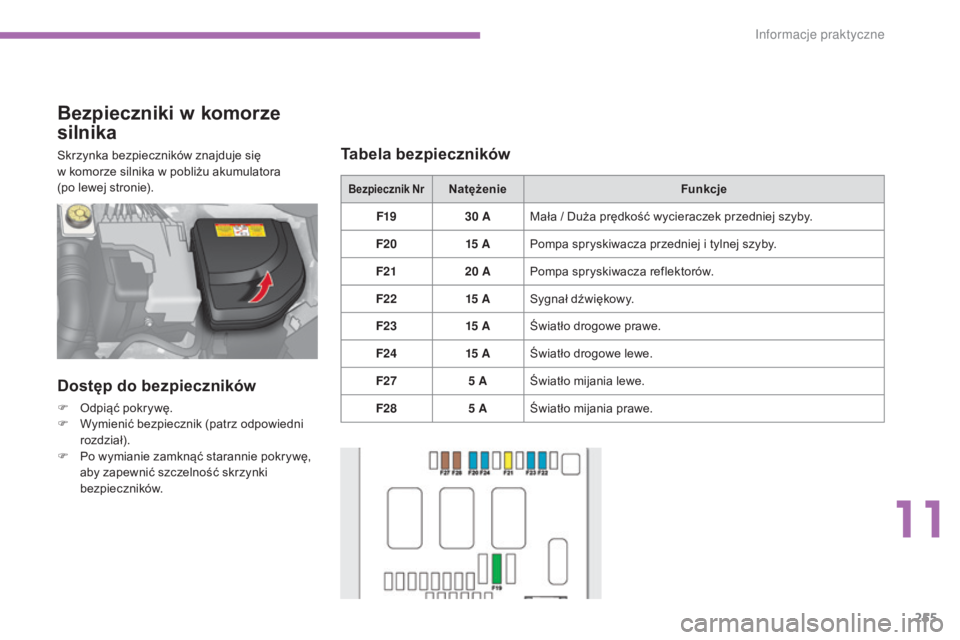

Bezpieczniki w komorze
silnika
skrzynka bezpieczników znajduje się
w komorze silnika w pobliżu akumulatora
(po lewej stronie).
Dostęp do bezpieczników
F odpiąć pokrywę.
F
W ymienić bezpiecznik (patrz odpowiedni
rozdział).
F

P
o wymianie zamknąć starannie pokrywę,
aby zapewnić szczelność skrzynki
bezpieczników.
Tabela bezpieczników
11
Informacje praktyczne

256
c4-2_pl_chap11_info-pratique_ed01-2015
c4-2_pl_chap11_info-pratique_ed01-2015
akumulator 12 V
akumulator znajduje siÄ™ pod pokrywÄ… silnika.ab
y uzyskać dostęp do zacisku (+) :
F

o
tworzyć pokrywę za pomocą wewnętrznej
dźwigni, a następnie od zewnątrz,
F

p
odnieść pokrywę, następnie zablokować
ją za pomocą podpórki,
F

p
odnieść plastikową osłonę, aby uzyskać
dostęp do zacisku (+).
Dostęp do akumulatorasposób postępowania w przypadku
uruchamiania silnika z innego akumulatora lub
ładowania rozładowanego akumulatora.
ob

ecność tej etykiety, zwłaszcza w
połączeniu z funkcją
s
t
op & s
t
art,
wskazuje na zastosowanie
akumulatora ołowiowego 12
V
o specjalnej technologii i parametrach,
wymagajÄ…cego, w przypadku wymiany
albo odłączenia, inter wencji wyłącznie
ze strony
aso sieci c
It
ro
Ën
lub
warsztatu specjalistycznego. Po ponownym zamontowaniu
akumulatora funkcja
st

op & s
t
art będzie aktywna dopiero
po nieprzer wanym postoju, którego
czas tr wania zależy od warunków
klimatycznych i stanu naładowania
akumulatora (do około 8
godzin).
Informacje praktyczne

257
c4-2_pl_chap11_info-pratique_ed01-2015
c4-2_pl_chap11_info-pratique_ed01-2015
W przypadku rozładowania akumulatora można
uruchomić silnik za pomocą akumulatora
pomocniczego (zewnętrznego lub z innego
samochodu) przy wykorzystaniu przewodów
rozruchowych.

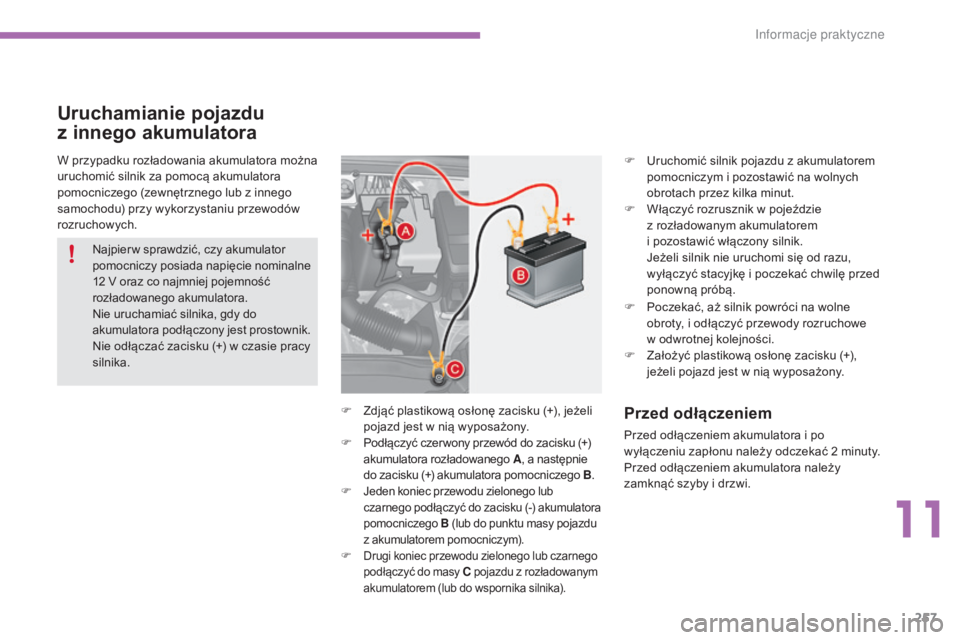

Uruchamianie pojazdu
z innego akumulatora
najpier w sprawdzić, czy akumulator
pomocniczy posiada napięcie nominalne
12
V oraz co najmniej pojemność
rozładowanego akumulatora.
ni

e uruchamiać silnika, gdy do
akumulatora podłączony jest prostownik.
ni

e odłączać zacisku (+) w czasie pracy
silnika. F
u
r
uchomić silnik pojazdu z akumulatorem
pomocniczym i pozostawić na wolnych
obrotach przez kilka minut.
F
W
łączyć rozrusznik w pojeździe
z rozładowanym akumulatorem
i pozostawić włączony silnik. je żeli silnik nie uruchomi się od razu,
wyłączyć stacyjkę i poczekać chwilę przed
ponowną próbą.
Przed odłączeniem
Przed odłączeniem akumulatora i po
wyłączeniu zapłonu należy odczekać 2 minuty.
Przed odłączeniem akumulatora należy
zamknąć szyby i drzwi.
F

Z

djąć plastikową osłonę zacisku (+), jeżeli
pojazd jest w nią wyposażony.
F P
odłączyć czer wony przewód do zacisku (+)
akumulatora rozładowanego A, a następnie
do zacisku (+) akumulatora pomocniczego B .
F jeden koniec przewodu zielonego lub
czarnego podłączyć do zacisku (-) akumulatora
pomocniczego B (lub do punktu masy pojazdu
z akumulatorem pomocniczym).
F Drugi koniec przewodu zielonego lub czarnego podłączyć do masy C pojazdu z rozładowanym
akumulatorem (lub do wspornika silnika).
F Poczekać, aż silnik powróci na wolne obroty, i odłączyć przewody rozruchowe
w odwrotnej kolejności.
F

Z
ałożyć plastikową osłonę zacisku (+),
jeżeli pojazd jest w nią wyposażony.
11
Informacje praktyczne

258
c4-2_pl_chap11_info-pratique_ed01-2015
c4-2_pl_chap11_info-pratique_ed01-2015
Przed podjęciem prac przy
akumulatorze zabezpieczyć oczy i twarz.
Wszystkie czynności przy akumulatorze
powinny być wykonywane
w przewiewnym miejscu i z dala od
źródeł ognia lub iskier, aby uniknąć
ryzyka wybuchu lub pożaru.
ni
e próbować ładować zamarzniętego
akumulatora; należy go najpierw
odmrozić, aby uniknąć ryzyka wybuchu.
je

żeli jest on zamarznięty, przed
ładowaniem należy go sprawdzić
w
aso sieci c
It
ro
Ën
lub w
warsztacie specjalistycznym, gdzie
zostanie przeprowadzona kontrola, czy
wewnętrzne elementy nie są uszkodzone
i czy obudowa nie jest pęknięta, co
mogłoby spowodować ryzyko wycieku
toksycznego i korozyjnego kwasu.
ni

e zamieniać biegunów i używać
wyłącznie ładowarki (prostownika) 12
V.
nie zdejmować klem podczas pracy silnika.nie ładować akumulatora bez
wcześniejszego odłączenia obu klem.
um
yć ręce po zakończeniu prac.
ni
e pchać samochodu, aby go
uruchomić, gdy jest on wyposażony
w sterowanÄ… lub automatycznÄ… skrzyniÄ™
biegów.
Pewne funkcje pozostają niedostępne,
dopóki akumulator nie osiągnie
wystarczającego poziomu naładowania.
W przypadku postoju samochodu
dłuższego niż jeden miesiąc zaleca się
odłączać akumulator.
akumulatory zawierajÄ… substancje szkodliwe,
takie jak kwas siarkowy oraz ołów.
na leży je
usuwać zgodnie z obowiązującymi przepisami
o ochronie środowiska, w żadnym wypadku
nie należy ich wyrzucać razem z odpadami
domowymi.
Zużyte baterie oraz akumulatory należy oddać
do punktu odbierajÄ…cego tego typu odpady.
