Tarkastukset
Hiukkassuodatin (diesel)
- hiukkassuodattimen merkkivalon syttyminen yhdessä
merkkiäänen kuulumisen
kanssa ja hiukkassuodattimen
tukkeutumisvaarasta kertovan
viestin ilmestyminen.
Tämä tarra osoittaa, erityisesti Stop
& Start -järjestelmän yhteydessä, että
korkealuokkaisen ja erityisominaisuuksiltaan
määrätyn 12

V:n lyijyakun vaihtaminen tai
irrotus on annettava yksinomaan CITROËN-
verkoston tai valtuutetun korjaamon tehtäväksi. Elvytä suodatin ajamalla heti, kun mahdollista
vähintään 60
km/h:n nopeudella, kunnes
merkkivalo sammuu.
Jos merkkivalo jää palamaan, katso lukua
"Lisäaineen taso".
Ellei toisin mainita, tarkasta alla olevat osat valmistajan huolto-ohjelman sekä oman automallisi mukaan.
Vaihtoehtoisesti voit tarkistuttaa osat CITROËN-huoltoverkostolla tai valtuutetussa korjaamossa.
Ilmansuodatin ja siitepölysuodatin
Katso näiden osien vaihtoväli
valmistajan huolto-ohjelmasta.
Öljynsuodatin
Vaihda öljynsuodatin aina
öljynvaihdon yhteydessä.
Katso suodattimen vaihtoväli
valmistajan huolto-ohjelmasta.
Akku 12 V
Akkua ei tarvitse huoltaa.
Tarkista kuitenkin akkukenkien
puhtaus ja kiinnitys, erityisesti
kesäisin ja talvisin.
Jos akkuun on tehtävä joitakin toimenpiteitä,
katso ensin kohdasta "Akku 12
V ", mitä
varotoimenpiteitä on noudatettava ennen akun
irrotusta ja takaisinkiinnitystä. Jos ympäristön olosuhteet (esim. pölyisyys) tai
auton käyttö (esim. kaupunkiajo) niin vaativat,
lyhennä niiden vaihtoväli puoleen
.
Likaantunut siitepölysuodatin voi huonontaa
ilmastointijärjestelmän toimintaa ja aiheuttaa
epämiellyttäviä hajuja. Hiukkassuodattimen tukkeutumisvaarasta
ilmoittaa:
Uudella autolla hiukkassuodattimen
ensimmäisiin elvyystoimenpiteisiin voi
liittyä "palaneen" hajua, mikä on aivan
normaalia.
Kun autolla on ajettu pitkään hyvin
matalalla nopeudella tai se on ollut
pitkään joutokäynnillä, pakoputkesta
saattaa tulla vesihöyryä kiihdytettäessä.
Vesihöyryt eivät vaikuta auton
toimintaan tai vahingoita ympäristöä.
10
Tarkistukset

220
C4-2_fi_Chap10_verification_ed01-2015
C4-2_fi_Chap10_verification_ed01-2015
Automaattivaihteisto
Automaattivaihteistoa ei tarvitse
huoltaa (ei öljynvaihtoa).
Valmistajan huolto-ohjelmaan on
merkitty laitteen tarkastusväli.
Sähköinen seisontajarru
Tämä järjestelmä ei vaadi
erityistarkastusta. Jos kuitenkin
ilmenee ongelma, älä epäröi viedä
autoa tarkastettavaksi CITROËN-
verkostolle tai valtuutettuun
korjaamoon.
Manuaalinen seisontajarru
Jos seisontajarrun liikematka on
liian pitkä tai seisontajarrun teho on
heikentynyt, se on säädettävä myös
määräaikaishuoltojen välillä.
Jarrupalat
Jarrujen kuluminen riippuu
ajotavasta erityisesti
kaupunkiajossa lyhyillä matkoilla.
Jarrujen kunto saattaa olla tarpeen
Jarrulevyjen kuluminen
Kun haluat tietoja jarrulevyjen
tarkastamisesta kulumisen vuoksi,
ota yhteys CITROËN-verkostoon tai
valtuutettuun korjaamoon.Katso lisätietoja luvusta "Sähköinen
seisontajarru - Toimintahäiriöt".
Käsivalintainen vaihteisto
Tätä vaihteistoa ei tarvitse huoltaa
(ei öljynvaihtoa).
Katso tarkistusväli valmistajan
huolto-ohjelmasta.
Automatisoitu vaihteisto
Tätä vaihteistoa ei tarvitse huoltaa
(ei öljynvaihtoa).
Katso tämän laitteen tarkastusväli
valmistajan huolto-ohjelmasta.
Käytä vain CITROËNin suosittelemia
tuotteita tai ominaisuuksiltaan
samanlaisia laatutuotteita.
Jotta tärkeät osat, kuten
jarrujärjestelmä, toimisivat
mahdollisimman hyvin, CITROËN on
valinnut tarkoitukseen erityisesti sopivia
tuotteita.
Auton pesun jälkeen jarrulevyille ja
jarrupaloille voi muodostua kosteutta
tai jäätä ja huurretta erityisesti talvella.
Seurauksena on jarrutustehon
heikkeneminen. Tee kevyitä jarrutuksia,
jotta jarrut kuivuvat ja jää ja huurre
sulavat.
tarkistuttaa myös määräaikaishuoltojen välillä.
Jollei jarrujärjestelmässä ole vuotoa,
jarrunesteen matala taso merkitsee
jarrupalojen kulumista.
Järjestelmän tarkastus on teetettävä
CITROËN-verkostolla tai valtuutetulla
korjaamolla.
Tarkistukset

221
C4-2_fi_Chap10_verification_ed01-2015
C4-2_fi_Chap10_verification_ed01-2015

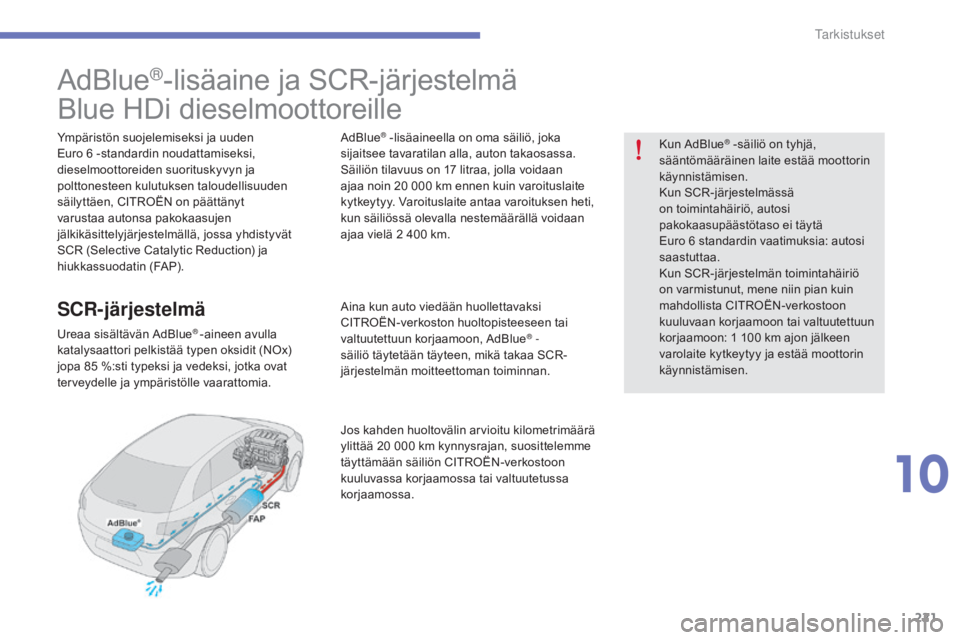

AdBlue®-lisäaine ja SCR-järjestelmä
Blue HDi dieselmoottoreille
Ympäristön suojelemiseksi ja uuden
Euro 6
-standardin noudattamiseksi,
dieselmoottoreiden suorituskyvyn ja
polttonesteen kulutuksen taloudellisuuden
säilyttäen, CITROËN on päättänyt
varustaa autonsa pakokaasujen
jälkikäsittelyjärjestelmällä, jossa yhdistyvät
SCR (Selective Catalytic Reduction) ja
hiukkassuodatin (FAP).
SCR-järjestelmä
Ureaa sisältävän AdBlue® -aineen avulla
katalysaattori pelkistää typen oksidit (NOx)
jopa 85

%:sti typeksi ja vedeksi, jotka ovat
terveydelle ja ympäristölle vaarattomia. AdBlue
® -lisäaineella on oma säiliö, joka
sijaitsee tavaratilan alla, auton takaosassa.
Säiliön tilavuus on 17
litraa, jolla voidaan
ajaa noin 20
000 km ennen kuin varoituslaite
kytkeytyy. Varoituslaite antaa varoituksen heti,
kun säiliössä olevalla nestemäärällä voidaan
ajaa vielä 2
400 km.
Aina kun auto viedään huollettavaksi
CITROËN-verkoston huoltopisteeseen tai
valtuutettuun korjaamoon, AdBlue
® -
säiliö täytetään täyteen, mikä takaa SCR-
järjestelmän moitteettoman toiminnan.
Jos kahden huoltovälin arvioitu kilometrimäärä
ylittää 20

000

km kynnysrajan, suosittelemme
täyttämään säiliön CITROËN-verkostoon
kuuluvassa korjaamossa tai valtuutetussa
korjaamossa. Kun AdBlue
® -säiliö on tyhjä,
sääntömääräinen laite estää moottorin
käynnistämisen.
Kun SCR-järjestelmässä
on toimintahäiriö, autosi
pakokaasupäästötaso ei täytä
Euro 6

standardin vaatimuksia: autosi
saastuttaa.
Kun SCR-järjestelmän toimintahäiriö
on varmistunut, mene niin pian kuin
mahdollista CITROËN-verkostoon
kuuluvaan korjaamoon tai valtuutettuun
korjaamoon: 1
100 km ajon jälkeen
varolaite kytkeytyy ja estää moottorin
käynnistämisen.
10
tarkistukset

222
C4-2_fi_Chap10_verification_ed01-2015
C4-2_fi_Chap10_verification_ed01-2015

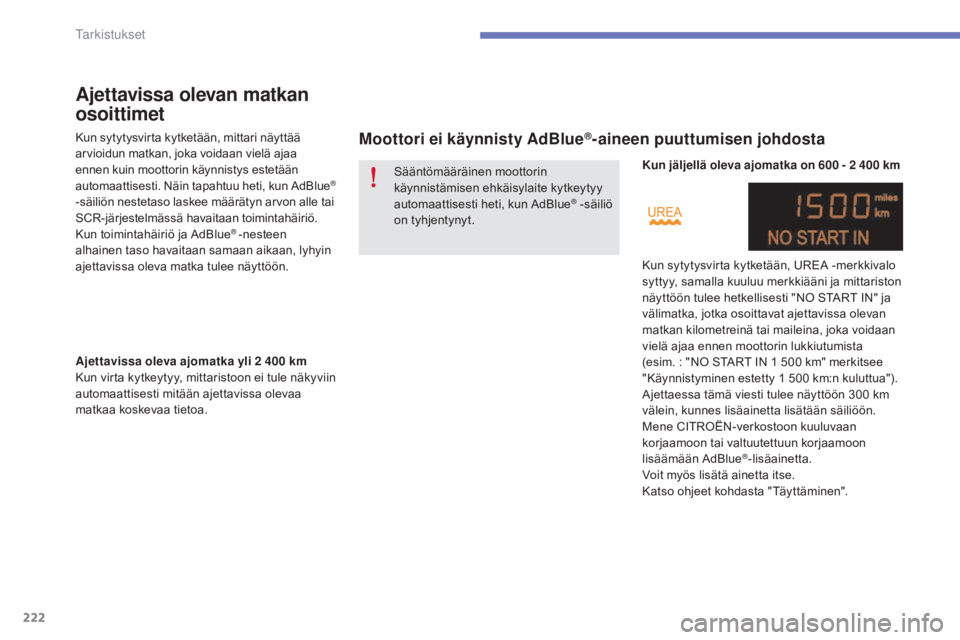

Ajettavissa olevan matkan
osoittimet
Kun sytytysvirta kytketään, mittari näyttää
arvioidun matkan, joka voidaan vielä ajaa
ennen kuin moottorin käynnistys estetään
automaattisesti. Näin tapahtuu heti, kun AdBlue
®
-säiliön nestetaso laskee määrätyn arvon alle tai
SCR-järjestelmässä havaitaan toimintahäiriö.
Kun toimintahäiriö ja AdBlue
® -nesteen
alhainen taso havaitaan samaan aikaan, lyhyin
ajettavissa oleva matka tulee näyttöön.
Moottori ei käynnisty AdBlue®-aineen puuttumisen johdosta
Ajettavissa oleva ajomatka yli 2 400 km
K un virta kytkeytyy, mittaristoon ei tule näkyviin
automaattisesti mitään ajettavissa olevaa
matkaa koskevaa tietoa. Kun jäljellä oleva ajomatka on 600
- 2 400 km
Kun sytytysvirta kytketään, UREA -merkkivalo
syttyy, samalla kuuluu merkkiääni ja mittariston
näyttöön tulee hetkellisesti "NO START IN" ja
välimatka, jotka osoittavat ajettavissa olevan
matkan kilometreinä tai maileina, joka voidaan
vielä ajaa ennen moottorin lukkiutumista
(esim. : "NO START IN 1 500 km" merkitsee
"Käynnistyminen estetty 1
500 km:n kuluttua").
Ajettaessa tämä viesti tulee näyttöön 300
km
välein, kunnes lisäainetta lisätään säiliöön.
Mene CITROËN-verkostoon kuuluvaan
korjaamoon tai valtuutettuun korjaamoon
lisäämään AdBlue
®-lisäainetta.
Voit myös lisätä ainetta itse.
Katso ohjeet kohdasta "Täyttäminen".
Sääntömääräinen moottorin
käynnistämisen ehkäisylaite kytkeytyy
automaattisesti heti, kun AdBlue
® -säiliö
on tyhjentynyt.
Tarkistukset

223
C4-2_fi_Chap10_verification_ed01-2015
C4-2_fi_Chap10_verification_ed01-2015

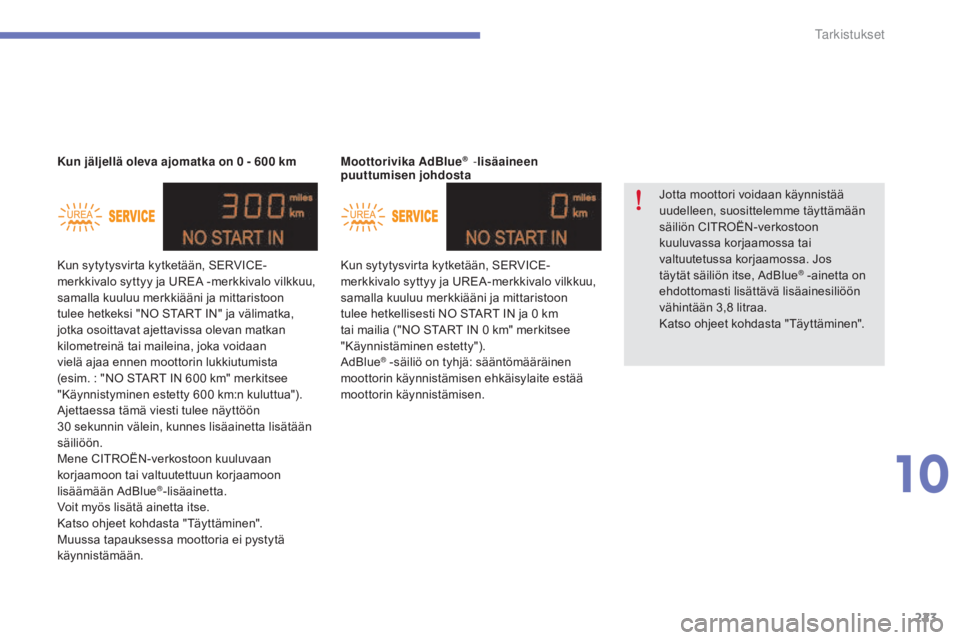

Moottorivika AdBlue® -lisäaineen
puuttumisen johdosta
Kun sytytysvirta kytketään, SERVICE-
merkkivalo syttyy ja UREA-merkkivalo vilkkuu,
samalla kuuluu merkkiääni ja mittaristoon
tulee hetkellisesti NO START IN ja 0
km
tai mailia ("NO START IN 0
km" merkitsee
"Käynnistäminen estetty").
AdBlue
® -säiliö on tyhjä: sääntömääräinen
moottorin käynnistämisen ehkäisylaite estää
moottorin käynnistämisen.
Kun jäljellä oleva ajomatka on 0

- 600

km
Kun sytytysvirta kytketään, SERVICE-
merkkivalo syttyy ja UREA -merkkivalo vilkkuu,
samalla kuuluu merkkiääni ja mittaristoon
tulee hetkeksi "NO START IN" ja välimatka,
jotka osoittavat ajettavissa olevan matkan
kilometreinä tai maileina, joka voidaan
vielä ajaa ennen moottorin lukkiutumista
(esim. : "NO START IN 600

km" merkitsee
"Käynnistyminen estetty 600

km:n kuluttua").
Ajettaessa tämä viesti tulee näyttöön
30

sekunnin välein, kunnes lisäainetta lisätään
säiliöön.
Mene CITROËN-verkostoon kuuluvaan
korjaamoon tai valtuutettuun korjaamoon
lisäämään AdBlue
®-lisäainetta.
Voit myös lisätä ainetta itse.
Katso ohjeet kohdasta "Täyttäminen".
Muussa tapauksessa moottoria ei pystytä
käynnistämään. Jotta moottori voidaan käynnistää
uudelleen, suosittelemme täyttämään
säiliön CITROËN-verkostoon
kuuluvassa korjaamossa tai
valtuutetussa korjaamossa. Jos
täytät säiliön itse, AdBlue
® -ainetta on
ehdottomasti lisättävä lisäainesiliöön
vähintään 3,8

litraa.
Katso ohjeet kohdasta "Täyttäminen".
10
Tarkistukset

224
C4-2_fi_Chap10_verification_ed01-2015
C4-2_fi_Chap10_verification_ed01-2015

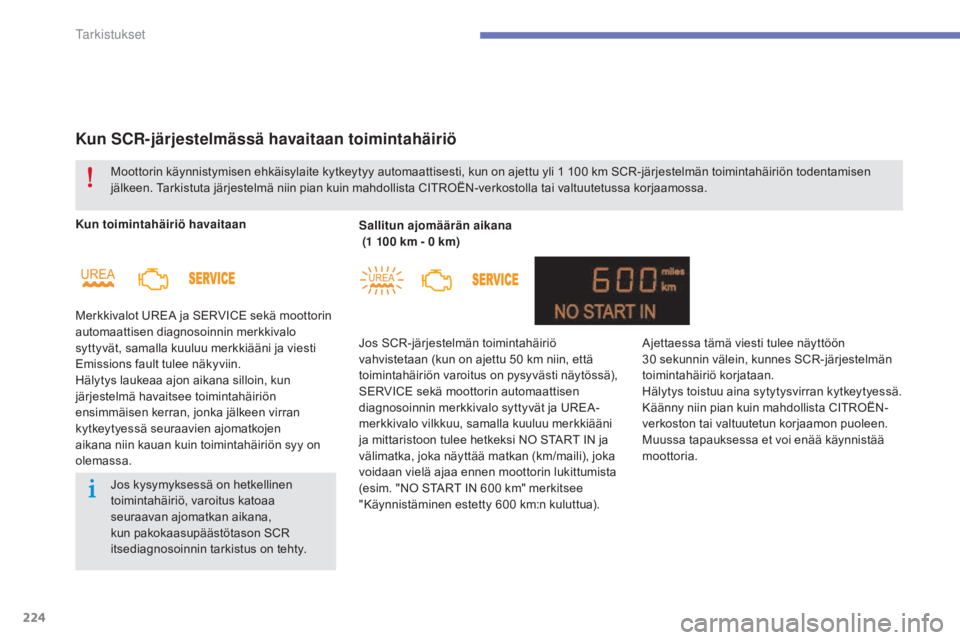

Kun SCR-järjestelmässä havaitaan toimintahäiriö
Kun toimintahäiriö havaitaan
Merkkivalot UREA ja SERVICE sekä moottorin
automaattisen diagnosoinnin merkkivalo
syttyvät, samalla kuuluu merkkiääni ja viesti
Emissions fault tulee näkyviin.
Hälytys laukeaa ajon aikana silloin, kun
järjestelmä havaitsee toimintahäiriön
ensimmäisen kerran, jonka jälkeen virran
kytkeytyessä seuraavien ajomatkojen
aikana niin kauan kuin toimintahäiriön syy on
olemassa.Sallitun ajomäärän aikana

(1
100 km - 0 km)
Jos SCR-järjestelmän toimintahäiriö
vahvistetaan (kun on ajettu 50
km niin, että
toimintahäiriön varoitus on pysyvästi näytössä),
SERVICE sekä moottorin automaattisen
diagnosoinnin merkkivalo syttyvät ja UREA-
merkkivalo vilkkuu, samalla kuuluu merkkiääni
ja mittaristoon tulee hetkeksi NO START IN ja
välimatka, joka näyttää matkan (km/maili), joka
voidaan vielä ajaa ennen moottorin lukittumista
(esim. "NO START IN 600
km" merkitsee
"Käynnistäminen estetty 600
km:n kuluttua).
Moottorin käynnistymisen ehkäisylaite kytkeytyy automaattisesti, kun on ajettu yli 1
100 km SCR-järjestelmän toimintahäiriön todentamisen
jälkeen. Tarkistuta järjestelmä niin pian kuin mahdollista CITROËN-verkostolla tai valtuutetussa korjaamossa.
Jos kysymyksessä on hetkellinen
toimintahäiriö, varoitus katoaa
seuraavan ajomatkan aikana,
kun pakokaasupäästötason SCR
itsediagnosoinnin tarkistus on tehty. Ajettaessa tämä viesti tulee näyttöön
30
sekunnin välein, kunnes SCR-järjestelmän
toimintahäiriö korjataan.
Hälytys toistuu aina sytytysvirran kytkeytyessä.
Käänny niin pian kuin mahdollista CITROËN-
verkoston tai valtuutetun korjaamon puoleen.
Muussa tapauksessa et voi enää käynnistää
moottoria.
Tarkistukset

225
C4-2_fi_Chap10_verification_ed01-2015
C4-2_fi_Chap10_verification_ed01-2015

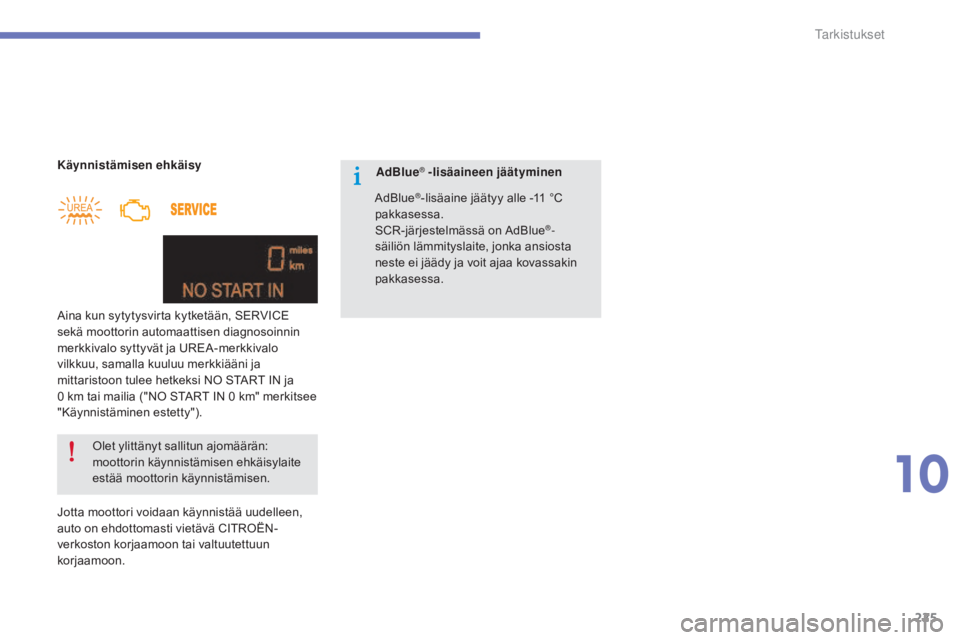

Käynnistämisen ehkäisy
Aina kun sytytysvirta kytketään, SERVICE
sekä moottorin automaattisen diagnosoinnin
merkkivalo syttyvät ja UREA-merkkivalo
vilkkuu, samalla kuuluu merkkiääni ja
mittaristoon tulee hetkeksi NO START IN ja
0 km tai mailia ("NO START IN 0 km" merkitsee
"Käynnistäminen estetty").
Jotta moottori voidaan käynnistää uudelleen,
auto on ehdottomasti vietävä CITROËN-
verkoston korjaamoon tai valtuutettuun
korjaamoon. Olet ylittänyt sallitun ajomäärän:
moottorin käynnistämisen ehkäisylaite
estää moottorin käynnistämisen. AdBlue® -lisäaineen jäätyminen
AdBlue
®-lisäaine jäätyy alle -11 °C
p
akkasessa.
SCR-järjestelmässä on AdBlue
®-
säiliön lämmityslaite, jonka ansiosta
neste ei jäädy ja voit ajaa kovassakin
pakkasessa.
10
Tarkistukset

226
C4-2_fi_Chap10_verification_ed01-2015
C4-2_fi_Chap10_verification_ed01-2015
AdBlue® -säiliön täyttäminen
Käyttöön liittyvät varokeinot
Käytä yksinomaan ISO 22241 standardin
mu kaista AdBlue®-lisäainetta.
Tippalukolla varustettujen pullojen
suunnittelussa on otettu huomioon täytön
helppous. 1,89

litran (1/2 gallonaa) pulloja voi
hankkia CITROËN-verkostosta tai valtuutetusta
korjaamosta.
Säilytä AdBlue
®-lisäaine lasten
ulottumattomissa, alkuperäisessä
pakkauksessaan.
Älä koskaan kaada AdBlue
®-lisäainetta
toiseen astiaan. Sen puhtaus kärsii siitä. Älä koskaan laimenna lisäainetta vedellä.
Älä koskaan kaada lisäainetta
polttoainesäiliöön.
Älä koskaan täytä lisäainesäiliötä
kuorma-autoille tarkoitetusta AdBlue®-
jakelijasta.
AdBlue
® -säiliön täyttö tehdään aina, kun auto
huolletaan CITROËN-verkoston tai valtuutetun
korjaamon toimesta.
Kuitenkin, ottaen huomioon säiliön tilavuuden,
lisäainetta joudutaan ehkä lisäämään
huoltokertojen välillä, eritoten silloin, kun
varoitusmerkkivalo tai -viesti ilmestyy.
Voit kääntyä CITROËN-verkostoon kuuluvan
korjaamon tai valtuutetun korjaamon puoleen.
Jos aiot lisätä ainetta säiliöön itse, lue
seuraavat varoitukset huolellisesti. AdBlue
®-urealiuos on syttymätön, väritön ja
hajuton neste (viileässä tilassa säilytettynä).
Jos nestettä joutuu iholle, pese runsaalla
juoksevalla vedellä ja saippualla. Jos nestettä
joutuu silmiin, huuhtele silmät välittömästi
runsaalla juoksevalla vedellä tai silmien
huuhteluun tarkoitetulla nesteellä vähintään
15

min. ajan. Ota yhteys lääkäriin, jos ärsytys
jatkuu.
Jos ainetta on nielty, huuhtele suu välittömästi
puhtaalla vedellä ja juo sitten paljon vettä.
Määrätyissä olosuhteissa (kuten kuumassa
lämpötilassa), voi ilmaantua ammoniakin
haihtumista: vältä tuotteesta haihtuvan höyryn
hengittämistä. Ammoniakkihöyry ärsyttää
limakalvoja (silmiä, nenää ja kurkkua).
Tarkistukset

227
C4-2_fi_Chap10_verification_ed01-2015
C4-2_fi_Chap10_verification_ed01-2015

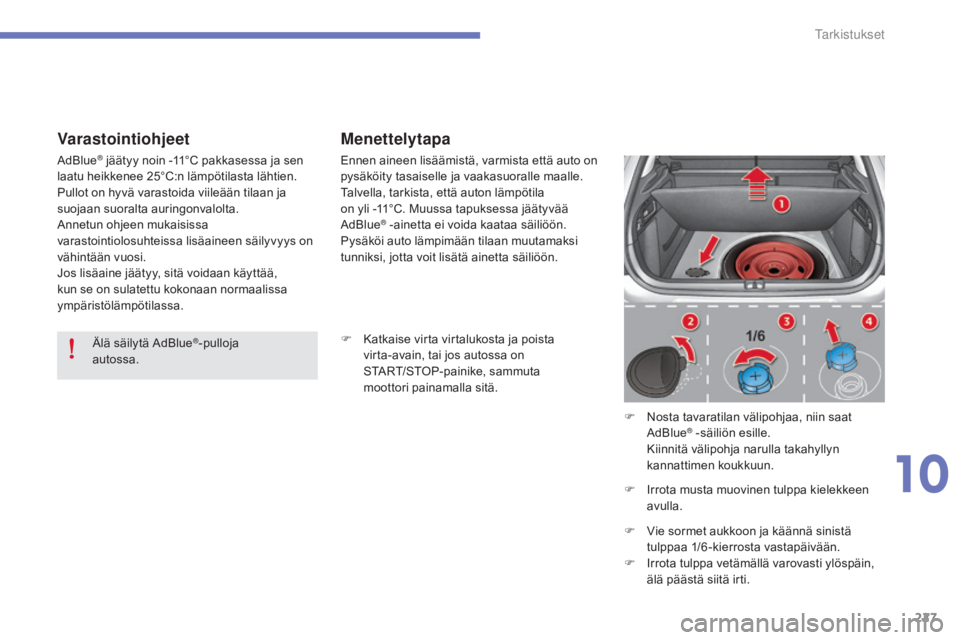

VarastointiohjeetMenettelytapa
F Katkaise virta virtalukosta ja poista
virta-avain, tai jos autossa on
START/STOP-painike, sammuta
moottori painamalla sitä.
F

N
osta tavaratilan välipohjaa, niin saat
AdBlue
® -säiliön esille. K
iinnitä välipohja narulla takahyllyn
kannattimen koukkuun.
F

I

rrota musta muovinen tulppa kielekkeen
avulla.
F

V

ie sormet aukkoon ja käännä sinistä
tulppaa 1/6 -kierrosta vastapäivään.
F

I

rrota tulppa vetämällä varovasti ylöspäin,
älä päästä siitä irti.
Älä säilytä AdBlue
®-pulloja

autossa. Ennen aineen lisäämistä, varmista että auto on
pysäköity tasaiselle ja vaakasuoralle maalle.
Talvella, tarkista, että auton lämpötila
on yli -11°C. Muussa tapuksessa jäätyvää
AdBlue
® -ainetta ei voida kaataa säiliöön.
Pysäköi auto lämpimään tilaan muutamaksi
tunniksi, jotta voit lisätä ainetta säiliöön.
AdBlue
® jäätyy noin -11°C pakkasessa ja sen
laatu heikkenee 25°C:n lämpötilasta lähtien.
Pullot on hyvä varastoida viileään tilaan ja
suojaan suoralta auringonvalolta.
Annetun ohjeen mukaisissa
varastointiolosuhteissa lisäaineen säilyvyys on
vähintään vuosi.
Jos lisäaine jäätyy, sitä voidaan käyttää,
kun se on sulatettu kokonaan normaalissa
ympäristölämpötilassa.
10
Tarkistukset

228
C4-2_fi_Chap10_verification_ed01-2015
C4-2_fi_Chap10_verification_ed01-2015

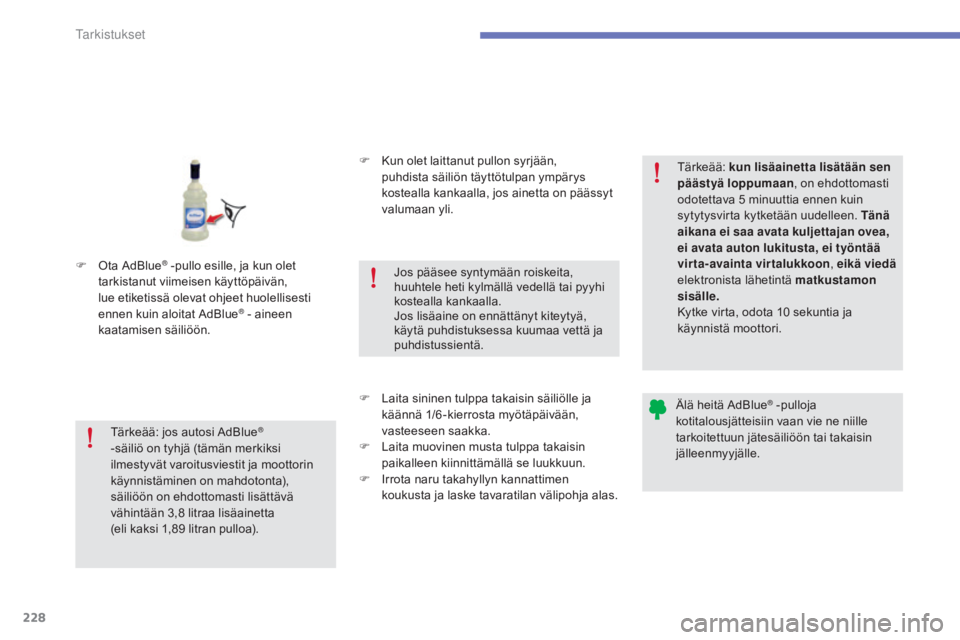

F Ota AdBlue® -pullo esille, ja kun olet
tarkistanut viimeisen käyttöpäivän,
lue etiketissä olevat ohjeet huolellisesti
ennen kuin aloitat AdBlue
® - aineen
kaatamisen säiliöön. F

K
un olet laittanut pullon syrjään,
puhdista säiliön täyttötulpan ympärys
kostealla kankaalla, jos ainetta on päässyt
valumaan yli.
F
L
aita sininen tulppa takaisin säiliölle ja
käännä 1/6 -kierrosta myötäpäivään,
vasteeseen saakka.
F

L
aita muovinen musta tulppa takaisin
paikalleen kiinnittämällä se luukkuun.
F

I
rrota naru takahyllyn kannattimen
koukusta ja laske tavaratilan välipohja alas.
Tärkeää: jos autosi AdBlue
®
-säiliö on tyhjä (tämän merkiksi
ilmestyvät varoitusviestit ja moottorin
käynnistäminen on mahdotonta),
säiliöön on ehdottomasti lisättävä
vähintään 3,8

litraa lisäainetta
(eli kaksi 1,89

litran pulloa). Jos pääsee syntymään roiskeita,
huuhtele heti kylmällä vedellä tai pyyhi
kostealla kankaalla.
Jos lisäaine on ennättänyt kiteytyä,
käytä puhdistuksessa kuumaa vettä ja
puhdistussientä.
Tärkeää:
kun lisäainetta lisätään sen
päästyä loppumaan , on ehdottomasti
odotettava 5 minuuttia ennen kuin
sytytysvirta kytketään uudelleen. Tänä
aikana ei saa avata kuljettajan ovea,
ei avata auton lukitusta, ei työntää
virta-avainta virtalukkoon , eikä viedä
elektronista lähetintä matkustamon
sisälle.
Kytke virta, odota 10 sekuntia ja
käynnistä moottori.
Älä heitä AdBlue
® -pulloja
kotitalousjätteisiin vaan vie ne niille
tarkoitettuun jätesäiliöön tai takaisin
jälleenmyyjälle.
tarkistukset
