249

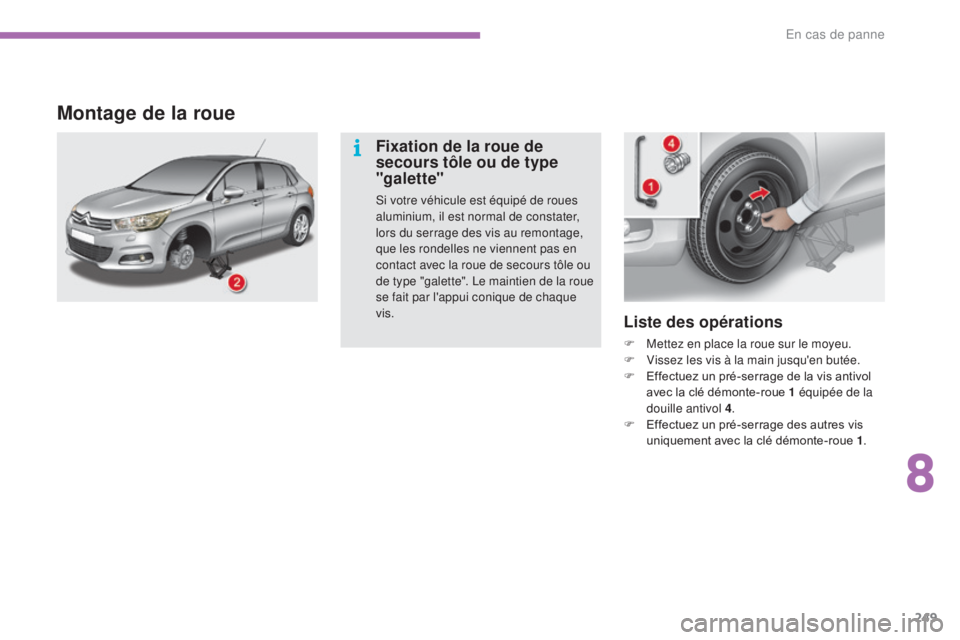

Liste des opérations
F Mettez en place la roue sur le moyeu.
F V issez les vis à la main jusqu'en butée.
F

E
ffectuez un pré-serrage de la vis antivol
avec la clé démonte-roue 1 équipée de la
douille antivol 4 .
F

E
ffectuez un pré-serrage des autres vis
uniquement avec la clé démonte-roue 1 .
Montage de la roue
Fixation de la roue de
secours tôle ou de type
"galette"
Si votre véhicule est équipé de roues
aluminium, il est normal de constater,
lors du serrage des vis au remontage,
que les rondelles ne viennent pas en
contact avec la roue de secours tôle ou
de type "galette". Le maintien de la roue
se fait par l'appui conique de chaque
vis.
8
En cas de panne

250

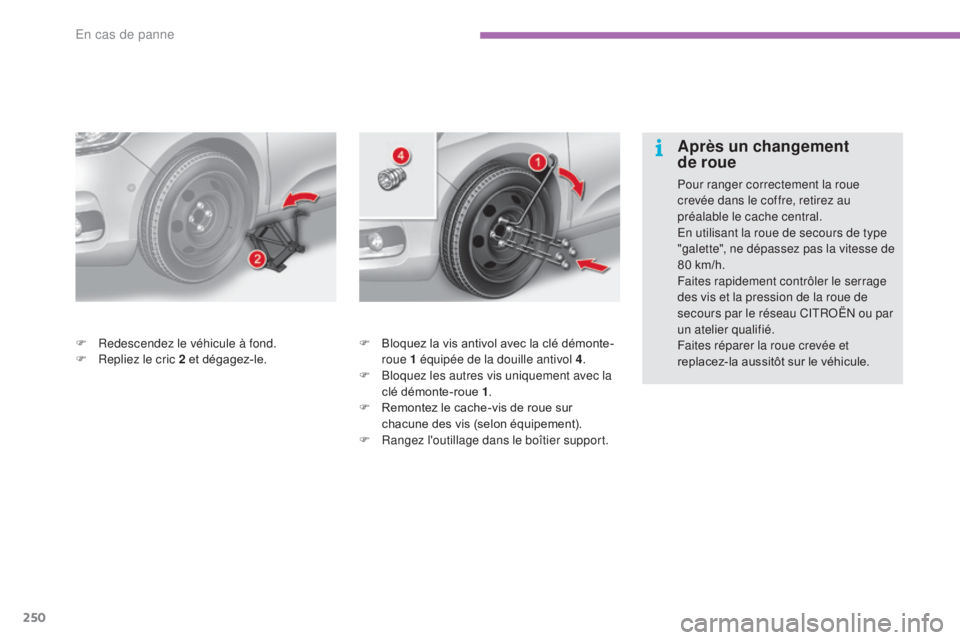

F Bloquez la vis antivol avec la clé démonte-roue 1 équipée de la douille antivol 4 .
F

B
loquez les autres vis uniquement avec la
clé démonte-roue 1 .
F

R
emontez le cache-vis de roue sur
chacune des vis (selon équipement).
F

R
angez l'outillage dans le boîtier support.
F
R
edescendez le véhicule à fond.
F
R
epliez le cric 2 et dégagez-le.
Après un changement
de roue
Pour ranger correctement la roue
crevée dans le coffre, retirez au
préalable le cache central.
En utilisant la roue de secours de type
"galette", ne dépassez pas la vitesse de
80
km/h.
Faites rapidement contrôler le serrage
des vis et la pression de la roue de
secours par le réseau CITROËN ou par
un atelier qualifié.
Faites réparer la roue crevée et
replacez-la aussitôt sur le véhicule.
En cas de panne

251

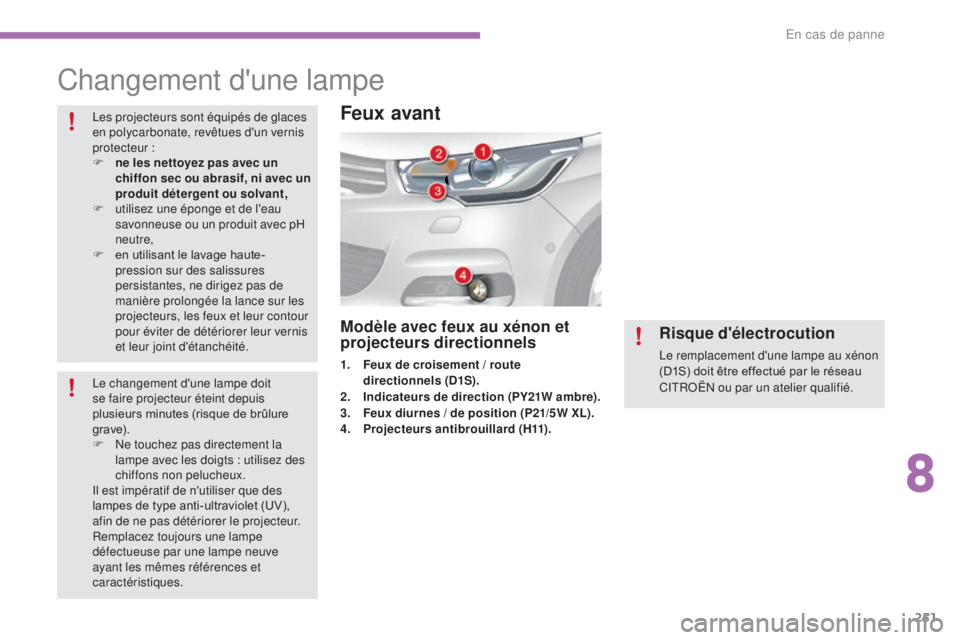

Changement d'une lampe
Les projecteurs sont équipés de glaces
en polycarbonate, revêtues d'un vernis
protecteur

:
F

n
e les nettoyez pas avec un
chiffon sec ou abrasif, ni avec un
produit détergent ou solvant,
F

u
tilisez une éponge et de l'eau
savonneuse ou un produit avec pH
neutre,
F

e
n utilisant le lavage haute-
pression sur des salissures
persistantes, ne dirigez pas de
manière prolongée la lance sur les
projecteurs, les feux et leur contour
pour éviter de détériorer leur vernis
et leur joint d'étanchéité.
Le changement d'une lampe doit
se faire projecteur éteint depuis
plusieurs
minutes (risque de brûlure
g r ave).
F

N
e touchez pas directement la
lampe avec les doigts
: utilisez des
chiffons non pelucheux.
Il est impératif de n'utiliser que des
lampes de type anti-ultraviolet (UV),
afin de ne pas détériorer le projecteur.
Remplacez toujours une lampe
défectueuse par une lampe neuve
ayant les mêmes références et
caractéristiques.Feux avant
Modèle avec feux au xénon et
projecteurs directionnels
1. Feux de croisement / route
directionnels (D1S).
2.
I

ndicateurs de direction (PY21W ambre).
3.
F

eux diurnes / de position (P21/5W XL).
4.
P

rojecteurs antibrouillard (H11).
Risque d'électrocution
Le remplacement d'une lampe au xénon
(D1S) doit être effectué par le réseau
CITROËN ou par un atelier qualifié.
8
En cas de panne

252

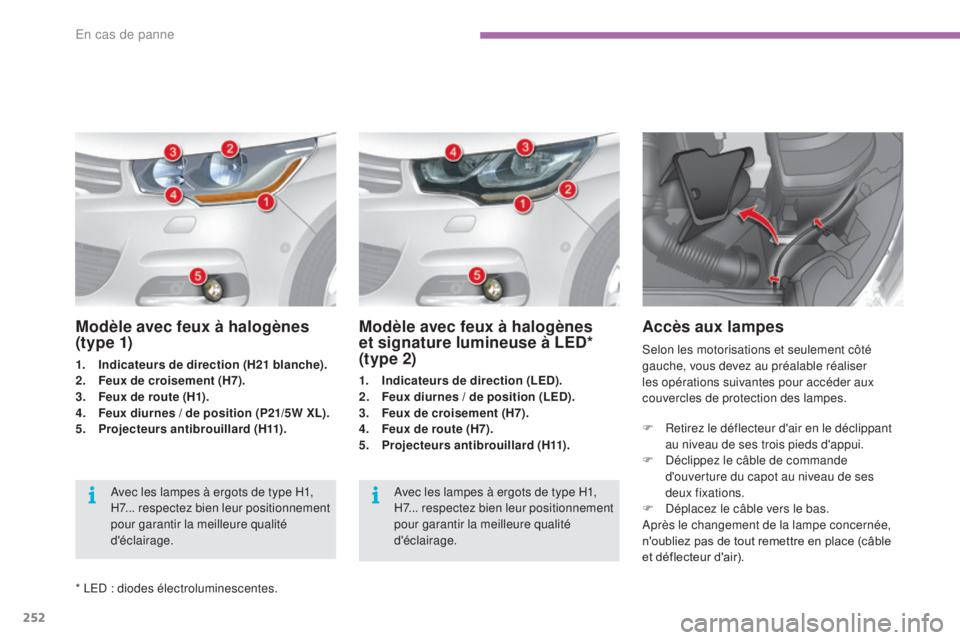

F Retirez le déflecteur d'air en le déclippant au niveau de ses trois pieds d'appui.
F

D
éclippez le câble de commande
d'ouverture du capot au niveau de ses
deux fixations.
F

D
éplacez le câble vers le bas.
Après le changement de la lampe concernée,
n'oubliez pas de tout remettre en place (câble
et déflecteur d'air). Selon les motorisations et seulement côté
gauche, vous devez au préalable réaliser
les opérations suivantes pour accéder aux
couvercles de protection des lampes.
Accès aux lampes
Modèle avec feux à halogènes
et signature lumineuse à LED*
(type


2)
1. Indicateurs de direction (LED).
2. F eux diurnes / de position (LED).
3.
F

eux de croisement (H7).
4.
F

eux de route (H7).
5.
P

rojecteurs antibrouillard (H11).Avec les lampes à ergots de type H1,
H7... respectez bien leur positionnement
pour garantir la meilleure qualité
d'éclairage.
Modèle avec feux à halogènes
(t y p e 1)
1. Indicateurs de direction (H21 blanche).
2. F eux de croisement (H7).
3.
F

eux de route (H1).
4.
F

eux diurnes / de position (P21/5W XL).
5.
P

rojecteurs antibrouillard (H11).Avec les lampes à ergots de type H1,
H7... respectez bien leur positionnement
pour garantir la meilleure qualité
d'éclairage.
* LED


: diodes électroluminescentes.
En cas de panne

253

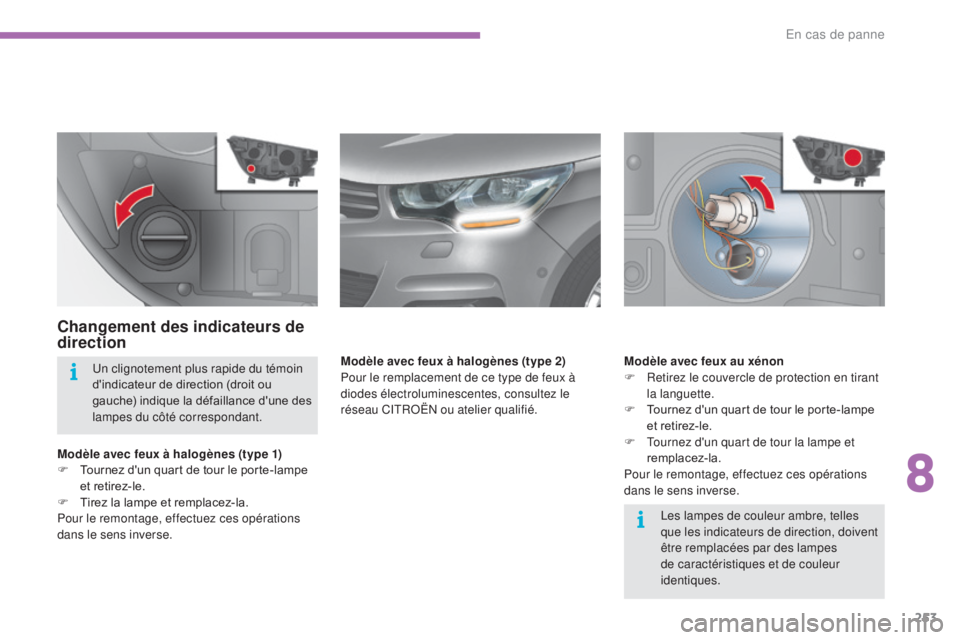

Changement des indicateurs de
direction
Modèle avec feux à halogènes (type 1)
F T ournez d'un quart de tour le porte-lampe
et retirez-le.
F

T
irez la lampe et remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse. Modèle avec feux au xénon
F

R
etirez le couvercle de protection en tirant
la languette.
F
T
ournez d'un quart de tour le porte-lampe
et retirez-le.
F T ournez d'un quart de tour la lampe et
remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Les lampes de couleur ambre, telles
que les indicateurs de direction, doivent
être remplacées par des lampes
de caractéristiques et de couleur
identiques.
Un clignotement plus rapide du témoin
d'indicateur de direction (droit ou
gauche) indique la défaillance d'une des
lampes du côté correspondant.
Modèle avec feux à halogènes (type 2)
Pour le remplacement de ce type de feux à
diodes électroluminescentes, consultez le
réseau CITROËN ou atelier qualifié.
8
En cas de panne

254

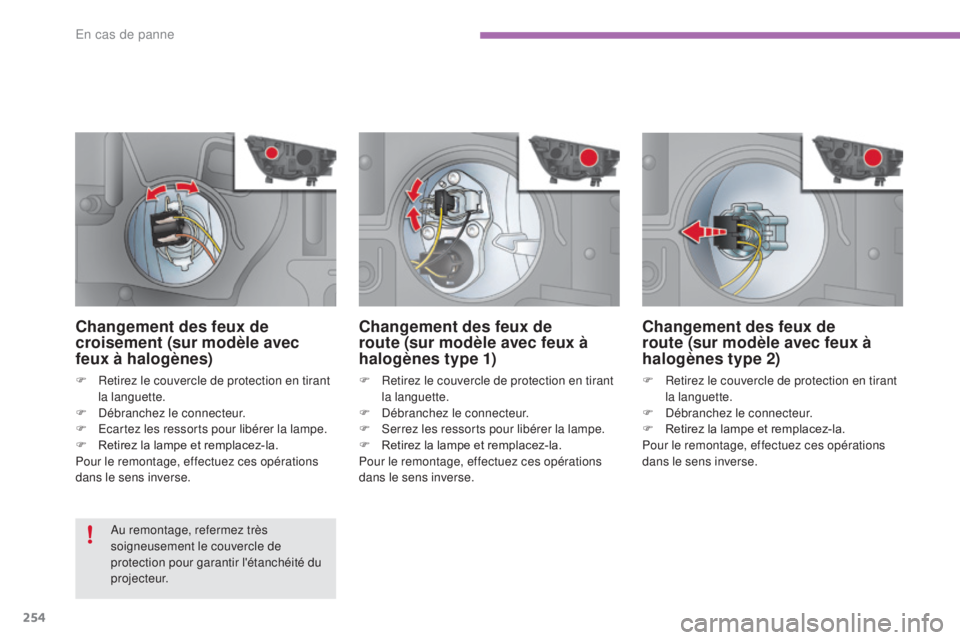

Changement des feux de
route (sur modèle avec feux à
halogènes type 1)
F Retirez le couvercle de protection en tirant la languette.
F

D
ébranchez le connecteur.
F

S
errez les ressorts pour libérer la lampe.
F

R
etirez la lampe et remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Changement des feux de
route (sur modèle avec feux à
halogènes type 2)
F Retirez le couvercle de protection en tirant la languette.
F

D
ébranchez le connecteur.
F

R
etirez la lampe et remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Changement des feux de
croisement (sur modèle avec
feux à halogènes)
F Retirez le couvercle de protection en tirant la languette.
F

D
ébranchez le connecteur.
F

E
cartez les ressorts pour libérer la lampe.
F

R
etirez la lampe et remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Au remontage, refermez très
soigneusement le couvercle de
protection pour garantir l'étanchéité du
projecteur.
En cas de panne

255

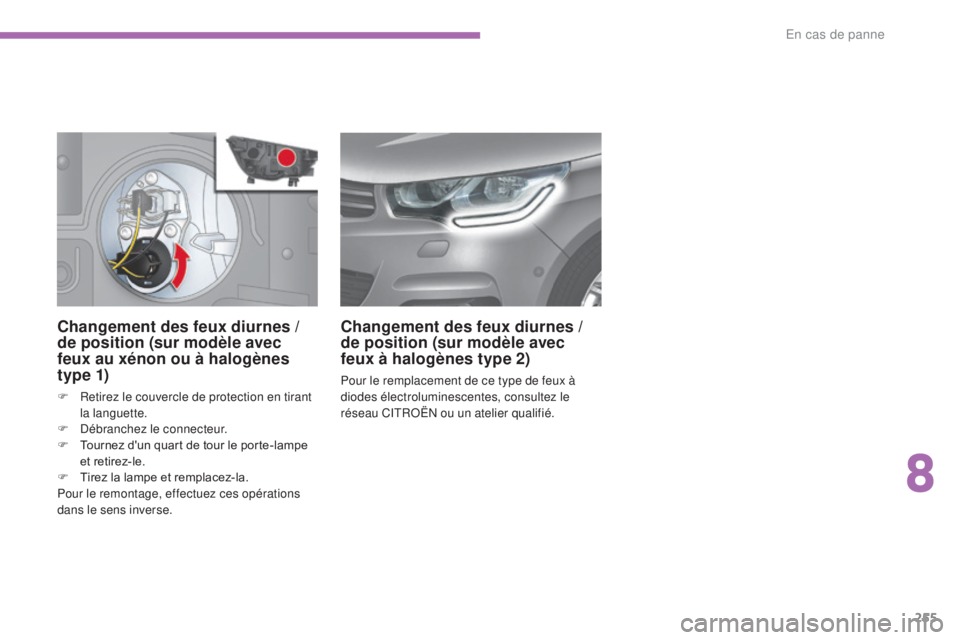

Changement des feux diurnes /
d e position (sur modèle avec
feux au xénon ou à halogènes
t y p e 1)
F Retirez le couvercle de protection en tirant
la languette.
F

D
ébranchez le connecteur.
F

T
ournez d'un quart de tour le porte-lampe
et retirez-le.
F

T
irez la lampe et remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Changement des feux diurnes /
d e position (sur modèle avec
feux à halogènes type 2)
Pour le remplacement de ce type de feux à
diodes électroluminescentes, consultez le
réseau CITROËN ou un atelier qualifié.
8
En cas de panne

256

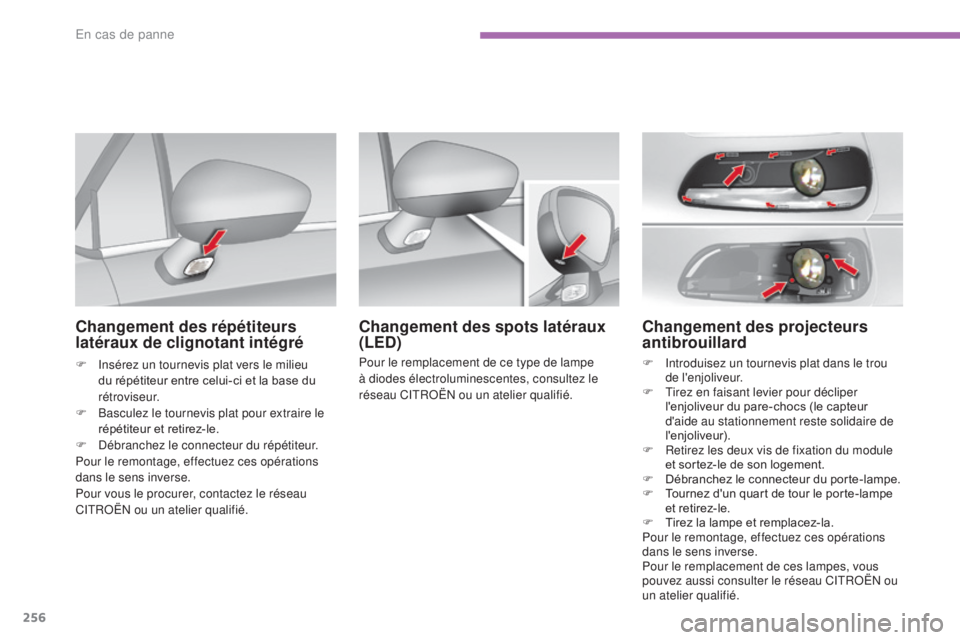

Changement des projecteurs
antibrouillard
F Introduisez un tournevis plat dans le trou de l'enjoliveur.
F

T
irez en faisant levier pour décliper
l'enjoliveur du pare-chocs (le capteur
d'aide au stationnement reste solidaire de
l'enjoliveur).
F

R
etirez les deux vis de fixation du module
et sortez-le de son logement.
F

D
ébranchez le connecteur du porte-lampe.
F

T
ournez d'un quart de tour le porte-lampe
et retirez-le.
F

T
irez la lampe et remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Pour le remplacement de ces lampes, vous
pouvez aussi consulter le réseau CITROËN ou
un atelier qualifié.
Changement des spots latéraux
(LED)
Pour le remplacement de ce type de lampe
à diodes électroluminescentes, consultez le
réseau CITROËN ou un atelier qualifié.
Changement des répétiteurs
latéraux de clignotant intégré
F Insérez un tournevis plat vers le milieu
du répétiteur entre celui-ci et la base du
rétroviseur.
F

B
asculez le tournevis plat pour extraire le
répétiteur et retirez-le.
F

D
ébranchez le connecteur du répétiteur.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Pour vous le procurer, contactez le réseau
CITROËN ou un atelier qualifié.
En cas de panne

257

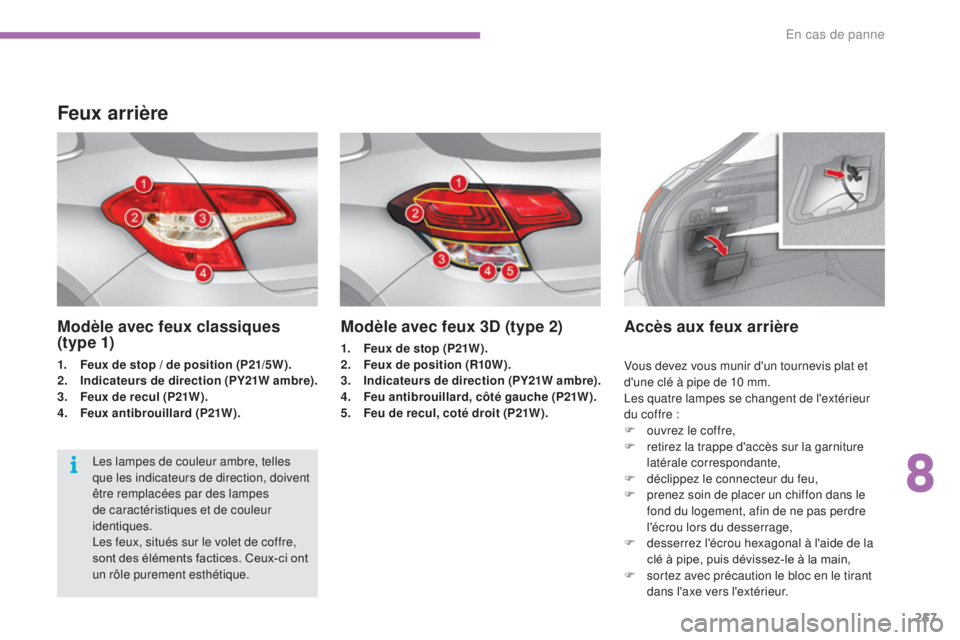

Modèle avec feux 3D (type 2)
1. Feux de stop (P21W).
2. Feux de position (R10W).
3.
I

ndicateurs de direction (PY21W ambre).
4.
F

eu antibrouillard, côté gauche (P21W).
5.
F

eu de recul, coté droit (P21W).
Accès aux feux arrière
Les lampes de couleur ambre, telles
que les indicateurs de direction, doivent
être remplacées par des lampes
de caractéristiques et de couleur
identiques.
Les feux, situés sur le volet de coffre,
sont des éléments factices. Ceux-ci ont
un rôle purement esthétique.
Feux arrière
Modèle avec feux classiques
(t y p e 1)
1. Feux de stop / de position (P21/5W).
2. Indicateurs de direction (PY21W ambre).
3.
F

eux de recul (P21W).
4.
F

eux antibrouillard (P21W). Vous devez vous munir d'un tournevis plat et
d'une clé à pipe de 10 mm.
Les quatre lampes se changent de l'extérieur
du coffre
:
F

o
uvrez le coffre,
F

r
etirez la trappe d'accès sur la garniture
latérale correspondante,
F

d
éclippez le connecteur du feu,
F

p
renez soin de placer un chiffon dans le
fond du logement, afin de ne pas perdre
l'écrou lors du desserrage,
F

d
esserrez l'écrou hexagonal à l'aide de la
clé à pipe, puis dévissez-le à la main,
F

s
ortez avec précaution le bloc en le tirant
dans l'axe vers l'extérieur.
8
En cas de panne

258

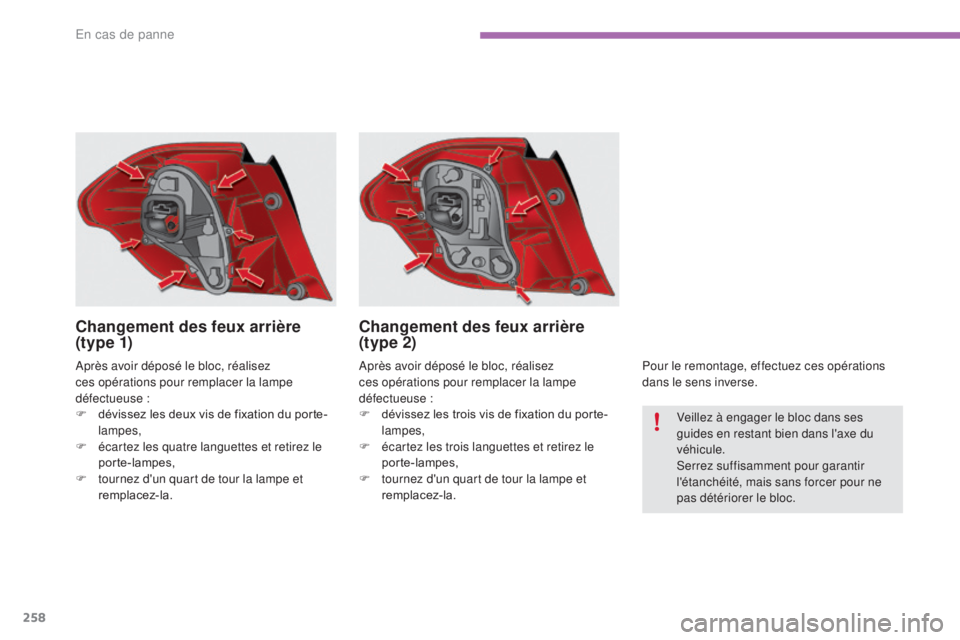

Après avoir déposé le bloc, réalisez
ces opérations pour remplacer la lampe
défectueuse

:
F

d
évissez les deux vis de fixation du porte-
lampes,
F

é
cartez les quatre languettes et retirez le
porte-lampes,
F

t
ournez d'un quart de tour la lampe et
remplacez-la.
Changement des feux arrière
(t y p e 1)
Après avoir déposé le bloc, réalisez
ces opérations pour remplacer la lampe
défectueuse


:
F

d
évissez les trois vis de fixation du porte-
lampes,
F

é
cartez les trois languettes et retirez le
porte-lampes,
F

t
ournez d'un quart de tour la lampe et
remplacez-la. Pour le remontage, effectuez ces opérations
dans le sens inverse.
Changement des feux arrière
(type 2)
Veillez à engager le bloc dans ses
guides en restant bien dans l'axe du
véhicule.
Serrez suffisamment pour garantir
l'étanchéité, mais sans forcer pour ne
pas détériorer le bloc.
