139

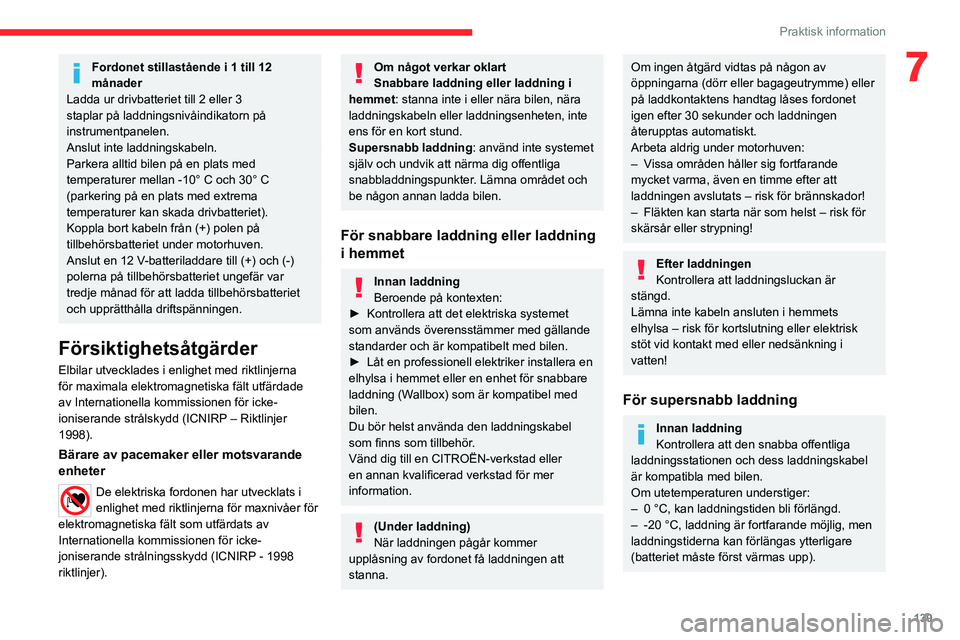

Praktisk information
7Fordonet stillastående i 1 till 12
månader
Ladda ur drivbatteriet till 2 eller 3
staplar på laddningsnivåindikatorn på
instrumentpanelen.
Anslut inte laddningskabeln.
Parkera alltid bilen på en plats med
temperaturer mellan -10° C och 30° C
(parkering på en plats med extrema
temperaturer kan skada drivbatteriet).
Koppla bort kabeln från (+) polen på
tillbehörsbatteriet under motorhuven.
Anslut en 12 V-batteriladdare till (+) och (-)
polerna på tillbehörsbatteriet ungefär var
tredje månad för att ladda tillbehörsbatteriet
och upprätthålla driftspänningen.
Försiktighetsåtgärder
Elbilar utvecklades i enlighet med riktlinjerna
för maximala elektromagnetiska fält utfärdade
av Internationella kommissionen för icke-
ioniserande strålskydd (ICNIRP – Riktlinjer
1998).
Bärare av pacemaker eller motsvarande
enheter
De elektriska fordonen har utvecklats i
enlighet med riktlinjerna för maxnivåer för
elektromagnetiska fält som utfärdats av
Internationella kommissionen för icke-
joniserande strålningsskydd (ICNIRP - 1998
riktlinjer).
Om något verkar oklart
Snabbare laddning eller laddning i
hemmet: stanna inte i eller nära bilen, nära
laddningskabeln eller laddningsenheten, inte
ens för en kort stund.
Supersnabb laddning : använd inte systemet
själv och undvik att närma dig offentliga
snabbladdningspunkter. Lämna området och
be någon annan ladda bilen.
För snabbare laddning eller laddning
i hemmet
Innan laddning
Beroende på kontexten:
►

Kontrollera att det elektriska systemet
som används överensstämmer med gällande
standarder och är kompatibelt med bilen.
►


Låt en professionell elektriker installera en
elhylsa i hemmet eller en enhet för snabbare
laddning (W

allbox) som är kompatibel med
bilen.
Du bör helst använda den laddningskabel
som finns som tillbehör.
Vänd dig till en CITROËN-verkstad eller
en annan kvalificerad verkstad för mer
information.
(Under laddning)
När laddningen pågår kommer
upplåsning av fordonet få laddningen att
stanna.
Om ingen åtgärd vidtas på någon av
öppningarna (dörr eller bagageutrymme) eller
på laddkontaktens handtag låses fordonet
igen efter 30 sekunder och laddningen
återupptas automatiskt.
Arbeta aldrig under motorhuven:
–

V
issa områden håller sig fortfarande
mycket varma, även en timme efter att
laddningen avslutats – risk för brännskador!
–

Fläkten kan starta när som helst – risk för
skärsår eller strypning!
Efter laddningen
Kontrollera att laddningsluckan är
stängd.
Lämna inte kabeln ansluten i hemmets
elhylsa – risk för kortslutning eller elektrisk
stöt vid kontakt med eller nedsänkning i
vatten!
För supersnabb laddning
Innan laddning
Kontrollera att den snabba offentliga
laddningsstationen och dess laddningskabel
är kompatibla med bilen.
Om utetemperaturen understiger:
–

0 °C, kan laddningstiden bli förlängd.
–


-20 °C, laddning är fortfarande möjlig, men
laddningstiderna kan förlängas ytterligare
(batteriet måste först värmas upp).

140
Praktisk information
Efter laddningen
Kontrollera att laddningsluckan är
stängd.

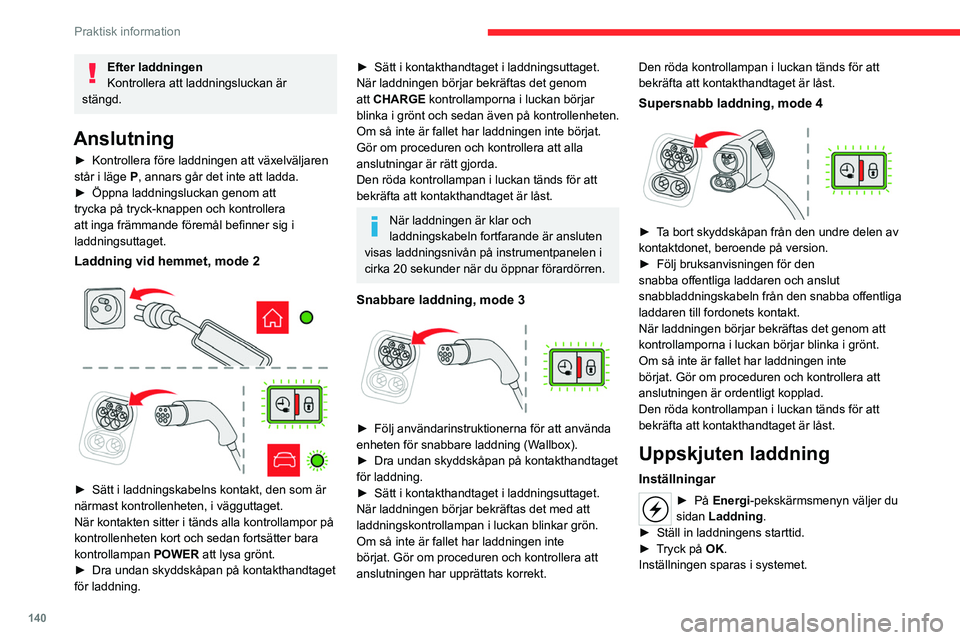

Anslutning
► Kontrollera före laddningen att växelväljaren
står i läge P, annars går det inte att ladda.
►

Öppna laddningsluckan genom att
trycka på tryck-knappen och kontrollera
att inga främmande föremål befinner sig i
laddningsuttaget.
Laddning vid hemmet, mode 2



► Sätt i laddningskabelns kontakt, den som är
närmast kontrollenheten, i vägguttaget.
När kontakten
sitter i tänds alla kontrollampor på
kontrollenheten kort och sedan fortsätter bara
kontrollampan POWER att lysa grönt.
►

Dra undan skyddskåpan på kontakthandtaget
för laddning.
► Sätt i kontakthandtaget i laddningsuttaget.
När laddningen börjar bekräftas det genom
att
CHARGE kontrollamporna i luckan börjar
blinka i grönt och sedan även på kontrollenheten.
Om så inte är fallet har laddningen inte börjat.
Gör om proceduren och kontrollera att alla
anslutningar är rätt gjorda.
Den röda kontrollampan i luckan tänds för att
bekräfta att kontakthandtaget är låst.
När laddningen är klar och
laddningskabeln fortfarande är ansluten
visas laddningsnivån på instrumentpanelen i
cirka 20 sekunder när du öppnar förardörren.
Snabbare laddning, mode 3

► Följ användarinstruktionerna för att använda
enheten för snabbare laddning (W allbox).
►

Dra undan skyddskåpan på kontakthandtaget
för laddning.
►


Sätt i kontakthandtaget i laddningsuttaget.
När laddningen börjar bekräftas det med att
laddningskontrollampan i luckan blinkar grön.
Om så inte är fallet har laddningen inte
börjat. Gör om proceduren och kontrollera att
anslutningen har upprättats korrekt. Den röda kontrollampan i luckan tänds för att
bekräfta att kontakthandtaget är låst.
Supersnabb laddning, mode 4

► Ta bort skyddskåpan från den undre delen av
kontaktdonet, beroende på version.
►

Följ bruksanvisningen för den
snabba offentliga laddaren och anslut
snabbladdningskabeln

från den snabba offentliga
laddaren till fordonets kontakt.
När laddningen börjar bekräftas det genom att
kontrollamporna i luckan börjar blinka i grönt.
Om så inte är fallet har laddningen inte
börjat. Gör om proceduren och kontrollera att
anslutningen är ordentligt kopplad.
Den röda kontrollampan i luckan tänds för att
bekräfta att kontakthandtaget är låst.
Uppskjuten laddning
Inställningar
► På Energi-pekskärmsmenyn väljer du
sidan Laddning .
►

Ställ in laddningens starttid.
►


T

ryck på OK.
Inställningen sparas i systemet.
Du kan också när som helst programmera
uppskjuten laddning via en smartphone
med MyCitroën-applikationen.
Se motsvarande avsnitt för mer information om
Fjärrfunktioner.
Aktivering
Uppskjuten laddning är endast möjlig
med mode 2 och 3.
► Anslut bilen till önskad laddningsutrustning
efter programmering av uppskjuten laddning.


► Tryck på den här knappen i luckan inom en
minut för att aktivera systemet (bekräftas av
kontrollampan för laddning som tänds i blått).
Urkoppling

Innan du kopplar ur kontakthandtaget från
laddningsuttaget:
► Om bilen är olåst, låser du bilen och låser
sedan upp den igen .
► Om bilen är låst, låser du upp den.

141
Praktisk information
7Du kan också när som helst programmera
uppskjuten laddning via en smartphone
med MyCitroën-applikationen.
Se motsvarande avsnitt för mer information om
Fjärrfunktioner.
Aktivering
Uppskjuten laddning är endast möjlig
med mode 2 och 3.
►

Anslut bilen till önskad laddningsutrustning
efter programmering av uppskjuten laddning.


► Tryck på den här knappen i luckan inom en
minut för att aktivera systemet (bekräftas av
kontrollampan för laddning som tänds i blått).
Urkoppling

Innan du kopplar ur kontakthandtaget från
laddningsuttaget:
►

Om
bilen är olåst, låser du bilen och låser
sedan upp den igen .
►

Om bilen är låst, låser du upp den.
Den röda kontrollampan i luckan släcks för att
bekräfta att kontakthandtaget för laddning är
olåst.
►
T
a bort kontakthandtaget inom 30 sekunder.
Kontrollampan för laddning börjar lysa vitt.
När selektiv dörrlåsning är aktiverad,
tryck två gånger på upplåsningsknappen
för att koppla bort kontakthandtaget för
laddning.
När laddningen är klar slocknar den
gröna kontrollampan för laddning i klaffen
efter cirka 2 minuter.
Laddning vid hemmet, läge 2
Laddningens slutfas bekräftas av att den gröna
kontrollampan CHARGE
på kontrollenheten och
den gröna kontrollampan för laddning lyser med
ett fast sken.
►

Sätt tillbaka skyddskåpan på
kontakthandtaget och stäng laddningsluckan.
►


Koppla loss laddningskabelns kontakt från
vägguttaget.
Snabbare laddning, läge 3
Laddningens slutfas indikeras av
laddningsenheten och den gröna kontrollampans
fasta belysning i luckan.
►

Häng upp kontakthandtaget på
laddningsenheten och stäng laddningsluckan.
Supersnabb laddning, läge 4
Laddningens slutfas indikeras av laddaren och
den gröna kontrollampans fasta belysning i
luckan.
► Du kan också pausa laddningen
genom att trycka på denna knapp i luckan
(endast i mode 4).
►

Häng upp kontakthandtaget på laddaren.
►


Byt ut skyddskåpan på den undre sektionen
och stäng laddnings

luckan, beroende på version.
När laddningskontakthandtaget är
bortkopplat indikerar ett meddelande på
instrumentpanelen att laddningen är klar,
även om laddningskontakthandtaget
kopplades bort innan full laddning avslutades.
Dragkrok
Lastfördelning
► Fördela lasten jämnt över släpvagnen med
de tyngsta föremålen närmast axeln. Kultrycket
ska ligga nära det högsta tillåtna värdet, utan att
det överskrids.
Lufttätheten minskar med höjdnivån, vilket
minskar motorns prestanda. Den maximalt
tillåtna släpvagnsvikten ska minskas med 10
%
för varje extra 1 000 meter över havet.
Använd originalbogseringsutrustning och kablage som är godkänt av CITROËN. Vi
rekommenderar att dessa provas ut av en

142
Praktisk information
CITROËN-auktoriserad verkstad eller en
annan kvalificerad verkstad.
Om de inte monteras av en CITROËN-
auktoriserad verkstad måste dessa
fortfarande monteras efter biltillverkarens
rekommendationer.
Vissa körhjälpfunktioner eller funktioner för
hjälp vid manövrering inaktiveras automatiskt
när en godkänd dragkrok används.
För motsvarande information om körning
med en draganordning monterad
på en släpvagn och förknippad med
Släpvagnsstabilitetshjälp, se motsvarande
avsnitt.
Rätta dig efter den maximala
släpvagnsvikten som visas på din bils
registreringsbevis, på tillverkardekalen samt i
avsnittet Tekniska data i den här handboken.
Om du använder tillbehör anslutna till
draganordningen (t.ex. cykelhållare,
bogserlådor):
–

Följ maximalt tillåtet kultryck.
–


T

ransportera inte fler än tre cyklar.
När du laddar cyklar på en cykelhållaren
över dragkroken ska du placera de tyngsta
cyklarna så nära bilen som möjligt.
Följ den lagstiftning som gäller i det land
där du befinner dig.
Elmotor
Ett elektriskt fordon kan under
inga omständigheter utrustas med en
bogseringsanordning.
Det är därför inte möjligt att bogsera en
släpvagn eller husvagn.

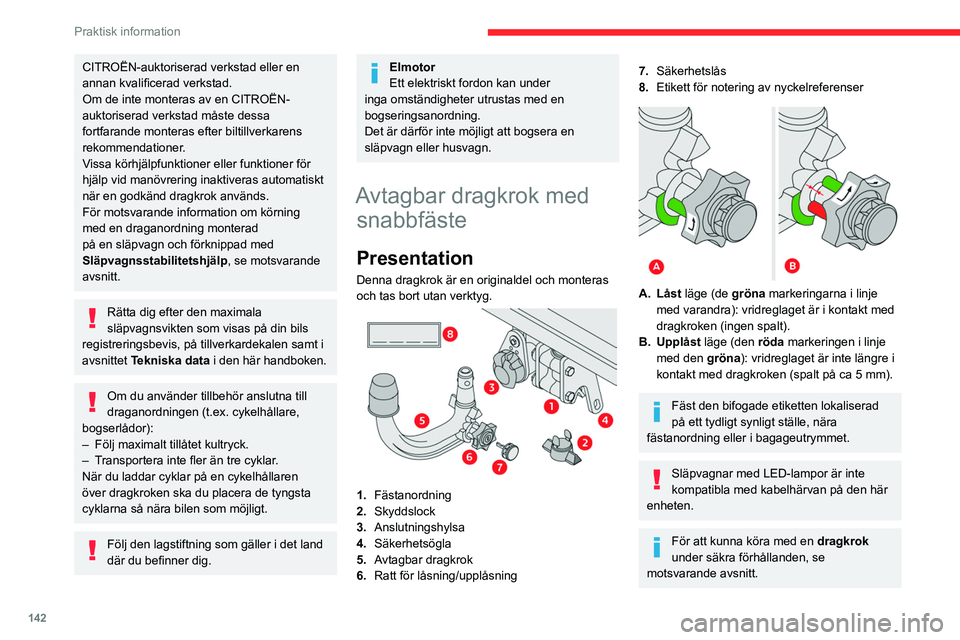

Avtagbar dragkrok med snabbfäste
Presentation
Denna dragkrok är en originaldel och monteras
och tas bort utan verktyg.


1. Fästanordning
2. Skyddslock
3. Anslutningshylsa
4. Säkerhetsögla
5. Avtagbar dragkrok
6. Ratt för låsning/upplåsning
7.Säkerhetslås
8. Etikett för notering av nyckelreferenser


A. Låst läge (de gröna markeringarna i linje
med varandra): vridreglaget är i kontakt med
dragkroken (ingen spalt).
B. Upplåst läge (den röda markeringen i linje
med den gröna): vridreglaget är inte längre i
kontakt med dragkroken (spalt på ca 5 mm).
Fäst den bifogade etiketten lokaliserad
på ett tydligt synligt ställe, nära
fästanordning eller i bagageutrymmet.
Släpvagnar med LED-lampor är inte
kompatibla med kabelhärvan på den här
enheten.
För att kunna köra med en dragkrok
under säkra förhållanden, se
motsvarande avsnitt.
Före användning
Försäkra dig om att draganordningen
är korrekt monterad genom att kontrollera
följande punkter:
– den gröna markeringen på ratten är
inpassad med den gröna markeringen på
dragkroken.
– ratten är i kontakt med dragkroken (position
A).
– säkerhetsnyckelhålets lock är stängt och
nyckeln uttagen, ratten går inte längre att
manövrera.
– dragkroken får inte kunna röra på sig i sin
fästanordning, testa genom att försöka skaka
på den med handen.
Om draganordningen inte är låst kan
släpvagnen komma att lossna – risk för
olycka!
Under användning
Lås aldrig upp anordningen så länge
draganordningen eller släpvagnen är
monterad på kulan.
Överskrid aldrig bilens högsta tillåtna tågvikt.
Följ alltid den maximalt tillåtna lasten för
dragkroken: om denna överskrids kan
enheten lossna från fordonet – risk för olycka!
Kontrollera strålkastarnas höjdjustering och
att lamporna på släpvagnen fungerar korrekt
innan du kör.
Se motsvarande avsnitt för mer information
om höjdjustering av strålkastare.

143
Praktisk information
7Före användning
Försäkra dig om att draganordningen
är korrekt monterad genom att kontrollera
följande punkter:
–

den gröna markeringen på ratten är
inpassad med den gröna markeringen på
dragkroken.
–


ratten är i kontakt med dragkroken (position
A

).
–

säkerhetsnyckelhålets lock är stängt och
nyckeln uttagen, ratten går inte längre att
manövrera.
–


dragkroken får inte kunna röra på sig i sin
fästanordning, testa genom att försöka skaka
på den med handen.
Om draganordningen inte är låst kan
släpvagnen komma att lossna – risk för
olycka!
Under användning
Lås aldrig upp anordningen så länge
draganordningen eller släpvagnen är
monterad på kulan.
Överskrid aldrig bilens högsta tillåtna tågvikt.
Följ alltid den maximalt tillåtna lasten för
dragkroken: om denna överskrids kan
enheten lossna från fordonet – risk för olycka!
Kontrollera strålkastarnas höjdjustering och
att lamporna på släpvagnen fungerar korrekt
innan du kör.
Se motsvarande avsnitt för mer information
om höjdjustering av strålkastare.
Efter användning
Vid körning utan släpvagn eller
lastanordning, ta bort dragkedjan och sätt in
skyddspluggen i fästanordningen för att ge
en tydlig sikt över nummerplåten och/eller
belysningen.
Montering av
draganordningen


► Ta bort skyddslocket 2 under bakre
stötfångaren från fästanordningen 1.
►

För in änden på draganordningen 5

i
fästanordningen 1 och tryck draganordningen
uppåt. Den kommer automatiskt att låsa sig på
rätt sätt.


► Ratten 6 roteras ett kvarts varv moturs, akta
händerna!


► Kontrollera att mekanismen har låst på rätt
sätt (läge A).
►

Stäng låset
7 med nyckeln.
►

Dra ur nyckeln. Nyckeln går inte att ta ur
medan låset är öppet.
►


Snäpp fast skyddet på låset.

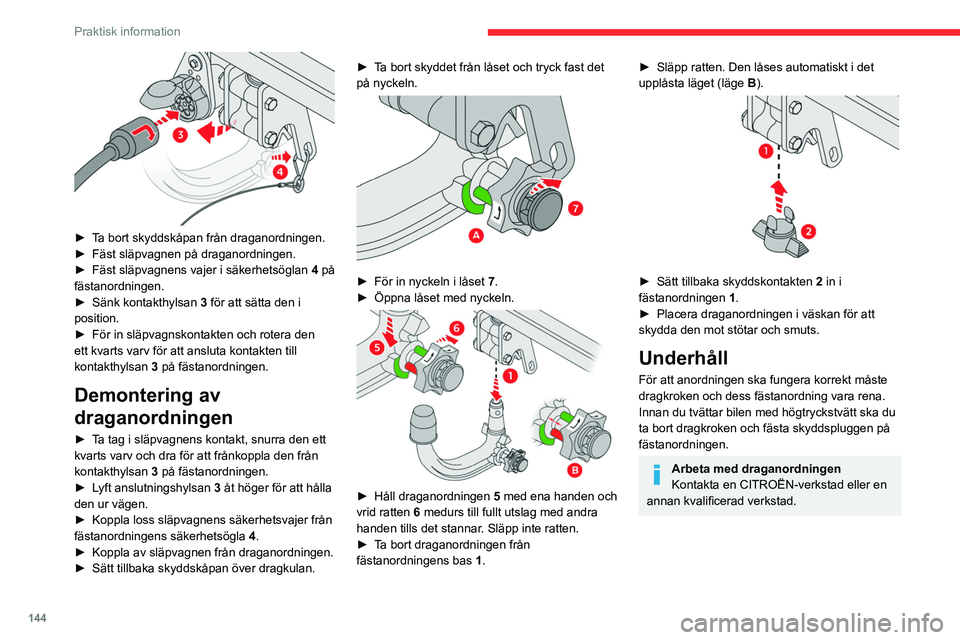

144
Praktisk information

► Ta bort skyddskåpan från draganordningen.
► Fäst släpvagnen på draganordningen.
►

Fäst släpvagnens vajer i säkerhetsöglan 4

på
fästanordningen.
►

Sänk kontakthylsan 3

för att sätta den i
position.
►

För in släpvagnskontakten och rotera den
ett kvarts varv för att ansluta kontakten till
kontakthylsan 3

på fästanordningen.
Demontering av
draganordningen
► Ta tag i släpvagnens kontakt, snurra den ett
kvarts varv och dra för att frånkoppla den från
kontakthylsan 3 på fästanordningen.
►

L
yft anslutningshylsan 3 åt höger för att hålla
den ur vägen.
►

Koppla loss släpvagnens säkerhetsvajer från
fästanordningens säkerhetsögla 4

.
►

Koppla av släpvagnen från draganordningen.
►


Sätt tillbaka skyddskåpan över dragkulan. ►


T
a bort skyddet från låset och tryck fast det
på nyckeln.


► För in nyckeln i låset 7 .
► Öppna låset med nyckeln.

► Håll draganordningen 5 med ena handen och
vrid ratten 6 medurs till fullt utslag med andra
handen tills det stannar. Släpp inte ratten.
►

T
a bort draganordningen från
fästanordningens bas 1.
► Släpp ratten. Den låses automatiskt i det
upplåsta läget (läge B
).


► Sätt tillbaka skyddskontakten 2 in i
fästanordningen 1 .
►

Placera draganordningen i väskan för att
skydda den mot stötar och smuts.
Underhåll
För att anordningen ska fungera korrekt måste
dragkroken och dess fästanordning vara rena.
Innan du tvättar bilen med högtryckstvätt ska du
ta bort dragkroken och fästa skyddspluggen på
fästanordningen.
Arbeta med draganordningen
Kontakta en CITROËN-verkstad eller en
annan kvalificerad verkstad.
Lastbågar
Som en säkerhetsåtgärd och för att
undvika skador på taket är det viktigt att
använda tvärgående takräcken som är
godkända för ditt fordon.
Följ bruksanvisningen som tillhandahålls
tillsammans med lasthållarna som anger hur
de ska monteras och under vilka förhållanden
de kan användas.
Maximal last fördelad tvärs över
lastbågarna för en lasthöjd som inte får
överstiga 40 cm (förutom för cykelhållare): 80
kg.
Eftersom värdet kan ändras, kontrollera den
maximala lastvikten som anges i manualen
som medföljer lastbågarna.
Om höjden överstiger 40 cm bör bilens
hastighet anpassas till vägens profil för
att inte skada lastbågarna och fästena på
biltaket.
Ta reda på lagstiftningen i landet och följ
bestämmelserna om transport av föremål som
är längre än bilen.
Rekommendationer
Fördela lasten jämnt och undvik
överbelastning på någon av sidorna.
Lägg den tyngsta lasten så nära taket som
möjligt.
Säkra lasten ordentligt.

145
Praktisk information
7Lastbågar
Som en säkerhetsåtgärd och för att
undvika skador på taket är det viktigt att
använda tvärgående takräcken som är
godkända för ditt fordon.
Följ bruksanvisningen som tillhandahålls
tillsammans med lasthållarna som anger hur
de ska monteras och under vilka förhållanden
de kan användas.
Maximal last fördelad tvärs över
lastbågarna för en lasthöjd som inte får
överstiga 40 cm (förutom för cykelhållare): 80
kg.
Eftersom värdet kan ändras, kontrollera den
maximala lastvikten som anges i manualen
som medföljer lastbågarna.
Om höjden överstiger 40
cm bör bilens
hastighet anpassas till vägens profil för
att inte skada lastbågarna och fästena på
biltaket.
Ta reda på lagstiftningen i landet och följ
bestämmelserna om transport av föremål som
är längre än bilen.
Rekommendationer
Fördela lasten jämnt och undvik
överbelastning på någon av sidorna.
Lägg den tyngsta lasten så nära taket som
möjligt.
Säkra lasten ordentligt.
Kör mjukt. Känsligheten för sidovindar ökar
och bilens stabilitet kan påverkas.
Kontrollera regelbundet lastbågarnas
säkerhet och åtdragning, åtminstone före
varje färd.
Ta bort lastbågarna så snart transporten är
avslutad.
Panoramaglastak
Kontrollera att lasten inte befinner sig
under lasthållarna så att den stör soltakets
rörelser. Risk för att det skadas!
Montering direkt på taket

Du får bara sätta fast tvärgående lasthållare på
de fyra fästena på takets ram. Fästpunkterna
döljs av dörrarna när dörrarna är stängda.
Fästena på taket har stift som måste sättas in i
varje fästpunkt.
Snökedjor
Använd snökedjor vid vinterförhållanden för
bättre väggrepp och styrbarhet vid inbromsning.
Snökedjor får endast monteras på
framhjulen. De får inte monteras på
nödreservhjul.
Följ gällande lagstiftning i ditt land om
användning av snökedjor och högsta
tillåtna hastigheter.
Använd endast kedjor som är utformade för att monteras på den typ av hjul som din bil är
utrustad med:
Originaldäckens dimensioner Kedjetyp
215/65 R16 Polaire XP9 120 (9 mm)
215/60 R17 Polaire XP9 120 (9 mm)
195/60 R18 Polaire PSS 112 (10 mm)
Vänd dig till en auktoriserad verkstad eller en
annan kvalificerad verkstad för mer information
om snökedjor.
Monteringstips
► För att montera snökedjorna under resan ska
du stanna bilen på plan mark vid sidan av vägen.

146
Praktisk information
► Dra åt parkeringsbromsen och placera
eventuellt kilar under hjulen för att hindra bilen
från att glida.
►

Montera snökedjorna enligt tillverkarens
instruktioner

.
►

Börja köra försiktigt och kör en kort stund,
utan att överskrida 50 km/tim.
►


Stanna bilen och kontrollera att kedjorna är
korrekt sträckta.
Vi rekommenderar dig att träna på att
montera snökedjorna före du ger dig av,
på plan och torr mark.
Undvik att köra med snökedjor på vägar
som har rensats från snö för att undvika
att skada fordonets däck och vägytan. Om
fordonet är utrustat med legeringshjul,
kontrollera att ingen del av kedjan eller dess
fästen är i kontakt med hjulkanten.
Energisparläge
Detta system styr varaktigheten av vissa
funktioner för att bibehålla en nödvändig
laddningsnivå i batteriet då tändningen är
avslagen.
Efter att motorn stängts av kan du fortfarande,
under en sammanlagd tid om högst cirka 30
minuter, använda funktioner som t.ex. bilradio-
och telematiksystemet, strålkastare, halvljusen
eller taklamporna.
Att välja läget
Ett bekräftande meddelande visas när
energisparläget är applicerat, och de aktiva
funktionerna placeras i vänteläge.
Om ett telefonsamtal pågår vid tillfället
kommer detta att upprätthållas i cirka 10
minuter via ljudsystemets handsfree-system.
Stänga av läget
Funktionerna återaktiveras automatiskt nästa
gång bilen används.
För att återställa användningen av funktionerna
omgående, startar du motorn och låter den vara
i gång:
–

Mindre än 10 minuter
, för att kunna använda
utrustningen i cirka 5 minuter.
–

Mer än 10 minuter
, för att kunna använda
utrustningen i cirka 30 minuter.
Starta motorn och låt den vara igång enligt den
specifierade beskrivningen för att garantera att
batteriet har tillräcklig mycket laddning.
Undvik att starta om motorn upprepade gånger,
för att ladda upp batteriet igen.
Det går inte att starta motorn med ett
urladdat batteri.
För mer information om 12 V-batteri/
tillbehörsbatteri/, se motsvarande avsnitt.
Avlastningsfunktion
Detta system styr användningen av vissa
funktioner i förhållande till laddningsnivån i
batteriet.
När bilen körs kopplas vissa funktioner bort vid
behov, t ex luftkonditionering och uppvärmning
av bakruta.
De bortkopplade funktionerna kopplas
automatiskt in igen så fort situationen tillåter
detta.
Motorhuv
Stop & Start
Slå av tändningen före eventuella
ingrepp under motorhuven för att undvika
alla risker för skador som kan uppstå vid en
automatisk övergång till START-läget.
Elmotor
Se till att föremål eller kläder inte fastnar
i kylarfläkten eller i vissa rörliga komponenter
- risk för strypning eller allvarlig skada!
Innan något arbete utförs under motorhuven
måste du stänga av tändningen, kontrollera
att READY kontrollampan är släckt
på instrumentpanelen och koppla bort
kontakthandtaget för laddning om det är
inkopplat.
Placeringen av det invändiga reglaget
förhindrar att motorhuven öppnas så
länge vänster framdörr är stängd.
Var försiktig när du hanterar det
utvändiga reglaget och motorhuvsstöttan
om motorn är varm (risk för brännskada) och
använd det skyddade området.
Var försiktig så att du inte stöter till
öppningsreglaget när motorhuven är öppen.
Öppna inte motorhuven om det blåser kraftigt.
Kylning av frånslagen motor
Motorns kylfläkt kan slås på när
motorn har stängts av.
Se till att föremål eller kläder inte fastnar i
motorfläkten.
Öppning
► Öppna vänstra framdörren.

147
Praktisk information
7kontakthandtaget för laddning om det är
inkopplat.
Placeringen av det invändiga reglaget
förhindrar att motorhuven öppnas så
länge vänster framdörr är stängd.
Var försiktig när du hanterar det
utvändiga reglaget och motorhuvsstöttan
om motorn är varm (risk för brännskada) och
använd det skyddade området.
Var försiktig så att du inte stöter till
öppningsreglaget när motorhuven är öppen.
Öppna inte motorhuven om det blåser kraftigt.
Kylning av frånslagen motor
Motorns kylfläkt kan slås på när
motorn har stängts av.
Se till att föremål eller kläder inte fastnar i
motorfläkten.
Öppning
► Öppna vänstra framdörren.




► Dra det inre handtaget nedtill i dörramen mot
dig.


► Lyft reglaget och lyft upp motorhuven.
► T a loss stödet ur sitt fäste och placera den i
stödpunkten, så att motorhuven hålls öppen.
Stänger
► Håll motorhuven och dra ut stödet ur
stödplatsen.
►

T
ryck fast stödet i sitt fäste.
►

Sänk ned motorhuven och släpp den i slutet
av rörelsen.
► Dra i motorhuven för att kontrollera att den är
låst korrekt.
På grund av den elektriska utrustning
som finns under motorhuven
rekommenderar vi dig starkt att i möjligaste
mån undvika att utsätta det för vatten (regn,
tvättning etc.) .
Under motorhuven
Motorn som visas här utgör enbart ett exempel i
illustrativt syfte.
Placeringen av följande delar kan variera:
–

Luftfilter
.
–
Oljemätsticka.
–

Motorolja påfyllningslock.
Bensinmotor

148
Praktisk information
Dieselmotor

1.Behållare för spolarvätska
2. Behållare för kylarvätska
3. Behållare för bromsvätska
4. Batteri / säkringar
5. Separat jordpunkt (-)
6. Säkringsbox
7. Luftfilter
8. Motorolja påfyllningslock
9. Oljemätsticka
Dieselbränslesystem
Detta system är under mycket högt tryck.
Alla ingrepp får endast utföras av en
CITROËN-verkstad eller en annan
kvalificerad verkstad.
Elmotor

1. Behållare för spolarvätska
2. Behållare för kylarvätska (enbart nivå)
3. Behållare för bromsvätska
4. Batteri / säkringar
5. Separat jordpunkt (-)
6. Säkringsbox
7. 400
V elektrisk krets
8. Nödströmbrytare för nödstjänster och
underhållstekniker
Se motsvarande avsnitt för mer information om
Laddningssystem (elektriskt).
Kontroll av nivåer
Kontrollera alla följande nivåer regelbundet i
enlighet med biltillverkarens serviceschema. Fyll
på vid behov om inget annat anges.
Om någon nivå har sjunkit märkbart bör du
låta motsvarande system kontrolleras av en
CITROËN-verkstad eller en annan kvalificerad
verkstad.
Vätskan måste motsvara tillverkarens
krav och fordonets motor.
Vid ingrepp under motorhuven bör du
vara försiktig eftersom vissa delar av
motorn kan vara ytterst varma (risk för
brännskada) och kylfläkten kan starta när
som helst (även med tändningen frånslagen).
Spillolja m.m.
Låt aldrig spillolja eller andra vätskor
vara i långvarig kontakt med huden.
Dessa vätskor är ofta skadliga för hälsan eller
mycket frätande.
Häll aldrig ut spillolja eller broms-,
kopplings- eller kylarvätska i avlopp
eller på marken.
Töm gammal olja i en av för det ändamålet
avsedda behållarna som du hittar hos
en CITROËN-verkstad eller en annan
kvalificerad verkstad.
Motorolja
Nivån kontrolleras när motorn varit
avstängd i minst 30 minuter och bilen
befinner sig på platt mark, antingen med
oljenivåindikatorn på instrumentpanelen när
tändningen är påslagen (för fordon utrustade
med elmätare) eller med användning av
mätstickan.
Det är normalt att fylla på olja mellan
två servicetillfällen (eller oljebyten). Vi
rekommenderar att du kontrollerar nivån och
fyller på vid behov efter var 5 000:e km.
För att bibehålla tillförlitligheten i motor
och avgasrening ska aldrig tillsatser
användas i motoroljan.
Kontroll med oljemätstickan
För lokaliseringen av mätstickan, se illustrationen
av motsvarande motorrum.
► Ta tag i mätstickans färgade handtag och dra
ut den helt.
► Torka av mätstickans ände med en ren och
ludd fri trasa.


► Sätt tillbaka mätstickan hela vägen och dra ut
den igen för att kontrollera oljenivån visuellt: en
korrekt nivå ligger mellan märkningarna A (max)
och B (min).
Starta aldrig motorn om nivån är:
– över märke A: kontakta en CITROËN-
återförsäljare eller en annan kvalificerad
verkstad.
