129
Körning
6Använd inte funktionen om någon av följande modifikationer har utförts på
bilen:
–

När du fraktar ett föremål som sticker ut
utanför bilen (stege på taket, cykelhållare
baktill etc.).
–


Med en icke godkänd dragkrok på plats.
–


V

id körning med snökedjor.
–

V

id körning med provisoriskt reservhjul.
–

När de monterade hjulen skiljer sig
storleksmässigt från de ursprungliga.
–


Efter modifiering av en eller flera
stötfångare (extraskydd).
–


Om sensorerna har reparerats utanför
CITROËN-verkstadsnätverket.
–


Med sensorer som inte är godkända för
bilen.
Funktionsfel
När funktionen inte är aktiverad blinkar
den här kontrollampan tillfälligt och en
ljudsignal indikerar ett systemfel.
Om funktionsfelet uppstår när systemet används
tänds varningslampan.
Om funktionsfel med
parkeringssensorerna uppstår under
användning, vilket indikeras genom att denna
varningslampa tänds och ett meddelande visas,
inaktiveras funktionen.
Vid funktionsfel ska du låta en CITROËN-
auktoriserad verkstad eller en annan kvalificerad
verkstad kontrollera systemet.
Vid ett funktionsfel med servostyrningen
tänds denna varningslampa på
instrumentpanelen och ett varningsmeddelande
visas.
Stoppa bilen så fort du kan på ett säkert sätt.
Vänd dig till en CITROËN-auktoriserad verkstad
eller en annan kvalificerad verkstad.

föredrar

Bränslekompatibilitet
Bensinbränslen som överensstämmer med
EN228-standarden och som innehåller upp till 5
% respektive 10 % etanol.

Dieselbränslen som uppfyller kraven i EN590,
EN16734 och EN16709 och som innehåller
upp till 7%, 10%, 20% respektive 30%
fettsyrametylester. Användning av B20- eller
B30-bränslen, även vid få tillfällen, medför
särskilda underhållsförhållanden som kallas
”Allvarliga förhållanden”.

Paraffindieselbränsle som överensstämmer med
EN15940-standarden.
Användning av alla andra typer av (bio)bränslen (vegetabiliska eller animaliska
oljor, ...) i ren eller utspädd form är strängt
förbjudet (risk för skador i motorn och
bränslesystemet).
De enda bränsletillsatser som är
godkända för användning är de som
uppfyller standard B715001 (bensin) eller
B715000 (diesel).
MED TOTAL QUARTZ MOTOROLJA
TANKA
FÖRTROENDE
I mer \344n 50 \345r har T
samma grundv\344rden: perfektion, kreativitet och
tekniska innovationer.
Det \344r i samma anda som T
sortiment av T
\344r optimerade f\366r motorerna i CITRO\313N-fordon,
och som g\366r dem \344nnu mer br\344nslesn\345la och
milj\366v\344nliga.
T
tillf\366rlitlighet och prestanda under extrema
f\366rh\345llanden i motorsportsammanhang.
Välj TOTAL QUARTZ smörjmedel när du
servar ditt fordon. De blir din försäkring för
en optimal motorlivslängd och prestanda.

131
Praktisk information
7Bränslekompatibilitet
Bensinbränslen som överensstämmer med
EN228-standarden och som innehåller upp till 5
% respektive 10 % etanol.

Dieselbränslen som uppfyller kraven i EN590,
EN16734 och EN16709 och som innehåller
upp till 7%, 10%, 20% respektive 30%
fettsyrametylester. Användning av B20- eller
B30-bränslen, även vid få tillfällen, medför
särskilda underhållsförhållanden som kallas
”Allvarliga förhållanden”.

Paraffindieselbränsle som överensstämmer med
EN15940-standarden.
Användning av alla andra typer av (bio)bränslen (vegetabiliska eller animaliska
oljor, ...) i ren eller utspädd form är strängt
förbjudet (risk för skador i motorn och
bränslesystemet).
De enda bränsletillsatser som är
godkända för användning är de som
uppfyller standard B715001 (bensin) eller
B715000 (diesel).
Diesel vid låg temperatur
Vid temperaturer under 0 °C bildas paraffin
i sommardiesel, vilket kan medföra att
motorn fungerar felaktigt. Under dessa
temperaturförhållanden ska du tanka vinterdiesel
och fylla upp mer än hälften av tanken.
V
id temperaturer under -15 °C bör du parkera
bilen i ett uppvärmt garage för att undvika
startproblem.
Utlandsresor
Vissa bränslen kan skada motorn i din bil.
I vissa länder kan det vara nödvändigt att
använda en speciell typ av bränsle (specifikt
oktantal, specifik kommersiell beteckning
etc.) för att säkerställa att motorn fungerar
normalt.
Kontakta återförsäljaren för ytterligare
information.
Påfyllning
Tankvolym: cirka 50 liter.
Reservnivå: cirka 6 liter.
Låg bränslenivå
När den låga bränslenivån nås tänds
denna varningslampa på
instrumentpanelen, åtföljd av visning av ett
meddelande och en ljudsignal. När den tänds
första gången återstår cirka 6 liter bränsle.
Tills tillräckligt med bränsle tillsätts visas denna
varningslampa varje gång tändningen slås
på, åtföljd av meddelandet och ljudsignalen.
Vid körning upprepas detta meddelande och
ljudsignal med ökande frekvens när bränslenivån
sjunker mot 0.
Du måste snarast tanka bilen för att undvika
bränslestopp.
Se motsvarande avsnitt för mer information om
Bränslestopp (Diesel).
En liten pil vid varningslampan indikerar
på vilken sida av fordonet
bränslepåfyllningsklaffen är placerad.
Stop & Start
Tanka aldrig bilen när motorn står i
STOP-läget. Stäng alltid av tändningen med
knappen.
Tanka
Du måste tanka minst 5 liter för att påfyllningen
ska registreras av bränslemätaren.
När tanklocket öppnas kan det höras ett ljud när
luft sugs in i tanken. Undertrycket är normalt och
beror på tätheten i bränslesystemet.
Påfyllningsprocedur:
►

Stäng alltid av motorn.

132
Praktisk information

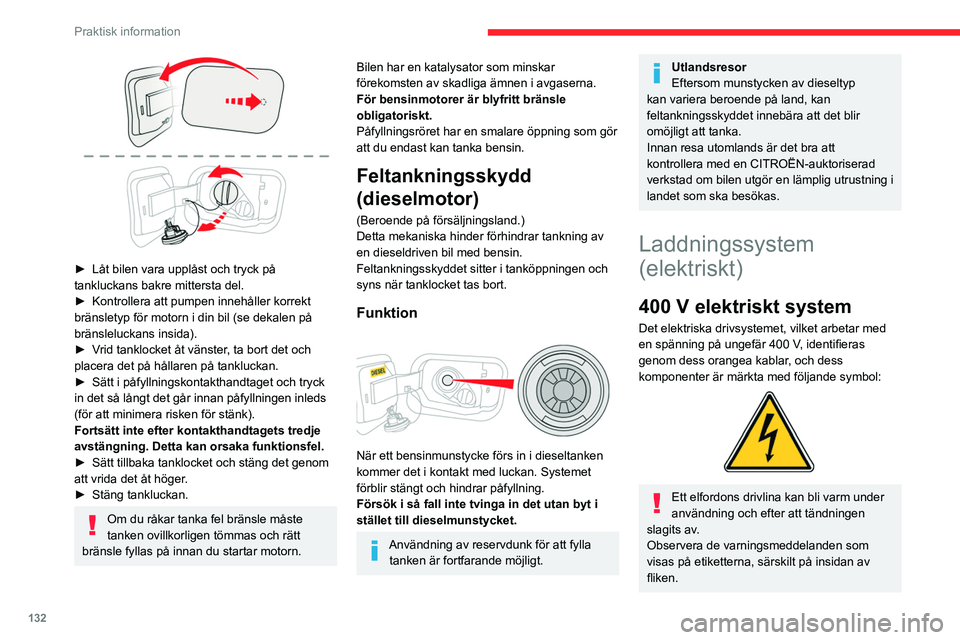

► Låt bilen vara upplåst och tryck på
tankluckans bakre mittersta del.
►

Kontrollera att pumpen innehåller korrekt
bränsletyp för motorn i din bil (se dekalen på
bränsleluckans insida).
►


V
rid tanklocket åt vänster, ta bort det och
placera det på hållaren på tankluckan.
►

Sätt i påfyllningskontakthandtaget och tryck
in det så långt det går innan påfyllningen inleds
(för att minimera risken för stänk).
Fortsätt inte efter kontakthandtagets tredje
avstängning. Detta kan orsaka funktionsfel.
►


Sätt tillbaka tanklocket och stäng det genom
att vrida det åt höger

.
►

Stäng tankluckan.
Om du råkar tanka fel bränsle måste
tanken ovillkorligen tömmas och rätt
bränsle fyllas på innan du startar motorn.
Bilen har en katalysator som minskar
förekomsten av skadliga ämnen i avgaserna.
För bensinmotorer är blyfritt bränsle
obligatoriskt.
Påfyllningsröret har en smalare öppning som gör
att du endast kan tanka bensin.
Feltankningsskydd
(dieselmotor)
(Beroende på försäljningsland.)
Detta mekaniska hinder förhindrar tankning av
en dieseldriven bil med bensin.
Feltankningsskyddet sitter i tanköppningen och
syns när tanklocket tas bort.
Funktion

När ett bensinmunstycke förs in i dieseltanken
kommer det i kontakt med luckan. Systemet
förblir stängt och hindrar påfyllning.
Försök i så fall inte tvinga in det utan byt i
stället till dieselmunstycket.
Användning av reservdunk för att fylla tanken är fortfarande möjligt.
Utlandsresor
Eftersom munstycken av dieseltyp
kan variera beroende på land, kan
feltankningsskyddet innebära att det blir
omöjligt att tanka.
Innan resa utomlands är det bra att
kontrollera med en CITROËN-auktoriserad
verkstad om bilen utgör en lämplig utrustning i
landet som ska besökas.
Laddningssystem
(elektriskt)
400 V elektriskt system
Det elektriska drivsystemet, vilket arbetar med
en spänning på ungefär 400 V, identifieras
genom dess orangea kablar, och dess
komponenter är märkta med följande symbol:


Ett elfordons drivlina kan bli varm under
användning och efter att tändningen
slagits av.
Observera de varningsmeddelanden som
visas på etiketterna, särskilt på insidan av
fliken.
Allt arbete på eller modifieringar av fordonets
elsystem (inklusive traktionsbatteri, kontakter,
orangea kablar och andra komponenter
som är synliga från insidan eller utsidan)
är strängt förbjuden – risk för allvarliga
brännskador eller potentiellt dödlig elektrisk
stöt (kortslutning/elektrisk stöt)!
Om ett problem uppstår ska du alltid vända
dig till en CITROËN-auktoriserad verkstad
eller en annan kvalificerad verkstad.


Den här etiketten är endast avsedd att
användas av brandmän och vid underhåll
av bilen.
Ingen annan person får röra enheten som
visas på den här etiketten.
Vid en olycka eller påverkan på
fordonets underrede
I dessa situationer kan den elektriska kretsen
eller drivbatteriet skadas allvarligt.
Stanna bilen så fort du kan på ett säkert sätt
och slå av tändningen.

133
Praktisk information

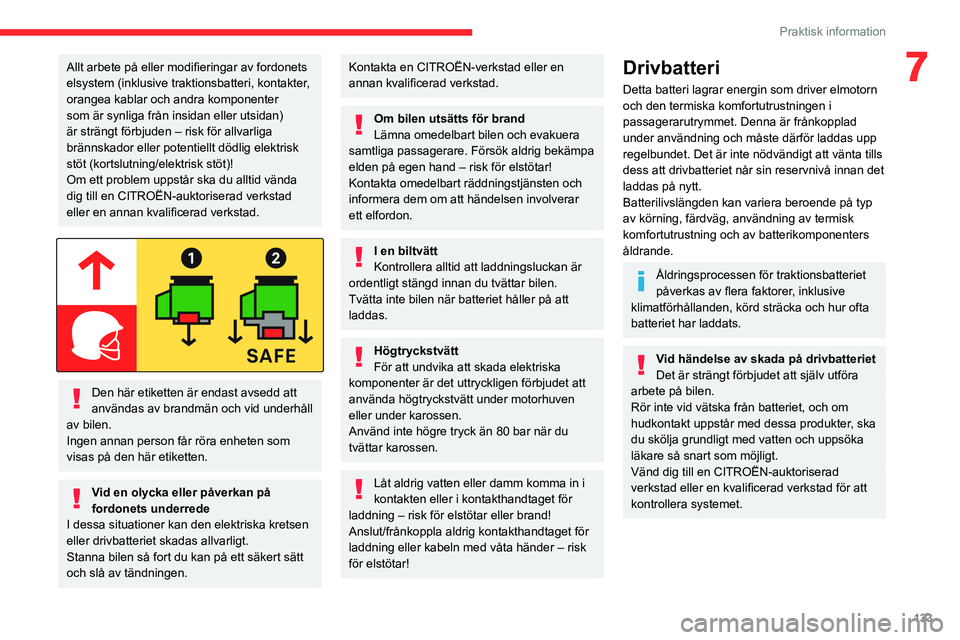

7Allt arbete på eller modifieringar av fordonets
elsystem (inklusive traktionsbatteri, kontakter,
orangea kablar och andra komponenter
som är synliga från insidan eller utsidan)
är strängt förbjuden – risk för allvarliga
brännskador eller potentiellt dödlig elektrisk
stöt (kortslutning/elektrisk stöt)!
Om ett problem uppstår ska du alltid vända
dig till en CITROËN-auktoriserad verkstad
eller en annan kvalificerad verkstad.


Den här etiketten är endast avsedd att
användas av brandmän och vid underhåll
av bilen.
Ingen annan person får röra enheten som
visas på den här etiketten.
Vid en olycka eller påverkan på
fordonets underrede
I dessa situationer kan den elektriska kretsen
eller drivbatteriet skadas allvarligt.
Stanna bilen så fort du kan på ett säkert sätt
och slå av tändningen.
Kontakta en CITROËN-verkstad eller en
annan kvalificerad verkstad.
Om bilen utsätts för brand
Lämna omedelbart bilen och evakuera
samtliga passagerare. Försök aldrig bekämpa
elden på egen hand – risk för elstötar!
Kontakta omedelbart räddningstjänsten och
informera dem om att händelsen involverar
ett elfordon.
I en biltvätt
Kontrollera alltid att laddningsluckan är
ordentligt stängd innan du tvättar bilen.
Tvätta inte bilen när batteriet håller på att
laddas.
Högtryckstvätt
För att undvika att skada elektriska
komponenter är det uttryckligen förbjudet att
använda högtryckstvätt under motorhuven
eller under karossen.
Använd inte högre tryck än 80 bar när du
tvättar karossen.
Låt aldrig vatten eller damm komma in i
kontakten eller i kontakthandtaget för
laddning – risk för elstötar eller brand!
Anslut/frånkoppla aldrig kontakthandtaget för
laddning eller kabeln med våta händer – risk
för elstötar!
Drivbatteri
Detta batteri lagrar energin som driver elmotorn
och den termiska komfortutrustningen i
passagerarutrymmet. Denna är frånkopplad
under användning och måste därför laddas upp
regelbundet. Det är inte nödvändigt att vänta tills
dess att drivbatteriet når sin reservnivå innan det
laddas på nytt.
Batterilivslängden kan variera beroende på typ
av körning, färdväg, användning av termisk
komfortutrustning och av batterikomponenters
åldrande.
Åldringsprocessen för traktionsbatteriet
påverkas av flera faktorer, inklusive
klimatförhållanden, körd sträcka och hur ofta
batteriet har laddats.
Vid händelse av skada på drivbatteriet
Det är strängt förbjudet att själv utföra
arbete på bilen.
Rör inte vid vätska från batteriet, och om
hudkontakt uppstår med dessa produkter, ska
du skölja grundligt med vatten och uppsöka
läkare så snart som möjligt.
Vänd dig till en CITROËN-auktoriserad
verkstad eller en kvalificerad verkstad för att
kontrollera systemet.

134
Praktisk information

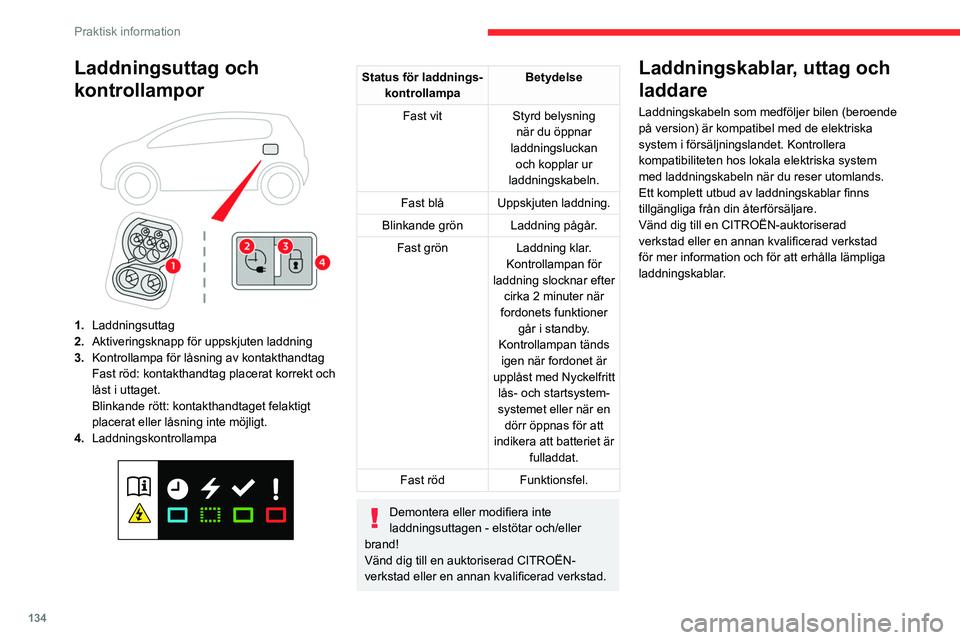

Laddningsuttag och
kontrollampor


1.Laddningsuttag
2. Aktiveringsknapp för uppskjuten laddning
3. Kontrollampa för låsning av kontakthandtag
Fast röd: kontakthandtag placerat korrekt och
låst i uttaget.
Blinkande rött: kontakthandtaget felaktigt
placerat eller låsning inte möjligt.
4. Laddningskontrollampa


Status för laddnings-
kontrollampa Betydelse
Fast vit Styrd belysning
när du öppnar
laddningsluckan och kopplar ur
laddningskabeln.
Fast blå Uppskjuten laddning.
Blinkande grön Laddning pågår. Fast grön Laddning klar.
Kontrollampan för
laddning slocknar efter cirka 2 minuter när
fordonets funktioner går i standby.
Kontrollampan tänds igen när fordonet är
upplåst med Nyckelfritt lås- och startsystem-
systemet eller när en dörr öppnas för att
indikera att batteriet är fulladdat.
Fast röd Funktionsfel.
Demontera eller modifiera inte
laddningsuttagen - elstötar och/eller
brand!
Vänd dig till en auktoriserad CITROËN-
verkstad eller en annan kvalificerad verkstad.
Laddningskablar, uttag och
laddare
Laddningskabeln som medföljer bilen (beroende
på version) är kompatibel med de elektriska
system i försäljningslandet. Kontrollera
kompatibiliteten hos lokala elektriska system
med laddningskabeln när du reser utomlands.
Ett komplett utbud av laddningskablar finns
tillgängliga från din återförsäljare.
Vänd dig till en CITROËN-auktoriserad
verkstad eller en annan kvalificerad verkstad
för mer information och för att erhålla lämpliga
laddningskablar.
Standardladdning, mode 2
Vägguttag
(laddning vid hemmet – växelström (AC))


Läge 2 med en standardhylsa A: 8 A maximal
laddningsström.


Läge 2 med en Green’Up-hylsa B: 16 A
maximal laddningsström.
Om du vill ha den här typen av hylsa
installerad ska du ringa en professionell installatör.
Specifik kabel för laddning vid hemmet - mode 2 (AC)

135
Praktisk information

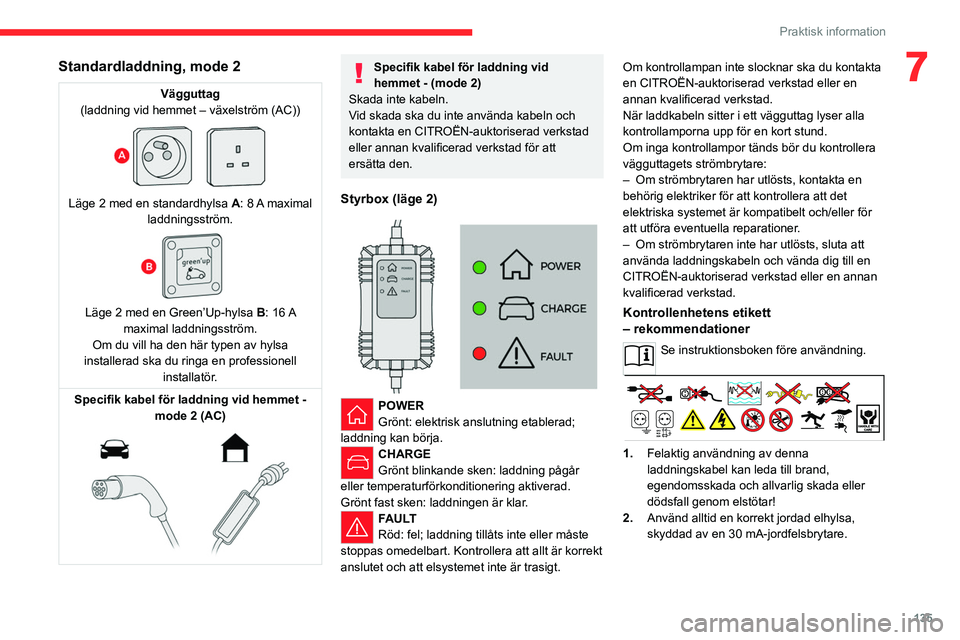

7Standardladdning, mode 2
Vägguttag
(laddning vid hemmet – växelström (AC))


Läge 2 med en standardhylsa A: 8 A maximal
laddningsström.


Läge 2 med en Green’Up-hylsa B: 16 A
maximal laddningsström.
Om du vill ha den här typen av hylsa
installerad ska du ringa en professionell installatör.
Specifik kabel för laddning vid hemmet - mode 2 (AC)


Specifik kabel för laddning vid
hemmet - (mode 2)
Skada inte kabeln.
Vid skada ska du inte använda kabeln och
kontakta en CITROËN-auktoriserad verkstad
eller annan kvalificerad verkstad för att
ersätta den.
Styrbox (läge 2)


POWER
Grönt: elektrisk anslutning etablerad;
laddning kan börja.
CHARGE
Grönt blinkande sken: laddning pågår
eller temperaturförkonditionering aktiverad.
Grönt fast sken: laddningen är klar.
FAULT
Röd: fel; laddning tillåts inte eller måste
stoppas omedelbart. Kontrollera att allt är korrekt
anslutet och att elsystemet inte är trasigt. Om kontrollampan inte slocknar ska du kontakta
en CITROËN-auktoriserad verkstad eller en
annan kvalificerad verkstad.
När laddkabeln sitter i ett vägguttag lyser alla
kontrollamporna upp för en kort stund.
Om inga kontrollampor tänds bör du kontrollera
vägguttagets strömbrytare:
–

Om strömbrytaren har utlösts, kontakta en
behörig elektriker för att kontrollera att det
elektriska systemet är kompatibelt och/eller för
att utföra eventuella reparationer
.
–
Om strömbrytaren inte har utlösts, sluta att
använda laddningskabeln och vända dig till en
CITROËN-auktoriserad verkstad eller en annan
kvalificerad verkstad.
Kontrollenhetens etikett
– rekommendationer
Se instruktionsboken före användning.
1. Felaktig användning av denna
laddningskabel kan leda till brand,
egendomsskada och allvarlig skada eller
dödsfall genom elstötar!
2. Använd alltid en korrekt jordad elhylsa,
skyddad av en 30 mA-jordfelsbrytare.

136
Praktisk information
3.Använd alltid en elhylsa som skyddas
av en strömbrytare som är lämplig för
strömkretsens nuvarande strömstyrka.
4. Styrenhetens vikt får inte bäras av elhylsan,
kontakten och kablarna.
5. Använd aldrig denna laddningskabel om den
är defekt eller skadad på något vis.
6. Försök aldrig laga eller öppna denna
laddningskabel. Den innehåller inga
reparerbara delar – ersätt laddningskabeln
om den är skadad.
7. Sänk aldrig ner laddningskabeln i vatten.
8. Använd aldrig denna laddningskabel med
en förlängningssladd, ett flerkontaktshylsa,
en konverteringsadapter eller i en skadad
elhylsa. 9.
Dra inte ur kontakten från väggen för att
stoppa laddningen.
10. Stoppa omedelbart laddningen genom
låsning och upplåsning av bilen med
fjärrkontrollsnyckeln om laddkabeln eller
vägghylsan känns mycket varm vid beröring.
11 . Denna laddningskabel innehåller
komponenter som kan orsaka elektriska
ljusbågar eller gnistor. Skydda mot
brandfarliga vätskor.
12. Använd enbart denna kabel med
CITROËN-bilar.
13. Koppla aldrig in kabeln i vägghylsan (eller
koppla ur den) med våta händer.
14. Tvinga inte fram kontakten om denna är låst
inuti bilen.Kontrollenhetens etikett –
kontrollampornas status
Kontrollampans
status
Av


På

Blinkar

POWER CHARGE FAULT SymbolBeskrivning

Inte ansluten till strömförsörjningen eller strömmen
är inte tillgänglig från infrastrukturen.


(grön)


(grön)


(röd)


Kontrollenheten utför för närvarande ett självtest.


(grön)


Endast ansluten till infrastrukturen eller till
infrastrukturen och till elfordonet (EV) men ingen
laddning pågår.

137
Praktisk information

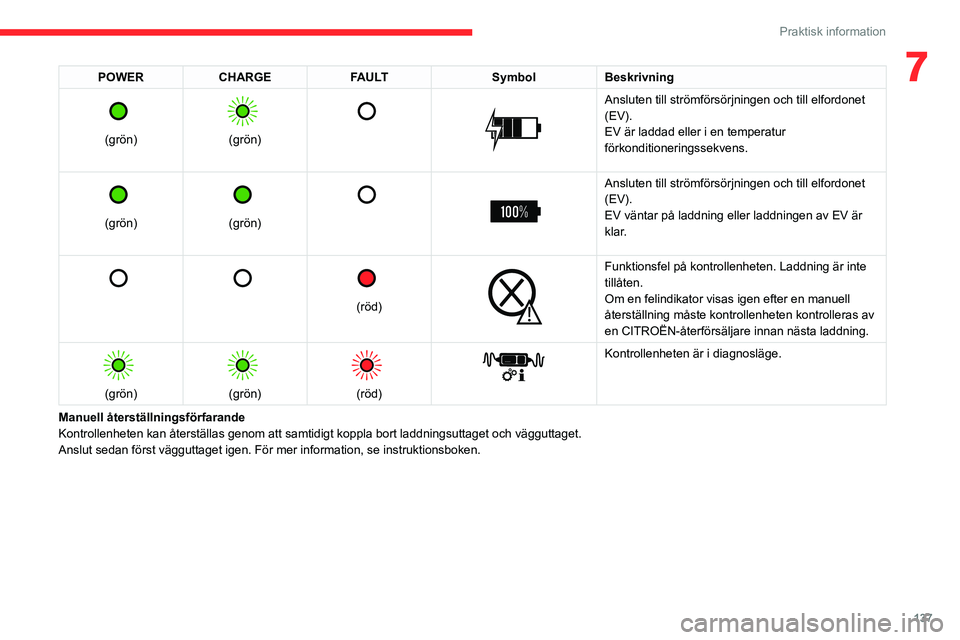

7POWERCHARGE FAULT SymbolBeskrivning

(grön)


(grön)



Ansluten till strömförsörjningen och till elfordonet
(EV).
EV är laddad eller i en temperatur
förkonditioneringssekvens.


(grön)


(grön)



Ansluten till strömförsörjningen och till elfordonet
(EV).
EV väntar på laddning eller laddningen av EV är
klar.


(röd)


Funktionsfel på kontrollenheten. Laddning är inte
tillåten.
Om en felindikator visas igen efter en manuell
återställning måste kontrollenheten kontrolleras av
en CITROËN-återförsäljare innan nästa laddning.


(grön)


(grön)


(röd)


Kontrollenheten är i diagnosläge.
Manuell återställningsförfarande
Kontrollenheten kan återställas genom att samtidigt koppla bort la\
ddningsuttaget och vägguttaget.
Anslut sedan först vägguttaget igen. För mer information, se in\
struktionsboken.

138
Praktisk information
Snabbare laddning, mode 3
Enhet för snabbare laddning (Wallbox)
(snabbare laddning – enfasig eller trefasig växelström (AC))


Beroende på version, i läge 3 med en enhet för snabbare laddning (Wallbox): 32 A maximal laddningsström.
Laddningskabel, mode 3 (AC)


Enhet för snabbare laddning (Wallbox)
Demontera eller ändra inte
laddningsenheten – risk för elstöt och/eller
brand!
Se tillverkarens användarhandbok för
laddningsenhet för bruksanvisningen.
Snabbladdning, mode 4
Allmän snabbladdare
(supersnabb laddning – likström (DC))


Laddningskabel, mode 4 (DC)
(integrerad i den allmänna snabbladdaren)


Använd bara allmänna stationer för
snabbladdning där kabelns längd inte överstiger 30 meter.
Uppladdning av
drivbatteriet (elektriskt)
För uppladdning kopplar du fordonet till ett
hemelförsörjningen (för snabbare laddning eller
laddning i hemmet) eller till en snabb offentlig
laddare (för supersnabb laddning).
För full uppladdning följer du önskad
laddningsprocedur utan att pausa, samt tills
denna slutar automatiskt. Laddning kan antingen
vara omedelbar eller uppskjuten (förutom snabb
offentlig laddare, mode 4).
Du kan stoppa uppladdningen hemma eller
snabbare laddning när som helst genom
upplåsning av bilen och borttagning av
kontakthandtaget. For supersnabb laddning, se
snabb offentlig laddare.
Se motsvarande avsnitt för mer information om
laddningsdisplayen på Instrumentpanelen och
Pekskärmen .
Det är också möjligt att övervaka
laddningsförloppet genom
MyCitroën-applikationen.
Se motsvarande avsnitt för mer information
om Fjärrfunktioner.
Som en säkerhetsåtgärd kommer motorn
att hållas avstängd när laddningskabeln
är inkopplad i bilens kontakt. En varning visas
på instrumentpanelen.
Kylning av drivbatteriet
Kylfläkten under motorhuven startas
under laddning för att kyla den inbyggda
laddaren och drivbatteriet.
Fordonet stillastående i 1 till 12
månader
Ladda ur drivbatteriet till 2 eller 3
staplar på laddningsnivåindikatorn på
instrumentpanelen.
Anslut inte laddningskabeln.
Parkera alltid bilen på en plats med
temperaturer mellan -10° C och 30° C
(parkering på en plats med extrema
temperaturer kan skada drivbatteriet).
Koppla bort kabeln från (+) polen på
tillbehörsbatteriet under motorhuven.
Anslut en 12 V-batteriladdare till (+) och (-)
polerna på tillbehörsbatteriet ungefär var
tredje månad för att ladda tillbehörsbatteriet
och upprätthålla driftspänningen.
Försiktighetsåtgärder
Elbilar utvecklades i enlighet med riktlinjerna
för maximala elektromagnetiska fält utfärdade
av Internationella kommissionen för icke-
ioniserande strålskydd (ICNIRP – Riktlinjer
1998).
Bärare av pacemaker eller motsvarande
enheter
De elektriska fordonen har utvecklats i
enlighet med riktlinjerna för maxnivåer för
elektromagnetiska fält som utfärdats av
Internationella kommissionen för icke-
joniserande strålningsskydd (ICNIRP - 1998
riktlinjer).
