CITROEN C4 2021 Omistajan Käsikirjat (in Finnish)

159
Hyödyllisiä tietoja

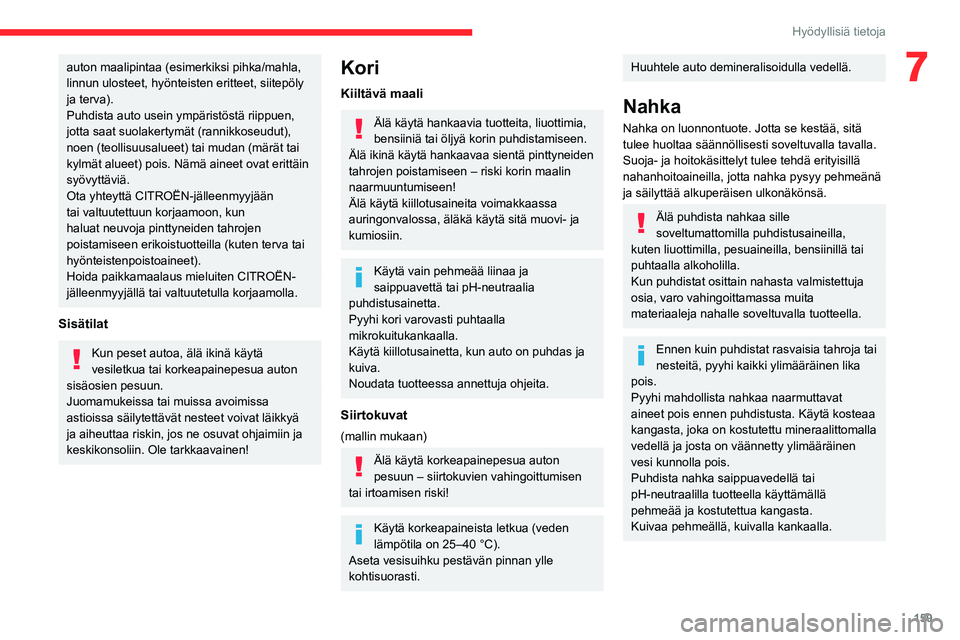

7auton maalipintaa (esimerkiksi pihka/mahla,
linnun ulosteet, hyönteisten eritteet, siitepöly
ja terva).
Puhdista auto usein ympäristöstä riippuen,
jotta saat suolakertymät (rannikkoseudut),
noen (teollisuusalueet) tai mudan (märät tai
kylmät alueet) pois. Nämä aineet ovat erittäin
syövyttäviä.
Ota yhteyttä CITROËN-jälleenmyyjään
tai valtuutettuun korjaamoon, kun
haluat neuvoja pinttyneiden tahrojen
poistamiseen erikoistuotteilla (kuten terva tai
hyönteistenpoistoaineet).
Hoida paikkamaalaus mieluiten CITROËN-
jälleenmyyjällä tai valtuutetulla korjaamolla.
Sisätilat
Kun peset autoa, älä ikinä käytä
vesiletkua tai korkeapainepesua auton
sisäosien pesuun.
Juomamukeissa tai muissa avoimissa
astioissa säilytettävät nesteet voivat läikkyä
ja aiheuttaa riskin, jos ne osuvat ohjaimiin ja
keskikonsoliin. Ole tarkkaavainen!
Kori
Kiiltävä maali
Älä käytä hankaavia tuotteita, liuottimia,
bensiiniä tai öljyä korin puhdistamiseen.
Älä ikinä käytä hankaavaa sientä pinttyneiden
tahrojen poistamiseen – riski korin maalin
naarmuuntumiseen!
Älä käytä kiillotusaineita voimakkaassa
auringonvalossa, äläkä käytä sitä muovi- ja
kumiosiin.
Käytä vain pehmeää liinaa ja
saippuavettä tai pH-neutraalia
puhdistusainetta.
Pyyhi kori varovasti puhtaalla
mikrokuitukankaalla.
Käytä kiillotusainetta, kun auto on puhdas ja
kuiva.
Noudata tuotteessa annettuja ohjeita.
Siirtokuvat
(mallin mukaan)
Älä käytä korkeapainepesua auton
pesuun – siirtokuvien vahingoittumisen
tai irtoamisen riski!
Käytä korkeapaineista letkua (veden
lämpötila on 25–40 °C).
Aseta vesisuihku pestävän pinnan ylle
kohtisuorasti.
Huuhtele auto demineralisoidulla vedellä.
Nahka
Nahka on luonnontuote. Jotta se kestää, sitä
tulee huoltaa säännöllisesti soveltuvalla tavalla.
Suoja- ja hoitokäsittelyt tulee tehdä erityisillä
nahanhoitoaineilla, jotta nahka pysyy pehmeänä
ja säilyttää alkuperäisen ulkonäkönsä.
Älä puhdista nahkaa sille
soveltumattomilla puhdistusaineilla,
kuten liuottimilla, pesuaineilla, bensiinillä tai
puhtaalla alkoholilla.
Kun puhdistat osittain nahasta valmistettuja
osia, varo vahingoittamassa muita
materiaaleja nahalle soveltuvalla tuotteella.
Ennen kuin puhdistat rasvaisia tahroja tai
nesteitä, pyyhi kaikki ylimääräinen lika
pois.
Pyyhi mahdollista nahkaa naarmuttavat
aineet pois ennen puhdistusta. Käytä kosteaa
kangasta, joka on kostutettu mineraalittomalla
vedellä ja josta on väännetty ylimääräinen
vesi kunnolla pois.
Puhdista nahka saippuavedellä tai
pH-neutraalilla tuotteella käyttämällä
pehmeää ja kostutettua kangasta.
Kuivaa pehmeällä, kuivalla kankaalla.

160
Häiriön sattuessa

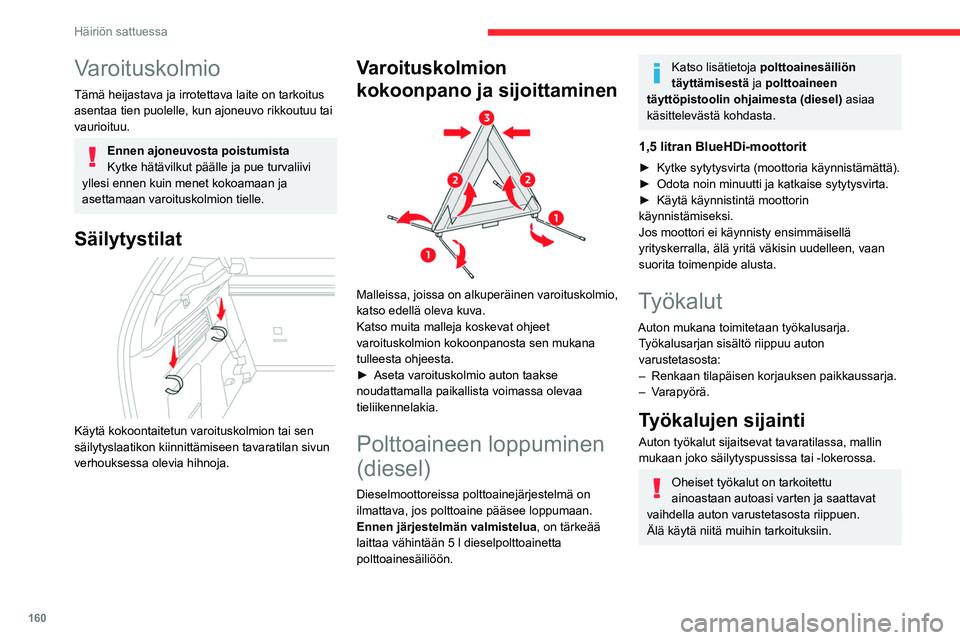

Varoituskolmio
Tämä heijastava ja irrotettava laite on tarkoitus
asentaa tien puolelle, kun ajoneuvo rikkoutuu tai
vaurioituu.
Ennen ajoneuvosta poistumista
Kytke hätävilkut päälle ja pue turvaliivi
yllesi ennen kuin menet kokoamaan ja
asettamaan varoituskolmion tielle.
Säilytystilat

Käytä kokoontaitetun varoituskolmion tai sen
säilytyslaatikon kiinnittämiseen tavaratilan sivun
verhouksessa olevia hihnoja.
Varoituskolmion
kokoonpano ja sijoittaminen


Malleissa, joissa on alkuperäinen varoituskolmio,
katso edellä oleva kuva.
Katso muita malleja koskevat ohjeet
varoituskolmion kokoonpanosta sen mukana
tulleesta ohjeesta.
►  Aseta
  varoituskolmio   auton   taakse  
noudattamalla paikallista voimassa olevaa
tieliikennelakia.
Polttoaineen loppuminen
(diesel)
Dieselmoottoreissa polttoainejärjestelmä on
ilmattava, jos polttoaine pääsee loppumaan.
Ennen järjestelmän valmistelua, on tärkeää
laittaa vähintään 5 l dieselpolttoainetta
polttoainesäiliöön.
Katso lisätietoja polttoainesäiliön
täyttämisestä ja polttoaineen
täyttöpistoolin ohjaimesta (diesel) asiaa
käsittelevästä kohdasta.
1,5 litran BlueHDi-moottorit
►  Kytke sytytysvirta (moottoria käynnistämättä).
►  Odota   noin   minuutti   ja   katkaise   sytytysvirta.
►  Käytä
  käynnistintä   moottorin  
käynnistämiseksi.
Jos moottori ei käynnisty ensimmäisellä
yrityskerralla, älä yritä väkisin uudelleen, vaan
suorita toimenpide alusta.
Työkalut
Auton mukana toimitetaan työkalusarja.Työkalusarjan sisältö riippuu auton
varustetasosta:
–

Renkaan tilapäisen korjauksen paikkaussarja.
–

Varapyörä.
Työkalujen sijainti
Auton työkalut sijaitsevat tavaratilassa, mallin
mukaan joko säilytyspussissa tai -lokerossa.
Oheiset työkalut on tarkoitettu
ainoastaan autoasi varten ja saattavat
vaihdella auton varustetasosta riippuen.
Älä käytä niitä muihin tarkoituksiin.
Tunkkia tulee käyttää vain rikkoutuneen renkaan vaihdossa.
Käytä ainoastaan auton mukana toimitettua
tunkkia.
Jos autossa ei ole varusteena alkuperäistä
tunkkia, ota yhteys CITROËN-verkostoon
tai valtuutettuun korjaamoon, jotta sinulle
voidaan toimittaa valmistajan suosittelema
tunkki.
Tunkki vastaa eurooppalaisia määräyksiä
konedirektiivin 2006/42/EY vaatimusten
mukaisesti.
Tunkkia ei tarvitse huoltaa.
Työkaluluettelo

1. Auton liikkumisen estävä varmistuskiila
(varustetason mukaan)
2. Erikoishylsy pyörien lukkopulteille
(hansikaslokerossa) (varustetason mukaan)
Pyörän irrotustyökalun muuntamiseen
erityisiin lukkopultteihin sopivaksi.
3. Irrotettava hinaussilmukka
Katso lisätietoja auton hinaamisesta ja
irrotettavan hinaussilmukan käyttämisestä
kyseistä asiaa käsittelevästä kohdasta.

161

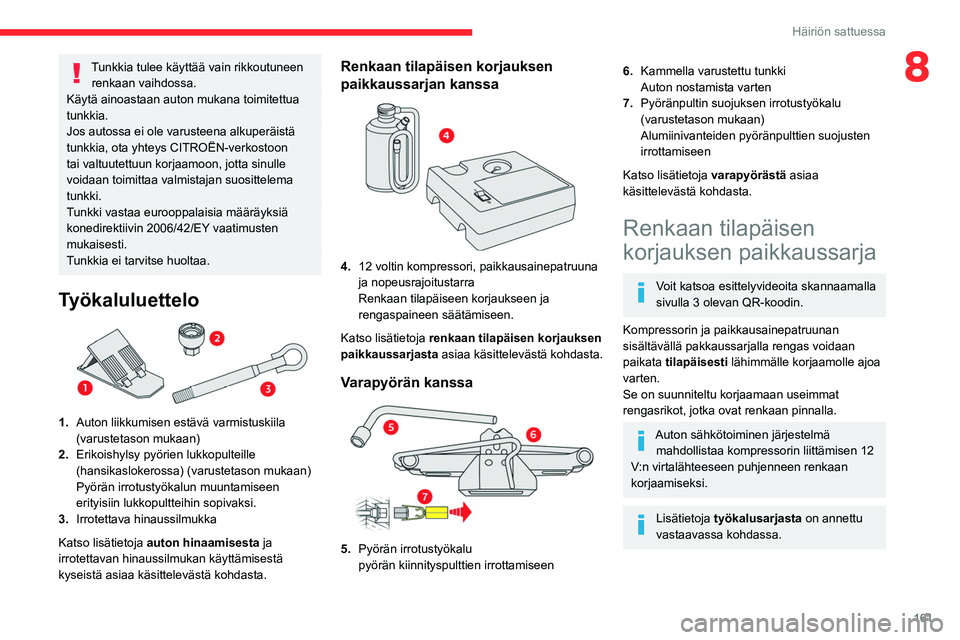

Häiriön sattuessa
8Tunkkia tulee käyttää vain rikkoutuneen renkaan vaihdossa.
Käytä ainoastaan auton mukana toimitettua
tunkkia.
Jos autossa ei ole varusteena alkuperäistä
tunkkia, ota yhteys CITROËN-verkostoon
tai valtuutettuun korjaamoon, jotta sinulle
voidaan toimittaa valmistajan suosittelema
tunkki.
Tunkki vastaa eurooppalaisia määräyksiä
konedirektiivin 2006/42/EY vaatimusten
mukaisesti.
Tunkkia ei tarvitse huoltaa.
Työkaluluettelo

1. Auton liikkumisen estävä varmistuskiila
(varustetason mukaan)
2. Erikoishylsy pyörien lukkopulteille
(hansikaslokerossa) (varustetason mukaan)
Pyörän irrotustyökalun muuntamiseen
erityisiin lukkopultteihin sopivaksi.
3. Irrotettava hinaussilmukka
Katso lisätietoja auton hinaamisesta ja
irrotettavan hinaussilmukan käyttämisestä
kyseistä asiaa käsittelevästä kohdasta.
Renkaan tilapäisen korjauksen
paikkaussarjan kanssa


4. 12 voltin kompressori, paikkausainepatruuna
ja nopeusrajoitustarra
Renkaan tilapäiseen korjaukseen ja
rengaspaineen säätämiseen.
Katso lisätietoja renkaan tilapäisen korjauksen
paikkaussarjasta asiaa käsittelevästä kohdasta.
Varapyörän kanssa

5.Pyörän irrotustyökalu
pyörän kiinnityspulttien irrottamiseen
6.Kammella varustettu tunkki
Auton nostamista varten
7. Pyöränpultin suojuksen irrotustyökalu
(varustetason mukaan)
Alumiinivanteiden pyöränpulttien suojusten
irrottamiseen
Katso lisätietoja varapyörästä asiaa
käsittelevästä kohdasta.
Renkaan tilapäisen
korjauksen paikkaussarja
Voit katsoa esittelyvideoita skannaamalla
sivulla 3 olevan QR-koodin.
Kompressorin ja paikkausainepatruunan
sisältävällä pakkaussarjalla rengas voidaan
paikata tilapäisesti lähimmälle korjaamolle ajoa
varten.
Se on suunniteltu korjaamaan useimmat
rengasrikot, jotka ovat renkaan pinnalla.
Auton sähkötoiminen järjestelmä mahdollistaa kompressorin liittämisen 12
V:n virtalähteeseen puhjenneen renkaan
korjaamiseksi.
Lisätietoja työkalusarjasta on annettu
vastaavassa kohdassa.

162
Häiriön sattuessa

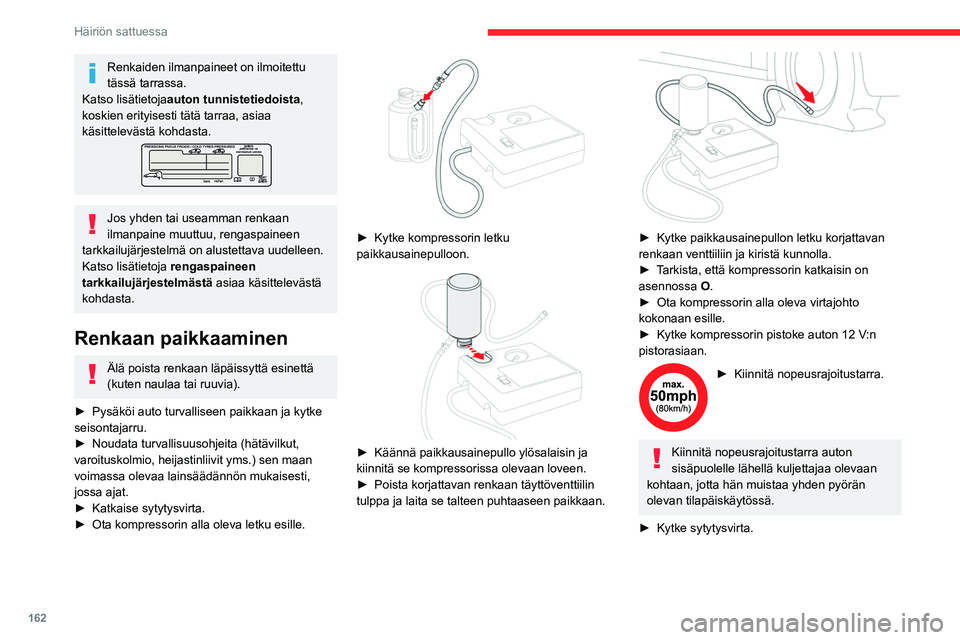

Renkaiden ilmanpaineet on ilmoitettu
tässä tarrassa.
Katso lisätietoja auton tunnistetiedoista ,
koskien erityisesti tätä tarraa, asiaa
käsittelevästä kohdasta.
Jos yhden tai useamman renkaan
ilmanpaine muuttuu, rengaspaineen
tarkkailujärjestelmä on alustettava uudelleen.
Katso lisätietoja rengaspaineen
tarkkailujärjestelmästä asiaa käsittelevästä
kohdasta.
Renkaan paikkaaminen
Älä poista renkaan läpäissyttä esinettä
(kuten naulaa tai ruuvia).
►  Pysäköi
  auto   turvalliseen   paikkaan   ja   kytke  
seisontajarru.
► 

Noudata   turvallisuusohjeita   (hätävilkut,  
varoituskolmio, heijastinliivit yms.) sen maan
voimassa olevaa lainsäädännön mukaisesti,
jossa ajat.
► 

Katkaise   sytytysvirta.
►  Ota
  kompressorin   alla   oleva   letku   esille.


►  Kytke kompressorin letku paikkausainepulloon.

►  Käännä paikkausainepullo ylösalaisin ja kiinnitä se kompressorissa olevaan loveen.
► Poista   korjattavan   renkaan   täyttöventtiilin  
tulppa ja laita se talteen puhtaaseen paikkaan.

►  Kytke paikkausainepullon letku korjattavan renkaan venttiiliin ja kiristä kunnolla.
► Tarkista,   että   kompressorin   katkaisin   on  
asennossa O

.
►  Ota
  kompressorin   alla   oleva   virtajohto  
kokonaan esille.
► 

Kytke   kompressorin   pistoke   auton   12   V:n  
pistorasiaan.
►  Kiinnitä nopeusrajoitustarra.
Kiinnitä nopeusrajoitustarra auton
sisäpuolelle lähellä kuljettajaa olevaan
kohtaan, jotta hän muistaa yhden pyörän
olevan tilapäiskäytössä.
►  Kytke
  sytytysvirta.

163
Häiriön sattuessa
8

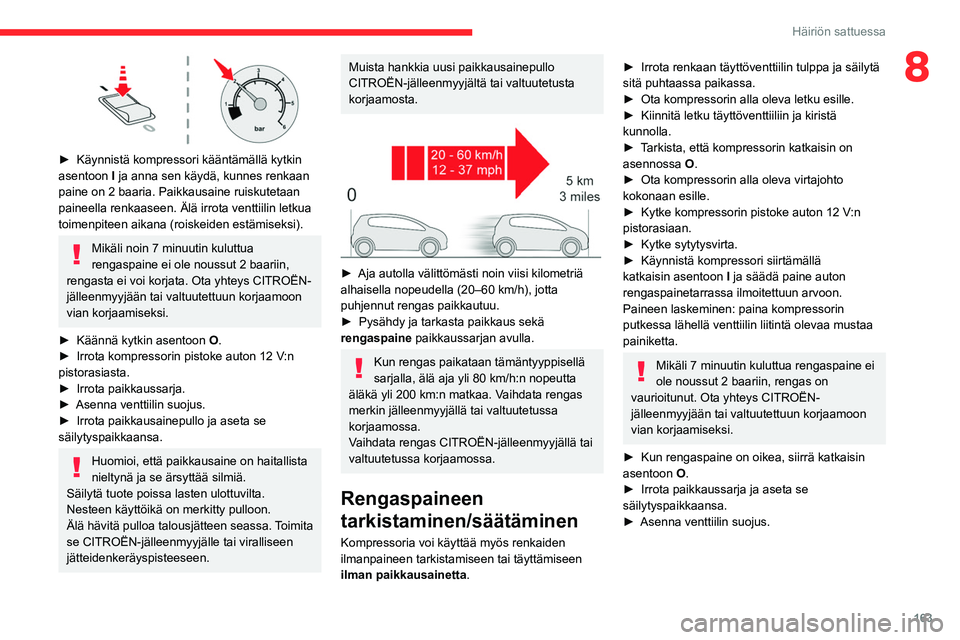

►  Käynnistä kompressori kääntämällä kytkin asentoon I
ja anna sen käydä, kunnes renkaan
paine on 2 baaria. Paikkausaine ruiskutetaan
paineella renkaaseen. Älä irrota venttiilin letkua
toimenpiteen aikana (roiskeiden estämiseksi).
Mikäli noin 7 minuutin kuluttua rengaspaine ei ole noussut 2 baariin,
rengasta ei voi korjata. Ota yhteys CITROËN-
jälleenmyyjään tai valtuutettuun korjaamoon
vian korjaamiseksi.
►  Käännä
  kytkin   asentoon  
O
.
►  Irrota
  kompressorin   pistoke   auton   12   V:n  
pistorasiasta.
► 

Irrota   paikkaussarja.
►  Asenna
  venttiilin   suojus.
►  Irrota
  paikkausainepullo   ja   aseta   se  
säilytyspaikkaansa.
Huomioi, että paikkausaine on haitallista
nieltynä ja se ärsyttää silmiä.
Säilytä tuote poissa lasten ulottuvilta.
Nesteen käyttöikä on merkitty pulloon.
Älä hävitä pulloa talousjätteen seassa. Toimita
se CITROËN-jälleenmyyjälle tai viralliseen
jätteidenkeräyspisteeseen.
Muista hankkia uusi paikkausainepullo
CITROËN-jälleenmyyjältä tai valtuutetusta
korjaamosta.


►  Aja autolla välittömästi noin viisi kilometriä alhaisella nopeudella (20–60 km/h), jotta
puhjennut rengas paikkautuu.
► 
Pysähdy   ja   tarkasta   paikkaus   sekä  
rengaspaine

paikkaussarjan avulla.
Kun rengas paikataan tämäntyyppisellä
sarjalla, älä aja yli 80 km/h:n nopeutta
äläkä yli 200
km:n matkaa. Vaihdata rengas
merkin jälleenmyyjällä tai valtuutetussa
korjaamossa.
Vaihdata rengas CITROËN-jälleenmyyjällä tai
valtuutetussa korjaamossa.
Rengaspaineen
tarkistaminen/säätäminen
Kompressoria voi käyttää myös renkaiden
ilmanpaineen tarkistamiseen tai täyttämiseen
ilman paikkausainetta.
►  Irrota renkaan täyttöventtiilin tulppa ja säilytä sitä puhtaassa paikassa.
► 
Ota   kompressorin   alla   oleva   letku   esille.
►  Kiinnitä
  letku   täyttöventtiiliin   ja   kiristä  
kunnolla.
► 

Tarkista,   että   kompressorin   katkaisin   on  
asennossa O

.
►  Ota
  kompressorin   alla   oleva   virtajohto  
kokonaan esille.
► 

Kytke   kompressorin   pistoke   auton   12   V:n  
pistorasiaan.
► 

Kytke   sytytysvirta.
►  Käynnistä
  kompressori   siirtämällä  
katkaisin asentoon I

ja säädä paine auton
rengaspainetarrassa ilmoitettuun arvoon.
Paineen laskeminen: paina kompressorin
putkessa lähellä venttiilin liitintä olevaa mustaa
painiketta.
Mikäli 7 minuutin kuluttua rengaspaine ei ole noussut 2 baariin, rengas on
vaurioitunut. Ota yhteys CITROËN-
jälleenmyyjään tai valtuutettuun korjaamoon
vian korjaamiseksi.
►  Kun
  rengaspaine   on   oikea,   siirrä   katkaisin  
asentoon O

.
►  Irrota
  paikkaussarja   ja   aseta   se  
säilytyspaikkaansa.
► 

Asenna   venttiilin   suojus.

164
Häiriön sattuessa

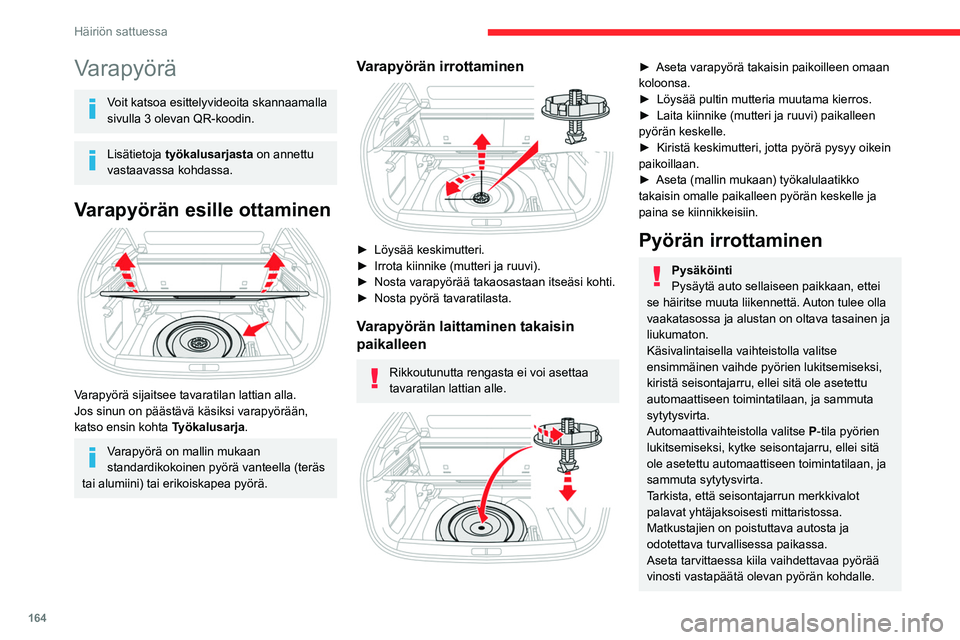

Varapyörä
Voit katsoa esittelyvideoita skannaamalla
sivulla 3 olevan QR-koodin.
Lisätietoja työkalusarjasta on annettu
vastaavassa kohdassa.
Varapyörän esille ottaminen

Varapyörä sijaitsee tavaratilan lattian alla.
Jos sinun on päästävä käsiksi varapyörään,
katso ensin kohta Työkalusarja.
Varapyörä on mallin mukaan
standardikokoinen pyörä vanteella (teräs
tai alumiini) tai erikoiskapea pyörä.
Varapyörän irrottaminen

►  Löysää keskimutteri.
►  Irrota   kiinnike   (mutteri   ja   ruuvi).
►  Nosta
  varapyörää   takaosastaan   itseäsi   kohti.
►  Nosta
  pyörä   tavaratilasta.
Varapyörän laittaminen takaisin
paikalleen
Rikkoutunutta rengasta ei voi asettaa
tavaratilan lattian alle.


►  Aseta varapyörä takaisin paikoilleen omaan koloonsa.
► Löysää   pultin   mutteria   muutama   kierros.
►  Laita
  kiinnike   (mutteri   ja   ruuvi)   paikalleen  
pyörän keskelle.
► 

Kiristä   keskimutteri,   jotta   pyörä   pysyy   oikein  
paikoillaan.
► 

Aseta   (mallin   mukaan)   työkalulaatikko  
takaisin omalle paikalleen pyörän keskelle ja
paina se kiinnikkeisiin.
Pyörän irrottaminen
Pysäköinti
Pysäytä auto sellaiseen paikkaan, ettei
se häiritse muuta liikennettä. Auton tulee olla
vaakatasossa ja alustan on oltava tasainen ja
liukumaton.
Käsivalintaisella vaihteistolla valitse
ensimmäinen vaihde pyörien lukitsemiseksi,
kiristä seisontajarru, ellei sitä ole asetettu
automaattiseen toimintatilaan, ja sammuta
sytytysvirta.
Automaattivaihteistolla valitse

P
-tila pyörien
lukitsemiseksi, kytke seisontajarru, ellei sitä
ole asetettu automaattiseen toimintatilaan, ja
sammuta sytytysvirta.
Tarkista, että seisontajarrun merkkivalot
palavat yhtäjaksoisesti mittaristossa.
Matkustajien on poistuttava autosta ja
odotettava turvallisessa paikassa.
Aseta tarvittaessa kiila vaihdettavaa pyörää
vinosti vastapäätä olevan pyörän kohdalle.
Älä koskaan mene auton alle, kun se on
pelkän tunkin varassa. Käytä pukkeja.
Koristekapselilla varustettu pyörä
Ennen pyörän irrottamista: vapauta
ensin koristekapseli käyttämällä apuna
pyörän irrotustyökalua ja vetämällä venttiilin
kohdalta.
Pyörän asentamisen jälkeen: asenna
koristekapseli kohdistamalla ensin siinä oleva
lovi venttiilille ja painele paikalleen reunoilta
kämmenillä.
Koristekapselit on merkitty LEFT-merkillä
vasemmalla puolella ja RIGHT-merkillä
oikealla puolella. Älä asenna näitä toisinpäin
irrottaessasi pyörän / asentaessasi pyörän
uudelleen.

165
Häiriön sattuessa

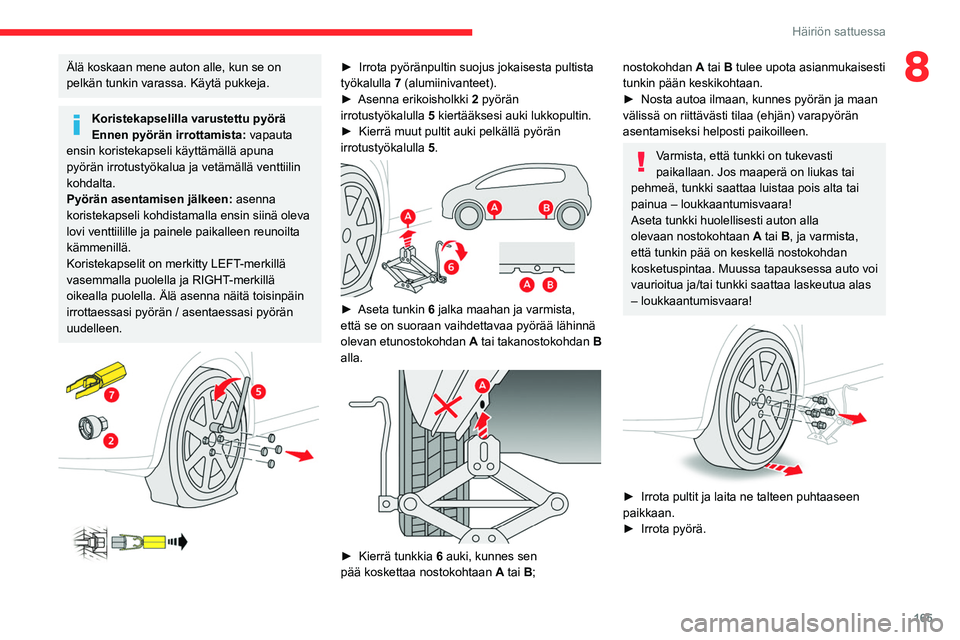

8Älä koskaan mene auton alle, kun se on
pelkän tunkin varassa. Käytä pukkeja.
Koristekapselilla varustettu pyörä
Ennen pyörän irrottamista: vapauta
ensin koristekapseli käyttämällä apuna
pyörän irrotustyökalua ja vetämällä venttiilin
kohdalta.
Pyörän asentamisen jälkeen: asenna
koristekapseli kohdistamalla ensin siinä oleva
lovi venttiilille ja painele paikalleen reunoilta
kämmenillä.
Koristekapselit on merkitty LEFT-merkillä
vasemmalla puolella ja RIGHT-merkillä
oikealla puolella. Älä asenna näitä toisinpäin
irrottaessasi pyörän / asentaessasi pyörän
uudelleen.




►  Irrota pyöränpultin suojus jokaisesta pultista työkalulla 7 (alumiinivanteet).
►  Asenna
  erikoisholkki  
2
pyörän
irrotustyökalulla

5
kiertääksesi auki lukkopultin.
►  Kierrä
  muut   pultit   auki   pelkällä   pyörän  
irrotustyökalulla


5
.


►  Aseta tunkin 6 jalka maahan ja varmista,
että se on suoraan vaihdettavaa pyörää lähinnä
olevan etunostokohdan

A
tai takanostokohdan
B

alla.


►  Kierrä tunkkia 6 auki, kunnes sen
pää koskettaa nostokohtaan A tai B;  
nostokohdan A tai B tulee upota asianmukaisesti
tunkin pään keskikohtaan.
►  Nosta
  autoa   ilmaan,   kunnes   pyörän   ja   maan  
välissä on riittävästi tilaa (ehjän) varapyörän
asentamiseksi helposti paikoilleen.
Varmista, että tunkki on tukevasti
paikallaan. Jos maaperä on liukas tai
pehmeä, tunkki saattaa luistaa pois alta tai
painua – loukkaantumisvaara!
Aseta tunkki huolellisesti auton alla
olevaan nostokohtaan A tai B, ja varmista,
että tunkin pää on keskellä nostokohdan
kosketuspintaa. Muussa tapauksessa auto voi
vaurioitua ja/tai tunkki saattaa laskeutua alas
– loukkaantumisvaara!


►  Irrota pultit ja laita ne talteen puhtaaseen paikkaan.
► 
Irrota   pyörä.

166
Häiriön sattuessa

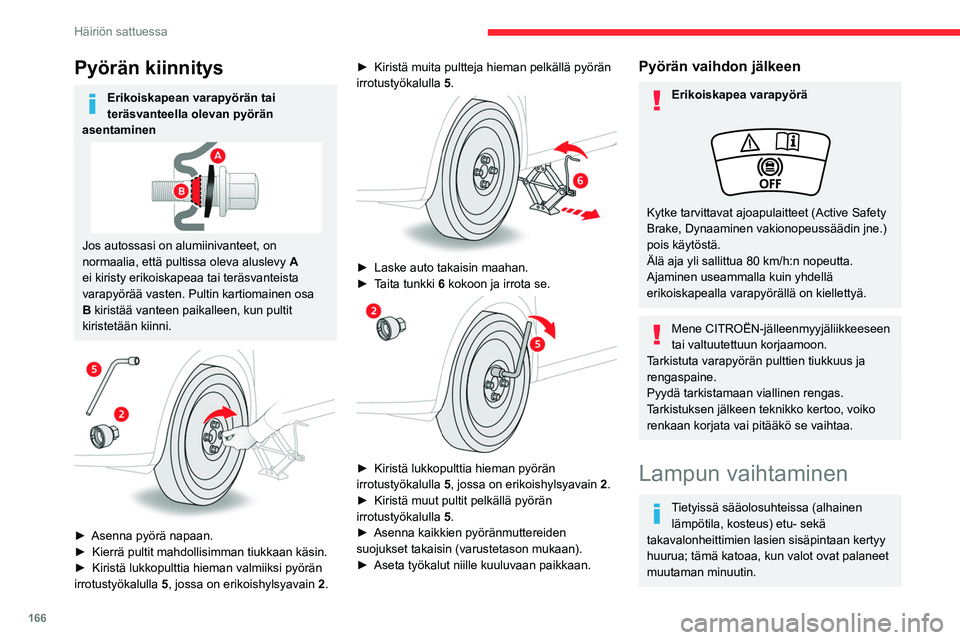

Pyörän kiinnitys
Erikoiskapean varapyörän tai
teräsvanteella olevan pyörän
asentaminen
Jos autossasi on alumiinivanteet, on
normaalia, että pultissa oleva aluslevy A
ei kiristy erikoiskapeaa tai teräsvanteista
varapyörää vasten. Pultin kartiomainen osa
B kiristää vanteen paikalleen, kun pultit
kiristetään kiinni.


►  Asenna pyörä napaan.
►  Kierrä   pultit   mahdollisimman   tiukkaan   käsin.
►  Kiristä
  lukkopulttia   hieman   valmiiksi   pyörän  
irrotustyökalulla


5
, jossa on erikoishylsyavain 2.►  Kiristä
  muita   pultteja   hieman   pelkällä   pyörän  
irrotustyökalulla


5
.


►  Laske auto takaisin maahan.
►  Taita   tunkki   6 kokoon ja irrota se.


►  Kiristä lukkopulttia hieman pyörän irrotustyökalulla 5 , jossa on erikoishylsyavain 2 .
►  Kiristä
  muut   pultit   pelkällä   pyörän  
irrotustyökalulla


5
.
►  Asenna
  kaikkien   pyöränmuttereiden  
suojukset takaisin (varustetason mukaan).
► 

Aseta   työkalut   niille   kuuluvaan   paikkaan.
Pyörän vaihdon jälkeen
Erikoiskapea varapyörä
Kytke tarvittavat ajoapulaitteet (Active Safety
Brake, Dynaaminen vakionopeussäädin jne.)
pois käytöstä.
Älä aja yli sallittua 80 km/h:n nopeutta.
Ajaminen useammalla kuin yhdellä
erikoiskapealla varapyörällä on kiellettyä.
Mene CITROËN-jälleenmyyjäliikkeeseen
tai valtuutettuun korjaamoon.
Tarkistuta varapyörän pulttien tiukkuus ja
rengaspaine.
Pyydä tarkistamaan viallinen rengas.
Tarkistuksen jälkeen teknikko kertoo, voiko
renkaan korjata vai pitääkö se vaihtaa.
Lampun vaihtaminen
Tietyissä sääolosuhteissa (alhainen lämpötila, kosteus) etu- sekä
takavalonheittimien lasien sisäpintaan kertyy
huurua;
  tämä   katoaa,   kun   valot   ovat   palaneet  
muutaman minuutin.
Älä koskaan katso liian läheltä LED-
valojen valokeilaan – vakavan
silmävamman vaara!


Ajovaloissa on suojalakalla käsitellyt polykarbonaattilasit:
– Älä puhdista niitä kuivalla kankaalla
ja hankaavalla puhdistusaineella tai
liuotteella.
– Käytä vain pesusientä ja saippuavettä tai
pH-neutraalia puhdistusainetta.
– Kun käytät painepesua pinttyneisiin
likatahroihin, älä suihkuta liian kauan aikaa
ajovaloihin, lamppuihin ja niiden ympäristöön,
etteivät niiden lakkapinta ja tiivisteet
vahingoitu.
Kytke sytytysvirta pois päältä ja anna
ajovalojen/lamppujen olla pois päältä
useita minuutteja ennen polttimoiden vaihtoa
– vakavan palovamman vaara!
Älä koske sormin halogeenipolttimon
lasiosaan, vaan käytä nukkaamatonta liinaa.
On hyvin tärkeää käyttää UV-suojattuja
polttimoita, jotta ajovalot eivät vaurioidu.

167
Häiriön sattuessa

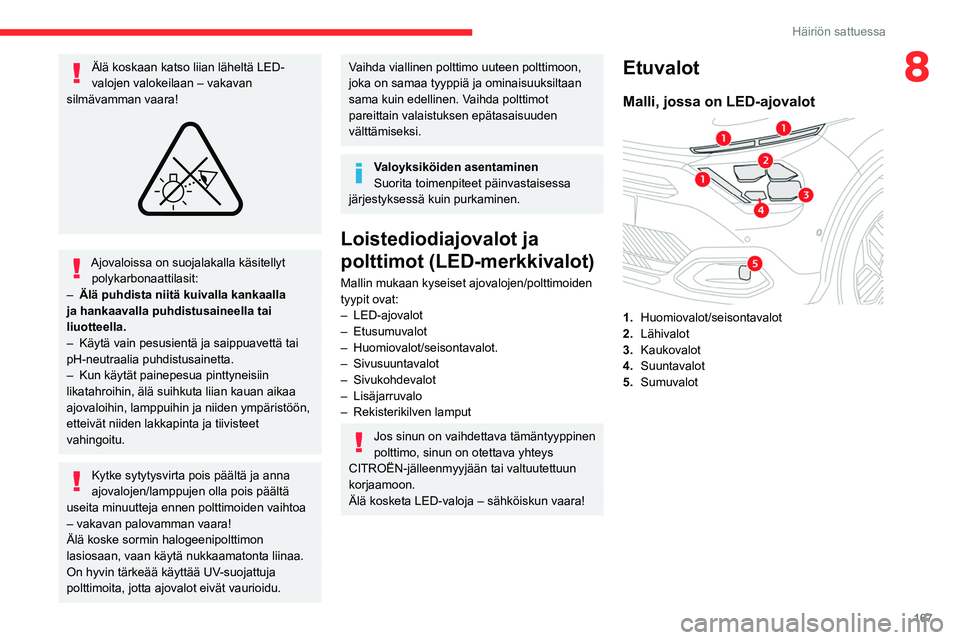

8Älä koskaan katso liian läheltä LED-
valojen valokeilaan – vakavan
silmävamman vaara!


Ajovaloissa on suojalakalla käsitellyt polykarbonaattilasit:
–

Älä puhdista niitä kuivalla kankaalla
ja hankaavalla puhdistusaineella tai
liuotteella.
–


Käytä vain pesusientä ja saippuavettä tai
pH-neutraalia puhdistusainetta.
–


Kun käytät painepesua pinttyneisiin
likatahroihin, älä suihkuta liian kauan aikaa
ajovaloihin, lamppuihin ja niiden ympäristöön,
etteivät niiden lakkapinta ja tiivisteet
vahingoitu.
Kytke sytytysvirta pois päältä ja anna
ajovalojen/lamppujen olla pois päältä
useita minuutteja ennen polttimoiden vaihtoa
– vakavan palovamman vaara!
Älä koske sormin halogeenipolttimon
lasiosaan, vaan käytä nukkaamatonta liinaa.
On hyvin tärkeää käyttää UV-suojattuja
polttimoita, jotta ajovalot eivät vaurioidu.
Vaihda viallinen polttimo uuteen polttimoon,
joka on samaa tyyppiä ja ominaisuuksiltaan
sama kuin edellinen. Vaihda polttimot
pareittain valaistuksen epätasaisuuden
välttämiseksi.
Valoyksiköiden asentaminen
Suorita toimenpiteet päinvastaisessa
järjestyksessä kuin purkaminen.
Loistediodiajovalot ja
polttimot (LED-merkkivalot)
Mallin mukaan kyseiset ajovalojen/polttimoiden
tyypit ovat:
–
LED-ajovalot
–
Etusumuvalot
–
Huomiovalot/seisontavalot.
–
Sivusuuntavalot
–
Sivukohdevalot
–
Lisäjarruvalo
–

Rekisterikilven lamput
Jos sinun on vaihdettava tämäntyyppinen
polttimo, sinun on otettava yhteys
CITROËN-jälleenmyyjään tai valtuutettuun
korjaamoon.
Älä kosketa LED-valoja – sähköiskun vaara!
Etuvalot
Malli, jossa on LED-ajovalot

1. Huomiovalot/seisontavalot
2. Lähivalot
3. Kaukovalot
4. Suuntavalot
5. Sumuvalot

168
Häiriön sattuessa

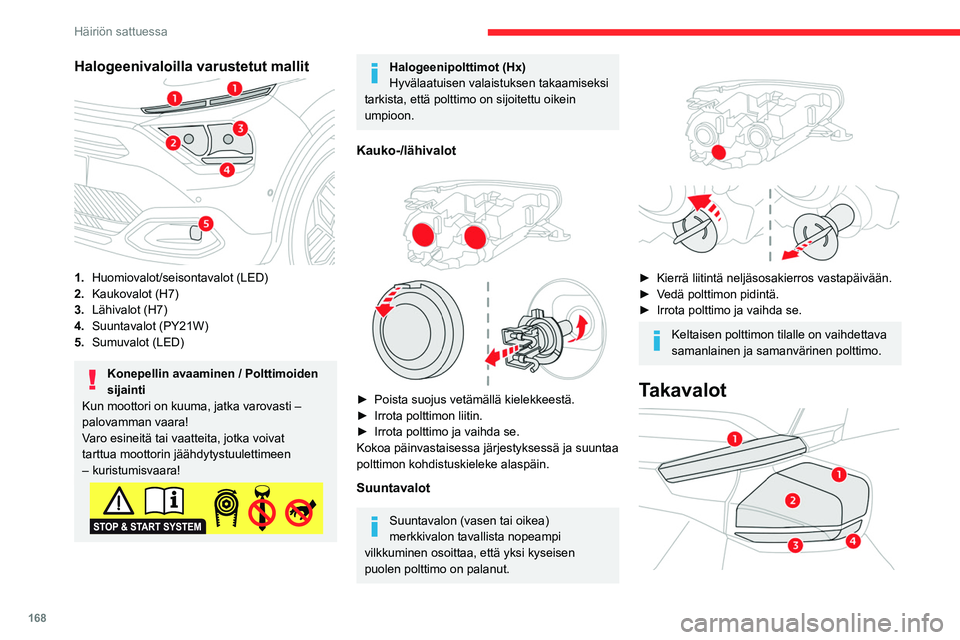

Halogeenivaloilla varustetut mallit
1.Huomiovalot/seisontavalot (LED)
2. Kaukovalot
  (H7)
3. Lähivalot
  (H7)
4. Suuntavalot (PY21W)
5. Sumuvalot (LED)
Konepellin avaaminen / Polttimoiden
sijainti
Kun moottori on kuuma, jatka varovasti –
palovamman vaara!
Varo esineitä tai vaatteita, jotka voivat
tarttua moottorin jäähdytystuulettimeen
– kuristumisvaara!
Halogeenipolttimot (Hx)
Hyvälaatuisen valaistuksen takaamiseksi
tarkista, että polttimo on sijoitettu oikein
umpioon.
Kauko-/lähivalot


►  Poista suojus vetämällä kielekkeestä.
►  Irrota   polttimon   liitin.
►  Irrota
  polttimo   ja   vaihda   se.
Kokoa päinvastaisessa järjestyksessä ja suuntaa
polttimon kohdistuskieleke alaspäin.
Suuntavalot
Suuntavalon (vasen tai oikea)
merkkivalon tavallista nopeampi
vilkkuminen osoittaa, että yksi kyseisen
puolen polttimo on palanut.


►  Kierrä liitintä neljäsosakierros vastapäivään.
►  Vedä   polttimon   pidintä.
►  Irrota
  polttimo   ja   vaihda   se.
Keltaisen polttimon tilalle on vaihdettava
samanlainen ja samanvärinen polttimo.
Takavalot

1.Seisontavalot (LED)
2. Jarruvalot (P21W)
3. Peruutusvalot (W16W)
4. Suuntavalot (WY16W)
Polttimoiden vaihtaminen
Nämä polttimot vaihdetaan tavaratilan
sisäpuolelta.
►  Avaa tavaratilan luukku.


►  Irrota vastaavan puolen sivuverhouksessa 
oleva luukku:
• Irrota suojus painamalla sormella suojan
yläosassa olevia lovia.
• Käännä suojus ja sen tuki ja irrota sen
jälkeen kokoonpano.
►  Irrota lamppuyksikön sähköliitin.
►  Avaa mutteri 10 mm:n putkiavaimella ja kierrä 
se sen jälkeen irti. Varo ettei se putoa.
►  Pura polttimoyksikkö ja vedä se varovasti 
suoraan ulos.
