CITROEN C4 AIRCROSS 2013 Instrukcja obsługi (in Polish)

9
219
Dane techniczne
SILNIKI DIESLA1,6 HDI 1101,8 HDi 150
Typy warianty wersje: BU... 9HD8/S9HDB/S6HZ8/S6HZB6HZB/S
Tryb napędu2WD4WD2WD4WD

Pojemność (cm3 )

1 560
1 798
Średnica x skok
(mm)
77 x 88,3
83 x 83,1
Moc maks
ymalna: norma CEE (kW) 84 110

Przy prędkości obrotowej (obr/min)3 600

4 000

Maks. moment obr.: norma
CEE (Nm)
270 300
Prz
y prędkości obrotowej (obr/min)1 750od 2 000 do 3 000

P
aliwoOlej napędowy

Olej napędowy

K
atalizator
Tak Tak
Filtr cząstek
(FA P)

Tak Tak
SKRZYNIE BIEGÓ
WRęczna(6 biegów) Ręczna (6 bieg

220
Dane techniczne
War tości MTRA oraz obciążenia przyczep, znajdujące się w tabeli, są ważne dla maksymalnej wysokości 1000 metr

9
221
Dane techniczne

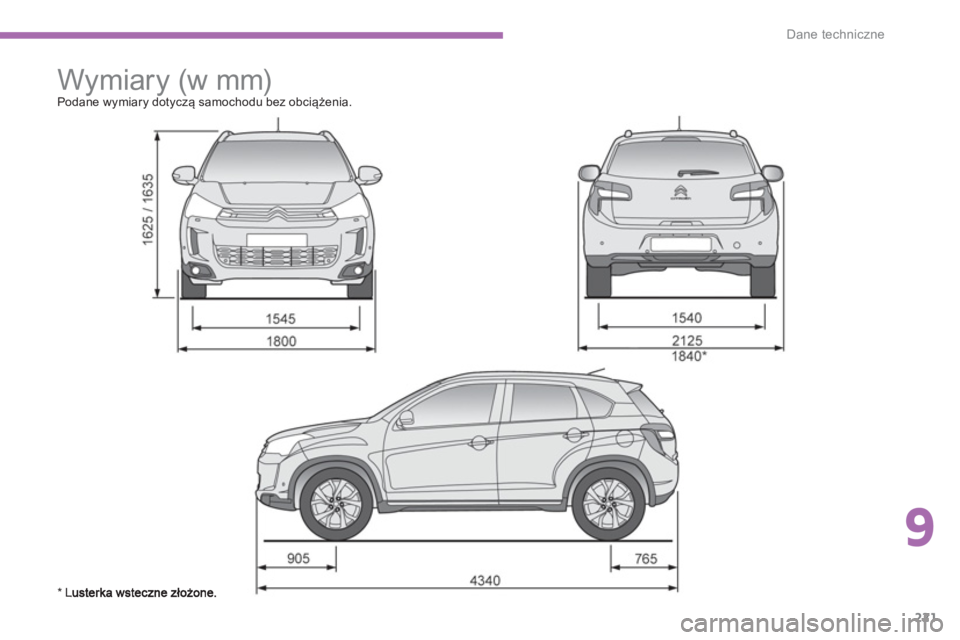

Wymiary (w mm)
Podane wymiary dotyczą samochodu bez obciążenia.
* L

222
Dane techniczne

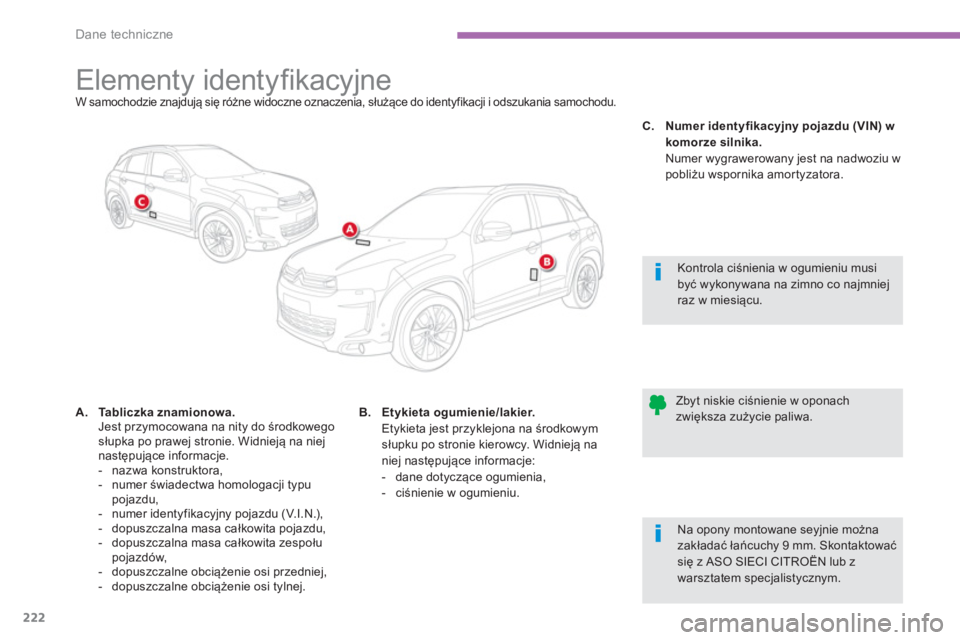

Elementy identyfikacyjne W samochodzie znajdują się różne widoczne oznaczenia, służące do identyfikacji i odszukania samochodu.
A.Tabliczka znamionowa.Jest przymocowana na nity do środkowego
słupka po prawej stronie. Widnieją na niej następujące informacje.
- nazwa konstruktora,
- numer świadectwa homologacji typupojazdu,
- numer identyfikacyjny pojazdu (V.I.N.),
- dopuszczalna masa całkowita pojazdu,
- dopuszczalna masa całkowita zespołu pojazd

223

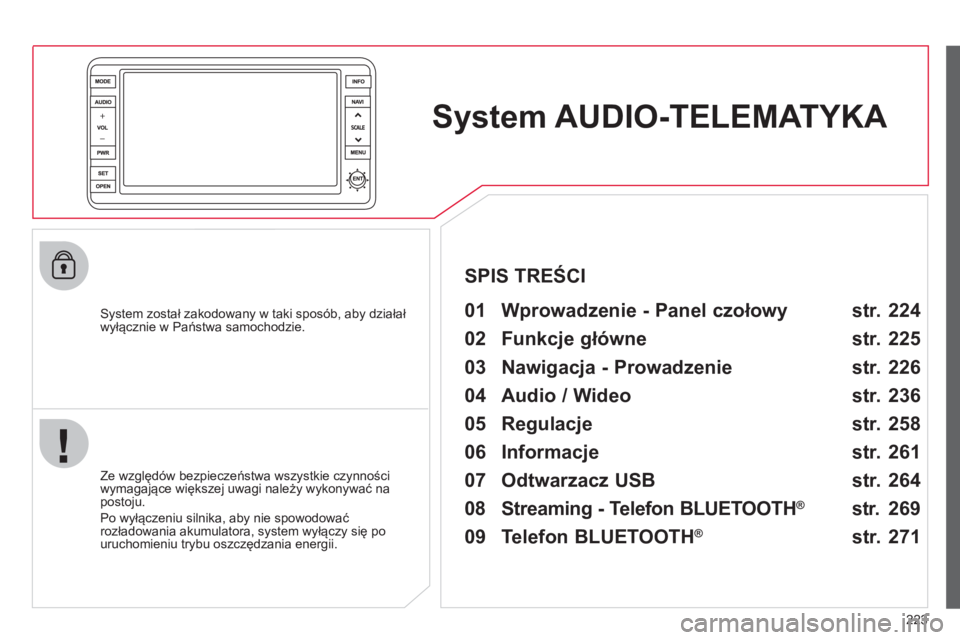

SystemAUDIO-TELEMATYKA


System został zakodowany w taki sposób, aby działał
wyłącznie w Państwa samochodzie.

01 Wprowadzenie - Panel czołowy


Ze względ

224

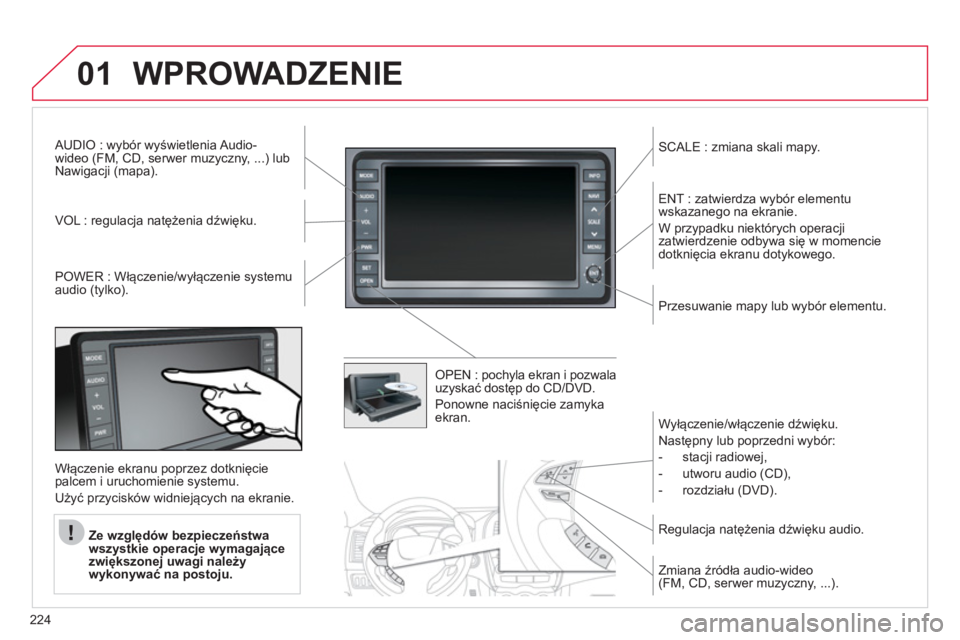

01WPROWADZENIE
AUDIO : wybór wyświetlenia Audio-
wideo (FM, CD, serwer muzyczny, ...) lub
Nawigacji (mapa).
V
OL : regulacja natężenia dźwięku.
SCALE : zmiana skali mapy.
P
OWER : Włączenie/wyłączenie systemu audio (tylko).
OPEN : pochyla ekran i pozwala uzyskać dostęp do CD/DVD.
Ponowne naciśni
ęcie zamykaekran.
ENT : zatwierdza w
yb

225

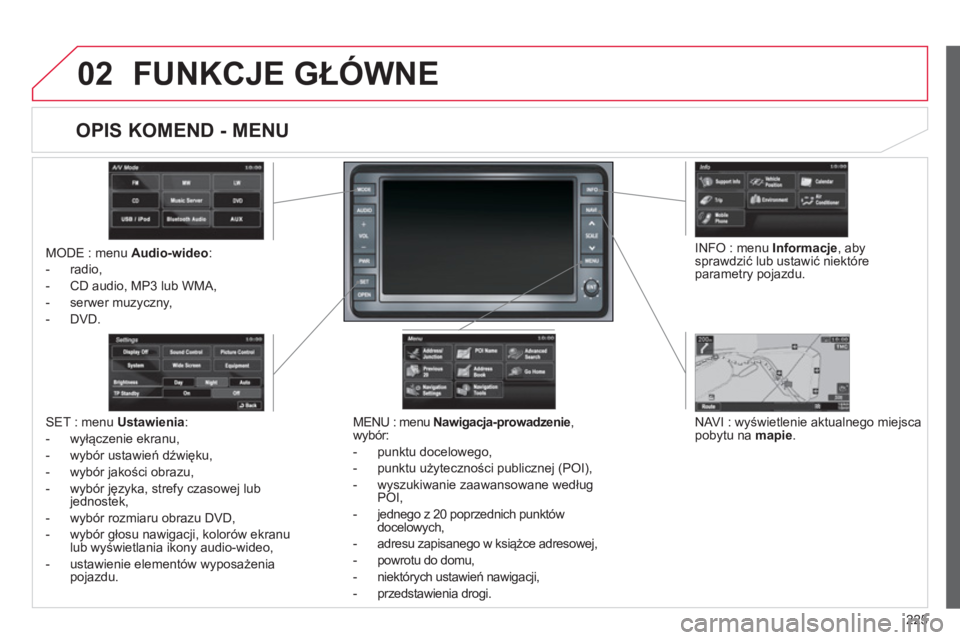

02FUNKCJE GŁÓWNE
MODE : menu Audio-wideo :
- radio,
-
CD audio, MP3 lub WMA,
- serwer muz
yczny,
-
DVD.
MENU : menu Nawigacja-prowadzenie,
wybór:
- pun
ktu docelowego,
- punktu uż
yteczności publicznej (POI),
- wyszukiwanie zaawansowane według
POI,
-
jednego z 20 poprzednich punktów
docelowych,
- adresu zapisane
go w książce adresowej,
- powrotu
do domu,
- niektór
ych ustawień nawigacji,
- prze
dstawienia drogi.

NAVI : w
yświetlenie aktualnego miejscapobytu na mapie.SET : menu Ustawienia:
- wyłączenie ekranu,
- w
ybór ustawień dźwięku,
- w
ybór jakości obrazu,
- wybór języka, stre
fy czasowej lub jednostek,
- w
ybór rozmiaru obrazu DVD,
- w
ybór głosu nawigacji, kolorów ekranu
lub wyświetlania ikony audio-wideo,
- ustawienie elementów w
yposażenia pojazdu.

INF
O : menu Informacje, aby sprawdzić lub ustawić niektóreparametry pojazdu.



















OPIS KOMEND - MENU

226

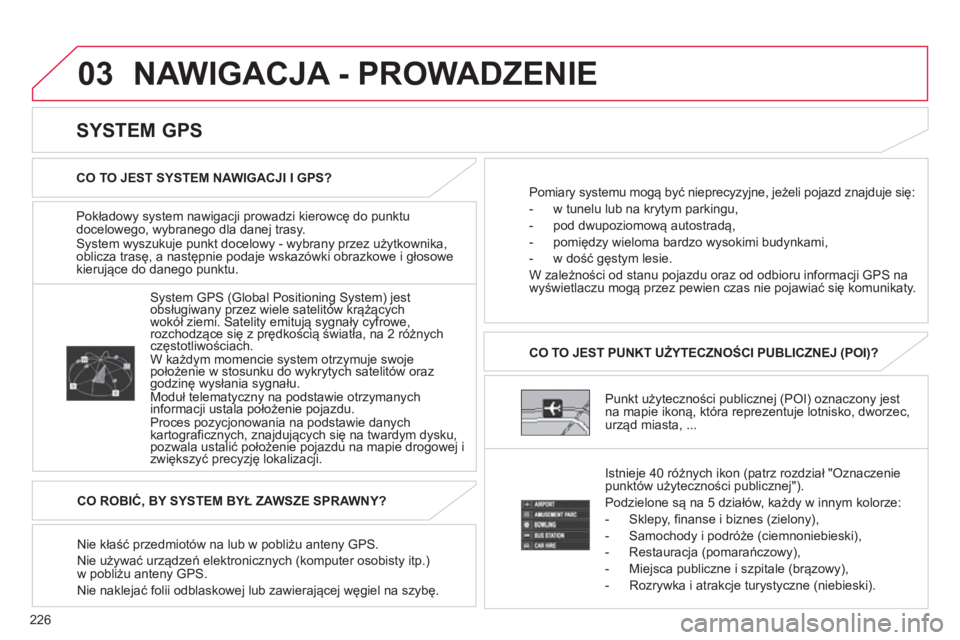

03 NAWIGACJA - PROWADZENIE
Pokładowy system nawigacji prowadzi kierowcę do punktu docelowego, wybranego dla danej trasy.
System wyszukuje punkt docelowy - wybrany przez użytkownika,
oblicza trasę, a następnie podaje wskaz

227

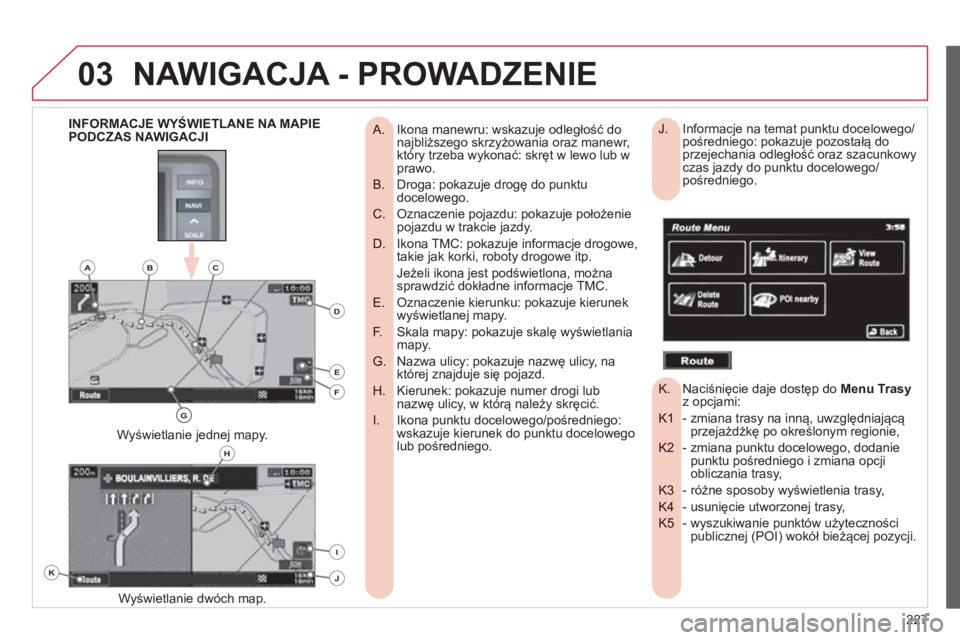

03NAWIGACJA - PROWADZENIE
Ikona manewru: wskazuje odległość do


A. najbliższego skrzyżowania oraz manewr,
który trzeba wykonać: skręt w lewo lub wprawo.
Droga: pokazuje drogę do punktu

B. docelowego.
Oznaczenie pojazdu: pokazuje położenie

C. pojazdu w trakcie jazdy.
Ikona TMC: pokazuje informacje drogowe,

D. takie jak korki, roboty drogowe itp.
Jeżeli ikona jest podświetlona, można sprawdzić dokładne informacje TMC.
Oznaczenie kierunku: pokazuje kierunek

E. wyświetlanej mapy.
Skala mapy: pokazuje skalę wyświetlania

F. mapy.
Nazwa ulicy: pokazuje nazwę ulicy, na

G. której znajduje się pojazd.
Kierunek: pokazuje numer drogi lub

H. nazwę ulicy, w którą należy skręcić.
Ikona punktu docelowego/pośredniego:

I. wskazuje kierunek do punktu docelowegolub pośredniego.
W
yświetlanie dwóch map. W
yświetlanie jednej mapy.















INFORMACJE WYŚWIETLANE NA MAPIE
PODCZAS NAWIGACJI
Informacje na temat punktu docelowego/

J. pośredniego: pokazuje pozostałą do przejechania odległość oraz szacunkowy czas jazdy do punktu docelowego/pośredniego.
Naciśnięcie daje dostęp do

K. MenuTrasyz opcjami:
- zmiana trasy na inną, uwzględniającą K1 przejażdżkę po określonym regionie,
- zmiana punktu docelowego, dodanieK2 punktu pośredniego i zmiana opcji
obliczania trasy,
- różne sposoby wyświetlenia trasy, K3
- usunięcie utworzonej trasy,K4
- wyszukiwanie punktów użytecznościK5 publicznej (POI) wokół bieżącej pozycji.

K
H
E
F
BCA
D
G
I
J

228
03
- Wybrać miejsce wprowadzając nazwę punktuB użyteczności publicznej (POI).
Wybrać:- państwo,
B1 - miasto,
B2 - nazwę zapisanego punktu POI,
B3 - kategorię punktu POI (lotnisko, kręgielnia,
B4 dworzec autobusowy, parking, stacja benzynowa,
hotel, kino, ...), - szczegółowa lista POI. B5
- Wybrać miejsce za pomocą opcji wyszukiwania C zaawansowanego punktu POI :
- wokół bieżącej lokalizacji, C1
- na drodze, C2
- wokół punktu docelowego, C3
- na wybranej ulicy, C4
- wzdłuż autostrady lub w pobliżu zjazdów, C5
- na mapie, C6
- przyjmując za punkt początkowy bieżącą drogę, C7
- określając współrzędne szerokość/wysokość. C8
- Wybrać miejsce wprowadzając adres lub nazwę
A ulicy punktu docelowego. Wybrać:
- państwo, A1
- miasto, A2
- ulicę, A3
- numer mieszkania, A4
- nazwę skrzyżowania, A5
- aby wybrać wyszukiwanie według numeru lub A6 skrzyżowania.
W promieniu około 100 km znajduje się maksymalnie 100 punktów użytecznościpublicznej (POI).















WYSZUKIWANIE PUNKTU DOCELOWEGO
WEDŁUG ADRESU LUB PUNKTU
UŻYTECZNOŚCI PUBLICZNEJ (POI)

NAWIGACJA - PROWADZENIE
C3
C6
ABC
A4 A3 A2 A1
A6A5
B1
B2
B3
B4
B5
C1C2
C4C5
C7C8
