CITROEN C4 AIRCROSS 2013 Instrukcja obsługi (in Polish)

199
7
Informacje praktyczne

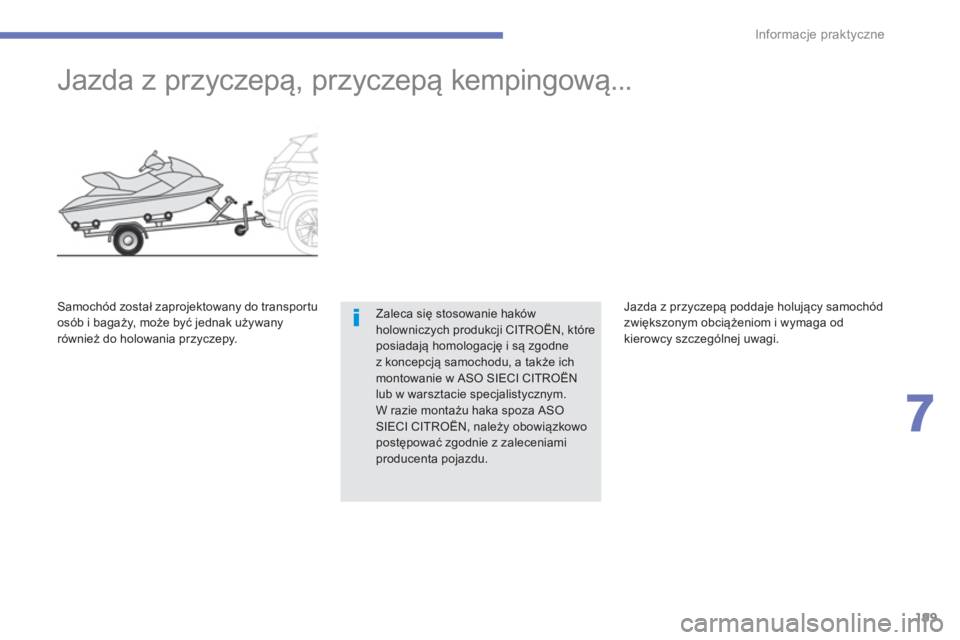

Jazda z przyczepÄ…, przyczepÄ… kempingowÄ…...
Zaleca siÄ™ stosowanie hak

200
Informacje praktyczne

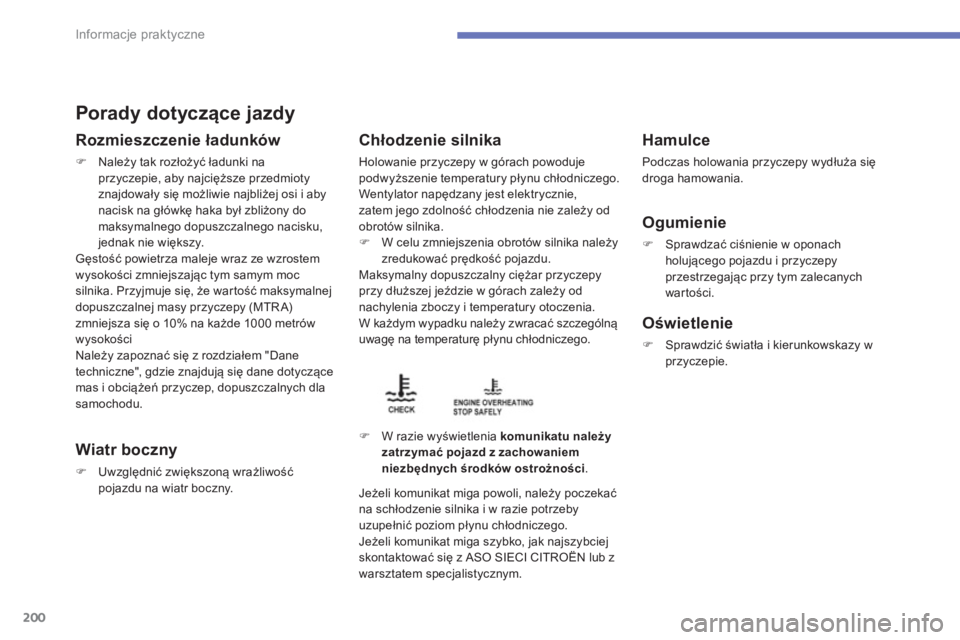

Porady dotyczÄ…ce jazdy
Rozmieszczenie ładunków
)Należy tak rozłożyü ładunki naprzyczepie, aby najcięższe przedmiotyznajdowały się możliwie najbliżej osi i aby nacisk na główkę haka był zbliżony domaksymalnego dopuszczalnego nacisku, jednak nie większy.Gęstość powietrza maleje wraz ze wzrostem
wysokości zmniejszając tym samym mocsilnika. Przyjmuje się, że war tość maksymalnej
dopuszczalnej masy przyczepy (MTRA)zmniejsza się o 10% na każde 1000 metrów
wysokości
Należy zapoznać się z rozdziałem "Dane
techniczne", gdzie znajdują się dane dotyczącemas i obciążeń przyczep, dopuszczalnych dlasamochodu.
Wiatr boczny
)Uwzględnić zwiększoną wrażliwość pojazdu na wiatr boczny.


Chłodzenie silnika

Holowanie przyczepy w górach powoduje
podwyższenie temperatury płynu chłodniczego.
Wentylator napędzany jest elektrycznie, zatem jego zdolność chłodzenia nie zależy od obrotów silnika.)
W celu zmniejszenia obrotów silnika należyzredukować prędkość pojazdu.
Maksymalny dopuszczalny ciężar przyczepy
prz
y dłuższej jeździe w g

201
7
Informacje praktyczne

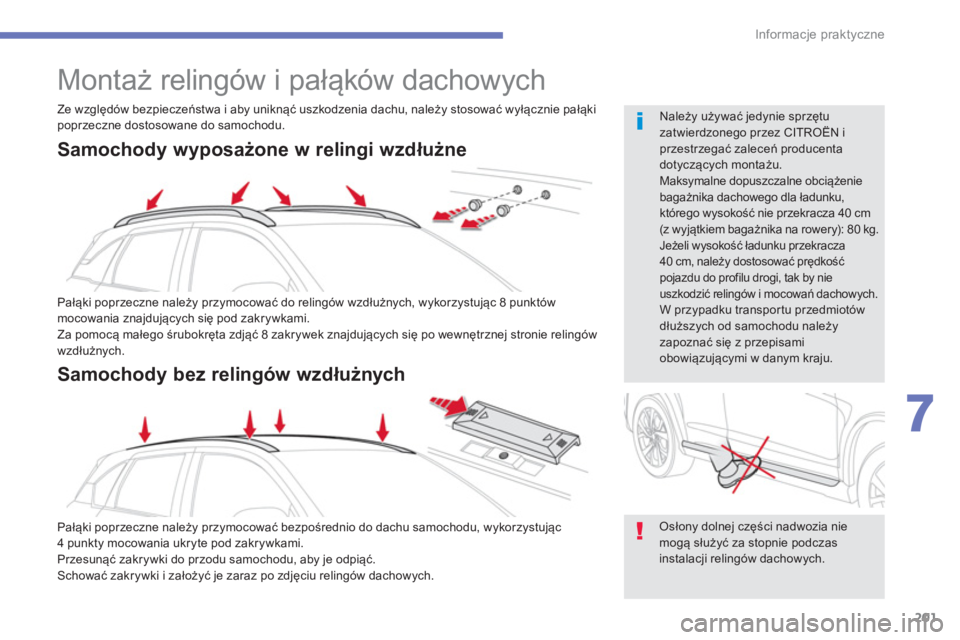

Montaż relingów i pałąków dachowych

Osłony dolnej części nadwozia niemogą służyü za stopnie podczas instalacji relingów dachowych.



Należy używać jedynie sprzętuzatwierdzonego przez CITRO

202
Informacje praktyczne

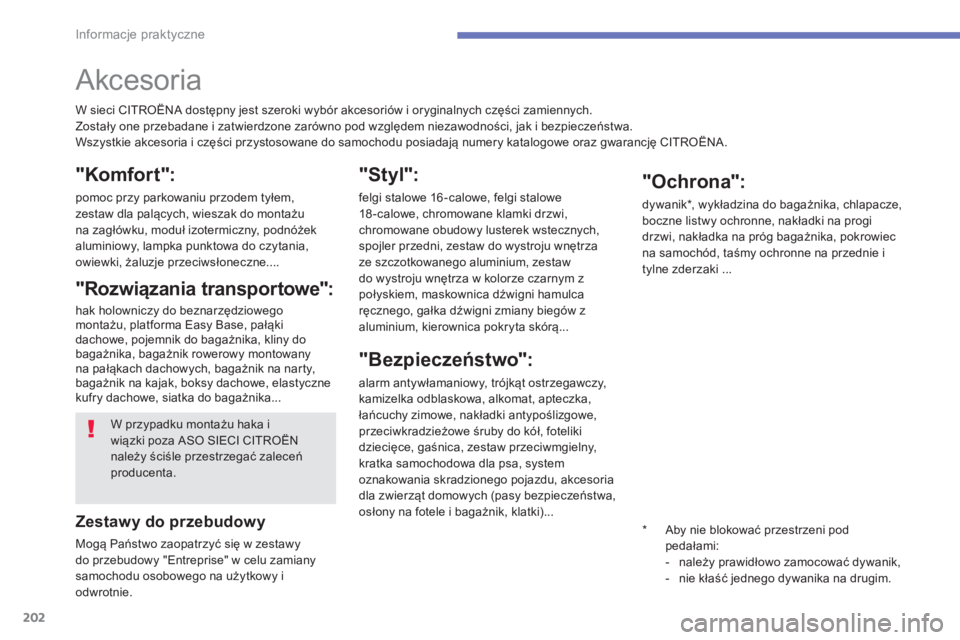

Akcesoria
W sieci CITROËNA dostępny jest szeroki wybór akcesoriów i oryginalnych części zamiennych.
Zostały one przebadane i zatwierdzone zarówno pod względem niezawodności, jak i bezpieczeństwa.
Wszystkie akcesoria i części przystosowane do samochodu posiadają numery katalogowe oraz gwarancję CITRO

203
7
Informacje praktyczne
Montaż urządzeń i akcesoriówelektrycznych spoza katalogu (doboru) CITROËNA może spowodować usterkę elektroniki oraz nadmierne obciążenieinstalacji elektrycznej pojazdu.
Przedstawiciele marki CITROËN służą wszelką pomocą przy wyborzewyposażenia dopuszczonego dostosowania w Państwa samochodzie.

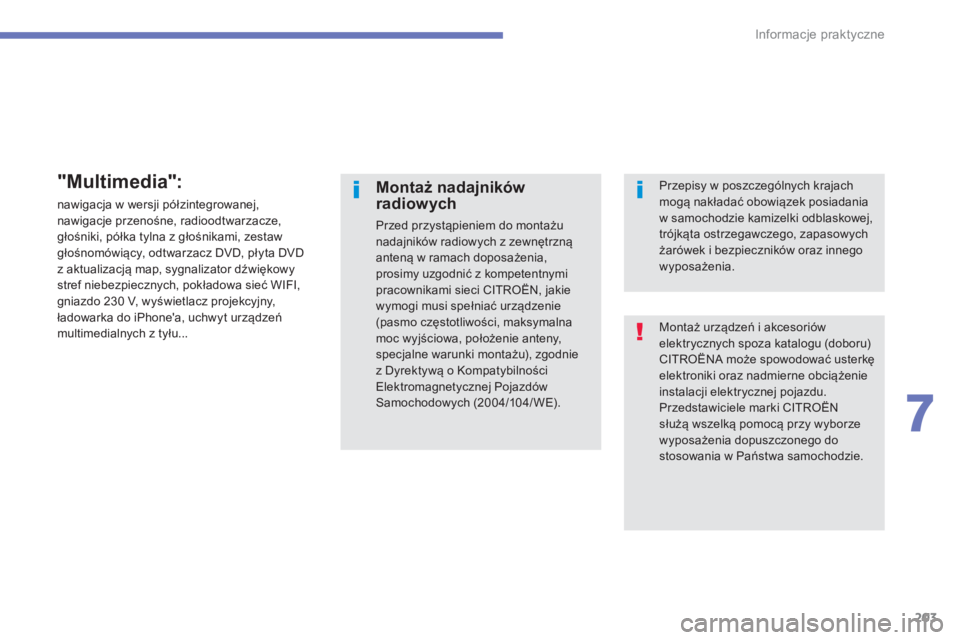

Montaż nadajników radiowych
Przed przystąpieniem do montażu nadajników radiowych z zewnętrznąanteną w ramach doposażenia, prosimy uzgodnić z kompetentnymi pracownikami sieci CITROËN, jakiewymogi musi spełniać urządzenie (pasmo częstotliwości, maksymalnamoc wyjściowa, położenie anteny, specjalne warunki montażu), zgodnie z Dyrektywą o KompatybilnościElektromagnetycznej Pojazdów Samochodowych (2004/104/WE).


Przepisy w poszczególnych krajach mogą nakładać obowiązek posiadaniaw samochodzie kamizelki odblaskowej, trójkąta ostrzegawczego, zapasowych żar

204
Kontrole
TOTAL & CITROËN

205
8
Kontrole

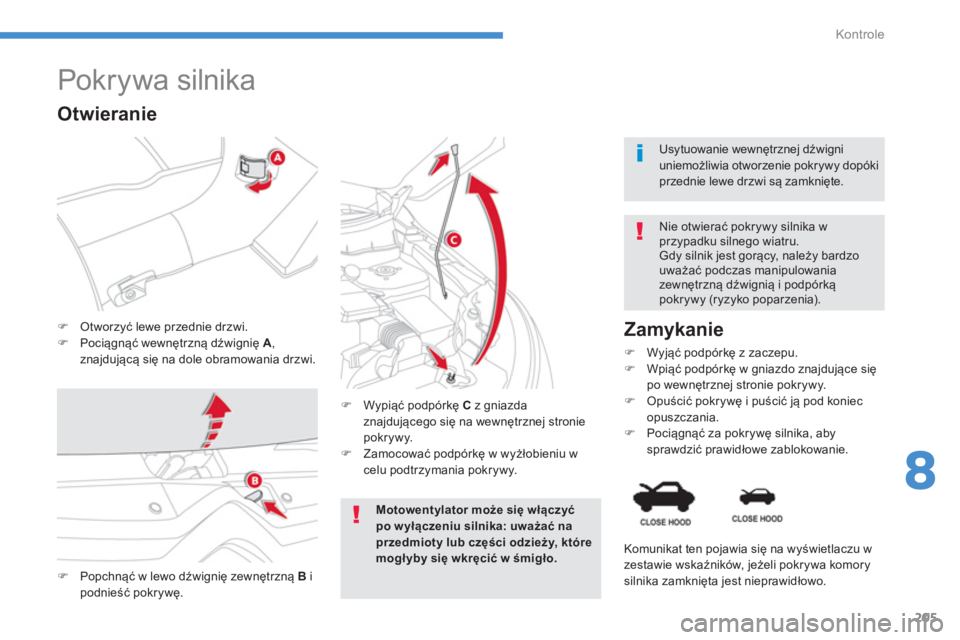

Pokrywa silnika
)Otworzyć lewe przednie drzwi. )Pociągnąć wewnętrzną dźwignię A,znajdującą się na dole obramowania drzwi.
Nie otwierać pokrywy silnika wprzypadku silnego wiatru. Gdy silnik jest gorący, należy bardzo uważać podczas manipulowaniazewnętrzną dźwignią i podp

206
Kontrole
poszczególnych płynów oraz wymianyniektórych podzespołów.















Silniki benzynowe
1.
Zbiornik spryskiwacza szyby i reflektorów.2.
Zbiornik płynu chłodniczego.3.
Zbiornik płynu hamulcowego.4.
Akumulator. 5.
Skrzynka bezpieczników.
6.Filtr powietrza .
7. Wskaźnik poziomu oleju silnikowego. 8.Uzupełnianie oleju silnikowego.
1,6 L 115
2,0 L 150

207
8
Kontrole
niektórych elementów oraz odpowietrzania
układu paliwowego.

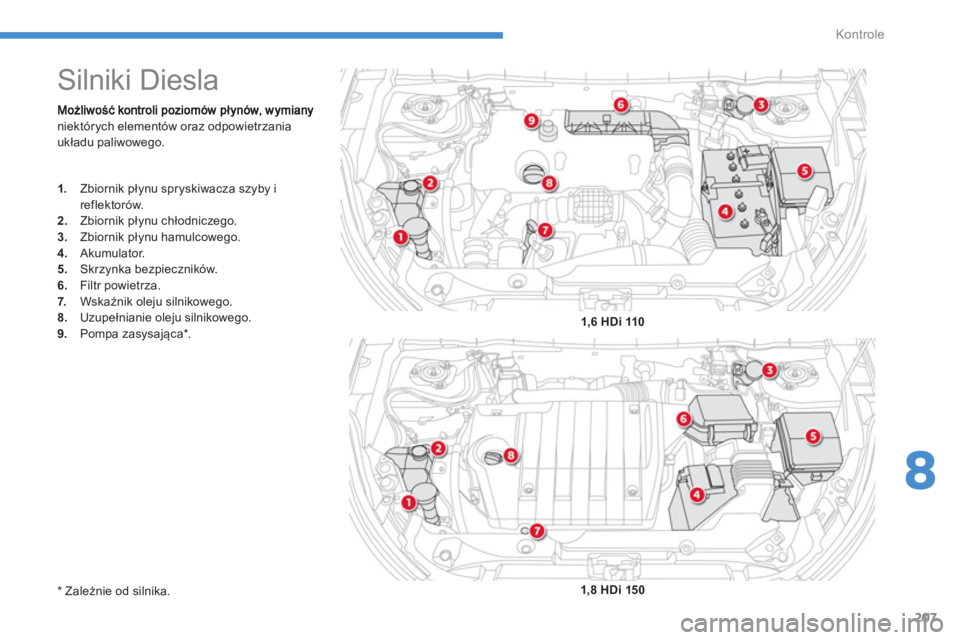

Silniki Diesla
1.
Zbiornik płynu spryskiwacza szyby i reflektorów.2.Zbiornik płynu chłodniczego.3.Zbiornik płynu hamulcowego.4.
Akumulator.
5. Skrzynka bezpieczników.
6.Filtr powietrza.
7. Wskaźnik oleju silnikowego.8.Uzupełnianie oleju silnikowego.9.
Pompa zasysajÄ…ca * .1,6 HDi 110
1,8 HDi 150
*

Zależnie od silnika.

208
Kontrole
Gdy symbol zacznie migać szybko(2 razy na sekundę), w zbiorniku jestmało paliwa (około 5 litrów).
Należy bezwzględnie uzupełnić poziom paliwa, aby uniknąć usterki.

































Zbiornik paliwa
Pojemność zbiornika: około 60 litrów.
Minimalny poziom paliwa
Napełnianie
Etykieta przyklejona po wewnętrznej stronie
klapki wskazuje rodzaj paliwa stosowany dla
dane
go silnika.
Do zbiornika należy dolać powyżej 5 litrów, abywskaźnik wskazał nowy poziom.

Położenie korka

Gdy zostanie osiągnięty minimalny
poziom paliwa, na ekranie w zestawie wskaźników pojawia się symbol.Pierwsze zapalenie oznacza, że w
zbiorniku pozostało około 10 litrów. Symbol miga wolno
(mniej więcej raz nasekundę).
1.
Otwieranie klapki. 2.Otwieranie korka.
3.Zawieszanie korka.
Ab
y bezpiecznie napełnić zbiornik, należy: )bezwzględnie wyłączyć silnik,)
pociągnąć dźwignię A
, znajdujÄ…cÄ… siÄ™ na
dole, po lewej stronie fotela kierowcy, aby odryglować klapkę zbiornika paliwa, )
otworzyć klapkę wlewu paliwa B , )
obrócić korek C
w lewo, )
wyjąć korek C
, )
napełnić zbiornik paliwa, nie dolewać
paliwa po trzecim odbiciu pistoletu(nieprzestrzeganie tego zalecenia może spowodowac awarię układu paliwowego).
Po zakończeniu tankowania należ
y:)
włożyü korek - najpierw jego górną część, )
dokręcić korek w prawą stronę,
)
zamknąć klapkę.
Sprawdzić, czy klapka jest prawidłowo zamknięta.
Symbol ten informuje, że korek
wlewu paliwa znajduje siÄ™ po lewej stronie samochodu.
W momencie
jego otwierania można usłyszeć
dźwi
ęk zasysania powietrza. Podciśnienie w zbiorniku jest zjawiskiem normalnym i wynika
ono ze szczelności układu paliwowego.
