CITROEN C4 AIRCROSS 2013 Instrukcja obsługi (in Polish)

179
7
Informacje praktyczne

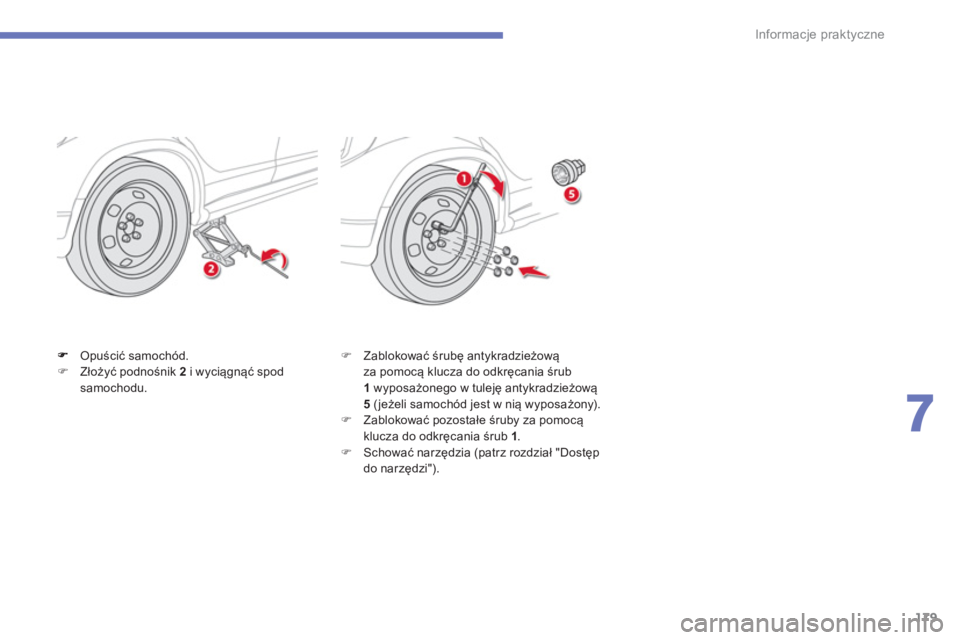

Opuścić samochód. )Złożyü podnośnik 2i wyciągnąć spodsamochodu.
)
Zablokować śrubę antykradzieżowąza pomocą klucza do odkręcania śrub 1
wyposażonego w tuleję antykradzieżową
5 (jeżeli samochód jest w nią wyposażony). )
Zablokować pozostałe śruby za pomocą
klucza do odkręcania śrub 1.)
Schować narzędzia (patrz rozdział "Dostęp
do narzędzi").

180
Informacje praktyczne

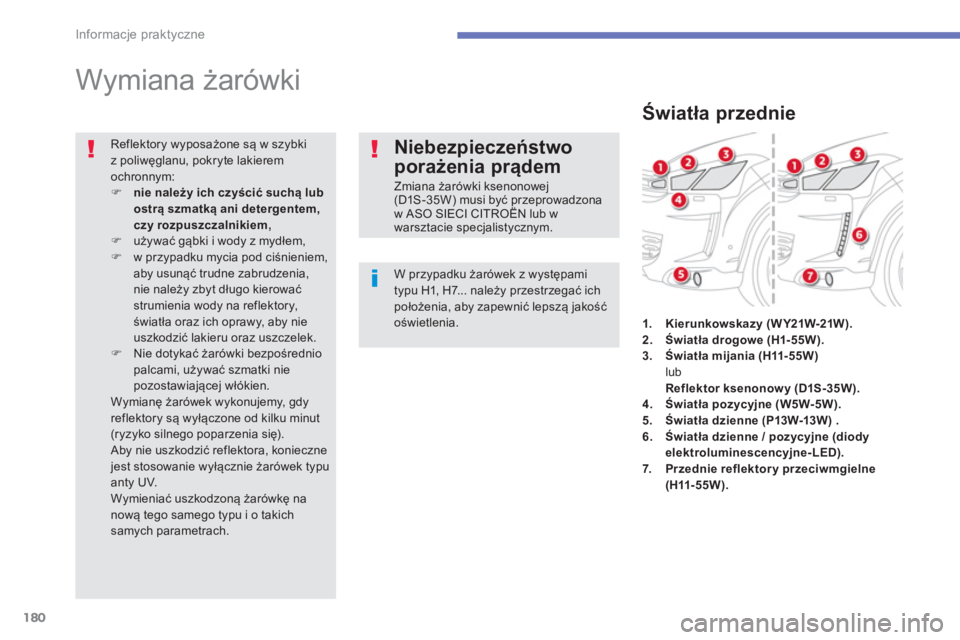

Wymiana żarówki
W przypadku żarówek z występamitypu H1, H7... należy przestrzegać ichpołożenia, aby zapewnić lepszą jakość oświetlenia.

Reflektory wyposażone są w szybkiz poliwęglanu, pokryte lakierem ochronnym: )nie należy ich czyścić suchą lub ostrą szmatką ani detergentem,czy rozpuszczalnikiem,)używać gąbki i wody z mydłem, )w przypadku mycia pod ciśnieniem,aby usunąć trudne zabrudzenia,nie należy zbyt długo kierowaćstrumienia wody na reflektory,światła oraz ich oprawy, aby nie uszkodzić lakieru oraz uszczelek.)Nie dotykać żarówki bezpośredniopalcami, używać szmatki niepozostawiającej włókien. Wymianę żarówek wykonujemy, gdy reflektory są wyłączone od kilku minut
(ryzyko silnego poparzenia się). Aby nie uszkodzić reflektora, konieczne jest stosowanie wyłącznie żarówek typuanty UV. Wymieniać uszkodzoną żarówkę nanową tego samego typu i o takichsamych parametrach.
Niebezpieczeństwo
porażenia prądem
Zmiana żarówki ksenonowej(D1S-35W) musi być przeprowadzonaw ASO SIECI CITROËN lub w warsztacie specjalistycznym.


Światła przednie
1.Kierunkowskazy(W Y21W-21W).2.Światła drogowe (H1- 55W).3.Światła mijania (H11- 55W) lub Reflektor ksenonowy (D1S-35W).4.Światła pozycyjne (W5W-5W).5.Światła dzienne(P13W-13W).6. Światła dzienne / pozycyjne (diody
elektroluminescencyjne-LED).7.Przednie reflektory przeciwmgielne(H11- 55W).

181
7
Informacje praktyczne

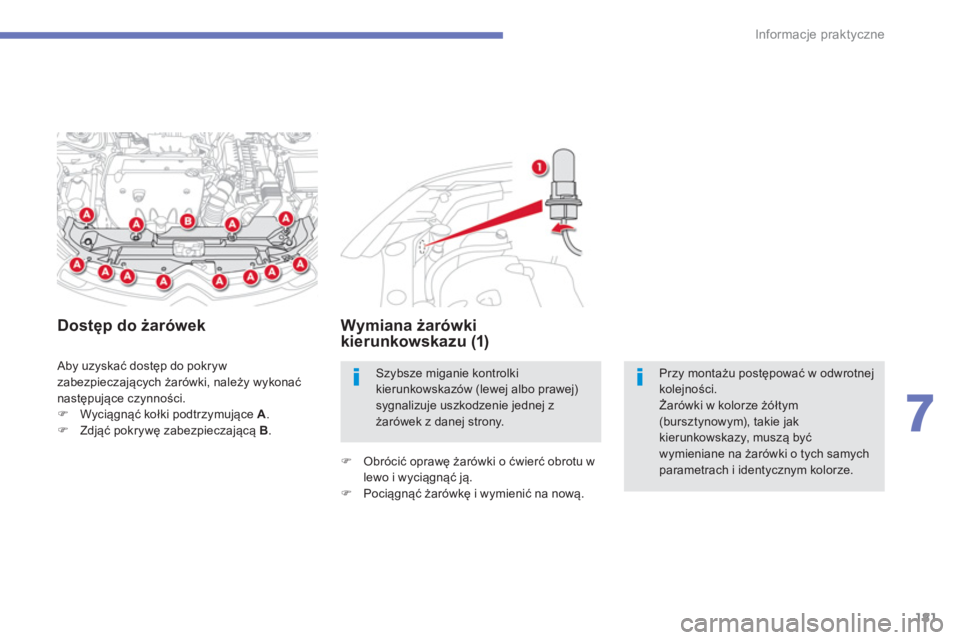

Aby uzyskać dostęp do pokryw
zabezpieczających żarówki, należy wykonać następujące czynności. )Wyciągnąć kołki podtrzymujące A . )Zdjąć pokrywę zabezpieczającą B.
Dostęp do żarówek Wymiana żarówki kierunkowskazu (1)
)
Obrócić oprawę żarówki o ćwierć obrotu w lewo i wyciągnąć ją. )
Pociągnąć żarówkę i wymienić na nową.
Szybsze miganie kontrolkikierunkowskazów (lewej albo prawej)sygnalizuje uszkodzenie jednej z żarówek z danej strony.

Przy montażu postępować w odwrotnejkolejności. Żar

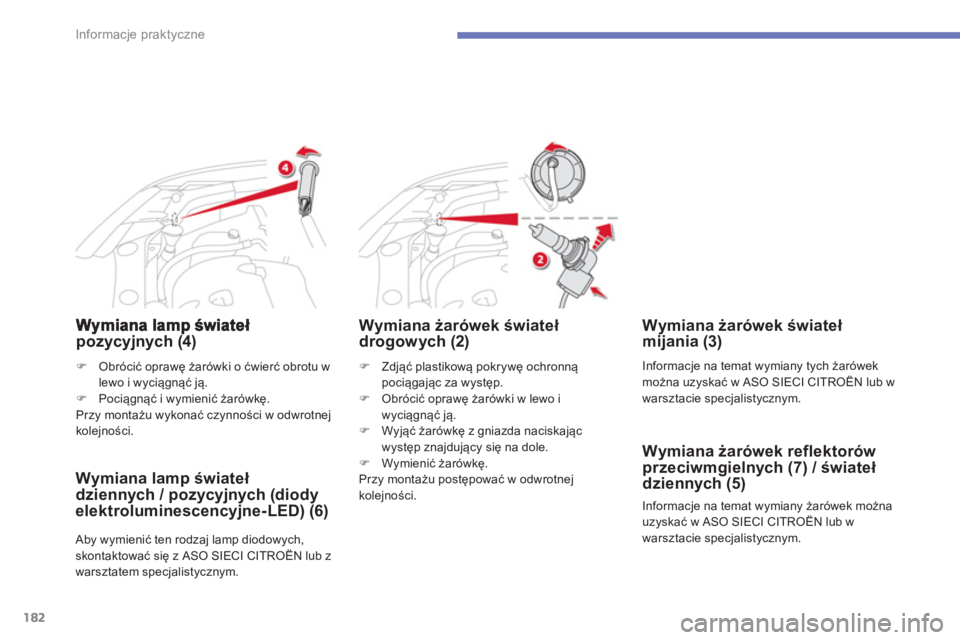

182
Informacje praktyczne
pozycyjnych (4)
) Zdjąć plastikową pokrywę ochronną
pociągając za występ. ) Obrócić oprawę żarówki w lewo i
wyciągnąć ją. )
Wyjąć żarówkę z gniazda naciskając
występ znajdujący się na dole.)
Wymienić żarówkę.
Przy montażu postępować w odwrotnejkolejności.

Wymiana żarówek świateł
drogowych (2)
) Obrócić oprawę żarówki o ćwierć obrotu w
lewo i wyciągnąć ją.)
Pociągnąć i wymienić żarówkę.
Przy montażu wykonać czynności w odwrotnejkolejności.
Wymiana lamp świateł
dziennych / pozycyjnych (diody
elektroluminescencyjne-LED) (6)
Aby wymienić ten rodzaj lamp diodowych, skontaktować się z ASO SIECI CITRO

183
7
Informacje praktyczne
Popchnąć kierunkowskaz do tyłu, aby go wyczepić. )Odłączyć złącze kierunkowskazu.
)Wymienić kierunkowskaz.
Przy montażu postępować w odwrotnej kolejności.
Zamienne żarówki dostępne są w ASO SIECI CITROËN lub w warsztacie specjalistycznym.

Wymiana kierunkowskazów bocznych
Punktowe oświetlenie zewnętrznych lusterek wstecznych

Wymianę diod elektroluminescencyjnych należy wykonać w ASO sieci CITROËN lub w warsztacie specjalistycznym.

184
Informacje praktyczne

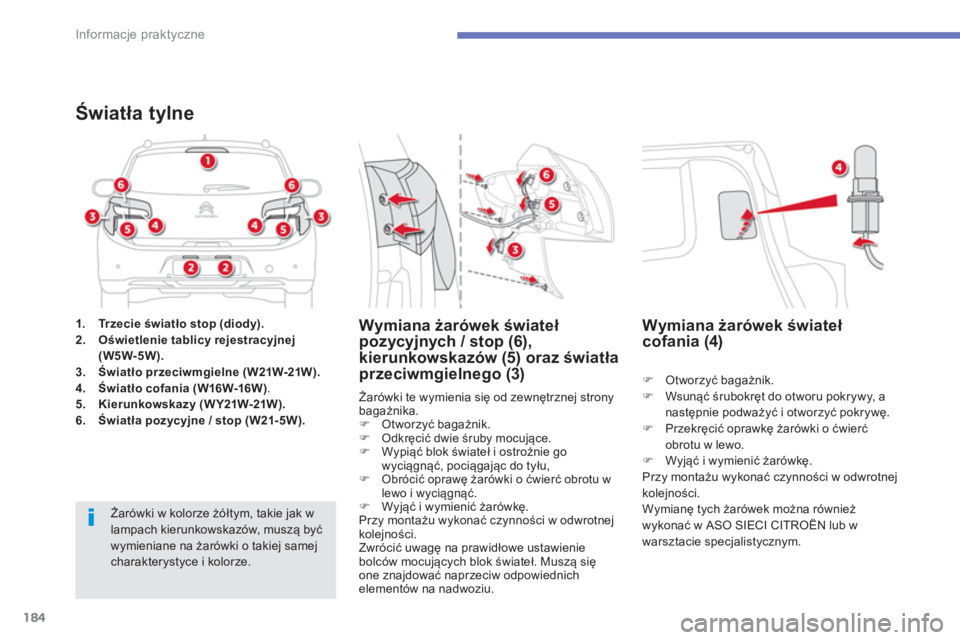

1.Trzecie światło stop (diody).2.Oświetlenie tablicy rejestracyjnej(W5W-5W).3.Światło przeciwmgielne (W21W-21W).4.Światło cofania (W16W-16W)
. 5.Kierunkowskazy (W Y21W-21W).6.Światła pozycyjne / stop (W21-5W).
Światła tylne
Żar

185
7
Informacje praktyczne

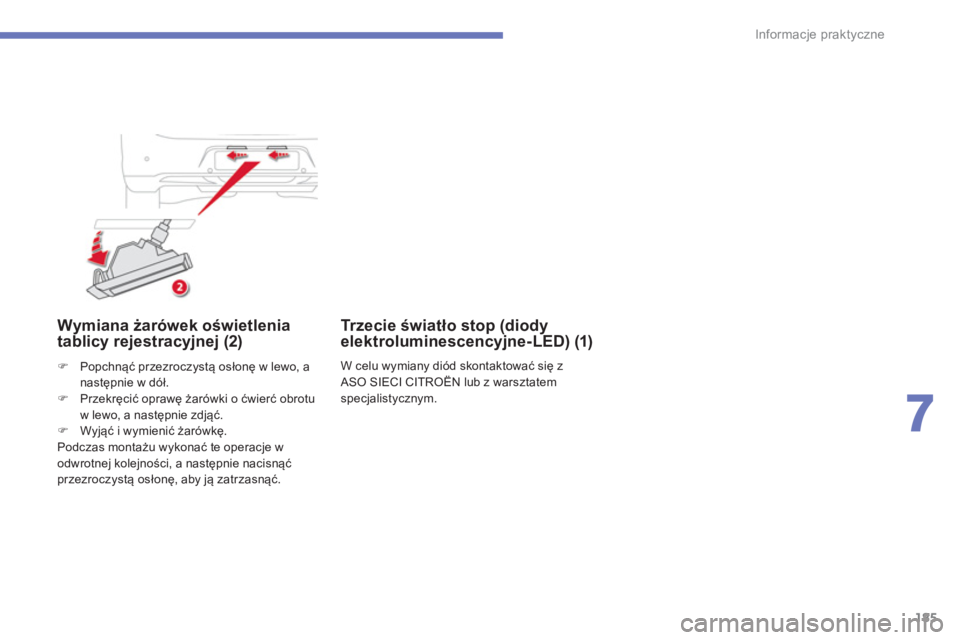

Wymiana żarówek oświetlenia tablicy rejestracyjnej (2)

)Popchnąć przezroczystą osłonę w lewo, a następnie w dół. )Przekręcić oprawę żarówki o ćwierć obrotu
w lewo, a następnie zdjąć. )Wyjąć i wymienić żarówkę.
Podczas montażu wykonać te operacje w
odwrotnej kolejności, a następnie nacisnąć przezroczystą osłonę, aby ją zatrzasnąć.
Trzecie światło stop (diody elektroluminescencyjne-LED) (1)
W celu wymiany diód skontaktować się z
ASO SIECI CITROËN lub z warsztatem
spec
jalistycznym.

186
Informacje praktyczne

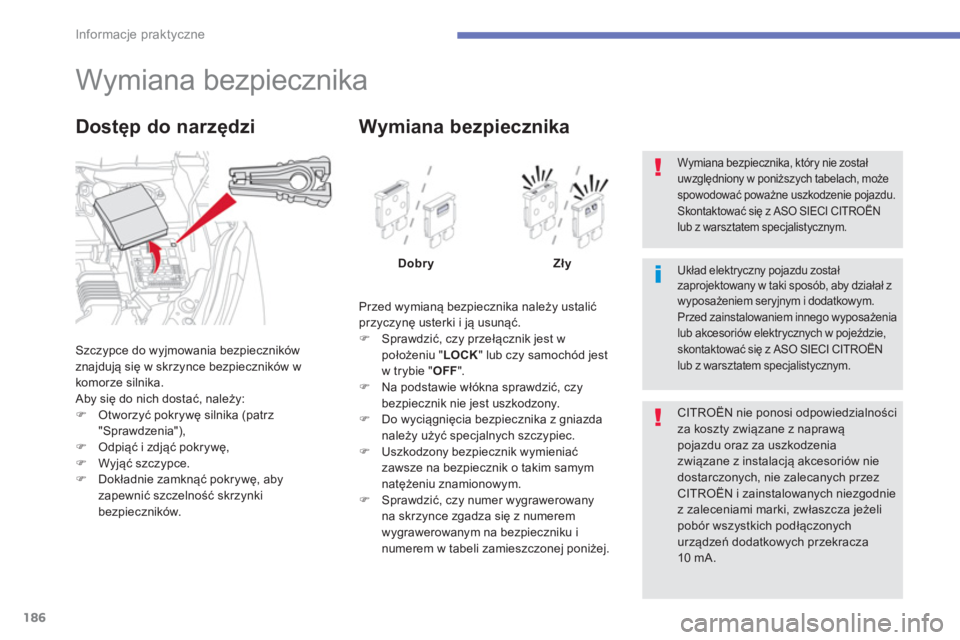

Wymiana bezpiecznika
Szczypce do wyjmowania bezpieczników
znajdują się w skrzynce bezpieczników w
komorze silnika.
Aby się do nich dostać, należy: )Otworzyć pokrywę silnika (patrz
"Sprawdzenia"),)Odpiąć i zdjąć pokrywę,)Wyjąć szczypce. )Dokładnie zamknąć pokrywę, aby zapewnić szczelność skrzynki
bezpiecznik

187
7
Informacje praktyczne

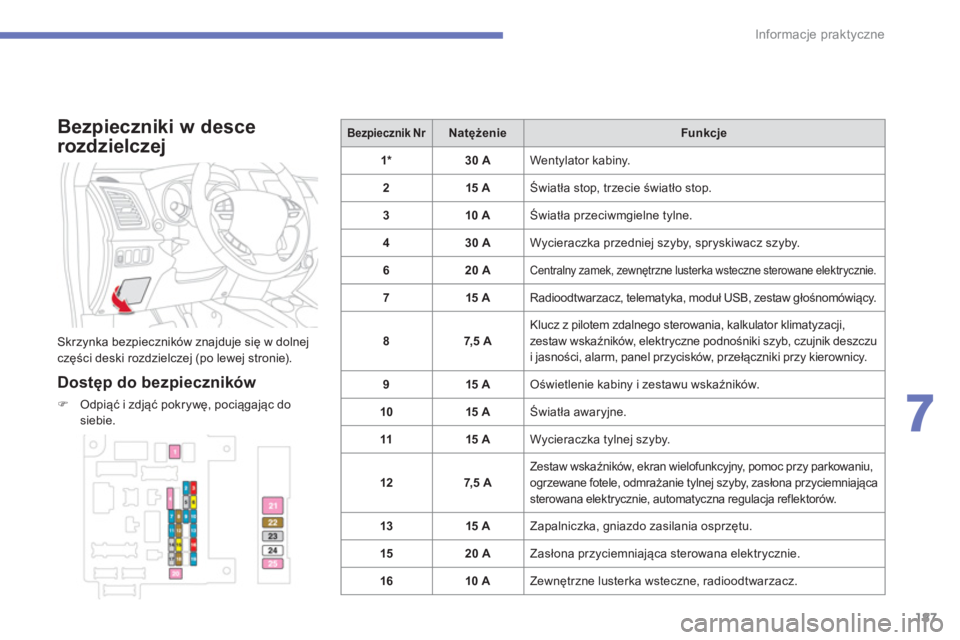

Bezpieczniki w desce
rozdzielczej

Skrzynka bezpieczników znajduje się w dolnej części deski rozdzielczej (po lewej stronie).


Dostęp do bezpiecznik

188
Informacje praktyczne

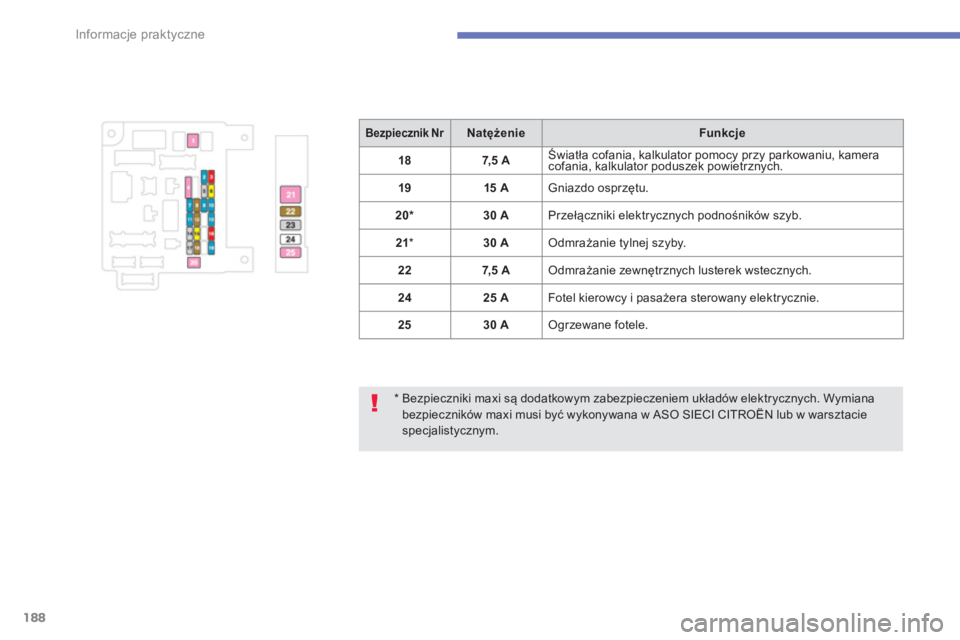

* Bezpieczniki maxi są dodatkowym zabezpieczeniem układów elektrycznych. Wymiana bezpieczników maxi musi być wykonywana w ASO SIECI CITROËN lub w warsztaciespecjalistycznym.

Bezpiecznik NrNatężenieFunkcje
187,5 A
Światła cofania, kalkulator pomocy przy parkowaniu, kamera cofania, kalkulator poduszek powietrznych. yy
1915 A Gniazdo osprzętu.
20*30 A
Przełączniki elektrycznych podnośników szyb.
21*30 A Odmrażanie tylnej szyby.
227,5 A Odmrażanie zewnętrznych lusterek wstecznych.
2
425 A
Fotel kierowcy i pasażera sterowany elektrycznie.
2
530 A Ogrzewane fotele.
