CITROEN C4 AIRCROSS 2013 ΟΔΗΓΌΣ ΧΡΉΣΗΣ (in Greek)

169
6
Ασφάλεια







Παιδική ασφάλεια

Μηχανική διάταξη που εμποδίζει το άνοιγμα της πίσω πόρτας από το εσωτερικό χερούλι της.
Η ασφάλεια βρίσκεται πάνω στην πλαϊνή πλευρά κάθε πίσω πόρτας.


Κλείδωμα
)Μετακινείτε την ασφάλεια Aπρος τη θέση A1
.

Ξεκλείδωμα
)
Μετακινείτε την ασφάλεια A
προς τη θέση A2
.

170
Πρακτικές πληροφορίες
Το κιτ αυτό βρίσκεται στο πορτ-μπαγκάζ κάτω
από το πάτωμα.
Πρόκειται για ένα πλήρες σύστημα που αποτελείται
από έναν συμπιεστή και ένα φιαλίδιο προϊόντος που κλείνει τις τρύπες, με το οποίο μπορείτε να επισκευάσετε προσωρινά ένα ελαστικό, για να
φθάσετε μέχρι το πλησιέστερο συνεργείο.
Έχει σχεδιαστεί για την επισκευή τωνπερισσότερων τρυπημάτων που μπορεί ναεπηρεάσουν το ελαστικό και τα οποία βρίσκονται στην επιφάνεια κύλισης του ελαστικού.



















Κιτ προσωρινής επισκευής ελαστικών
Πρόσβαση στο κιτ
1. Συμπιεστής 12 V, με ενσωματωμένο
μανόμετρο, για τη μέτρηση και ρύθμιση της πίεσης του ελαστικού.
Γι α να το φθάσετε:
) Ανοίξτε το πορτ-μπαγκάζ. )Σηκώστε το πάτωμα και αφαιρέστε το. )Βγάλτε το κιτ.


Σύνθεση του κιτ
Το αυτοκόλλητο περιορισμού ταχύτηταςπρέπει να κολληθεί πάνω στο τιμόνι του αυτοκινήτου για να σας υπενθυμίζει ότιένας τροχός είναι σε προσωρινή χρήση.

Μην υπερβαίνετε την ταχύτητα των 80 χλμ/+!
. όταν κινείστε με ένα ελαστικό πουέχει επισκευαστεί με κιτ αυτού του τύπου.
2. Φιαλίδιο με προϊόν που κλείνει τις τρύπες, για την προσωρινή επισκευή του ελαστικού.3. Αν τα λ λακ τικός αντάπτορας. 4. Εργαλείο αφαίρεσης/
0

171
7
Πρακτικές πληροφορίες

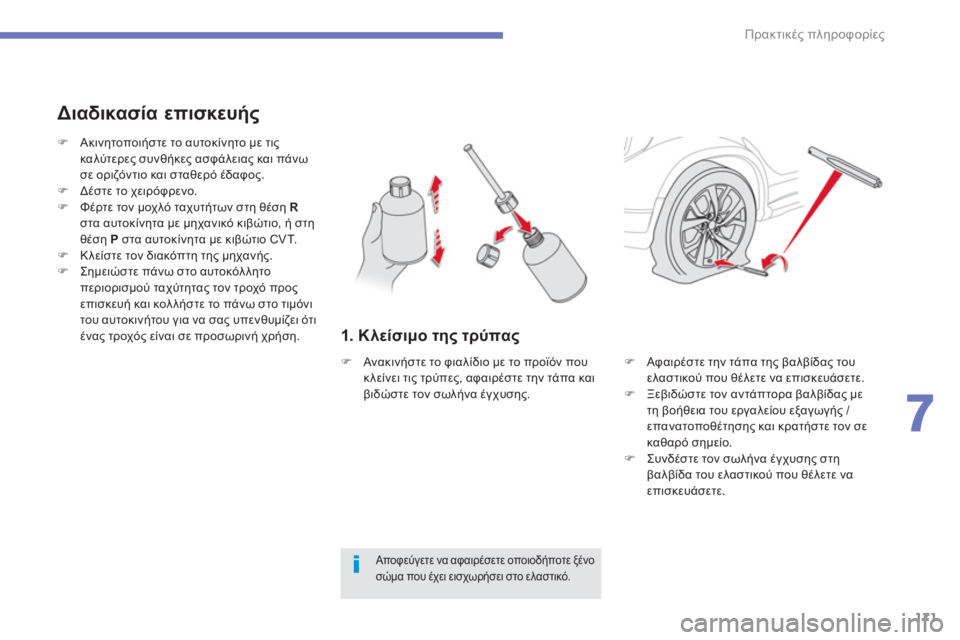

1. Κλείσιμο της τρύπας


Διαδικασία επισκευής

Αποφεύγετε να αφαιρέσετε οποιοδήποτε ξένοσώμα που έχει εισχωρήσει στο ελαστικό.
)Ακινητοποιήστε το αυτοκίνητο με τις
καλύτερε
ς συνθήκες ασφάλειας και πάνω
σε οριζόντιο και σταθερό έδαφος.) Δέστε το χειρόφρενο.) Φέρτε τον μοχλό ταχυτήτων στη θέση R
στα αυτοκίνητα με μηχανικό κιβώτιο, ή στη
θέση
P στα αυτοκίνητα με κιβώτιο CVT. )Κλείστε τον διακόπτη της μηχανής.)Σημειώστε πάνω στο αυτοκόλλητο
περιορισμού ταχύτητας τον τροχό προςεπισκευή και κολλήστε το πάνω στο τιμόνι
του αυτοκινήτου για να σας υπενθυμίζει ότι ένας τροχός είναι σε προσωρινή χρήση.

) Αφαιρέστε την τάπα της βαλβίδας τουελαστικού που θέλετε να επισκευάσετε.) Ξεβιδώστε τον αντάπτορα βαλβίδας με
τη βοήθεια του εργαλείου εξαγωγής / επανατοποθέτησης και κρατήστε τον σε
καθαρό σημείο.
) Συνδέστε τον σωλήνα έγχυσης στη βαλβίδα του ελαστικού που θέλετε ναεπισκευάσετε.
) Ανακινήστε το φιαλίδιο με το προϊόν πουκλείνει τις τρύπες, αφαιρέστε την τάπα καιβιδώστε τον σωλήνα έγχυσης.

172
Πρακτικές πληροφορίες

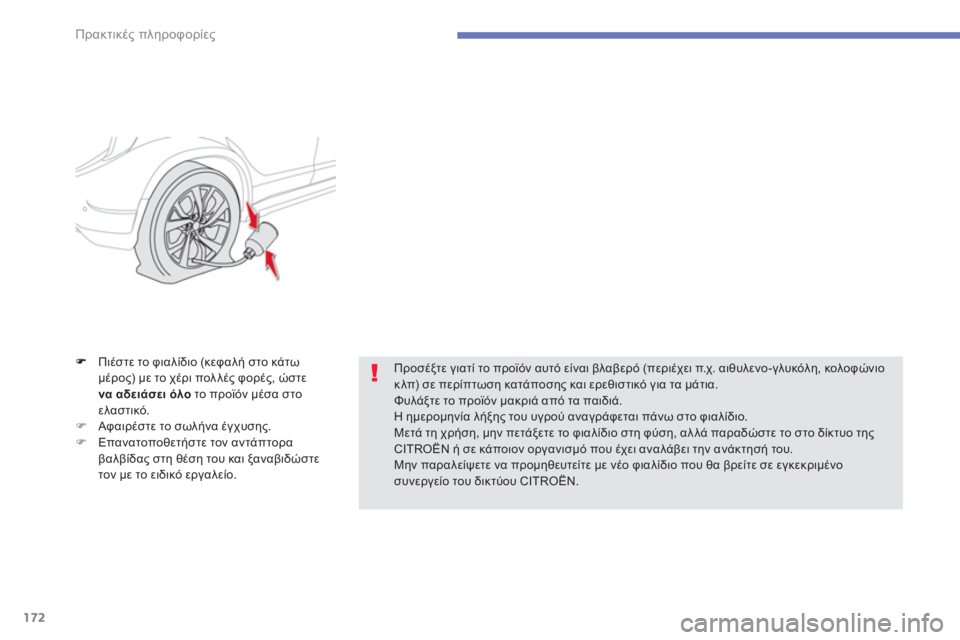

Πιέστε το φιαλίδιο (κεφαλή στο κάτω
μέρος) με το χέρι πολλές φορές, ώστε
να αδειάσει όλο το προϊόν μέσα στοελαστικό.) Αφαιρέστε το σωλήνα έγχυσης. ) Επανατοποθετήστε τον αντάπτοραβαλβίδας στη θέση του και ξαναβιδώστε
τον με το ειδικό εργαλείο.

Προσέξτε γιατί το προϊόν αυτό είναι βλαβερό (περιέχει π.χ. αιθυλενο-γλυκόλη, κολοφώνιοκλπ) σε περίπτωση κατάποσης και ερεθιστικό για τα μάτια. Φυλάξτε το προϊόν μακριά από τα παιδιά. Η ημερομηνία λήξης του υγρού αναγράφεται πάνω στο φιαλίδιο. Μετά τη χρήση, μην πετάξετε το φιαλίδιο στη φύση, αλλά παραδώστε το στο δίκτυο τηςCITROËN ή σε κάποιον οργανισμό που έχει αναλάβει την ανάκτησή του.Μην παραλείψετε να προμηθευτείτε με νέο φιαλίδιο που θα βρείτε σε εγκεκριμένο συνεργείο του δικτύου CITROËN.

173
7
Πρακτικές πληροφορίες


2. Συμπλήρωση αέρα
)Βεβαιωθείτε ότι ο διακόπτης A τουσυμπιεστή είναι στη θέση "OFF ".) Ξετυλίξτε τελείως το σωληνάκι B του
συμπιεστή.
) Συνδέστε αυτό το σωληνάκι στη βαλβίδα
του τ
ροχού που επισκευάσατε. ) Συνδέστε την ηλεκτρική πρίζα του
συμπιεστή στην πρίζα 12 V του αυτοκινήτου (διακόπτης μηχανής στη θέση "ACC" ή λειτουργία ACC).
) Θέστε σε λειτουργία τον συμπιεστήγυρίζοντας τον διακόπτη A στη θέση "ON".) Ρυθμίστε την πίεση με τη βοήθεια του
συμπιεστή, σύμφωνα με την αυτοκόλλητη
ετικέτα με τι
ς τιμές πίεσης των ελαστικών
του αυτοκινήτου που βρίσκεται στην πόρτα
οδηγού.
Αν σημειώνεται απώλεια πίεσης, αυτό
σημαίνει ότι η διαρροή δεν έχει κλείσει
καλά. Απευθυνθείτε σε εγκεκριμένο
συνεργείο του δικτύου CITROËN για την
επισκευή του αυτοκινήτου σα
ς.) Αφαιρέστε το συμπιεστή και τακτοποιήστε
το κιτ. ) Κινηθείτε αμέσως με χαμηλή ταχύτητα(80 χλμ/+!
. το πολύ), για 5 χλμ ή για
10 λεπτά περίπου.


Επισκεφθείτε το συντομότερο δυνατόένα εγκεκριμένο συνεργείο του δικτύουCITROËN. Ενημερώστε οπωσδήποτε τον τεχνικό ότιχρησιμοποιήσατε αυτό το κιτ. Μετά από διάγνωση, ο τεχνικός θα σας ενημερώσει αν το ελαστικό μπορεί να επισκευαστεί ήαν πρέπει να αντικατασταθεί.



Αν μετά από 10 λεπτά δεν μπορεί να επιτευχθεί η απαιτούμενη πίεση, αυτόσημαίνει ότι το ελαστικό δεν μπορείνα επισκευαστεί. Απευθυνθείτε σεεγκεκριμένο συνεργείο του δικτύου CITROËN.

174
Πρακτικές πληροφορίες
























Αλλαγή τροχού
Τα εργαλεία βρίσκονται στο πορτ-μπαγκάζ
κάτω από το πάτωμα.
Γι α να τα φθάσετε:
)Ανοίγετε το πορτ-μπαγκάζ. )Ανασηκώνετε το πάτωμα και το αφαιρείτε. )Βγάζετε τα εργαλεία.
Πρόσβαση στα εργαλεία


Κατάλογος εργαλείων
Όλα αυτά τα εργαλεία είναι ειδικά για το αυτοκίνητό σας, και μην τα χρησιμοποιήσετεγια άλλες χρήσεις. 1.Μπουλονόκλειδο.
Με αυτό αφαιρούμε το τάσι και τα
μπουλόνια του τροχού.
2. Γρ ύ λ ος.
Με αυτόν σηκώνουμε το αυτοκίνητο.
3. Μανιβέλα.
Με αυτήν ανεβάζουμε τον γρύλο.4.Αφαιρούμενος κρίκος ρυμούλκησης.
Βλέπε "Ρυμούλκηση του αυτοκινήτου".
5. Καρυδάκι για αντικλεπτικά μπουλόνια
(
/
.
1
. στα αξεσουάρ).
Με το καρυδάκι προσαρμόζουμε το
μπουλονόκλειδο στα ειδικά "αντικλεπτικά"
μπουλόνια. Διαδικασία αλλαγή
ς ενός σκασμένου ελαστικού με τον εφεδρικό τροχό με τα εργαλεία που παρέχονται μαζί με το αυτοκίνητο.


Τρ οχός με τάσι
Όταν αφαιρείτε τον τροχό , βγάζετε πρώτα το τάσι του με τη βοήθεια της μανιβέλας 3 τραβώντας στο σημείο της εγκοπής.Όταν επανατοποθετείτε τον τροχό ,τοποθετείτε το τάσι του βάζοντας πρώτα την εγκοπή του απέναντι από τηβαλβίδα, και πιέζετε στην περίμετρό του με την παλάμη σας.

175
7
Πρακτικές πληροφορίες
πορτ-μπαγκάζ κάτω από το πάτωμα.
Ανάλογα με την έκδοση, είναι χαλύβδινος,
αλουμινίου ή τύπου "ανάγκης".
Γι α να έχετε πρόσβαση στη ρεζέρβα, διαβάστε
το "Πρόσβαση στα εργαλεία".












Πρόσβαση στη ρεζέρβα
Αφαίρεση ρεζέρβας κανονικού μεγέθους
) Ξεβιδώνετε το κεντρικό μπουλόνι Α. )Σηκώνετε τον εφεδρικό τροχό προς εσάςαπό το πίσω μέρος.)Βγάζετε τον τροχό από το πορτ-μπαγκάζ.


Επανατοποθέτηση ρεζέρβαςκανονικού μεγέθους
) Το π ο θ ε τ ε ί τ ε τον τροχό στην υποδοχή του.) Το π ο θ ε τ ε ί τ ε το κεντρικό μπουλόνι Α στοκέντρο του τροχού. ) Σφίγγετε καλά ώστε να συγκρατείται καλά
ο τροχό
ς.

176
Πρακτικές πληροφορίες
Αφαίρεση του τροχού
Στά θμευση του αυτοκινήτου
Ακινητοποιείτε το αυτοκίνητο με τρόποπου να μην ενοχλεί την κυκλοφορία: τοέδαφος στο σημείο στάθμευσης πρέπεινα είναι, εφόσον είναι εφικτό, οριζόντιο,στερεό και μη ολισθηρό.
Δένετε το χειρόφρενο, κλείνετε τον διακόπτη της μηχανής και βάζετε πρώτη ταχύτητα ώστε ναακινητοποιηθούν οι τροχοί.Το π οθετείτε έναν τάκο αν χρειάζεται κάτω από τον διαγωνίως απέναντιτροχό από αυτόν που θα αλλάξετε. Μη μπαίνετε ποτέ κάτω από αυτοκίνητο σηκωμένο με γρύλο, χρησιμοποιήστε στην περίπτωση αυτή ένα τρίποδο.


Διαδικασία
) Αν το αυτοκίνητό σας διαθέτει αυτόν
τον εξοπλισμό (εξοπλισμός διαθέσιμος
στα αξεσουάρ), τοποθετείτε το καρυδάκι για τα αντικλεπτικά μπουλόνια 5 στομπουλονόκλειδο 1 για να απασφαλίσετε το
αντικλεπτικό μπουλόνι. ) Απασφαλίζετε και τα υπόλοιπα μπουλόνια
μόνο με το μπουλονόκλειδο 1.

177
7
Πρακτικές πληροφορίες
Βάζετε το γρύλο 2 σε ένα από τα δύομπροστινά σημεία A ή τα πίσω σημεία B
που υπάρχουν στο σασί, αυτό που είναι
πιο κοντά στον τροχό που θα αλλά
ξετε.)Σηκώνετε το γρύλο 2 μέχρι που το πέλμα
του να ακουμπήσει καλά στο έδαφος.
Βεβαιώνεστε ότι ο άξονας του πέλματος
τού γρύλου βρίσκεται καταφόρυφα σε
σχέση με το σημείο A ή B όπου τον έχετε
στηρίξει.
) Σηκώνετε το αυτοκίνητο, μέχρι να δημιουργηθεί επαρκής χώρος ανάμεσα
σε αυτό και το έδαφος, για να μπορέσετε
να τοποθετήσετε εύκολα τη ρεζέρβα (μη
σκασμένο ελαστικό). ) Αφαιρείτε τα μπουλόνια και τα φυλάτε σε
καθαρό σημείο.) Βγάζετε τον τροχό.

178
Πρακτικές πληροφορίες
Το π ο θ έ τηση του τροχού
Μετά από αλλαγή τροχού
Όταν χρησιμοποιείτε τον εφεδρικό τροχό "λεπτού τύπου", μην υπεβαίνετε την ταχύτητα των 80 χλμ/+!
.. Πηγαίνετε το συντομότερο στο δίκτυο της
CITROËN ή σε εγκεκριμένο συνεργείο για να ελέγξουν το σφίξιμο των μπουλονιών καθώς και την πίεση της ρεζέρβας.
Δώστε για επισκευή το σκασμένοελαστικό και επανατοποθετήστε τον αμέσως μετά στο αυτοκίνητο.


Διαδικασία
)Το π οθετείτε τον τροχό στην πλήμνη.)Βιδώνετε τα μπουλόνια με το χέρι μέχρι
τέρμα. ) Σφίγγετε αρχικά το αντικλεπτικό μπουλόνιμε το μπουλονόκλειδο 1 στο οποίο
έχετε τοποθετήσει το καρυδάκι για τα
αντικλεπτικά μπουλόνια 5 (εφόσον
το αυτοκίνητό σας διαθέτει αυτόν τον εξοπλισμό).)Σφίγγετε αρχικά τα υπόλοιπα μπουλόνια
μόνο με το μπουλονόκλειδο 1.
Το π ο θ έ τηση ελαστικών χιονιού

Αν τοποθετήσετε στο αυτοκίνητόσας ελαστικά χιονιού σε χαλύβδινες ζάντες, πρέπει υποχρεωτικά να χρησιμοποιήσετε ειδικά μπουλόνια που πωλούνται στο δίκτυο της CITROËN ή σε εγκεκριμένο συνεργείο.
