CITROEN C4 AIRCROSS 2014 Betriebsanleitungen (in German)

.

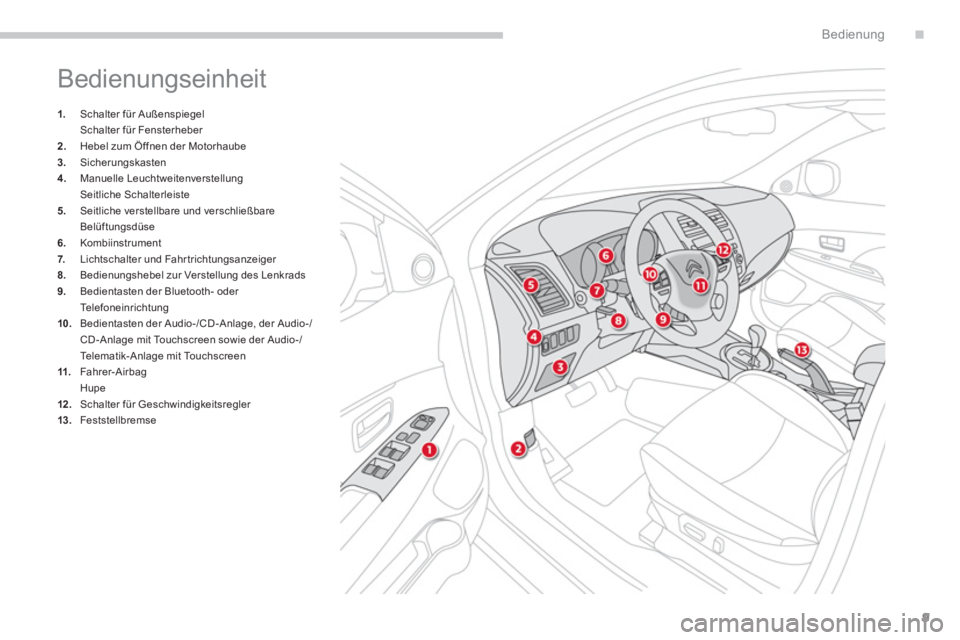

9
Bedienung
Bedienungseinheit




1.
Schalter für Außenspiegel
Schalter für Fensterheber

2.
Hebel zum Öffnen der Motorhaube

3.
Sicherungskasten

4.
Manuelle Leuchtweitenverstellung
Seitliche Schalterleiste

5.
Seitliche verstellbare und verschließbare
Belüftungsdüse

6.
Kombiinstrument

7.
Lichtschalter und Fahrtrichtungsanzeiger

8.
Bedienungshebel zur Verstellung des Lenkrads

9.
Bedientasten der Bluetooth- oder
Te l e f o n e i n r i c h t u n g

10.
Bedientasten der Audio-/CD -Anlage, der Audio-/
CD -Anlage mit Touchscreen sowie der Audio-/
Telematik-Anlage mit Touchscreen

11.
Fahrer-Airbag
Hupe

12 .
Schalter für Geschwindigkeitsregler

13.
Feststellbremse

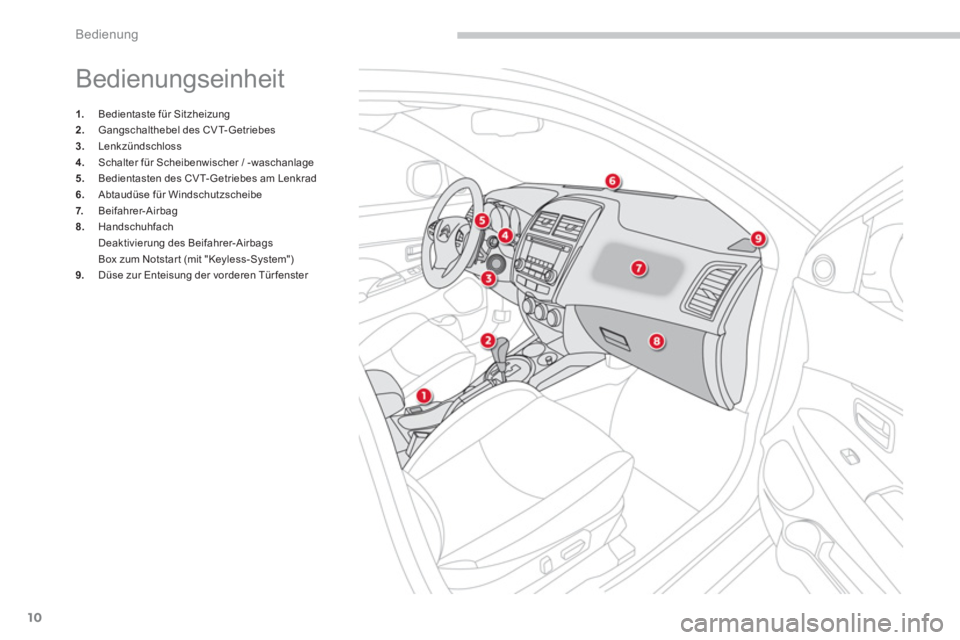

10
Bedienung
Bedienungseinheit




1.
Bedientaste für Sitzheizung

2.
Gangschalthebel des CVT-Getriebes

3.
Lenkzündschloss

4.
Schalter für Scheibenwischer / -waschanlage

5.
Bedientasten des CV T- Getriebes am Lenkrad

6.
Abtaudüse für Windschutzscheibe

7.
Beifahrer-Airbag

8.
Handschuhfach
Deaktivierung des Beifahrer-Airbags
Box zum Notstar t (mit "Keyless-System")

9.
Düse zur Enteisung der vorderen Tür fenster

.

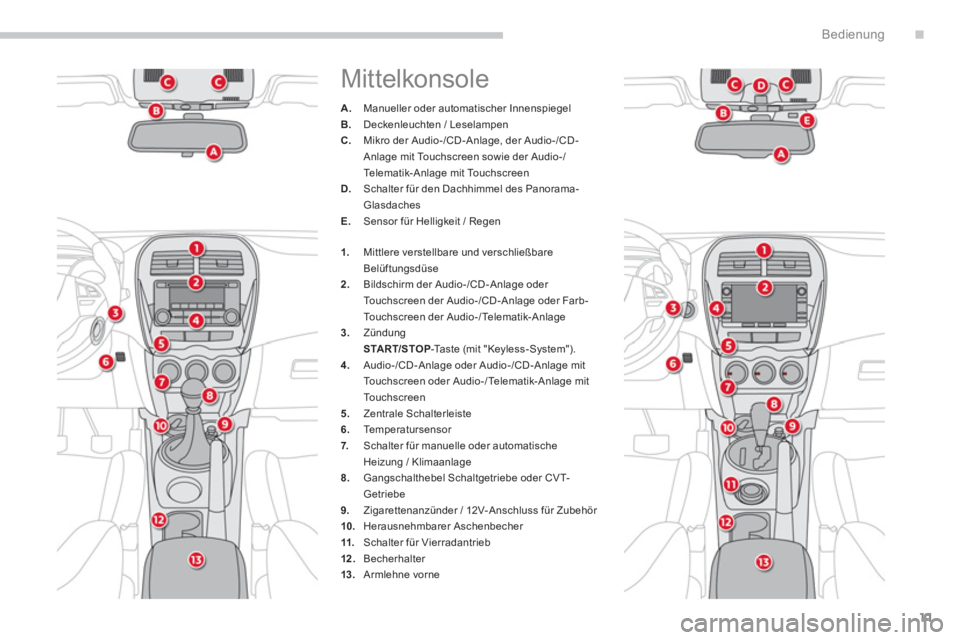

11
Bedienung
Mittelkonsole




A.
Manueller oder automatischer Innenspiegel

B.
Deckenleuchten / Leselampen

C.
Mikro der Audio-/CD -Anlage, der Audio-/CD -
Anlage mit Touchscreen sowie der Audio-/
Telematik-Anlage mit Touchscreen

D.
Schalter für den Dachhimmel des Panorama-
Glasdaches

E.
Sensor für Helligkeit / Regen




1.
Mittlere verstellbare und verschließbare
Belüftungsdüse

2.
Bildschirm der Audio-/CD -Anlage oder
Touchscreen der Audio-/CD -Anlage oder Farb-
Touchscreen der Audio-/ Telematik-Anlage

3.
Zündung
START/STOP-Taste (mit "Keyless-System").

4.
Audio-/CD -Anlage oder Audio-/CD -Anlage mit
Touchscreen oder Audio-/ Telematik-Anlage mit
To u c h s c r e e n

5.
Zentrale Schalterleiste

6.
Te m p e r a t u r s e n s o r

7.
Schalter für manuelle oder automatische
Heizung / Klimaanlage

8.
Gangschalthebel Schaltgetriebe oder CVT-
Getriebe

9.
Zigarettenanzünder / 12V-Anschluss für Zubehör

10.
Herausnehmbarer Aschenbecher

11.
Schalter für Vierradantrieb

12 .
Becherhalter

13.
Armlehne vorne

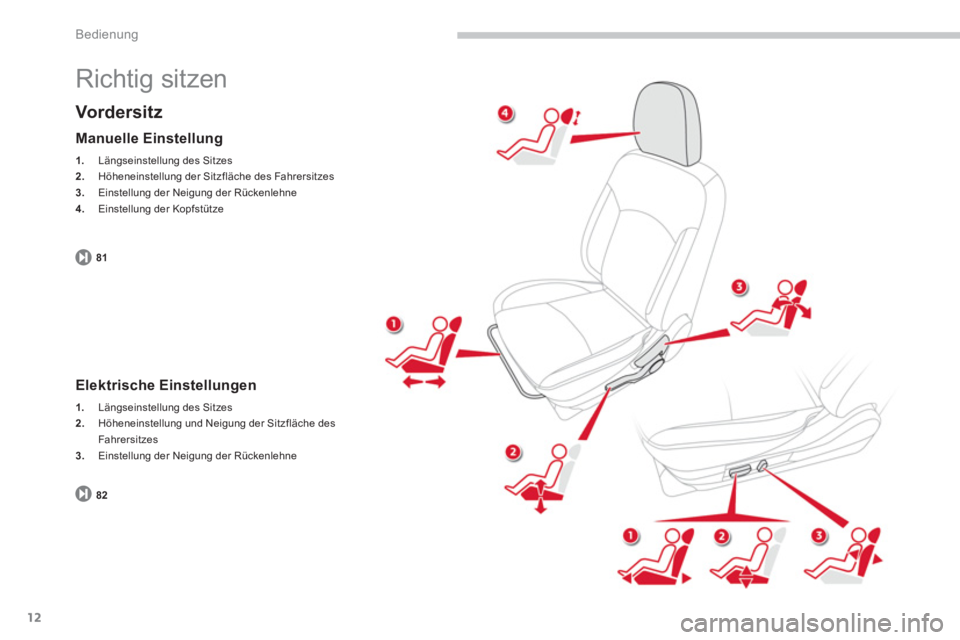

12
Bedienung
Richtig sitzen


Vord er si t z


Manuelle Einstellung



1.
Längseinstellung des Sitzes

2.
Höheneinstellung der Sitzfläche des Fahrersitzes

3.
Einstellung der Neigung der Rückenlehne

4.
Einstellung der Kopfstütze



Elektrische Einstellungen



1.
Längseinstellung des Sitzes

2.
Höheneinstellung und Neigung der Sitzfläche des
Fahrersitzes

3.
Einstellung der Neigung der Rückenlehne

81
82

.
13
Bedienung
Richtig sitzen


Armlehne vorne
Lenkradverstellung



1.
Entriegeln

2.
Lenkrad in Höhe und Tiefe (Abstand vom Körper)
verstellen

3.
Arretieren Für Ihren Komfor t kann die Armlehne vorne in der
Länge eingestellt werden. In der Armlehne befinden sich auch zwei
Ablagemöglichkeiten; diese können mit
Zubehöranschlüssen ausgestattet sein.
Aus Sicherheitsgründen müssen diese
Bedienungsschritte grundsätzlich bei
stehendem Fahrzeug ausgeführt werden. 84
103
89

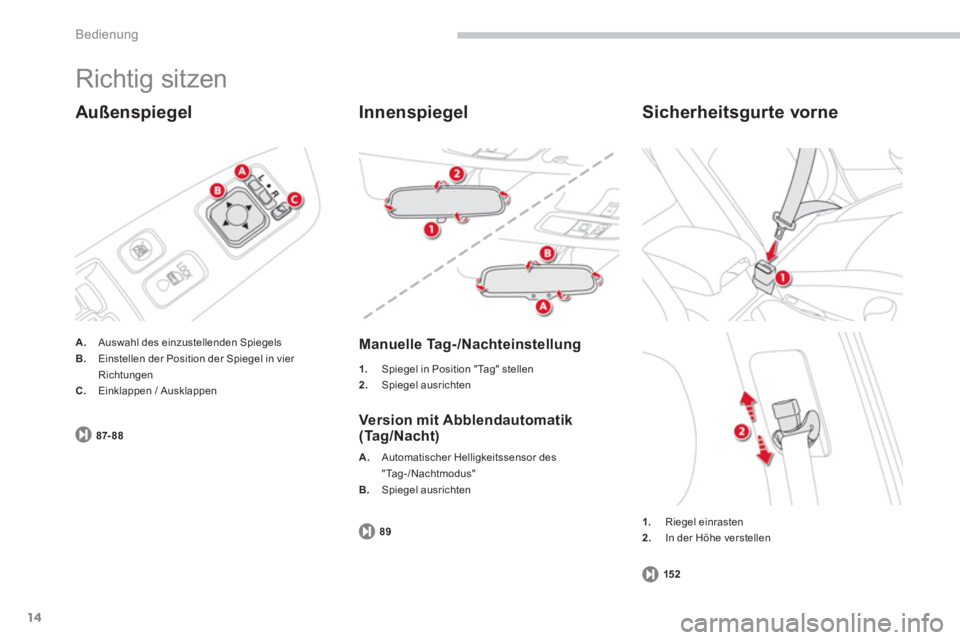

14
Bedienung
Richtig sitzen


Außenspiegel



A.
Auswahl des einzustellenden Spiegels

B.
Einstellen der Position der Spiegel in vier
Richtungen

C.
Einklappen / Ausklappen



Innenspiegel


Manuelle Tag-/Nachteinstellung



1.
Spiegel in Position "Tag" stellen

2.
Spiegel ausrichten



Version mit Abblendautomatik
(Tag/Nacht)


A.
Automatischer Helligkeitssensor des
"Tag-/Nachtmodus"

B.
Spiegel ausrichten




1.
Riegel einrasten

2.
In der Höhe verstellen



Sicherheitsgurte vorne
87- 88
89
152

.

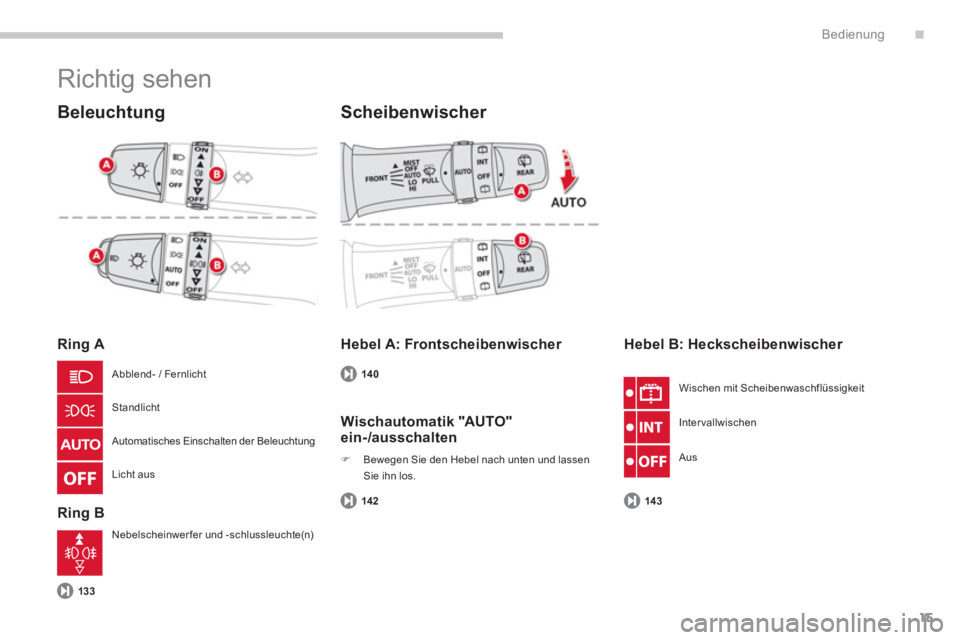

15
Bedienung
Richtig sehen


Beleuchtung


Ring A

Ring B


Scheibenwischer


Hebel A: Frontscheibenwischer
Hebel B: Heckscheibenwischer

Abblend- / Fernlicht
Standlicht
Automatisches Einschalten der Beleuchtung
Licht aus
Nebelscheinwer fer und -schlussleuchte(n)
Wischen mit Scheibenwaschflüssigkeit
Intervallwischen
Aus



Wischautomatik "AUTO"
ein-/ausschalten


)
Bewegen Sie den Hebel nach unten und lassen
Sie ihn los.

13314 0
142 14 3

16
Bedienung
Richtig belüften


Automatische Klimaanlage:
nutzen Sie vorzugsweise die Funktionsar t des vollautomatischen Betriebs, indem Sie auf die Taste "AUTO"
drücken.


Empfehlungen für die Einstellung im Innenraum



Gewünschte Einstellung


M anuelle
Klimaanlage




Luftverteilung



Gebläsestärke



Luftumwälzung /

Frischluf t zufuhr



Te m p e r a t u r



Manuelle Klimaanlage




WARM














KALT














BESCHLAG ENTFERNEN



ABTAUEN

.

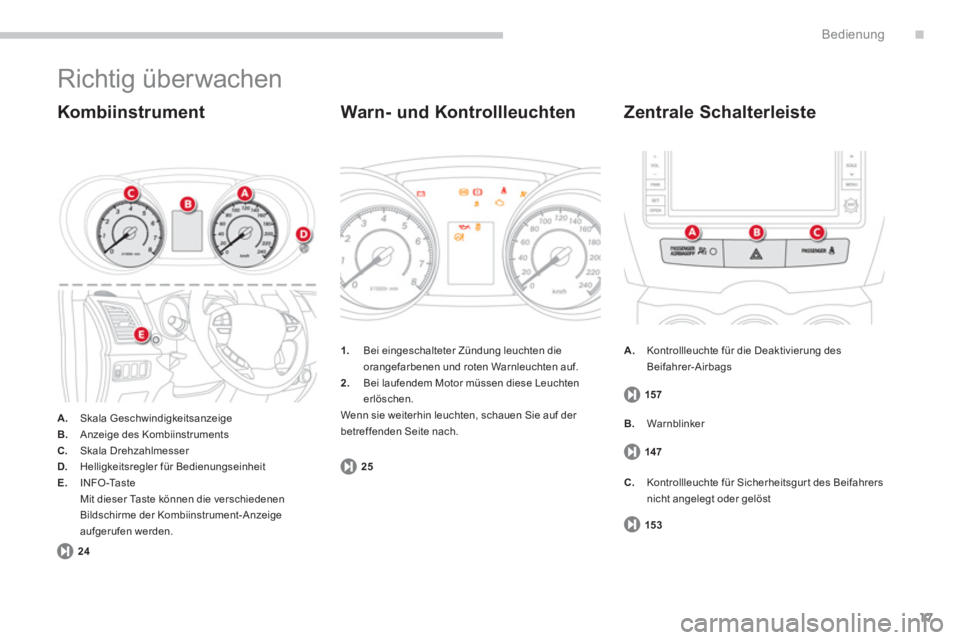

17
Bedienung
Richtig überwachen



A.
Skala Geschwindigkeitsanzeige

B.
Anzeige des Kombiinstruments

C.
Skala Drehzahlmesser

D.
Helligkeitsregler für Bedienungseinheit

E.
INFO-Taste
Mit dieser Taste können die verschiedenen
Bildschirme der Kombiinstrument-Anzeige
aufgerufen werden.



Kombiinstrument



A.
Kontrollleuchte für die Deaktivierung des
Beifahrer-Airbags

Zentrale Schalterleiste



1.
Bei eingeschalteter Zündung leuchten die
orangefarbenen und roten Warnleuchten auf.

2.
Bei laufendem Motor müssen diese Leuchten
erlöschen.
Wenn sie weiterhin leuchten, schauen Sie auf der
betreffenden Seite nach.


Warn- und Kontrollleuchten


B.
Warnblinker

C.
Kontrollleuchte für Sicherheitsgur t des Beifahrers
nicht angelegt oder gelöst

2425157
147
153

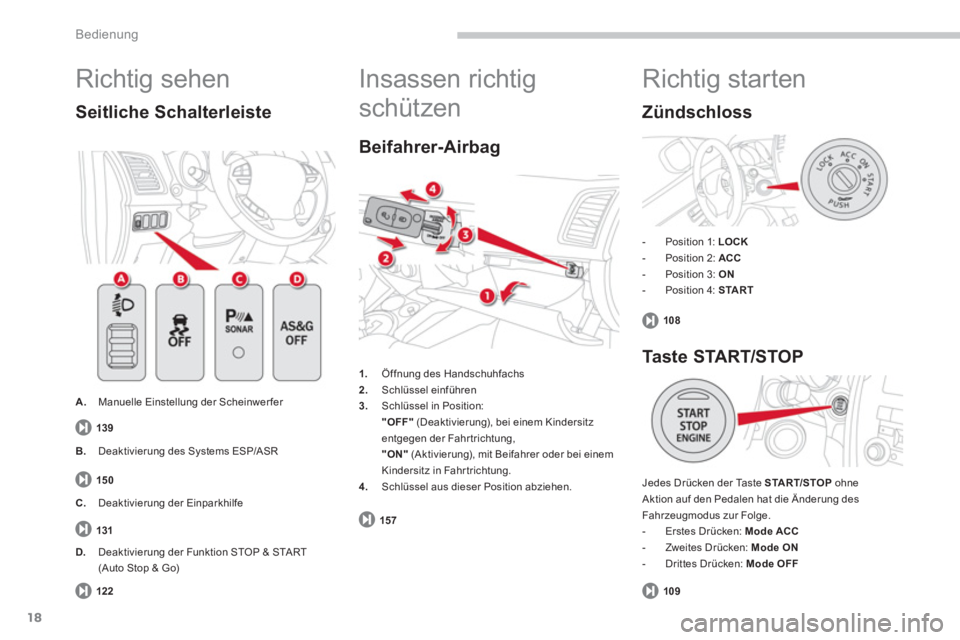

18
Bedienung
Richtig sehen



A.
Manuelle Einstellung der Scheinwer fer


Seitliche Schalterleiste



1.
Öffnung des Handschuhfachs

2.
Schlüssel einführen

3.
Schlüssel in Position:
"OFF"
(Deaktivierung), bei einem Kindersitz
entgegen der Fahrtrichtung,
"ON"
(Aktivierung), mit Beifahrer oder bei einem
Kindersitz in Fahrtrichtung.

4.
Schlüssel aus dieser Position abziehen.



Beifahrer-Airbag


B.
Deaktivierung des Systems ESP/ASR

C.
Deaktivierung der Einparkhilfe

Insassen richtig
schützen

D.
Deaktivierung der Funktion STOP & START
(Auto Stop & Go)


Richtig starten



- Position 1: LOCK


- Position 2: ACC


- Position 3: ON


- Position 4: START



Jedes Drücken der Taste START/STOP
ohne
Aktion auf den Pedalen hat die Änderung des
Fahrzeugmodus zur Folge.


- Erstes Drücken: Mode ACC


- Zweites Drücken: Mode ON


- Drittes Drücken: Mode OFF





Zündschloss

Taste START/STOP
139
15 0
131
122157108
109
