Page 41 of 368
1
39
Betriebskontrolle
Anzeige 1
Anzeige 2
Ursache
Lösungen
/ Aktionen
Beobachtungen
Anomalie des CV T- Getriebes Wenden Sie sich an einen Ver treter des
CITROËN-Händlernetzes oder an eine
qualifizier te Fachwerkstatt.
Die Temperatur des Allrad-
Antriebsystems ist zu hoch. Halten Sie das Fahrzeug an und
wenden Sie sich an einen Ver treter des
CITROËN-Händlernetzes oder an eine
qualifizier te Fachwerkstatt. Das Fahrzeug geht automatisch in den
Vorderradantrieb (2WD) über.
Der Füllstand des Kraftstofftanks ist
niedrig. Füllen Sie sobald wie möglich Kraftstoff
nach.
Der Mindestfüllstand des Additivtanks für
den Par tikelfilter ist erreicht. Lassen Sie den Tank von einem Ver treter
des CITROËN-Händlernetzes oder
von einer qualifizier ten Fachwerkstatt
nachfüllen. Nur bei 1,6 l HDi- Motor
+ Beginnende Sättigung des Par tikelfilters . Sobald es die Verkehrsbedingungen
erlauben, regenerieren Sie den Filter
durch Fahren mit einer minimalen
Geschwindigkeit von 40 km/h über einen
Zeitraum von ungefähr 20 Minuten (beim
1,6 l HDi- Motor beträgt die minimale
Geschwindigkeit 60 km/h). Wenn die Meldung weiterhin aufleuchtet,
wenden Sie sich an einen Ver treter des
CITROËN-Händlernetzes oder an eine
qualifizier te Fachwerkstatt.
Der Par tikelfilter ist fehlerhaft. Halten Sie das Fahrzeug unter den
bestmöglichen Sicherheitsbedingungen
an. Wenden Sie sich schnell an einen
Ver treter des CITROËN-Händlernetzes
oder an eine qualifizier te Fachwerkstatt.
Page 42 of 368
40
Betriebskontrolle
Anzeige 1
Anzeige 2
Ursache
Lösungen
/ Aktionen
Beobachtungen
Ölstand nicht konform (geringer als der
Mindestfüllstand oder größer als der
Höchstfüllstand) Halten Sie das Fahrzeug unter besten
Sicherheitsbedingungen an.
Überprüfen Sie den Füllstand mit dem
Ölmessstab und füllen Sie Öl nach, wenn
der Füllstand zu niedrig ist.
Wenn der Füllstand die Maximalmarke
überschreitet, star ten Sie das Fahrzeug
nicht neu und wenden Sie sich an einen
Ver treter CITROËN-Händlernetzes oder
an eine qualifizier te Fachwerkstatt.
Fahren Sie niemals mit einem
Motorölstand, der nicht konform ist.
*
*
Es befindet sich Wasser im Dieselfilter. Es besteht die Gefahr, dass dadurch
die Einspritzanlage des Dieselmotors
zerstör t wird. Wenden Sie sich schnell an einen
Ver treter des CITROËN-Händlernetzes
oder an eine qualifizier te Fachwerkstatt.
Die Außentemperatur ist geringer oder
gleich 3 °C (37 °F). Die Straße kann vereist sein.
Seien Sie vorsichtig und fahren Sie
langsam.
Das Kupplungspedal ist beim Star ten des
Motors nicht durchgetreten. Treten Sie auf das Kupplungspedal, um
den Motor zu star ten. Bei Fahrzeugen mit mechanischem
Getriebe
Der Ganghebel befindet sich beim Star t
des Motors weder in Position P
, noch in
Position N
. Stellen Sie den Ganghebel in Position P
,
um den Motor zu star ten. Bei Fahrzeugen mit CV T- Getriebe
Das Bremspedal ist beim Star ten des
Motors nicht durchgetreten. Treten Sie das Bremspedal, um den
Motor zu starten.
*
Je nach Bestimmungsland
Page 43 of 368
1
41
Betriebskontrolle
Anzeige 1
Anzeige 2
System
Beobachtungen
Informationsmeldungen (Zündung auf "ON")
Zweiradantrieb 2WD
Blinkt einige Sekunden, wenn der "2WD" (Zweiradantrieb) mit dem Schalter für die Antriebsar t
eingestellt wird, bei den Versionen mit 4 Antriebsrädern.
Vierradantrieb
Blinkt einige Sekunden, wenn der "4WD" (Allradantrieb) mit dem Schalter für die Antriebsar t
eingestellt wird, für die Versionen mit 4 Antriebsrädern.
Vierradantrieb LOCK
Blinkt einige Sekunden, wenn der Modus "LOCK" (Allradantrieb) mit dem Schalter für die
Antriebsar t eingestellt wird, für die Versionen mit 4 Antriebsrädern.
Elektronisches
Stabilitätsprogramm (
ESP
)
Blinkt, wenn das Stabilitätsprogramm (ESP) funktionier t.
Page 44 of 368
42
Betriebskontrolle
Anzeige 1
Anzeige 2
System
Ursache
Beobachtungen
Lösungen / Aktionen
Warnmeldungen
Wartungsanzeige
Informier t den Fahrer, dass die
Frist für die planmäßige War tung
überschritten wurde. Wird beim Einschalten der
Zündung für einige Sekunden
angezeigt. Wenden Sie sich an einen
Ver treter des CITROËN-
Händlernetzes oder an eine
qualifizier te Fachwerkstatt.
Empfohlene Pause
Informier t den Fahrer, dass er
anhalten und sich ausruhen soll. Wird angezeigt, wenn die zuvor
von Ihnen eingestellte Fahrzeit
erreicht wird.
Sie hören ein 3 faches
akustisches Signal, das alle fünf
Minuten wiederholt wird, bis das
Fahrzeug anhält. Wir empfehlen Ihnen, etwa
alle zwei Stunden eine Pause
einzulegen.
Page 45 of 368
1
43
Betriebskontrolle
Bordcomputer
Bei eingeschalteter Zündung ermöglicht jedes
Drücken der Taste INFO
nacheinander die folgenden
Bildschirme aufzurufen:
- Kilometerzähler und Tageskilometerzähler A,
- Kilometerzähler und Tageskilometerzähler B,
- War tungsanzeige,
- Kühlflüssigkeitstemperatur,
- Reichweite,
- Durchschnittlicher Verbrauch,
- Durchschnittsgeschwindigkeit,
- Momentanverbrauch,
- Einstellungsmenü,
- Eventuelle Warnmeldungen.
Datenanzeige
Kilometerzähler
Instrument zur Messung der Gesamtkilometerleistung
des Fahrzeugs während seiner Lebensdauer.
Die Gesamtkilometerleistung
wird im unteren Teil des
Bildschirms angezeigt.
Tageskilometerzähler
(Strecke A oder B)
Rückstellung auf null
Bei eingeschalteter Zündung den Knopf INFO
länger
als zwei Sekunden drücken, wenn eine der Strecken
A
oder B
angezeigt wird. Nur die angezeigte Strecke
wird auf null zurückgesetzt.
Diese beiden Strecken geben
den zurückgelegten Weg seit der
letzten Rückstellung des Zählers
auf null an.
Drücken Sie den Knopf INFO
,
um die gewünschte Strecke
anzuzeigen.

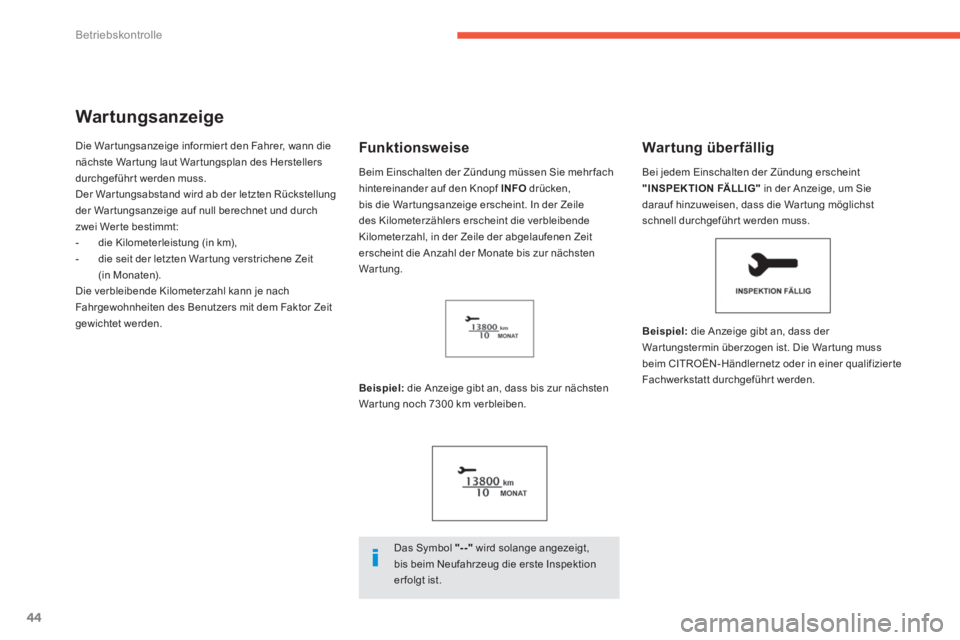

Page 46 of 368
44
Betriebskontrolle
War tungsanzeige
Die War tungsanzeige informier t den Fahrer, wann die
nächste War tung laut War tungsplan des Herstellers
durchgeführ t werden muss.
Der War tungsabstand wird ab der letzten Rückstellung
der War tungsanzeige auf null berechnet und durch
zwei Wer te bestimmt:
- die Kilometerleistung (in km),
- die seit der letzten War tung verstrichene Zeit
(in Monaten).
Die verbleibende Kilometerzahl kann je nach
Fahrgewohnheiten des Benutzers mit dem Faktor Zeit
gewichtet werden.
Beispiel:
die Anzeige gibt an, dass bis zur nächsten
War tung noch 7300 km verbleiben.
Wartung überfällig
Beispiel:
die Anzeige gibt an, dass der
War tungstermin überzogen ist. Die War tung muss
beim CITROËN-Händlernetz oder in einer qualifizier te
Fachwerkstatt durchgeführ t werden.
Funk tionsweise
Das Symbol "--"
wird solange angezeigt,
bis beim Neufahrzeug die erste Inspektion
er folgt ist. Bei jedem Einschalten der Zündung erscheint
"INSPEKTION FÄLLIG"
in der Anzeige, um Sie
darauf hinzuweisen, dass die War tung möglichst
schnell durchgeführ t werden muss. Beim Einschalten der Zündung müssen Sie mehr fach
hintereinander auf den Knopf INFO
drücken,
bis die War tungsanzeige erscheint. In der Zeile
des Kilometerzählers erscheint die verbleibende
Kilometerzahl, in der Zeile der abgelaufenen Zeit
erscheint die Anzahl der Monate bis zur nächsten
War tung.

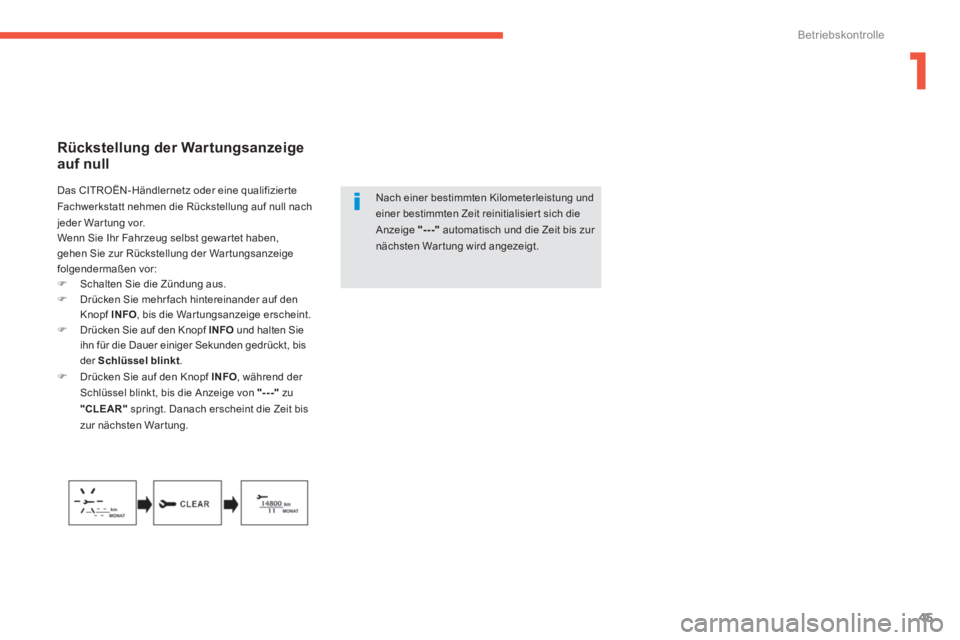

Page 47 of 368
1
45
Betriebskontrolle
Rückstellung der Wartungsanzeige
auf null
Nach einer bestimmten Kilometerleistung und
einer bestimmten Zeit reinitialisier t sich die
Anzeige "---"
automatisch und die Zeit bis zur
nächsten War tung wird angezeigt.
Das CITROËN-Händlernetz oder eine qualifizier te
Fachwerkstatt nehmen die Rückstellung auf null nach
jeder War tung vor.
Wenn Sie Ihr Fahrzeug selbst gewar tet haben,
gehen Sie zur Rückstellung der Wartungsanzeige
folgendermaßen vor:
)
Schalten Sie die Zündung aus.
)
Drücken Sie mehr fach hintereinander auf den
Knopf INFO
, bis die War tungsanzeige erscheint.
)
Drücken Sie auf den Knopf INFO
und halten Sie
ihn für die Dauer einiger Sekunden gedrückt, bis
der Schlüssel blinkt
.
)
Drücken Sie auf den Knopf INFO
, während der
Schlüssel blinkt, bis die Anzeige von "---"
zu
"CLEAR"
springt. Danach erscheint die Zeit bis
zur nächsten War tung.
Page 48 of 368
46
Betriebskontrolle
Bei laufendem Motor gibt sie die
Kühlflüssigkeitstemperatur an.
Reichweite
Gibt bei laufendem Motor
die
Kilometerzahl an, für die der im
Tank verbleibende Kraftstoff,
je nach durchschnittlichem
Verbrauch der letzten gefahrenen
Kilometer, ausreicht.
Es kann vorkommen, dass dieser Wer t
variier t, wenn eine Änderung der Fahr weise
oder des Reliefs zu einem wesentlich
veränderten Momentanverbrauch führt.
Wenn Sie nur wenige Liter nachtanken, wird
ein fehlerhafter Wer t angezeigt. Sie sollten
also so weit möglich das Fahrzeug voll
tanken.
Anzeige der
Kühlflüssigkeitstemperatur
Wenn sich die Nadel in der Nähe des kritischen
Punkts
rechts befindet, ist die Temperatur zu hoch.
Das Symbol blinkt, sobald der Motor überhitzt ist.
Halten Sie das Fahrzeug unbedingt an, wenn dies
gefahrlos möglich ist.
War ten Sie ein paar Minuten, bevor Sie den Motor
abstellen.
Sobald die Reichweite weniger als 50 km
beträgt,
werden Striche angezeigt.
Tanken Sie so schnell wie möglich. Die Anzeige der
Reichweite wird dabei aktualisier t.
War ten Sie, bis der Motor sich abgekühlt
hat, bevor Sie Kühlflüssigkeit nachfüllen. Der
Kühlkreislauf steht unter Druck.
Schrauben Sie den Verschluss zunächst nur
um zwei Umdrehungen auf und lassen Sie
den Druck absinken, um jedes Risiko einer
Verbrühung zu vermeiden.
Wenn der Druck abgesunken ist, nehmen Sie
den Verschluss ab und füllen Sie bei Bedar f
Flüssigkeit nach.
Wenden Sie sich an einen Ver treter des
CITROËN-Händlernetzes oder an eine
qualifizier te Fachwerkstatt.
Wenn Sie die Batterie abklemmen, werden
die vorhergehenden Verbrauchsdaten
gelöscht und der Anzeigewer t entspricht
nicht dem Wer t vor dem Abklemmen der
Batterie. Die angezeigte Entfernung ist als
Näherungswert zu verstehen.

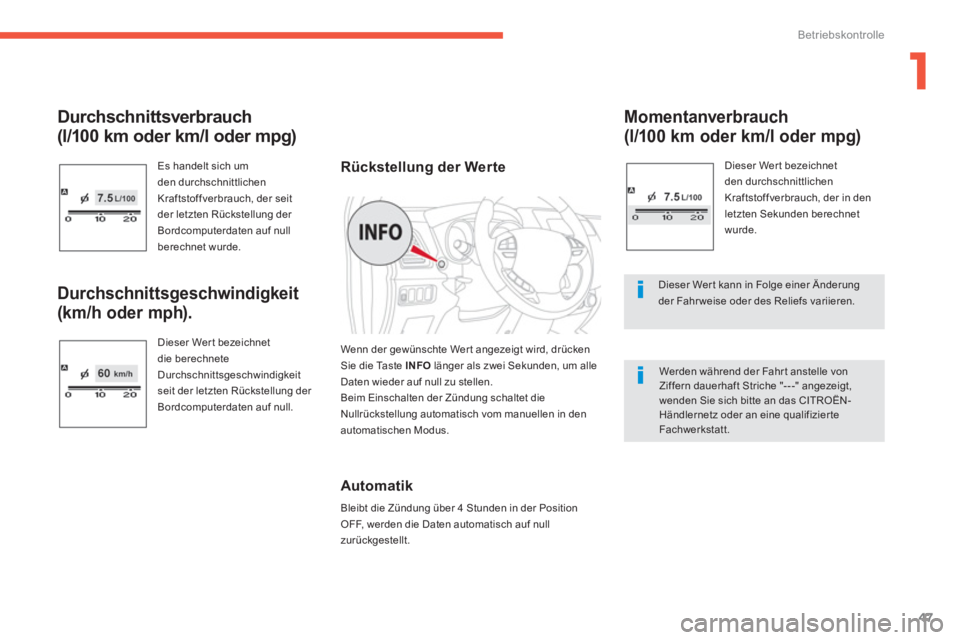

Page 49 of 368
1
47
Betriebskontrolle
Durchschnittsverbrauch
(l/100 km oder km/l oder mpg)
Es handelt sich um
den durchschnittlichen
Kraftstoffverbrauch, der seit
der letzten Rückstellung der
Bordcomputerdaten auf null
berechnet wurde.
Durchschnittsgeschwindigkeit
(km/h oder mph) .
Dieser Wer t bezeichnet
die berechnete
Durchschnittsgeschwindigkeit
seit der letzten Rückstellung der
Bordcomputerdaten auf null.
Momentanverbrauch
(l/100 km oder km/l oder mpg)
Dieser Wer t bezeichnet
den durchschnittlichen
Kraftstoffverbrauch, der in den
letzten Sekunden berechnet
wurde.
Dieser Wer t kann in Folge einer Änderung
der Fahr weise oder des Reliefs variieren.
Werden während der Fahr t anstelle von
Ziffern dauerhaft Striche "- - -" angezeigt,
wenden Sie sich bitte an das CITROËN-
Händlernetz oder an eine qualifizier te
Fachwerkstatt.
Rückstellung der Werte
Wenn der gewünschte Wer t angezeigt wird, drücken
Sie die Taste INFO
länger als zwei Sekunden, um alle
Daten wieder auf null zu stellen.
Beim Einschalten der Zündung schaltet die
Nullrückstellung automatisch vom manuellen in den
automatischen Modus.
Automatik
Bleibt die Zündung über 4 Stunden in der Position
OFF, werden die Daten automatisch auf null
zurückgestellt.
Page 50 of 368
48
Betriebskontrolle
Die verschiedenen Menüs können sich von
Kombiinstrument Typ 1 zu Typ 2 unterscheiden.

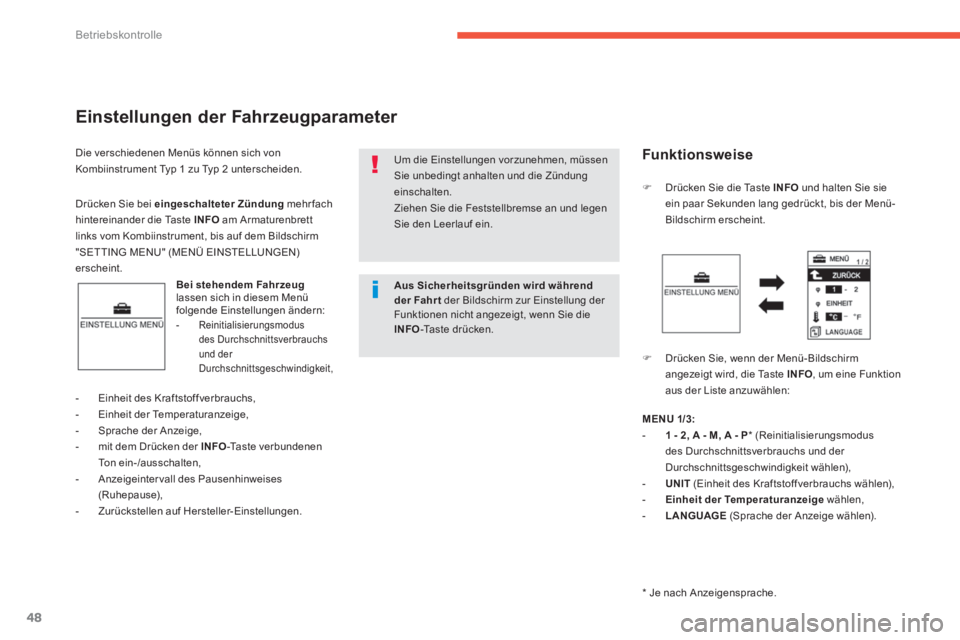

Einstellungen der Fahrzeugparameter
Bei stehendem Fahrzeug
lassen sich in diesem Menü
folgende Einstellungen ändern:
- Reinitialisierungsmodus
des Durchschnittsverbrauchs
und der
Durchschnittsgeschwindigkeit,
)
Drücken Sie die Taste INFO
und halten Sie sie
ein paar Sekunden lang gedrückt, bis der Menü-
Bildschirm erscheint.
)
Drücken Sie, wenn der Menü- Bildschirm
angezeigt wird, die Taste INFO
, um eine Funktion
aus der Liste anzuwählen:
- Einheit des Kraftstoffverbrauchs,
- Einheit der Temperaturanzeige,
- Sprache der Anzeige,
- mit dem Drücken der I
NFO
-Taste verbundenen
Ton ein-/ausschalten,
- Anzeigeintervall des Pausenhinweises
(Ruhepause),
- Zurückstellen auf Hersteller-Einstellungen.
Um die Einstellungen vorzunehmen, müssen
Sie unbedingt anhalten und die Zündung
einschalten.
Ziehen Sie die Feststellbremse an und legen
Sie den Leerlauf ein. Drücken Sie bei eingeschalteter Zündung
mehrfach
hintereinander die Taste INFO
am Armaturenbrett
links vom Kombiinstrument, bis auf dem Bildschirm
"SETTING MENU" (MENÜ EINSTELLUNGEN)
erscheint.
Funk tionsweise
MENU 1/3:
- 1 - 2, A - M, A - P
* (Reinitialisierungsmodus
des Durchschnittsverbrauchs und der
Durchschnittsgeschwindigkeit wählen),
- UNIT
(Einheit des Kraftstoffverbrauchs wählen),
- Einheit der Temperaturanzeige
wählen,
- LANGUAGE
(Sprache der Anzeige wählen).
*
Je nach Anzeigensprache
.
Aus Sicherheitsgründen wird während
der Fahr t
der Bildschirm zur Einstellung der
Funktionen nicht angezeigt, wenn Sie die
INFO
-Taste dr üc ke n.
