Page 21 of 368
.
19
Bedienung
Richtig fahren

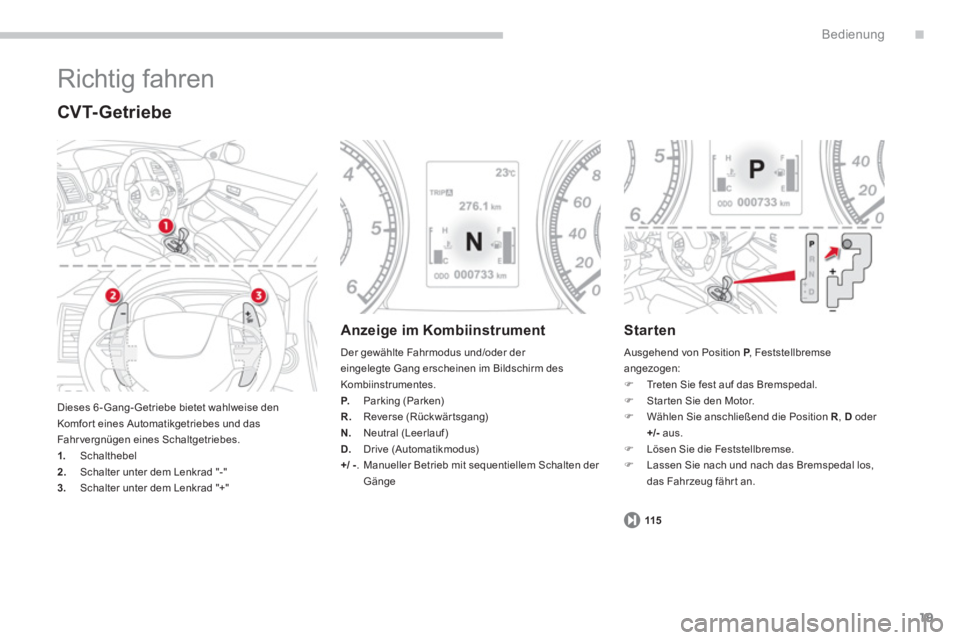

Dieses 6 - Gang- Getriebe bietet wahlweise den
Komfor t eines Automatikgetriebes und das
Fahrvergnügen eines Schaltgetriebes.
1.
Schalthebel
2.
Schalter unter dem Lenkrad "-"
3.
Schalter unter dem Lenkrad "+"
CVT- Getriebe
Anzeige im Kombiinstrument
Der gewählte Fahrmodus und/oder der
eingelegte Gang erscheinen im Bildschirm des
Kombiinstrumentes.
P.
Parking (Parken)
R.
Reverse (Rückwär tsgang)
N.
Neutral (Leerlauf)
D.
Drive (Automatikmodus)
+/
-
. Manueller Betrieb mit sequentiellem Schalten der
Gänge
Starten
Ausgehend von Position P
, Feststellbremse
angezogen:
)
Treten Sie fest auf das Bremspedal.
)
Star ten Sie den Motor.
)
Wählen Sie anschließend die Position R
, D
oder
+/-
aus.
)
Lösen Sie die Feststellbremse.
)
Lassen Sie nach und nach das Bremspedal los,
das Fahrzeug fährt an.
115
Page 22 of 368
20
Bedienung
Richtig fahren

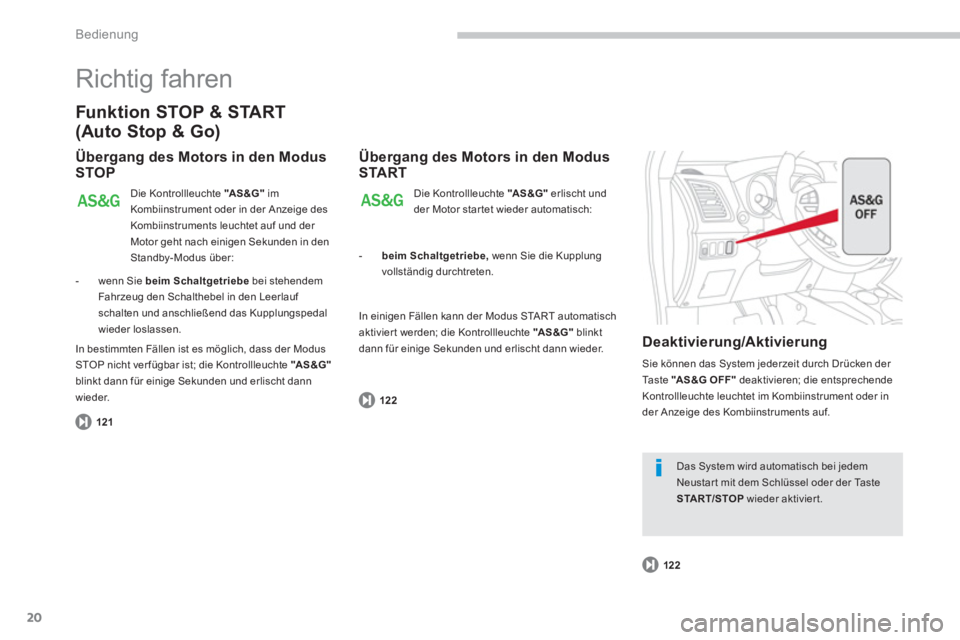

Funktion STOP & START
(Auto Stop & Go)
Übergang des Motors in den Modus
STOP
Die Kontrollleuchte "AS &G"
im
Kombiinstrument oder in der Anzeige des
Kombiinstruments leuchtet auf und der
Motor geht nach einigen Sekunden in den
Standby- Modus über:
Übergang des Motors in den Modus
START
Deaktivierung/Aktivierung
Sie können das System jederzeit durch Drücken der
Taste "AS &G O FF "
deaktivieren; die entsprechende
Kontrollleuchte leuchtet im Kombiinstrument oder in
der Anzeige des Kombiinstruments auf.
Das System wird automatisch bei jedem
Neustar t mit dem Schlüssel oder der Taste
START/STOP wieder aktiviert.
Die Kontrollleuchte "AS &G"
erlischt und
der Motor star tet wieder automatisch:
- beim Schaltgetriebe,
wenn Sie die Kupplung
vollständig durchtreten.
- wenn Sie beim Schaltgetriebe
bei stehendem
Fahrzeug den Schalthebel in den Leerlauf
schalten und anschließend das Kupplungspedal
wieder loslassen. In einigen Fällen kann der Modus START automatisch
aktivier t werden; die Kontrollleuchte "AS &G"
blinkt
dann für einige Sekunden und erlischt dann wieder.
In bestimmten Fällen ist es möglich, dass der Modus
STOP nicht ver fügbar ist; die Kontrollleuchte "AS &G"
blinkt dann für einige Sekunden und erlischt dann
wieder.
121122
122
Page 23 of 368
.
21
Bedienung
Richtig fahren

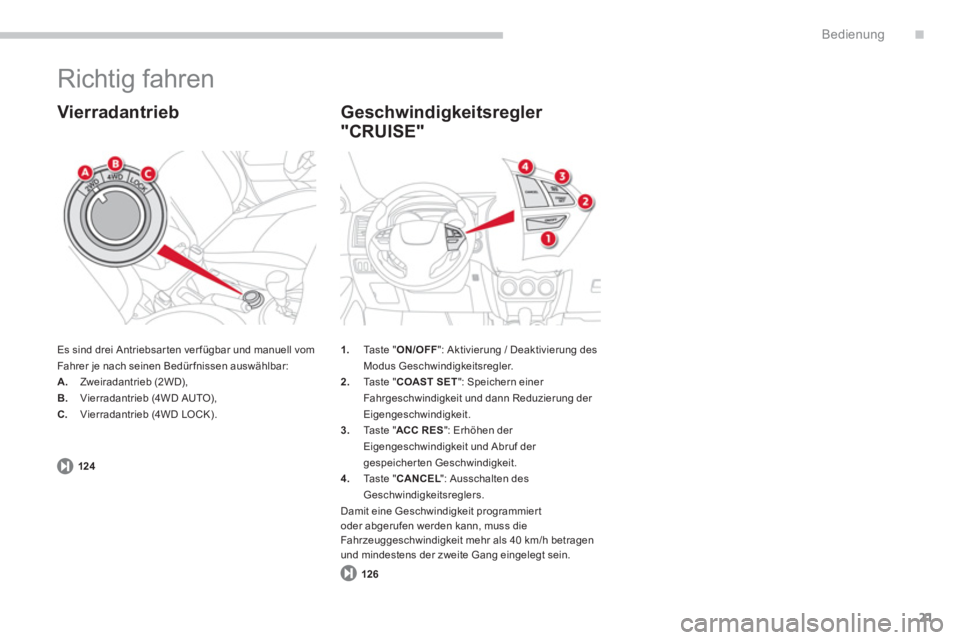

Es sind drei Antriebsar ten ver fügbar und manuell vom
Fahrer je nach seinen Bedürfnissen auswählbar:
A.
Zweiradantrieb (2WD),
B.
Vierradantrieb (4WD AUTO),
C.
Vierradantrieb (4WD LOCK).
Vierradantrieb
1.
Ta s t e " ON/OFF
": Aktivierung / Deaktivierung des
Modus Geschwindigkeitsregler.
2.
Ta s t e " COAST SET
": Speichern einer
Fahrgeschwindigkeit und dann Reduzierung der
Eigengeschwindigkeit.
3.
Ta s t e " ACC RES
": Erhöhen der
Eigengeschwindigkeit und Abruf der
gespeicherten Geschwindigkeit.
4.
Ta s t e " CANCEL
": Ausschalten des
Geschwindigkeitsreglers.
Geschwindigkeitsregler
"CRUISE"
Damit eine Geschwindigkeit programmier t
oder abgerufen werden kann, muss die
Fahrzeuggeschwindigkeit mehr als 40 km/h betragen
und mindestens der zweite Gang eingelegt sein. 124
126

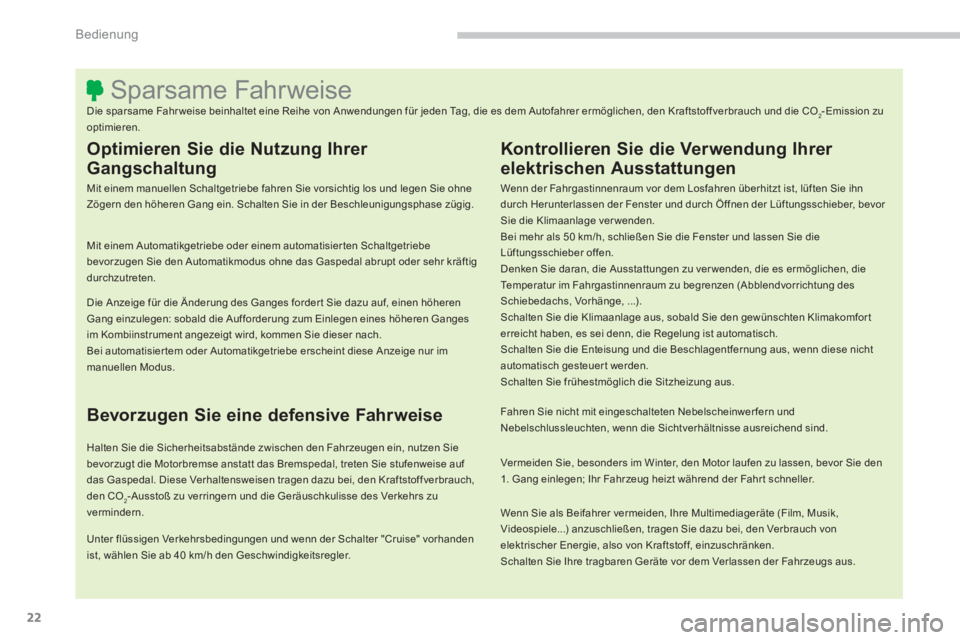

Page 24 of 368
22
Bedienung
Sparsame Fahrweise
Die sparsame Fahr weise beinhaltet eine Reihe von Anwendungen für jeden Tag, die es dem Autofahrer ermöglichen, den Kraftstoffverbrauch und die CO2-Emission zu
optimieren.
Optimieren Sie die Nutzung Ihrer
Gangschaltung
Mit einem manuellen Schaltgetriebe fahren Sie vorsichtig los und legen Sie ohne
Zögern den höheren Gang ein. Schalten Sie in der Beschleunigungsphase zügig.
Mit einem Automatikgetriebe oder einem automatisier ten Schaltgetriebe
bevorzugen Sie den Automatikmodus ohne das Gaspedal abrupt oder sehr kräftig
durchzutreten.
Die Anzeige für die Änderung des Ganges forder t Sie dazu auf, einen höheren
Gang einzulegen: sobald die Aufforderung zum Einlegen eines höheren Ganges
im Kombiinstrument angezeigt wird, kommen Sie dieser nach.
Bei automatisier tem oder Automatikgetriebe erscheint diese Anzeige nur im
manuellen Modus.
Bevorzugen Sie eine defensive Fahrweise
Halten Sie die Sicherheitsabstände zwischen den Fahrzeugen ein, nutzen Sie
bevorzugt die Motorbremse anstatt das Bremspedal, treten Sie stufenweise auf
das Gaspedal. Diese Verhaltensweisen tragen dazu bei, den Kraftstoffverbrauch,
den CO
2-Ausstoß zu verringern und die Geräuschkulisse des Verkehrs zu
vermindern.
Kontrollieren Sie die Verwendung Ihrer
elektrischen Ausstattungen
Wenn der Fahrgastinnenraum vor dem Losfahren überhitzt ist, lüften Sie ihn
durch Herunterlassen der Fenster und durch Öffnen der Lüftungsschieber, bevor
Sie die Klimaanlage ver wenden.
Bei mehr als 50 km/h, schließen Sie die Fenster und lassen Sie die
Lüftungsschieber offen.
Denken Sie daran, die Ausstattungen zu ver wenden, die es ermöglichen, die
Temperatur im Fahrgastinnenraum zu begrenzen (Abblendvorrichtung des
Schiebedachs, Vorhänge, ...).
Schalten Sie die Klimaanlage aus, sobald Sie den gewünschten Klimakomfor t
erreicht haben, es sei denn, die Regelung ist automatisch.
Schalten Sie die Enteisung und die Beschlagentfernung aus, wenn diese nicht
automatisch gesteuer t werden.
Schalten Sie frühestmöglich die Sitzheizung aus.
Fahren Sie nicht mit eingeschalteten Nebelscheinwer fern und
Nebelschlussleuchten, wenn die Sichtverhältnisse ausreichend sind.
Vermeiden Sie, besonders im Winter, den Motor laufen zu lassen, bevor Sie den
1. Gang einlegen; Ihr Fahrzeug heizt während der Fahr t schneller.
Wenn Sie als Beifahrer vermeiden, Ihre Multimediageräte (Film, Musik,
Videospiele...) anzuschließen, tragen Sie dazu bei, den Verbrauch von
elektrischer Energie, also von Kraftstoff, einzuschränken.
Schalten Sie Ihre tragbaren Geräte vor dem Verlassen der Fahrzeugs aus.
Unter flüssigen Verkehrsbedingungen und wenn der Schalter "Cruise" vorhanden
ist, wählen Sie ab 40 km/h den Geschwindigkeitsregler.
Page 25 of 368
23
.Bedienung

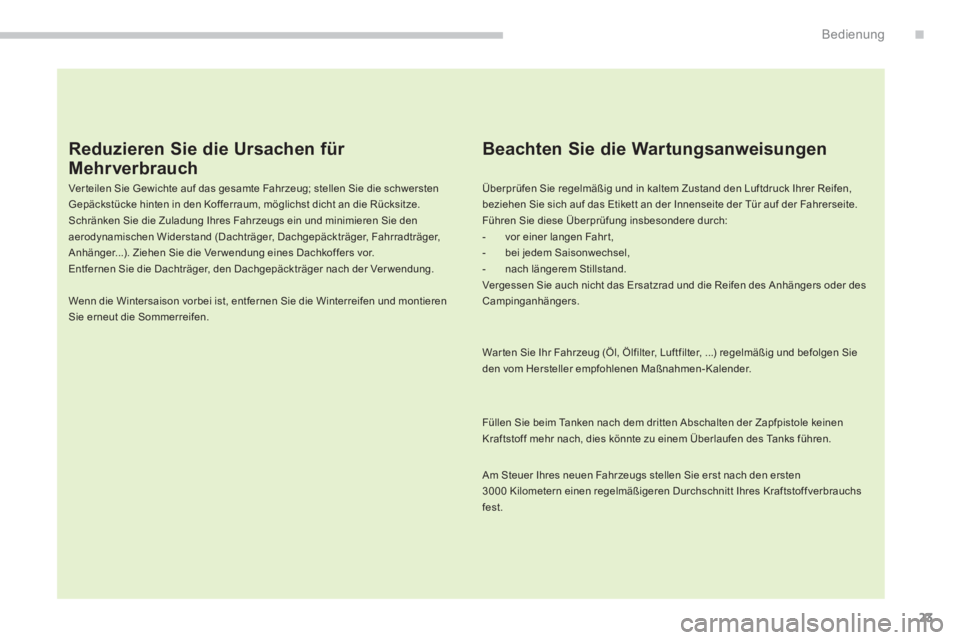

Reduzieren Sie die Ursachen für
Mehrverbrauch
Ver teilen Sie Gewichte auf das gesamte Fahrzeug; stellen Sie die schwersten
Gepäckstücke hinten in den Kofferraum, möglichst dicht an die Rücksitze.
Schränken Sie die Zuladung Ihres Fahrzeugs ein und minimieren Sie den
aerodynamischen Widerstand (Dachträger, Dachgepäckträger, Fahrradträger,
Anhänger...). Ziehen Sie die Verwendung eines Dachkoffers vor.
Entfernen Sie die Dachträger, den Dachgepäckträger nach der Ver wendung.
Wenn die Wintersaison vorbei ist, entfernen Sie die Winterreifen und montieren
Sie erneut die Sommerreifen.
Beachten Sie die Wartungsanweisungen
Überprüfen Sie regelmäßig und in kaltem Zustand den Luftdruck Ihrer Reifen,
beziehen Sie sich auf das Etikett an der Innenseite der Tür auf der Fahrerseite.
Führen Sie diese Überprüfung insbesondere durch:
- vor einer langen Fahr t,
- bei jedem Saisonwechsel,
- nach längerem Stillstand.
Vergessen Sie auch nicht das Ersatzrad und die Reifen des Anhängers oder des
Campinganhängers.
War ten Sie Ihr Fahrzeug (Öl, Ölfilter, Luftfilter, ...) regelmäßig und befolgen Sie
den vom Hersteller empfohlenen Maßnahmen- Kalender.
Füllen Sie beim Tanken nach dem dritten Abschalten der Zapfpistole keinen
Kraftstoff mehr nach, dies könnte zu einem Überlaufen des Tanks führen.
Am Steuer Ihres neuen Fahrzeugs stellen Sie erst nach den ersten
3000 Kilometern einen regelmäßigeren Durchschnitt Ihres Kraftstoffverbrauchs
fest.
Page 26 of 368
24
Betriebskontrolle

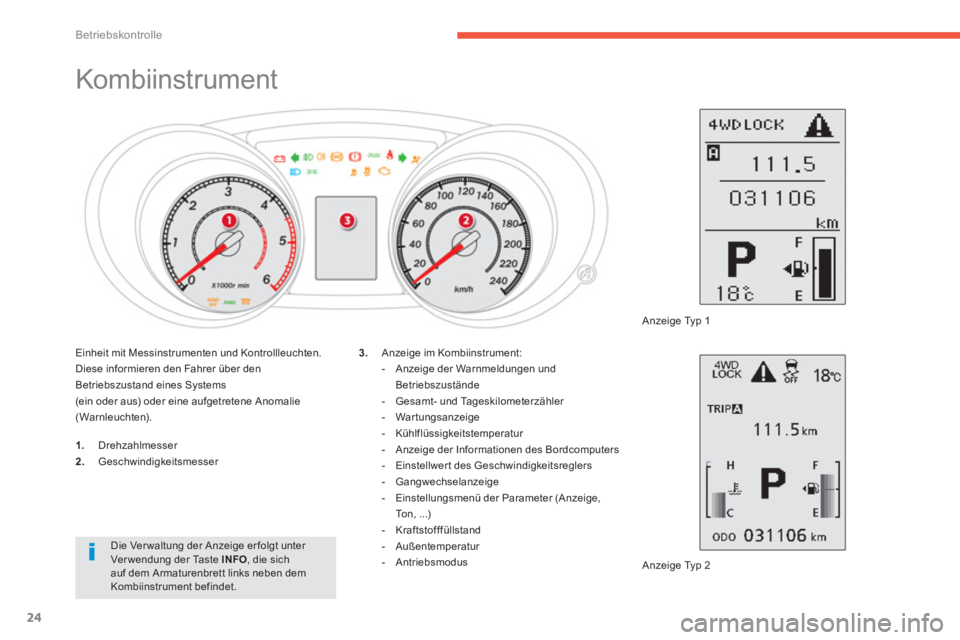

Kombiinstrument
1.
Drehzahlmesser
2.
Geschwindigkeitsmesser
Anzeige Typ 2
3.
Anzeige im Kombiinstrument:
- Anzeige der Warnmeldungen und
Betriebszustände
- Gesamt- und Tageskilometerzähler
- War tungsanzeige
- Kühlflüssigkeitstemperatur
- Anzeige der Informationen des Bordcomputers
- Einstellwer t des Geschwindigkeitsreglers
- Gangwechselanzeige
- Einstellungsmenü der Parameter (Anzeige,
Ton, ...)
- Kraftstofffüllstand
- Außentemperatur
- Antriebsmodus
Einheit mit Messinstrumenten und Kontrollleuchten.
Diese informieren den Fahrer über den
Betriebszustand eines Systems
(ein oder aus) oder eine aufgetretene Anomalie
(Warnleuchten).
Anzeige Typ 1
Die Ver waltung der Anzeige er folgt unter
Ver wendung der Taste INFO
, die sich
auf dem Armaturenbrett links neben dem
Kombiinstrument befindet.
Page 27 of 368
1
25
Betriebskontrolle

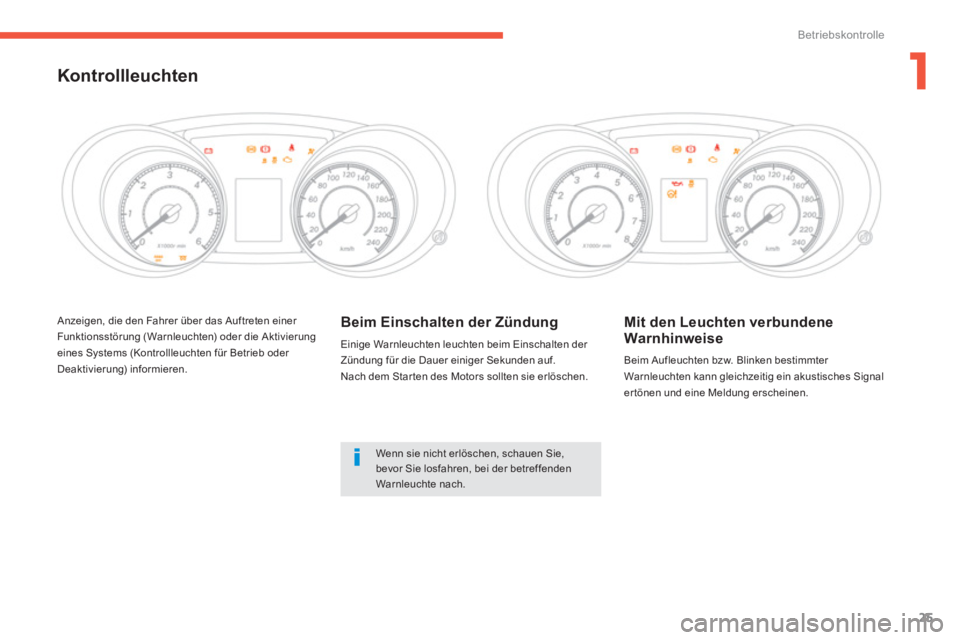

Anzeigen, die den Fahrer über das Auftreten einer
Funktionsstörung (Warnleuchten) oder die Aktivierung
eines Systems (Kontrollleuchten für Betrieb oder
Deaktivierung) informieren.
Beim Einschalten der Zündung
Einige Warnleuchten leuchten beim Einschalten der
Zündung für die Dauer einiger Sekunden auf.
Nach dem Star ten des Motors sollten sie erlöschen.
Mit den Leuchten verbundene
Warnhinweise
Beim Aufleuchten bzw. Blinken bestimmter
Warnleuchten kann gleichzeitig ein akustisches Signal
er tönen und eine Meldung erscheinen.
Kontrollleuchten
Wenn sie nicht erlöschen, schauen Sie,
bevor Sie losfahren, bei der betreffenden
Warnleuchte nach.
Page 28 of 368
26
Betriebskontrolle

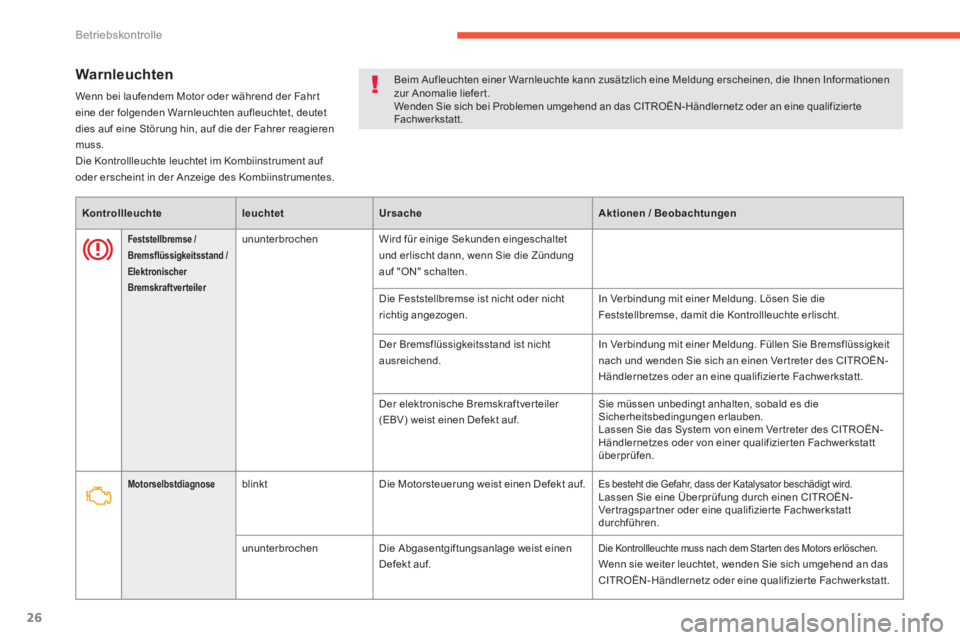

Warnleuchten
Wenn bei laufendem Motor oder während der Fahr t
eine der folgenden Warnleuchten aufleuchtet, deutet
dies auf eine Störung hin, auf die der Fahrer reagieren
muss.
Die Kontrollleuchte leuchtet im Kombiinstrument auf
oder erscheint in der Anzeige des Kombiinstrumentes.
Kontrollleuchte
leuchtet
Ursache
Aktionen / Beobachtungen
Feststellbremse /
Bremsflüssigkeitsstand /
Elektronischer
Bremskraftverteiler
ununterbrochen Wird für einige Sekunden eingeschaltet
und erlischt dann, wenn Sie die Zündung
auf "ON" schalten.
Die Feststellbremse ist nicht oder nicht
richtig angezogen. In Verbindung mit einer Meldung. Lösen Sie die
Feststellbremse, damit die Kontrollleuchte erlischt.
Der Bremsflüssigkeitsstand ist nicht
ausreichend.
In Verbindung mit einer Meldung. Füllen Sie Bremsflüssigkeit
nach und wenden Sie sich an einen Ver treter des CITROËN-
Händlernetzes oder an eine qualifizier te Fachwerkstatt.
Der elektronische Bremskraftver teiler
(EBV) weist einen Defekt auf. Sie müssen unbedingt anhalten, sobald es die
Sicherheitsbedingungen erlauben.
Lassen Sie das System von einem Ver treter des CITROËN-
Händlernetzes oder von einer qualifizier ten Fachwerkstatt
überprüfen.
Motorselbstdiagnose
blinkt Die Motorsteuerung weist einen Defekt auf.
Es besteht die Gefahr, dass der Katalysator beschädigt wird.
Lassen Sie eine Überprüfung durch einen CITROËN-
Ver tragspar tner oder eine qualifizier te Fachwerkstatt
durchführen.
ununterbrochen Die Abgasentgiftungsanlage weist einen
Defekt auf. Die Kontrollleuchte muss nach dem Star ten des Motors erlöschen.
Wenn sie weiter leuchtet, wenden Sie sich umgehend an das
CITROËN-Händlernetz oder eine qualifizier te Fachwerkstatt.
Beim Aufleuchten einer Warnleuchte kann zusätzlich eine Meldung erscheinen, die Ihnen Informationen
zur Anomalie liefer t.
Wenden Sie sich bei Problemen umgehend an das CITROËN-Händlernetz oder an eine qualifizierte
Fachwerkstatt.
Page 29 of 368
1
27
Betriebskontrolle

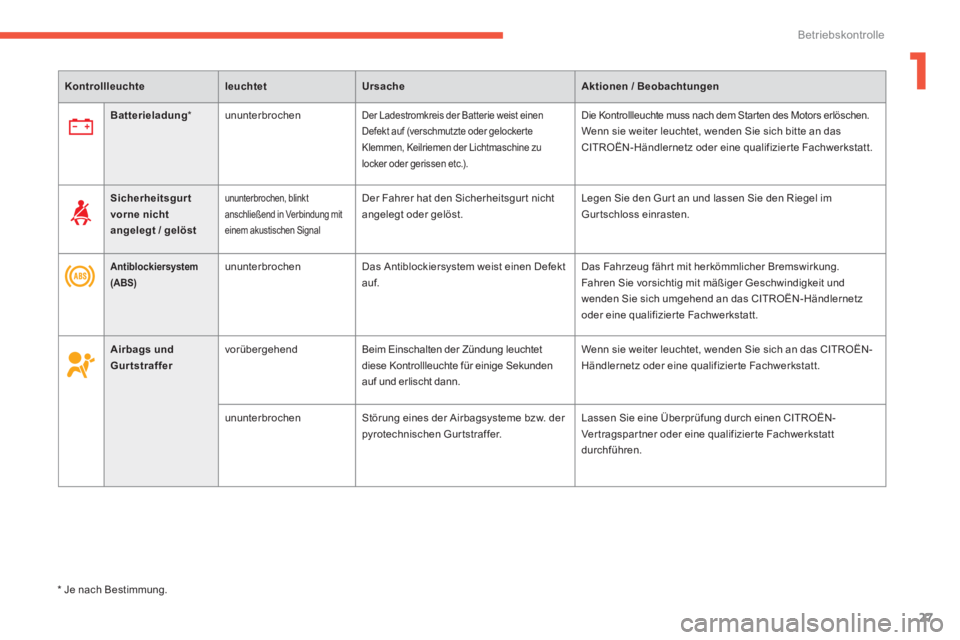

Kontrollleuchte
leuchtet
Ursache
Aktionen / Beobachtungen
Batterieladung
*
ununterbrochen
Der Ladestromkreis der Batterie weist einen
Defekt auf (verschmutzte oder gelocker te
Klemmen, Keilriemen der Lichtmaschine zu
locker oder gerissen etc.). Die Kontrollleuchte muss nach dem Star ten des Motors erlöschen.
Wenn sie weiter leuchtet, wenden Sie sich bitte an das
CITROËN-Händlernetz oder eine qualifizier te Fachwerkstatt.
Antiblockiersystem
(ABS)
ununterbrochen Das Antiblockiersystem weist einen Defekt
auf. Das Fahrzeug fähr t mit herkömmlicher Bremswirkung.
Fahren Sie vorsichtig mit mäßiger Geschwindigkeit und
wenden Sie sich umgehend an das CITROËN-Händlernetz
oder eine qualifizier te Fachwerkstatt.
Sicherheitsgurt
vorne nicht
angelegt / gelöst
ununterbrochen, blinkt
anschließend in Verbindung mit
einem akustischen Signal Der Fahrer hat den Sicherheitsgur t nicht
angelegt oder gelöst. Legen Sie den Gur t an und lassen Sie den Riegel im
Gur tschloss einrasten.
* Je nach Bestimmung
.
Airbags
und
Gurtstraffer
vorübergehend Beim Einschalten der Zündung leuchtet
diese Kontrollleuchte für einige Sekunden
auf und erlischt dann. Wenn sie weiter leuchtet, wenden Sie sich an das CITROËN-
Händlernetz oder eine qualifizier te Fachwerkstatt.
ununterbrochen Störung eines der Airbagsysteme bzw. der
pyrotechnischen Gurtstraffer. Lassen Sie eine Überprüfung durch einen CITROËN-
Ver tragspar tner oder eine qualifizier te Fachwerkstatt
durchführen.
Page 30 of 368
28
Betriebskontrolle
Betriebskontrollleuchten
Das Aufleuchten einer der folgenden Leuchten zeigt an, dass das betreffende System aktivier t ist.
Gleichzeitig er tönt möglicher weise ein akustisches Signal und eine Meldung erscheint auf der Anzeige des Kombiinstruments.
Kontrollleuchte
leuchtet
Ursache
Aktionen / Beobachtungen
linker Blinker
blinkt mit akustischem
Signal Der Lichtschalter wurde nach unten
gedrückt. Wenn diese Leuchte ungewöhnlich schnell blinkt, deutet
dies möglicher weise auf eine defekte Blinkleuchte hin.
Tauschen Sie die Glühlampe aus oder wenden Sie sich
an das CITROËN-Händlernetz oder an eine qualifizier te
Fachwerkstatt.
rechter Blinker
blinkt mit akustischem
Signal Der Lichtschalter wurde nach oben
gedrückt. Wenn diese Leuchte ungewöhnlich schnell blinkt, deutet dies
möglicherweise auf eine defekte Blinkleuchte hin. Tauschen Sie
die Glühlampe aus oder wenden Sie sich an das CITROËN-
Händlernetz oder an eine qualifizier te Fachwerkstatt.
Standlicht
oder
Abblendlicht
ununterbrochen Das Stand- oder Abblendlicht ist
eingeschaltet.
Fernlicht
ununterbrochen Der Lichtschalter wurde in Richtung Fahrer
gezogen. Ziehen Sie den Lichtschalter erneut zu sich heran,
um wieder auf das Abblendlicht umzuschalten.
Nebelscheinwerfer
ununterbrochen Die Nebelscheinwer fer wurden betätigt. Drehen Sie den Ring am Schalter zweimal nach hinten, um
die Nebelscheinwer fer auszuschalten.
Nebelschlussleuchte
ununterbrochen Die Nebelschlussleuchte wurde betätigt. Drehen Sie den Ring am Schalter nach hinten, um die
Nebelschlussleuchte auszuschalten.
