CITROEN C4 AIRCROSS 2014 Instrukcja obsługi (in Polish)

.
9
Wprowadzenie

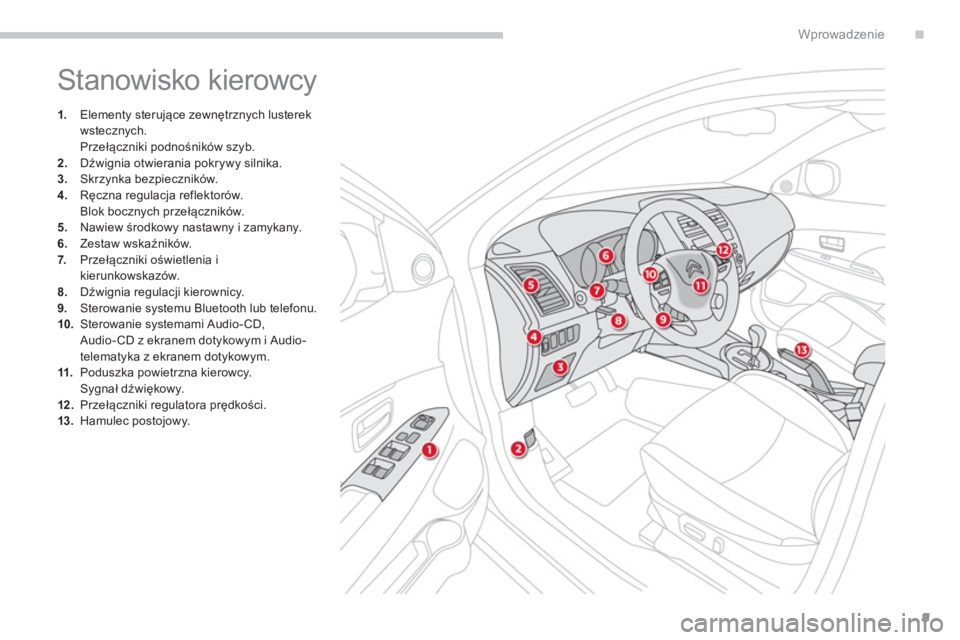

Stanowisko kierowcy




1.
Elementy sterujące zewnętrznych lusterek
wstecznych.
Przełączniki podnośników szyb.

2.
Dźwignia otwierania pokrywy silnika.

3.
Skrzynka bezpieczników.

4.
Ręczna regulacja reflektorów.
Blok bocznych przełączników.

5.
Nawiew środkowy nastawny i zamykany.

6.
Zestaw wskaźników.

7.
Przełączniki oświetlenia i
kierunkowskazów.

8.
Dźwignia regulacji kierownicy.

9.
Sterowanie systemu Bluetooth lub telefonu.

10.
Sterowanie systemami Audio- CD,
Audio- CD z ekranem dotykowym i Audio-
telematyka z ekranem dotykowym.

11.
Poduszka powietrzna kierowcy.
Sygnał dźwiękowy.

12 .
Przełączniki regulatora prędkości.

13.
Hamulec postojowy.

10
Wprowadzenie

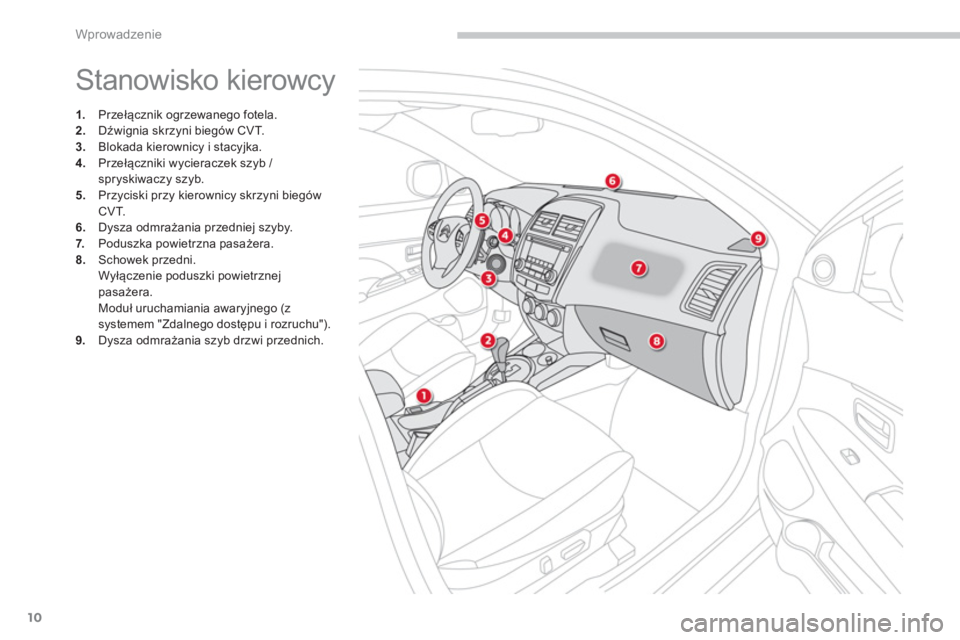

Stanowisko kierowcy




1.
Przełącznik ogrzewanego fotela.

2.
Dźwignia skrzyni biegów CVT.

3.
Blokada kierownicy i stacyjka.

4.
Przełączniki wycieraczek szyb /
spryskiwaczy szyb.

5.
Przyciski przy kierownicy skrzyni biegów
CVT.

6.
Dysza odmrażania przedniej szyby.

7.
Poduszka powietrzna pasażera.

8.
Schowek przedni.
Wyłączenie poduszki powietrznej
pasażera.
Moduł uruchamiania awaryjnego (z
systemem "Zdalnego dostępu i rozruchu").

9.
Dysza odmrażania szyb drzwi przednich.

.
11
Wprowadzenie

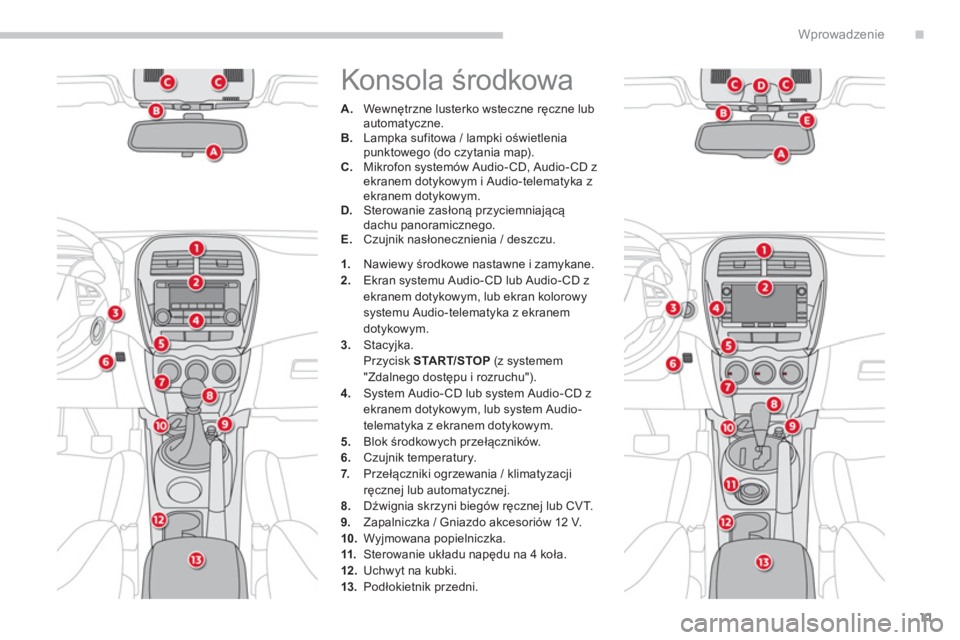

Konsola środkowa




A.
Wewnętrzne lusterko wsteczne ręczne lub
automatyczne.

B.
Lampka sufitowa / lampki oświetlenia
punktowego (do czytania map).

C.
Mikrofon systemów Audio- CD, Audio- CD z
ekranem dotykowym i Audio-telematyka z
ekranem dotykowym.

D.
Sterowanie zasłoną przyciemniającą
dachu panoramicznego.

E.
Czujnik nasłonecznienia / deszczu.




1.
Nawiewy środkowe nastawne i zamykane.

2.
Ekran systemu Audio- CD lub Audio- CD z
ekranem dotykowym, lub ekran kolorowy
systemu Audio-telematyka z ekranem
dotykowym.

3.
Stacyjka.
Przycisk START/STOP
(z systemem
"Zdalnego dostępu i rozruchu").

4.
System Audio- CD lub system Audio- CD z
ekranem dotykowym, lub system Audio-
telematyka z ekranem dotykowym.

5.
Blok środkowych przełączników.

6.
Czujnik temperatury.

7.
Przełączniki ogrzewania / klimatyzacji
ręcznej lub automatycznej.

8.
Dźwignia skrzyni biegów ręcznej lub CVT.

9.
Zapalniczka / Gniazdo akcesoriów 12 V.

10.
Wyjmowana popielniczka.

11.
Sterowanie układu napędu na 4 koła.

12 .
Uchwyt na kubki.

13.
Podłokietnik przedni.

12
Wprowadzenie

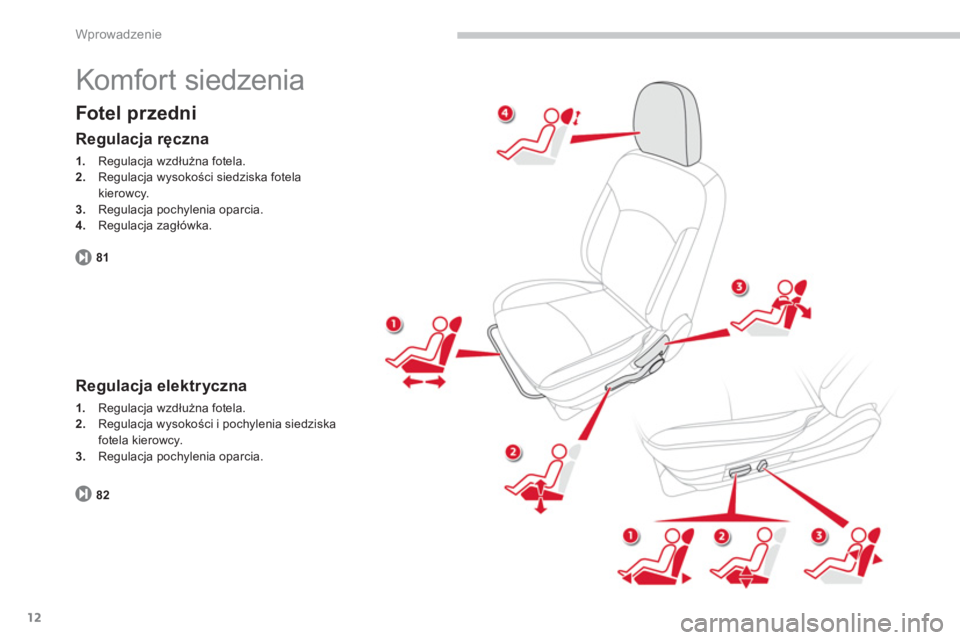

Komfort siedzenia


Fotel przedni


Regulacja ręczna



1.
Regulacja wzdłużna fotela.

2.
Regulacja wysokości siedziska fotela
kierowcy.

3.
Regulacja pochylenia oparcia.

4.
Regulacja zagłówka.



Regulacja elektryczna



1.
Regulacja wzdłużna fotela.

2.
Regulacja wysokości i pochylenia siedziska
fotela kierowcy.

3.
Regulacja pochylenia oparcia.

81
82

.
13
Wprowadzenie
Komfort siedzenia


Podłokietnik przedni
Regulacja kierownicy



1.
Odryglowanie.

2.
Regulacja wysokości i głębokości.

3.
Ryglowanie. Dla większego komfortu podłokietnik przedni
ma regulację wzdłużną. Pod podłokietnikiem znajdują się dwa schowki;
mogą one być wyposażone w gniazda zasilania
osprzętu.
Ze względów bezpieczeństwa operacje
te należy wykonywać na postoju. 84
103
89

14
Wprowadzenie
Komfort siedzenia

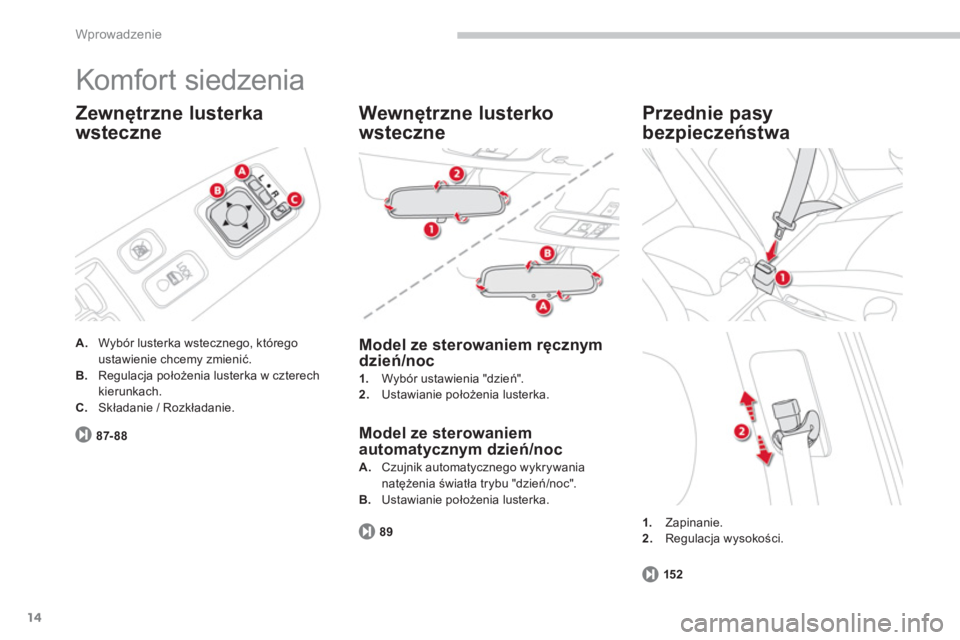

Zewnętrzne lusterka
wsteczne


A.
Wybór lusterka wstecznego, którego
ustawienie chcemy zmienić.

B.
Regulacja położenia lusterka w czterech
kierunkach.

C.
Składanie / Rozkładanie.



Wewnętrzne lusterko
wsteczne

Model ze sterowaniem ręcznym
dzień/noc



1.
Wybór ustawienia "dzień".

2.
Ustawianie położenia lusterka.



Model ze sterowaniem
automatycznym dzień/noc



A.
Czujnik automatycznego wykrywania
natężenia światła trybu "dzień/noc".

B.
Ustawianie położenia lusterka.




1.
Zapinanie.

2.
Regulacja wysokości.



Przednie pasy
bezpieczeństwa
87- 88
89
152

.
15

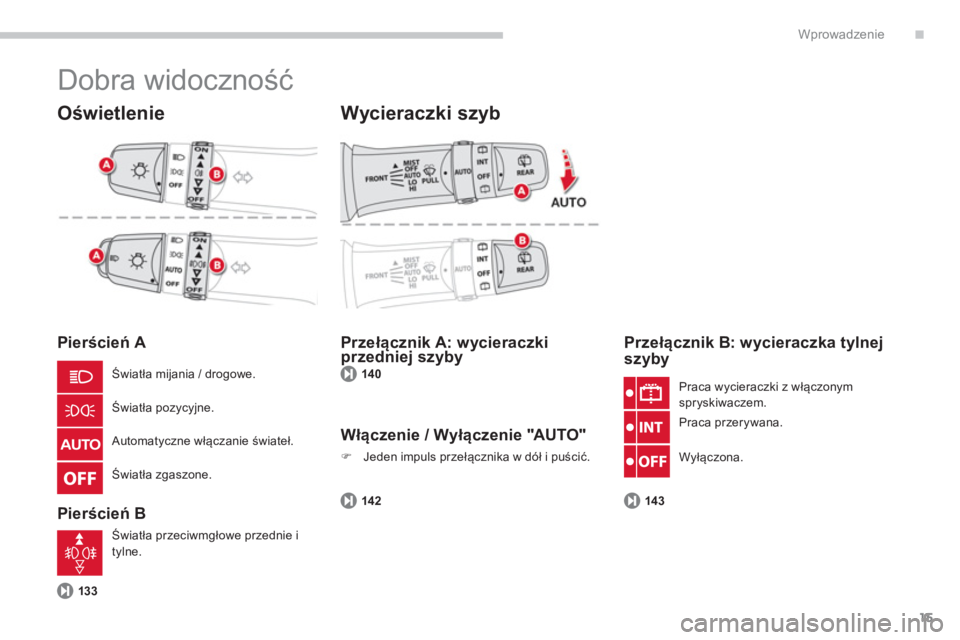

Wprowadzenie
Dobra widoczność


Oświetlenie


Pierścień A

Pierścień B


Wycieraczki szyb


Przełącznik A: wycieraczki
przedniej szyby
Przełącznik B: wycieraczka tylnej
szyby
Światła mijania / drogowe.
Światła pozycyjne.
Automatyczne włączanie świateł.
Światła zgaszone.
Światła przeciwmgłowe przednie i
tylne.
Praca wycieraczki z włączonym
spryskiwaczem.
Praca przerywana.
Wyłączona.



Włączenie / Wyłączenie "AUTO"



)
Jeden impuls przełącznika w dół i puścić.

13314 0
142 14 3

16
Wprowadzenie

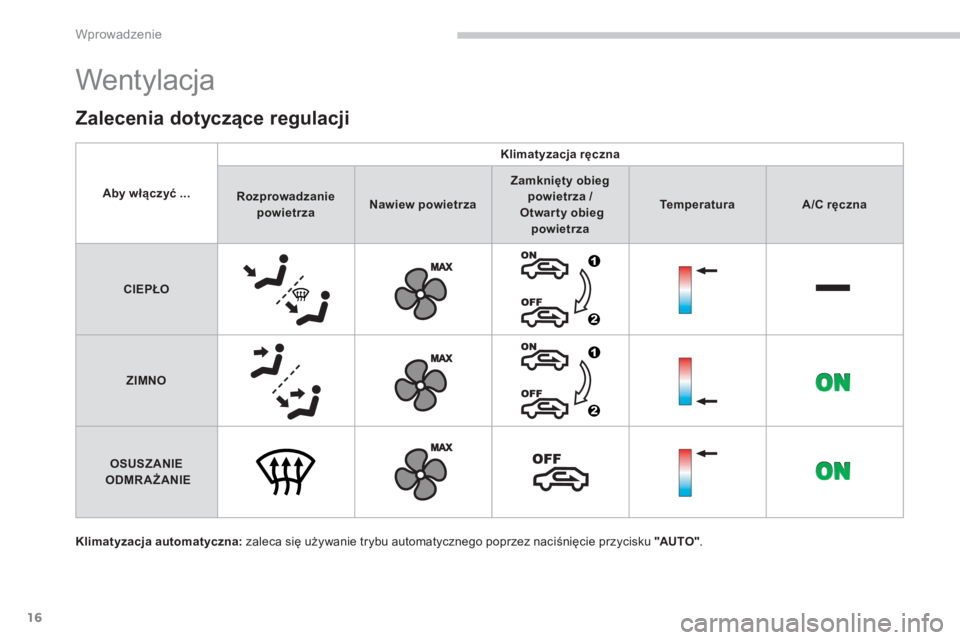

Wentylacja


Klimatyzacja automatyczna:
zaleca się używanie trybu automatycznego poprzez naciśnięcie przycisku "AUTO "
.


Zalecenia dotyczące regulacji



Aby włączyć ...



Klimatyzacja ręczna




Rozprowadzanie
powietrza



Nawiew powietrza



Zamknięty obieg
powietrza
/
Otwar ty obieg
powietrza



Te m p e r a t u r a



A /C ręczna




CIEPŁO














ZIMNO














OSUSZANIE

ODMRAŻANIE

.
17
Wprowadzenie

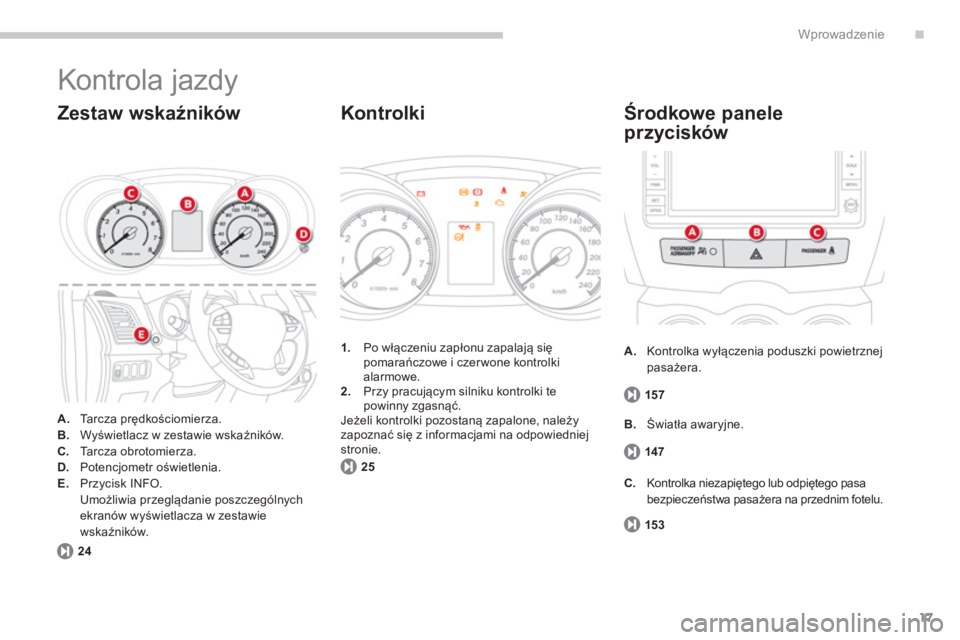

Kontrola jazdy



A.
Ta r c z a p rędkościomierza.

B.
Wyświetlacz w zestawie wskaźników.

C.
Tarcza obrotomierza.

D.
Potencjometr oświetlenia.

E.
Przycisk INFO.
Umożliwia przeglądanie poszczególnych
ekranów wyświetlacza w zestawie
wskaźników.



Zestaw wskaźników



A.
Kontrolka wyłączenia poduszki powietrznej
pasażera.


Środkowe panele
przycisków


1.
Po włączeniu zapłonu zapalają się
pomarańczowe i czer wone kontrolki
alarmowe.

2.
Przy pracującym silniku kontrolki te
powinny zgasnąć.
Jeżeli kontrolki pozostaną zapalone, należy
zapoznać się z informacjami na odpowiedniej
stronie.


Kontrolki


B.
Światła awaryjne.

C.
Kontrolka niezapiętego lub odpiętego pasa
bezpieczeństwa pasażera na przednim fotelu.

2425157
147
15 3

18
Wprowadzenie

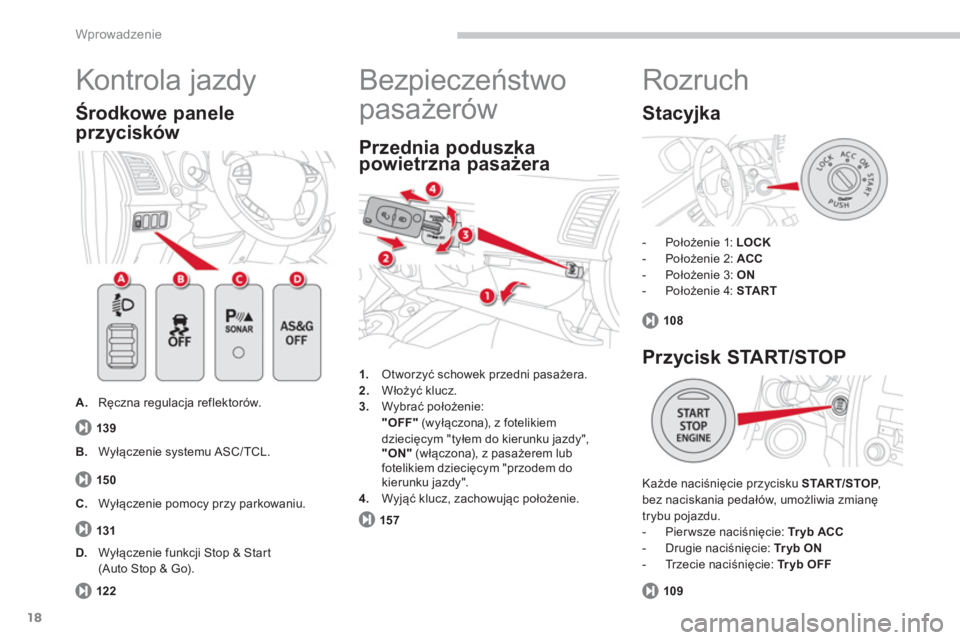

Kontrola jazdy



A.
Ręczna regulacja reflektorów.


Środkowe panele
przycisków


1.
Otworzyć schowek przedni pasażera.

2.
Włożyć klucz.

3.
Wybrać położenie:
"OFF"
(wyłączona), z fotelikiem
dziecięcym "tyłem do kierunku jazdy",
"ON"
(włączona), z pasażerem lub
fotelikiem dziecięcym "przodem do
kierunku jazdy".

4.
Wyjąć klucz, zachowując położenie.



Przednia poduszka
powietrzna pasażera


B.
Wyłączenie systemu ASC/TCL.

C.
Wyłączenie pomocy przy parkowaniu.

Bezpieczeństwo
pasażerów


D.
Wyłączenie funkcji Stop & Start
(Auto Stop & Go).


Rozruch



- Położenie 1: LOCK


- Położenie 2: ACC


- Położenie 3: ON


- Położenie 4: START



Każde naciśnięcie przycisku START/STOP
,
bez naciskania pedałów, umożliwia zmianę
trybu pojazdu.


- Pierwsze naciśnięcie: Tr y b AC C


- Drugie naciśnięcie: Tr y b O N


- Trzecie naciśnięcie: Tr y b O F F





Stacyjka

Przycisk START/STOP
139
15 0
131
122157108
109
