Page 91 of 368

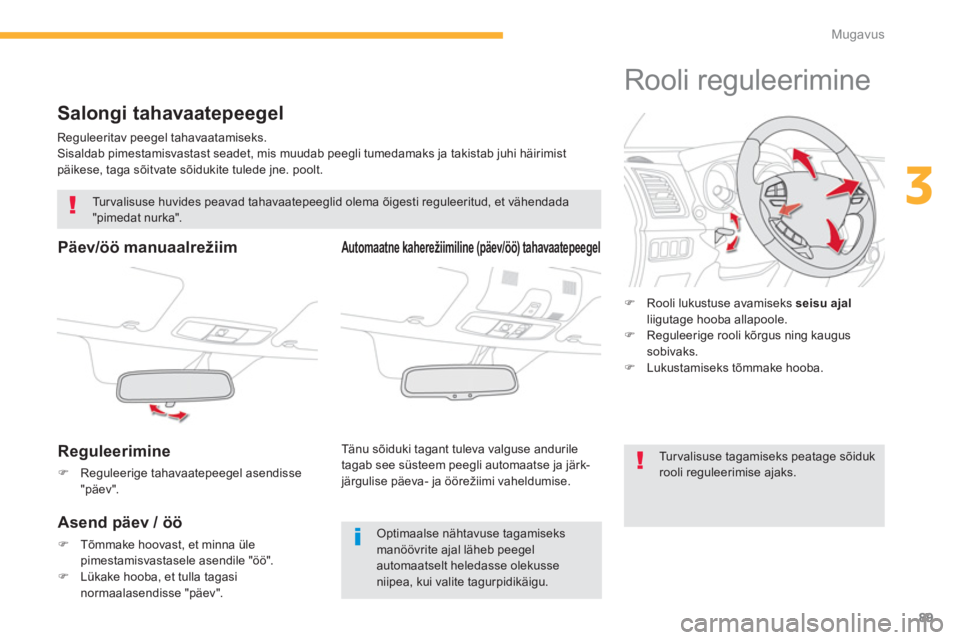

89
3
Mugavus
Salongi tahavaatepeegel
Reguleeritav peegel tahavaatamiseks.
Sisaldab pimestamisvastast seadet, mis muudab peegli tumedamaks ja takistab juhi häirimist
päikese, taga sõitvate sõidukite tulede jne. poolt.
Päev/öö manuaalrežiim
Reguleerimine
)
Reguleerige tahavaatepeegel asendisse
"päev".
Turvalisuse huvides peavad tahavaatepeeglid olema õigesti reguleeritud, et vähendada
"pimedat nurka".
Optimaalse nähtavuse tagamiseks
manöövrite ajal läheb peegel
automaatselt heledasse olekusse
niipea, kui valite tagurpidikäigu.
Asend päev / öö
)
Tõmmake hoovast, et minna üle
pimestamisvastasele asendile "öö".
)
Lükake hooba, et tulla tagasi
normaalasendisse "päev"
.
Automaatne kaherežiimiline (päev/öö) tahavaatepeegel
Tänu sõiduki tagant tuleva valguse andurile
tagab see süsteem peegli automaatse ja järk-
järgulise päeva- ja öörežiimi vaheldumise.
Rooli reguleerimine
)
Rooli lukustuse avamiseks seisu ajal
liigutage hooba allapoole.
)
Reguleerige rooli kõrgus ning kaugus
sobivaks.
)
Lukustamiseks tõmmake hooba.
Tur valisuse tagamiseks peatage sõiduk
rooli reguleerimise ajaks.
Page 92 of 368

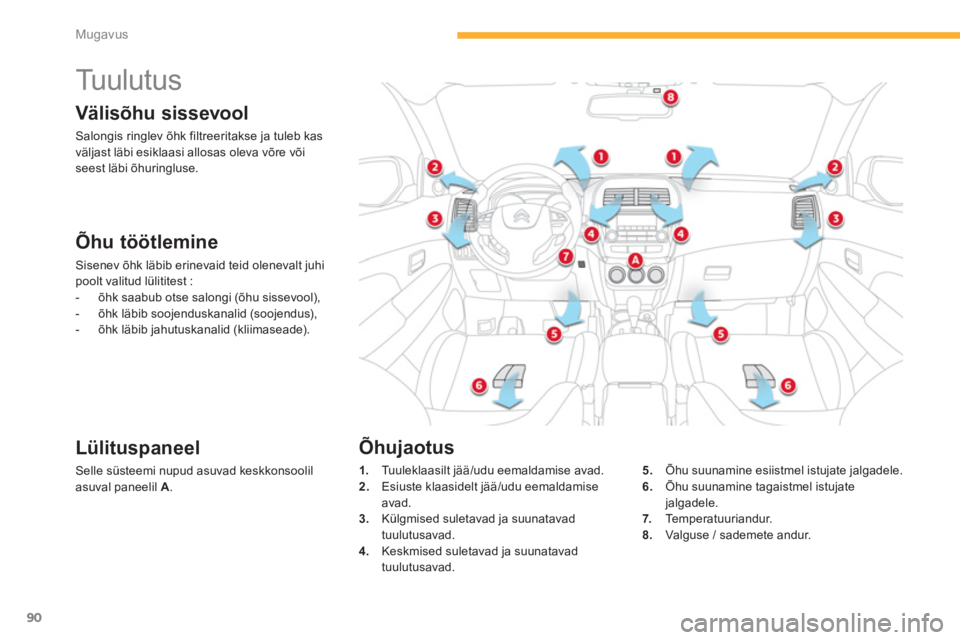

90
Mugavus
Tu u l u t u s
Välisõhu sissevool
Salongis ringlev õhk filtreeritakse ja tuleb kas
väljast läbi esiklaasi allosas oleva võre või
seest läbi õhuringluse.
Õhu töötlemine
Sisenev õhk läbib erinevaid teid olenevalt juhi
poolt valitud lülititest :
- õhk saabub otse salongi (õhu sissevool),
- õhk läbib soojenduskanalid (soojendus),
- õhk läbib jahutuskanalid (kliimaseade).
Lülituspaneel
Selle süsteemi nupud asuvad keskkonsoolil
asuval paneelil A
.
1.
Tuuleklaasilt jää/udu eemaldamise avad.
2.
Esiuste klaasidelt jää/udu eemaldamise
avad.
3.
Külgmised suletavad ja suunatavad
tuulutusavad.
4.
Keskmised suletavad ja suunatavad
tuulutusavad.
5.
Õhu suunamine esiistmel istujate jalgadele.
6.
Õhu suunamine tagaistmel istujate
jalgadele.
7.
Te m p e r a t u u r i a n d u r.
8.
Valguse / sademete andur.
Õhujaotus
Page 93 of 368
91
3
Mugavus

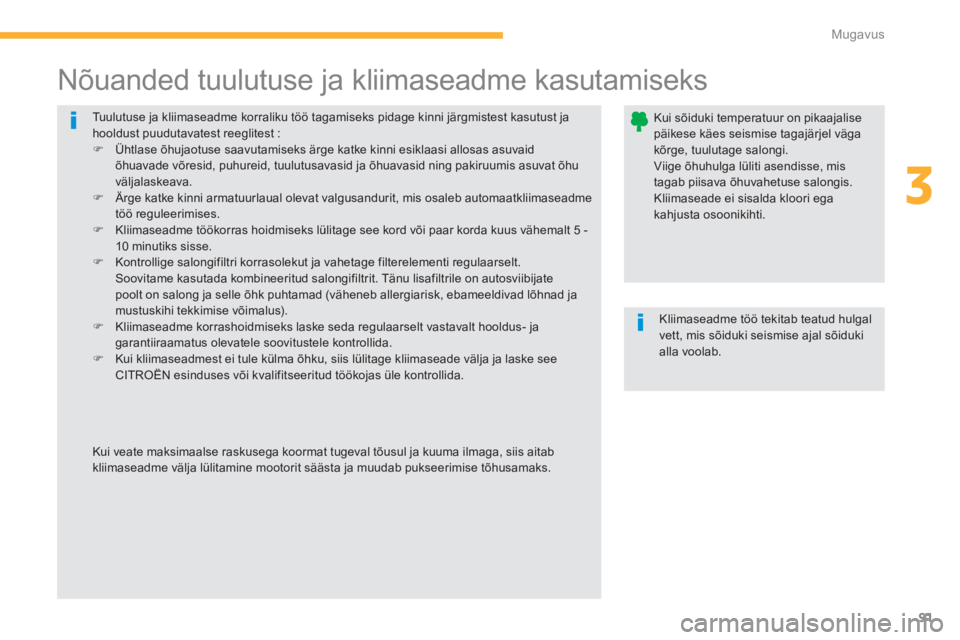

Tuulutuse ja kliimaseadme korraliku töö tagamiseks pidage kinni järgmistest kasutust ja
hooldust puudutavatest reeglitest :
)
Ühtlase õhujaotuse saavutamiseks ärge katke kinni esiklaasi allosas asuvaid
õhuavade võresid, puhureid, tuulutusavasid ja õhuavasid ning pakiruumis asuvat õhu
väljalaskeava.
)
Ärge katke kinni armatuurlaual olevat valgusandurit, mis osaleb automaatkliimaseadme
töö reguleerimises.
)
Kliimaseadme töökorras hoidmiseks lülitage see kord või paar korda kuus vähemalt 5 -
10 minutiks sisse.
)
Kontrollige salongifiltri korrasolekut ja vahetage filterelementi regulaarselt.
Soovitame kasutada kombineeritud salongifiltrit. Tänu lisafiltrile on autosviibijate
poolt on salong ja selle õhk puhtamad (väheneb allergiarisk, ebameeldivad lõhnad ja
mustuskihi tekkimise võimalus).
)
Kliimaseadme korrashoidmiseks laske seda regulaarselt vastavalt hooldus- ja
garantiiraamatus olevatele soovitustele kontrollida.
)
Kui kliimaseadmest ei tule külma õhku, siis lülitage kliimaseade välja ja laske see
CITROËN esinduses või kvalifitseeritud töökojas üle kontrollida.
Nõuanded tuulutuse ja kliimaseadme kasutamiseks
Kui sõiduki temperatuur on pikaajalise
päikese käes seismise tagajärjel väga
kõrge, tuulutage salongi.
Viige õhuhulga lüliti asendisse, mis
tagab piisava õhuvahetuse salongis.
Kliimaseade ei sisalda kloori ega
kahjusta osoonikihti.
Kliimaseadme töö tekitab teatud hulgal
vett, mis sõiduki seismise ajal sõiduki
alla voolab.
Kui veate maksimaalse raskusega koormat tugeval tõusul ja kuuma ilmaga, siis aitab
kliimaseadme välja lülitamine mootorit säästa ja muudab pukseerimise tõhusamaks.
Page 94 of 368

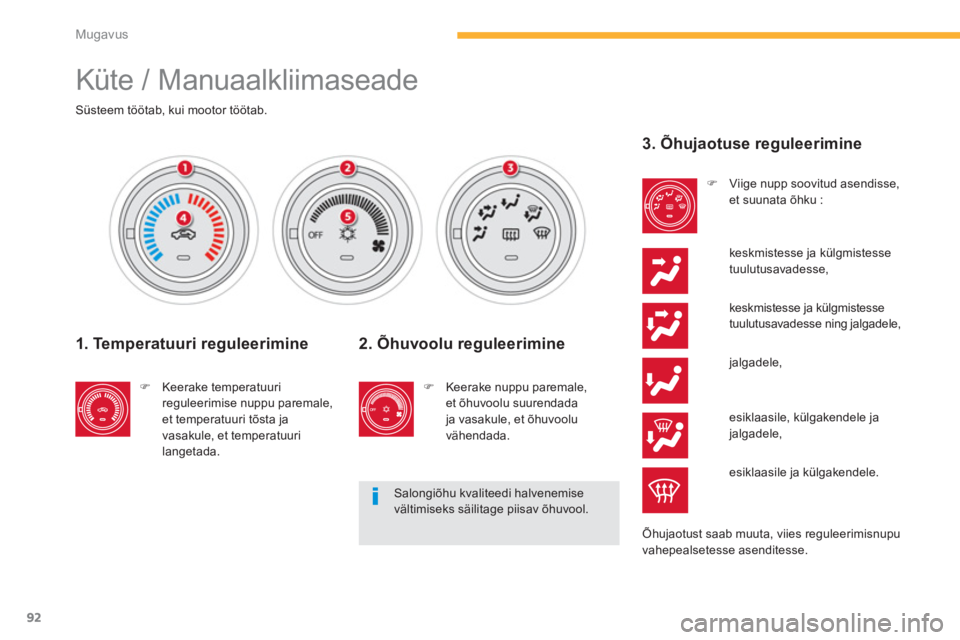

92
Mugavus
Küte / Manuaalkliimaseade
Süsteem töötab, kui mootor töötab.
1. Temperatuuri reguleerimine
)
Keerake temperatuuri
reguleerimise nuppu paremale,
et temperatuuri tõsta ja
vasakule, et temperatuuri
langetada.
Salongiõhu kvaliteedi halvenemise
vältimiseks säilitage piisav õhuvool.
3. Õhujaotuse reguleerimine
)
Viige nupp soovitud asendisse,
et suunata õhku :
keskmistesse ja külgmistesse
tuulutusavadesse,
Õhujaotust saab muuta, viies reguleerimisnupu
vahepealsetesse asenditesse.
2. Õhuvoolu reguleerimine
)
Keerake nuppu paremale,
et õhuvoolu suurendada
ja vasakule, et õhuvoolu
vähendada.
keskmistesse ja külgmistesse
tuulutusavadesse ning jalgadele,
jalgadele,
esiklaasile, külgakendele ja
jalgadele,
esiklaasile ja külgakendele.
Page 95 of 368

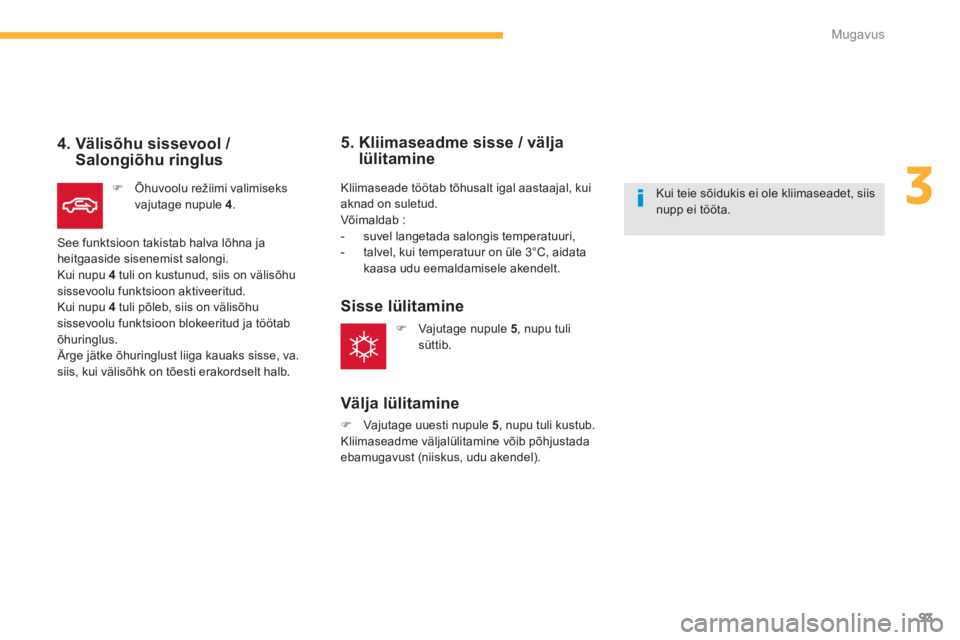

93
3
Mugavus
4. Välisõhu sissevool /
Salongiõhu ringlus
)
Õhuvoolu režiimi valimiseks
vajutage nupule 4
.
See funktsioon takistab halva lõhna ja
heitgaaside sisenemist salongi.
Kui nupu 4
tuli on kustunud, siis on välisõhu
sissevoolu funktsioon aktiveeritud.
Kui nupu 4
tuli põleb, siis on välisõhu
sissevoolu funktsioon blokeeritud ja töötab
õhuringlus.
Ärge jätke õhuringlust liiga kauaks sisse, va.
siis, kui välisõhk on tõesti erakordselt halb.
Kliimaseade töötab tõhusalt igal aastaajal, kui
aknad on suletud.
Võimaldab :
- suvel langetada salongis temperatuuri,
- talvel, kui temperatuur on üle 3°C, aidata
kaasa udu eemaldamisele akendelt.
5. Kliimaseadme sisse / välja
lülitamine
Sisse lülitamine
Välja lülitamine
)
Vajutage uuesti nupule 5
, nupu tuli kustub.
Kliimaseadme väljalülitamine võib põhjustada
ebamugavust (niiskus, udu akendel).
Kui teie sõidukis ei ole kliimaseadet, siis
nupp ei tööta.
)
Vajutage nupule 5
, nupu tuli
süttib.
Page 96 of 368

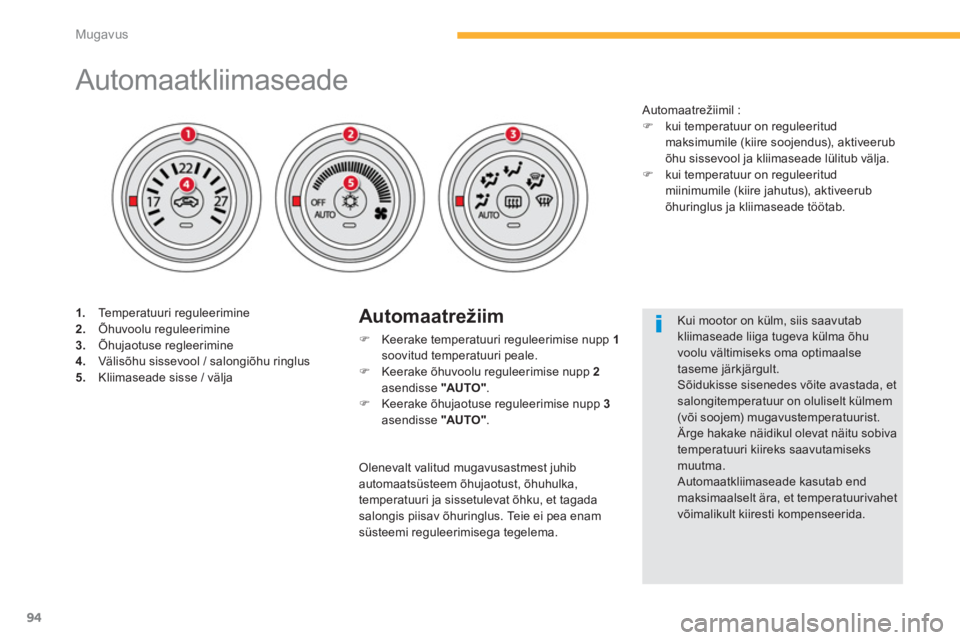

94
Mugavus
Automaatkliimaseade
1.
Temperatuuri reguleerimine
2.
Õhuvoolu reguleerimine
3.
Õhujaotuse regleerimine
4.
Välisõhu sissevool / salongiõhu ringlus
5.
Kliimaseade sisse / välja
Automaatrežiim
)
Keerake temperatuuri reguleerimise nupp 1
soovitud temperatuuri peale.
)
Keerake õhuvoolu reguleerimise nupp 2
asendisse "AUTO "
.
)
Keerake õhujaotuse reguleerimise nupp 3
asendisse "AUTO "
.
Kui mootor on külm, siis saavutab
kliimaseade liiga tugeva külma õhu
voolu vältimiseks oma optimaalse
taseme järkjärgult.
Sõidukisse sisenedes võite avastada, et
salongitemperatuur on oluliselt külmem
(või soojem) mugavustemperatuurist.
Ärge hakake näidikul olevat näitu sobiva
temperatuuri kiireks saavutamiseks
muutma.
Automaatkliimaseade kasutab end
maksimaalselt ära, et temperatuurivahet
võimalikult kiiresti kompenseerida.
Automaatrežiimil :
)
kui temperatuur on reguleeritud
maksimumile (kiire soojendus), aktiveerub
õhu sissevool ja kliimaseade lülitub välja.
)
kui temperatuur on reguleeritud
miinimumile (kiire jahutus), aktiveerub
õhuringlus ja kliimaseade töötab.
Olenevalt valitud mugavusastmest juhib
automaatsüsteem õhujaotust, õhuhulka,
temperatuuri ja sissetulevat õhku, et tagada
salongis piisav õhuringlus. Teie ei pea enam
süsteemi reguleerimisega tegelema.
Page 97 of 368

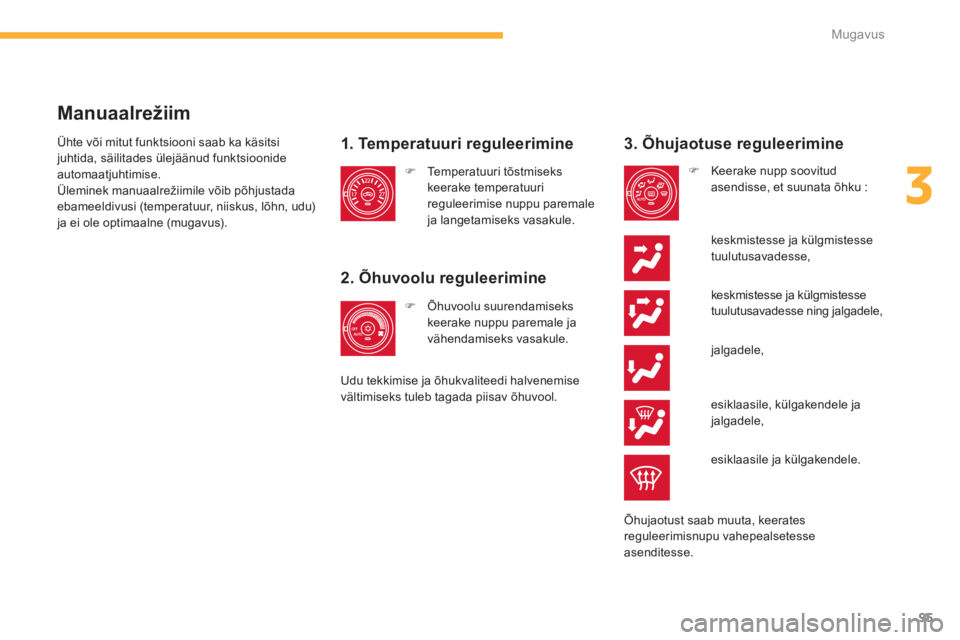

95
3
Mugavus
Manuaalrežiim
1. Temperatuuri reguleerimine
2. Õhuvoolu reguleerimine
keskmistesse ja külgmistesse
tuulutusavadesse ning jalgadele,
)
Te m p e r a t u u r i t õ s t m i s e k s
keerake temperatuuri
reguleerimise nuppu paremale
ja langetamiseks vasakule.
)
Õhuvoolu suurendamiseks
keerake nuppu paremale ja
vähendamiseks vasakule.
Udu tekkimise ja õhukvaliteedi halvenemise
vältimiseks tuleb tagada piisav õhuvool.
3. Õhujaotuse reguleerimine
)
Keerake nupp soovitud
asendisse, et suunata õhku :
keskmistesse ja külgmistesse
tuulutusavadesse,
jalgadele,
esiklaasile, külgakendele ja
jalgadele,
esiklaasile ja külgakendele.
Õhujaotust saab muuta, keerates
reguleerimisnupu vahepealsetesse
asenditesse. Ühte või mitut funktsiooni saab ka käsitsi
juhtida, säilitades ülejäänud funktsioonide
automaatjuhtimise.
Üleminek manuaalrežiimile võib põhjustada
ebameeldivusi (temperatuur, niiskus, lõhn, udu)
ja ei ole optimaalne (mugavus).
Page 98 of 368
96
Mugavus
Välisõhu sissevoolu / salongiõhu
ringluse funktsiooni isiklikud
seaded
Seda funktsiooni juhitakse automaatselt. Kui
soovite välisõhu sissevoolu ükskõik millal
muuta, võite automaatrežiimi blokeerida.
Oleku muutmine
Hoidke nuppu Välisõhu sissevool / Õhuringlus
vähemalt 10 sekundit all.
Kui aktiivne olek muutub passiivseks, kostub
kolm piiksu ja märgutuli vilgub kolm korda.
Kui passiivne olek muutub aktiivseks, kostub
kaks piiksu ja märgutuli vilgub kolm korda.
Automaatjuhtimine aktiivne
Kui õhujaotuse reguleerimise nupp ja õhuvoolu
reguleerimise nupp on asendis "AUTO",
juhitakse automaatselt ka Välisõhu sissevoolu /
Õhuringluse funktsiooni.
Automaatjuhtimine passiivne
Isegi kui õhujaotuse reguleerimise nupp ja
õhuvoolu reguleerimise nupp on asendis
"AUTO", ei juhita Välisõhu sissevoolu /
Õhuringluse funktsiooni automaatselt.
Reguleeritu seaded säilitatakse ka pärast süüte
väljalülitamist.
4. Välisõhu sissevool /
Salongiõhu ringlus
See funktsioon takistab lõhnade ja heitgaaside
tungimist salongi.
)
Välisõhu sissevoolu valimiseks
vajutage nupule 4
.
Kui nupu 4
märgutuli on kustunud, siis on
välisõhu sissevoolu funktsioon aktiivne.
Kui nupu 4
märgutuli põleb, siis on välisõhu
sissevoolu funktsioon blokeeritud ja töötab
õhuringlus.
Kasutage õhuringluse funktsiooni
vaid lühiajaliselt, välja arvatud siis, kui
kliimatingimused on erilised.
Page 99 of 368

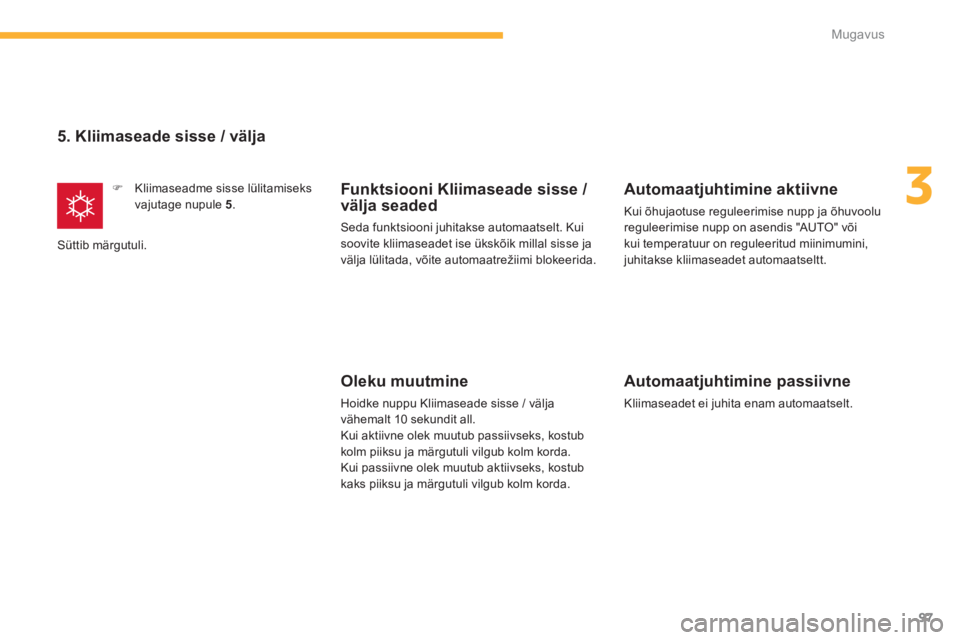

97
3
Mugavus
5. Kliimaseade sisse / välja
)
Kliimaseadme sisse lülitamiseks
vajutage nupule 5
.
Süttib märgutuli.
Funktsiooni Kliimaseade sisse /
välja seaded
Seda funktsiooni juhitakse automaatselt. Kui
soovite kliimaseadet ise ükskõik millal sisse ja
välja lülitada, võite automaatrežiimi blokeerida.
Oleku muutmine
Hoidke nuppu Kliimaseade sisse / välja
vähemalt 10 sekundit all.
Kui aktiivne olek muutub passiivseks, kostub
kolm piiksu ja märgutuli vilgub kolm korda.
Kui passiivne olek muutub aktiivseks, kostub
kaks piiksu ja märgutuli vilgub kolm korda.
Automaatjuhtimine aktiivne
Kui õhujaotuse reguleerimise nupp ja õhuvoolu
reguleerimise nupp on asendis "AUTO" või
kui temperatuur on reguleeritud miinimumini,
juhitakse kliimaseadet automaatseltt.
Automaatjuhtimine passiivne
Kliimaseadet ei juhita enam automaatselt.
Page 100 of 368

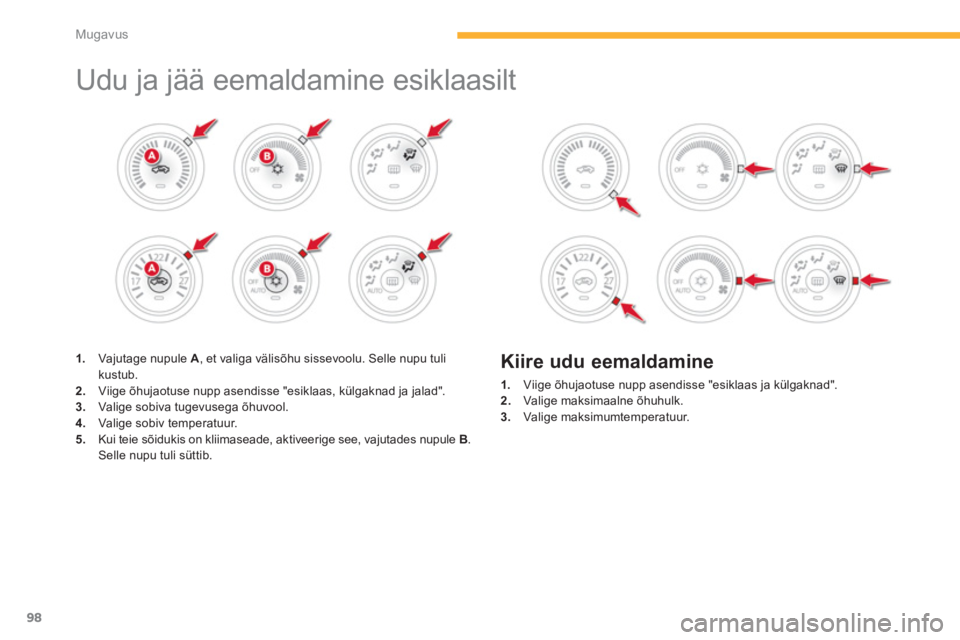

98
Mugavus
Udu ja jää eemaldamine esiklaasilt
1.
Vajutage nupule A
, et valiga välisõhu sissevoolu. Selle nupu tuli
kustub.
2.
Viige õhujaotuse nupp asendisse "esiklaas, külgaknad ja jalad" .
3.
Valige sobiva tugevusega õhuvool.
4.
Valige sobiv temperatuur.
5.
Kui teie sõidukis on kliimaseade, aktiveerige see, vajutades nupule B
.
Selle nupu tuli süttib.
Kiire udu eemaldamine
1.
Viige õhujaotuse nupp asendisse "esiklaas ja külgaknad".
2.
Valige maksimaalne õhuhulk.
3.
Valige maksimumtemperatuur.
