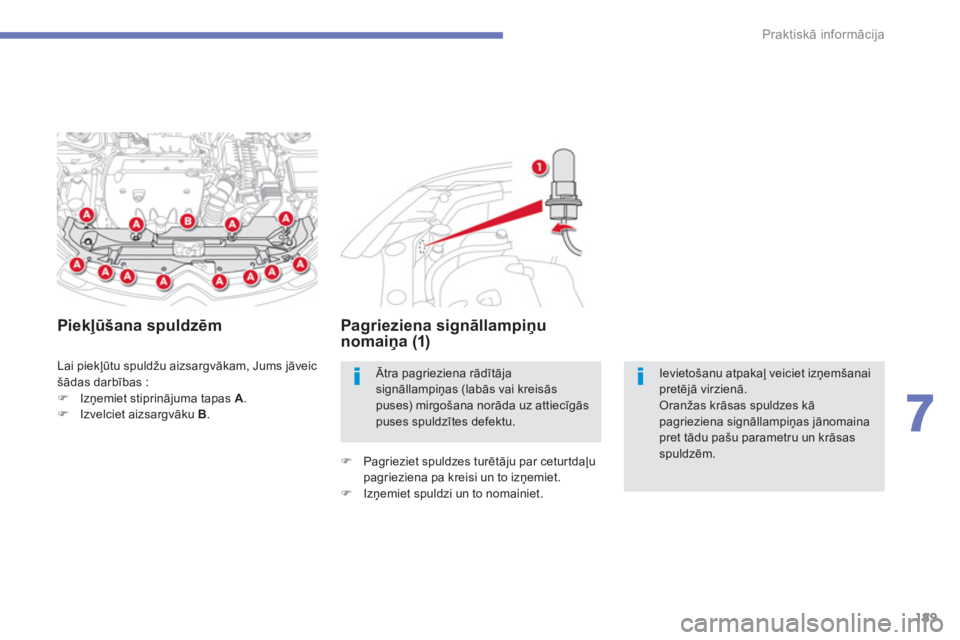

Page 191 of 368
189
7
Praktiskā informācija
Lai piekļūtu spuldžu aizsargvākam, Jums jāveic
šādas darbības :
)
Izņemiet stiprinājuma tapas A
.
)
Izvelciet aizsargvāku B
.
Piekļūšana spuldzēm
Pagrieziena signāllampiņu
nomaiņa (1)
)
Pagrieziet spuldzes turētāju par ceturtdaļu
pagrieziena pa kreisi un to izņemiet.
)
Izņemiet spuldzi un to nomainiet. Ātra pagrieziena rādītāja
signāllampiņas (labās vai kreisās
puses) mirgošana norāda uz attiecīgās
puses spuldzītes defektu. Ievietošanu atpakaļ veiciet izņemšanai
pretējā virzienā.
Oranžas krāsas spuldzes kā
pagrieziena signāllampiņas jānomaina
pret tādu pašu parametru un krāsas
spuldzēm.

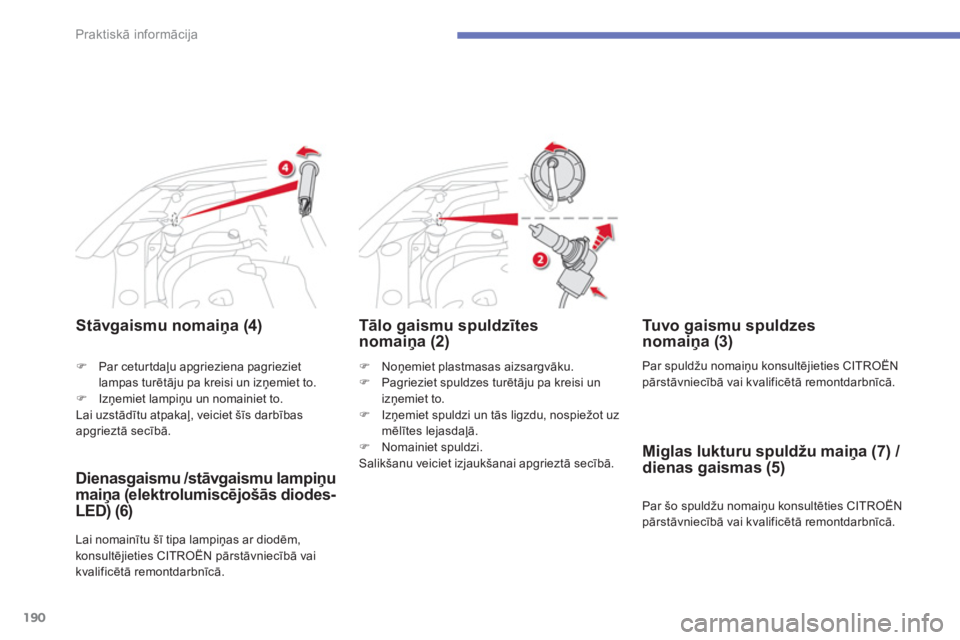

Page 192 of 368
190
Praktiskā informācija
Stāvgaismu nomaiņa (4)
)
Noņemiet plastmasas aizsargvāku.
)
Pagrieziet spuldzes turētāju pa kreisi un
izņemiet to.
)
Izņemiet spuldzi un tās ligzdu, nospiežot uz
mēlītes lejasdaļā.
)
Nomainiet spuldzi.
Salikšanu veiciet izjaukšanai apgrieztā secībā.
Tālo gaismu spuldzītes
nomaiņa (2)
)
Par ceturtdaļu apgrieziena pagrieziet
lampas turētāju pa kreisi un izņemiet to.
)
Izņemiet lampiņu un nomainiet to.
Lai uzstādītu atpakaļ, veiciet šīs darbības
apgrieztā secībā.
Dienasgaismu /stāvgaismu lampiņu
maiņa (elektrolumiscējošās diodes-
LED) (6)
Lai nomainītu šī tipa lampiņas ar diodēm,
konsultējieties CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.
Tuvo gaismu spuldzes
nomaiņa (3)
Par spuldžu nomaiņu konsultējieties CITROËN
pārstāvniecībā vai kvalificētā remontdarbnīcā.
Par šo spuldžu nomaiņu konsultēties CITROËN
pārstāvniecībā vai kvalificētā remontdarbnīcā.
Miglas lukturu spuldžu maiņa (7) /
dienas gaismas (5)

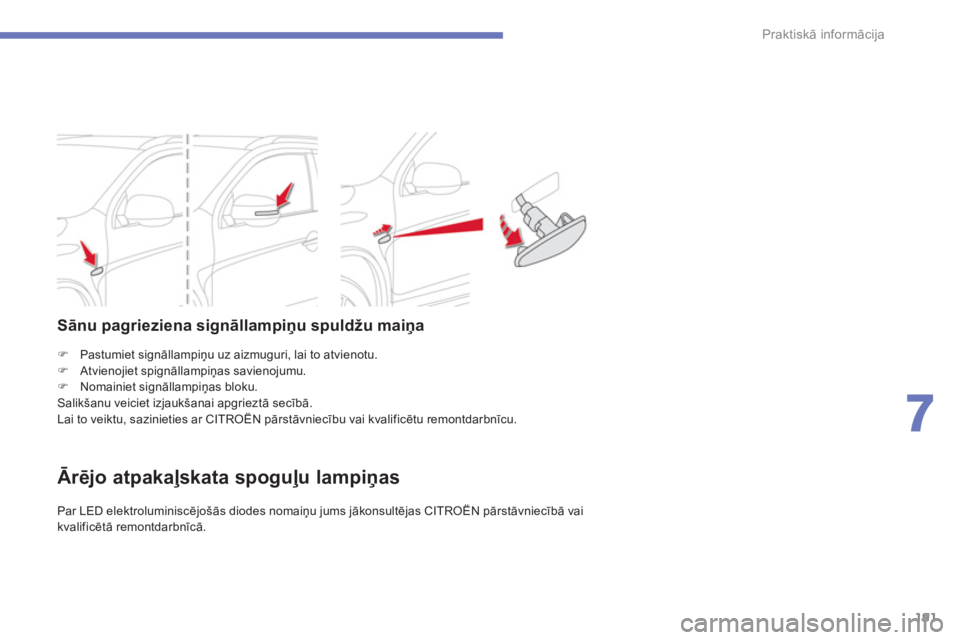

Page 193 of 368
191
7
Praktiskā informācija
)
Pastumiet signāllampiņu uz aizmuguri, lai to atvienotu.
)
Atvienojiet spignāllampiņas savienojumu.
)
Nomainiet signāllampiņas bloku.
Salikšanu veiciet izjaukšanai apgrieztā secībā.
Lai to veiktu, sazinieties ar CITROËN pārstāvniecību vai kvalificētu remontdarbnīcu.
Sānu pagrieziena signāllampiņu spuldžu maiņa
Ārējo atpakaļskata spoguļu lampiņas
Par LED elektroluminiscējošās diodes nomaiņu jums jākonsultējas CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.

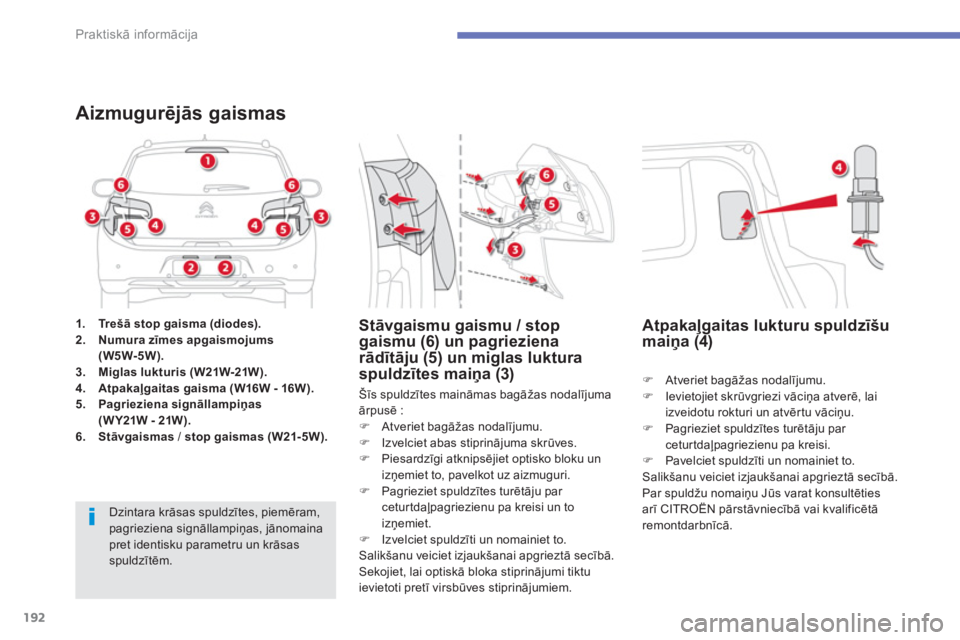

Page 194 of 368
192
Praktiskā informācija
1.
Tr e šā stop gaisma (diodes).
2.
Numura zīmes apgaismojums
(W5W-5W).
3.
Miglas lukturis (W21W-21W).
4.
Atpakaļgaitas gaisma (W16W - 16W).
5.
Pagrieziena signāllampiņas
(W Y21W - 21W).
6.
Stāvgaismas
/ stop gaismas
(W21-5W).
Aizmugurējās gaismas
Šīs spuldzītes maināmas bagāžas nodalījuma
ārpusē :
)
Atveriet bagāžas nodalījumu.
)
Izvelciet abas stiprinājuma skrūves.
)
Piesardzīgi atknipsējiet optisko bloku un
izņemiet to, pavelkot uz aizmuguri.
)
Pagrieziet spuldzītes turētāju par
ceturtdaļpagriezienu pa kreisi un to
izņemiet.
)
Izvelciet spuldzīti un nomainiet to.
Salikšanu veiciet izjaukšanai apgrieztā secībā.
Sekojiet, lai optiskā bloka stiprinājumi tiktu
ievietoti pretī virsbūves stiprinājumiem.
Stāvgaismu gaismu / stop
gaismu (6) un pagrieziena
rādītāju (5) un miglas luktura
spuldzītes maiņa (3)
)
Atveriet bagāžas nodalījumu.
)
Ievietojiet skrūvgriezi vāciņa atverē, lai
izveidotu rokturi un atvērtu vāciņu.
)
Pagrieziet spuldzītes turētāju par
ceturtdaļpagriezienu pa kreisi.
)
Pavelciet spuldzīti un nomainiet to.
Salikšanu veiciet izjaukšanai apgrieztā secībā.
Par spuldžu nomaiņu Jūs varat konsultēties
arī CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā.
Atpakaļgaitas lukturu spuldzīšu
maiņa (4)
Dzintara krāsas spuldzītes, piemēram,
pagrieziena signāllampiņas, jānomaina
pret identisku parametru un krāsas
spuldzītēm.
Page 195 of 368
193
7
Praktiskā informācija
Aizmugurējās numura zīmes
apgaismojuma spuldzīšu maiņa (2)
)
Paspiediet caurspīdīgo plāksnīti pa kreisi,
tad uz leju.
)
Pagrieziet spuldzes turētāju par
ceturtdaļapgriezienu pa kreisi, tad izvelciet to.
)
Izņemiet spuldzi un nomainiet to.
Lai ieliktu vietā, veiciet šīs darbības apgrieztā
secībā un nospiediet uz caurspīdīgās virsmas,
līdz tā noknipsējas.
Tr e šā stop gaisma (LED
elektroluminiscējošās diodes) (1)
Lai nomainītu šī tipa spuldzīti, konsultējieties
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā.

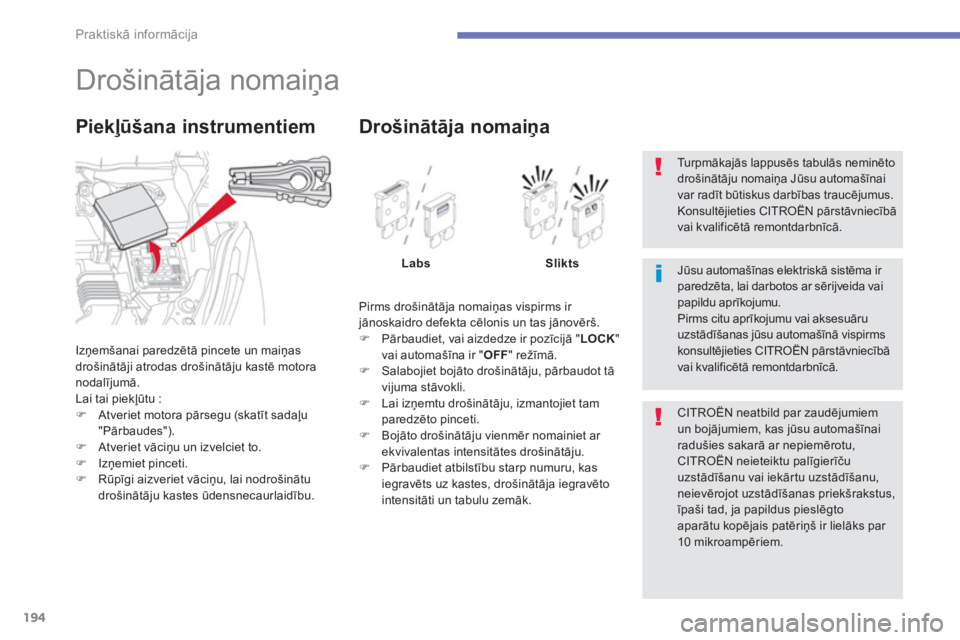

Page 196 of 368
194
Praktiskā informācija
Drošinātāja nomaiņa
Izņemšanai paredzētā pincete un maiņas
drošinātāji atrodas drošinātāju kastē motora
nodalījumā.
Lai tai piekļūtu :
)
Atveriet motora pārsegu (skatīt sadaļu
"Pārbaudes").
)
Atveriet vāciņu un izvelciet to.
)
Izņemiet pinceti.
)
Rūpīgi aizveriet vāciņu, lai nodrošinātu
drošinātāju kastes ūdensnecaurlaidību.
Piekļūšana instrumentiem
Pirms drošinātāja nomaiņas vispirms ir
jānoskaidro defekta cēlonis un tas jānovērš.
)
Pārbaudiet, vai aizdedze ir pozīcijā " LOCK
"
vai automašīna ir " OFF
" režīmā.
)
Salabojiet bojāto drošinātāju, pārbaudot tā
vijuma stāvokli.
)
Lai izņemtu drošinātāju, izmantojiet tam
paredzēto pinceti.
)
Bojāto drošinātāju vienmēr nomainiet ar
ekvivalentas intensitātes drošinātāju.
)
Pārbaudiet atbilstību starp numuru, kas
iegravēts uz kastes, drošinātāja iegravēto
intensitā
ti un tabulu zemāk.
Drošinātāja nomaiņa
Labs Slikts
CITROËN neatbild par zaudējumiem
un bojājumiem, kas jūsu automašīnai
radušies sakarā ar nepiemērotu,
CITROËN neieteiktu palīgierīču
uzstādīšanu vai iekārtu uzstādīšanu,
neievērojot uzstādīšanas priekšrakstus,
īpaši tad, ja papildus pieslēgto
aparātu kopējais patēriņš ir lielāks par
10 mikroampēriem.
Jūsu automašīnas elektriskā sistēma ir
paredzēta, lai darbotos ar sērijveida vai
papildu aprīkojumu.
Pirms citu aprīkojumu vai aksesuāru
uzstādīšanas jūsu automašīnā vispirms
konsultējieties CITROËN pārstā
vniecībā
vai kvalificētā remontdarbnīcā.
Tu r p mākajās lappusēs tabulās neminēto
drošinātāju nomaiņa Jūsu automašīnai
var radīt būtiskus darbības traucējumus.
Konsultējieties CITROËN pārstāvniecībā
vai kvalificētā remontdarbnīcā.

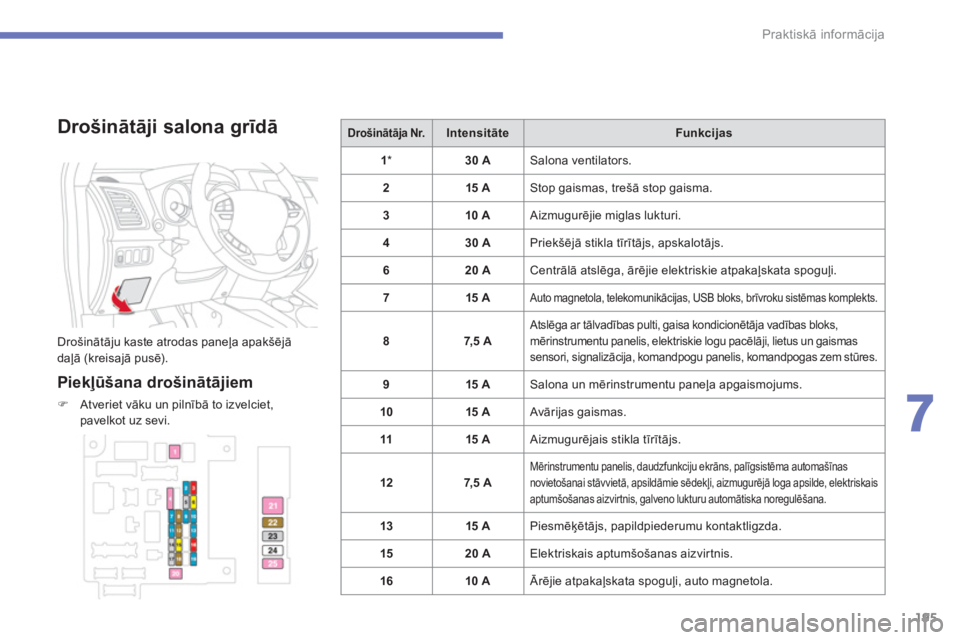

Page 197 of 368
195
7
Praktiskā informācija
Drošinātāji salona grīdā
Drošinātāju kaste atrodas paneļa apakšējā
daļā (kreisajā pusē).
Piekļūšana drošinātājiem
)
Atveriet vāku un pilnībā to izvelciet,
pavelkot uz sevi.
Drošinātāja Nr.
Intensitāte
Funkcijas
1
*
30 A
Salona ventilators.
2
15 A
Stop gaismas, trešā stop gaisma.
3
10 A
Aizmugurējie miglas lukturi.
4
30 A
Priekšējā stikla tīrītājs, apskalotājs.
6
20 A
Centrālā atslēga, ārējie elektriskie atpakaļskata spoguļi.
7
15 A
Auto magnetola, telekomunikācijas, USB bloks, brīvroku sistēmas komplekts.
8
7,5 A
Atslēga ar tālvadības pulti, gaisa kondicionētāja vadības bloks,
mērinstrumentu panelis, elektriskie logu pacēlāji, lietus un gaismas
sensori, signalizācija, komandpogu panelis, komandpogas zem stūres.
9
15 A
Salona un mērinstrumentu paneļa apgaismojums.
10
15 A
Avārijas gaismas.
11
15 A
Aizmugurējais stikla tīrītājs.
12
7,5 A
Mērinstrumentu panelis, daudzfunkciju ekrāns, palīgsistēma automašīnas
novietošanai stāvvietā, apsildāmie sēdekļi, aizmugurējā loga apsilde, elektriskais
aptumšošanas aizvirtnis, galveno lukturu automātiska noregulēšana.
13
15 A
Piesmēķētājs, papildpiederumu kontaktligzda.
15
20 A
Elektriskais aptumšošanas aizvirtnis.
16
10 A
Ārējie atpakaļskata spoguļi, auto magnetola.

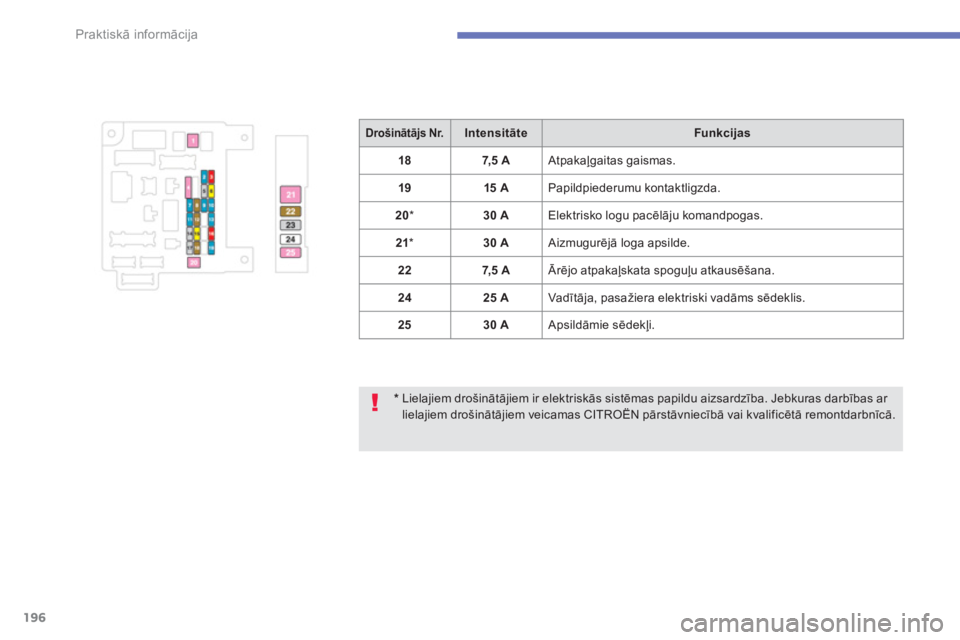

Page 198 of 368
196
Praktiskā informācija
*
Lielajiem drošinātājiem ir elektriskās sistēmas papildu aizsardzība. Jebkuras darbības ar
lielajiem drošinātājiem veicamas CITROËN pārstāvniecībā vai kvalificētā remontdarbnīcā.
Drošinātājs Nr.
Intensitāte
Funkcijas
18
7,5 A
Atpakaļgaitas gaismas.
19
15 A
Papildpiederumu kontaktligzda.
20
*
30 A
Elektrisko logu pacēlāju komandpogas.
21
*
30 A
Aizmugurējā loga apsilde.
22
7,5 A
Ārējo atpakaļskata spoguļu atkausēšana.
24
25 A
Vadītāja, pasažiera elektriski vadāms sēdeklis.
25
30 A
Apsildāmie sēdekļi.

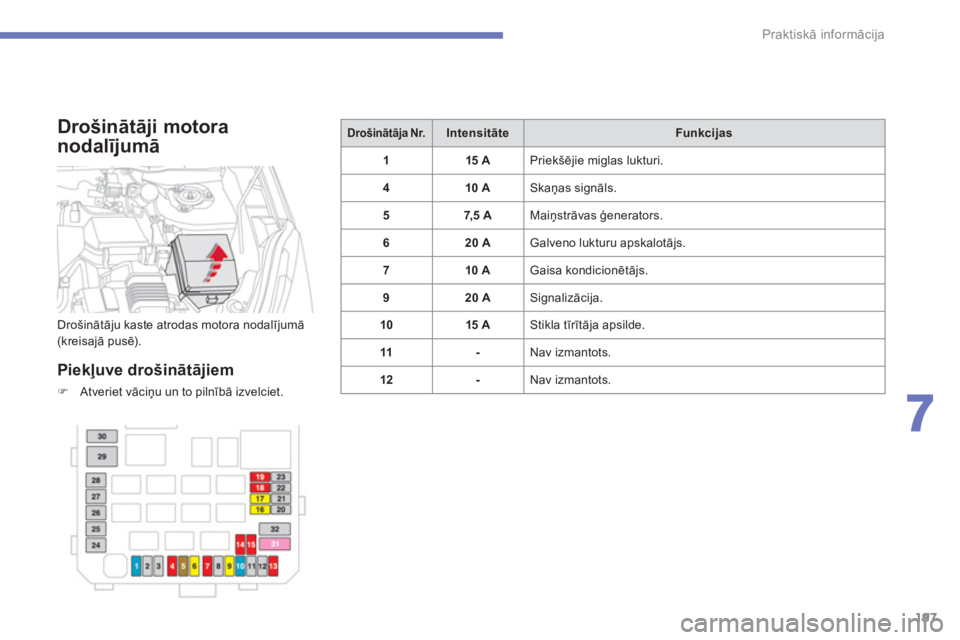

Page 199 of 368
197
7
Praktiskā informācija
Drošinātāji motora
nodalījumā
Piekļuve drošinātājiem
)
Atveriet vāciņu un to pilnībā izvelciet.
Drošinātāja Nr.
Intensitāte
Funkcijas
1
15 A
Priekšējie miglas lukturi.
4
10 A
Skaņas signāls.
5
7,5 A
Maiņstrāvas ģenerators.
6
20 A
Galveno lukturu apskalotājs.
7
10 A
Gaisa kondicionētājs.
9
20 A
Signalizācija.
10
15 A
Stikla tīrītāja apsilde.
11
-
Nav izmantots.
12
-
Nav izmantots. Drošinātāju kaste atrodas motora nodalījumā
(kreisajā pusē).

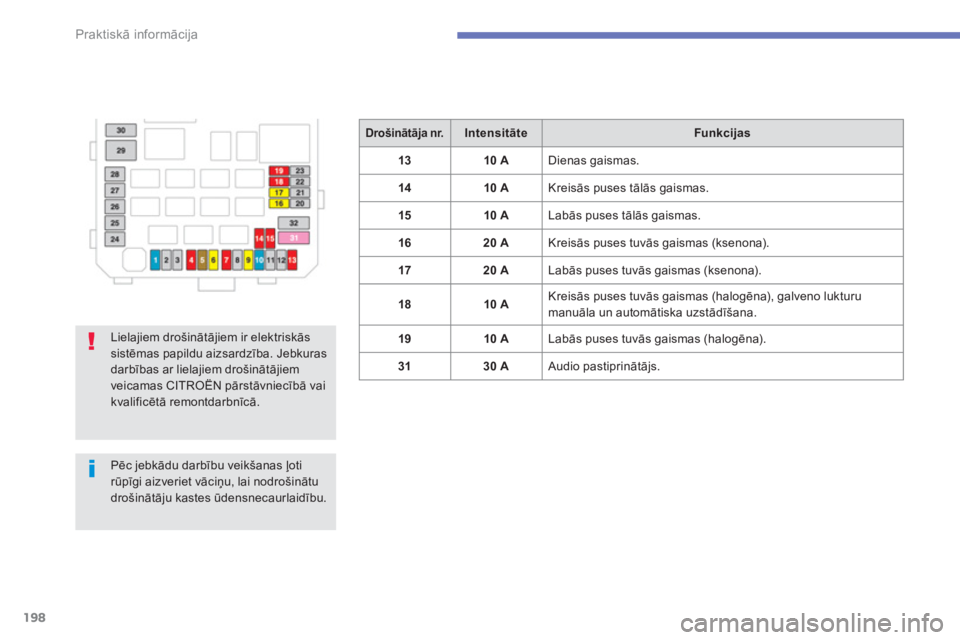

Page 200 of 368
198
Praktiskā informācija
Drošinātāja nr.
Intensitāte
Funkcijas
13
10 A
Dienas gaismas.
14
10 A
Kreisās puses tālās gaismas.
15
10 A
Labās puses tālās gaismas.
16
20 A
Kreisās puses tuvās gaismas (ksenona).
17
20 A
Labās puses tuvās gaismas (ksenona).
18
10 A
Kreisās puses tuvās gaismas (halogēna), galveno lukturu
manuāla un automātiska uzstādīšana.
19
10 A
Labās puses tuvās gaismas (halogēna).
31
30 A
Audio pastiprinātājs.
Lielajiem drošinātājiem ir elektriskās
sistēmas papildu aizsardzība. Jebkuras
darbības ar lielajiem drošinātājiem
veicamas CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.
Pēc jebkādu darbību veikšanas ļoti
rūpīgi aizveriet vāciņu, lai nodrošinātu
drošinātāju kastes ūdensnecaurlaidību.
