CITROEN C4 AIRCROSS 2014 Lietošanas Instrukcija (in Latvian)

219
8
Pārbaudes

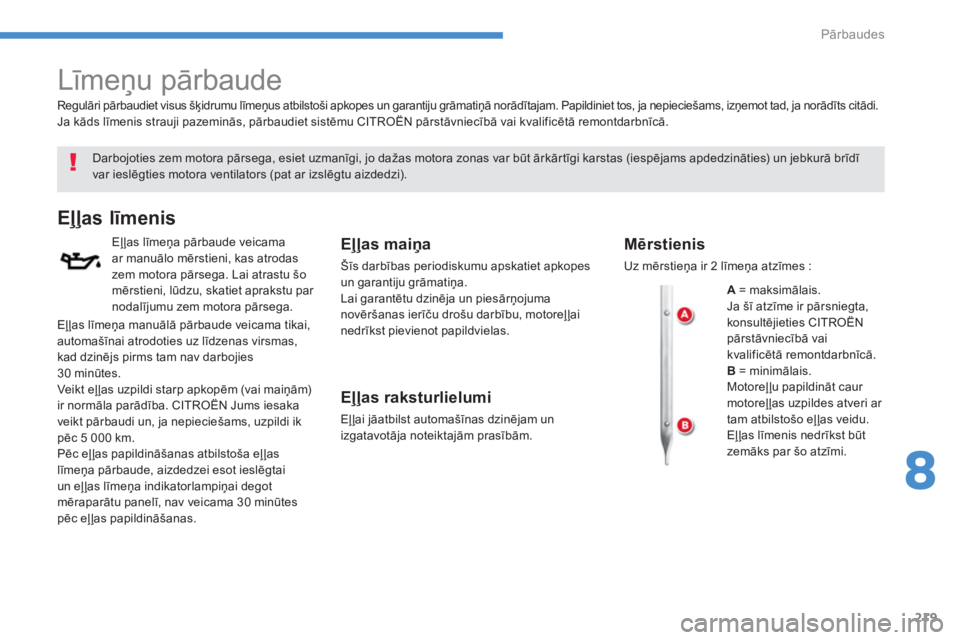

Līmeņu pārbaude


Darbojoties zem motora pārsega, esiet uzmanīgi, jo dažas motora zonas var būt ārkārtīgi karstas (iespējams apdedzināties) un jebkurā brīdī
var ieslēgties motora ventilators (pat ar izslēgtu aizdedzi).


















Eļļas līmenis


Eļļas līmeņa pārbaude veicama
ar manuālo mērstieni, kas atrodas
zem motora pārsega. Lai atrastu šo
mērstieni, lūdzu, skatiet aprakstu par
nodalījumu zem motora pārsega.

Eļļas maiņa

Šīs darbības periodiskumu apskatiet apkopes
un garantiju grāmatiņa.
Lai garantētu dzinēja un piesārņojuma
novēršanas ierīču drošu darbību, motoreļļai
nedrīkst pievienot papildvielas.


Eļļas raksturlielumi

Eļļai jāatbilst automašīnas dzinējam un
izgatavotāja noteiktajām prasībām.

Regulāri pārbaudiet visus šķidrumu līmeņus atbilstoši apkopes un garantiju grāmatiņā norādītajam. Papildiniet tos, ja nepieciešams, izņemot tad, ja norādīts citādi.
Ja kāds līmenis strauji pazeminās, pārbaudiet sistēmu CITROËN pārstāvniecībā vai kvalificētā remontdarbnīcā.



















Mērstienis

Uz mērstieņa ir 2 līmeņa atzīmes :

A
= maksimālais.
Ja šī atzīme ir pārsniegta,
konsultējieties CITROËN
pārstāvniecībā vai
kvalificētā remontdarbnīcā.

B
= minimālais.
Motoreļļu papildināt caur
motoreļļas uzpildes atveri ar
tam atbilstošo eļļas veidu.
Eļļas līmenis nedrīkst būt
zemāks par šo atzīmi.
Eļļas līmeņa manuālā pārbaude veicama tikai,
automašīnai atrodoties uz līdzenas virsmas,
kad dzinējs pirms tam nav darbojies
30 minū
tes.
Veikt eļļas uzpildi starp apkopēm (vai maiņām)
ir normāla parādība. CITROËN Jums iesaka
veikt pārbaudi un, ja nepieciešams, uzpildi ik
pēc 5 000 km.
Pēc eļļas papildināšanas atbilstoša eļļas
līmeņa pārbaude, aizdedzei esot ieslēgtai
un eļļas līmeņa indikatorlampiņai degot
mēraparātu panelī, nav veicama 30 minūtes
pēc eļļas papildināšanas.

220
Pārbaudes

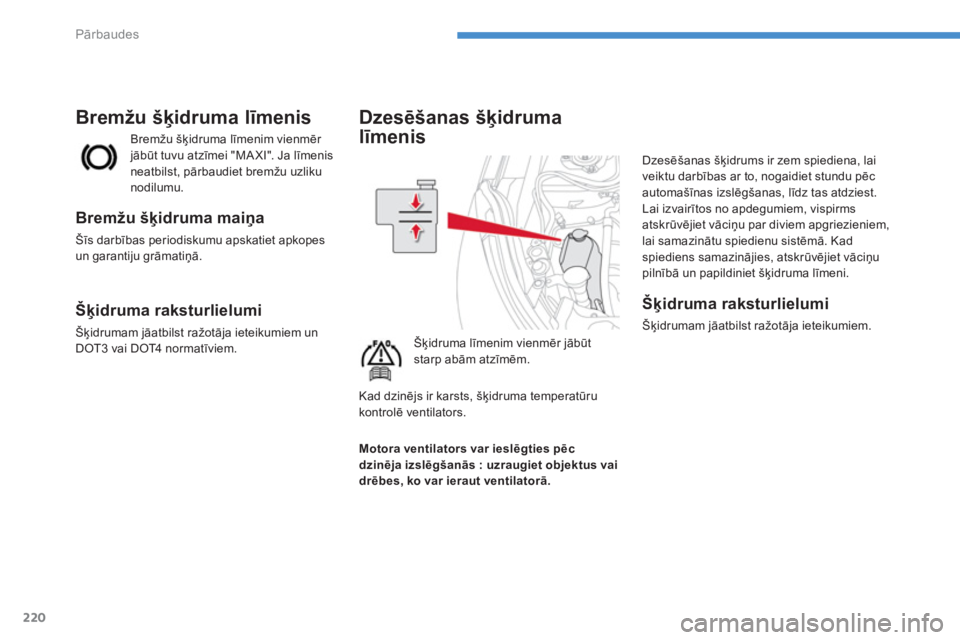

Dzesēšanas šķidruma
līmenis


Šķidruma līmenim vienmēr jābūt
starp abām atzīmēm. Dzesēšanas šķidrums ir zem spiediena, lai
veiktu darbības ar to, nogaidiet stundu pēc
automašīnas izslēgšanas, līdz tas atdziest.
Lai izvairītos no apdegumiem, vispirms
atskrūvējiet vāciņu par diviem apgriezieniem,
lai samazinātu spiedienu sistēmā. Kad
spiediens samazinājies, atskrūvējiet vāciņu
pilnībā un papildiniet šķidruma līmeni.


Šķidruma raksturlielumi

Šķidrumam jāatbilst ražotāja ieteikumiem.
Bremžu šķidruma līmenim vienmēr
jābūt tuvu atzīmei "MA XI". Ja līmenis
neatbilst, pārbaudiet bremžu uzliku
nodilumu.










Bremžu šķidruma līmenis


Bremžu šķidruma maiņa

Šīs darbības periodiskumu apskatiet apkopes
un garantiju grāmatiņā.


Šķidruma raksturlielumi

Šķidrumam jāatbilst ražotāja ieteikumiem un
DOT3 vai DOT4 normatīviem.








Motora ventilators var ieslēgties pēc
dzinēja izslēgš

anās

: uzraugiet objektus vai
drēbes, ko var ieraut ventilatorā.

Kad dzinējs ir karsts, šķidruma temperatūru
kontrolē ventilators.

221
8
Pārbaudes

Izvairieties no ilgstošas izlietotās eļļas
un šķidrumu saskares ar ādu.
Lielākā daļa šķidrumu ir ļoti kaitīgi
veselībai un veicina rūsēšanu.
Neizlejiet izlietotās eļļas un šķidrumus
kanalizācijā vai augsnē.
Izlejiet tos speciālos konteineros, kas
uzstādīti CITROËN pārstāvniecību
vietās vai kvalificētā remontdarbnīcā.








Izlietotie izstrādājumi


Uzpildīšana

Šīs papildvielas uzpildīšanu obligāti un
nekavējoties jāveic CITROËN pārstāvniecībā
vai kvalificētā remontdarbnīcā.











Papildpiedevas līmenis
(1,6 HDi 110 dīzeļdzinēja
versija ar kvēpu daļiņu filtru)

Papildpiedevas tvertnes minimālo līmeni
norāda šī paziņojuma rādījums.


Šķidruma raksturlielumi

Lai nodrošinātu optimālu nomazgāšanu,
šķidruma līmeņa papildināšanas vai nomaiņas
laikā tam nepievienot ūdeni.



















Logu un lukturu mazgāšanas
šķidruma līmenis


Lai pārbaudītu šķidruma līmeni,
apturiet automašīnu un izslēdziet
dzinēju.


)
Atveriet motora pārsegu un atbalstiet to ar
balsta kāju.

)
Atveriet logu mazgāšanas šķidruma
tvertnes vāciņu.

)
Pārbaudiet šķidruma līmeni, izmantojot
mērierīci, tad, ja nepieciešams, papildiniet to.

)
Uzlieciet atpakaļ tvertnes vāciņu un
aizveriet motora pārsegu.
Ziemā ieteicams izmantot šķidrumu uz
etilspirta vai metanola bāzes.

222
Pārbaudes







Pārbaudes

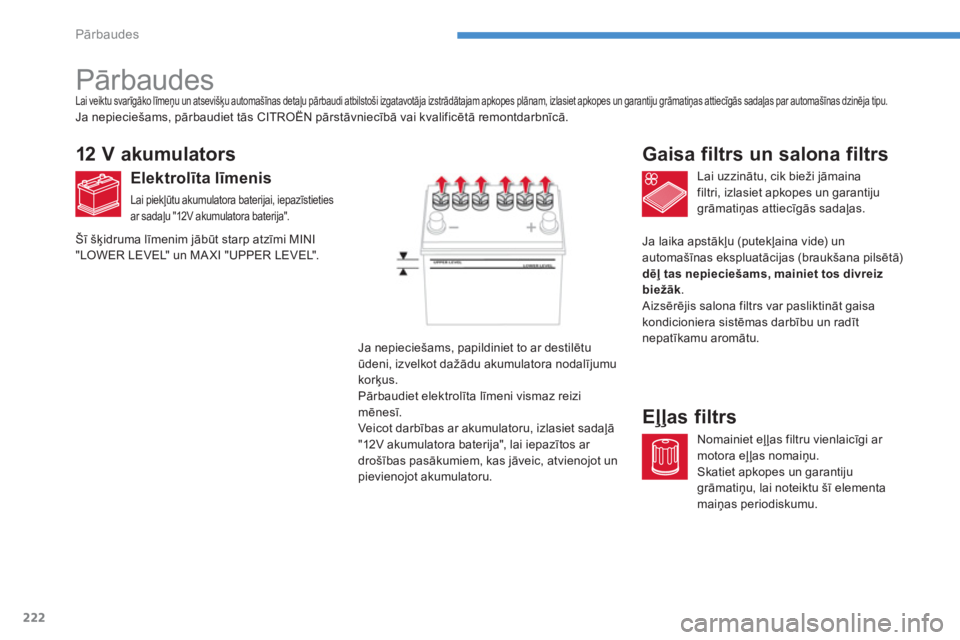

12 V akumulators


Elektrolīta līmenis

Lai piekļūtu akumulatora baterijai, iepazīstieties
ar sadaļu "12V akumulatora baterija".


Lai uzzinātu, cik bieži jāmaina
filtri, izlasiet apkopes un garantiju
grāmatiņas attiecīgās sadaļas.




















Gaisa filtrs un salona filtrs

Nomainiet eļļas filtru vienlaicīgi ar
motora eļļas nomaiņu.
Skatiet apkopes un garantiju
grāmatiņu, lai noteiktu šī elementa
maiņas periodiskumu.














Eļļas filtrs

Ja nepieciešams, papildiniet to ar destilētu
ūdeni, izvelkot dažādu akumulatora nodalījumu
korķus.
Pārbaudiet elektrolīta līmeni vismaz reizi
mēnesī.
Veic ot dar bības ar akumulatoru, izlasiet sadaļā
"12V akumulatora baterija", lai iepazītos ar
drošības pasākumiem, kas jāveic, atvienojot un
pievienojot akumulatoru.



Lai veiktu svarīgāko līmeņu un atsevišķu automašīnas detaļu pārbaudi atbilstoši izgatavotāja izstrādātajam apkopes plānam, izlasiet apkopes un garantiju grāmatiņas attiecīgās sadaļas par automašīnas dzinēja tipu.
Ja nepieciešams, pārbaudiet tās CITROËN pārstāvniecībā vai kvalificētā remontdarbnīcā.

Šī šķidruma līmenim jābūt starp atzīmi MINI
"LOWER LEVEL" un MA XI "UPPER LEVEL". Ja laika apstākļu (putekļaina vide) un
automašīnas ekspluatācijas (braukšana pilsētā)
dēļ tas nepieciešams, mainiet tos divreiz
biežāk
.
Aizsērējis salona filtrs var pasliktināt gaisa
kondicioniera sistēmas darbību un radīt
nepatīkamu aromātu.

223
8
Pārbaudes







Manuālā pārnesumu kārba

Par pārnesumkārbas apkopi skatīt
apkopes un garantiju grāmatiņa.







Pārnesumu kārba "CVT"

Par pārnesumkārbas "CVT"
apkopi skatīt apkopes un garantiju
grāmatiņa.










Daļiņu filtrs (Dīzeļdzinējs)

Par kvēpu filtra aizsērēšanās sākumu
jums norāda šīs signāllampiņas īslaicīga
iedegšanās, ko papildina paziņojums
mēraparātu paneļa displejā. Līdzko satiksmes apstākļi to pieļauj,
veiciet filtra reģenerāciju, aptuveni
20 minūtes braucot ar minimālo
ātrumu 40 km/h (ar dzinēju 1,6 l HDi :
minimālais ātrums ir 60 km/h).
Ja signāllampiņa paliek degot, tas
nozīmē, ka trūkst piedevas ; skatiet
sadaļu "Dīzeļdegvielas papildvielas
līmenis".

Jaunai automašīnai kvēpu filtra
attīrīšanos var papildin
āt "deguma"
smaka, kas ir absolūti normāla
parādība.
Pēc ilgstošas automašīnas
ekspluatācijas, braucot nelielā
ātrumā, piespiežot akseleratora
pedāli, jūs reizēm varat novērot tvaika
izplūšanu no izpūtēja. Tas neietekmē
automašīnas darbību un apkārtējo vidi.

224
Pārbaudes

Bremžu nolietošanās ir atkarīga no
braukšanas stila, īpaši tas attiecināms
uz automašīnām, kuras tiek izmantotas
nelieliem pārbraucieniem pilsētā. Bremžu
stāvokli var būt nepieciešams pārbaudīt
starp divām automašīnas apkopes reizēm.
















Bremžu uzlikas

Par visu, kas attiecas uz bremžu
disku nodiluma stāvokļa pārbaudi,
konsultējieties CITROËN
pārstāvniecībā vai kvalificētā
remontdarbnīcā.


Bremžu disku nodiluma
stāvoklis




















Stāvbremze


Ja stāvbremze ir pārāk nolietojusies
vai sistēma zaudē efektivitāti,
regulēšana jāveic arī starp divām
automašīnas apkopes reizēm.















Lietojiet tikai CITROËN ieteiktus
izstrādājumus vai tādus, kas pilnībā ir
tiem ekvivalenti.
Lai padarītu optimālu tādu svarīgu
komponentu kā stūres pastiprinātāja
un bremzēšanas sistēmas darbību,
CITROËN izvēlas un piedāvā speciālus
izstrādājumus.
Pēc automašīnas mazgāšanas uz
bremžu diskiem un klučiem var
sakrāties mitrums vai veidoties
apledojums (ziemas apstākļos), un var
samazin
āties bremzēšanas efektivitāte.
Veiciet vieglus bremzēšanas manevrus,
lai bremzes nožāvētu un tām noņemtu
apledojumu.
Sistēmas pārbaude ir jāveic CITROËN
pārstāvniecībā vai kvalificētā remontdarbnīcā.
Par bremžu uzliku nolietošanos liecina bremžu
šķidruma līmeņa pazemināšanās.

9
225
Tehniskie parametri

*
Maksimālā jauda atbilst vērtībai, kas noteikta uz dzinēja stenda saskaņā ar Eiropas regulu noteikumiem (Direktīva 1999/99/EK).















Dzinēji un pārnesumkārbas


.../S
: modelis, kas aprīkots ar Stop & Start (AS&G) funkciju.
BENZĪNA DZINĒJI


1,6 L 115



2,0 L 150



Tipi varianti versijas :
BU
...

NKZ7

NKZ7/S

NKZ0

NKZ0
/S



AFYR

AFZ7



AFYV
AFZM



AFYT
AFZH



AFYW
AFZP



Tr a n s m i s i j a s r e žīms


2WD



2WD



4WD



2WD



4WD


Cilindri (cm
3
)
1 590
1 998
Cilindra diametrs x gājiens (mm)
75 x 90
86 x 86
Maksimālā jauda * : EEK standarts (kW)
86
113
Maksimālās jaudas režīms (apgr./min)
6 000
6 000
Maks. griezes moments : EEK standarts (Nm)
15 4
19 9
Maks. griezes režīms (apgr./min)
4 000
4 200
Degviela
Svinu nesaturoša
Svinu nesaturoša
Katalizators
Jā

Jā


PĀRNESUMKĀRBAS

Manuālā
(5 pārnesumi)
Manuālā

(5 pārnesumi)
CVT
(6 pārnesumi)

EĻĻAS TILPUMS (litros)











Motors (ar patronas maiņu)
4,2
4,3

226
Tehniskie parametri

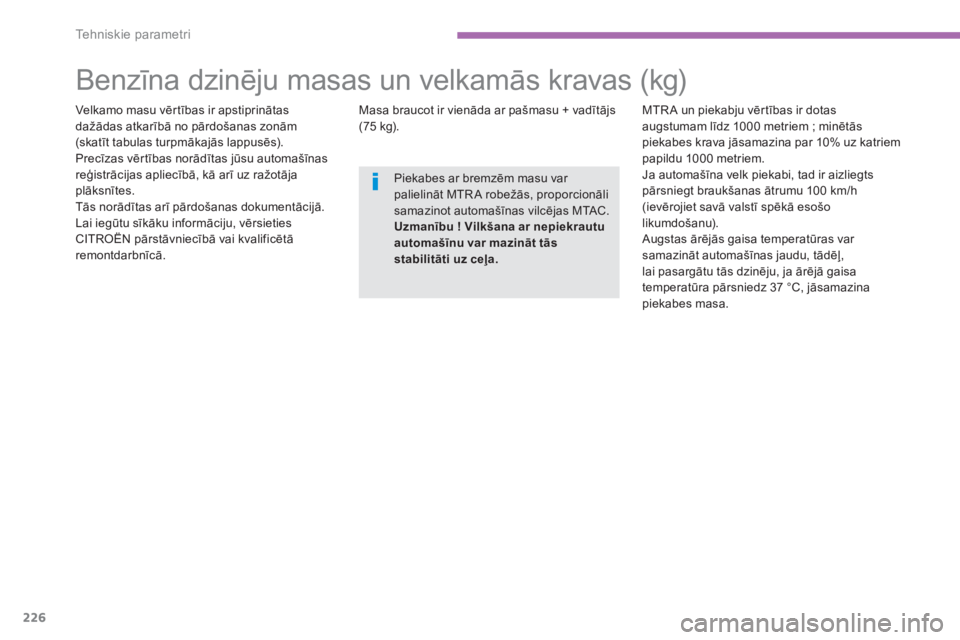

Benzīna dzinēju masas un velkamās kravas (kg)


Velkamo masu vērtības ir apstiprinātas
dažādas atkarībā no pārdošanas zonām
(skatīt tabulas turpmākajās lappusēs).
Precīzas vērtības norādītas jūsu automašīnas
reģistrācijas apliecībā, kā arī uz ražotāja
plāksnītes.
Tās norādītas arī pārdošanas dokumentācijā.
Lai iegūtu sīkāku informāciju, vērsieties
CITROËN pārstāvniecībā vai kvalificē
tā
remontdarbnīcā.
Masa braucot ir vienāda ar pašmasu + vadītājs
(75 kg).
MTRA un piekabju vērtības ir dotas
augstumam līdz 1000 metriem ; minētās
piekabes krava jāsamazina par 10% uz katriem
papildu 1000 metriem.
Ja automašīna velk piekabi, tad ir aizliegts
pārsniegt braukšanas ātrumu 100 km/h
(ievērojiet savā valstī spēkā esošo
likumdošanu).
Augstas ārējās gaisa temperatūras var
samazināt automašīnas jaudu, tādēļ,
lai pasargātu tās dzinēju, ja ārējā gaisa
temperatūra pārsniedz 37 °C, jāsamazina
piekabes masa.

Piekabes ar bremzēm masu var
palielin
āt MTR A robežās, proporcionāli
samazinot automašīnas vilcējas MTAC.
Uzmanību ! Vilkšana ar nepiekrautu
automašīnu var mazināt tās
stabilitāti uz ceļa.

9
227
Tehniskie parametri

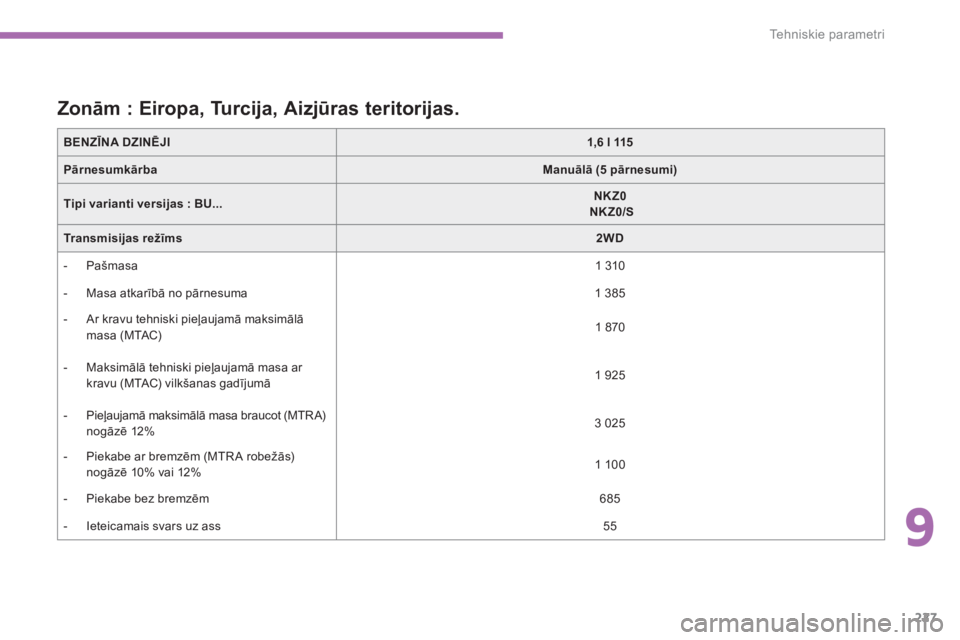

BENZĪNA DZINĒJI



1,6 l 115



Pārnesumkārba


Manuālā (5 pārnesumi)



Tipi varianti versijas :
BU...


NKZ0

NKZ0/S



Tr a n s m i s i j a s r e žīms



2WD




- Pašmasa

1 310


- Masa atkarībā no pārnesuma
1 385


- Ar kravu tehniski pieļaujamā maksimālā
masa (MTAC)
1 870


- Maksimālā tehniski pieļaujamā masa ar
kravu (MTAC) vilkšanas gadījumā

1 925


- Pieļaujam
ā maksimālā masa braucot (MTR A)
nogāzē 12%
3 025


- Piekabe ar bremzēm (MTR A robežās)
nogāzē 10% vai 12%
1 100


- Piekabe bez bremzēm

685


- Ieteicamais svars uz ass
55














Zonām : Eiropa, Turcija, Aizjūras teritorijas.

228
Tehniskie parametri













Paredzēts : Krievijai, Ukrainai, Marokai, Argentīnai, Čīlei, Aizjūras teritorijām (dzinējs 2,0 l 150).


BENZĪNA DZINĒJI


1,6 l 115



2,0 l 150



Pārnesumkārba


Manuālā
(5 pārnesumi)



Manuālā (5 pārnesumi)



CVT (6 pārnesumi)



Tipi varianti versijas :
BU...


NKZ7



AFZ7



AFZM



AFZH



AFZP



Tr a n s m i s i j a s r e žīms


2WD



2WD



4WD



2WD



4WD




- Pašmasa
1 315
1 355
1 420
1 385
1 450


- Masa atkarībā no pārnesuma
1 390
1 430
1 495
1 460
1 525


- Ar kravu tehniski pieļaujamā maksimālā
masa (MTAC)
1 870
1 970
1 970
1 970
1 970


- Maksimālā tehniski pieļaujamā masa ar
kravu (MTAC) vilkšanas gadījumā

1 925
2 035
2 035
2 035
2 035


- Pieļaujamā maksimālā masa braucot (MTR A)
nogāzē 12%
3 025
3 335
3 335
3 335
3 335


- Piekabe ar bremzēm (MTR A robežās)
nogāzē 10% vai 12%
1 100

1 300
1 300
1 300
1 300


- Piekabe bez bremzēm
685
715
74 5
725
750


- Ieteicamais svars uz ass
55
65
65
65
65
