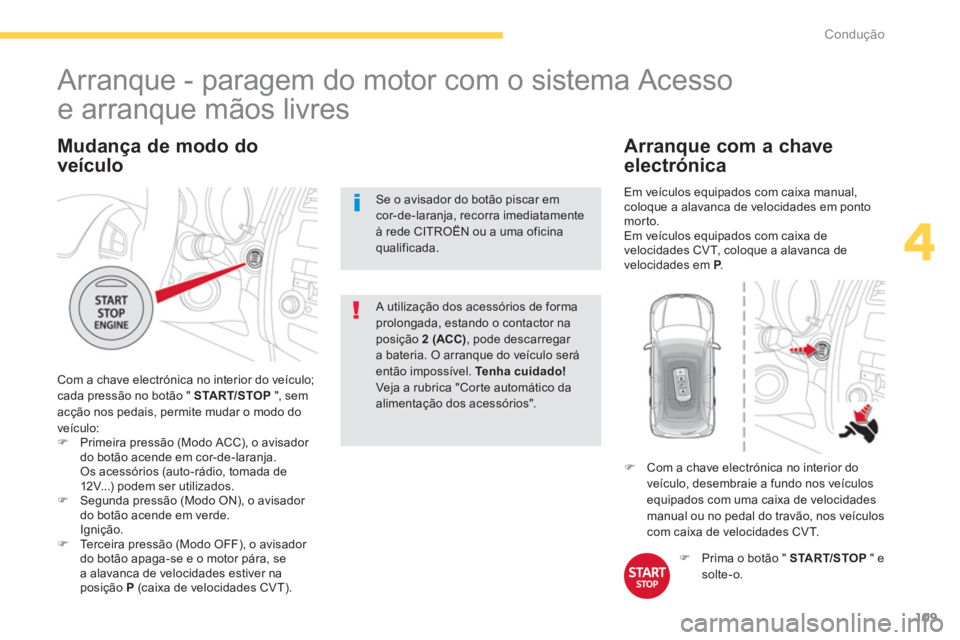

Page 111 of 368
109
4
Condução
Mudança de modo do
veÃculo
Com a chave electrónica no interior do veÃculo;
cada pressão no botão " START/STOP
", sem
acção nos pedais, permite mudar o modo do
veÃculo:
)
Primeira pressão (Modo ACC), o avisador
do botão acende em cor-de-laranja.
Os acessórios (auto-rádio, tomada de
12V...) podem ser utilizados.
)
Segunda pressão (Modo ON), o avisador
do botão acende em verde.
Ignição.
)
Terceira pressão (Modo OFF), o avisador
do botão apaga-se e o motor pára, se
a alavanca de velocidades estiver na
posição P
(caixa de velocidades CVT).
A utilização dos acessórios de forma
prolongada, estando o contactor na
posição 2 (ACC)
, pode descarregar
a bateria. O arranque do veÃculo será
então impossÃvel. Te n h a c u i d a d o !
Veja a rubrica "Corte automático da
alimentação dos acessórios".
Arranque - paragem do motor com o sistema Acesso
e arranque mãos livres
Se o avisador do botão piscar em
cor-de-laranja, recorra imediatamente
à rede CITROËN ou a uma oficina
qualificada.
)
Prima o botão " START/STOP
" e
solte-o.
)
Com a chave electrónica no interior do
veÃculo, desembraie a fundo nos veÃculos
equipados com uma caixa de velocidades
manual ou no pedal do travão, nos veÃculos
com caixa de velocidades CVT.
Arranque com a chave
electrónica
Em veÃculos equipados com caixa manual ,
coloque a alavanca de velocidades em ponto
morto.
Em veÃculos equipados com caixa de
velocidades CVT , coloque a alavanca de
velocidades em P
.
Page 112 of 368
110
Condução
Para os veÃculos Diesel,
com o motor frio, o arranque
só será efectuado após a
extinção do avisador de pré-
aquecimento.
Se uma das condições de arranque
não for aplicada, é visualizada uma
mensagem de lembrança no quadro de
bordo. Em certos casos, é necessário
manobrar o volante premindo o botão
" START/STOP
" para ajudar ao
desbloqueio da coluna de direcção, é
avisado por uma mensagem.
A presença da chave electrónica na
zona definida é indispensável. Por
razões de segurança, não saia desta
zona deixando o veÃculo a trabalhar.
Paragem com a chave
electrónica
Se o veÃculo não estiver imobilizado, o
motor não se desliga.
Esta mensagem aparece no
visor quando se abre a porta
do condutor e o veÃculo não
está em modo "OFF".
)
Prima novamente o botão " START/STOP
"
para activar o modo "OFF".
)
Imobilize o veÃculo.
)
Coloque a alavanca de velocidades em
ponto morto nos veÃculos equipados com
uma caixa de velocidades manual , ou em
P
nos veÃculos equipados com uma caixa
de velocidades CVT .
)
Com a chave electrónica no interior do
veÃculo, prima o botão " START/STOP
".
O motor desliga-se.
A coluna de direcção bloqueia quando se abre
uma porta ou se tranca o veÃculo.
Cada tentativa de arranque dura cerca de
15 segundos. Se o motor não arrancar, prima
o botão " START/STOP
" para fazer uma nova
tentativa.
A presença da chave electrónica a
bordo do veÃculo é indispensável só
para a ignição e o arranque do motor.
Logo que o motor arranque, verifique
se a chave electrónica continua a
bordo até ao fim do trajecto, senão será
impossÃvel trancar o veÃculo.
Quando se desliga o motor perde-se a
assistência à travagem.

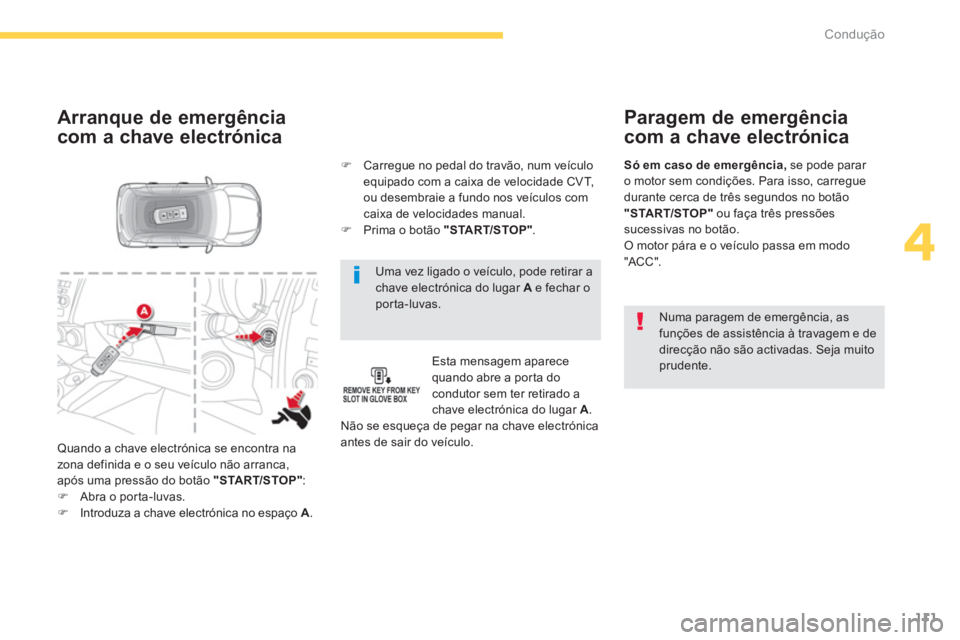

Page 113 of 368
111
4
Condução
Uma vez ligado o veÃculo, pode retirar a
chave electrónica do lugar A
e fechar o
porta-luvas.
Arranque de emergência
com a chave electrónica
Esta mensagem aparece
quando abre a porta do
condutor sem ter retirado a
chave electrónica do lugar A
.
Não se esqueça de pegar na chave electrónica
antes de sair do veÃculo.
)
Carregue no pedal do travão, num veÃculo
equipado com a caixa de velocidade CVT,
ou desembraie a fundo nos veÃculos com
caixa de velocidades manual.
)
Prima o botão "START/STOP".
Quando a chave electrónica se encontra na
zona definida e o seu veÃculo não arranca,
após uma pressão do botão "START/STOP":
)
Abra o porta-luvas.
)
Introduza a chave electrónica no espaço A
.
Paragem de emergência
com a chave electrónica
Numa paragem de emergência, as
funções de assistência à travagem e de
direcção não são activadas. Seja muito
prudente.
Só em caso de emergência,
se pode parar
o motor sem condições. Para isso, carregue
durante cerca de três segundos no botão
"START/STOP" ou faça três pressões
sucessivas no botão.
O motor pára e o veÃculo passa em modo
"ACC ".

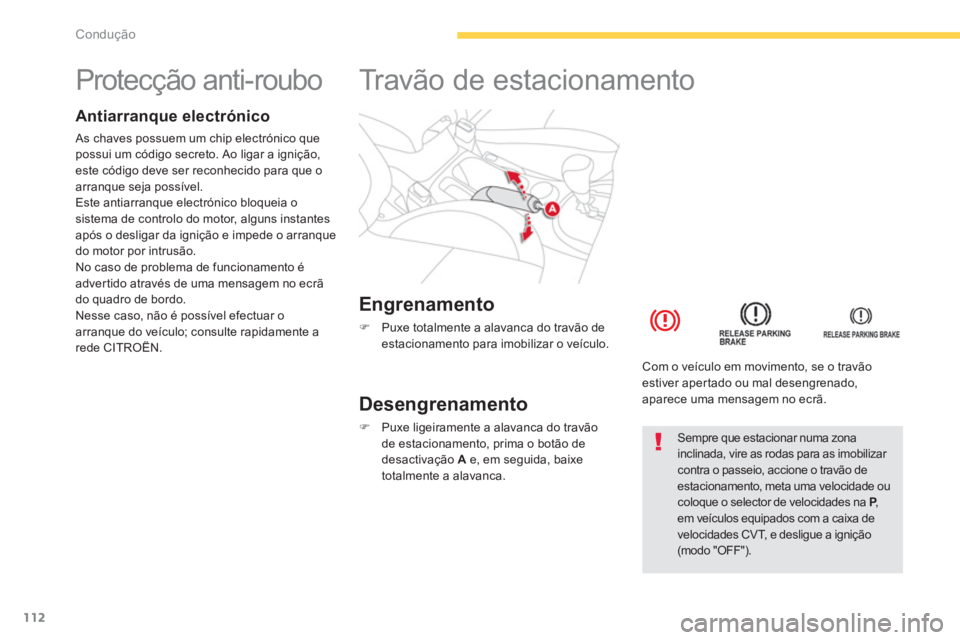

Page 114 of 368
112
Condução
Protecção anti-roubo
Antiarranque electrónico
As chaves possuem um chip electrónico que
possui um código secreto. Ao ligar a ignição,
este código deve ser reconhecido para que o
arranque seja possÃvel.
Este antiarranque electrónico bloqueia o
sistema de controlo do motor, alguns instantes
após o desligar da ignição e impede o arranque
do motor por intrusão.
No caso de problema de funcionamento é
advertido através de uma mensagem no ecrã
do quadro de bordo.
Nesse caso, não é possÃvel efectuar o
arranque do veÃculo; consulte rapidamente a
rede CITROËN.
Engrenamento
)
Puxe totalmente a alavanca do travão de
estacionamento para imobilizar o veÃculo.
Travão de estacionamento
Desengrenamento
)
Puxe ligeiramente a alavanca do travão
de estacionamento, prima o botão de
desactivação A
e, em seguida, baixe
totalmente a alavanca.
Com o veÃculo em movimento, se o travão
estiver apertado ou mal desengrenado,
aparece uma mensagem no ecrã.
Sempre que estacionar numa zona
inclinada, vire as rodas para as imobilizar
contra o passeio, accione o travão de
estacionamento, meta uma velocidade ou
coloque o selector de velocidades na P
,
em veÃculos equipados com a caixa de
velocidades CVT, e desligue a ignição
(modo "OFF").

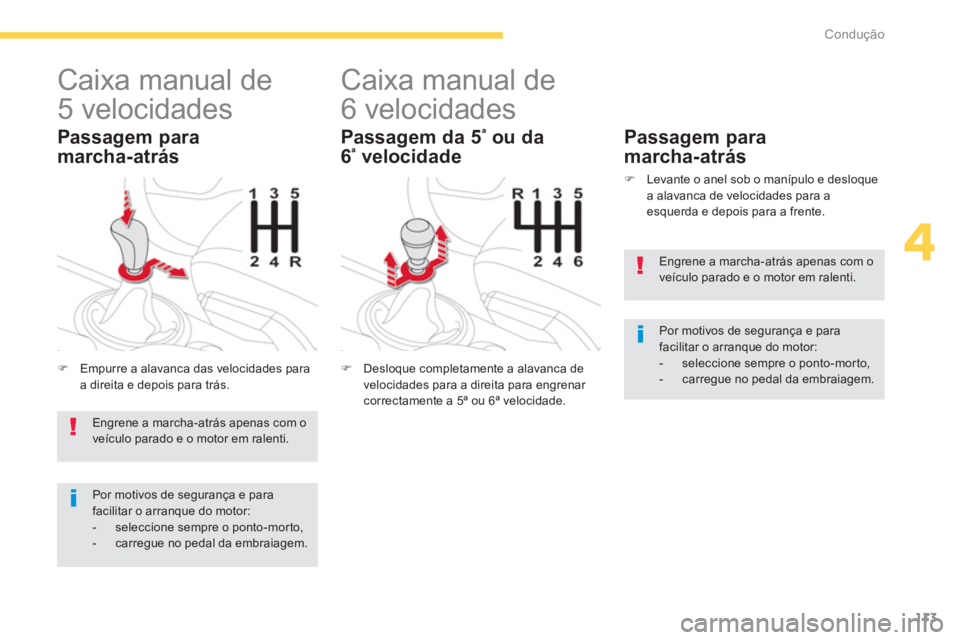

Page 115 of 368
113
4
Condução
Caixa manual de
5 velocidades
)
Empurre a alavanca das velocidades para
a direita e depois para trás.
Passagem para
marcha-atrás
Caixa manual de
6 velocidades
)
Desloque completamente a alavanca de
velocidades para a direita para engrenar
correctamente a 5ª ou 6ª velocidade.
Passagem para
marcha-atrás
)
Levante o anel sob o manÃpulo e desloque
a alavanca de velocidades para a
esquerda e depois para a frente.
Passagem da 5 ª
ou da
6 ª velocidade
Engrene a marcha-atrás apenas com o
veÃculo parado e o motor em ralenti.
Por motivos de segurança e para
facilitar o arranque do motor:
- seleccione sempre o ponto-morto,
- carregue no pedal da embraiagem.
Engrene a marcha-atrás apenas com o
veÃculo parado e o motor em ralenti.
Por motivos de segurança e para
facilitar o arranque do motor:
- seleccione sempre o ponto-morto,
- carregue no pedal da embraiagem.

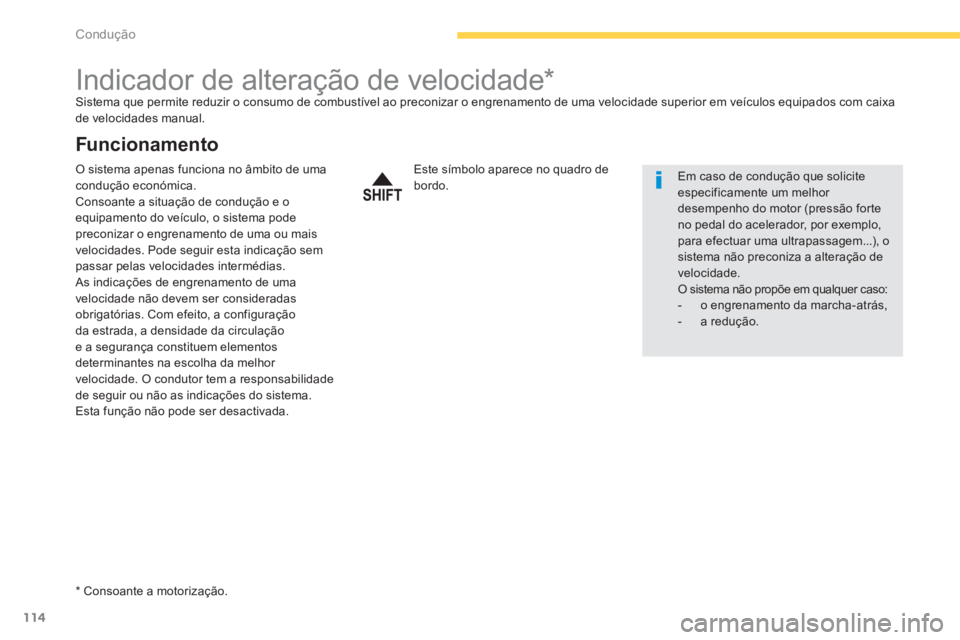

Page 116 of 368
114
Condução
Indicador de alteração de velocidade *
Sistema que permite reduzir o consumo de combustÃvel ao preconizar o engrenamento de uma velocidade superior em veÃculos equipados com caixa
de velocidades manual.
Funcionamento
*
Consoante a motorização.
Este sÃmbolo aparece no quadro de
bordo.
Em caso de condução que solicite
especificamente um melhor
desempenho do motor (pressão forte
no pedal do acelerador, por exemplo,
para efectuar uma ultrapassagem...), o
sistema não preconiza a alteração de
velocidade.
O sistema não propõe em qualquer caso:
- o engrenamento da marcha-atrás,
- a redução.
O sistema apenas funciona no âmbito de uma
condução económica.
Consoante a situação de condução e o
equipamento do veÃculo, o sistema pode
preconizar o engrenamento de uma ou mais
velocidades. Pode seguir esta indicação sem
passar pelas velocidades intermédias.
As indicações de engrenamento de uma
velocidade não devem ser consideradas
obrigatórias. Com efeito, a configuração
da estrada, a densidade da circulação
e a segurança constituem elementos
determinantes na escolha da melhor
velocidade. O condutor tem a responsabilidade
de seguir ou não as indicações do sistema.
Esta função não pode ser desactivada.
Page 117 of 368
115
4
Condução
Esta caixa de velocidades permite-lhe optar
por dois tipos de condução:
- um modo automatisado pela gestão
automática das velocidades através da caixa e
portanto sem a inter venção do condutor,
- um modo manual para a passagem
sequencial das velocidades pelo condutor
com os comandos debaixo do volante ou
da alavanca de velocidades.
Caixa de velocidades "CVT"
Inclui os comandos seguintes:
- uma alavanca de velocidades 1
na consola
central para seleccionar o modo de condução,
a marcha atrás e o ponto morto, ou engrenar
as velocidades em modo sequencial,
- um comando sob o volante "-" 2
para
diminuir manualmente as mudanças de
velocidade,
- um comando sob o volante "+/OFF" 3
para
aumentar manualmente as mudanças de
velocidade.
A caixa de velocidades automática de seis velocidades oferece, à escolha, o conforto do automatismo ou o prazer da passagem manual das velocidades.
É possÃvel mudar de modo em qualquer
momento.

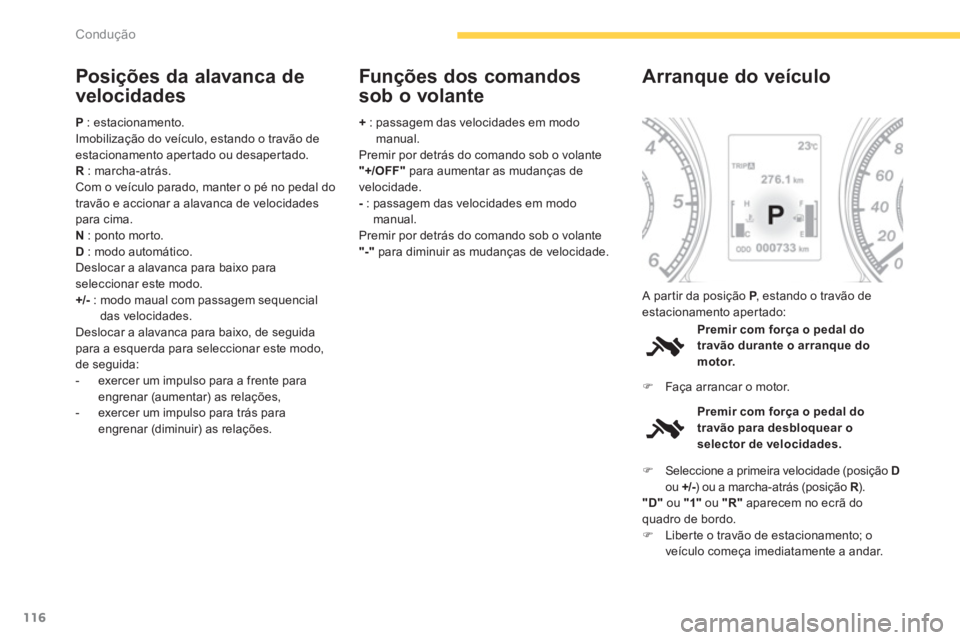

Page 118 of 368
116
Condução
Posições da alavanca de
velocidades
P
: estacionamento.
Imobilização do veÃculo, estando o travão de
estacionamento apertado ou desapertado.
R
: marcha-atrás.
Com o veÃculo parado, manter o pé no pedal do
travão e accionar a alavanca de velocidades
para cima.
N
: ponto morto.
D
: modo automático.
Deslocar a alavanca para baixo para
seleccionar este modo.
+/-
: modo maual com passagem sequencial
das velocidades.
Deslocar a alavanca para baixo, de seguida
para a esquerda para seleccionar este modo,
de seguida:
- exercer um impulso para a frente para
engrenar (aumentar) as relações,
- exercer um impulso para trás para
engrenar (diminuir) as relações.
+
: passagem das velocidades em modo
manual.
Premir por detrás do comando sob o volante
"+/OFF"
para aumentar as mudanças de
velocidade.
-
: passagem das velocidades em modo
manual.
Premir por detrás do comando sob o volante
"-"
para diminuir as mudanças de velocidade.
Funções dos comandos
sob o volante
Premir com força o pedal do
travão durante o arranque do
motor.
Arranque do veÃculo
)
Faça arrancar o motor. A partir da posição P
, estando o travão de
estacionamento apertado:
Premir com força o pedal do
travão para desbloquear o
selector de velocidades.
)
Seleccione a primeira velocidade (posição D
ou +/-
) ou a marcha-atrás (posição R
).
"D"
ou "1"
ou "R"
aparecem no ecrã do
quadro de bordo.
)
Liberte o travão de estacionamento; o
veÃculo começa imediatamente a andar.

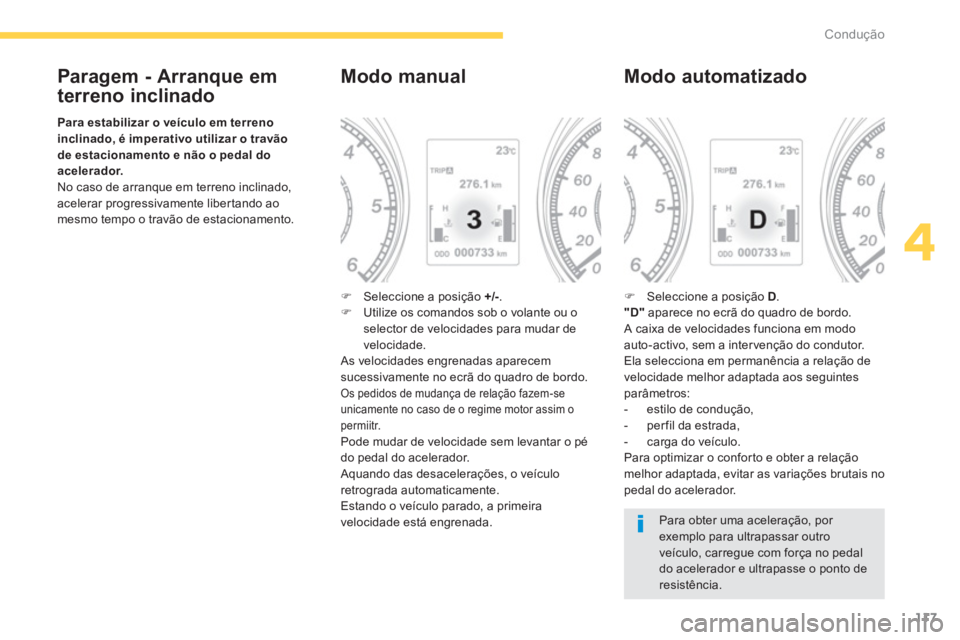

Page 119 of 368
117
4
Condução
Paragem - Arranque em
terreno inclinado
Para estabilizar o veÃculo em terreno
inclinado, é imperativo utilizar o travão
de estacionamento e não o pedal do
acelerador.
No caso de arranque em terreno inclinado,
acelerar progressivamente libertando ao
mesmo tempo o travão de estacionamento.
Modo manual
)
Seleccione a posição +/-
.
)
Utilize os comandos sob o volante ou o
selector de velocidades para mudar de
velocidade.
As velocidades engrenadas aparecem
sucessivamente no ecrã do quadro de bordo.
Os pedidos de mudança de relação fazem-se
unicamente no caso de o regime motor assim o
permiitr.
Pode mudar de velocidade sem levantar o pé
do pedal do acelerador.
Aquando das desacelerações, o veÃculo
retrograda automaticamente.
Estando o veÃculo parado, a primeira
velocidade está engrenada.
Modo automatizado
)
Seleccione a posição D.
"D"
aparece no ecrã do quadro de bordo.
A caixa de velocidades funciona em modo
auto-activo, sem a inter venção do condutor.
Ela selecciona em permanência a relação de
velocidade melhor adaptada aos seguintes
parâmetros:
- estilo de condução,
- perfil da estrada,
- carga do veÃculo.
Para optimizar o conforto e obter a relação
melhor adaptada, evitar as variações brutais no
pedal do acelerador.
Para obter uma aceleração, por
exemplo para ultrapassar outro
veÃculo, carregue com força no pedal
do acelerador e ultrapasse o ponto de
resistência.
Page 120 of 368
118Condução
Passagem manual das velocidades
No modo automático, é possÃvel a cada
instante dominar o carro, utilizando
temporariamente os comandos sob o volante.
A utilização destes comandos permite seleccionar
manualmente as relações para situações que
necessitam de uma redução de caixa mais rápida
do que em modo automático (quando se chega a
uma rotunda, saÃda do estacionamento com forte
inclinação, ultrapassagem...).
A caixa de velocidades mete a velocidade
pedida se o regime motor assim o permitir. A
velocidade engrenada aparece no ecrã.
Para voltar ao modo automatizado, tem Ã
escolha:
- apoiar na parte traseira do comando sob
o volante 3
"+/OFF"
durante cerca de
2 segundos,
- deslocar rapidamente o selector de
velocidades para a posição +/-
e recolocá-lo
na posição D
,
- parar o veÃculo.
Imobilização do veÃculo
Anomalia de funcionamento
Estando a ignição ligada, o aparecimento da
mensagem " Abrandar
" ou da mensagem
" Manutenção necessária
" no ecrã do quadro
de bordo indica um mau funcionamento da
caixa de velocidades.
Aquando da visualização de uma mensagem,
efectue as seguintes operações:
- pare e coloque o veÃculo ao ralenti num
local seguro,
- coloque a alavanca na posição N
e deixe o
motor a trabalhar,
- abra o capot para deixar arrefecer o motor.
Se a mensagem se apagar, pode reiniciar a
viagem.
Se a mensagem não desaparecer ou aparecer
frequentemente, consultar rapidamente a rede
CITROËN ou uma oficina qualificada. Antes de desligar o motor, deve colocar o
selector de velocidades na posição P
.
Deve imperativamente apertar o travão de
estacionamento para imobilizar o veÃculo.
