CITROEN C4 AIRCROSS 2014 Manual do condutor (in Portuguese)

.
9
Manuseamento
Posto de condução




1.
Comandos dos retrovisores exteriores.
Comandos dos elevadores dos vidros.

2.
Comando de abertura do capot.

3.
Caixa de fusíveis.

4.
Regulação manual das luzes.
Barra de comandos laterais.

5.
Ventilador lateral orientável e obturável.

6.
Quadro de bordo.

7.
Comandos de iluminação e das luzes de
mudança de direcção.

8.
Comando de regulações do volante.

9.
Comandos do sistema Bluetooth ou do
telefone.

10.
Comandos do sistema de Áudio- CD,
Áudio- CD táctil e Áudio-Telemática táctil.

11.
Airbag do condutor.
Avisador sonoro.

12 .
Comandos do regulador de velocidade.

13.
Travão de estacionamento.

10

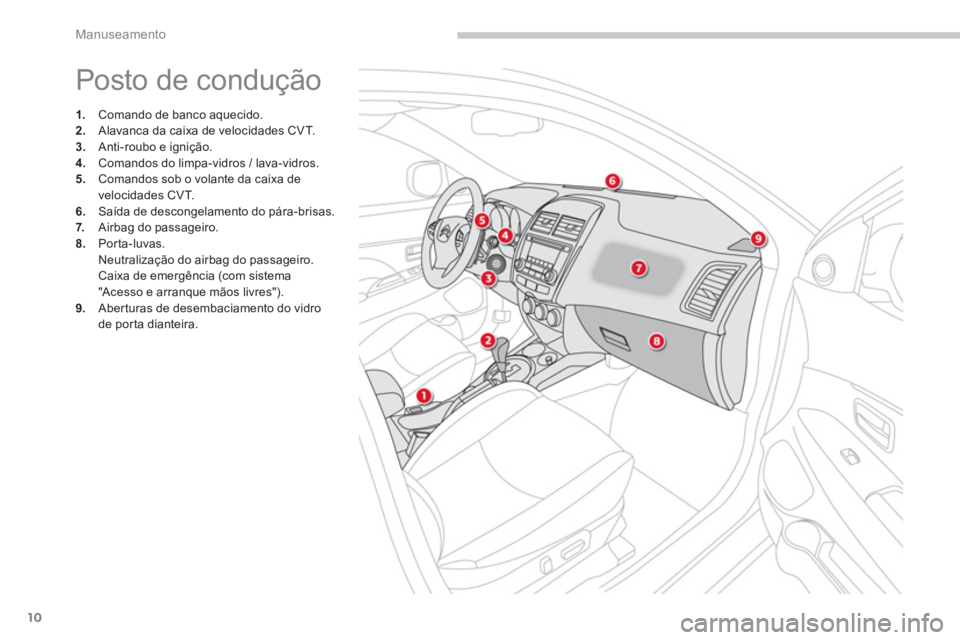

Manuseamento
Posto de condução




1.
Comando de banco aquecido.

2.
Alavanca da caixa de velocidades CVT.

3.
Anti-roubo e ignição.

4.
Comandos do limpa-vidros / lava-vidros.

5.
Comandos sob o volante da caixa de
velocidades CVT.

6.
Saída de descongelamento do pára-brisas.

7.
Airbag do passageiro.

8.
Porta-luvas.
Neutralização do airbag do passageiro.
Caixa de emergência (com sistema
"Acesso e arranque mãos livres").

9.
Aberturas de desembaciamento do vidro
de porta dianteira.

.
11
Manuseamento
Consola central




A.
Retrovisor interior manual ou automático.

B.
Luz de tecto / Luzes de leitura de mapas.

C.
Microfone dos sistemas de Áudio- CD,
Áudio- CD táctil e Áudio-Telemática táctil.

D.
Comando da tampa de ocultação do tecto
panorâmico.

E.
Sensor de luminosidade / chuva.




1.
Ventiladores orientáveis e obturáveis.

2.
Ecrã do sistema de Áudio- CD ou Áudio- CD
táctil ou ecrã a cores do sistema de Áudio-
Telemática táctil.

3.
Contactor.
Botão START/STOP
(com sistema "Acesso
e arranque mãos livres").

4.
Sistema de Áudio- CD ou sistema de
Áudio-CD táctil ou sistema de Áudio-
Telemática táctil.

5.
Barra de comandos centrais.

6.
Sensor de temperatura.

7.
Comandos de aquecimento/ar
condicionado manual ou automático.

8.
Alavanca da caixa de velocidades manual
ou CVT.

9.
Isqueiro/ Tomada de acessórios 12 V.

10.
Cinzeiro amovível.

11.
Comando do sistema de 4 rodas motrizes.

12 .
Porta-copos.

13.
Apoio de braços dianteiro.

12

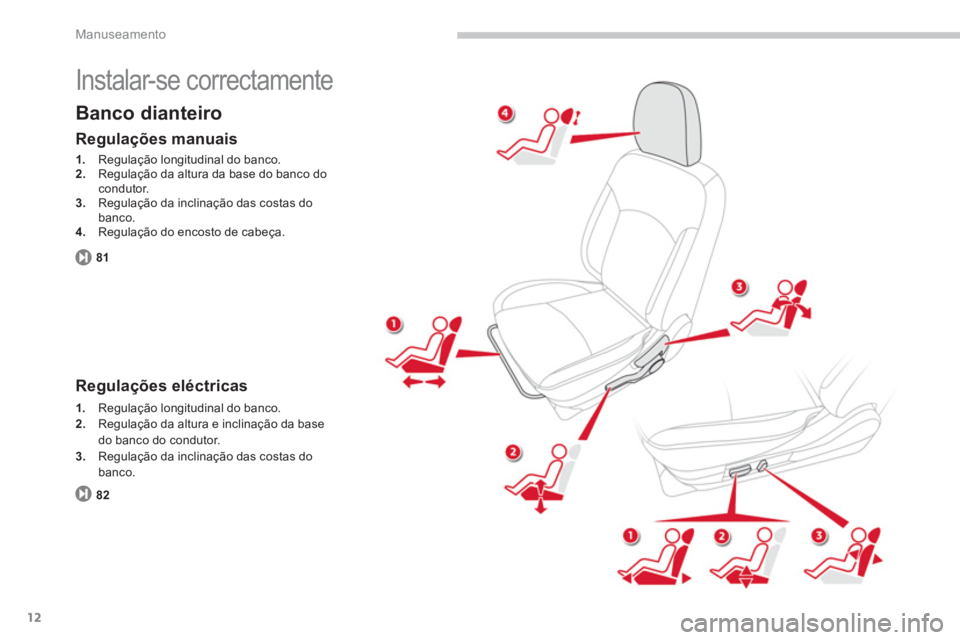

Manuseamento
Instalar-se correctamente


Banco dianteiro


Regulações manuais



1.
Regulação longitudinal do banco.

2.
Regulação da altura da base do banco do
condutor.

3.
Regulação da inclinação das costas do
banco.

4.
Regulação do encosto de cabeça.



Regulações eléctricas



1.
Regulação longitudinal do banco.

2.
Regulação da altura e inclinação da base
do banco do condutor.

3.
Regulação da inclinação das costas do
banco.

81
82

.
13
Manuseamento
Instalar-se correctamente


Apoio de braços dianteiro
Regulação do volante



1.
Desbloqueio.

2.
Regulação da altura e da profundidade.

3.
Bloqueio. Para o seu conforto, o apoio de braços
dianteiro é regulável longitudinalmente. Este inclui igualmente dois espaços de
arrumação que podem ser equipados com
tomadas para acessórios.
Por medida de segurança, estas
operações devem ser imperativamente
efectuadas com o veículo parado. 84
103
89

14

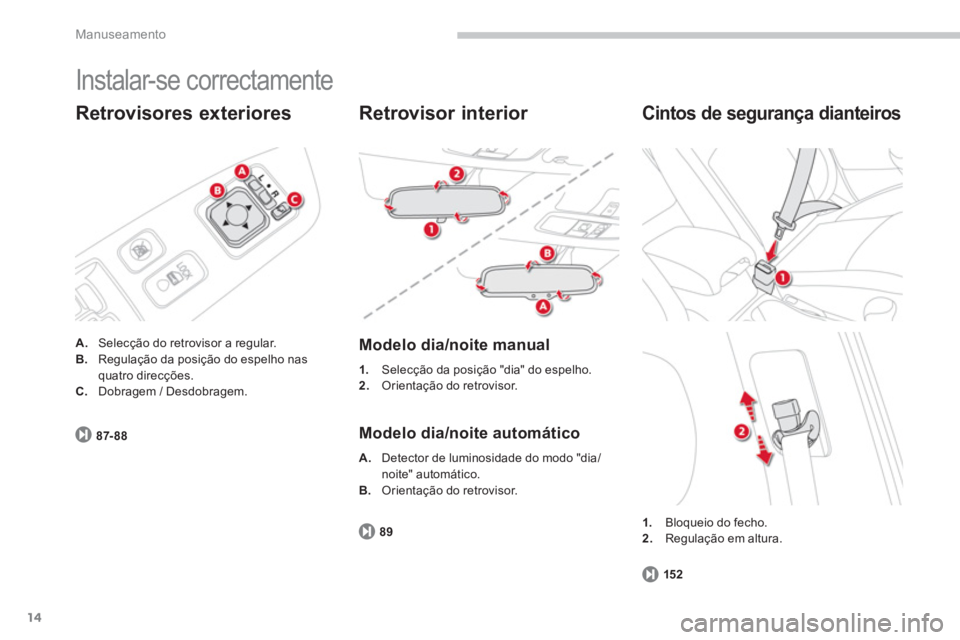

Manuseamento
Instalar-se correctamente


Retrovisores exteriores



A.
Selecção do retrovisor a regular.

B.
Regulação da posição do espelho nas
quatro direcções.

C.
Dobragem / Desdobragem.



Retrovisor interior


Modelo dia/noite manual



1.
Selecção da posição "dia" do espelho.

2.
Orientação do retrovisor.



Modelo dia/noite automático



A.
Detector de luminosidade do modo "dia/
noite" automático.

B.
Orientação do retrovisor.




1.
Bloqueio do fecho.

2.
Regulação em altura.



Cintos de segurança dianteiros
87- 88
89
152

.
15

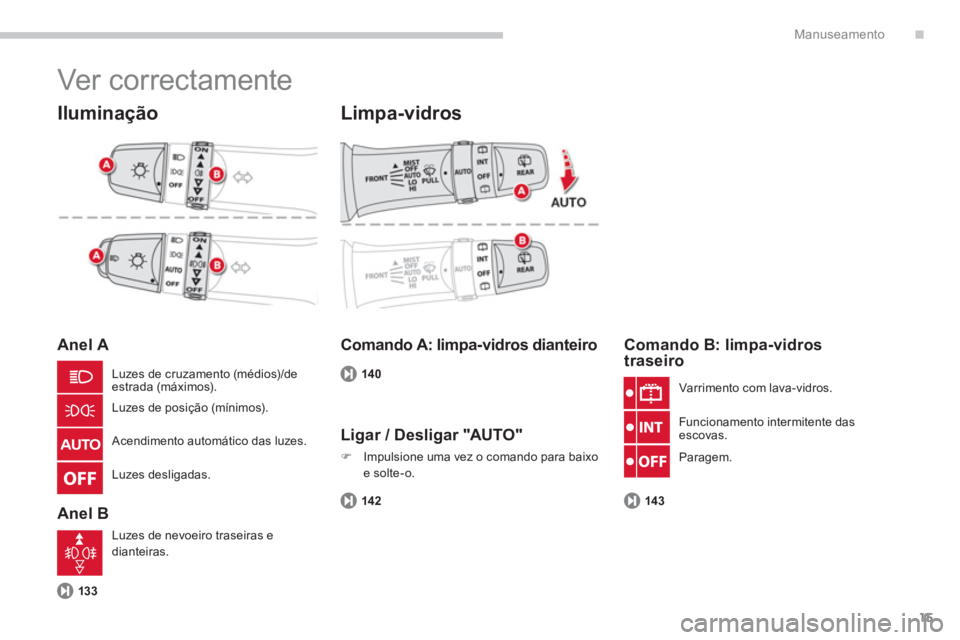

Manuseamento
Ver correctamente


Iluminação


Anel A

Anel B


Limpa-vidros


Comando A: limpa-vidros dianteiro
Comando B: limpa-vidros
traseiro
Luzes de cruzamento (médios)/de
estrada (máximos).
Luzes de posição (mínimos).
Acendimento automático das luzes.
Luzes desligadas.
Luzes de nevoeiro traseiras e
dianteiras.
Varrimento com lava-vidros.
Funcionamento intermitente das
escovas.
Paragem.



Ligar / Desligar "AUTO"



)
Impulsione uma vez o comando para baixo
e solte-o.

13314 0
142 14 3

16

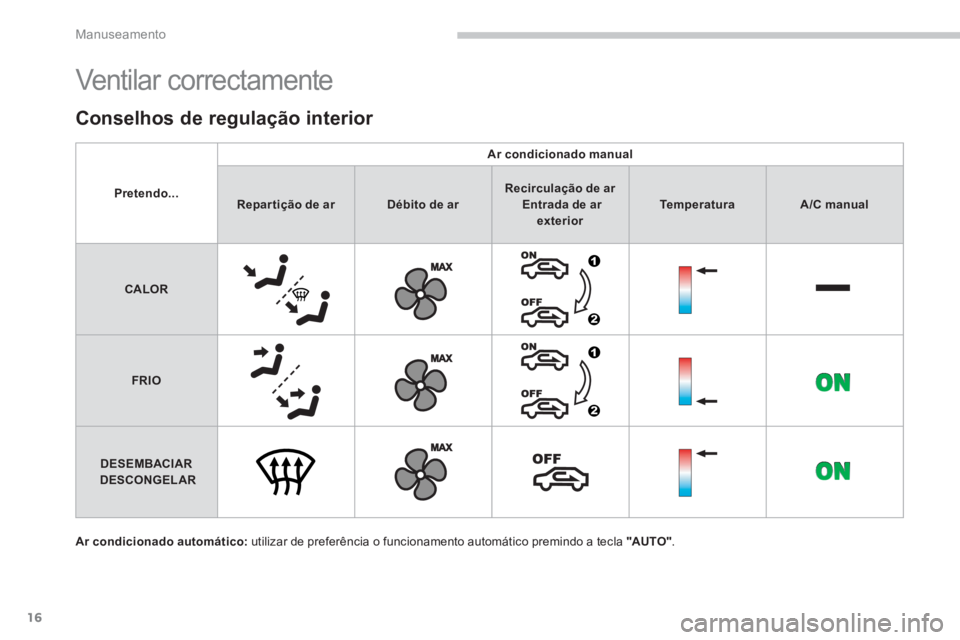

Manuseamento
Ventilar correctamente


Ar condicionado automático:
utilizar de preferência o funcionamento automático premindo a tecla "AUTO "
.


Conselhos de regulação interior



Pretendo...



Ar condicionado manual




Repartição de ar



Débito de ar



Recirculação de ar

Entrada de ar
exterior



Te m p e r a t u r a



A/C manual




CALOR














FRIO














DESEMBACIAR

DESCONGELAR

.
17

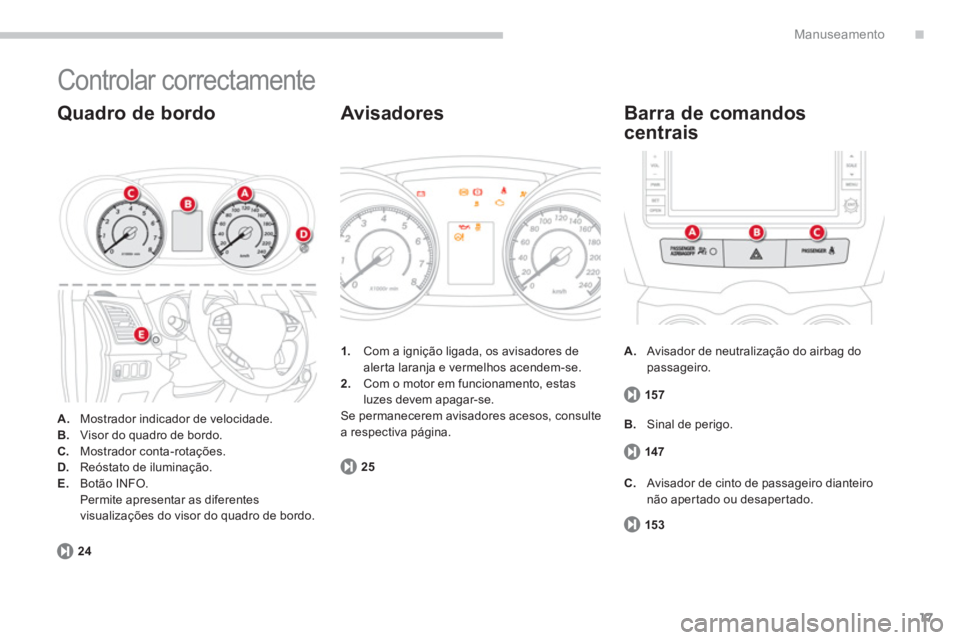

Manuseamento
Controlar correctamente



A.
Mostrador indicador de velocidade.

B.
Visor do quadro de bordo.

C.
Mostrador conta-rotações.

D.
Reóstato de iluminação.

E.
Botão INFO.
Permite apresentar as diferentes
visualizações do visor do quadro de bordo.



Quadro de bordo



A.
Avisador de neutralização do airbag do
passageiro.

Barra de comandos
centrais


1.
Com a ignição ligada, os avisadores de
alerta laranja e vermelhos acendem-se.

2.
Com o motor em funcionamento, estas
luzes devem apagar-se.
Se permanecerem avisadores acesos, consulte
a respectiva página.


Avisadores


B.
Sinal de perigo.

C.
Avisador de cinto de passageiro dianteiro
não apertado ou desapertado.

2425157
147
15 3

18

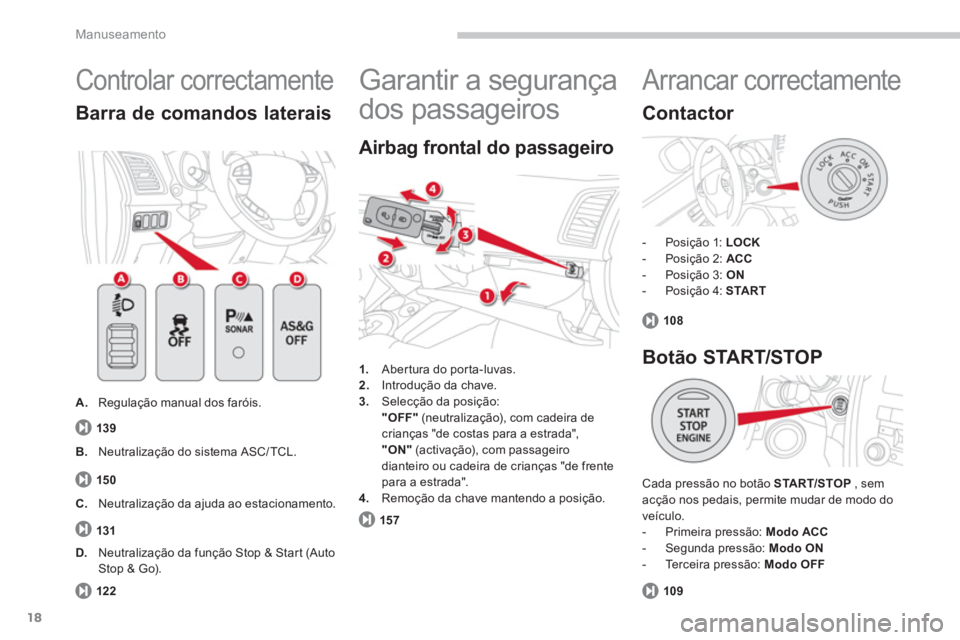

Manuseamento
Controlar correctamente



A.
Regulação manual dos faróis.


Barra de comandos laterais



1.
Abertura do porta-luvas.

2.
Introdução da chave.

3.
Selecção da posição:
"OFF"
(neutralização), com cadeira de
crianças "de costas para a estrada",


"ON"
(activação), com passageiro
dianteiro ou cadeira de crianças "de frente
para a estrada".

4.
Remoção da chave mantendo a posição.



Airbag frontal do passageiro


B.
Neutralização do sistema ASC/ TCL.

C.
Neutralização da ajuda ao estacionamento.

Garantir a segurança
dos passageiros

D.
Neutralização da função Stop & Start (Auto
Stop & Go).


Arrancar correctamente



- Posição 1: LOCK


- Posição 2: ACC


- Posição 3: ON


- Posição 4: START



Cada pressão no botão START/STOP
, sem
acção nos pedais, permite mudar de modo do
veículo.


- Primeira pressão: Modo ACC


- Segunda pressão: Modo ON


- Terceira pressão: Modo OFF





Contactor

Botão START/STOP
139
15 0
131
122157108
109
