1
39
Controlo de marcha


Visor
1


Visor 2



Causa



Resolução - Acção



Observações




Anomalia na caixa de velocidades
CVT. Consulte a rede CITROËN ou uma
oficina qualificada.

A temperatura do sistema de
transmissão às quatro rodas
motrizes é demasiado elevada. Pare o veículo e consulte a
rede CITROËN ou uma oficina
qualificada. O veículo passa automaticamente
para modo de tracção à frente
(2WD).

Baixo nível do depósito de
combustível. Abasteça de combustível logo que
possa.






Nível mínimo do reservatório
de aditivo do filtro de partículas
atingido. Faça abastecer rapidamente pela
rede CITROËN ou por uma oficina
qualificada. Só no motor de 1,6 l HDi.




+ Início de saturação do filtro de
partículas. Logo que as condições de
circulação o permitam, regenere o
filtro conduzindo a uma velocidade
de cerca de 40 km/h durante
20 minutos (com o motor 1,6 l HDi, a
velocidade é de cerca de 60 km/h). Se a mensagem persistir, consulte
a rede CITROËN ou uma oficina
qualificada.

Mau funcionamento do filtro de
partículas. Pare o veículo nas melhores
condições de segurança. Consulte rapidamente a rede
CITROËN ou uma oficina
qualificada.

40
Controlo de marcha


Visor
1


Visor 2



Causa



Resolução - Acção



Observações




Nível do óleo do motor não
conforme (inferior ao nível mínimo
ou superior au nível máximo). Pare o veículo nas melhores
condições de segurança.
Verifique o nível com a vareta e
abasteça se o nível for insuficiente.
Se o nível for superior ao nível
máximo, não ligue o motor e
contacte à rede CITROËN ou a uma
oficina qualificada. Nunca conduza com um nível de
óleo do motor não conforme.


*


*
Presença de água no filtro de
gasóleo. Risco de deterioração do sistema
de injecção nos motores Diesel. Consulte rapidamente a rede
CITROËN ou uma oficina
qualificada.

A temperatura é inferior ou igual a
3°C . A estrada pode estar com gelo.
Preste muita atenção e conduza
devagar.


O pedal da embraiagem não é
carregado ao arrancar o motor. Carregue no pedal de embraiagem
para arrancar o motor. Para veículos equipados com uma
caixa de velocidades manual.

A alavanca de velocidades não está
na posição P
, nem na posição N
, ao
arrancar o motor. Coloque a alavanca de velocidades
na posição P
para arrancar o motor. Para veículos equipados com uma
caixa de velocidades CVT.

O pedal do travão não é carregado
ao arrancar do motor. Carregue no pedal do travão para
arrancar o motor.

*
Consoante o destino.

1
41
Controlo de marcha


Visor 1



Visor 2



Dispositivo



Observações








Mensagens de informação (ignição em "ON")





Sistema de 2 rodas
motrizes 2WD Pisca alguns instantes quando o modo "2WD" (2 rodas motrizes) é seleccionado
através do selector do modo de transmissão, nas versões de 4 rodas motrizes.




Sistema de 4 rodas
motrizes 4WD Pisca alguns instantes quando o modo "4WD" (4 rodas motrizes) é seleccionado
através do selector do modo de transmissão, nas versões de 4 rodas motrizes.




Sistema de 4 rodas
motrizes 4WD LOCK Pisca alguns instantes quando o modo "LOCK" (4 rodas motrizes) é seleccionado
através do selector do modo de transmissão, nas versões de 4 rodas motrizes.



Sistema de controlo
dinâmico de
estabilidade (ASC)

Pisca quando o sistema de controlo dinâmico de estabilidade (ASC) está a
funcionar.

42
Controlo de marcha


Visor 1



Visor 2



Dispositivo



Causa



Observações



Resolução - Acções








Mensagens de prevenção






Indicador de
manutenção

Avisa o condutor que o prazo
de visita de manutenção foi
ultrapassado. Acende-se ao ligar a ignição. Consulte a rede CITROËN
ou uma oficina qualificada.





Pausa
recomendada

Avisar o condutor que deve
parar para descansar. Acende-se quando o tempo
de condução anteriormente
regulado é alcançado.
É emitido um sinal sonoro
3 vezes e a cada 5 minutos
até parar o veículo. É recomendável fazer uma
pausa.

1
43
Controlo de marcha






Computador de bordo

Com a ignição ligada, cada pressão no botão
INFO
permite fazer desfilar sucessivamente as
visualizações seguintes:


- totalizador de quilómetros e contador de
quilómetros diário A,

- totalizador de quilómetros e contador de
quilómetros B,

- indicador de manutenção,

- temperatura do líquido de arrefecimento,

- autonomia,

- consumo médio,

- velocidade média,

- consumo instantâneo,

- menu de regulação,

- as eventuais mensagens de alerta.



Visualização dos dados





Conta-quilómetros total

Sistema para medir a distância total percorrida
pelo veículo ao longo da respectiva vida útil.
A quilometragem total é
visualizada na porte inferior
do ecrã.







Conta-quilómetros diário
(Percurso A ou B)

Reposição a zeros

Com a ignição ligada, quando um dos
percursos A
ou B
for apresentado, prima o
botão INFO
durante mais de 2 segundos. Só é
reposto em zero o percurso visualizado.


Estes dois percursos indicam
a distância percorrida desde
a última reposição a zeros do
contador.
Prima o botão INFO
para
visualizar o percurso
pretendido.

44
Controlo de marcha

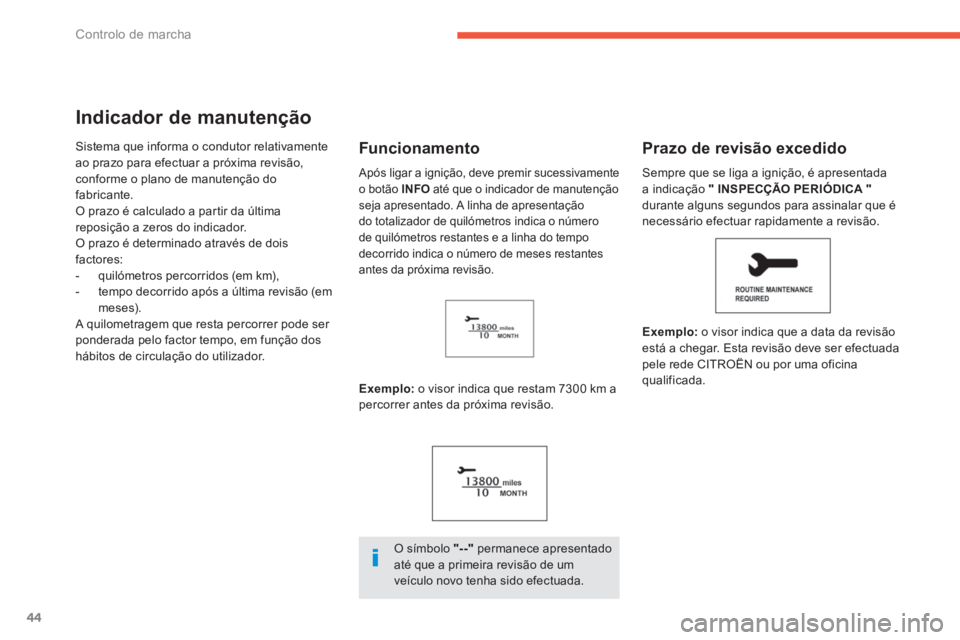

Indicador de manutenção

Sistema que informa o condutor relativamente
ao prazo para efectuar a próxima revisão,
conforme o plano de manutenção do
fabricante.
O prazo é calculado a partir da última
reposição a zeros do indicador.
O prazo é determinado através de dois
factores:


- quilómetros percorridos (em km),

- tempo decorrido após a última revisão (em
meses).
A quilometragem que resta percorrer pode ser
ponderada pelo factor tempo, em função dos
hábitos de circulação do utilizador.

Exemplo:
o visor indica que restam 7300 km a
percorrer antes da próxima revisão.
Prazo de revisão excedido


Exemplo:
o visor indica que a data da revisão
está a chegar. Esta revisão deve ser efectuada
pele rede CITROËN ou por uma oficina
qualificada.


Funcionamento

O símbolo "--"
permanece apresentado
até que a primeira revisão de um
veículo novo tenha sido efectuada. Sempre que se liga a ignição, é apresentada
a indicação "
INSPECÇÃO PERIÓDICA
"

durante alguns segundos para assinalar que é
necessário efectuar rapidamente a revisão.
Após ligar a ignição, deve premir sucessivamente
o botão INFO
até que o indicador de manutenção
seja apresentado. A linha de apresentação
do totalizador de quilómetros indica o número
de quilómetros restantes e a linha do tempo
decorrido indica o número de meses restantes
antes da próxima revisão.

1
45
Controlo de marcha

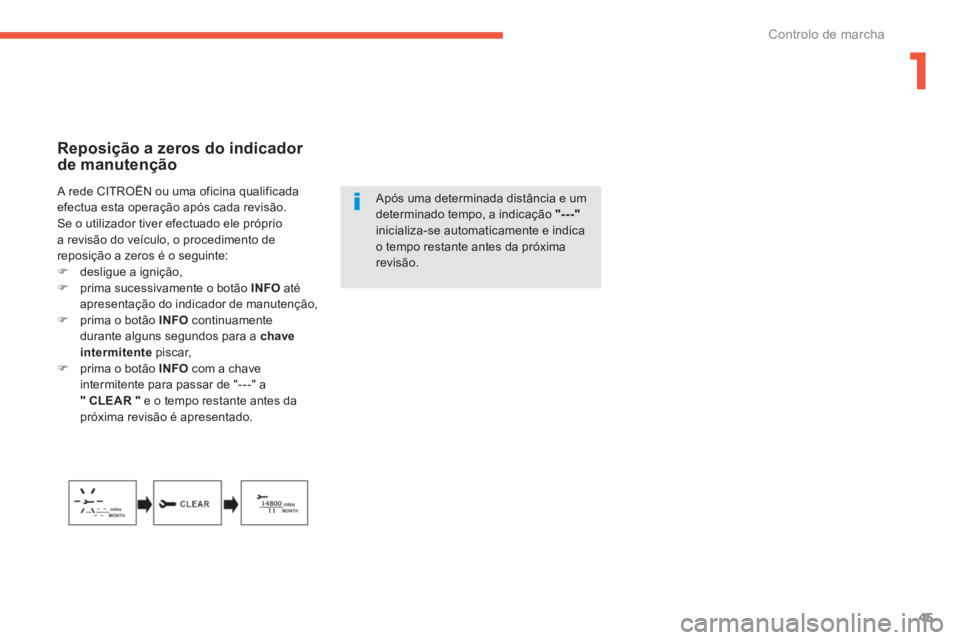

Reposição a zeros do indicador
de manutenção

Após uma determinada distância e um
determinado tempo, a indicação "---"

inicializa-se automaticamente e indica
o tempo restante antes da próxima
revisão.
A rede CITROËN ou uma oficina qualificada
efectua esta operação após cada revisão.
Se o utilizador tiver efectuado ele próprio
a revisão do veículo, o procedimento de
reposição a zeros é o seguinte:


)
desligue a ignição,

)
prima sucessivamente o botão INFO
até
apresentação do indicador de manutenção,

)
prima o botão INFO
continuamente
durante alguns segundos para a chave
intermitente
piscar,

)
prima o botão INFO
com a chave
intermitente para passar de "- - -" a
"
CLEAR
"
e o tempo restante antes da
próxima revisão é apresentado.

46
Controlo de marcha
Com o motor ligado, é
indicada a temperatura do
líquido de arrefecimento.






Autonomia


Com o motor ligado,
indica
o número de quilómetros
que ainda se pode percorrer
com o combustível que resta
no depósito em função do
consumo médio dos últimos
quilómetros percorridos.
Este valor pode variar na sequência de
uma mudança na condução ou no relevo
da estrada, provocando uma variação
impor tante no consumo instantâneo.
Se abastecer apenas alguns litros,
o valor apresentado pode não ser
correcto. Assim, logo que possível,
deve atestar o depósito.










Indicador de temperatura
do líquido de arrefecimento
Se a barra estiver perto da posição crítica
situada
à direita, a temperatura é demasiado elevada.
O símbolo fica intermitente quando o motor se
encontra em sobreaquecimento.


Parar imediatamente o veículo em boas
condições de segurança.


Aguardar alguns minutos antes de desligar
o motor.

Quando a autonomia é inferior a 50 km
, são
apresentados traços.
Atestar o depósito logo que seja possível. A
apresentação da autonomia é actualizada.

Aguardar que o motor arrefeça para
completar o nível. O circuito de
arrefecimento está sob pressão.
Para evitar o risco de queimaduras,
desapertar o tampão duas voltas para
reduzir a pressão.
Quando a pressão reduzir, retirar
o tampão e completar o nível, se
necessário.
Consultar a rede CITROËN ou uma
oficina qualificada.

Quando se desliga a bateria, os dados
de consumo anteriores são eliminados
e o valor apresentado é diferente do
apresentado antes de se desligar
a bateria. A distância apresentada
deve ser considerada uma indicação
aproximada.

1
47
Controlo de marcha

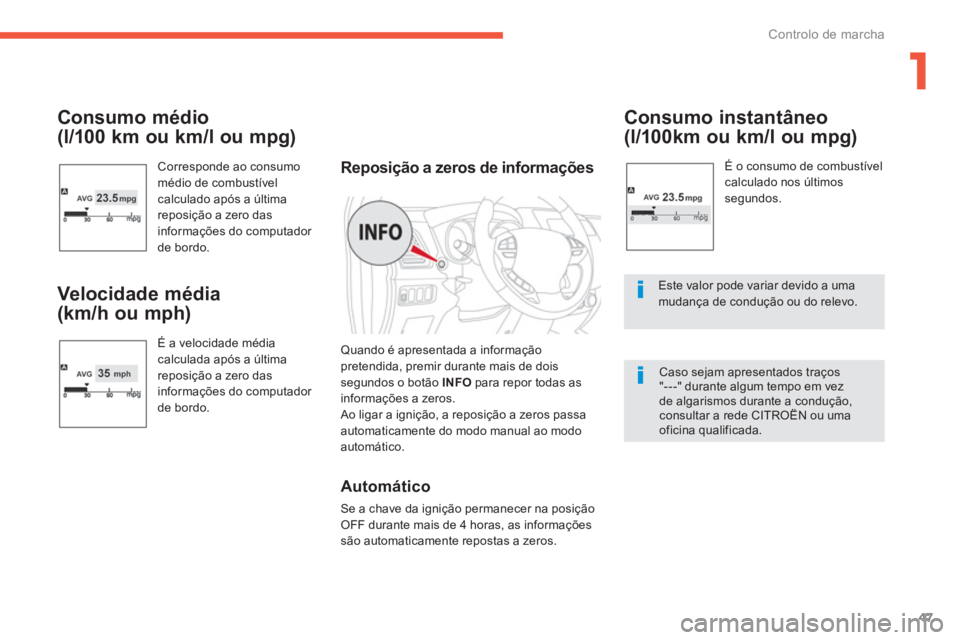

Consumo médio
(l/100 km ou km/l ou mpg)
Corresponde ao consumo
médio de combustível
calculado após a última
reposição a zero das
informações do computador
de bordo.


Velocidade média
(km/h ou mph)
É a velocidade média
calculada após a última
reposição a zero das
informações do computador
de bordo.


Consumo instantâneo
(l/100km ou km/l ou mpg)
É o consumo de combustível
calculado nos últimos
segundos.

Este valor pode variar devido a uma
mudança de condução ou do relevo.

Caso sejam apresentados traços
"- - -" durante algum tempo em vez
de algarismos durante a condução,
consultar a rede CITROËN ou uma
oficina qualificada.



Reposição a zeros de informações

Quando é apresentada a informação
pretendida, premir durante mais de dois
segundos o botão INFO
para repor todas as
informações a zeros.
Ao ligar a ignição, a reposição a zeros passa
automaticamente do modo manual ao modo
automático.


Automático

Se a chave da ignição permanecer na posição
OFF durante mais de 4 horas, as informações
são automaticamente repostas a zeros.

48
Controlo de marcha
Os diferentes menus podem alternar entre o
quadro de bordo tipo 1 e o quadro de bordo tipo 2.

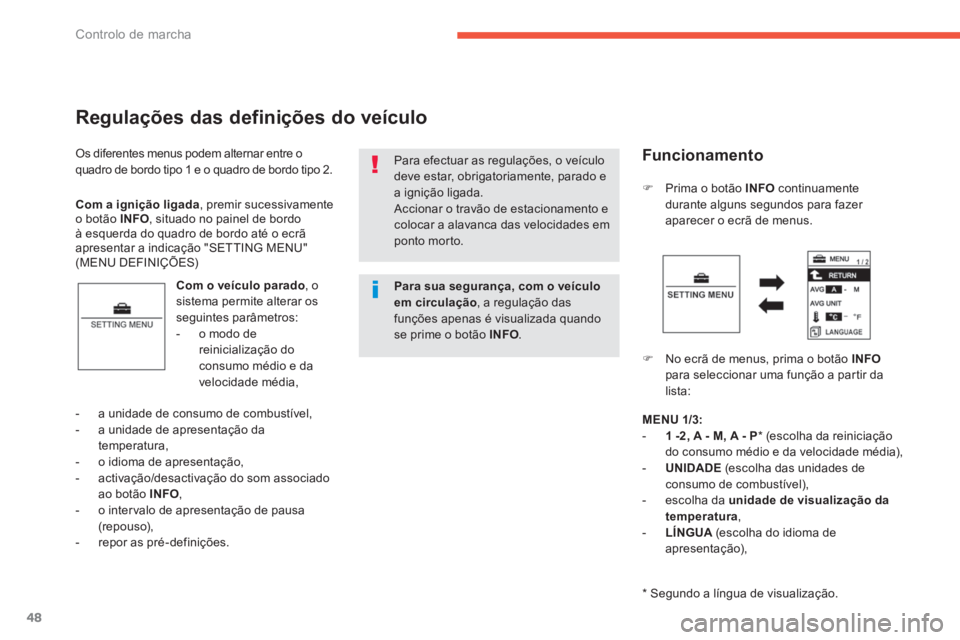

Regulações das definições do veículo


Com o veículo parado
, o
sistema permite alterar os
seguintes parâmetros:


- o modo de
reinicialização do
consumo médio e da
velocidade média,

)
Prima o botão INFO
continuamente
durante alguns segundos para fazer
aparecer o ecrã de menus.

)
No ecrã de menus, prima o botão INFO

para seleccionar uma função a partir da
lista:

- a unidade de consumo de combustível,

- a unidade de apresentação da
temperatura,

- o idioma de apresentação,

- activação/desactivação do som associado
ao botão INFO
,

- o intervalo de apresentação de pausa
(repouso),

- repor as pré-definições.
Para efectuar as regulações, o veículo
deve estar, obrigatoriamente, parado e
a ignição ligada.
Accionar o travão de estacionamento e
colocar a alavanca das velocidades em
ponto morto.
Com a ignição ligada
, premir sucessivamente
o botão INFO
, situado no painel de bordo
à esquerda do quadro de bordo até o ecrã
apresentar a indicação "SETTING MENU"
(MENU DEFINIÇÕES)


Funcionamento


MENU 1/3:



- 1 -2, A - M, A - P

* (escolha da reiniciação
do consumo médio e da velocidade média),

- UNIDADE
(escolha das unidades de
consumo de combustível),

- escolha da unidade de visualização da
temperatura
,

- LÍNGUA
(escolha do idioma de
apresentação),


*
Segundo a língua de visualização.

Para sua segurança, com o veículo
em circulação
, a regulação das
funções apenas é visualizada quando
se prime o botão INFO
.
