219
8
Ver if ic aç ões






Ver ifi cação dos níveis


Tenha atenção durante as inter venções sob o capot, uma vez que determinadas zonas do motor podem estar extremamente quentes (risco de
queimadura) e o motoventilador pode ser accionado a qualquer instante (mesmo com a ignição desligada).


















Nível de óleo


A verificação deste nível efectua-se
com a vareta manual situada sob
o capot do motor. Para localizar a
vareta, consulte a descrição sob
capot motor.
Mudança de óleo do motor

Consulte o guia de manutenção e de garantias
para conhecer a periodicidade desta operação.
Para preservar a fiabilidade dos motores e
dispositivos de antipoluição, a utilização de
aditivo no óleo motor é desaconselhada.


Características do óleo

O óleo deve corresponder à motorização
e estar em conformidade com as
recomendações do construtor.

Verifique com regularidade todos estes níveis segundo o guia de manutenção e de garantias. Reponha o nível, se for necessário, salvo indicação em contrário.
Em caso de diminuição importante de um nível, solicite a verificação do circuito correspondente pela rede CITROËN ou por uma oficina qualificada.



















Vareta manual

Duas marcas de nível na vareta de medição do óleo :


A
= máximo
Se ultrapassar esta marca,
consulte a rede CITROËN
ou uma oficina qualificada.

B
= mínimo
Reponha o nível através
do orifício de enchimento
de óleo, com o tipo de
óleo adaptado à sua
motorização. Nunca deixe
o nível descer abaixo desta
marca.
Esta verificação é válida unicamente com
o veículo num piso horizontal, com o motor
parado há mais de 30 minutos.
É normal efectuar abastecimentos de óleo
entre duas revisões (ou mudanças de óleo).
A CITROËN recomenda um controlo, com
abastecimento se necessário, a cada
5.000 kms.
Após um abastecimento de óleo, a verificação
feita após ligar a ignição, com o indicador do
nível do óleo no quadro de bordo não é válida
nos 30 minutos posteriores ao abastecimento.

220
Ver if ic aç ões

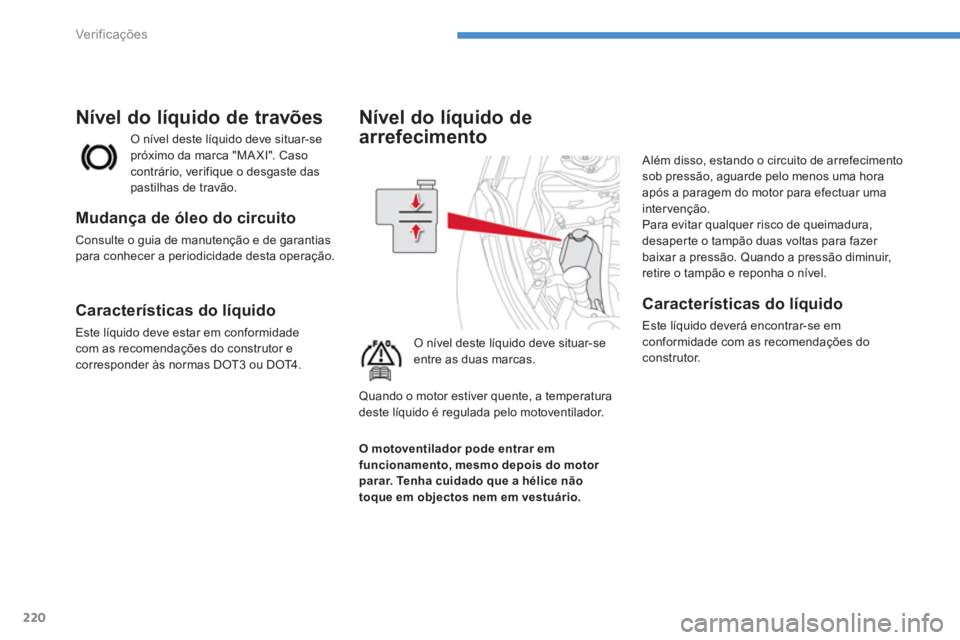

Nível do líquido de
arrefecimento

O nível deste líquido deve situar-se
entre as duas marcas. Além disso, estando o circuito de arrefecimento
sob pressão, aguarde pelo menos uma hora
após a paragem do motor para efectuar uma
intervenção.
Para evitar qualquer risco de queimadura,
desaperte o tampão duas voltas para fazer
baixar a pressão. Quando a pressão diminuir,
retire o tampão e reponha o nível.


Características do líquido

Este líquido deverá encontrar-se em
conformidade com as recomendações do
construtor.
O nível deste líquido deve situar-se
próximo da marca "MA XI". Caso
contrário, verifique o desgaste das
pastilhas de travão.










Nível do líquido de travões


Mudança de óleo do circuito

Consulte o guia de manutenção e de garantias
para conhecer a periodicidade desta operação.


Características do líquido

Este líquido deve estar em conformidade
com as recomendações do construtor e
corresponder às normas DOT3 ou DOT4.








O motoventilador pode
entrar em
funcionamento, mesmo
depois do motor
parar. Tenha cuidado que a hélice não
toque em objectos nem em vestuário.

Quando o motor estiver quente, a temperatura
deste líquido é regulada pelo motoventilador.

221
8
Ver if ic aç ões
Evitar qualquer contacto prolongado de
óleo e de líquidos usados com a pele.
A maioria destes líquidos são nocivos
para a saúde, por vezes até corrosivos.
Não descarte o óleo e os líquidos usados
nas canalizações de evacuação ou no
solo.
Esvazie o óleo usado nos respectivos
contentores disponibilizados pela rede
CITROËN ou por uma oficina qualificada.

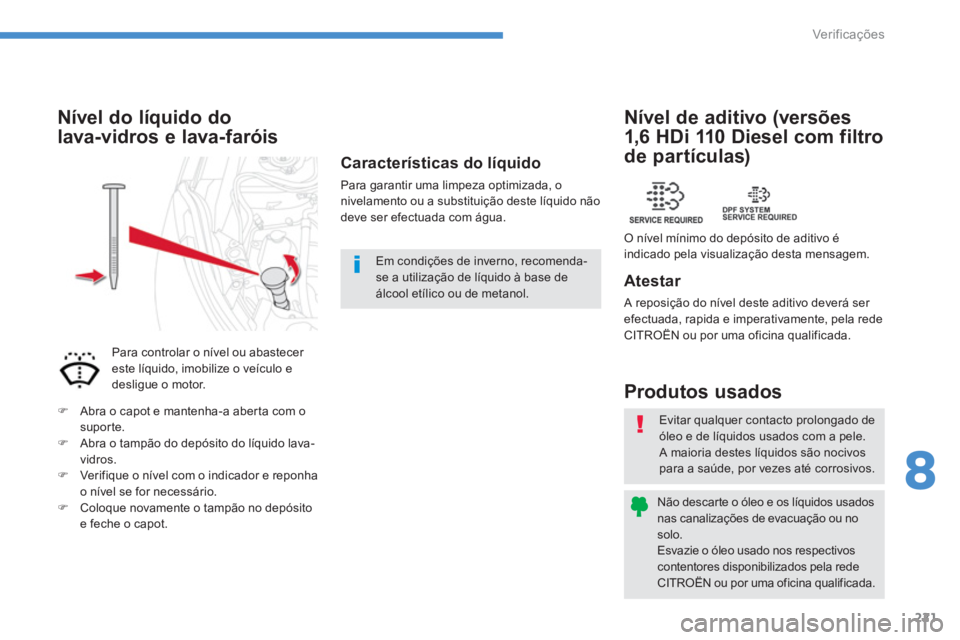

Produtos usados


Atestar

A reposição do nível deste aditivo deverá ser
efectuada, rapida e imperativamente, pela rede
CITROËN ou por uma oficina qualificada.











Nível de aditivo (versões
1,6 HDi 110 Diesel com filtro
de partículas)
O nível mínimo do depósito de aditivo é
indicado pela visualização desta mensagem.

Características do líquido

Para garantir uma limpeza optimizada, o
nivelamento ou a substituição deste líquido não
deve ser efectuada com água.



















Nível do líquido do
lava-vidros e lava-faróis

Para controlar o nível ou abastecer
este líquido, imobilize o veículo e
desligue o motor.


)
Abra o capot e mantenha-a aberta com o
suporte.

)
Abra o tampão do depósito do líquido lava-
vidros.

)
Verifique o nível com o indicador e reponha
o nível se for necessário.

)
Coloque novamente o tampão no depósito
e feche o capot.
Em condições de inverno, recomenda-
se a utilização de líquido à base de
álcool etílico ou de metanol.

222
Ver if ic aç ões

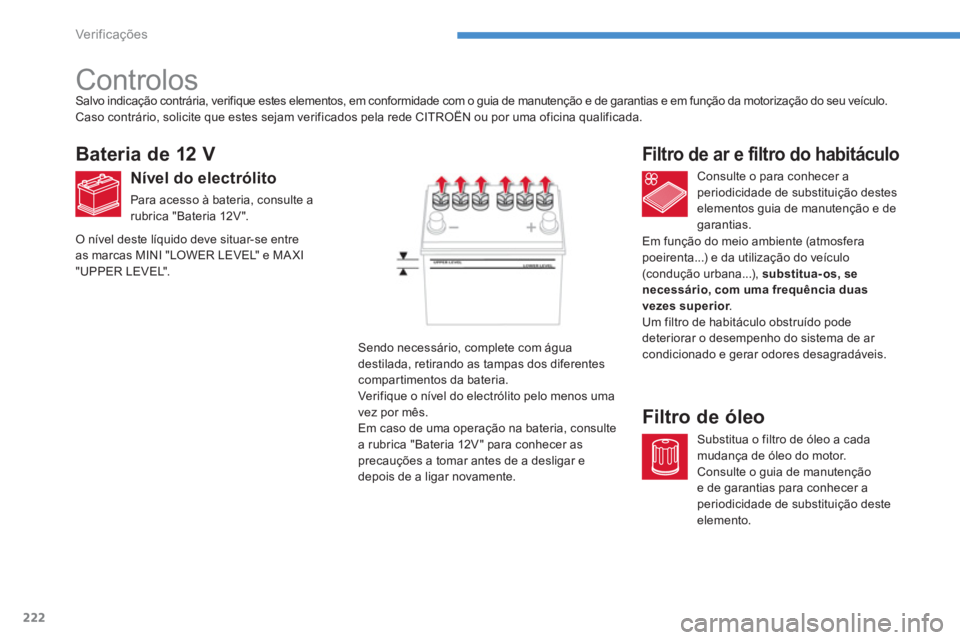

Controlos













Bateria de 12 V


Nível do electrólito

Para acesso à bateria, consulte a
rubrica "Bateria 12V ".
Consulte o para conhecer a
periodicidade de substituição destes
elementos guia de manutenção e de
garantias.



















Filtro de ar e filtro do habitáculo

Substitua o filtro de óleo a cada
mudança de óleo do motor.
Consulte o guia de manutenção
e de garantias para conhecer a
periodicidade de substituição deste
elemento.














Filtro de óleo

Sendo necessário, complete com água
destilada, retirando as tampas dos diferentes
compartimentos da bateria.
Verifique o nível do electrólito pelo menos uma
vez por mês.
Em caso de uma operação na bateria, consulte
a rubrica "Bateria 12V " para conhecer as
precauções a tomar antes de a desligar e
depois de a ligar novamente.

Salvo indicação contrária, verifique estes elementos, em conformidade com o guia de manutenção e de garantias e em função da motorização do seu veículo.
Caso contrário, solicite que estes sejam verificados pela rede CITROËN ou por uma oficina qualificada.

O nível deste líquido deve situar-se entre
as marcas MINI "LOWER LEVEL" e MA XI
"UPPER LEVEL". Em função do meio ambiente (atmosfera
poeirenta...) e da utilização do veículo
(condução urbana...), substitua- os, se
necessário, com uma frequência
duas
vezes superior
.
Um filtro de habitáculo obstruído pode
deteriorar o desempenho do sistema de ar
condicionado e gerar odores desagradáveis.

223
8
Ver if ic aç ões






Caixa de velocidades manual

Para a manutenção da caixa de
velocidades, consulte o guia de
manutenção e de garantias.







Caixa de velocidades "CVT"

Para a manutenção da caixa de
velocidades "CVT", consulte o guia
de manutenção e de garantias.










Filtro de partículas (Diesel)

O início de saturação do filtro de partículas é
indicado pelo acendimento temporário deste
avisador, acompanhado por uma mensagem
no visor do quadro de bordo. Desde que as condições de circulação
o permitam, regenere o filtro circulando
a uma velocidade mínima de 40 km/h
durante cerca de 20 minutos (com o
motor 1,6 HDi: a velocidade mínima é
de 60 km/h).
Se o avisador permanecer aceso, trata-
se de uma falta de aditivo; consulte o
parágrafo "Nível de aditivo de gasóleo".

Num veículo novo, as primeiras
operações de regeneração do filtro de
partículas podem ser acompanhadas
por odores a "queimado" que são
per feitamente normais.
Após um funcionamento prolongado
do veículo a uma velocidade muito
baixa ou em ralenti, é possível verificar,
excepcionalmente, emissões de
vapor de água no escape, aquando
de acelerações. Estas não têm
consequências para o comportamento
do veículo nem para o ambiente.

224
Ver if ic aç ões

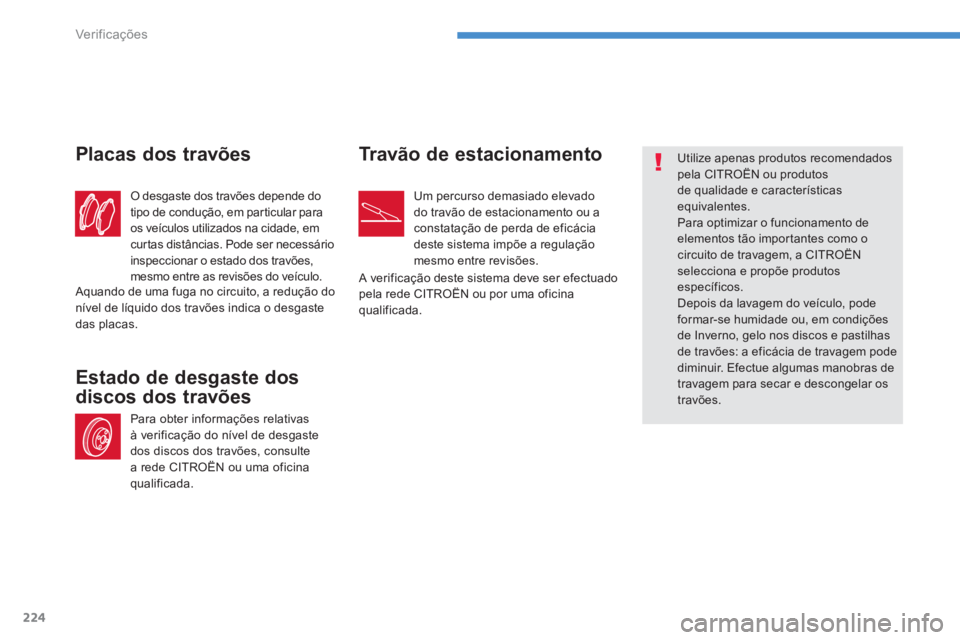

O desgaste dos travões depende do
tipo de condução, em particular para
os veículos utilizados na cidade, em
curtas distâncias. Pode ser necessário
inspeccionar o estado dos travões,
mesmo entre as revisões do veículo.















Placas dos travões

Para obter informações relativas
à verificação do nível de desgaste
dos discos dos travões, consulte
a rede CITROËN ou uma oficina
qualificada.


Estado de desgaste dos
discos dos travões




















Tr a v ã o d e e s t a c i o n a m e n t o


Um percurso demasiado elevado
do travão de estacionamento ou a
constatação de perda de eficácia
deste sistema impõe a regulação
mesmo entre revisões.















Utilize apenas produtos recomendados
pela CITROËN ou produtos
de qualidade e características
equivalentes.
Para optimizar o funcionamento de
elementos tão importantes como o
circuito de travagem, a CITROËN
selecciona e propõe produtos
específicos.
Depois da lavagem do veículo, pode
formar-se humidade ou, em condições
de Inverno, gelo nos discos e pastilhas
de travões: a eficácia de travagem pode
diminuir. Efectue algumas manobras de
travagem para secar e descongelar os
travões.
A verificação deste sistema deve ser efectuado
pela rede CITROËN ou por uma oficina
qualificada.
Aquando de uma fuga no circuito, a redução do
nível de líquido dos travões indica o desgaste
das placas.

9
225
Características técnicas

*
A potência máxima corresponde ao valor homologado no banco do motor, em conformidade com as condições definidas pela regulamentação
europeia (Diretiva 1999/99/CE).















Motorizações e caixas de velocidades


.../S
: modelo equipado com a função Stop & Start (AS&G).
MOTORES A GASOLINA


1,6 L 115



2,0 L 150



Tipos variantes versões:
BU...


NKZ7


NKZ7/S
NKZ0


NKZ0/S



AFYR

AFZ7



AFYV
AFZM



AFYT
AFZH



AFYW
AFZP



Modo de transmissão


2WD



2WD



4WD



2WD



4WD


Cilindrada (cm
3
)
1 590
1 998
Diâmetro x curso (mm)
75x90
86x86
Pot. máx * : norma CE (kW)
86
113
Regime de pot. máx. (rpm)
6 000
6 000
Binário máx.: norma CE (Nm)
15 4
19 9
Regime de binário máx. (rpm)
4 000
4 200
Combustível sem chumbo
Sem chumbo
Sem chumbo
Catalisador
Sim
Sim

CAIXAS DE VELOCIDADES

Manual
(5 velocidades)
Manual
(5 velocidades)
CVT
(6 velocidades)

CAPACIDADE DE ÓLEO (em litros)











Motor (com troca de cartucho)
4,2
4,3

226
Características técnicas















Pesos e cargas rebocáveis gasolina (kg)


Os valores de pesos rebocáveis homologados
diferem segundo as zonas de comercialização
(ver os quadros das páginas que se seguem).
Os valores exactos são indicados no DUA do
seu veículo bem como na chapa do construtor.
Esses valores são igualmente mencionados na
documentação comercial.
Para mais precisões, consultar a rede
CITROËN ou uma oficina qualificada.
O peso em ordem de marcha é igual à tara +
condutor (75 kg).
Os valores de MTR A e de cargas rebocáveis
indicados são válidos para uma altitude
máxima de 1000 metros; a carga rebocável
mencionada deve ser reduzida em 10 % por
incrementos de 1000 metros suplementares.
No caso de um veículo tractor, é proibido
ultrapassar a velocidade de 100 km/h (respeitar
a legislação em vigor no país em utilização).
Temperaturas exteriores elevadas podem
originar o baixo desempenho do veículo para
proteger o motor; quando a temperatura
exterior for superior a 37 °C, deve limitar o
peso rebocado.

O peso de reboque com travões pode
ser aumentado, de acordo com o limite
de MTR A, desde que se reduza o
MTAC do veículo tractor. Atenção, o
reboque com o veículo tractor pouco
carregado pode diminuir a sua
aderência à estrada.

9
227
Características técnicas

MOTORES A GASOLINA


1,6 L 115



Caixas de velocidades


Manual (5 velocidades)



Tipos variantes versões:
BU...

NKZO
NKZ0

/S



Modo de transmissão



2WD




- Ta r a

1 310


- Peso em ordem de marcha
1 385


- Peso máximo tecnicamente admissível em
carga (MTAC)
1 870


- Peso máximo tecnicamente admissível em
carga (MTAC) em situação de reboque
1 925


- Peso total de circulação autorizado (MTR A)
em inclinação 12%
3 025


- Reboque com travão (no limite de MTR A)
em inclinação 10% ou 12%
1 100


- Reboque sem travão

685


- Peso recomendado no ponto de engate
55














Para as zonas: Europa, Turquia, DOM-TOM

228
Características técnicas













Para: Rússia, Ucrânia, Marrocos, Argentina, Chile, DOM-TOM (motor de 2,0 L 150).


MOTORES A GASOLINA


1,6 L 115



2,0 L 150



Caixas de velocidades


Manual
(5 velocidades)



Manual
(5 velocidades)



CVT (6 velocidades)



Tipos variantes versões:
BU...


NKZ7



AFZ7



AFZM



AFZH



AFZP



Modo de transmissão


2WD



2WD



4WD



2WD



4WD




- Ta r a
1 315
1 355
1 420
1 385
1 450


- Peso em ordem de marcha
1 390
1 430
1 495
1 460
1 525


- Peso máximo tecnicamente admissível em
carga (MTAC)
1 870
1 970
1 970
1 970
1 970


- Peso máximo tecnicamente admissível em
carga (MTAC) em situação de reboque
1 925
2 035
2 035
2 035
2 035


- Peso total de circulação autorizado (MTR A)
em inclinação 12%
3 025
3 335
3 335
3 335
3 335


- Reboque com travão (no limite de MTR A)
em inclinação 10% ou 12%
1 100
1 300
1 300
1 300
1 300


- Reboque sem travão
685
715
74 5
725
750


- Peso recomendado no ponto de engate
55
65
65
65
65
