Page 201 of 368
199
7
Informações práticas

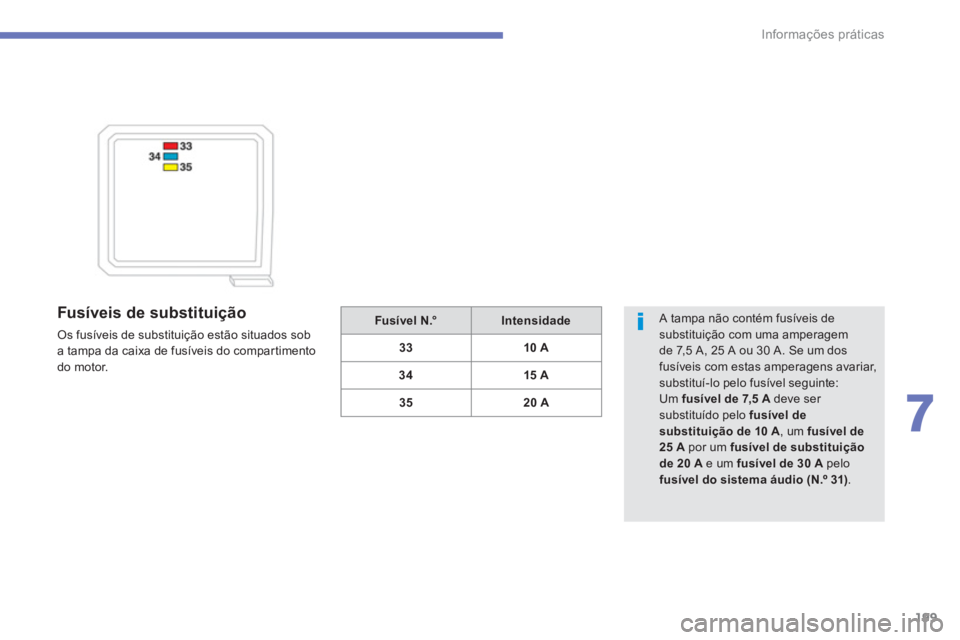

Fusíveis de substituição
Os fusíveis de substituição estão situados sob
a tampa da caixa de fusíveis do compartimento
do motor. A tampa não contém fusíveis de
substituição com uma amperagem
de 7,5 A, 25 A ou 30 A. Se um dos
fusíveis com estas amperagens avariar,
substituí-lo pelo fusível seguinte:
Um fusível de 7,5 A
deve ser
substituído pelo fusível de
substituição de 10 A
, um fusível de
25 A
por um fusível de substituição
de 20 A
e um fusível de 30 A
pelo
fusível do sistema áudio (N.º 31)
.
Fusível N.°
Intensidade
33
10 A
34
15 A
35
20 A
Page 202 of 368
200
Informações práticas

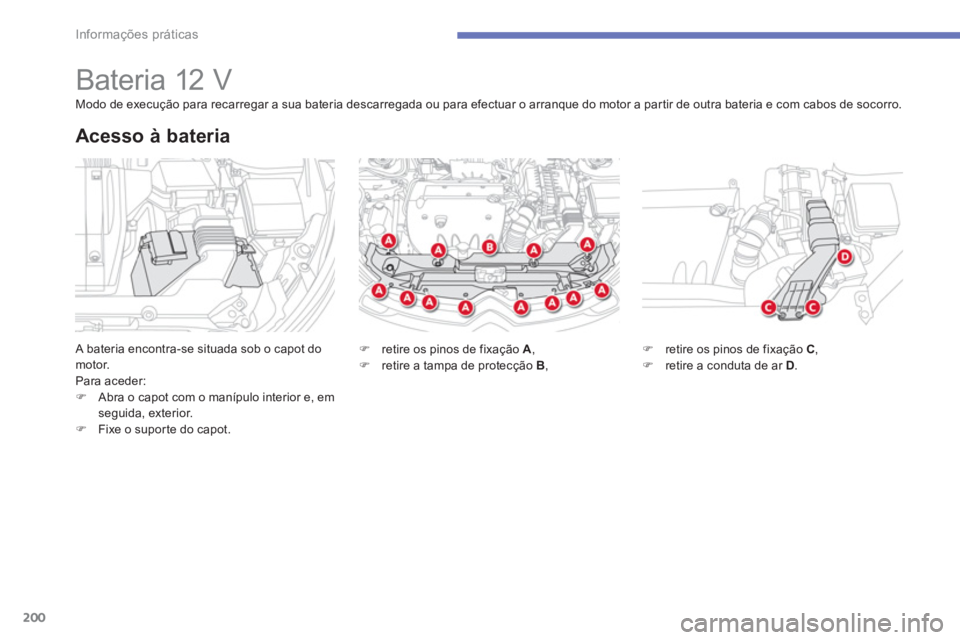

Bateria 12 V
A bateria encontra-se situada sob o capot do
motor.
Para aceder:
)
Abra o capot com o manípulo interior e, em
seguida, exterior.
)
Fixe o suporte do capot.
Acesso à bateria
Modo de execução para recarregar a sua bateria descarregada ou para efectuar o arranque do motor a partir de outra bateria e com cabos de socorro.
)
retire os pinos de fixação A
,
)
retire a tampa de protecção B
,
)
retire os pinos de fixação C
,
)
retire a conduta de ar D
.
Page 203 of 368
201
7
Informações práticas
Verifique o nível do electrólito e abasteça se for
necessário (ver " Verificações dos níveis").

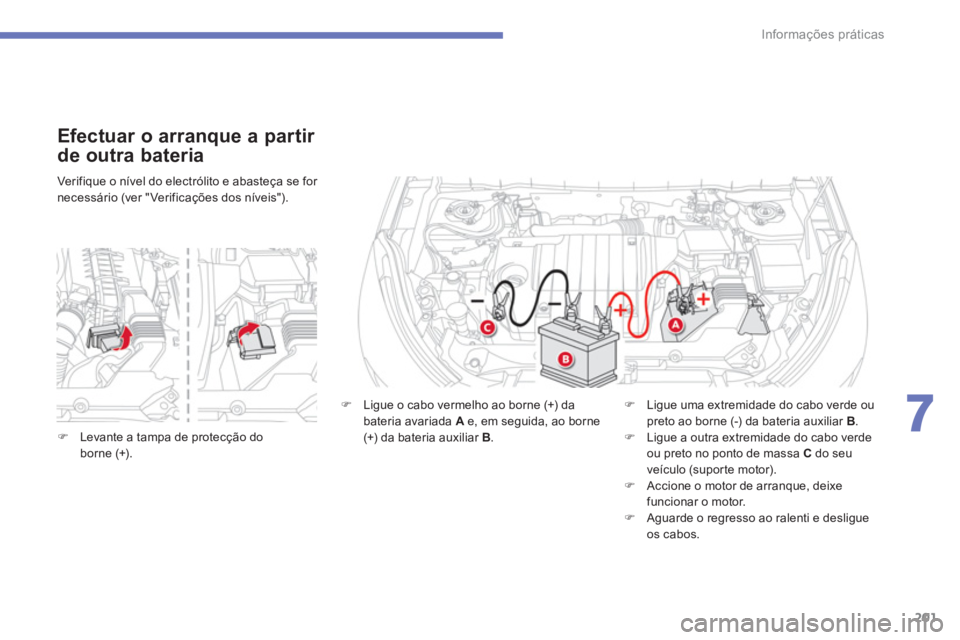

Efectuar o arranque a partir
de outra bateria
)
Ligue o cabo vermelho ao borne (+) da
bateria avariada A
e, em seguida, ao borne
(+) da bateria auxiliar B
.
)
Ligue uma extremidade do cabo verde ou
preto ao borne (-) da bateria auxiliar B
.
)
Ligue a outra extremidade do cabo verde
ou preto no ponto de massa C
do seu
veículo (suporte motor).
)
Accione o motor de arranque, deixe
funcionar o motor.
)
Aguarde o regresso ao ralenti e desligue
os cabos.
)
Levante a tampa de protecção do
borne (+).
Page 204 of 368
202
Informações práticas

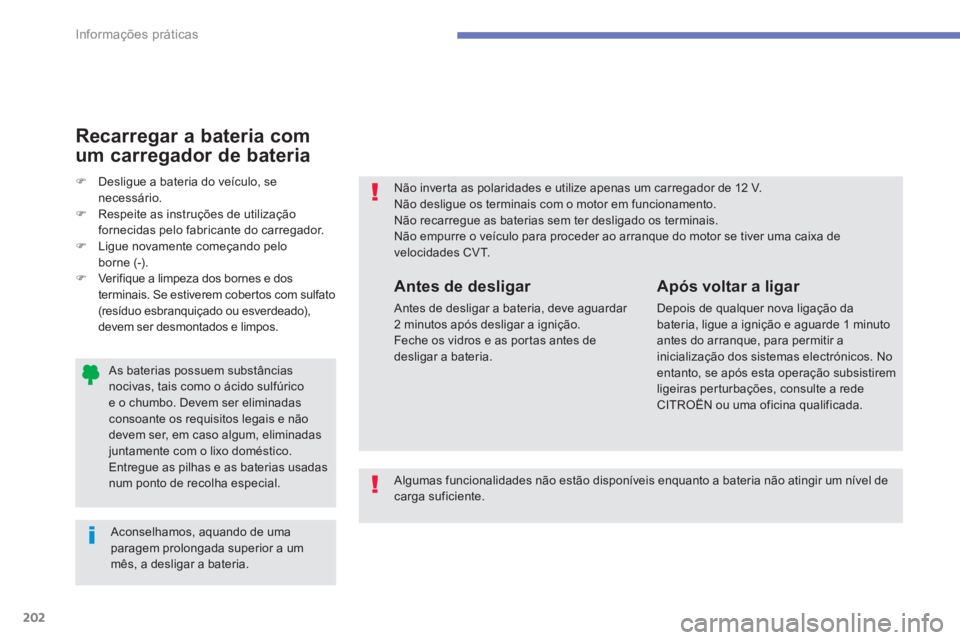

As baterias possuem substâncias
nocivas, tais como o ácido sulfúrico
e o chumbo. Devem ser eliminadas
consoante os requisitos legais e não
devem ser, em caso algum, eliminadas
juntamente com o lixo doméstico.
Entregue as pilhas e as baterias usadas
num ponto de recolha especial.
Não inverta as polaridades e utilize apenas um carregador de 12 V.
Não desligue os terminais com o motor em funcionamento.
Não recarregue as baterias sem ter desligado os terminais.
Não empurre o veículo para proceder ao arranque do motor se tiver uma caixa de
velocidades CVT.
Aconselhamos, aquando de uma
paragem prolongada superior a um
mês, a desligar a bateria.
Antes de desligar
Antes de desligar a bateria, deve aguardar
2 minutos após desligar a ignição.
Feche os vidros e as portas antes de
desligar a bateria.
Após voltar a ligar
Depois de qualquer nova ligação da
bateria, ligue a ignição e aguarde 1 minuto
antes do arranque, para permitir a
inicialização dos sistemas electrónicos. No
entanto, se após esta operação subsistirem
ligeiras perturbações, consulte a rede
CITROËN ou uma oficina qualificada.
)
Desligue a bateria do veículo, se
necessário.
)
Respeite as instruções de utilização
fornecidas pelo fabricante do carregador.
)
Ligue novamente começando pelo
borne (-).
)
Verifique a limpeza dos bornes e dos
terminais. Se estiverem cobertos com sulfato
(resíduo esbranquiçado ou esverdeado),
devem ser desmontados e limpos.
Recarregar a bateria com
um carregador de bateria
Algumas funcionalidades não estão disponíveis enquanto a bateria não atingir um nível de
carga suficiente.
Page 205 of 368
203
7
Informações práticas

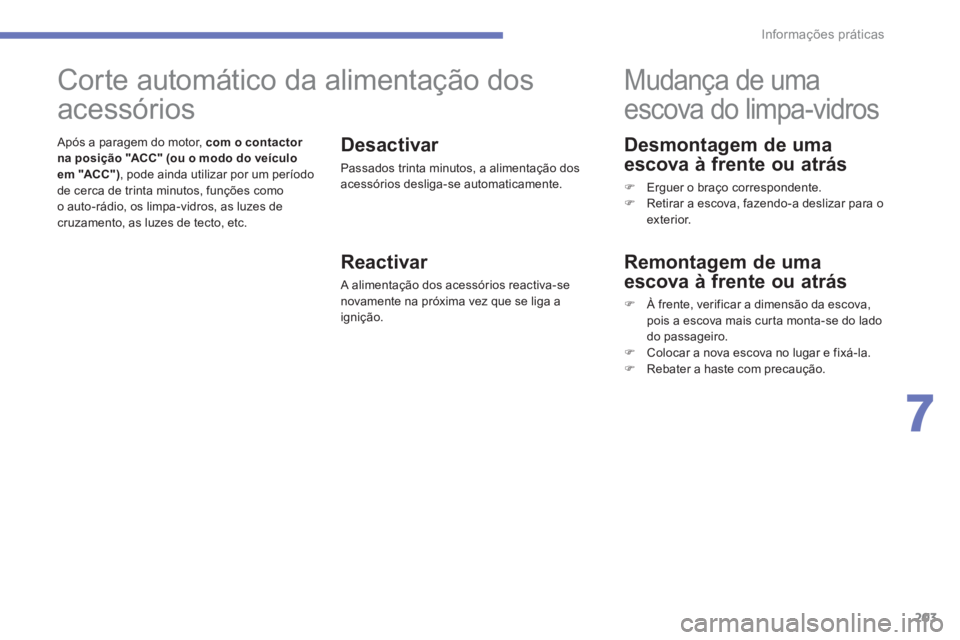

Desmontagem de uma
escova à frente ou atrás
)
Erguer o braço correspondente.
)
Retirar a escova, fazendo-a deslizar para o
exterior.
Mudança de uma
escova do limpa-vidros
Remontagem de uma
escova à frente ou atrás
)
À frente, verificar a dimensão da escova,
pois a escova mais curta monta-se do lado
do passageiro.
)
Colocar a nova escova no lugar e fixá-la.
)
Rebater a haste com precaução.
Corte automático da alimentação dos
acessórios
Após a paragem do motor, com o contactor
na posição "ACC" (ou o modo do veículo
em "ACC")
, pode ainda utilizar por um período
de cerca de trinta minutos, funções como
o auto-rádio, os limpa-vidros, as luzes de
cruzamento, as luzes de tecto, etc.
Desactivar
Passados trinta minutos, a alimentação dos
acessórios desliga-se automaticamente.
Reactivar
A alimentação dos acessórios reactiva-se
novamente na próxima vez que se liga a
ignição.
Page 206 of 368
204
Informações práticas

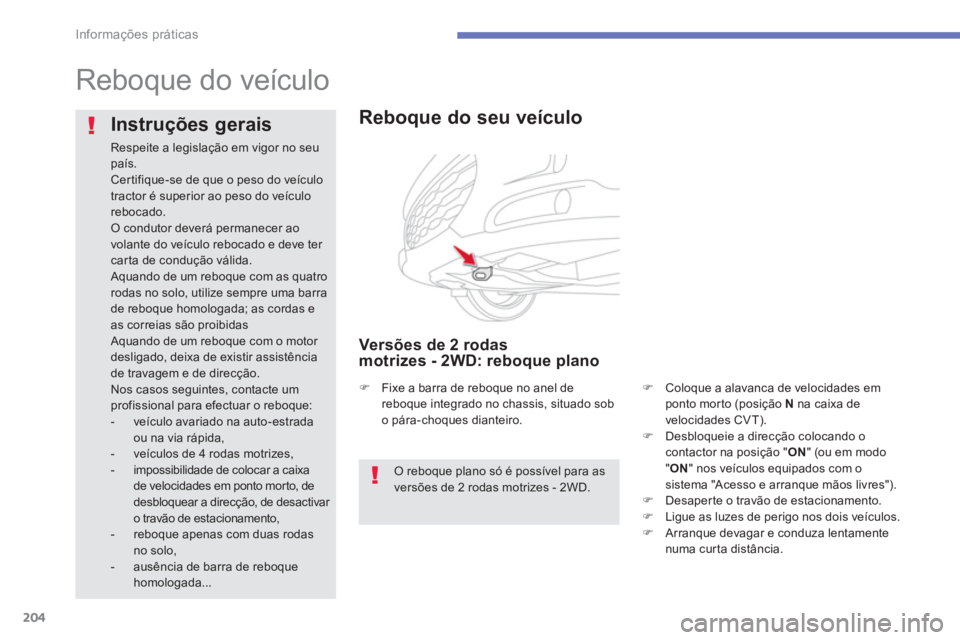

Reboque do veículo
Reboque do seu veículo
Versões de 2 rodas
motrizes - 2WD: reboque plano
)
Coloque a alavanca de velocidades em
ponto morto (posição N
na caixa de
velocidades CVT).
)
Desbloqueie a direcção colocando o
contactor na posição " ON
" (ou em modo
" ON
" nos veículos equipados com o
sistema "Acesso e arranque mãos livres").
)
Desaperte o travão de estacionamento.
)
Ligue as luzes de perigo nos dois veículos.
)
Arranque devagar e conduza lentamente
numa curta distância.
Instruções gerais
Respeite a legislação em vigor no seu
país.
Certifique-se de que o peso do veículo
tractor é superior ao peso do veículo
rebocado.
O condutor deverá permanecer ao
volante do veículo rebocado e deve ter
carta de condução válida.
Aquando de um reboque com as quatro
rodas no solo, utilize sempre uma barra
de reboque homologada; as cordas e
as correias são proibidas
Aquando de um reboque com o motor
desligado, deixa de existir assistência
de travagem e de direcção.
Nos casos seguintes, contacte um
profissional para efectuar o reboque:
- veículo avariado na auto-estrada
ou na via rápida,
- veículos de 4 rodas motrizes,
- impossibilidade de colocar a caixa
de velocidades em ponto morto, de
desbloquear a direcção, de desactivar
o travão de estacionamento,
- reboque apenas com duas rodas
no solo,
- ausência de barra de reboque
homologada...
O reboque plano só é possível para as
versões de 2 rodas motrizes - 2WD.
)
Fixe a barra de reboque no anel de
reboque integrado no chassis, situado sob
o pára-choques dianteiro.
Page 207 of 368
205
7
Informações práticas

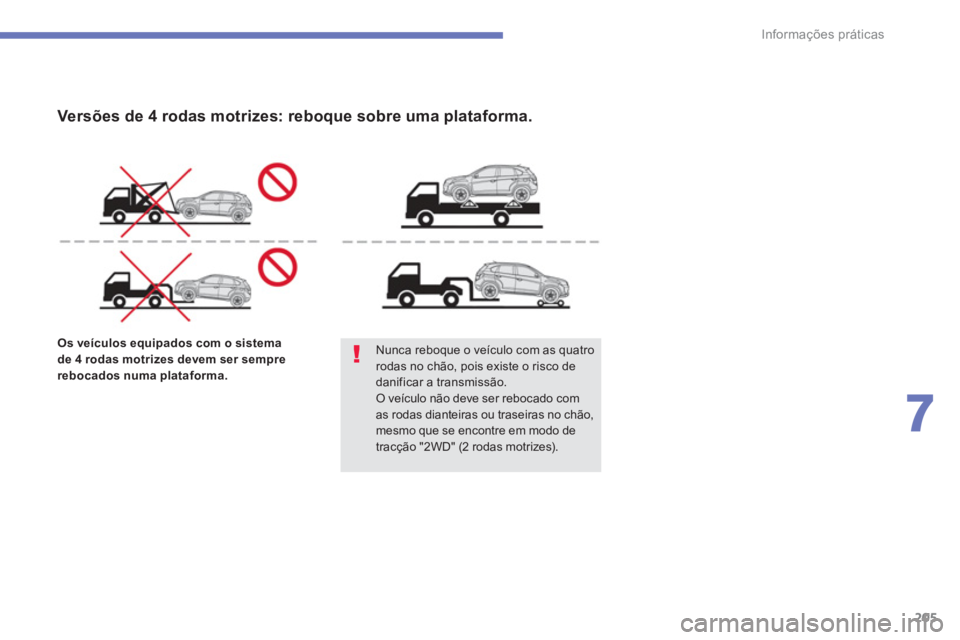

Os veículos equipados
com o sistema
de 4 rodas motrizes devem ser sempre
rebocados numa plataforma.
Nunca reboque o veículo com as quatro
rodas no chão, pois existe o risco de
danificar a transmissão.
O veículo não deve ser rebocado com
as rodas dianteiras ou traseiras no chão,
mesmo que se encontre em modo de
tracção "2WD" (2 rodas motrizes).
Versões de 4 rodas motrizes: reboque sobre uma plataforma.
Page 208 of 368
206
Informações práticas
Reboque de outro
veículo
)
No pára-choques traseiro, retire a tampa
puxando a parte de baixo com a manivela
do macaco 1
.
)
Aperte o anel de reboque 2 até ao limite
com a chave de rodas 3
.
)
Instale a barra de reboque.
)
Acenda o sinal de emergência no dois
veículos.
)
Arranque devagar e conduza lentamente
numa curta distância.
Acesso à ferramenta
O anel de reboque e a ferramenta estão
instalados sob o pido da mala.
Para ter acesso:
)
Abra a mala.
)
Levante o piso e retire-o.
)
Retire o anel de reboque e as ferramentas
necessárias.
Lista de ferramenta
1.
Manivela associada ao macaco.
2.
Anel de reboque.
3.
Chave de rodas.
Page 209 of 368
207
7
Informações práticas

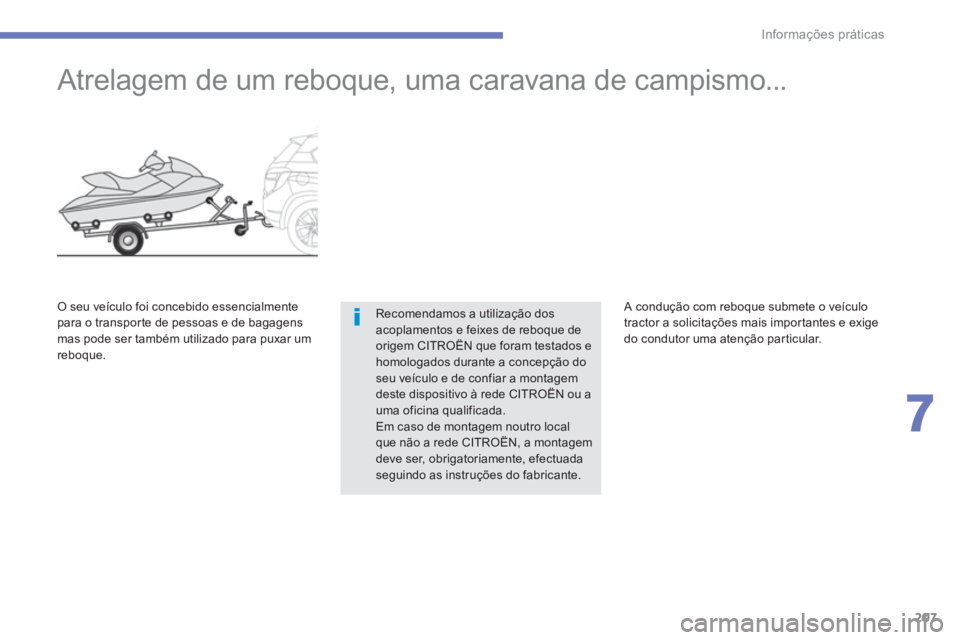

Atrelagem de um reboque, uma caravana de campismo...
Recomendamos a utilização dos
acoplamentos e feixes de reboque de
origem CITROËN que foram testados e
homologados durante a concepção do
seu veículo e de confiar a montagem
deste dispositivo à rede CITROËN ou a
uma oficina qualificada.
Em caso de montagem noutro local
que não a rede CITROËN, a montagem
deve ser, obrigatoriamente, efectuada
seguindo as instruções do fabricante.
O seu veículo foi concebido essencialmente
para o transporte de pessoas e de bagagens
mas pode ser também utilizado para puxar um
reboque. A condução com reboque submete o veículo
tractor a solicitações mais importantes e exige
do condutor uma atenção particular.

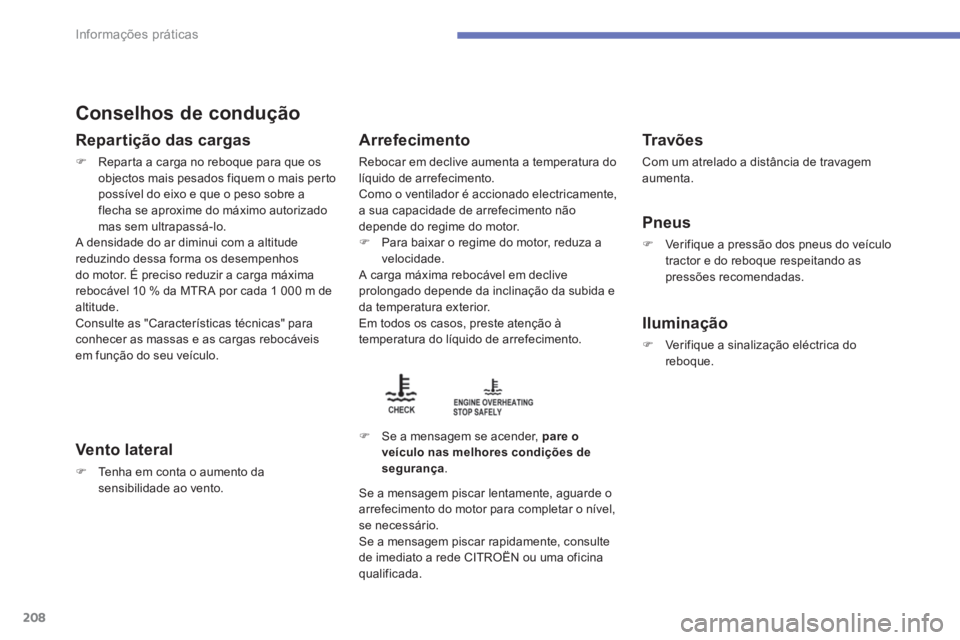

Page 210 of 368
208Informações práticas
Conselhos de condução
Repartição das cargas
)
Reparta a carga no reboque para que os
objectos mais pesados fiquem o mais perto
possível do eixo e que o peso sobre a
flecha se aproxime do máximo autorizado
mas sem ultrapassá-lo.
A densidade do ar diminui com a altitude
reduzindo dessa forma os desempenhos
do motor. É preciso reduzir a carga máxima
rebocável 10 % da MTR A por cada 1 000 m de
altitude.
Consulte as "Características técnicas" para
conhecer as massas e as cargas rebocáveis
em função do seu veículo.
Vento lateral
)
Tenha em conta o aumento da
sensibilidade ao vento.
Arrefecimento
Rebocar em declive aumenta a temperatura do
líquido de arrefecimento.
Como o ventilador é accionado electricamente,
a sua capacidade de arrefecimento não
depende do regime do motor.
)
Para baixar o regime do motor, reduza a
velocidade.
A carga máxima rebocável em declive
prolongado depende da inclinação da subida e
da temperatura exterior.
Em todos os casos, preste atenção à
temperatura do líquido de arrefecimento.
)
Se a mensagem se acender, pare
o
veículo nas melhores condições de
segurança
.
Tr a v õ e s
Com um atrelado a distância de travagem
aumenta.
Pneus
)
Verifique a pressão dos pneus do veículo
tractor e do reboque respeitando as
pressões recomendadas.
Iluminação
)
Verifique a sinalização eléctrica do
reboque.
Se a mensagem piscar lentamente, aguarde o
arrefecimento do motor para completar o nível,
se necessário.
Se a mensagem piscar rapidamente, consulte
de imediato a rede CITROËN ou uma oficina
qualificada.
