Page 191 of 368
189
7
Informações práticas
Deve efectuar as seguintes operações para ter
acesso às tampas de protecção das lâmpadas:
)
Retire os pernos de fixação A
.
)
Retire a tampa de protecção B
.
Acesso às lâmpadas
Substituição das luzes de
mudança de direcção (1)
)
Rode o suporte da lâmpada um quarto de
volta para a esquerda e retire-o.
)
Retire a lâmpada e substitua-a. Um funcionamento intermitente
muito rápido do avisador das luzes
de mudança de direcção (direita ou
esquerda) indica a avaria de uma das
lâmpadas do lado correspondente. Para montar novamente, efectue as
operações pela ordem inversa.
As lâmpadas de cor âmbar, tais como
as luzes de mudança de direcção,
devem ser substituídas por lâmpadas
de características e cor idênticas.

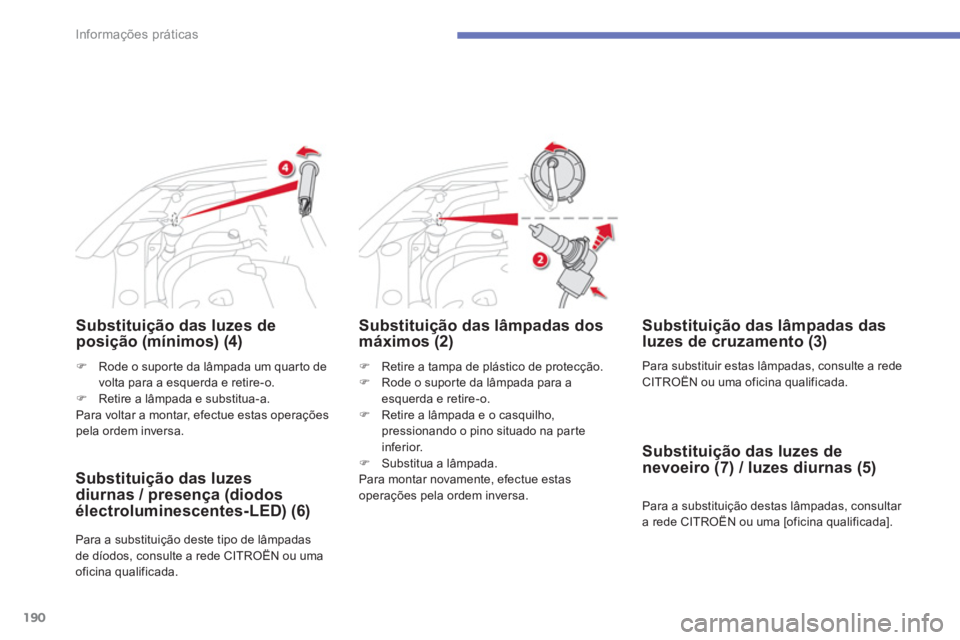

Page 192 of 368
190
Informações práticas
Substituição das luzes de
posição (mínimos) (4)
)
Retire a tampa de plástico de protecção.
)
Rode o suporte da lâmpada para a
esquerda e retire-o.
)
Retire a lâmpada e o casquilho,
pressionando o pino situado na parte
inferior.
)
Substitua a lâmpada.
Para montar novamente, efectue estas
operações pela ordem inversa.
Substituição das lâmpadas dos
máximos (2)
)
Rode o suporte da lâmpada um quarto de
volta para a esquerda e retire-o.
)
Retire a lâmpada e substitua-a.
Para voltar a montar, efectue estas operações
pela ordem inversa.
Substituição das luzes
diurnas / presença (diodos
électroluminescentes-LED) (6)
Para a substituição deste tipo de lâmpadas
de díodos, consulte a rede CITROËN ou uma
oficina qualificada.
Substituição das lâmpadas das
luzes de cruzamento (3)
Para substituir estas lâmpadas, consulte a rede
CITROËN ou uma oficina qualificada.
Para a substituição destas lâmpadas, consultar
a rede CITROËN ou uma [oficina qualificada].
Substituição das luzes de
nevoeiro (7) / luzes diurnas (5)

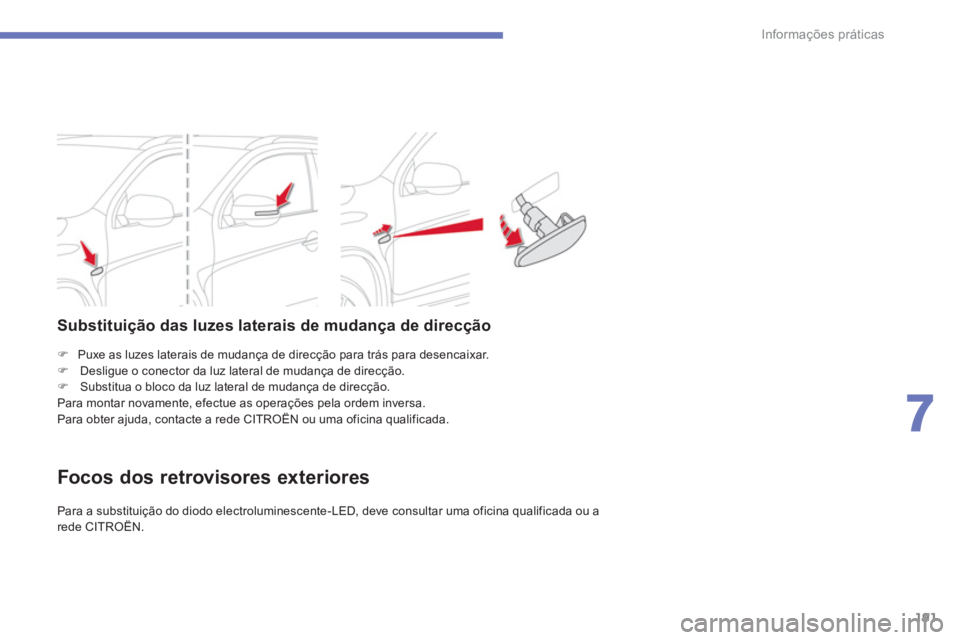

Page 193 of 368
191
7
Informações práticas
)
Puxe as luzes laterais de mudança de direcção para trás para desencaixar.
)
Desligue o conector da luz lateral de mudança de direcção.
)
Substitua o bloco da luz lateral de mudança de direcção.
Para montar novamente, efectue as operações pela ordem inversa.
Para obter ajuda, contacte a rede CITROËN ou uma oficina qualificada.
Substituição das luzes laterais de mudança de direcção
Focos dos retrovisores exteriores
Para a substituição do diodo electroluminescente-LED, deve consultar uma oficina qualificada ou a
rede CITROËN.

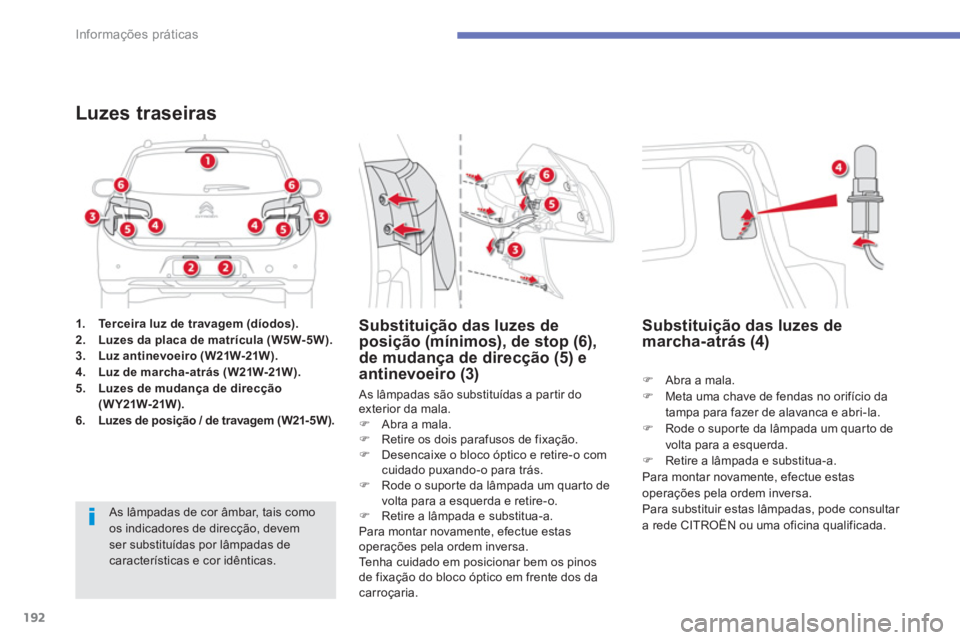

Page 194 of 368
192
Informações práticas
1.
Terceira luz de travagem (díodos).
2.
Luzes da placa de matrícula (W5W- 5W).
3.
Luz antinevoeiro (W21W-21W).
4.
Luz de marcha-atrás (W21W-21W).
5.
Luzes de mudança de direcção
( W Y21W-21W ).
6.
Luzes de posição / de travagem (W21- 5W).
Luzes traseiras
As lâmpadas são substituídas a partir do
exterior da mala.
)
Abra a mala.
)
Retire os dois parafusos de fixação.
)
Desencaixe o bloco óptico e retire-o com
cuidado puxando-o para trás.
)
Rode o suporte da lâmpada um quarto de
volta para a esquerda e retire-o.
)
Retire a lâmpada e substitua-a.
Para montar novamente, efectue estas
operações pela ordem inversa.
Tenha cuidado em posicionar bem os pinos
de fixação do bloco óptico em frente dos da
carroçaria.
Substituição das luzes de
posição (mínimos), de stop (6),
de mudança de direcção (5) e
antinevoeiro (3)
)
Abra a mala.
)
Meta uma chave de fendas no orifício da
tampa para fazer de alavanca e abri-la.
)
Rode o suporte da lâmpada um quarto de
volta para a esquerda.
)
Retire a lâmpada e substitua-a.
Para montar novamente, efectue estas
operações pela ordem inversa.
Para substituir estas lâmpadas, pode consultar
a rede CITROËN ou uma oficina qualificada.
Substituição das luzes de
marcha-atrás (4)
As lâmpadas de cor âmbar, tais como
os indicadores de direcção, devem
ser substituídas por lâmpadas de
características e cor idênticas.
Page 195 of 368
193
7
Informações práticas
Substituição das luzes da chapa
de matrícula (2)
)
Empurre o transparente para a esquerda e
retire-o.
)
Rode o suporte da lâmpada um quarto de
volta para a esquerda e retire-o.
)
Retire a lâmpada e substitua-a.
Para a remontagem, efectue estas operações
na ordem inversa e pressione a parte
transparente para a encaixar.
Terceira luz de travagem (díodos
electroluminescentes-LED) (1)
Para substituir este tipo de luz, consulte a rede
CITROËN ou uma oficina qualificada.

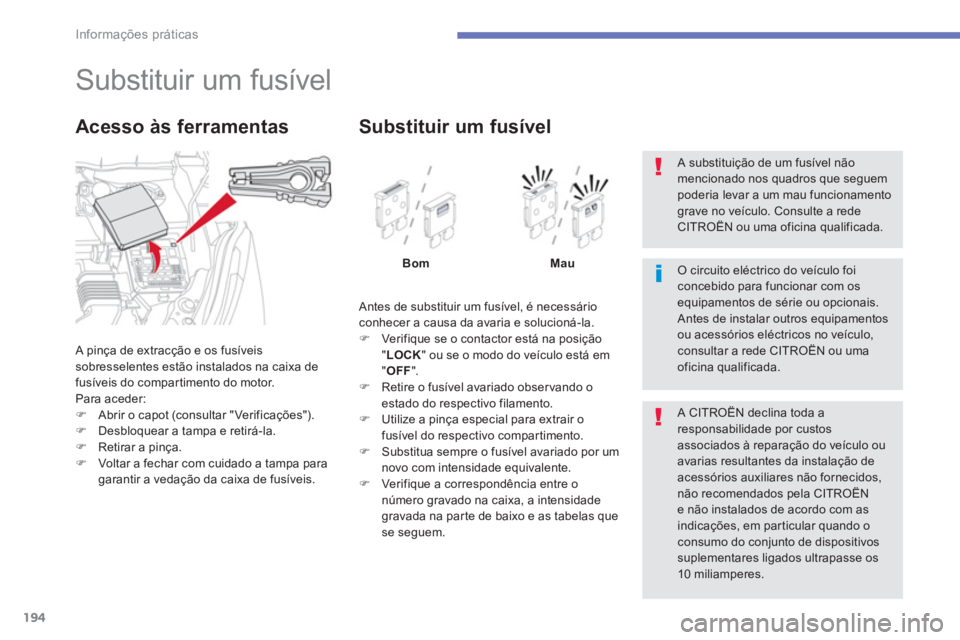

Page 196 of 368
194
Informações práticas
Substituir um fusível
A pinça de extracção e os fusíveis
sobresselentes estão instalados na caixa de
fusíveis do compartimento do motor.
Para aceder:
)
Abrir o capot (consultar " Verificações").
)
Desbloquear a tampa e retirá-la.
)
Retirar a pinça.
)
Voltar a fechar com cuidado a tampa para
garantir a vedação da caixa de fusíveis.
Acesso às ferramentas
Antes de substituir um fusível, é necessário
conhecer a causa da avaria e solucioná-la.
)
Verifique se o contactor está na posição
" LOCK
" ou se o modo do veículo está em
" OFF
".
)
Retire o fusível avariado obser vando o
estado do respectivo filamento.
)
Utilize a pinça especial para extrair o
fusível do respectivo compartimento.
)
Substitua sempre o fusível avariado por um
novo com intensidade equivalente.
)
Verifique a correspondência entre o
número gravado na caixa, a intensidade
gravada na parte de baixo e as tabelas que
se seguem.
Substituir um fusível
Bom Mau
A CITROËN declina toda a
responsabilidade por custos
associados à reparação do veículo ou
avarias resultantes da instalação de
acessórios auxiliares não fornecidos,
não recomendados pela CITROËN
e não instalados de acordo com as
indicações, em particular quando o
consumo do conjunto de dispositivos
suplementares ligados ultrapasse os
10 miliamperes.
O circuito eléctrico do veículo foi
concebido para funcionar com os
equipamentos de série ou opcionais.
Antes de instalar outros equipamentos
ou acessórios eléctricos no veículo,
consultar a rede CITROËN ou uma
oficina qualificada.
A substituição de um fusível não
mencionado nos quadros que seguem
poderia levar a um mau funcionamento
grave no veículo. Consulte a rede
CITROËN ou uma oficina qualificada.
Page 197 of 368
195
7
Informações práticas
Fusíveis no painel de bordo
A caixa de fusíveis encontra-se na parte
inferior do painel de bordo (lado esquerdo).
Acesso aos fusíveis
)
Desbloqueie a tampa e retire-a
completamente puxando-a para si.
Fusível N.°
Intensidade
Funções
1*
30 A
Ventilador do habitáculo.
2
15 A
Luzes de travagem, terceira luz de travagem.
3
10 A
Luzes traseiras de nevoeiro.
4
30 A
Limpa-vidros dianteiro e lava-vidros.
6
20 A
Fecho centralizado, retrovisores exteriores eléctricos.
7
15 A
Auto-rádio, telemática, caixa USB, kit mãos-livres.
8
7,5 A
Chave com telecomando, calculador do ar condicionado,
quadro de bordo, elevador dos vidros eléctricos, sensores
de chuva e de luminosidade, alarme, barra de comandos,
comandos sob o volante.
9
15 A
Iluminação do habitáculo e do quadro de bordo.
10
15 A
Luzes de emergência.
11
15 A
Limpa-vidros traseiro.
12
7,5 A
Quadro de bordo, ecrã multifunções, ajuda ao estacionamento,
bancos aquecidos, descongelamento do virdo traseiro, tampa
de ocultação eléctrica, regulação automática das luzes.
13
15 A
Isqueiro, tomada de acessórios.
15
20 A
Tampa de ocultação eléctrica.
16
10 A
Retrovisores exteriores e auto-rádio.

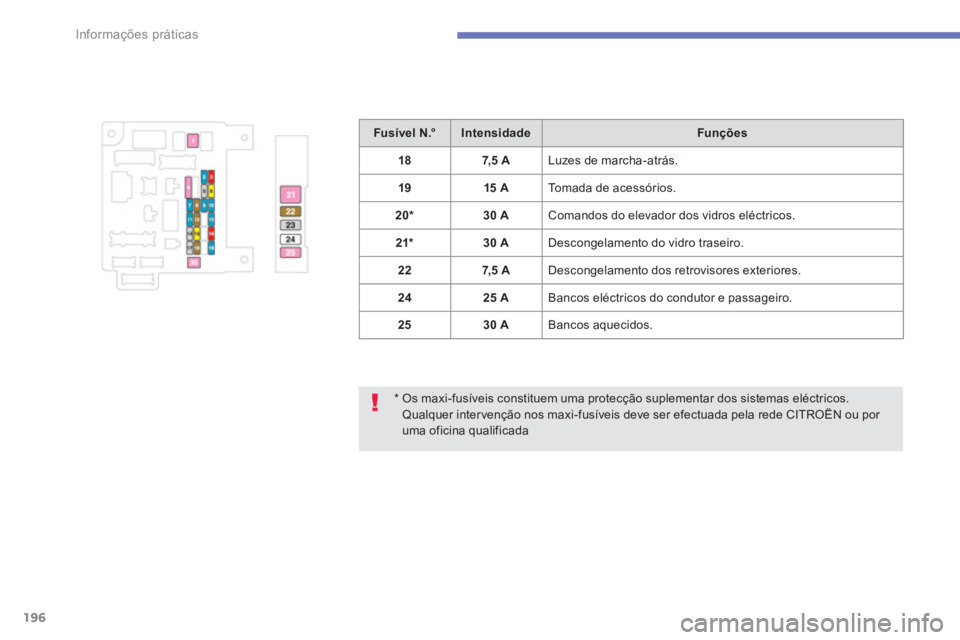

Page 198 of 368
196
Informações práticas
* Os maxi-fusíveis constituem uma protecção suplementar dos sistemas eléctricos.
Qualquer inter venção nos maxi-fusíveis deve ser efectuada pela rede CITROËN ou por
uma oficina qualificada
Fusível N.°
Intensidade
Funções
18
7,5 A
Luzes de marcha-atrás.
19
15 A
Tomada de acessórios.
20*
30 A
Comandos do elevador dos vidros eléctricos.
21*
30 A
Descongelamento do vidro traseiro.
22
7,5 A
Descongelamento dos retrovisores exteriores.
24
25 A
Bancos eléctricos do condutor e passageiro.
25
30 A
Bancos aquecidos.
Page 199 of 368
197
7
Informações práticas
Fusíveis no compar timento
do motor
Acesso aos fusíveis
)
Desbloquear a tampa e retirá-la
completamente.
Fusível N.°
Intensidade
Funções
1
15 A
Faróis de nevoeiro à frente.
4
10 A
Avisador sonoro.
5
7,5 A
Alternador.
6
20 A
Lava-faróis.
7
10 A
Ar condicionado.
9
20 A
Alarme.
10
15 A
Descongelamento do limpa-vidros.
11
- Não utilizado.
12
-
Não utilizado. A caixa de fusíveis encontra-se no
compartimento do motor (lado esquerdo).

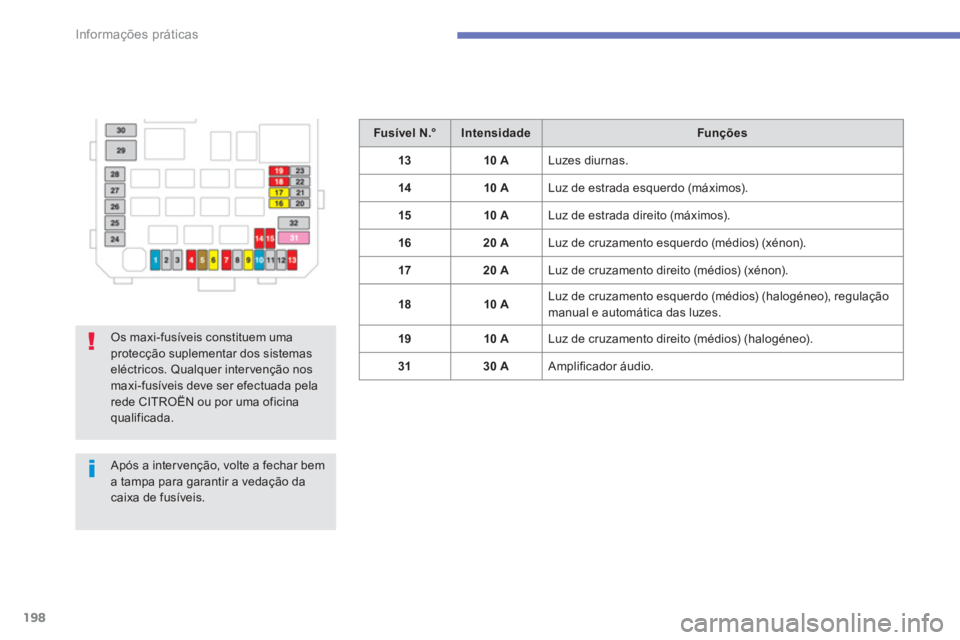

Page 200 of 368
198
Informações práticas
Fusível N.°
Intensidade
Funções
13
10 A
Luzes diurnas.
14
10 A
Luz de estrada esquerdo (máximos).
15
10 A
Luz de estrada direito (máximos).
16
20 A
Luz de cruzamento esquerdo (médios) (xénon).
17
20 A
Luz de cruzamento direito (médios) (xénon).
18
10 A
Luz de cruzamento esquerdo (médios) (halogéneo), regulação
manual e automática das luzes.
19
10 A
Luz de cruzamento direito (médios) (halogéneo).
31
30 A
Amplificador áudio. Os maxi-fusíveis constituem uma
protecção suplementar dos sistemas
eléctricos. Qualquer inter venção nos
maxi-fusíveis deve ser efectuada pela
rede CITROËN ou por uma oficina
qualificada.
Após a inter venção, volte a fechar bem
a tampa para garantir a vedação da
caixa de fusíveis.
