CITROEN C4 AIRCROSS 2014 Manuales de Empleo (in Spanish)

219
8
Revisiones






Revisión de los niveles


Tenga cuidado al intervenir en el compartimento motor, ya que determinadas zonas del motor pueden estar extremadamente calientes (riesgo
de quemaduras) y el motoventilador podría ponerse en marcha en cualquier momento (incluso con el contacto cortado).


















Nivel de aceite


La verificación de este nivel se
realiza con la varilla de nivel manual,
situada bajo el capó motor. Para
localizarla, consulte la descripción de
su compartrimento motor.
Cambio de aceite del motor

Consulte la guía de mantenimiento y de
garantías para conocer la frecuencia con la
que se debe realizar esta operación.
Con el fin de mantener la fiabilidad de los
motores y los dispositivos anticontaminación,
está prohibido utilizar aditivos en el aceite
motor.


Características del aceite

El aceite debe corresponder a la motorización
del vehículo y ser conforme a las
recomendaciones del fabricante.

Verifique regularmente todos estos niveles siguiendo y respetando las indicaciones que constan en la guía de mantenimiento y de garantías. Salvo que
se indique lo contrario, complételos si es necesario.
En caso de disminución importante de un nivel, lleve el vehículo a la red CITROËN o a un taller cualificado para realizar la revisión del circuito correspondiente.



















Varilla de nivel manual

En la varilla de nivel hay 2 marcas:

A
= maxi.
Si sobrepasa esta marca,
consulte en la red CITROËN
o en un taller cualificado.

B
= mini.
Complete el nivel a través
del orificio de llenado de
aceite, utilizando el tipo de
aceite adecuado para su
motorización. El nivel nunca
debe estar por debajo de
esta marca.
Esta comprobación solo es válida si el vehículo
está sobre suelo horizontal y el motor parado
desde hace más de 30 minutos.
Es normal realizar una puesta a nivel del aceite
entre dos revisiones (o cambios de aceite).
CITROËN le recomienda realizar un control,
con puesta a nivel si es necesario, cada
5 000 kms.
Después de completar el nivel de aceite, la
verificación al poner el contacto mediante el
indicador de nivel de aceite en el cuadro de a
bordo será válida transcurridos 30 minutos.

220
Revisiones










Nivel del líquido de
refrigeración

El nivel de este líquido debe estar
situado entre las dos marcas. Si el circuito de refrigeración está bajo presión,
espere al menos una hora después de haber
parado el motor para inter venir.
Para evitar el riesgo de quemaduras, afloje
el tapón dos vueltas para dejar que caiga la
presión. Una vez la presión haya disminuido,
retire el tapón y complete el nivel.


Características del líquido

Este líquido debe ser conforme a las
recomendaciones del fabricante.
El nivel de este líquido debe estar
cerca de la marca "MA XI". De lo
contrario, verifique el desgaste de las
pastillas de freno.










Nivel del líquido de frenos


Vaciado del circuito

Consulte la guía de mantenimiento y de
garantías para conocer la frecuencia con la
que se debe realizar esta operación.


Características del líquido

Este líquido debe ser conforme a las
recomendaciones del fabricante, y debe
cumplir las normas DOT3 o DOT4.








El motoventilador puede ponerse en
funcionamiento después de parar el motor:
vigile los objetos o prendas que puedan
engancharse en las hélices.

Cuando el motor está caliente, el
motoventilador regula la temperatura de este
líquido.

221
8
Revisiones
Evite el contacto prolongado del aceite
y los líquidos usados con la piel.
La mayoría de estos líquidos son muy
nocivos para la salud, e incluso muy
corrosivos.
No tire el aceite ni los líquidos usados
en las alcantarillas ni al suelo.
Vacíe el aceite usado en los
contenedores específicos para este
uso en la Red CITROËN o en un taller
cualificado.








Productos usados


Puesta a nivel

La puesta a nivel de este aditivo debe
realizarse imperativamente y lo antes posible
en la red CITROËN o en un taller cualificado.











Nivel de aditivo (versiones
diésel 1,6 HDi 110 diésel
con filtro de partículas)
El nivel mínimo del depósito de aditivo se
indica mediante este mensaje.

Características del líquido

Para garantizar una limpieza óptima, la puesta
a nivel o el cambio de este líquido no debe
efectuarse con agua.



















Nivel del líquido lavalunas y
lavafaros

Para controlar el nivel o llenar el
depósito de este líquido, inmovilice el
vehículo y pare el motor.


)
Abra el capó y manténgalo abierto
mediante la varilla de soporte.

)
Abra el tapón del depósito del líquido
lavalunas.

)
Compruebe el nivel mediante la varilla y
llene el depósito si es necesario.

)
Vuelva a poner el tapón y cierre el capó.
En condiciones invernales, se
recomienda utilizar líquido con base de
alcohol etílico o metanol.

222

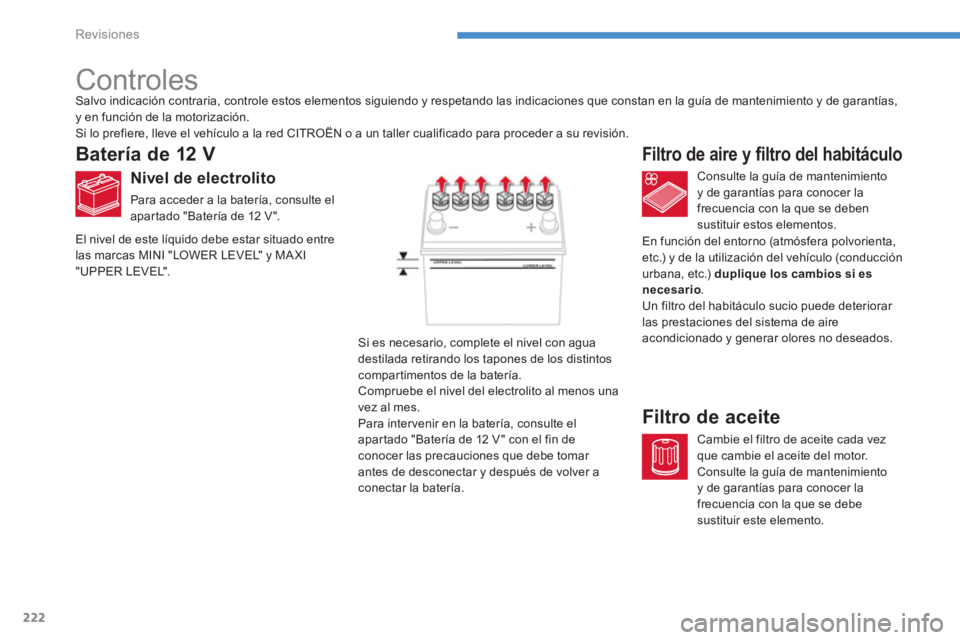

Revisiones






Controles













Batería de 12 V


Nivel de electrolito

Para acceder a la batería, consulte el
apartado "Batería de 12 V ".
Consulte la guía de mantenimiento
y de garantías para conocer la
frecuencia con la que se deben
sustituir estos elementos.



















Filtro de aire y filtro del habitáculo

Cambie el filtro de aceite cada vez
que cambie el aceite del motor.
Consulte la guía de mantenimiento
y de garantías para conocer la
frecuencia con la que se debe
sustituir este elemento.














Filtro de aceite

Si es necesario, complete el nivel con agua
destilada retirando los tapones de los distintos
compartimentos de la batería.
Compruebe el nivel del electrolito al menos una
vez al mes.
Para intervenir en la batería, consulte el
apartado "Batería de 12 V " con el fin de
conocer las precauciones que debe tomar
antes de desconectar y después de volver a
conectar la batería.

Salvo indicación contraria, controle estos elementos siguiendo y respetando las indicaciones que constan en la guía de mantenimiento y de garantías,
y en función de la motorización.
Si lo prefiere, lleve el vehículo a la red CITROËN o a un taller cualificado para proceder a su revisión.

El nivel de este líquido debe estar situado entre
las marcas MINI "LOWER LEVEL" y MA XI
"UPPER LEVEL". En función del entorno (atmósfera polvorienta,
etc.) y de la utilización del vehículo (conducción
urbana, etc.) duplique los cambios si es
necesario
.
Un filtro del habitáculo sucio puede deteriorar
las prestaciones del sistema de aire
acondicionado y generar olores no deseados.

223
8

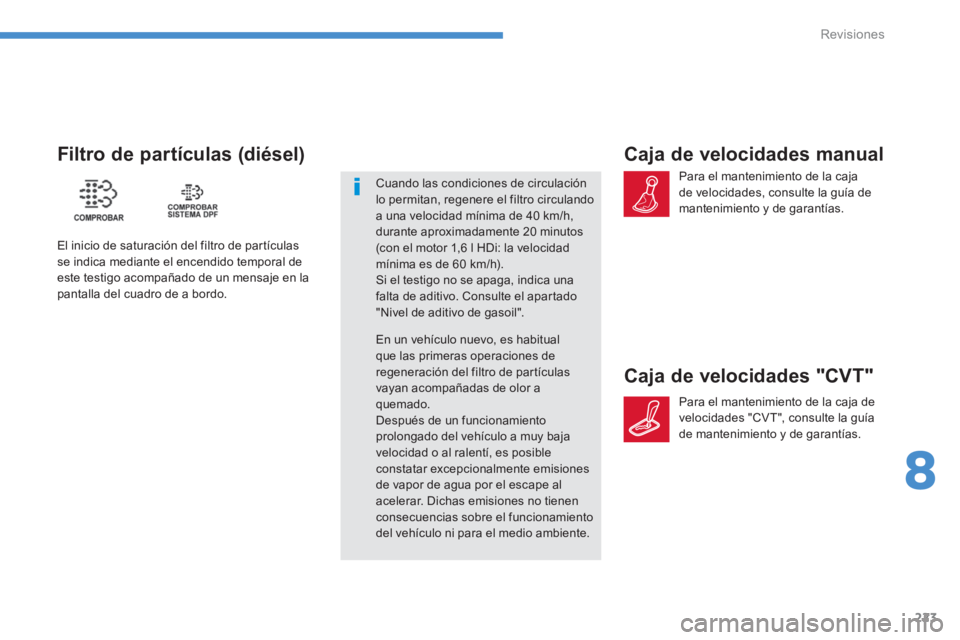

Revisiones






Caja de velocidades manual

Para el mantenimiento de la caja
de velocidades, consulte la guía de
mantenimiento y de garantías.







Caja de velocidades "CVT"

Para el mantenimiento de la caja de
velocidades "CVT", consulte la guía
de mantenimiento y de garantías.










Filtro de partículas (diésel)

El inicio de saturación del filtro de partículas
se indica mediante el encendido temporal de
este testigo acompañado de un mensaje en la
pantalla del cuadro de a bordo. Cuando las condiciones de circulación
lo permitan, regenere el filtro circulando
a una velocidad mínima de 40 km/h,
durante aproximadamente 20 minutos
(con el motor 1,6 l HDi: la velocidad
mínima es de 60 km/h).
Si el testigo no se apaga, indica una
falta de aditivo. Consulte el apartado
"Nivel de aditivo de gasoil".

En un vehículo nuevo, es habitual
que las primeras operaciones de
regeneración del filtro de partículas
vayan acompañadas de olor a
quemado.
Después de un funcionamiento
prolongado del vehículo a muy baja
velocidad o al ralentí, es posible
constatar excepcionalmente emisiones
de vapor de agua por el escape al
acelerar. Dichas emisiones no tienen
consecuencias sobre el funcionamiento
del vehículo ni para el medio ambiente.

224

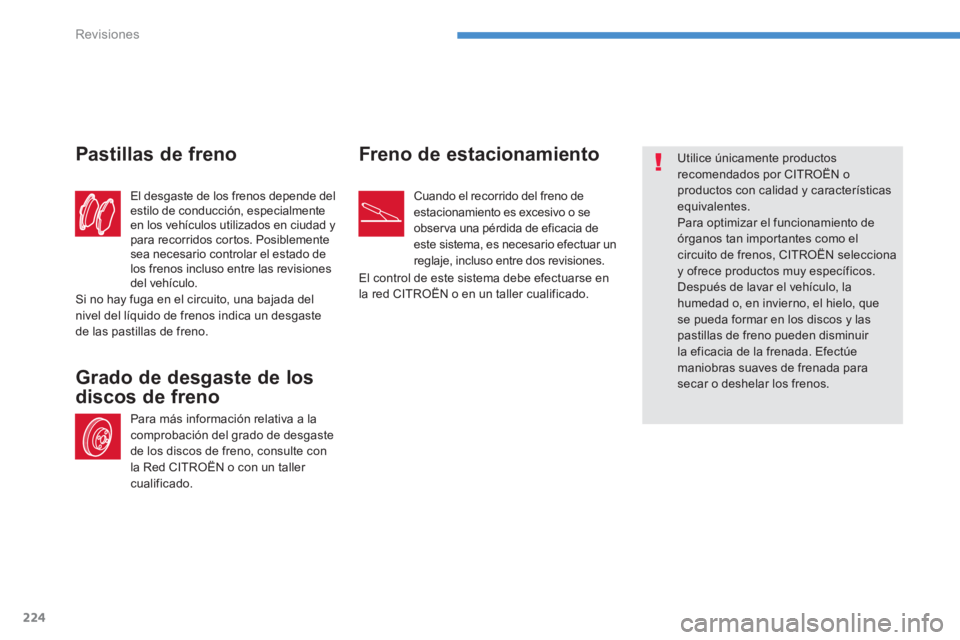

Revisiones
El desgaste de los frenos depende del
estilo de conducción, especialmente
en los vehículos utilizados en ciudad y
para recorridos cortos. Posiblemente
sea necesario controlar el estado de
los frenos incluso entre las revisiones
del vehículo.















Pastillas de freno

Para más información relativa a la
comprobación del grado de desgaste
de los discos de freno, consulte con
la Red CITROËN o con un taller
cualificado.


Grado de desgaste de los
discos de freno





















Freno de estacionamiento


Cuando el recorrido del freno de
estacionamiento es excesivo o se
obser va una pérdida de eficacia de
este sistema, es necesario efectuar un
reglaje, incluso entre dos revisiones.















Utilice únicamente productos
recomendados por CITROËN o
productos con calidad y características
equivalentes.
Para optimizar el funcionamiento de
órganos tan importantes como el
circuito de frenos, CITROËN selecciona
y ofrece productos muy específicos.
Después de lavar el vehículo, la
humedad o, en invierno, el hielo, que
se pueda formar en los discos y las
pastillas de freno pueden disminuir
la eficacia de la frenada. Efectúe
maniobras suaves de frenada para
secar o deshelar los frenos.
El control de este sistema debe efectuarse en
la red CITROËN o en un taller cualificado.


Si no hay fuga en el circuito, una bajada del
nivel del líquido de frenos indica un desgaste
de las pastillas de freno.

9
225
Características técnicas

*
La potencia máxima corresponde al valor homologado en el banco motor, según las condiciones definidas en la normativa europea (Directiva
1999/99/CE).















Motorizaciones y cajas de velocidades


.../S
: modelo equipado con la función Stop & Start (AS&G).
MOTORES GASOLINA


1,6 L 115



2,0 L 150



Tipos variantes versiones:
BU
...


NKZ7


NKZ7/S

NKZ0


NKZ0/S



AFYR

AFZ7



AFYV
AFZM



AFYT
AFZH



AFYW
AFZP



Modo de transmisión


2WD



2WD



4WD



2WD



4WD


Cilindrada (cm
3
)
1 590
1 998
Diámetro x carrera (mm)
75 x 90
86 x 86
Potencia máxima * : norma CEE (kW)
86
113
Régimen de potencia máximo (rpm)
6 000
6 000
Par máximo: norma CEE (Nm)
15 4
19 9
Régimen de par máximo (rpm)
4 000
4 200
Carburante
Sin plomo
Sin plomo
Catalizador
Sí
Sí

CAJAS DE VELOCIDADES

Manual
(5 marchas)
Manual
(5 marchas)
CVT
(6 marchas)

CAPACIDAD DE ACEITE (en litros)











Motor (con cambio de filtro)
4,2
4,3

226

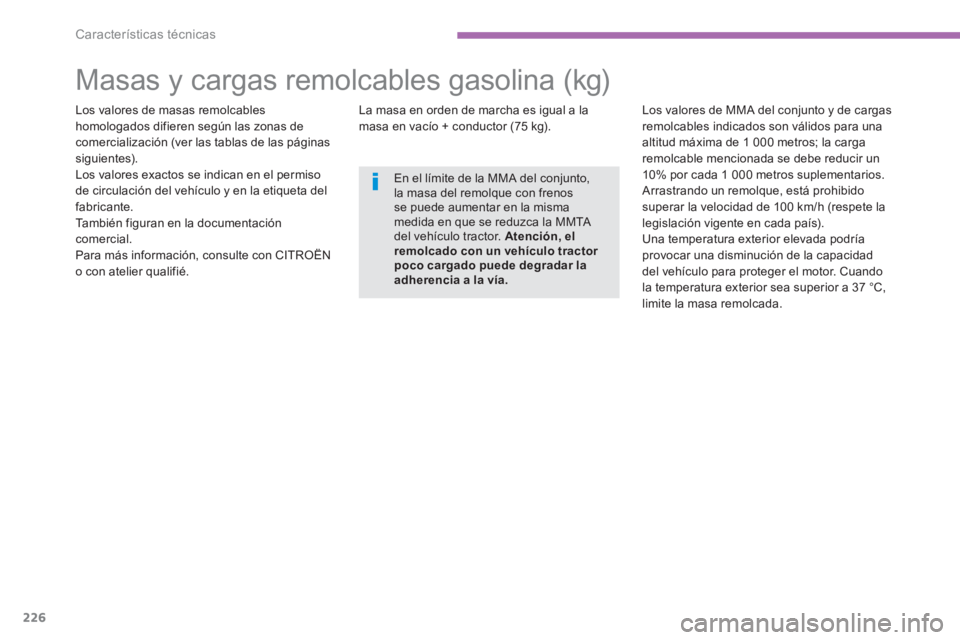

Características técnicas















Masas y cargas remolcables gasolina (kg)


Los valores de masas remolcables
homologados difieren según las zonas de
comercialización (ver las tablas de las páginas
siguientes).
Los valores exactos se indican en el permiso
de circulación del vehículo y en la etiqueta del
fabricante.
También figuran en la documentación
comercial.
Para más información, consulte con CITROËN
o con atelier qualifié.
La masa en orden de marcha es igual a la
masa en vacío + conductor (75 kg).
Los valores de MMA del conjunto y de cargas
remolcables indicados son válidos para una
altitud máxima de 1 000 metros; la carga
remolcable mencionada se debe reducir un
10% por cada 1 000 metros suplementarios.
Arrastrando un remolque, está prohibido
superar la velocidad de 100 km/h (respete la
legislación vigente en cada país).
Una temperatura exterior elevada podría
provocar una disminución de la capacidad
del vehículo para proteger el motor. Cuando
la temperatura exterior sea superior a 37 °C,
limite la masa remolcada.

En el límite de la MMA del conjunto,
la masa del remolque con frenos
se puede aumentar en la misma
medida en que se reduzca la MMTA
del vehículo tractor. Atención, el
remolcado con un vehículo tractor
poco cargado puede degradar la
adherencia a la vía.

9
227

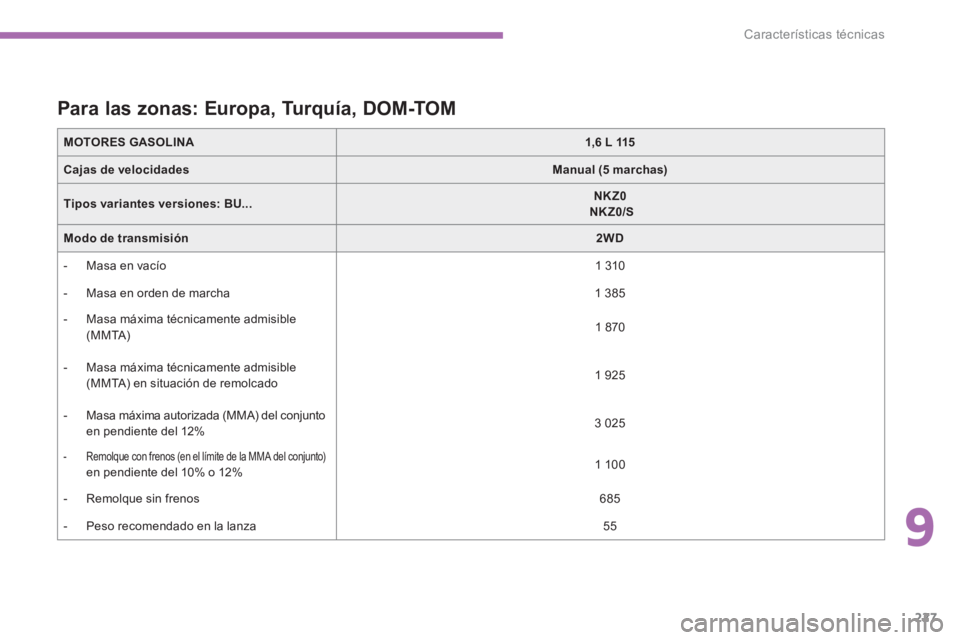

Características técnicas

MOTORES GASOLINA



1,6 L 115



Cajas de velocidades


Manual (5 marchas)



Tipos variantes versiones:
BU...


NKZ0


NKZ0/S



Modo de transmisión



2WD




- Masa en vacío

1 310


- Masa en orden de marcha
1 385


- Masa máxima técnicamente admisible
(MMTA)
1 870


- Masa máxima técnicamente admisible
(MMTA) en situación de remolcado
1 925


- Masa máxima autorizada (MMA) del conjunto
en pendiente del 12%
3 025



- Remolque con frenos (en el límite de la MMA del conjunto) en pendiente del 10% o 12%
1 100


- Remolque sin frenos

685


- Peso recomendado en la lanza
55














Para las zonas: Europa, Turquía, DOM-TOM

228
Características técnicas

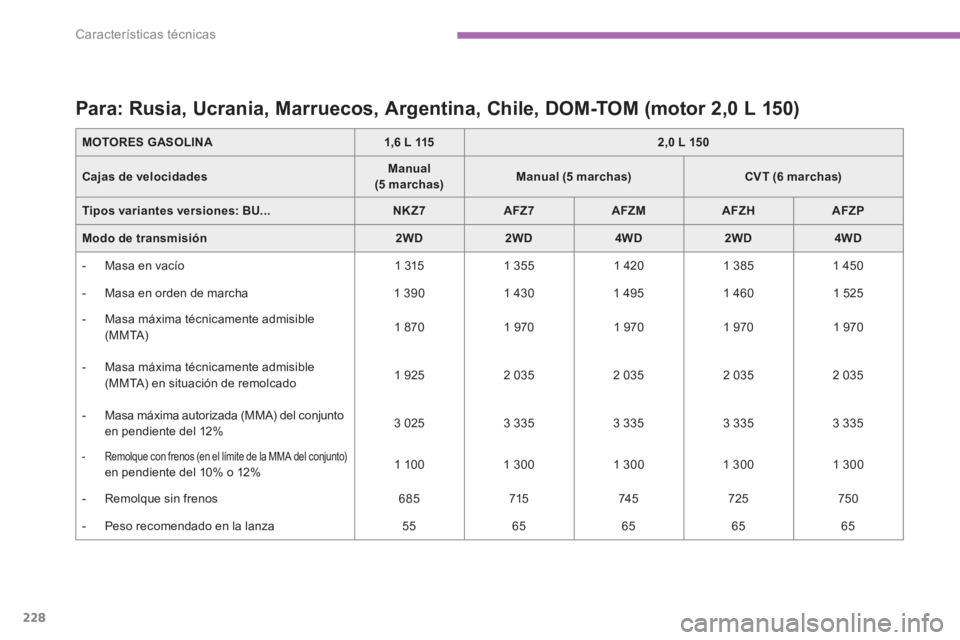

Para: Rusia, Ucrania, Marruecos, Argentina, Chile, DOM-TOM (motor 2,0 L 150)


MOTORES GASOLINA


1,6 L 115



2,0 L 150



Cajas de velocidades


Manual
(5 marchas)



Manual (5 marchas)



CVT (6 marchas)



Tipos variantes versiones:
BU...


NKZ7



AFZ7



AFZM



AFZH



AFZP



Modo de transmisión


2WD



2WD



4WD



2WD



4WD




- Masa en vacío
1 315
1 355
1 420
1 385
1 450


- Masa en orden de marcha
1 390
1 430
1 495
1 460
1 525


- Masa máxima técnicamente admisible
(MMTA)
1 870
1 970
1 970
1 970
1 970


- Masa máxima técnicamente admisible
(MMTA) en situación de remolcado
1 925
2 035
2 035
2 035
2 035


- Masa máxima autorizada (MMA) del conjunto
en pendiente del 12%
3 025
3 335
3 335
3 335
3 335



- Remolque con frenos (en el límite de la MMA del conjunto) en pendiente del 10% o 12%
1 100
1 300
1 300
1 300
1 300


- Remolque sin frenos
685
715
74 5
725
750


- Peso recomendado en la lanza
55
65
65
65
65
