CITROEN C4 AIRCROSS 2014 Navodila Za Uporabo (in Slovenian)
Manufacturer: CITROEN, Model Year: 2014, Model line: C4 AIRCROSS, Model: CITROEN C4 AIRCROSS 2014Pages: 368, PDF Size: 20.47 MB
Page 191 of 368
189
7
Praktične informacije
Za dostop do zaščitnih pokrovov žarnic morate
opraviti naslednji postopek:
)
Odstranite pritrditvene elemente A
.
)
Odstranite zaščitni pokrov B
.
Dostop do žarnic
Zamenjava žarnice
smernikov (1)
)
Nosilec žarnice zavrtite za četrt vrtljaja v
levo in ga odstranite.
)
Izvlecite žarnico in jo zamenjajte.
Hitrejše utripanje kontrolne lučke za
smernike (desne ali leve) opozarja na
okvaro žarnice na ustrezni strani. Pri ponovni namestitvi ponovite
postopek v obratnem vrstnem redu.
Žarnice jantarne barve, kot so smerniki,
zamenjajte z žarnicami enakih lastnosti
in barve.
Page 192 of 368
190
Praktične informacije
Zamenjava žarnic pozicijskih
luči (4)
)
Odstranite plastičen zaščitni pokrov.
)
Nosilec žarnice zavrtite v levo in ga
izvlecite.
)
Izvlecite žarnico in podstavek, tako da
pritisnete na jeziček na spodnjem delu.
)
Zamenjajte žarnico.
Pri ponovni namestitvi ponovite postopek v
obratnem vrstnem redu.
Zamenjava žarnic dolgih
luči (2)
)
Nosilec žarnice zavrtite za četrt vrtljaja v
levo in ga izvlecite.
)
Odstranite žarnico in jo zamenjajte.
Pri ponovni namestitvi ponovite postopek v
obratnem vrstnem redu.
Zamenjava žarnic dnevnih/
pozicijskih luči
(svetleče diode - LED) (6)
Za zamenjavo teh diod se obrnite na
CITROËNOVO ser visno mrežo ali na
usposobljeno servisno delavnico.
Zamenjava žarnice zasenčenih
luči (3)
Za zamenjavo teh žarnic se obrnite na
CITROËNOVO ser visno mrežo ali na
usposobljeno servisno delavnico.
Za zamenjavo teh žarnic se obrnite na
CITROËNOVO ser visno mrežo ali na
usposobljeno servisno delavnico.
Zamenjava sprednjih
meglenk (7) oz.
dnevnih luči (5)
Page 193 of 368
191
7
Praktične informacije
)
Smernik potisnite nazaj, da ga snamete.
)
Odklopite konektor smernika.
)
Zamenjajte smernik.
Pri ponovni namestitvi ponovite postopek v obratnem vrstnem redu.
Smernik si priskrbite v CITROËNOVI ser visni mreži ali v usposobljeni ser visni delavnici.
Zamenjava bočnega smernika
Lučke za zunanjo stransko osvetlitev
Za zamenjavo svetleče diode (LED) se obrnite na CITROËNOVO ser visno mrežo ali na
usposobljeno servisno delavnico.
Page 194 of 368
192

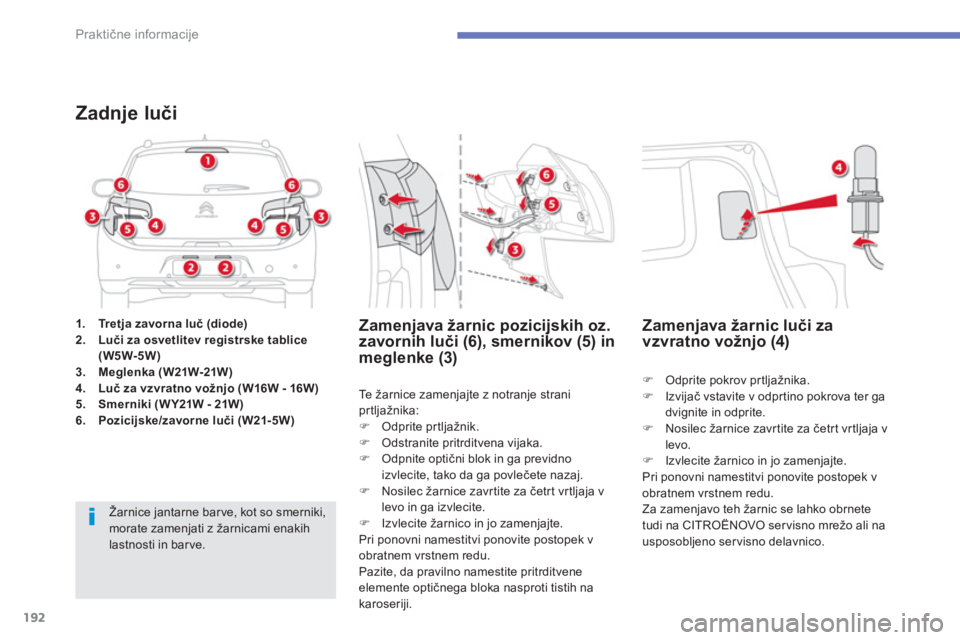

Praktične informacije
1.
Tretja zavorna luč (diode)
2.
Luči za osvetlitev registrske tablice
(W5W-5W)
3.
Meglenka (W21W-21W)
4.
Luč za vzvratno vožnjo (W16W - 16W)
5.
Smerniki (W Y21W - 21W)
6.
Pozicijske/zavorne luči (W21- 5W)
Zadnje luči
Te žarnice zamenjajte z notranje strani
prtljažnika:
)
Odprite prtljažnik.
)
Odstranite pritrditvena vijaka.
)
Odpnite optični blok in ga previdno
izvlecite, tako da ga povlečete nazaj.
)
Nosilec žarnice zavrtite za četrt vrtljaja v
levo in ga izvlecite.
)
Izvlecite žarnico in jo zamenjajte.
Pri ponovni namestitvi ponovite postopek v
obratnem vrstnem redu.
Pazite, da pravilno namestite pritrditvene
elemente optičnega bloka nasproti tistih na
karoseriji.
Zamenjava žarnic pozicijskih oz.
zavornih luči (6), smernikov (5) in
meglenke (3)
)
Odprite pokrov prtljažnika.
)
Izvijač vstavite v odprtino pokrova ter ga
dvignite in odprite.
)
Nosilec žarnice zavrtite za četrt vrtljaja v
levo.
)
Izvlecite žarnico in jo zamenjajte.
Pri ponovni namestitvi ponovite postopek v
obratnem vrstnem redu.
Za zamenjavo teh žarnic se lahko obrnete
tudi na CITROËNOVO ser visno mrežo ali na
usposobljeno servisno delavnico.
Zamenjava žarnic luči za
vzvratno vožnjo (4)
Žarnice jantarne barve, kot so smerniki,
morate zamenjati z žarnicami enakih
lastnosti in barve.
Page 195 of 368
193
7
Praktične informacije
Zamenjava žarnice luči za
osvetlitev registrske tablice (2)
)
Prozorno masko potisnite v levo in navzdol.
)
Nosilec žarnice zavrtite za četrt vrtljaja v
levo in ga izvlecite.
)
Izvlecite žarnico in jo zamenjajte.
Pri ponovni namestitvi ponovite postopek v
obratnem vrstnem redu in pritisnite na prozorno
masko, da jo zapnete.
Tretja zavorna luč
svetleče diode - LED) (1)
Za zamenjavo tovrstne žarnice se obrnite
na CITROËNOVO ser visno mrežo ali na
usposobljeno servisno delavnico.
Page 196 of 368
194
Praktične informacije

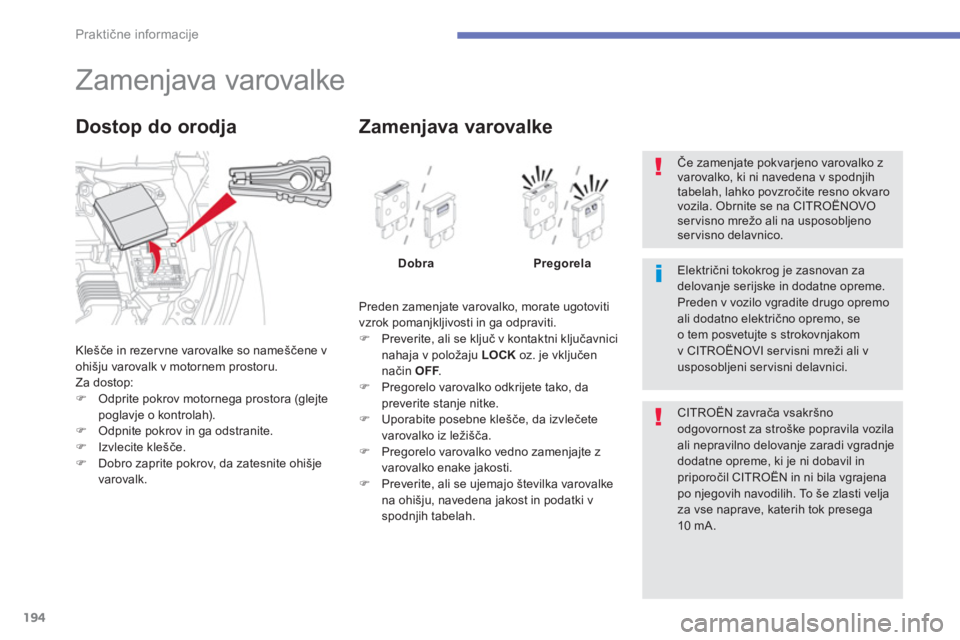

Zamenjava varovalke
Klešče in rezervne varovalke so nameščene v
ohišju varovalk v motornem prostoru.
Za dostop:
)
Odprite pokrov motornega prostora (glejte
poglavje o kontrolah).
)
Odpnite pokrov in ga odstranite.
)
Izvlecite klešče.
)
Dobro zaprite pokrov, da zatesnite ohišje
varovalk.
Dostop do orodja
Preden zamenjate varovalko, morate ugotoviti
vzrok pomanjkljivosti in ga odpraviti.
)
Preverite, ali se ključ v kontaktni ključavnici
nahaja v položaju LOCK
oz. je vključen
način OFF
.
)
Pregorelo varovalko odkrijete tako, da
preverite stanje nitke.
)
Uporabite posebne klešče, da izvlečete
varovalko iz ležišča.
)
Pregorelo varovalko vedno zamenjajte z
varovalko enake jakosti.
)
Preverite, ali se ujemajo številka varovalke
na ohišju, navedena jakost in podatki v
spodnjih tabelah.
Zamenjava varovalke
Dobra Pregorela
CITROËN zavrača vsakršno
odgovornost za stroške popravila vozila
ali nepravilno delovanje zaradi vgradnje
dodatne opreme, ki je ni dobavil in
priporočil CITROËN in ni bila vgrajena
po njegovih navodilih. To še zlasti velja
za vse naprave, katerih tok presega
10 mA.
Električni tokokrog je zasnovan za
delovanje serijske in dodatne opreme.
Preden v vozilo vgradite drugo opremo
ali dodatno električno opremo, se
o tem posvetujte s strokovnjakom
v CITROËNOVI ser visni mreži ali v
usposobljeni servisni delavnici.
Če zamenjate pokvarjeno varovalko z
varovalko, ki ni navedena v spodnjih
tabelah, lahko povzročite resno okvaro
vozila. Obrnite se na CITROËNOVO
ser visno mrežo ali na usposobljeno
servisno delavnico.
Page 197 of 368
195
7
Praktične informacije

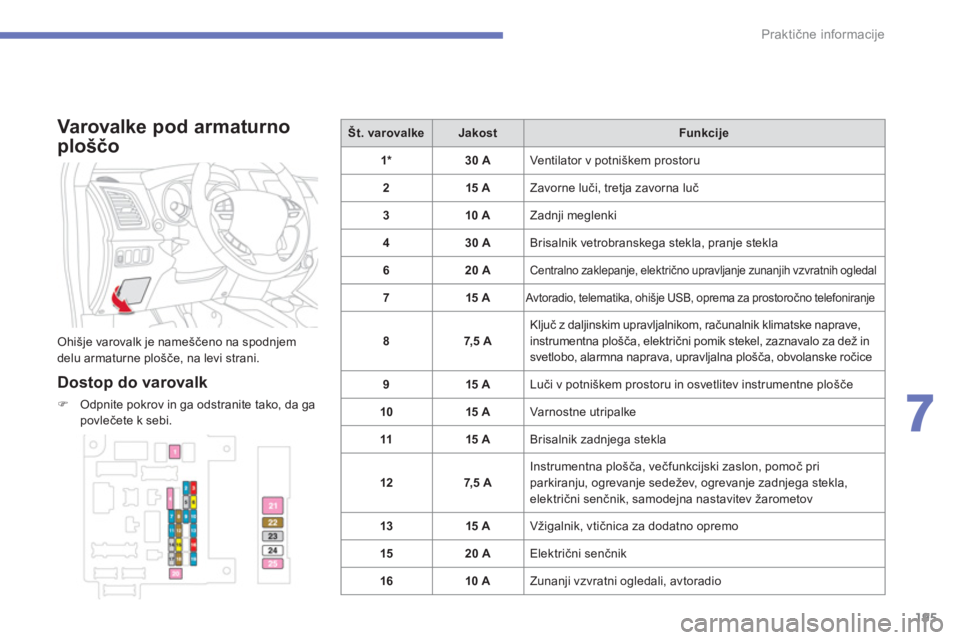

Varovalke pod armaturno
ploščo
Ohišje varovalk je nameščeno na spodnjem
delu armaturne plošče, na levi strani.
Dostop do varovalk
)
Odpnite pokrov in ga odstranite tako, da ga
povlečete k sebi.
Št. varovalke
Jakost
Funkcije
1*
30 A
Ventilator v potniškem prostoru
2
15 A
Zavorne luči, tretja zavorna luč
3
10 A
Zadnji meglenki
4
30 A
Brisalnik vetrobranskega stekla, pranje stekla
6
20 A
Centralno zaklepanje, električno upravljanje zunanjih vzvratnih ogledal
7
15 A
Avtoradio, telematika, ohišje USB, oprema za prostoročno telefoniranje
8
7,5 A
Ključ z daljinskim upravljalnikom, računalnik klimatske naprave,
instrumentna plošča, električni pomik stekel, zaznavalo za dež in
svetlobo, alarmna naprava, upravljalna plošča, obvolanske ročice
9
15 A
Luči v potniškem prostoru in osvetlitev instrumentne plošče
10
15 A
Varnostne utripalke
11
15 A
Brisalnik zadnjega stekla
12
7,5 A
Instrumentna plošča, večfunkcijski zaslon, pomoč pri
parkiranju, ogrevanje sedežev, ogrevanje zadnjega stekla,
električni senčnik, samodejna nastavitev žarometov
13
15 A
Vžigalnik, vtičnica za dodatno opremo
15
20 A
Električni senčnik
16
10 A
Zunanji vzvratni ogledali, avtoradio
Page 198 of 368
196
Praktične informacije
*
Močnostne varovalke zagotavljajo dodatno zaščito električnih sistemov. Vse posege na
njih lahko izvajajo le v CITROËNOVI ser visni mreži ali v usposobljeni ser visni delavnici.
Št. varovalke
Jakost
Funkcije
18
7,5 A
Luči za vzvratno vožnjo
19
15 A
Vtičnica za dodatno opremo
20
*
30 A
Električna stikala za pomik stekel
21
*
30 A
Ogrevanje zadnjega stekla
22
7,5 A
Ogrevanje (odmrzovanje) zunanjih vzvratnih ogledal
24
25 A
Voznikov in sopotnikov sedež z električnim upravljanjem
25
30 A
Ogrevanje sedežev
Page 199 of 368
197
7
Praktične informacije
Varovalke v motornem
prostoru
Dostop do varovalk
)
Odpnite pokrov in ga odstranite.
Št. varovalke
Jakost
Funkcije
1
15 A
Sprednji meglenki
4
10 A
Hupa
5
7,5 A
Alternator
6
20 A
Pranje žarometov
7
10 A
Klimatska naprava
9
20 A
Alarmna naprava
10
15 A
Ogrevanje brisalnika
11
-
Ni v uporabi
12
-
Ni v uporabi Ohišje varovalk je nameščeno v motornem
prostoru, na levi strani.
Page 200 of 368
198
Praktične informacije
Št. varovalke
Jakost
Funkcije
13
10 A
Dnevne luči
14
10 A
Leva dolga luč
15
10 A
Desna dolga luč
16
20 A
Leva zasenčena luč (ksenonska žarnica)
17
20 A
Desna zasenčena luč (ksenonska žarnica)
18
1
0 A
Leva zasenčena luč (halogenska žarnica), ročna in samodejna
nastavitev žarometov
19
10 A
Desna zasenčena luč (halogenska žarnica)
31
30 A
Avdio ojačevalnik Močnostne varovalke zagotavljajo
dodatno zaščito električnih sistemov.
Vse posege na njih lahko izvajajo le
v CITROËNOVI ser visni mreži ali v
usposobljeni servisni delavnici.
Po opravljenem posegu dobro zaprite
pokrov, da zatesnite ohišje varovalk.
