CITROEN C4 AIRCROSS 2014 Upute Za Rukovanje (in Croatian)

209
7
Praktične informacije






Ugradnja krovnih nosača

Poprečni krovni nosači pričvršćuju se na uzdužne nosače na 8 mjesta prekrivena poklopcima.
Malim odvijačem skinite 8 poklopaca na unutrašnjoj površini uzdužnih nosača.
Poprečni krovni nosači izravno se pričvršćuju na krov vozila, na 4 mjesta prekrivena poklopcima.
Za skidanje poklopaca, pomaknite ih prema prednjem dijelu vozila.
Spremite zaštitne poklopce.
Nakon skidanja krovnih nosača potrebno je postaviti zaštitne poklopce:


)
umetnite stopice za pričvršćenje u otvore i klizanjem pomaknite poklopce prema stražnjoj
strani vozila.


Ukrasne letvice na donjem dijelu školjke
nisu predviđene da na njima stojite
prilikom postavljanja krovnih nosača.

Koristite dodatnu opremu koju
preporučuje CITROËN i pridržavajte se
uputa proizvođača za ugradnju.
Najveće dopušteno opterećenje krovnih
nosača (pritom teret ne smije biti viši
od 40 cm, osim ako je riječ o nosaču
bicikla): 80 kg.
Ako je visina veća od 40 cm, prilagodite
brzinu vozila profilu ceste, kako se
ne bi oštetio krovni nosač ili njegova
pričvršćenja na krovu.
Ako prevozite predmete duže od vozila,
morate poštivati odgovarajuće važeće
propise.
Radi sigurnosti i kako se ne bi oštetio krov, obavezno morate koristiti poprečne krovne nosače
homologirane za vaše vozilo.


Vozilo s uzdužnim nosačima

Vozilo bez uzdužnih nosača

210
Praktične informacije

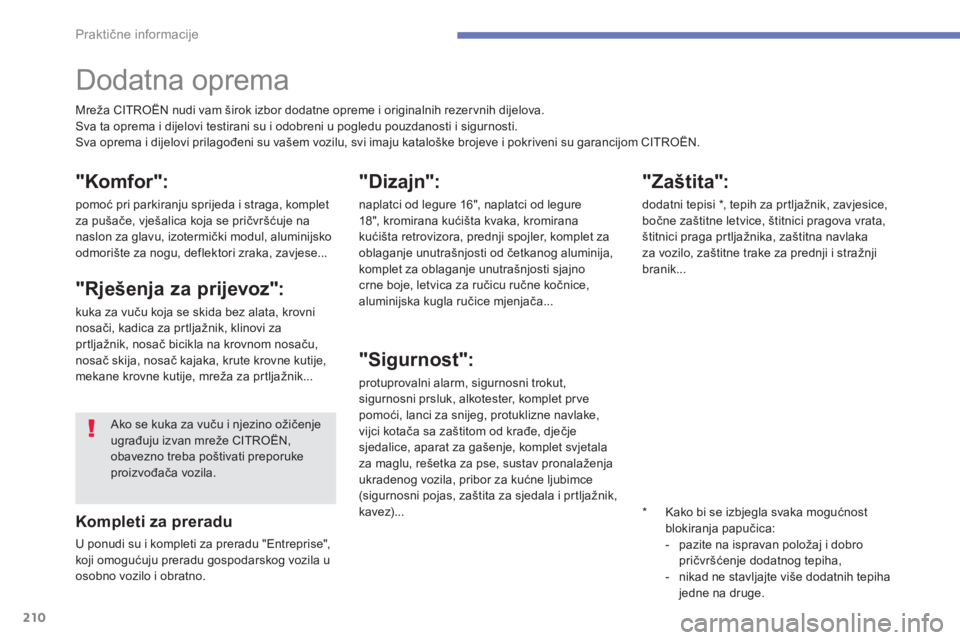

Dodatna oprema

Mreža CITROËN nudi vam širok izbor dodatne opreme i originalnih rezer vnih dijelova.
Sva ta oprema i dijelovi testirani su i odobreni u pogledu pouzdanosti i sigurnosti.
Sva oprema i dijelovi prilagođeni su vašem vozilu, svi imaju kataloške brojeve i pokriveni su garancijom CITROËN.







"Komfor":

pomoć pri parkiranju sprijeda i straga, komplet
za pušače, vješalica koja se pričvršćuje na
naslon za glavu, izotermički modul, aluminijsko
odmorište za nogu, deflektori zraka, zavjese...


"Rješenja za prijevoz":

kuka za vuču koja se skida bez alata, krovni
nosači, kadica za prtljažnik, klinovi za
prtljažnik, nosač bicikla na krovnom nosaču,
nosač skija, nosač kajaka, krute krovne kutije,
mekane krovne kutije, mreža za prtljažnik...

"Dizajn":

naplatci od legure 16", naplatci od legure
18", kromirana kućišta kvaka, kromirana
kućišta retrovizora, prednji spojler, komplet za
oblaganje unutrašnjosti od četkanog aluminija,
komplet za oblaganje unutrašnjosti sjajno
crne boje, letvica za ručicu ručne kočnice,
aluminijska kugla ručice mjenjača...


"Sigurnost":

protuprovalni alarm, sigurnosni trokut,
sigurnosni prsluk, alkotester, komplet pr ve
pomoći, lanci za snijeg, protuklizne navlake,
vijci kotača sa zaštitom od krađe, dječje
sjedalice, aparat za gašenje, komplet svjetala
za maglu, rešetka za pse, sustav pronalaženja
ukradenog vozila, pribor za kućne ljubimce
(sigurnosni pojas, zaštita za sjedala i prtljažnik,
kavez)...


"Zaštita":

dodatni tepisi * , tepih za prtljažnik, zavjesice,
bočne zaštitne letvice, štitnici pragova vrata,
štitnici praga prtljažnika, zaštitna navlaka
za vozilo, zaštitne trake za prednji i stražnji
branik...



Kompleti za preradu

U ponudi su i kompleti za preradu "Entreprise",
koji omogućuju preradu gospodarskog vozila u
osobno vozilo i obratno.

Ako se kuka za vuču i njezino ožičenje
ugrađuju izvan mreže CITROËN,
obavezno treba poštivati preporuke
proizvođača vozila.


*
Kako bi se izbjegla svaka mogućnost
blokiranja papučica:


- pazite na ispravan položaj i dobro
pričvršćenje dodatnog tepiha,

- nikad ne stavljajte više dodatnih tepiha
jedne na druge.

211
7
Praktične informacije

Ako u svoje vozilo ugradite neku
električnu opremu ili pribor bez oznake
CITROËN, moglo bi doći do kvara
u elektroničkom sustavu vozila i do
prekomjerne potrošnje.
Molimo vas da o tome vodite računa
i savjetujemo vam da se obratite
predstavniku marke CITROËN koji će
vam prikazati naš katalog opreme i
pribora.

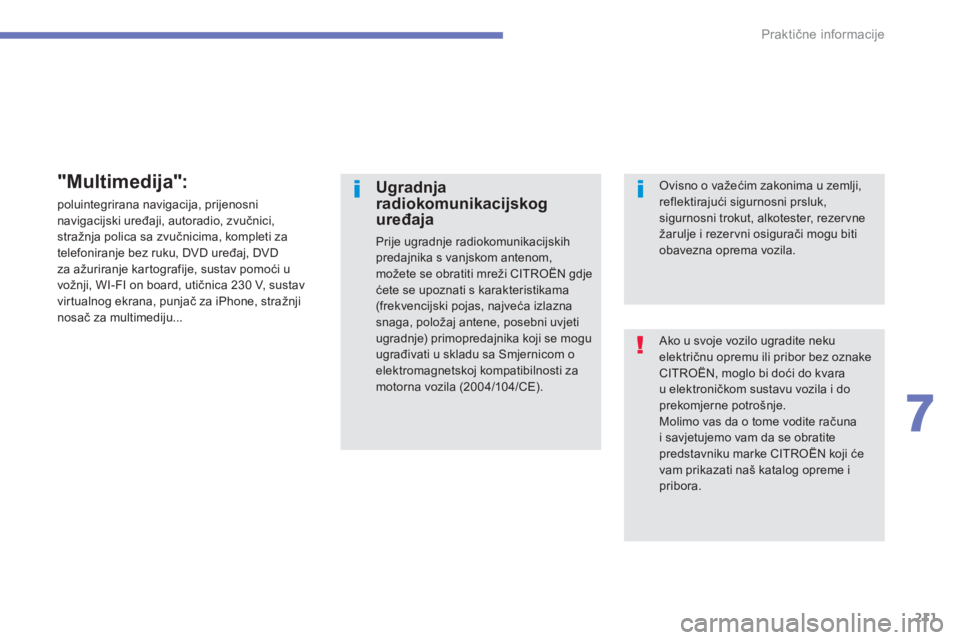

Ugradnja
radiokomunikacijskog
uređaja

Prije ugradnje radiokomunikacijskih
predajnika s vanjskom antenom,
možete se obratiti mreži CITROËN gdje
ćete se upoznati s karakteristikama
(frekvencijski pojas, najveća izlazna
snaga, položaj antene, posebni uvjeti
ugradnje) primopredajnika koji se mogu
ugrađivati u skladu sa Smjernicom o
elektromagnetskoj kompatibilnosti za
motorna vozila (2004/104/CE).


Ovisno o važećim zakonima u zemlji,
reflektirajući sigurnosni prsluk,
sigurnosni trokut, alkotester, rezer vne
žarulje i rezer vni osigurači mogu biti
obavezna oprema vozila.

"Multimedija":

poluintegrirana navigacija, prijenosni
navigacijski uređaji, autoradio, zvučnici,
stražnja polica sa zvučnicima, kompleti za
telefoniranje bez ruku, DVD uređaj, DVD
za ažuriranje kartografije, sustav pomoći u
vožnji, WI-FI on board, utičnica 230 V, sustav
virtualnog ekrana, punjač za iPhone, stražnji
nosač za multimediju...

212
Provjere
TOTAL & CITROËN


Partneri u ostvarivanju
performansi i poštivanju okoliša

Inovativnost u službi performansi

Već više od 40 godina, istraživački i razvojni timovi
tvr tke TOTAL razrađuju za CITROËN maziva koja
zadovoljavaju najnovije tehnička rješenja u vozilima
CITROËN, u natjecanjima i u svakodnevnom životu.
Za vas je to sigurnost da će vaš motor ostvariti svoje
najbolje performanse.


Optimalna zaštita vašeg motora

Korištenjem maziva TOTAL za
održavanje vašeg vozila CITROËN
povećava se dugotrajnost i poboljšavaju
se per formanse vašeg motora, uz
poštivanje okoliša.

preporučuje

213
8
Provjere

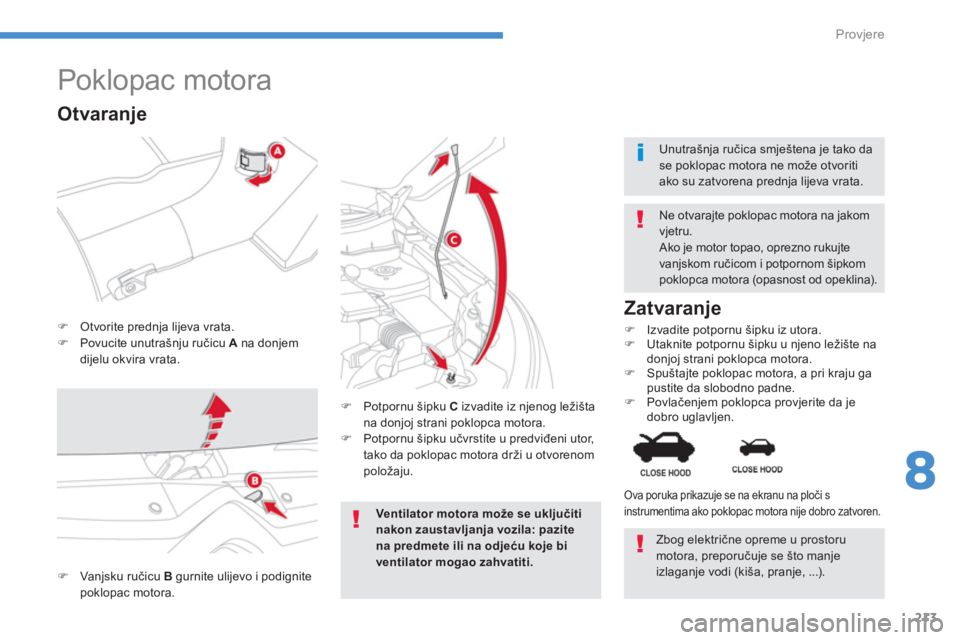

Poklopac motora



)
Otvorite prednja lijeva vrata.

)
Povucite unutrašnju ručicu A
na donjem
dijelu okvira vrata.
Ne otvarajte poklopac motora na jakom
vjetru.
Ako je motor topao, oprezno rukujte
vanjskom ručicom i potpornom šipkom
poklopca motora (opasnost od opeklina).


)
Potpornu šipku C
izvadite iz njenog ležišta
na donjoj strani poklopca motora.

)
Potpornu šipku učvrstite u predviđeni utor,
tako da poklopac motora drži u otvorenom
položaju.


Zatvaranje



)
Izvadite potpornu šipku iz utora.

)
Utaknite potpornu šipku u njeno ležište na
donjoj strani poklopca motora.

)
Spuštajte poklopac motora, a pri kraju ga
pustite da slobodno padne.

)
Povlačenjem poklopca provjerite da je
dobro uglavljen.
Unutrašnja ručica smještena je tako da
se poklopac motora ne može otvoriti
ako su zatvorena prednja lijeva vrata.


Otvaranje


)
Vanjsku r učicu B
gurnite ulijevo i podignite
poklopac motora.

Ova poruka prikazuje se na ekranu na ploči s
instrumentima ako poklopac motora nije dobro zatvoren.









Ventilator motora može se uključiti
nakon zaustavljanja vozila: pazite
na predmete ili na odjeću koje bi
ventilator mogao zahvatiti.


Zbog električne opreme u prostoru
motora, preporučuje se što manje
izlaganje vodi (kiša, pranje, ...).

214
Provjere
U prostoru motora možete provjeriti razinu
pojedinih tekućina i zamijeniti neke elemente.

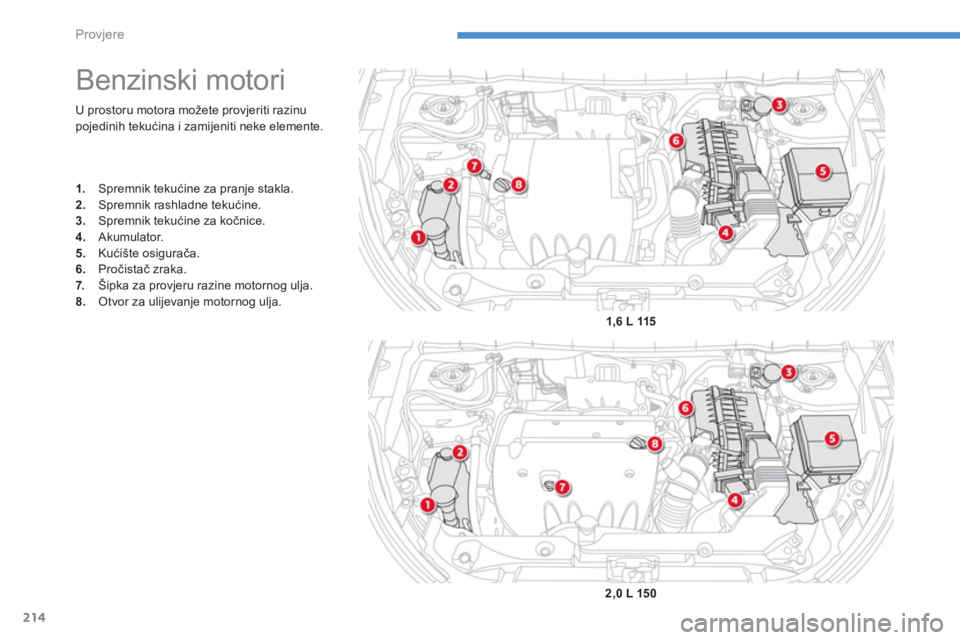

Benzinski motori



1.
Spremnik tekućine za pranje stakla.

2.
Spremnik rashladne tekućine.

3.
Spremnik tekućine za kočnice.

4.
Akumulator.

5.
Kućište osigurača.

6.
Pročistač zraka.

7.
Šipka za provjeru razine motornog ulja.

8.
Otvor za ulijevanje motornog ulja.


1,6 L 115


2,0 L 150

215
8
Provjere
U prostoru motora možete provjeriti razinu
pojedinih tekućina, zamijeniti neke potrošne
dijelove i uspostaviti dovod goriva.

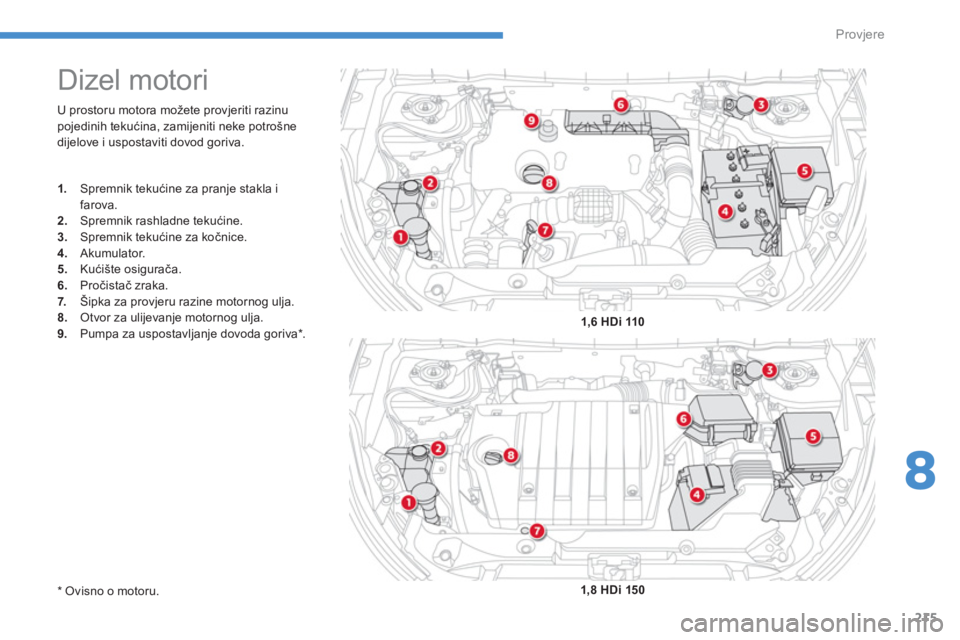

Dizel motori



1.
Spremnik tekućine za pranje stakla i
farova.

2.
Spremnik rashladne tekućine.

3.
Spremnik tekućine za kočnice.

4.
Akumulator.

5.
Kućište osigurača.

6.
Pročistač zraka.

7.
Šipka za provjeru razine motornog ulja.

8.
Otvor za ulijevanje motornog ulja.

9.
Pumpa za uspostavljanje dovoda goriva * .

1,6 HDi 110


1,8 HDi 150



* Ovisno o motoru.

216
Provjere
Kad sličica počne brzo bljeskati

(otprilike dvaput u sekundi), u
spremniku ima još malo goriva (oko
5 litara).
Obavezno dolijte goriva kako se
spremnik ne bi ispraznio.

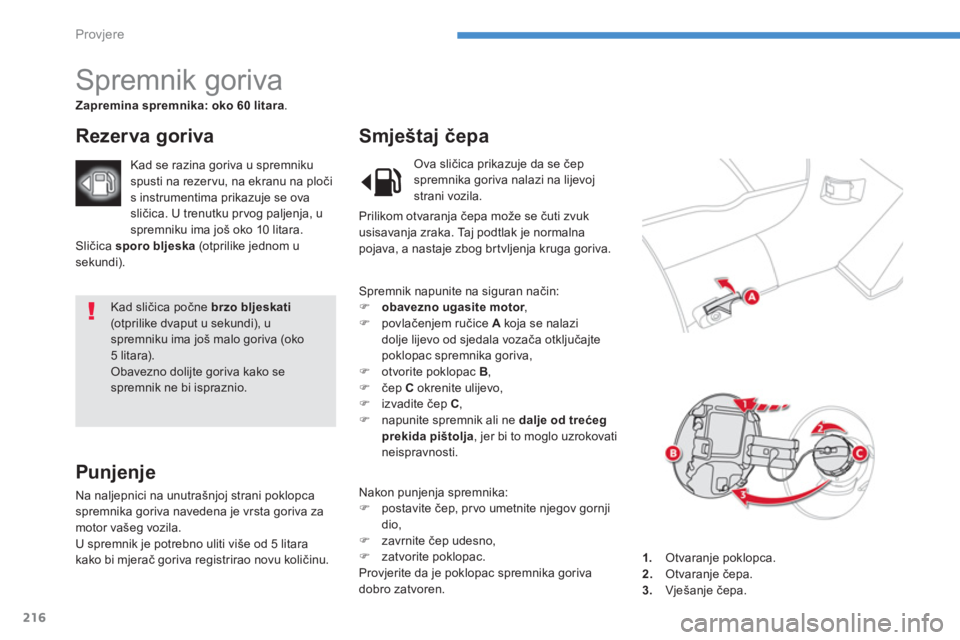

Spremnik goriva



Zapremina spremnika: oko 60 litara
.


Rezerva goriva

Punjenje

Na naljepnici na unutrašnjoj strani poklopca
spremnika goriva navedena je vrsta goriva za
motor vašeg vozila.
U spremnik je potrebno uliti više od 5 litara
kako bi mjerač goriva registrirao novu količinu.


Smještaj čepa

Kad se razina goriva u spremniku
spusti na rezer vu, na ekranu na ploči
s instrumentima prikazuje se ova
sličica. U trenutku pr vog paljenja, u
spremniku ima još oko 10 litara.


1.
Otvaranje poklopca.

2.
Otvaranje čepa.

3.
Vješanje čepa.
Spremnik napunite na siguran način:


)
obavezno ugasite motor
,

)
povlačenjem ručice A
koja se nalazi
dolje lijevo od sjedala vozača otključajte
poklopac spremnika goriva,

)
otvorite poklopac B
,

)
čep C
okrenite ulijevo,

)
izvadite čep C
,

)
napunite spremnik ali ne dalje od trećeg
prekida pištolja
, jer bi to moglo uzrokovati
neispravnosti.
Nakon punjenja spremnika:


)
postavite čep, prvo umetnite njegov gornji
dio,

)
zavrnite čep udesno,

)
zatvorite poklopac.
Provjerite da je poklopac spremnika goriva
dobro zatvoren. Ova sličica prikazuje da se čep spremnika goriva nalazi na lijevoj
strani vozila.
Prilikom otvaranja čepa može se čuti zvuk
usisavanja zraka. Taj podtlak je normalna
pojava, a nastaje zbog brtvljenja kruga goriva. Sličica sporo bljeska
(otprilike jednom u
sekundi).

217
8
Provjere

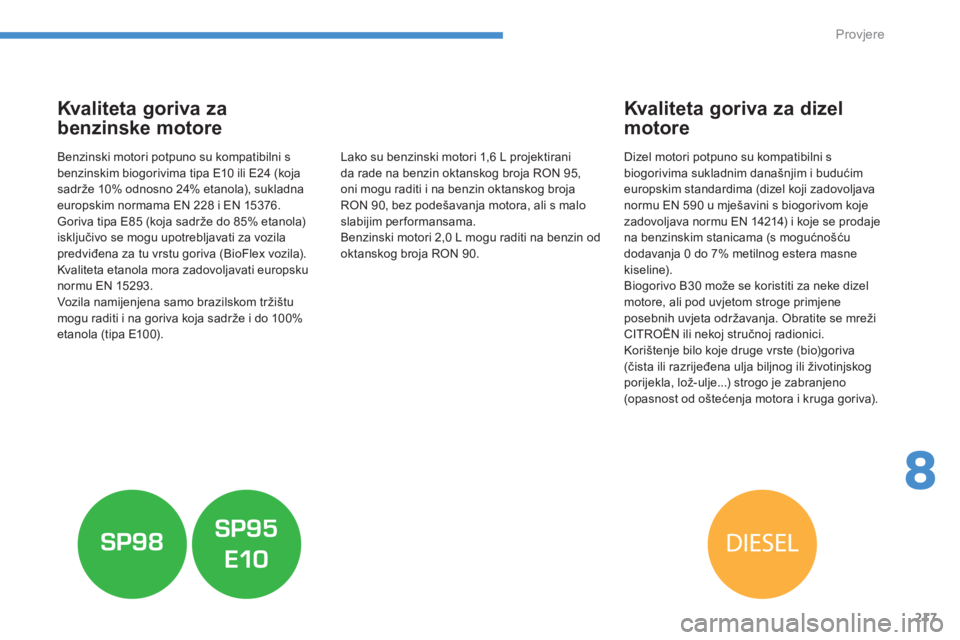

Kvaliteta goriva za
benzinske motore

Benzinski motori potpuno su kompatibilni s
benzinskim biogorivima tipa E10 ili E24 (koja
sadrže 10% odnosno 24% etanola), sukladna
europskim normama EN 228 i EN 15376.
Goriva tipa E85 (koja sadrže do 85% etanola)
isključivo se mogu upotrebljavati za vozila
predviđena za tu vrstu goriva (BioFlex vozila).
Kvaliteta etanola mora zadovoljavati europsku
normu EN 15293.
Vozila namijenjena samo brazilskom tržištu
mogu raditi i na goriva koja sadrže i do 100%
etanola (tipa E100).














Kvaliteta goriva za dizel
motore

Dizel motori potpuno su kompatibilni s
biogorivima sukladnim današnjim i budućim
europskim standardima (dizel koji zadovoljava
normu EN 590 u mješavini s biogorivom koje
zadovoljava normu EN 14214) i koje se prodaje
na benzinskim stanicama (s mogućnošću
dodavanja 0 do 7% metilnog estera masne
kiseline).
Biogorivo B30 može se koristiti za neke dizel
motore, ali pod uvjetom stroge primjene
posebnih uvjeta održavanja. Obratite se mreži
CITROËN ili nekoj stručnoj radionici.
Korištenje bilo koje druge vrste (bio)goriva
(čista ili razrijeđena ulja biljnog ili životinjskog
porijekla, lož-ulje...) strogo je zabranjeno
(opasnost od oštećenja motora i kruga goriva).
L ako su benzinski motori 1,6 L projektirani
da rade na benzin oktanskog broja RON 95,
oni mogu raditi i na benzin oktanskog broja
RON 90, bez podešavanja motora, ali s malo
slabijim performansama.
Benzinski motori 2,0 L mogu raditi na benzin od
oktanskog broja RON 90.

218
Provjere

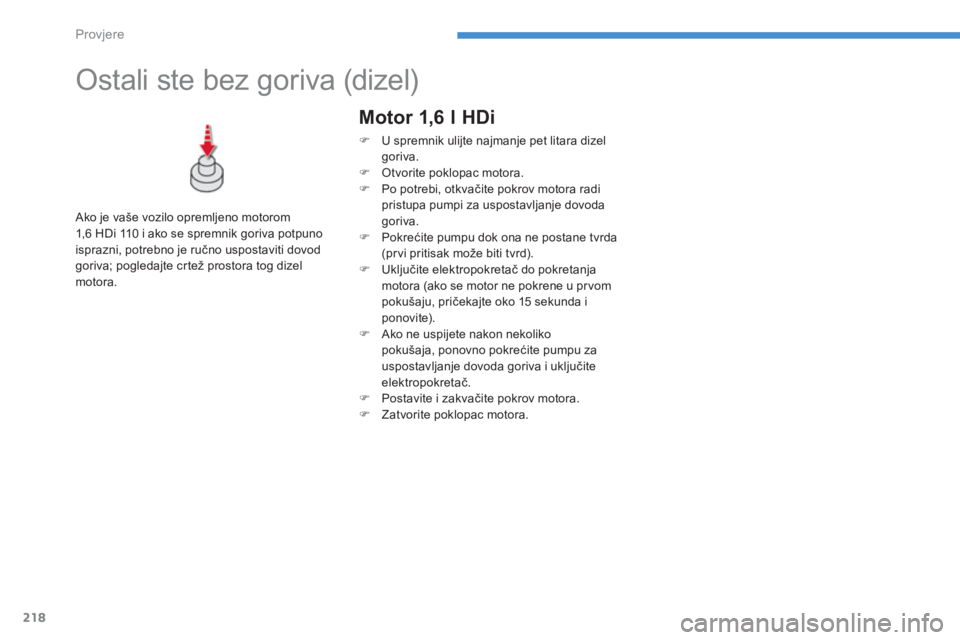

Ostali ste bez goriva (dizel)


Ako je vaše vozilo opremljeno motorom
1,6 HDi 110 i ako se spremnik goriva potpuno
isprazni, potrebno je ručno uspostaviti dovod
goriva; pogledajte crtež prostora tog dizel
motora.



Motor 1,6 l HDi



)
U spremnik ulijte najmanje pet litara dizel
goriva.

)
Otvorite poklopac motora.

)
Po potrebi, otkvačite pokrov motora radi
pristupa pumpi za uspostavljanje dovoda
goriva.

)
Pokrećite pumpu dok ona ne postane tvrda
(prvi pritisak može biti tvrd).

)
Uključite elektropokretač do pokretanja
motora (ako se motor ne pokrene u pr vom
pokušaju, pričekajte oko 15 sekunda i
ponovite).

)
Ako ne uspijete nakon nekoliko
pokušaja, ponovno pokrećite pumpu za
uspostavljanje dovoda goriva i uključite
elektropokretač.

)
Postavite i zakvačite pokrov motora.

)
Zatvorite poklopac motora.
