Siguranţe în tabloul de bord
Cutia cu siguranţe este localizată în partea
inferioară a tabloului de bord (partea stângă).
Accesul la siguranţe
F Declipsaţi capacul şi scoateţi-l prin tragere către dumneavoastă. Nr. siguranţă
Intensitate Funcţii
1* 30 AVentilaţie habitaclu.
2 15 AStopuri, al treilea stop.
3 10 ALumini ceaţă spate.
4 30 AŞtergător geamuri faţă şi spălător.
6 20 AÎnchidere centralizată, retrovizoare exterioare electrice.
7 15 ARadio auto, telematică, lector USB, kit mâini libere.
8 7, 5 ACheie cu telecomandă, calculator aer condiţionat, combină
de bord, geamuri electrice, senzor de ploaie şi luminozitate,
alarmă, linii de comenzi, comenzi sub volan.
9 15 AIluminare habitaclu şi tablou de bord.
10 15 ALumini de avarie.
11 15 AŞtergător geam spate.
12 7, 5 ATablou de bord, ecran multifuncţie, asistenţă la parcare,
încălzire în scaune, dezgheţare lunetă, trapă electrică de
mascare pavilion, reglaj automat al proiectoarelor.
13 15 ABrichetă, priză accesorii.
15 20 ATrapă de mascare pavilion vitrat electrică.
16 10 ARetrovizoare exterioare, radio auto.
7
Informaţii practice

190
C4-Aircross_ro_Chap07_info-pratiques_ed01-2014
* Maxi-siguranţele sunt o protecţie suplimentară a sistemelor electrice. Orice intervenţie asupra maxi-siguranţelor trebuie făcută de reţeaua CITROËN sau la un Service autorizat.

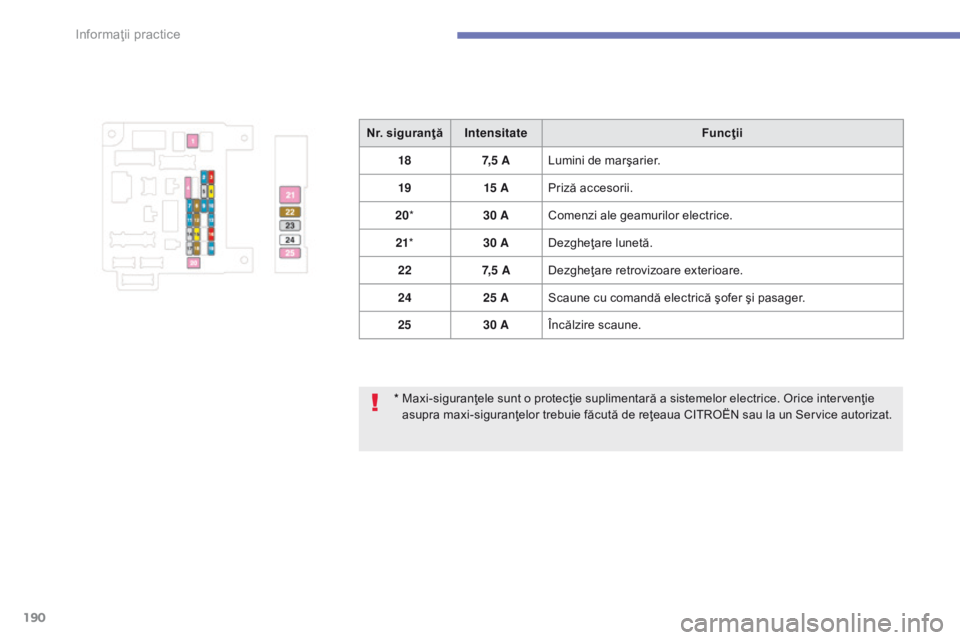

Nr. siguranţă
Intensitate Funcţii
18 7, 5 ALumini de marşarier.
19 15 APriză accesorii.
20 * 30 AComenzi ale geamurilor electrice.
21 * 30 ADezgheţare lunetă.
22 7, 5 ADezgheţare retrovizoare exterioare.
24 25 AScaune cu comandă electrică şofer şi pasager.
25 30 AÎncălzire scaune.
Informaţii practice

191
C4-Aircross_ro_Chap07_info-pratiques_ed01-2014

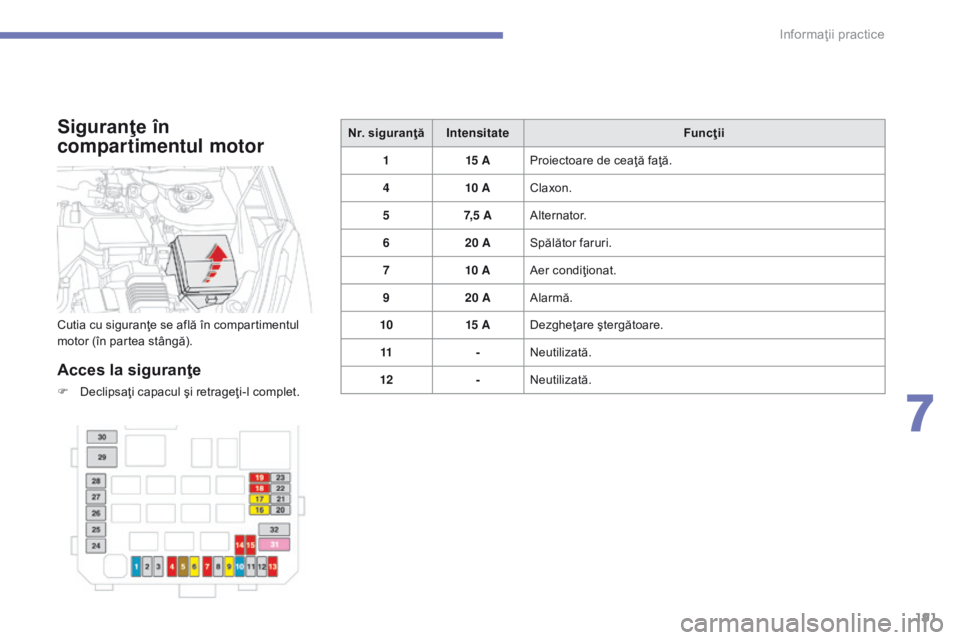

Siguranţe în
compartimentul motor
Acces la siguranţe
F Declipsaţi capacul şi retrageţi-l complet.Nr. siguranţă
Intensitate Funcţii
1 15 AProiectoare de ceaţă faţă.
4 10 AClaxon.
5 7, 5 AAlternator.
6 20 ASpălător faruri.
7 10 AAer condiţionat.
9 20 AAlarmă.
10 15 ADezgheţare ştergătoare.
11 -Neutilizată.
12 -Neutilizată.
Cutia cu siguranţe se află în compartimentul
motor (în partea stângă).
7
Informaţii practice

192
C4-Aircross_ro_Chap07_info-pratiques_ed01-2014

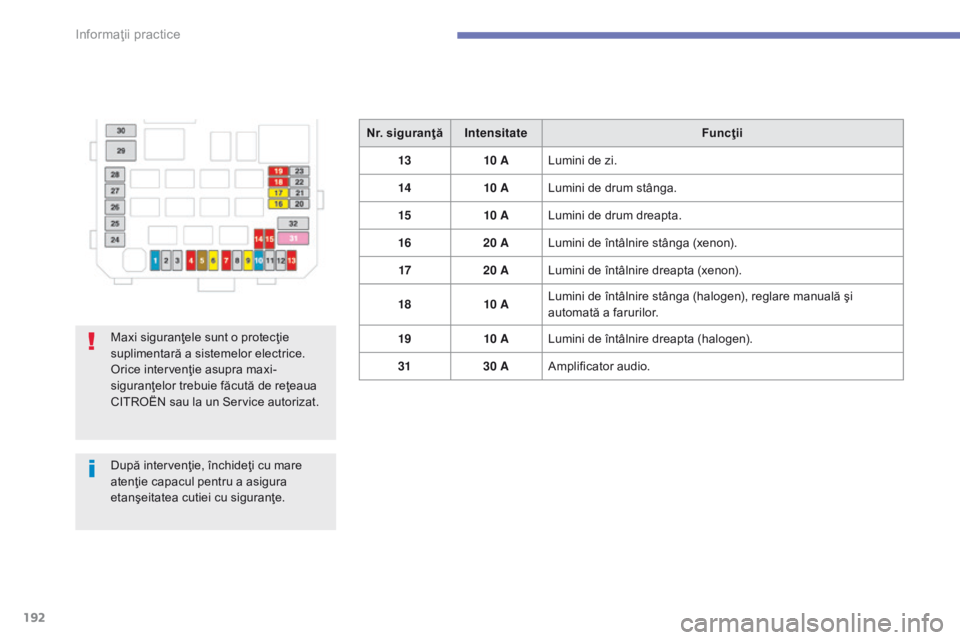

Nr. siguranţăIntensitate Funcţii
13 10 ALumini de zi.
14 10 ALumini de drum stânga.
15 10 ALumini de drum dreapta.
16 20 ALumini de întâlnire stânga (xenon).
17 20 ALumini de întâlnire dreapta (xenon).
18 10 ALumini de întâlnire stânga (halogen), reglare manuală şi
automată a farurilor.
19 10 ALumini de întâlnire dreapta (halogen).
31 30 AAmpli
fic

ator audio.
Maxi siguranţele sunt o protecţie
suplimentară a sistemelor electrice.
Orice intervenţie asupra maxi-
siguranţelor trebuie făcută de reţeaua
CITROËN sau la un Service autorizat.
După intervenţie, închideţi cu mare
atenţie capacul pentru a asigura
etanşeitatea cutiei cu siguranţe.
Informaţii practice

193
C4-Aircross_ro_Chap07_info-pratiques_ed01-2014

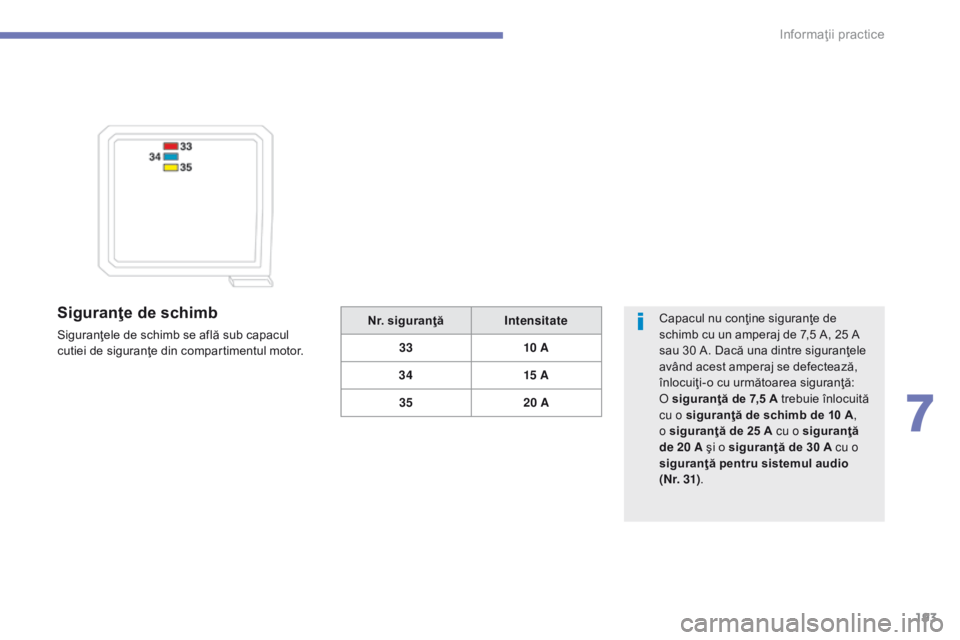

Siguranţe de schimb
Siguranţele de schimb se află sub capacul
cutiei de siguranţe din compartimentul motor.Capacul nu conţine siguranţe de
schimb cu un amperaj de 7,5 A, 25 A
sau 30
A. Dacă una dintre siguranţele
având acest amperaj se defectează,
înlocuiţi-o cu următoarea siguranţă:
o

siguranţă de 7,5 A trebuie înlocuită
cu o siguranţă de schimb de 10 A ,
o siguranţă de 25 A cu o siguranţă
de 20 A şi o siguranţă de 30 A cu o
siguranţă pentru sistemul audio
(N r. 31) .
Nr. siguranţă
Intensitate
33 10 A
34 15 A
35 20 A
7
Informaţii practice

194
C4-Aircross_ro_Chap07_info-pratiques_ed01-2014

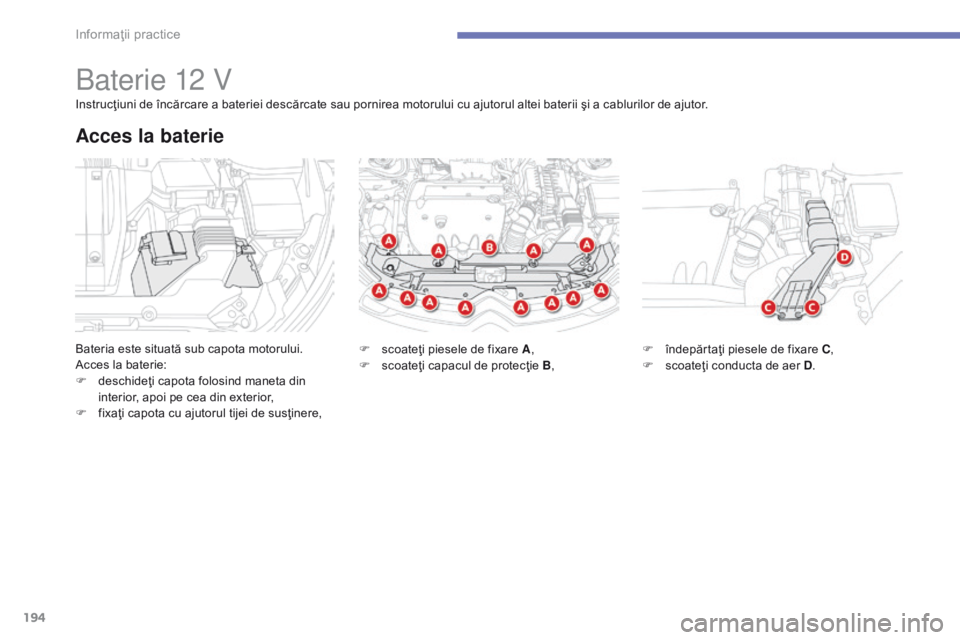

Baterie 12 V
Bateria este situată sub capota motorului.
Acces la baterie:
F
d
eschideţi capota folosind maneta din
interior, apoi pe cea din exterior,
F

f
ixaţi capota cu ajutorul tijei de susţinere,
Acces la baterie
Instrucţiuni de încărcare a bateriei descărcate sau pornirea motorului cu ajutorul altei baterii şi a cablurilor de ajutor.
F
s
coateţi piesele de fixare A,
F

s
coateţi capacul de protecţie B,F

în
depărtaţi piesele de fixare C,
F

s
coateţi conducta de aer D.
Informaţii practice

195
C4-Aircross_ro_Chap07_info-pratiques_ed01-2014
Verificaţi nivelul de lichid electrolit şi completaţi
dacă este necesar (vedeţi " Verificarea
nivelurilor").

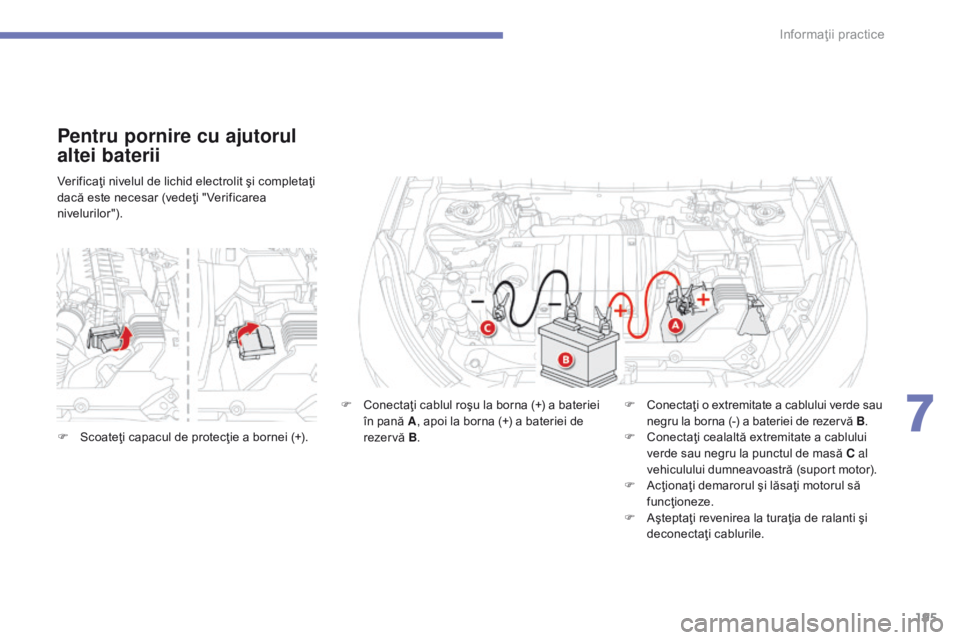

Pentru pornire cu ajutorul
altei baterii
F Conectaţi cablul roşu la borna (+) a bateriei în pană A , apoi la borna (+) a bateriei de
rezervă B . F
C onectaţi o extremitate a cablului verde sau
negru la borna (-) a bateriei de rezervă B .
F

C
onectaţi cealaltă extremitate a cablului
verde sau negru la punctul de masă C al
vehiculului dumneavoastră (suport motor).
F

A
cţionaţi demarorul şi lăsaţi motorul să
funcţioneze.
F

A
şteptaţi revenirea la turaţia de ralanti şi
deconectaţi cablurile.
F

S

coateţi capacul de protecţie a bornei (+).
7
Informaţii practice

196
C4-Aircross_ro_Chap07_info-pratiques_ed01-2014

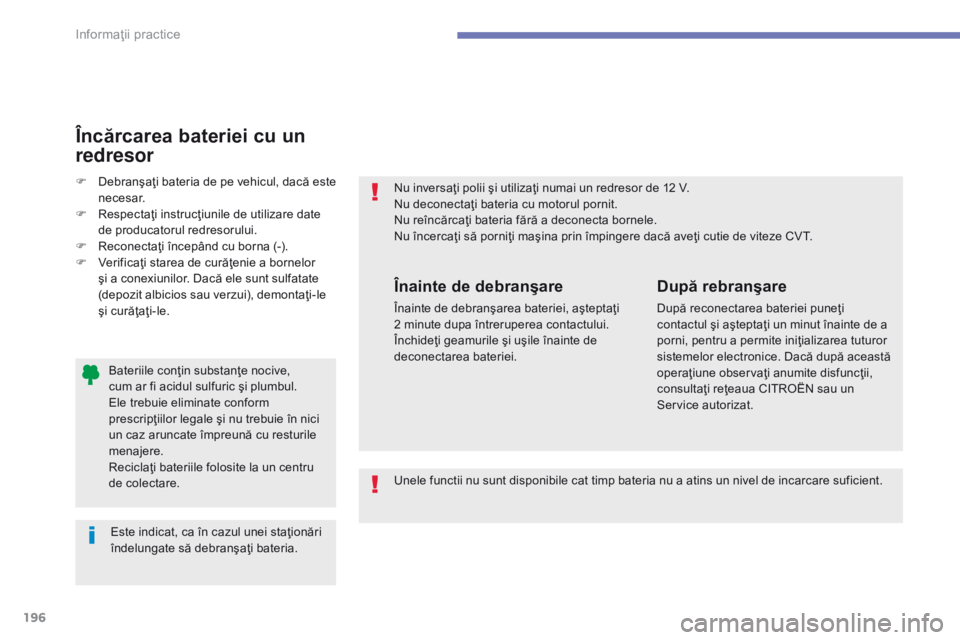

Bateriile conţin substanţe nocive,
cum ar fi acidul sulfuric şi plumbul.
Ele trebuie eliminate conform
prescripţiilor legale şi nu trebuie în nici
un caz aruncate împreună cu resturile
menajere.
Reciclaţi bateriile folosite la un centru
de colectare.Nu inversaţi polii şi utilizaţi numai un redresor de 12 V.
Nu deconectaţi bateria cu motorul pornit.
Nu reîncărcaţi bateria fără a deconecta bornele.
Nu încercaţi să porniţi maşina prin împingere dacă aveţi cutie de viteze CVT.
Este indicat, ca în cazul unei staţionări
îndelungate să debranşaţi bateria.
Înainte de debranşare
Înainte de debranşarea bateriei, aşteptaţi
2 minute dupa întreruperea contactului.
Închideţi geamurile şi uşile înainte de
deconectarea bateriei.
După rebranşare
După reconectarea bateriei puneţi
contactul şi aşteptaţi un minut înainte de a
porni, pentru a permite iniţializarea tuturor
sistemelor electronice. Dacă după această
operaţiune observaţi anumite disfuncţii,
consultaţi reţeaua CITROËN sau un
Service autorizat.
F

D

ebranşaţi bateria de pe vehicul, dacă este
necesar.
F

R

espectaţi instrucţiunile de utilizare date
de producatorul redresorului.
F

R

econectaţi începând cu borna (-).
F

V

erificaţi starea de curăţenie a bornelor
şi a conexiunilor. Dacă ele sunt sulfatate
(depozit albicios sau verzui), demontaţi-le
şi curăţaţi-le.
Încărcarea bateriei cu un
redresor
Unele functii nu sunt disponibile cat timp bateria nu a atins un nivel de incarcare suficient.
Informaţii practice

197
C4-Aircross_ro_Chap07_info-pratiques_ed01-2014

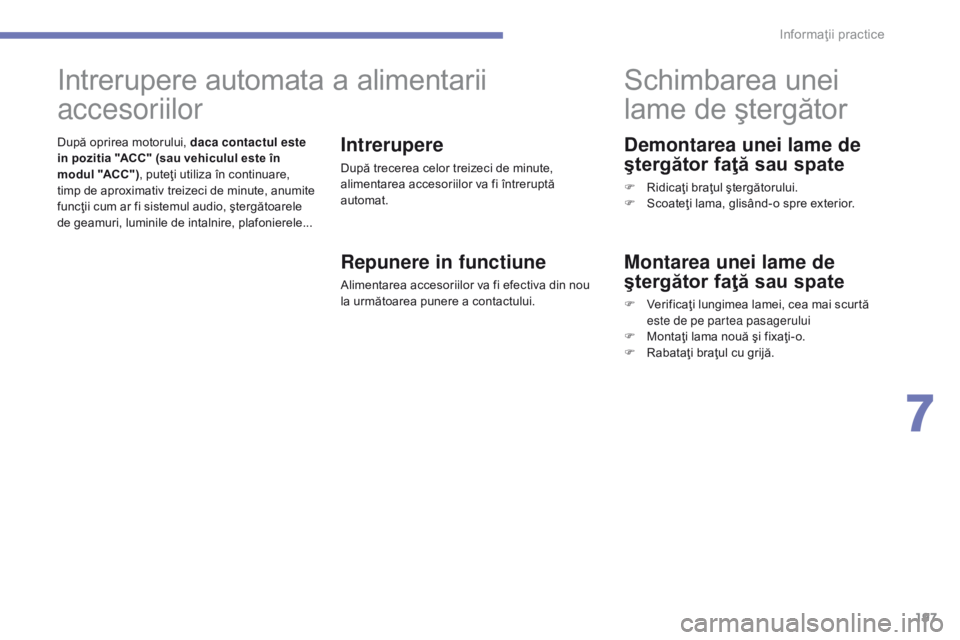

Demontarea unei lame de
ştergător faţă sau spate
F Ridicaţi braţul ştergătorului.
F S coateţi lama, glisând-o spre exterior.
Schimbarea unei
lame de ştergător
Montarea unei lame de
ştergător faţă sau spate
F Verificaţi lungimea lamei, cea mai scurtă este de pe partea pasagerului
F

M
ontaţi lama nouă şi fixaţi-o.
F

R
abataţi braţul cu grijă.
Intrerupere automata a alimentarii
accesoriilor
După oprirea motorului, daca contactul este
in pozitia "ACC" (sau vehiculul este în
modul "ACC") , puteţi utiliza în continuare,
timp de aproximativ treizeci de minute, anumite
funcţii cum ar fi sistemul audio, ştergătoarele
de geamuri, luminile de intalnire, plafonierele...Intrerupere
După trecerea celor treizeci de minute,
alimentarea accesoriilor va fi întreruptă
automat.
Repunere in functiune
Alimentarea accesoriilor va fi efectiva din nou
la următoarea punere a contactului.
7
Informaţii practice

198
C4-Aircross_ro_Chap07_info-pratiques_ed01-2014

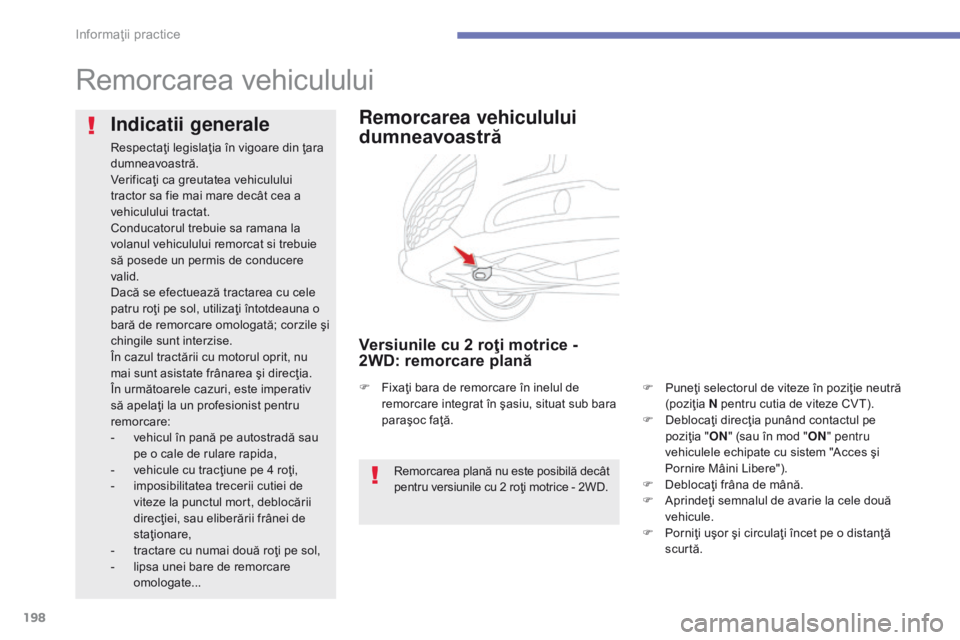

Remorcarea vehiculului
Remorcarea vehiculului
dumneavoastră
Versiunile cu 2 roţi motrice -
2WD: remorcare plană
F Puneţi selectorul de viteze în poziţie neutră (poziţia N pentru cutia de viteze CVT).
F

D
eblocaţi direcţia punând contactul pe
poziţia " ON" (sau în mod " ON" pentru
vehiculele echipate cu sistem "Acces şi
Pornire Mâini Libere").
F

D
eblocaţi frâna de mână.
F

A
prindeţi semnalul de avarie la cele două
vehicule.
F

P
orniţi uşor şi circulaţi încet pe o distanţă
scurtă.
Indicatii generale
Respectaţi legislaţia în vigoare din ţara
dumneavoastră.
Verificaţi ca greutatea vehiculului
tractor sa fie mai mare decât cea a
vehiculului tractat.
Conducatorul trebuie sa ramana la
volanul vehiculului remorcat si trebuie
să posede un permis de conducere
valid.
Dacă se efectuează tractarea cu cele
patru roţi pe sol, utilizaţi întotdeauna o
bară de remorcare omologată; corzile şi
chingile sunt interzise.
În cazul tractării cu motorul oprit, nu
mai sunt asistate frânarea şi direcţia.
În următoarele cazuri, este imperativ
să apelaţi la un profesionist pentru
remorcare:
-

v
ehicul în pană pe autostradă sau
pe o cale de rulare rapida,
-

v
ehicule cu tracţiune pe 4 roţi,
-

i
mposibilitatea trecerii cutiei de
viteze la punctul mort, deblocării
direcţiei, sau eliberării frânei de
staţionare,
-

t
ractare cu numai două roţi pe sol,
-

l
ipsa unei bare de remorcare
omologate... Remorcarea plană nu este posibilă decât
pentru versiunile cu 2 roţi motrice - 2WD.
F

F
ixaţi bara de remorcare în inelul de
remorcare integrat în şasiu, situat sub bara
paraşoc faţă.
