Wiel verwisselen
Het gereedschap is opgeborgen in de
bagageruimte, onder de vloerplaat.
Ga als volgt te werk om toegang tot het
gereedschap te krijgen:
)
Open de achterklep.
)
Til de vloerplaat omhoog en ver wijder
deze.

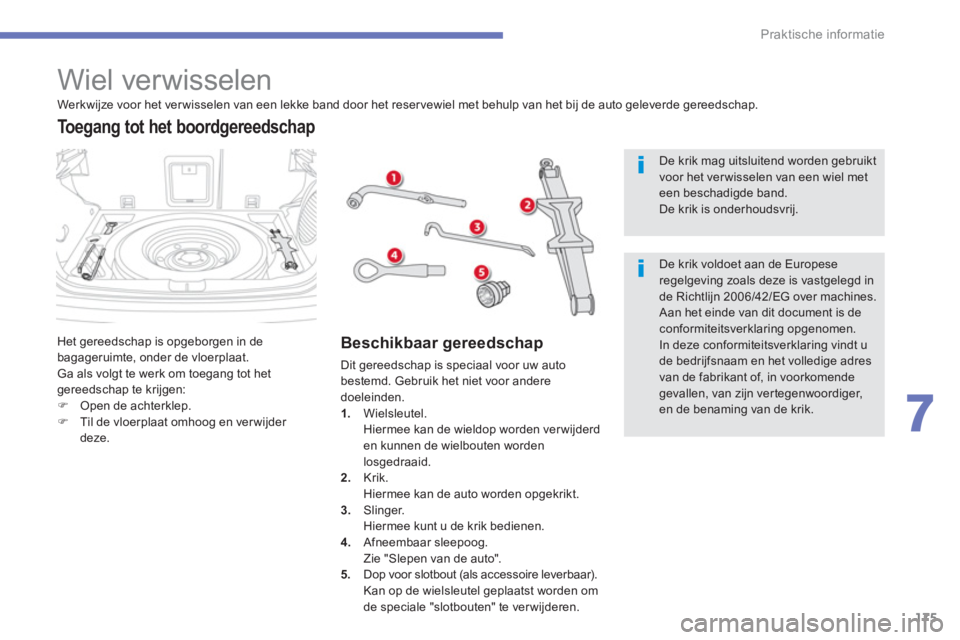

Toegang tot het boordgereedschap
Beschikbaar gereedschap
Dit gereedschap is speciaal voor uw auto
bestemd. Gebruik het niet voor andere
doeleinden.
1.
Wielsleutel.
Hiermee kan de wieldop worden ver wijderd
en kunnen de wielbouten worden
losgedraaid.
2.
Krik.
Hiermee kan de auto worden opgekrikt.
3.
Slinger.
Hiermee kunt u de krik bedienen.
4.
Afneembaar sleepoog.
Zie "Slepen van de auto".
5.
Dop voor slotbout (als accessoire leverbaar).
Kan op de wielsleutel geplaatst worden om
de speciale "slotbouten" te ver wijderen.
Werkwijze voor het ver wisselen van een lekke band door het reser vewiel met behulp van het bij de auto geleverde gereedschap.
De krik mag uitsluitend worden gebruikt
voor het ver wisselen van een wiel met
een beschadigde band.
De krik is onderhoudsvrij.
De krik voldoet aan de Europese
regelgeving zoals deze is vastgelegd in
de Richtlijn 2006/42/EG over machines.
Aan het einde van dit document is de
conformiteitsverklaring opgenomen.
In deze conformiteitsverklaring vindt u
de bedrijfsnaam en het volledige adres
van de fabrikant of, in voorkomende
gevallen, van zijn vertegenwoordiger,
en de benaming van de krik.
Page 412 of 446
177
7
Praktische informatie
Demonteren van het wiel
Plaats van de auto
Zet de auto op een plaats waar het
verkeer niet gehinderd wordt en zorg
er voor dat de auto op een vlakke en
bij voorkeur horizontale, stabiele en
stroeve ondergrond staat.
Trek de handrem aan, zet het contact af
en schakel de eerste versnelling in om
de wielen te blokkeren.
Ga nooit onder een auto liggen die
alleen op de krik steunt; gebruik
bokken.

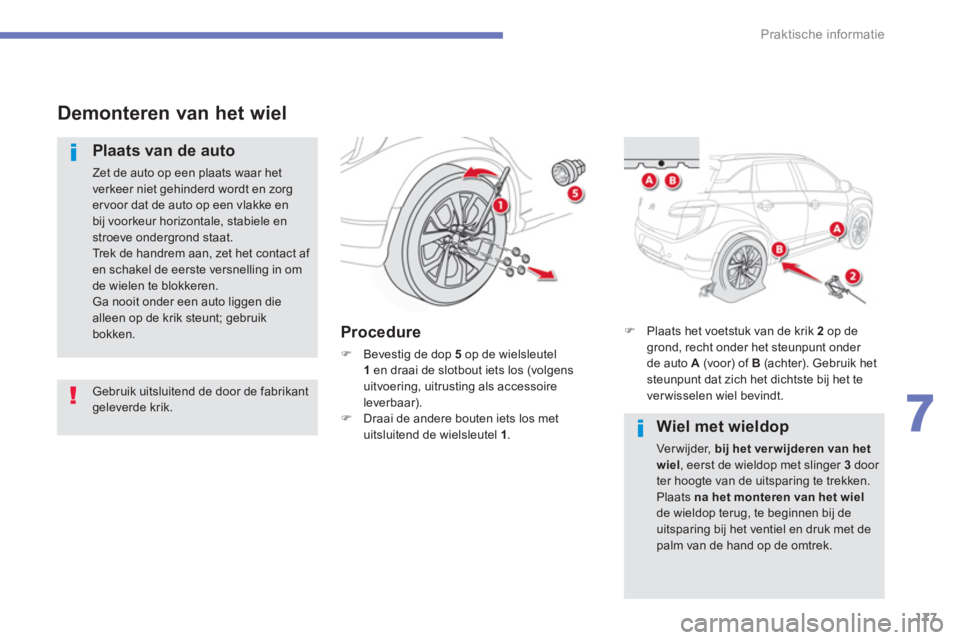

Procedure
)
Bevestig de dop 5
op de wielsleutel
1
en draai de slotbout iets los (volgens
uitvoering, uitrusting als accessoire
leverbaar).
)
Draai de andere bouten iets los met
uitsluitend de wielsleutel 1
.
Gebruik uitsluitend de door de fabrikant
geleverde krik.
)
Plaats het voetstuk van de krik 2
op de
grond, recht onder het steunpunt onder
de auto A
(voor) of B
(achter). Gebruik het
steunpunt dat zich het dichtste bij het te
ver wisselen wiel bevindt.
Wiel met wieldop
Ver wijder, bij het ver wijderen van het
wiel
, eerst de wieldop met slinger 3
door
ter hoogte van de uitsparing te trekken.
Plaats na het monteren van het wiel
de wieldop terug, te beginnen bij de
uitsparing bij het ventiel en druk met de
palm van de hand op de omtrek.
Page 413 of 446
178
Praktische informatie
)

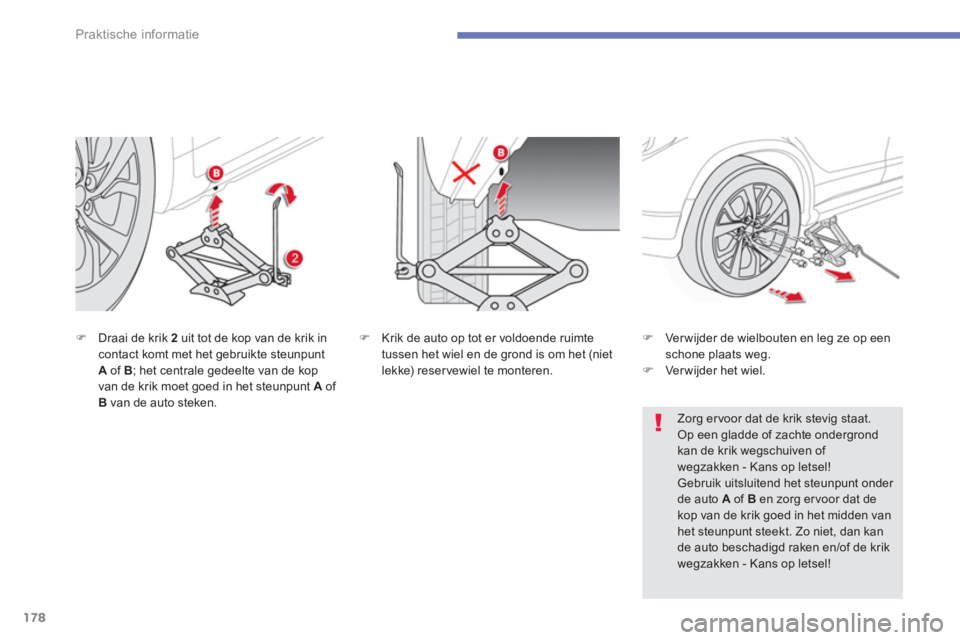

Draai de krik 2
uit tot de kop van de krik in
contact komt met het gebruikte steunpunt
A
of B
; het centrale gedeelte van de kop
van de krik moet goed in het steunpunt A
of
B
van de auto steken.
)
Krik de auto op tot er voldoende ruimte
tussen het wiel en de grond is om het (niet
lekke) reservewiel te monteren.
)
Ver wijder de wielbouten en leg ze op een
schone plaats weg.
)
Ver wijder het wiel.
Zorg er voor dat de krik stevig staat.
Op een gladde of zachte ondergrond
kan de krik wegschuiven of
wegzakken - Kans op letsel!
Gebruik uitsluitend het steunpunt onder
de auto A
of B
en zorg ervoor dat de
kop van de krik goed in het midden van
het steunpunt steekt. Zo niet, dan kan
de auto beschadigd raken en/of de krik
wegzakken - Kans op letsel!
Page 414 of 446
215
8
Onderhoud
Vermijd langdurig huidcontact met
afgewerkte olie en andere vloeistoffen.
De meeste van deze vloeistoffen zijn
bijtend en schadelijk voor de gezondheid.
Gooi afgewerkte olie en andere
vloeistoffen niet in het riool, in het water
of op de grond.
Deponeer afgewerkte olie in de daarvoor
bestemde containers bij het CITROËN-
netwerk of een gekwalificeerde
werkplaats.
Afgewerkte producten
Bijvullen
Het reser voir moet snel worden bijgevuld
door het CITROËN-netwerk of door een
gekwalificeerde werkplaats.
Additiefniveau (1,6 HDi
110 dieselmotor met
roetfilter)
Als het minimumniveau van het additief is
bereikt verschijnt deze melding.
Type ruiten- en
koplampsproeier vloeistof
Voor een optimale reiniging en om het bevriezen
van de sproeiers te voorkomen is het (bij)vullen
van het reservoir met water niet toegestaan.
Niveau ruiten- en
koplampsproeiervloeistof
Zet de auto stil en het contact af om
dit niveau te controleren en eventueel
bij te vullen.
)
Open de motorkap en plaats de
motorkapsteun.
)
Ver wijder de dop van het
ruitensproeiervloeistofreservoir.
)
Controleer het niveau met behulp van de
peilstok en vul indien nodig het niveau bij.
)
Plaats de dop terug op het reser voir en
sluit de motorkap.
Wij raden u aan 's winters vloeistof
op basis van ethanol of methanol te
gebruiken.
Page 415 of 446
9
219
Technische gegevens
*
Het maximumvermogen komt overeen met het op de testbank gehomologeerde vermogen, onder de voor waarden die zijn vastgelegd in de
Europese regelgeving (richtlijn 1999/99/CE).
Motoren en versnellingsbakken
.../S
: uitvoering met de functie Stop & Start (AS&G).
BENZINEMOTOREN
1,6 L 115
2,0 L 150
Type variant uitvoering:
BU...
NKZ0
NKZ0/S
NKZ9
NKZ9/S
AFYR
AFZ7
AFYV
AFZM
AFYT
AFZH
AFZ9
AFYW
AFZP
AFZC
Aandrijving
2WD
2WD
2WD
4WD
2WD
4WD
Cilinderinhoud (cm3)
159 0
19 98
Boring x slag (mm)
75 x 90
86 x 86
Max. vermogen * : ECE-norm (kW)
86
113
Toerental bij max. vermogen (/min)
6000
6000
Max. koppel: ECE-norm (Nm)
15 4
19 9
Toerental bij max. koppel (t /min)
4000
4200
Brandstof
Loodvrij
Loodvrij
Katalysator
Ja
Ja
VERSNELLINGSBAKKEN
Handgeschakeld
(5 versnellingen)
CVT
(6 versnellingen)
Handgeschakeld
(5 versnellingen)
CVT
(6 versnellingen)
INHOUD CARTER (in liter)
Motor (met ver vangen filter)
4,2
4,3
Page 416 of 446
220
Technische gegevens
Gewichten en aanhangergewichten uitvoeringen met benzinemotor (kg)
De aanhangergewichten verschillen per
