CITROEN C4 AIRCROSS 2016 Manual do condutor (in Portuguese)

9
225
Características técnicas

*
Veículo não tractor.














Para os outros países de comercialização


MOTORES A GASOLINA


2,0 L 150



Caixas de velocidades


Manual (5 velocidades)



CVT (6 velocidades)



Tipos variantes versões:
BU...


AFYR

AFZ7



AFYV

AFZM





AFYT

AFZH
AFZ9





AFYW

AFZP
AFZC



Modo de transmissão


2WD



4WD



2WD



4WD




- Ta r a
1 340
1 405
1 370
1 435


- Peso em ordem de marcha
1 415
1 480
1 445
1 510


- Peso máximo tecnicamente admissível em
carga (MTAC)
1 970
1 970
1 970
1 970


- Peso máximo tecnicamente admissível em
carga (MTAC) em situação de reboque
2 035
2 035
2 035
2 035


- Peso total de circulação autorizado (MTR A)
em inclinação 12%
2 655
2 655
- *

- *



- Reboque com travão (no limite de MTR A)
em inclinação 10% ou 12%
650
650
- *

- *



- Reboque sem travão
650
650
- *

- *



- Peso recomendado no ponto de engate
65
65
- *

- *

226
Características técnicas

*
A potência máxima corresponde ao valor homologado no banco do motor, em conformidade com as condições definidas pela regulamentação
europeia (Diretiva 1999/99/CE).
MOTORES A DIESEL


e- HDi 115



1,8 HDi 140



Tipos variantes versões: BU
...

9HD5/S

9HD5/1S



9HDK/S

9HDK/1S



6HYG



Modo de transmissão


2WD



4WD



4WD


Cilindrada (cm
3
)
1 560
1 798
Diâmetro x curso (mm)
77 x 88,3
83 x 83,1
Pot. máx * : norma CE (kW)
84
103
Regime de pot. máx. (rpm)
3 600
4 000
Binário máx.: norma CE (Nm)
270
290
Regime de binário máx. (rpm)
1 750
2 000 a 3 000
Combustível
Gasóleo
Gasóleo
Catalisador
Sim
Sim
Filtro de partículas (FAP)
Sim
Sim

CAIXAS DE VELOCIDADES

Manual
(6 velocidades)
Manual
(6 velocidades)

CAPACIDADE DE ÓLEO (em litros)







Motor (com troca de filtro)
3,75
5,3











Motorizações e caixas de velocidades


.../S
e .../1S
: modelo equipado com a função Stop & Start (AS&G).

9
227
Características técnicas












Pesos e cargas rebocáveis Diesel (kg)


Os valores de pesos rebocáveis homologados
diferem segundo as zonas de comercialização
(ver os quadros das páginas que se seguem).
Os valores exactos são indicados no DUA do
seu veículo bem como na chapa do construtor.
Esses valores são igualmente mencionados na
documentação comercial.
Para mais precisões, consultar a rede
CITROËN ou uma oficina qualificada.
O peso em ordem de marcha é igual à tara + o
condutor (75 kg).
Os valores de MTR A e das cargas rebocáveis
indicados são válidos para uma altitude
máxima de 1000 metros; a carga rebocável
mencionada deve ser reduzida em 10% por
incrementos de 1000 metros suplementares.
No caso de um veículo tractor, é proibido
ultrapassar a velocidade de 100 km/h (respeitar
a legislação em vigor no país de utilização).
Temperaturas exteriores elevadas podem
originar o baixo desempenho do veículo para
proteger o motor, quando a temperatura
exterior for superior a 37°C, deve limitar o peso
rebocado.

O peso de reboque com travões pode
ser aumentado, de acordo com o
limite de MTR A, desde que se reduza
a MTAC do veículo tractor. Atenção,

o reboque com o veículo tractor
pouco carregado pode diminuir a
respectiva a
derência à estrada.

228
Características técnicas

MOTORES A DIESEL



e- HDi 115



Caixas de velocidades


Manual (6 velocidades)



Tipos variantes versões:
BU...


9HD5/S

9HD5/1S



9HDK/S

9HDK/1S



Modo de transmissão


2WD



4WD




- Ta r a
1 315
1 425


- Peso em ordem de marcha
1 390
1 500


- Peso máximo tecnicamente admissível em
carga (MTAC)
2 060
2 060


- Peso máximo tecnicamente admissível em
carga (MTAC) em situação de reboque
2 130
2 130


- Peso total de circulação autorizada (MTR A)
em inclinação 12%
3 260
3 260


- Reboque com travão (no limite de MTR A)
em inclinação 10% ou 12%
1 130
1 130


- Reboque com travão (com carga no limite
de MTR A)
1 300
1 300


- Reboque sem travão
695
750


- Peso recomendado no ponto de engate
70
70














Para as zonas: Europa, Turquia, DOM-TOM

9
229
Características técnicas

MOTORES A DIESEL



e- HDi 115



Caixas de velocidades


Manual (6 velocidades)



Tipos variantes versões:
BU...


9HD5/S

9HD5/1S



9HDK/S

9HDK/1S



Modo de transmissão


2WD



4WD




- Ta r a
1 410
1 475


- Peso em ordem de marcha
1 485
1 550


- Peso máximo tecnicamente admissível em
carga (MTAC)
2 060
2 060


- Peso máximo tecnicamente admissível em
carga (MTAC) em situação de reboque
2 130
2 130


- Peso total de circulação autorizada (MTR A)
em inclinação 12%
3 260
3 260


- Reboque com travão (no limite de MTR A)
em inclinação 10% ou 12%
1 130
1 130


- Reboque com travão (com carga no limite
de MTR A)
1 300
1 300


- Reboque sem travão
695
750


- Peso recomendado no ponto de engate
70
70














Para: Rússia, Ucrânia, Marrocos, Argentina, Chile

230
Características técnicas













Para: Austrália, Nova-Zelândia


MOTORES A DIESEL



-



Caixas de velocidades



-



Tipos variantes versões:
BU...



-



Modo de transmissão



-




- Ta r a

-


- Peso em ordem de marcha

-


- Peso máximo tecnicamente admissível em carga (MTAC)
-


- Peso máximo tecnicamente admissível em carga (MTAC) em
situação de reboque
-


- Peso total de circulação autorizada (MTR A)
em inclinação 12%
-


- Reboque com travão (no limite de MTR A)
em inclinação 10% ou 12%
-


- Reboque sem travão

-


- Peso recomendado no ponto de engate
-

9
231
Características técnicas

MOTORES A DIESEL



e- HDi 115



Caixas de velocidades


Manual (6 velocidades)



Tipos variantes versões:
BU...


9HD5/S

9HD5/1S



9HDK/S

9HDK/1S



Modo de transmissão


2WD



4WD




- Ta r a
1 420
1 485


- Peso em ordem de marcha
1 495
1 560


- Peso máximo tecnicamente admissível em
carga (MTAC)
2 060
2 060


- Peso máximo tecnicamente admissível em
carga (MTAC) em situação de reboque
2 130
2 130


- Peso total de circulação autorizada (MTR A)
em inclinação 12%
3 321
3 321


- Reboque com travão (no limite de MTR A)
em inclinação 10% ou 12%
1 200
1 200


- Reboque sem travão
750
750


- Peso recomendado no ponto de engate
70
70














Para: África do Sul

232
Características técnicas

MOTORES A DIESEL


e- HDi 115



1,8 HDi 140



Caixas de velocidades


Manual (6 velocidades)



Manual (6 velocidades)



Tipos variantes versões:
BU...


9HD5/S

9HD5/1S



9HDK/S

9HDK/1S



6HYG



Modo de transmissão


2WD



4WD



4WD




- Ta r a
1 420
1 485
1 520


- Peso em ordem de marcha
1 495
1 560
1 595


- Peso máximo tecnicamente admissível em
carga (MTAC)
2 060
2 060
2 060


- Peso máximo tecnicamente admissível em
carga (MTAC) em situação de reboque
2 130
2 130
2 130


- Peso total de circulação autorizada (MTR A)
em inclinação 12%
2 745
2 745
2 745


- Reboque com travão (no limite de MTR A)
em inclinação 10% ou 12%
650
650
650


- Reboque sem travão
650
650
650


- Peso recomendado no ponto de engate
70
70
70














Para os outros países de comercialização

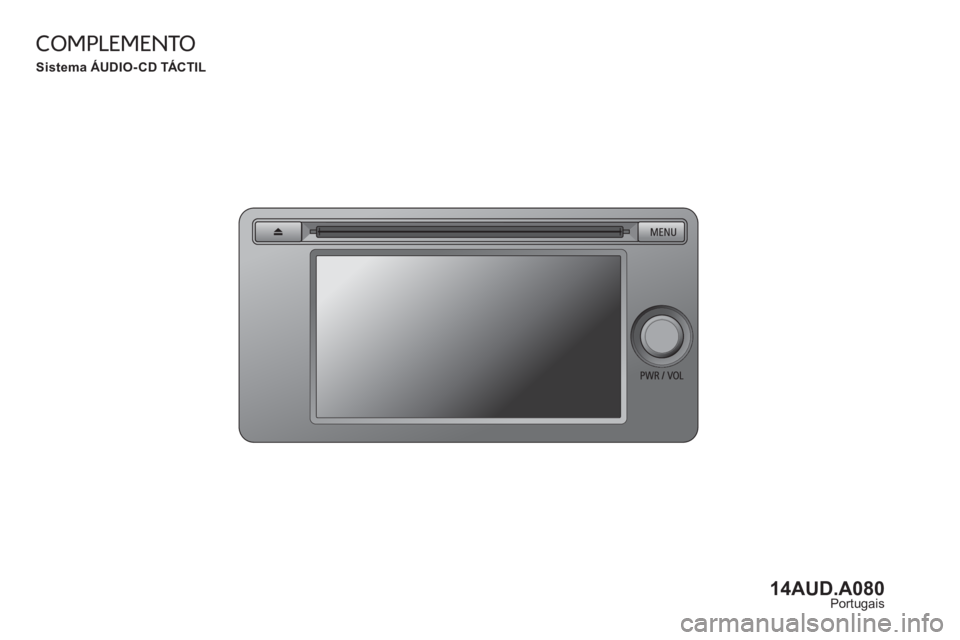

COMPLEMENTO




Sistema ÁUDIO- CD TÁCTIL
14AUD.A080Portugais

Áudio e Telemática
2












Ecrã do sistema de Áudio-CD táctil


Ligado ao sistema de Áudio- CD táctil, este
ecrã permite visualizar:


- a hora,

- as informações ligadas ao auto-rádio.
(Ver a rubrica "O áudio e a telemática").


Por razões de segurança, o condutor
deve imperativamente realizar as
operações que necessitam uma grande
atenção com o veículo parado.
Não utilize objectos pontiagudos no
ecrã táctil.
Não toque no ecrã com as mãos
molhadas.

Utilize um pano limpo e macio para
limpar o ecrã.
Utilize as teclas visíveis no ecrã para fazer
funcionar o sistema.


)
Prima a tecla MENU
para visualizar o meu
geral.

)
Prima " Setting
". (Regulação).

)
Prima " System Setting
". (Regulação do
sistema).

)
Prima " Time Setting
". (Regulação da
data e hora).
Regulação da hora

Funcionamento geral




1.
Ejetar o CD.

2.
Ligar / desligar o sistema.
Regulação do volume sonoro.

3.
Ter acesso aos diferentes menus do
sistema.
