175
7
Informações práticas

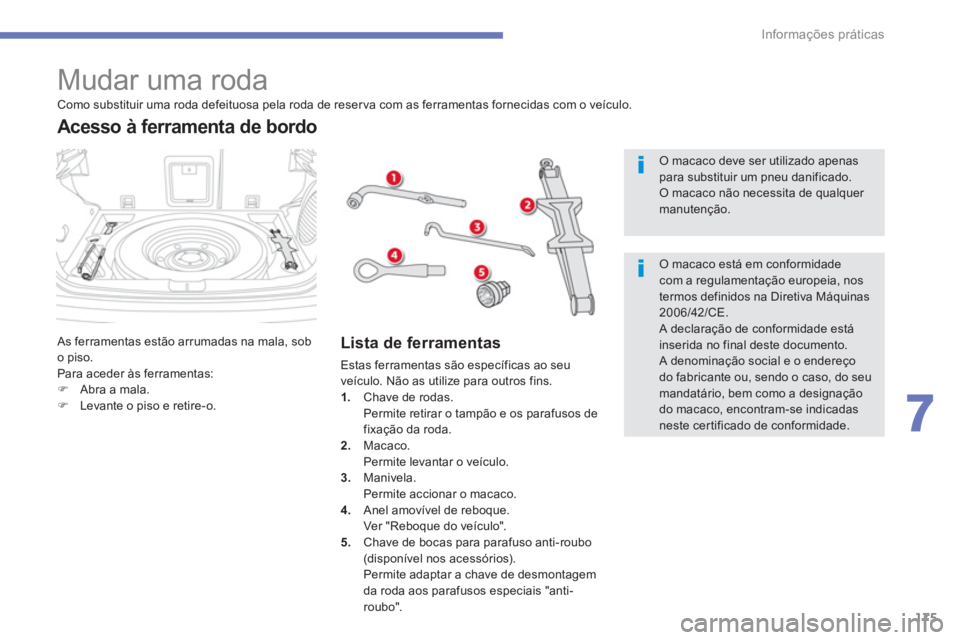

Mudar uma roda
As ferramentas estão arrumadas na mala, sob
o piso.
Para aceder às ferramentas:
)
Abra a mala.
)
Levante o piso e retire-o.
Acesso à ferramenta de bordo
Lista de ferramentas
Estas ferramentas são específicas ao seu
veículo. Não as utilize para outros fins.
1.
Chave de rodas.
Permite retirar o tampão e os parafusos de
fixação da roda.
2.
Macaco.
Permite levantar o veículo.
3.
Manivela.
Permite accionar o macaco.
4.
Anel amovível de reboque.
Ver "Reboque do veículo".
5.
Chave de bocas para parafuso anti-roubo
(disponível nos acessórios).
Permite adaptar a chave de desmontagem
da roda aos parafusos especiais "anti-
roubo".
Como substituir uma roda defeituosa pela roda de reser va com as ferramentas fornecidas com o veículo.
O macaco deve ser utilizado apenas
para substituir um pneu danificado.
O macaco não necessita de qualquer
manutenção.
O macaco está em conformidade
com a regulamentação europeia, nos
termos definidos na Diretiva Máquinas
2006/42/CE.
A declaração de conformidade está
inserida no final deste documento.
A denominação social e o endereço
do fabricante ou, sendo o caso, do seu
mandatário, bem como a designação
do macaco, encontram-se indicadas
neste certificado de conformidade.
Page 412 of 446
177
7
Informações práticas

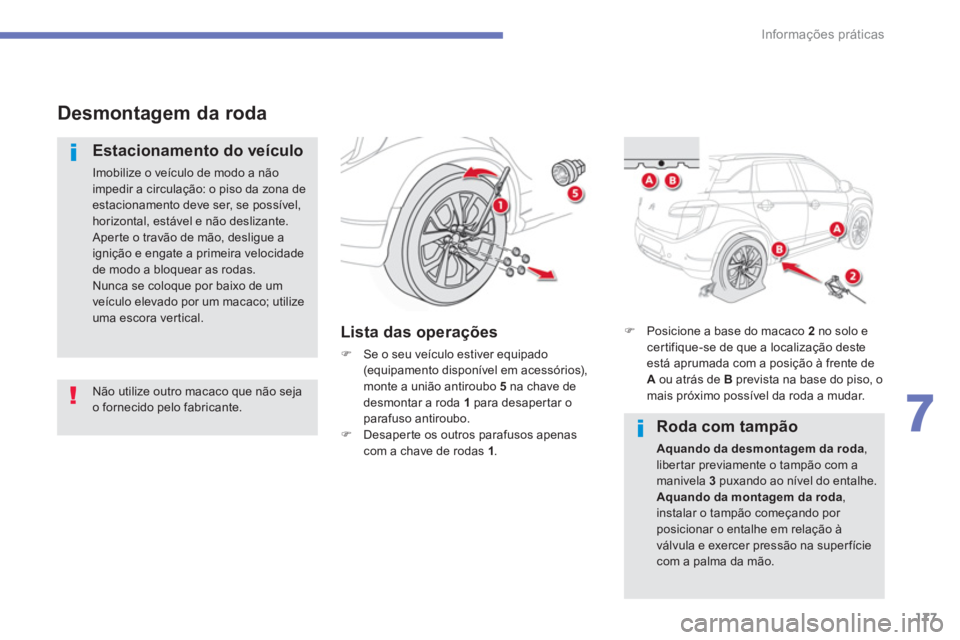

Desmontagem da roda
Estacionamento do veículo
Imobilize o veículo de modo a não
impedir a circulação: o piso da zona de
estacionamento deve ser, se possível,
horizontal, estável e não deslizante.
Aperte o travão de mão, desligue a
ignição e engate a primeira velocidade
de modo a bloquear as rodas.
Nunca se coloque por baixo de um
veículo elevado por um macaco; utilize
uma escora vertical.
Lista das operações
)
Se o seu veículo estiver equipado
(equipamento disponível em acessórios),
monte a união antiroubo 5
na chave de
desmontar a roda 1
para desapertar o
parafuso antiroubo.
)
Desaperte os outros parafusos apenas
com a chave de rodas 1
.
Não utilize outro macaco que não seja
o fornecido pelo fabricante.
)
Posicione a base do macaco 2
no solo e
certifique-se de que a localização deste
está aprumada com a posição à frente de
A
ou atrás de B
prevista na base do piso, o
mais próximo possível da roda a mudar.
Roda com tampão
Aquando da desmontagem da roda
,
libertar previamente o tampão com a
manivela 3
puxando ao nível do entalhe.
Aquando da montagem da roda
,
instalar o tampão começando por
posicionar o entalhe em relação à
válvula e exercer pressão na super fície
com a palma da mão.
Page 413 of 446
178
Informações práticas
)

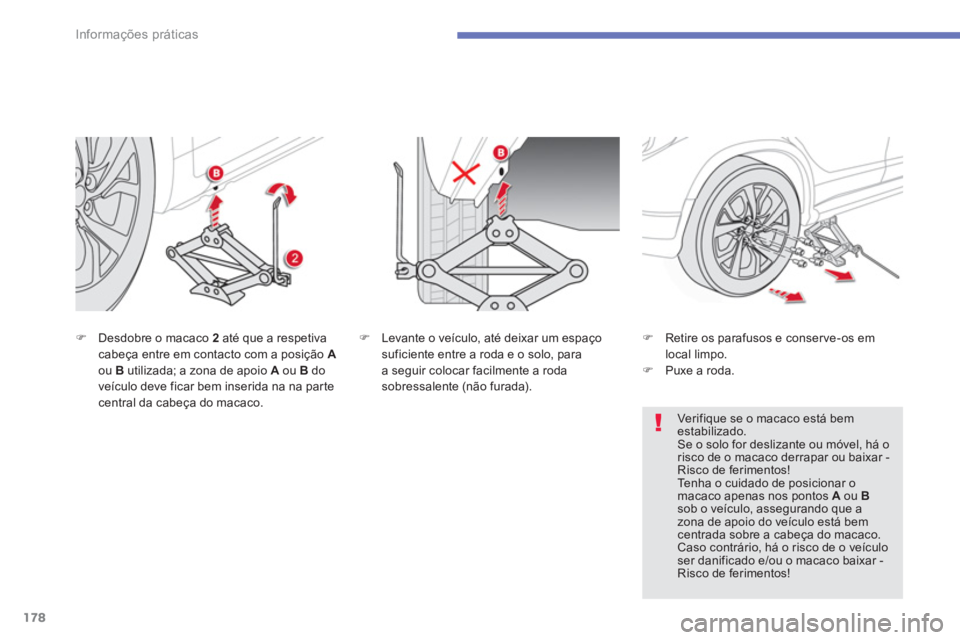

Desdobre o macaco 2
até que a respetiva
cabeça entre em contacto com a posição A
ou B
utilizada; a zona de apoio A
ou B
do
veículo deve ficar bem inserida na na parte
central da cabeça do macaco.
)
Levante o veículo, até deixar um espaço
suficiente entre a roda e o solo, para
a seguir colocar facilmente a roda
sobressalente (não furada).
)
Retire os parafusos e conserve-os em
local limpo.
)
Puxe a roda.
Verifique se o macaco está bem
estabilizado.
Se o solo for deslizante ou móvel, há o
risco de o macaco derrapar ou baixar -
Risco de ferimentos!
Tenha o cuidado de posicionar o
macaco apenas nos pontos A
ou B
sob o veículo, assegurando que a
zona de apoio do veículo está bem
centrada sobre a cabeça do macaco.
Caso contrário, há o risco de o veículo
ser danificado e/ou o macaco baixar -
Risco de ferimentos!
Page 414 of 446
215
8
Ver if ic aç ões

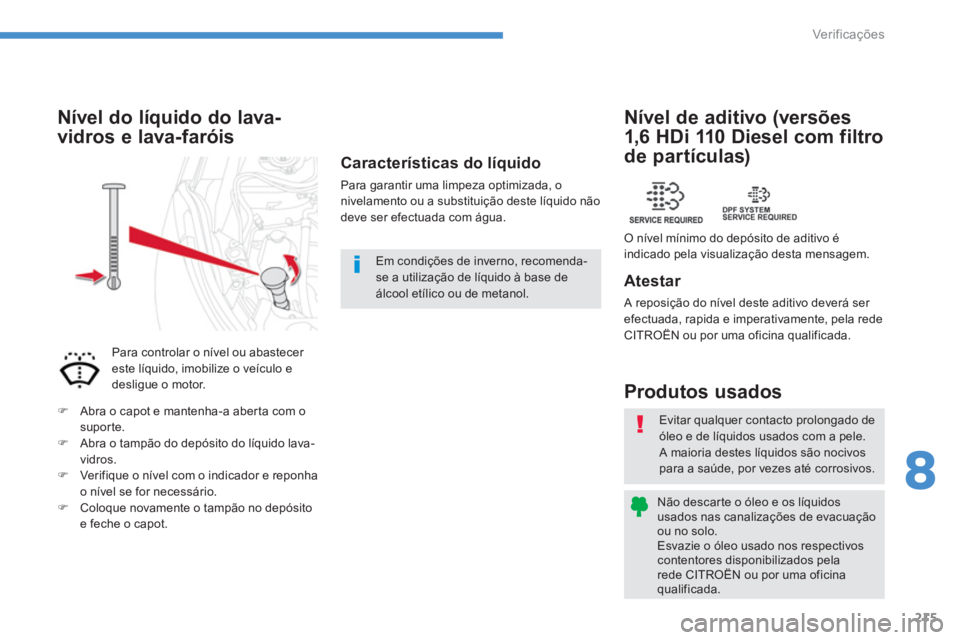

Evitar qualquer contacto prolongado de
óleo e de líquidos usados com a pele.
A maioria destes líquidos são nocivos
para a saúde, por vezes até corrosivos.
Não descarte o óleo e os líquidos
usados nas canalizações de evacuação
ou no solo.
Esvazie o óleo usado nos respectivos
contentores disponibilizados pela
rede CITROËN ou por uma oficina
qualificada.
Produtos usados
Atestar
A reposição do nível deste aditivo deverá ser
efectuada, rapida e imperativamente, pela rede
CITROËN ou por uma oficina qualificada.
Nível de aditivo (versões
1,6 HDi 110 Diesel com filtro
de partículas)
O nível mínimo do depósito de aditivo é
indicado pela visualização desta mensagem.
Características do líquido
Para garantir uma limpeza optimizada, o
nivelamento ou a substituição deste líquido não
deve ser efectuada com água.
Nível do líquido do lava-
vidros e lava-faróis
Para controlar o nível ou abastecer
este líquido, imobilize o veículo e
desligue o motor.
)
Abra o capot e mantenha-a aberta com o
suporte.
)
Abra o tampão do depósito do líquido lava-
vidros.
)
Verifique o nível com o indicador e reponha
o nível se for necessário.
)
Coloque novamente o tampão no depósito
e feche o capot.
Em condições de inverno, recomenda-
se a utilização de líquido à base de
álcool etílico ou de metanol.
Page 415 of 446
9
219
Características técnicas
*
A potência máxima corresponde ao valor homologado no banco do motor, em conformidade com as condições definidas pela
regulamentação europeia (Diretiva 1999/99/CE).
Motorizações e caixas de velocidades
.../S
: modelo equipado com a função Stop & Start (AS&G).
MOTORES A GASOLINA
1,6 L 115
2,0 L 150
Tipos variantes versões:
BU...
NKZ0
NKZ0/S
NKZ9
NKZ9/S
AFYR
AFZ7
AFYV
AFZM
AFYT
AFZH
AFZ9
AFYW
AFZP
AFZC
Modo de transmissão
2WD
2WD
2WD
4WD
2WD
4WD
Cilindrada (cm
3
)
1 590
1 998
Diâmetro x curso (mm)
75 x 90
86 x 86
Pot. máx * : norma CE (kW)
86
113
Regime de pot. máx. (rpm)
6 000
6 000
Binário máx.: norma CE (Nm)
15 4
19 9
Regime de binário máx. (rpm)
4 000
4 200
Combustível sem chumbo
Sem chumbo
Sem chumbo
Catalisador
Sim
Sim
CAIXAS DE VELOCIDADES
Manual
(5 velocidades)
CVT
(6 velocidades)
Manual
(5 velocidades)
CVT
(6 velocidades)
CAPACIDADE DE ÓLEO (em litros)
Motor (com troca de cartucho)
4,2
4,3
Page 416 of 446
220
Características técnicas

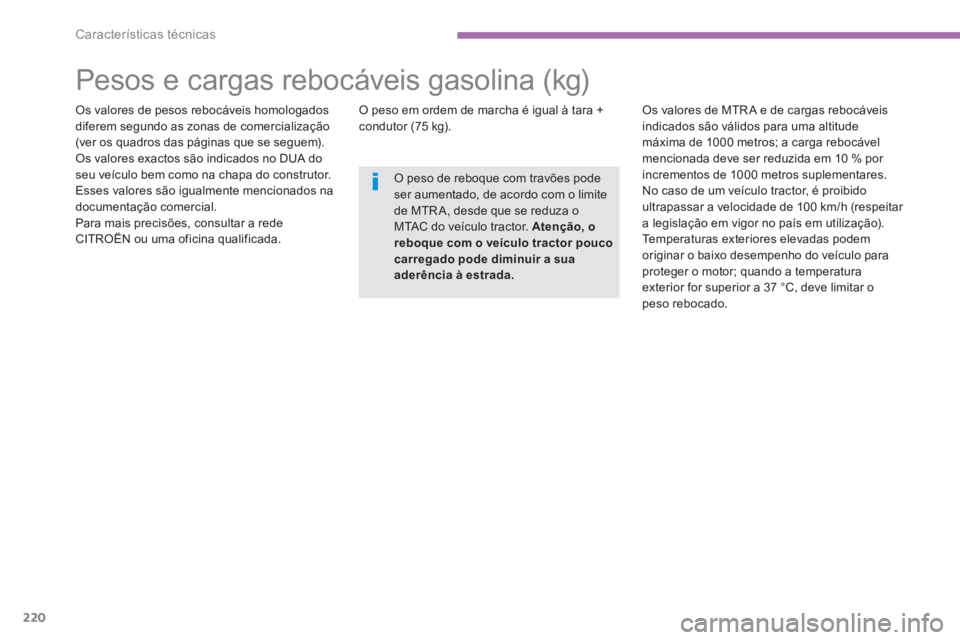

Pesos e cargas rebocáveis gasolina (kg)
Os valores de pesos rebocáveis homologados
diferem segundo as zonas de comercialização
(ver os quadros das páginas que se seguem).
Os valores exactos são indicados no DUA do
seu veículo bem como na chapa do construtor.
Esses valores são igualmente mencionados na
documentação comercial.
Para mais precisões, consultar a rede
CITROËN ou uma oficina qualificada.
O peso em ordem de marcha é igual à tara +
condutor (75 kg).
Os valores de MTR A e de cargas rebocáveis
indicados são válidos para uma altitude
máxima de 1000 metros; a carga rebocável
mencionada deve ser reduzida em 10 % por
incrementos de 1000 metros suplementares.
No caso de um veículo tractor, é proibido
ultrapassar a velocidade de 100 km/h (respeitar
a legislação em vigor no país em utilização).
Temperaturas exteriores elevadas podem
originar o baixo desempenho do veículo para
proteger o motor; quando a temperatura
exterior for superior a 37 °C, deve limitar o
peso rebocado.
O peso de reboque com travões pode
ser aumentado, de acordo com o limite
de MTR A, desde que se reduza o
MTAC do veículo tractor. Atenção, o
reboque com o veículo tractor pouco
carregado pode diminuir a sua
aderência à estrada.
Page 417 of 446
9
221
Características técnicas
Para as zonas: Europa, Turquia, DOM-TOM
MOTORES A GASOLINA
-
Caixas de velocidades
-
Tipos variantes versões:
BU...
-
Modo de transmissão
-
- Ta r a
-
- Peso em ordem de marcha
-
- Peso máximo tecnicamente admissível em carga (MTAC)
-
- Peso máximo tecnicamente admissível em carga (MTAC) em
situação de reboque
-
- Peso total de circulação autorizado (MTR A)
em inclinação 12%
-
- Reboque com travão (no limite de MTR A)
em inclinação 10% ou 12%
-
- Reboque sem travão
-
- Peso recomendado no ponto de engate
-
Page 418 of 446
222
Características técnicas
Para: Rússia, Ucrânia, Marrocos, Argentina, Chile, TOM.
MOTORES A GASOLINA
1,6 L 115
2,0 L 150
Caixas de velocidades
Manual
(5 velocidades)
Manual (5 velocidades)
CVT (6 velocidades)
Tipos variantes versões:
BU...
NKZ7
NKZ0
AFZ7
AFZM
AFZH
AFZ9
AFZP
AFZC
Modo de transmissão
2WD
2WD
4WD
2WD
4WD
- Ta r a
1 310
1 355
1 420
1 385
1 450
- Peso em ordem de marcha
1 385
1 430
1 495
1 460
1 525
- Peso máximo tecnicamente admissível em
carga (MTAC)
1 870
1 970
1 970
1 970
1 970
- Peso máximo tecnicamente admissível em
carga (MTAC) em situação de reboque
1 925
2 035
2 035
2 035
2 035
- Peso total de circulação autorizado (MTR A)
em inclinação 12%
3 025
3 335
3 335
3 335
3 335
- Reboque com travão (no limite de MTR A)
em inclinação 10% ou 12%
1 100
1 300
1 300
1 300
1 300
- Reboque sem travão
685
715
74 5
725
750
- Peso recomendado no ponto de engate
55
65
65
65
65
Page 419 of 446
9
223
Características técnicas
Para: Austrália, Nova-Zelândia
MOTORES A GASOLINA
2,0 L 150
Caixas de velocidades
Manual (5 velocidades)
CVT (6 velocidades)
Tipos variantes versões:
BU...
AFZ7
AFZM
AFZH
AFZP
Modo de transmissão
2WD
4WD
2WD
4WD
- Ta r a
1 350
1 415
1 380
1 445
- Peso em ordem de marcha
1 425
1 490
1 455
1 520
- Peso máximo tecnicamente admissível em
carga (MTAC)
1 970
1 970
1 970
1 970
- Peso máximo tecnicamente admissível em
carga (MTAC) em situação de reboque
2 035
2 035
2 035
2 035
- Peso total de circulação autorizado (MTR A)
em inclinação 12%
3 020
3 020
3 020
3 020
- Reboque com travão (no limite de MTR A)
em inclinação 10% ou 12%
1 050
1 050
1 050
1 050
- Reboque sem travão
750
750
750
750
- Peso recomendado no ponto de engate
65
65
65
65
Page 420 of 446
224
Características técnicas
Para: África do Sul
MOTORES A GASOLINA
2,0 L 150
Caixas de velocidades
Manual (5 velocidades)
CVT (6 velocidades)
Tipos variantes versões:
BU...
AFYR
AFYV
AFYT
AFYW
Modo de transmissão
2WD
4WD
2WD
4WD
- Ta r a
1 350
1 415
1 390
1 455
- Peso em ordem de marcha
1 425
1 490
1 465
1 530
- Peso máximo tecnicamente admissível em
carga (MTAC)
1 970
1 970
1 970
1 970
- Peso máximo tecnicamente admissível em
carga (MTAC) em situação de reboque
2 035
2 035
2 035
2 035
- Peso total de circulação autorizado (MTR A)
em inclinação 12%
3 075
3 075
2 760
2 760
- Reboque com travão (no limite de MTR A)
em inclinação 10% ou 12%
1 050
1 050
750
750
- Reboque sem travão
1 050
1 050
750
750
- Peso recomendado no ponto de engate
65
65
65
65
