es étiquettes sont apposées en différents
endroits de votre véhicule.
e
lles comportent
des avertissements de sécurité ainsi que des
informations d’identification de votre véhicule. Ne
les enlevez pas : elles font partie intégrante de votre
véhicule.
a

utomobiles C
it
R
o
Ë
n
atteste, par application
des dispositions de la réglementation européenne
(
d
irective 2000/53) relative aux véhicules hors
d'usage, qu'elle atteint les objectifs fixés par celle-ci
et que des matières recyclées sont utilisées dans la
fabrication des produits qu'elle commercialise. Nous attirons votre attention sur les points
suivants :
-
l
a pose d'un équipement ou d'un accessoire
électrique non référencé par
a

utomobiles
C
it
R
o
Ë
n
peut entraîner une panne des
systèmes électriques de votre véhicule. Rendez-
vous dans le réseau C
it
R
o
Ë
n
ou un atelier
qualifié pour prendre connaissance de l'offre
d'accessoires référencés.
-

T

oute modification ou adaptation non prévue ni
autorisée par
a

utomobiles C
it
R
o
Ë
n
ou réalisée
sans respecter les prescriptions techniques
définies par le constructeur entraîne la suspension
de la garantie contractuelle.
i

mprimé en
ue
Français
Pour toute intervention sur votre véhicule, adressez-
vous à un atelier qualifié disposant de l'information
technique, de la compétence et du matériel adapté,
ce que le réseau C

it
R
o
Ë
n
est en mesure de vous
apporter.
les reproductions et traductions même partielles de
ce document sont interdites sans autorisation écrite
d'
a utomobiles C it R o Ë n .

CRÉATIVE TECHNOLOGIE
2014 – DOCUMENTATION DE BORD4Dconcept
Diadeis
Entagos
14aCR.0010
Français

1
17
Contrôle de marche


Té m o i n



est allumé



Cause



Actions / Obser vations






Régulateur de
vitesse


fixe. Il s’allume lorsque le régulateur de
vitesse est activé. Appuyez sur le bouton "ON/OFF" pour activer/
désactiver le régulateur de vitesse.

Contrôle
dynamique
de stabilité et
antipatinage de
roue (ASC/TCL)
clignotant. Fonctionnement des systèmes
ASC/TCL. Les systèmes optimisent la motricité et permettent
d'améliorer la stabilité directionnelle du véhicule.
Adaptez votre conduite et modérez votre vitesse.
fixe. Anomalie des systèmes ASC/ TCL. Faites vérifier par le réseau CITROËN ou par un
atelier qualifié.



Fonction Stop &
Star t (Auto Stop
& Go)


fixe. A l'arrêt du véhicule (feu rouge, stop,
encombrements...), la fonction Stop
& Start (AS&G) a mis le moteur en
mode STOP. Dès que vous souhaitez repartir, le témoin s'éteint
et le moteur redémarre automatiquement en mode
START.

clignotant quelques
secondes, puis
s'éteint. Le mode STOP est momentanément
indisponible. Voir "Fonction Stop & Start (AS&G)" pour les cas
particuliers du mode STOP et du mode START.



Préchauffage
moteur Diesel


fixe. Le moteur est froid et :


- le contacteur est sur la
position ON
(Contact), ou

- le bouton de démarrage START/
STOP
a été actionné (Contact). Avec le démarreur à clé, attendez l’extinction du
témoin avant de démarrer.
Avec le système "Accès et Démarrage Mains Libres",
le moteur ne démarre qu’après l’extinction du témoin.
La durée d’affichage est déterminée par les conditions
climatiques ( jusqu’à environ trente secondes en
conditions climatiques extrêmes).
Si le moteur ne démarre pas, remettez le contact
et attendez de nouveau l’extinction du témoin, puis
démarrer le moteur.

18
Contrôle de marche










Témoins de neutralisation

L’allumage de l’un des témoins suivants confirme l’arrêt volontaire du système correspondant.
Celui-ci peut s’accompagner d’un signal sonore et d’un message sur l’afficheur.



Té m o i n



est allumé



Cause



Actions / Obser vations



ASC/TCL
fixe. Le bouton de neutralisation de
l’ASC/TCL, situé en bas de la planche
de bord (côté conducteur), est activé.
L’ASC/ TCL est désactivé.
ASC : contrôle dynamique de
stabilité.
TCL : antipatinage de roues. Appuyez sur le bouton pour activer l’ASC/ TCL.
Le système ASC/ TCL est automatiquement activé au
démarrage du véhicule.

Fonction Stop &
Star t (Auto Stop
& Go)
fixe. La touche de neutralisation de la
fonction Stop & Start (AS&G), située
en bas de la planche de bord (côté
conducteur), est activée.
La fonction Stop & Start (AS&G) est
désactivée. Appuyez de nouveau sur la touche pour activer la
fonction Stop & Start (AS&G).
clignotant. Dysfonctionnement du système Stop
& Start. Faites vérifier par le réseau CITROËN ou par un
atelier qualifié.

111
4
Conduite






Fonction Stop & Start (Auto Stop & Go)


Fonctionnement


Passage en mode STOP du
moteur
Le témoin "AS &G"
s'allume au
combiné ou dans l'afficheur du
combiné et le moteur se met en veille
au bout de quelques secondes :


- avec une boîte de vitesses manuelle
,
véhicule arrêté et pied sur le frein, lorsque
vous passez le levier de vitesses au point
mort, et que vous relâchez la pédale
d'embrayage.


N'effectuez jamais un remplissage
en carburant lorsque le moteur est en
mode STOP ; coupez impérativement
le contact avec la clé ou avec le bouton
START/STOP.
Lorsque le moteur est arrêté
automatiquement, certaines
fonctionnalités du véhicule, comme
par exemple le freinage, la direction
assistée... sont modifiées. Soyez
vigilants
.


Cas particuliers : mode STOP
indisponible
Le mode STOP ne s'active pas lorsque :


- la ceinture de sécurité conducteur est
débouclée,

- la porte conducteur est ouverte,

- le capot moteur est ouvert,

- il ne s'est pas écoulé au minimum
30 secondes depuis l'allumage du moteur,

- la vitesse du véhicule n'a pas dépassé
5 km/h depuis le dernier démarrage,

- le véhicule a redémarré depuis moins de
dix secondes,

- le maintien du confort thermique dans
l'habitacle le nécessite,

- le désembuage est actif,

- certaines conditions ponctuelles (charge
de la batterie, température du moteur,
assistance au freinage, température
extérieure...) le nécessitent pour assurer le
contrôle du système,

- le témoin "AS &G"
clignote dans
l'afficheur du combiné.

Ce fonctionnement est par faitement
normal.


La fonction Stop & Start (Auto Stop & Go) met le moteur momentanément en veille lors des phases d'arrêts de la circulation (feux rouges,
encombrements, autres...). Le moteur redémarre automatiquement dès que vous souhaitez repartir. Le redémarrage s'effectue de manière instantanée,
rapide et silencieuse.
Par faitement adaptée à un usage urbain, la fonction Stop & Start (Auto Stop & Go) permet de réduire la consommation de carburant, les émissions de
gaz polluant et le niveau sonore à l'arrêt.

Si vous déplacez le levier de
vitesses, le témoin "AS &G"
clignote,
accompagné d'un signal sonore.
L'alerte s'interrompt dès que le levier de
vitesses est de nouveau sur la position
point mort.

112
Conduite

Passage en mode START du
moteur
Le témoin "AS &G"
s'éteint et le
moteur redémarre automatiquement :


- avec une boîte de vitesses manuelle
,
lorsque vous enfoncez complètement
la
pédale d'embrayage, boite de vitesses au
point mort.
Pour des raisons de sécurité ou de confort, le
mode START se déclenche automatiquement
lorsque :

Cas particuliers : déclenchement
automatique du mode START


- la vitesse du véhicule dépasse 3 km/h,

- vous ouvrez la porte conducteur,

- vous débouclez la ceinture conducteur,

- certaines conditions ponctuelles (charge
de la batterie, température du moteur,
assistance au freinage, réglage de l'air
conditionné...) le nécessitent pour assurer
le contrôle du système ou du véhicule.
Si la neutralisation a été effectuée en
mode STOP, le moteur ne redémarrera
pas. A tout moment, appuyez sur la commande
"AS &G O FF "
pour neutraliser le système.


Neutralisation

Dans ce cas, le témoin "AS &G"

s'éteint.

Ce fonctionnement est par faitement
normal.


Ceci est signalé par l'allumage du
témoin "AS &G O FF "
au combiné ou
dans l'afficheur du combiné.
En cas d'ouverture du capot pendant
la phase de veille du moteur, le
témoin "AS &G"
clignote, accompagné
d'un signal sonore. Le moteur ne
redémarrera pas automatiquement.
Pour redémarrer le moteur, capot
ouvert, utilisez la clé de contact ou
pressez le bouton START/STOP, en
appuyant à fond sur les pédales de frein
et d'embrayage.

113
4
Conduite
Le système se réactive
automatiquement à chaque nouveau
démarrage avec la clé ou avec le
bouton START/STOP.


Réactivation

Appuyez de nouveau sur la commande "AS &G
OFF"
.
Le système est de nouveau actif ; ceci est
signalé par l'extinction du témoin "AS &G O FF "

au combiné ou dans l'afficheur du combiné.

Anomalie de
fonctionnement
En cas de dysfonctionnement du système, le
témoin "AS &G O FF "
clignote au combiné ou
dans l'afficheur du combiné, et le système ne
fonctionne plus.
Faites vérifier par le réseau CITROËN ou par
un atelier qualifié. Ce système nécessite une batterie
de technologie et de caractéristiques
spécifiques (références disponibles
auprès du réseau CITROËN ou d'un
atelier qualifié).
Le montage d'une batterie non référencée
par CITROËN entraîne des risques de
dysfonctionnement du système.

Entretien

Le système "Auto Stop & Go" fait appel
à une technologie avancée. Toute
inter vention sur ce type de batterie
doit être réalisée exclusivement dans
le réseau CITROËN ou dans un atelier
qualifié.

En cas d'anomalie en mode STOP, il est
possible que le véhicule cale. Les témoins
suivants s'allument au combiné ou dans
l'afficheur du combiné :

Il est alors nécessaire de couper le contact,
puis de redémarrer le moteur avec la clé ou
avec le bouton START/STOP.

175
7
Informations pratiques

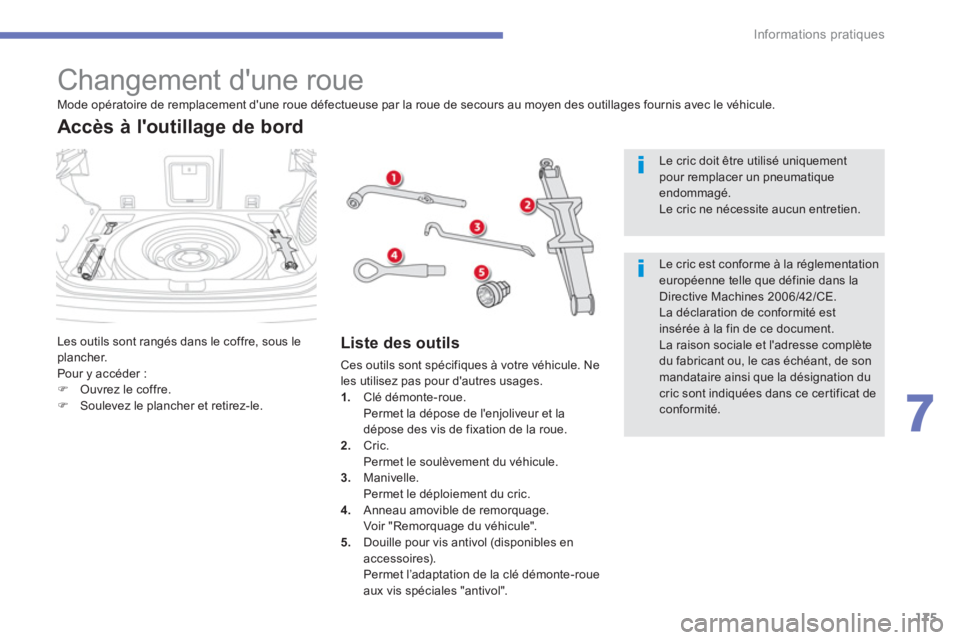

Changement d'une roue

Les outils sont rangés dans le coffre, sous le
plancher.
Pour y accéder :


)
Ouvrez le coffre.

)
Soulevez le plancher et retirez-le.


Accès à l'outillage de bord


Liste des outils

Ces outils sont spécifiques à votre véhicule. Ne
les utilisez pas pour d'autres usages.


1.
Clé démonte-roue.
Permet la dépose de l'enjoliveur et la
dépose des vis de fixation de la roue.

2.
Cric.
Permet le soulèvement du véhicule.

3.
Manivelle.
Permet le déploiement du cric.

4.
Anneau amovible de remorquage.
Voir "Remorquage du véhicule".

5.
Douille pour vis antivol (disponibles en
accessoires).
Permet l’adaptation de la clé démonte-roue
aux vis spéciales "antivol".
Mode opératoire de remplacement d'une roue défectueuse par la roue de secours au moyen des outillages fournis avec le véhicule.


Le cric doit être utilisé uniquement
pour remplacer un pneumatique
endommagé.
Le cric ne nécessite aucun entretien.

Le cric est conforme à la réglementation
européenne telle que définie dans la
Directive Machines 2006/42/CE.
La déclaration de conformité est
insérée à la fin de ce document.
La raison sociale et l'adresse complète
du fabricant ou, le cas échéant, de son
mandataire ainsi que la désignation du
cric sont indiquées dans ce certificat de
conformité.
